Проект разработки газового месторождения Амангельды
Проект разработки
газового месторождения Амангельды
Введение
месторождение газоносный геологический
Очистка и переработка природного газа Амангельдинского месторождения позволит решить
вопрос снабжения дешевым природным газом потребителей данного региона и
топливным газом собственных установок по подготовке газа к транспортированию.
Создание установки очистки и переработки природного газа природного газа
приведет к созданию собственной инфраструктуры переработки газа и конденсата, а
это в свою очередь, увеличит количество рабочих мест в этом районе.
В перспективе при увеличении объемов добычи газа и конденсата в последние
годы создание очистных и перерабатывающих мощностей снимет угрозу экологических
катастроф при транспортировании углеводородов, так как природный газ и
конденсат Амангельдинского месторождения содержат повышенное количество
токсичных компонентов.
Наиболее актуальной инженерно-экологической проблемой для нефтегазовых
производств является оптимизация и комплексная автоматизация всех
технологических процессов и операций по экологическим факторам.
В данной работе сделан проект разработки Амангельдинского месторождения.
.
Геологическая часть
1.1 Общие сведения о месторождении
Месторождения Амангельды находится в пределах Мойынкумского района
Жамбылской области Республики Казахстан, в 170 км к северу от города Тараз
(рис.1).
Географически оно расположено в юго-запада части песков Мойынкум, которые
в рассматриваемом районе занимают междуречье Шу и Таласа, с юго-запада к ним
примыкает предгорная равнина Малого Каратау, ветвью Большого Каратау.
В орографическом отношении район представлен бугристыми песками Мойынкум
с относительным превышением (бугристых) песчаных гряд северо-западного
направления до 20м.
Граница песков на юге и юго-востоке имеет северо-западное простирание,
вдоль неё протекает река Талас, в припойменной части которой расположены
усадьбы пункты отгонного животноводства. Абсолютные отметки рельефа местности в
районе месторождения +350 - +360 м увеличиваются в районе г. Тараз до +600 м.
Местность на всём протяжении равнинная вздымающаяся к югу, в сторону Тянь-Шаня.
Источником водоснабжения непосредственно на площади месторождении являются
колодцы и артезианские скважины, уровень в которых находятся на глубине 10-20 м
от устья. Водоносные горизонты палеогена залегают на глубине 60-220 м, содержат
воду с минерализацией 3-5 г/л. Дебиты воды высокие (до 45 м3/сут).
Водоснабжение бурение обеспечивалось за счёт водяных скважин. Глина для
бурового раствора скважин подвозилась, в основном, с глинокарьера Кенес
расположенного в 75 км к югу от месторождения. Строительный материал - гравии,
песок в избытке имеется в русле реки Талас, протекающей в 75 км на юго-западе.
Бутовы камень разрабатывается в 120 км на севере с. Уланбель.
Масштаб 1 : 1500000

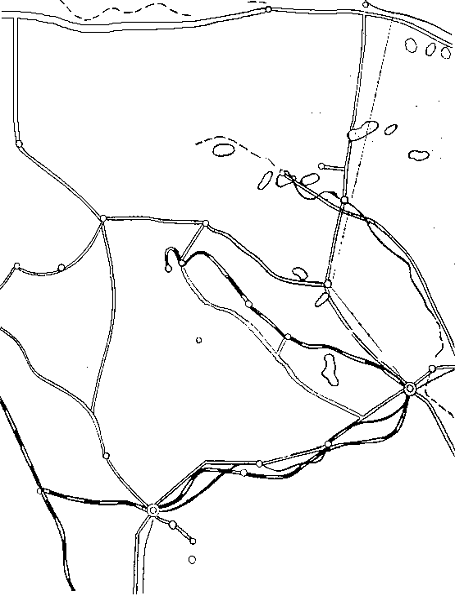

Рисунок 1 - Обзорная карта месторождения Амангельды
Непосредственно через площадь Амангельды проходит с юго-востока (от
Жамбылской ГРЭС) на северо-запад высоковольтная линия электропередачи районного
значения. Населения в районе Амангельды довольно редкое. Ближайший населённый
пункт - село Уюк находится в 70 км к югу реки Талас.
Основное занятие у населения - животноводство, особенно овцеводства -
каракулеводства. Через месторождения Амангельды проходит шоссейная дорога,
которая соединяет областной центр г .Тараз с сёлами Акколь, Уюк, Уланбель.
Топливная база в районе месторождения отсутствует. Местное население и
промышленные предприятия в качестве используют, в основном, привозной каменный
уголь, саксаул. Климат района резко-континентальный с сухим жарким летом (до +
40 °С) и холодной (до - 30 °С ) малоснежной зимой, продолжительность
отопительного сезона 178 суток (с 15 октября по 15 апреля
.2 Стратиграфия
В пределах структуры Амангельды вскрыты отложения верхнего девона,
карбона, перми, которые с угловым несогласием перекрыты мезо-кайнозойскими
породами, толщиной до 400 м.
Девонская система - Д
Отложения девона вскрыты только в скважине 1, где ниже-средний девон,
толщиной 160 м, представлен конгломератами и сильно уплотненными аргиллитами.
Верхний девон сложен песчаниками и гравелитами с тонкими прослоями аргиллитов и
конгломератов толщиной до 220 метров.
Разрез верхней части нижнесреднего девона, условно относимый к
фундаменту, вскрыт скважинами 1 и 102 и представлен грубообломочными и
пестроцветными, крупнозернистыми, очень крепкими кварц-полевошпатовыми
песчаниками (скважина 102) и сильно уплотненными, частично рассланцованными,
трещиноватыми аргиллитами. Максимальная вскрытая толщина составляет 557 м в
скважине 102.
Каменноугольная система С
Отложения нижнего карбона в турнейском ярусе представлены переслаиванием
песчаников и аргиллитов. Визейский ярус литологический подразделяются на
нижнее- и средне-верхний подъярусы. Нижневизейский подъярус, к которому
приурочена газоконденсатная залежь, сложен в нижней части аргиллитами,
глинистыми песчаниками с прослоями углей (аргиллиты являются газоупором снизу
для газоконденсатной залежи), а в верхней - переслаиванием песчаников и
аргиллитов с пропластками известняка. Толщина до 80 м. Средне-верхний подъярус
представлен в основном известняками, доломитами и мергелями аргиллитов и
алевролитов. Толщина изменяется то 240 до 320 м. Серпуховский ярус сложен
известняками, доломитами, в верхней части ангидритизированными аргиллитами с
пропластками известняка. Толщина нижнего карбона до 800 м. Отложения среднего и
верхнего карбона представлены в основании пестроцветными аргиллитами,
алевролитами с прослоями песчаников, на них залегает толща красноцветных
песчаников алевролитов и аргиллитов. Толщина более 700 м.
Пермская система Р
Пермские отложения расчленяются на подсоленосую, соленосную, и
надсоленосую толщи. Подсоленосная толща представлена в основании аргиллитами,
выше - переслаиванием песчаников, аргиллитов, часто с сульфатизированными
включениями ангидрита. Толщина изменяется от 270 до 410 м. Соленосная толща
представлена переслаиванием красноцветных сульфатизированных терригенных пород
с прослоями галита толщиной до 500 м. Надсоленосная толща верхней Перми
представлена в основании песчаниками, в остальной части - глинистыми
алевролитами с прослоями песчаника. Толщина отложения изменяется от 170 до 450
м.
Мезозой - кайнозойская система Mz - Kz
Мезо-кайнозойские отложения представлены переслаиванием песков, глин и
алевролитов. Толщина в пределах структуры изменяется то 178 в своде до 346 м на
крыльях.
1.3 Тектоника
Месторождение Амангельды приурочено к одноименной структуре расположенной
в восточной части Миштинского прогиба Мойнынкумской впадины Шу-Сарысуйской
депрессии.
М 1: 300000

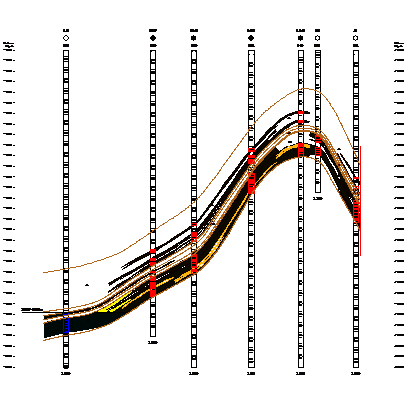

Рисунок 2.2. Геологический разрез месторождения Амангельды
Структура Амангельды представляет приразломную брахиантиклиналь
северо-восточного простирания. Разлом, ограничивающий структуру с юго-востока,
фиксируется сейсморазведкой как зона потери корреляции отложений от опорных
горизонтов, что было подтверждено бурением скважин 10 и 14, которые оказались
за пределами структуры Амангельды. Скважина 3 при сопоставлении разреза с
соседними скважинами 11 и 18 хорошо коррелируется и абсолютная отметка кровли
пласта - коллектора находятся ниже на 53 м (-1840.2м), чем в скважине 18 (-1787
м), то есть её положение согласуется со структурными построениями рядом расположенных
скважин. При опробовании в этой скважине получен слабы приток газа, что также
противоречит принадлежности вскрытых платов в скважине 3 к залежи
нижневизейского продуктивного горизонта Амангельды. Размеры структуры по
замкнутой изогипсе минус 1960 м составляют 14.2Ч6.4 км, амплитуда поднятия 260
м.
М 1: 500000

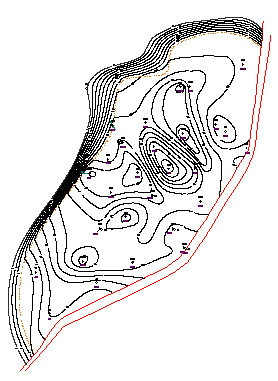

Рисунок 2.1. Структурная карта месторождения Амангельды
Поисково-разведочными скважинами выявлена газоносность турнейских,
нижневизейских, серпуховских и пермских отложений.
Турнейские отложения испытаны в шести поисково-разведочных скважинах.
Приток газа дебитом до 3 тыс.м3/сут, получен только в скважине 6. Во всех
остальных скважинах притоков не получили или получили слабый приток пластовой
воды. Так как промышленных притоков газа не получено и площадь залежи
незначительна, запасы газа по турнейским отложениям не подсчитывались.
В серпуховских отложениях коллекторы распространены только в сводовой
части структуры, на крыльях они замещаются глинистыми известняками и
сульфатами. Горизонт испытан в 5 поисково-разведочных скважинах. Промышленный
приток газа получен только в скважине 1, после соляно-кислотной обработки дебит
газа составил 17.3 тыс.м3/сут. В 2-х скважинах получили незначительные притоки
газа (до 3 тыс.м3/сут) даже после кислотной обработки, в одной притока не
получили, в одной получили приток фильтрата бурового раствора. В
эксплуатационных скважинах серпуховские отложения испытаны в двух скважинах в
процессе бурения, притоков не получили. Учитывая небольшие размеры залежи,
запасы газа по ней не подсчитывались.
В пермских отложениях коллекторы развиты только в северо-восточной части
площади, на остальной части они замещаются глинистыми породами. К пермским
отложениям приурочена газовая залежь - азотно-гелиевая.
В нижневизейских отложениях по данным опробования практически всех
скважин установлена газоконденсатная залежь, которая является объектом
промышленной разработки. Самая низкая отметка получения газа фиксируется в
скважине 117, где при опробовании в открытом стволе получен газ до абсолютной
отметки минус 1979.8 м (скважина наклонно-направленная). Учитывая, что скважина
117 наклонно-направленная и есть вероятность неправильной привязки к
приведенной глубине, то нижнюю отметку получения газа в этой скважине при
обосновании ГВК мы не учитываем. В скважине 5 приток газа получен до абсолютной
отметки минус 1967.6 м. В скважине 9 при опробовании получена пластовая вода с
абсолютной отметки минус 1979.0 м, по ГИС кровля водонасыщенного пласта фиксируется
с отметки минус 1976.8 м. В скважине 13 водонасыщенный пласт по ГИС фиксируется
с отметки минус 1968.6 м.
Газоводяной контакт принят единым на абсолютной отметке минус 1968 м.
Залежь газа по типу пластового резервуара пластовая сводовая, тектонически
экранированная. Размеры залежи 14.8 х 7.5 км, высота - 268.8 м.
.4 Газоносность
На месторождении Амангельды выявлено газоносность нижневизейский,
серпуховских и нижнепермских отложений и в соответствие с настоящим проектом
нами рассматривается строение нижневизейского продуктивного горизонта и
приурочений к нему газоконденсатной залежи.
В пределах нижневизейского горизонта расположено три пачки (А, Б, В,), в
верхней и нижней из которых выделено по четыре пласта-коллектора и в средней -
два.
Согласно принятой схеме расчленения разреза по каждому выделенному пласту
подсчитаны коэффициенты распространения и слияния соседних пластов (табл.1).
Таблица 1 - Коэффициенты распространения слияния пластов
Пачка
|
Пласт
|
Коэффициенты неоднородности
|
|
|
Распространения
|
Слияния
|
А
|
1
|
0.42
|
-
|
|
2
|
0.17
|
-
|
|
3
|
0.42
|
0.2
|
|
4
|
0.75
|
-
|
Б
|
1
|
0.58
|
0.33
|
0.5
|
-
|
В
|
1
|
0.75
|
0.33
|
|
2
|
0.92
|
0.3
|
|
3
|
0.83
|
0.67
|
|
4
|
0.75
|
|
Пласты пачки А не выдержаны по площади, часто замещаются глинистыми
породами. Более развитым является пласт 4, его коэффициент распространения
равен 0.75, а по остальным колеблется в пределах 0.75 - 0.42 (табл. 1). В
скважине 18 пачка А полностью заглинизирована. Связи между пластами как видно
из таблицы не наблюдается, за исключением пластов 3 и 4, где коэффициент слияния
равен 0.2. Эффективная газонасыщенная толщина изменяется от 0.8 (скв. 1) до 7.8
м (скв. 5), в среднем равна 3.4 м, что общей составляет 53% (табл. 2).
В пачке Б выделяется два пласта-коллектора, которые сливаясь между собой
образуют единый резервуар (Ксл = 0.33). Пласт 1 имеет коэффициент
распространения в пределах залежи 0.58, так как в скважинах 5,11,16,17,18 он
замещен глинистыми породами. Пласт 2 менее распространен, в скважинах 4, 5, 7,
8, 15, 18 он заглинизирован. Эффективная газонасыщенная толщина варьирует от
0.8 (скв. 8) до 4.0 м (скв. 1) и в среднем составляет 2.9 м, что в процентом
отношении от общей более 90%. Наиболее выдержанной является пачка В, в её
пределах прослеживается 4 пласта, каждый из которых имеет коэффициент
распространения более 0.75. При высоком коэффициенте слияния пластов между
собой (К сл = 0.33 и выше), пачку В можно рассматривать как единый
резервуар. Общая толщина пачки колеблется от1.8 (скв. 7) до 21.2 м (скв. 3),
при этом эффективная газонасыщенная толщина варьирует в пределах от 1.8 (скв.
7) до 19.0 м (скв. 5) и в среднем составляет 11.1 м (табл. 3). Основным
показателями, характеризующими степень неоднородности горизонта в целом
являются коэффициенты расчлененности, которые соответственно равны 5.5 и 0.518.
Таблица 2 - Характеристика толщин горизонта
Толщина
|
Наименование
|
Пачка
|
В целом по горизонту
|
|
|
А
|
Б
|
В
|
|
Общая, м
|
Средняя, м
|
8.1
|
3.2
|
14.8
|
34.7
|
|
Коэффициент вариации
|
|
|
|
0.086
|
|
Интервал изменений
|
0.8-16.2
|
1.2-5.0
|
1.8-21.2
|
17.6-46.0
|
Эффективная, м
|
Средняя, м
|
4.3
|
3.0
|
11.1
|
18.1
|
|
Коэффициент вариации
|
|
|
|
0.128
|
|
Интервал изменений
|
0.8-7.8
|
0.8-4.0
|
1.8-19.0
|
6.2-29.4
|
Газоносная, м
|
Средняя, м
|
4.3
|
3.0
|
11.1
|
18.1
|
|
Коэффициент вариации
|
|
|
|
0.128
|
|
Интервал изменений
|
0.8-7.8
|
0.8-4.4
|
1.8-19.0
|
6.2-29.4
|
Верхняя часть продуктивного горизонта переслаиванием пластов плотных
мелкозернисты песчаников, алевролитов глинистых, аргиллитов плотных и
слабоцементированных песчаников. Слабоцементированные песчаники
средне-мелкозернистые и мелкозернистые, по минералогическому составу, в
основном, кварц-полевошпатовые. Обломочный материал хорошо отсортирован. Цемент
(5-20%) карбонато-глин6исты, глинисты, редко регенерационный кварцевый
контактно-порового типов. В средней части содержатся пласт аргиллитов с
линзовидными прослоями плотных непроницаемых алевролитов и песчаников, мощность
которых изменяется от 4-5 м в южной части до 1.4.-1.8 м - в северной. Нижняя
часть горизонта сложена плотными песчаниками с подчиненными прослоями
алевролитов. В этой части разреза в скважинах 1, 11, 16 также присутствуют
слабоцементированные песчаники. Песчаники среднезернистые, кварцполевошпатовые.
Цемент глинисто-гидрослюдистый, карбонатно-гидрослюдитый порово-контактного,
контактного-порового , реже, порового типов. Количество цемента 10-16 %, при поровом
типе цементации-до 20%. Плотносцементированные песчаники мелко-среднезернистые,
кварц-полевошпатовые. Цемент (15-20%) глинистый, карбонатно-глинисты, реже
карбонатный и кварцевый, преимущественно порового, базально-порового типов.
Разрез нижневизейского подъяруса, включая описаны продуктивный горизонт,
характеризуется интенсивной трещиноватостью, которая отмечается во всех
литологических разностях - песчаниках, алевролитах, аргиллитах, известняках и
углях. Наряду с тектонической трещиноватостью, имеет место лито-генетическая
микро-трещиноватость, обусловленная эпигенетическими процессами.
При имеющимся объеме информации по керну и использованном способе
определения типа коллектора и его критических параметров можно говорить о
породах-коллекторах порового типа с критическими значениями проницаемости и
пористости 0.35 * 10-3 мкм2 и 10.5% соответственно при
карбонатности до 9% и глинистости до 12.5% и о выделении в них линз пород с
более высокой фильтрационно-емкостной характеристикой. Средне значения емкостно-фильтрационных
свойств пород-коллекторов по керну представлены в таблице.
Средне значение пористости при расчете по скважинам составляет 0.148,
средне значение проницаемости -2.7 * 10-3 мкм2.
Осреднение выполнено по скважинам, так как наблюдается значительный диапазон
изменений средних пористости в скважинах от 12.2% (скважина 7) до 19.3%
(скважина 6). Это вызвано как условиями отбора керна, так и тем, что качество
коллектора изменяется по площади.
Величина остаточной водонасыщенности оценена по керну из скважины 6,
пробуренной на известково-битумном растворе. Для образцов свойства которых
соответствуют принятым граничным значениям, величина остаточной
водонасыщенности равна 0.19. В осреднении использовано 54 образца без трещин,
диапазон изменения остаточной водонасыщенности 0.06-0.42 . Средняя величина
газонасыщенности, рассчитана как 1-Кво, равна 0.81. Для остальных
скважин остальных скважин остаточная водонасыщенность может быть определена по
зависимости, полученной по образцам без трещин из скважин 6 (прямые
определения) и описываемой уравнением Кво = 1482.1 * Кп-1.4739
(R2 = 0.78).
Таблица 3 - Статистические ряды распределения проницаемости по данным
лабораторного изучения кернов
Интервалы изменения проницаемости, мкм 2
|
Число случаев
|
104
|
0,001-0,005
|
136
|
0,005-0,01
|
14
|
0,01-0,05
|
13
|
0,05-0,33
|
5
|
Нижневизейская газоконденсатная залежь занимает почти всю площадь
структуры в пределах контура развития коллектора. Газоупором над залежью
являются глинистые известняки среднего визейского подъяруса.
В работе газоводяной контакт по залежи принят на абсолютной отметке минус
1972.0 м и продуктивность её установлено опробованием скважин 5 и 9, где в
первой получен газ в открытом стволе до абсолютной отметки минус 1967.6 м, а во
второй - пластовая вода с абсолютной отметкой минус 1976.8 м. В скважине 13 по
результатам интерпретации материалов ГИС пласты оцениваются как водонасыщенные
с абсолютной отметкой минус 1968.6 м (табл. 4).
Таблица 4 -
Обоснование положения раздела газ-вода
Горизонт
|
Скважина
|
Опробование
|
Геофизика
|
|
|
Нижняя отметка газа, м
|
Верхняя отметка воды, м
|
Нижняя отметка газа, м
|
Верхняя отметка воды, м
|
С1V1
|
5
|
-1967.6 откр. ствол
|
|
-1967.6
|
|
|
9
|
|
-1976.8
|
|
-1976.8
|
|
13
|
сухо
|
|
|
-1968.6
|
в интервале - 1888.0-2109.0 м.
2. Технологическая часть
.1 Система разработки месторождения
Система разработки месторождения Амангельды характеризуется очень сложным
строением пород-коллекторов с невыдержанными по площади и разрезу
коллекторскими свойствами пластов, с различными физико-химическими свойствами и
составом газа и гидродинамическими характеристиками (пластовыми давлениями),
что обуславливает необходимость определенного подхода к выделению объектов
эксплуатации, основанном на анализе геолого-геофизической характеристики продуктивных
пластов и горизонтов и учета технических и технологических возможностей их
разработки.
Выбор и обоснование расчетных вариантов разработки проводили, исходя из
положений «Единых правил…» и анализа геолого-гидродинамических характеристик
пластовой системы месторождения Амангельды с использованием опыта разработки и
проектирования месторождений такого типа. В качестве расчетных вариантов
рассмотрены 4 варианта разработки.
Таблица 2.1 - Исходные геолого-физические характеристики
эксплуатационного объекта
Параметры
|
I объект (нижневизейский)
|
Средняя глубина залегания, м
|
2215,0
|
Тип залежи
|
Пластовая сводовая, тектонически и литологически
экранированная
|
Тип коллектора
|
Поровый
|
Площадь газоносности, м2
|
55717,0
|
Средняя общая толщина, м
|
37,2
|
Средняя газонасыщенная толщина, м
|
18,3
|
Пористость по ГИС, доли ед.
|
0,167
|
Пористость по керну, доли ед.
|
0,163
|
Газонасыщенность, доли ед.
|
0,77
|
Проницаемость по керну, 10-3 мкм2
|
6,2
|
Пластовая температура, °С
|
69
|
Пластовое давление, МПа
|
23,7
|
Давление начала конденсации, МПа
|
19,42
|
Давление максимальной конденсации, МПа
|
8,31
|
Параметры
|
I объект(нижневизейский)
|
Вязкость газа в пластовых условиях, мПа·с
|
0,012
|
Содержание стабильного конденсата, г/м3
|
Коэффициенты фильтрационного сопротивления, a, МПа2/(тыс.м3/сут)
b, МПа2/(тыс.м3/сут)2
|
5,23 0,128
|
Начальные геологические запасы свободного газа, млрд. м3:
в том числе: по категории С1/С2
|
25,019 18,952/6,067
|
Начальные геологические запасы конденсата, тыс. т: в том
числе: по категории С1/С2
|
2152,0 522,0/1630,0
|
|
|
|
Общие положения для всех вариантов разработки
Разработка I объекта (нижневизейского горизонта) будет происходить на
истощение - без поддержания пластовой энергии.
