Введение

Целью данной курсовой работы является проектирование рациональной поточной линии на основании исходного технологического процесса механической обработки детали. Выполнение данной курсовой работы способствует закреплению теоретических знаний по экономике, организации и планированию производства, развивает навыки самостоятельного решения задач в данной области.

1. Исходные данные

Вариант 26

В таблице приведены операции, проводимые на станках различных групп (токарные, шлифовальные, фрезерные и др.), а также штучное, основное и вспомогательное время, необходимое для обработки:

Таблица 1.

1.1 Организация поточной линии и расчет ее основных параметров

Программа линии и тип производства

Определяется программа запуска по формуле:

где Nвып - программа выпуска детали, шт/год; a - планируемые технологические потери, a=5% (заводские данные)

Принимается Nзап.=26315 шт.

Тип производства устанавливаем по коэффициенту закрепления операций (Кзакр.):

где t_ср - средний производственный такт, который определяем:

- действительный фонд рабочего времени оборудования в плановом периоде, Fg=4032ч. (при двухсменном режиме работы);

шт.ср - норма штучного времени на i-ой операции, мин., которое определяем:

- число операций;

Тогда коэффициент закрепления будет равен:

>1 то проектируем многопредметную переменно-поточную линию. Dp - количество рабочих дней; (252) Tсм - продолжительность смены; (8) Ксм - коэффициент сменности; (2)

.2 Расчёт такта поточной линии

Действительный фонд времени работы оборудования при обработке данного изделия может быть определён:

Для многопредметной (переменно-поточной) линии рассчитывается частный такт:

где: -действительный фонд времени работы оборудования при обработке данного изделия, час.; n - допустимый коэффициент потерь времени на переналадку линии (0,05)

При передаче изделий транспортными партиями рассчитывается ритм линии:

,

где р - величина транспортной партии - 2 шт.

.3 Синхронизация операций технологического процесса

Работа непрерывно-поточной линии основана на согласовании длительности операции с тактом линии, при этом длительность каждой операции должна быть равна или кратна такту:

Определяем b, :

Определяем ∆b в процентах от такта линии:

1.4 Определяем число рабочих мест на линии

Определяем количество рабочих мест на каждой операции технологического процесса:

Где K_в.н. - планируемый коэффициент выполнения норм при полном освоении работы линии, K_в.н = 1; q_{пр. i} - принятое количество рабочих мест на i-той операции.

Коэффициент загрузки рабочих мест на каждой операции:

Средний коэффициент загрузки рабочих мест на линии в целом:

Таблица 2

Таблица 3. Ведомость оборудования поточной линии

.4.1 Определение численности основных производственных рабочих на линии

.        Определяем оперативное время для каждого станка:

.        Рассчитываем время активного наблюдения за работой оборудования:

.        Определяем время на подход к станку (переход).

При линейном расположении оборудования на рабочем месте общее время на обход всех станков:

где: расстояние между станками; количество станков на операции;

Время на подход к одному станку

.        Определяем время занятости рабочего при работе на одном станке:

;

;

;

.

5.      Свободное машинное время, которое может быть использовано для обслуживания других станков:

;

6.      Для обоснования целесообразности организации многостаночного обслуживания определяем норму обслуживания рабочего-многостаночника для данных производственных условий:

K_д = 0,9

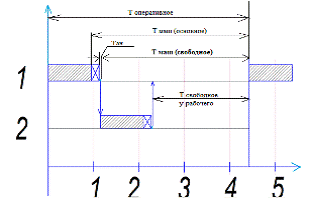

.        На основании полученных данных строим график организации многостаночного обслуживания:

Определяем длительность цикла многостаночного обслуживания:

а) Случай округления в меньшую сторону:

.        Рассчитываем продолжительность свободного времени у рабочего в цикле многостаночного обслуживания:

.        Эти данные позволяют определить коэффициент загрузки станков и рабочих в условиях многостаночного обслуживания

Определяем коэффициент загрузки рабочего:

.5 Расчёт заделов на линии

.

На прерывно-поточных линиях создаются заделы трёх видов: технологические, оборотные, страховые (резервные):

Технологический задел при передаче деталей на рабочие места партиями равен:

где: ;

Принимаем .

Страховой (резервный) задел создаётся на наиболее ответственных и нестабильных по времени выполнения операциях. Этот задел представляет детали, находящиеся в стадии технологической готовности, соответствующей данной операции. Величина страхового задела может быть принята в размере (4-5)% сменного задания.

Сменное задание:

Оборотный задел создаётся из-за разницы производительности на смежных операциях, а также, когда производительность на смежных операциях одинакова, но начинается не одновременно. Задел со знаком минус означает убывание задела и необходимость создания его на начало периода, поскольку предыдущая выдает изделий меньше, чем необходимо для непрерывной работы станков на последующей операции; задел со знаком “плюс” означает возрастание его в процессе работы, так как предыдущая операция выдаёт больше деталей, чем может быть обработано на последующей.

где: То - время одновременной работы оборудования на смежных операциях; qi, qi+1 -количество оборудования на этих операциях; tштi, tштi+1- штучное время на этих операциях.

Определяем время одновременной работы оборудования T_о, для этого определяем время работы оборудования на каждой операции:

Сравниваем время работы оборудования на смежных операциях, за T_о принимаем наименьшее из них:

Т₁>Т₂, тогда Т_о примем равным Т₂=59,79

Т₂>Т₃, тогда Т_о примем равным Т₂=59,79;

Т₃<Т₄, тогда Т_о примем равным Т₃=59,85;

Т₄<Т₅, тогда Т_о примем равным Т₄=59,96;

Т₅>Т₆, тогда Т_о примем равным Т₆=59,84;

Т₆>Т₇, тогда Т_о примем равным Т₇=59,80;

Т₇>Т₈, тогда Т_о примем равным Т₇=59,80;

Т₈<Т₉, тогда Т_о примем равным Т₈=59,95;

Т₉<Т₁₀, тогда Т_о примем равным Т₁₀=60,15;

Суммарный оборотный задел на линии равен:

Суммарный задел на прерывно-поточной линии:

2. Экономическая часть

.1 Определение численности промышленно-производственного персонала

.1.1 Определение численности основных производственных рабочих

Определяем численность рабочих-операторов на поточной линии.

Списочная численность определяется по формуле:

где:  - количество смен;  - планируемый % потерь рабочего времени.

Таблица 4. Баланс рабочего времени одного рабочего:

тогда:

Таблица 5

Средний разряд основных производственных рабочих:

где: - количество рабочих i-го разряда; - разряд i-ой группы рабочих.

2.1.2 Определение численности вспомогательных рабочих

Принимаем численность вспомогательных рабочих равной 25% от численности основных рабочих.

Из них:

обслуживающие оборудование 50% от численности вспомогательных:

обслуживающие транспортное хозяйство 5% от численности вспомогательных:

занятые на работах по ремонту 25% от численности вспомогательных:

Численность мастеров принимаем равным 2 чел., один мастер на смену.

МОП принимаем 1% от численности всех рабочих:

*0,01=0,34=1 чел.;

Общая численность всех работающих равна

2.2 Определяем стоимость основных производственных фондов

Определяем стоимость производственного здания:

Длина производственного участка, вместе с проездом - L = 40 м

Ширина производственного участка с учетом проезда - В = 18 м

Высота производственного корпуса до фермы - Н = 8 м

Объем производственного помещения равен V = 5760 м³

Стоимость производственного помещения равна

Величина бытовых помещений принимается из расчета 2,5 м² на одного работающего

Стоимость бытовых помещений равна

Стоимость оборудования с затратами на транспортировку и монтаж оборудования:

Стоимость вспомогательного оборудования (1-2% от стоимости оборудования):

Стоимость транспортных средств (10-15% от стоимости оборудования):

Стоимость инструмента и приспособлений принимаем в размере 1% от стоимости основного оборудования:

Стоимость основных производственных фондов:

2.3    Расчет себестоимости изготовления детали на линии

2.3.1 Определение потребности в основных материалах

Стоимость материалов на программу запуска:

Стоимость отходов на программу запуска:

Стоимость транспортно-заготовительных расходов:

поточный линия переходник себестоимость

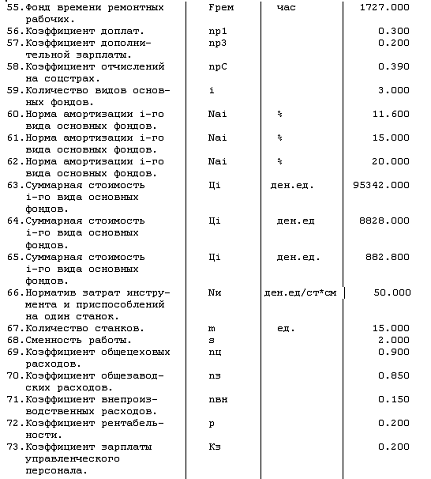

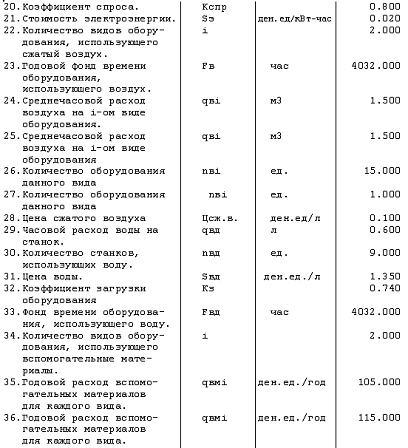

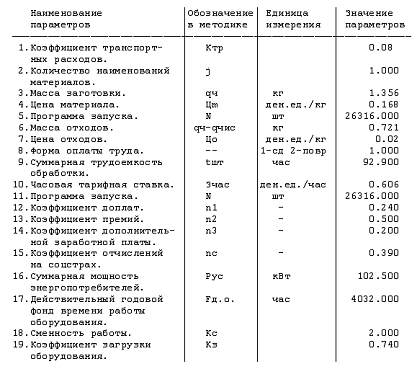

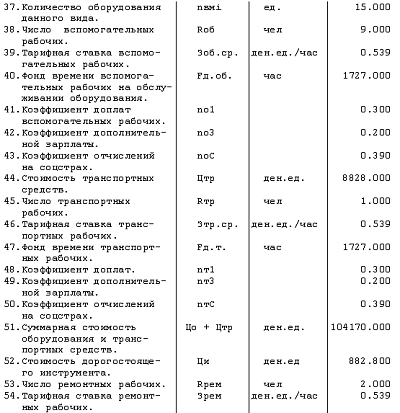

3. Исходные данные для расчета в программе «Поток»

Таблица 6.

Результаты расчетов:

Расходы по содержанию оборудования и рабочих мест = 70693.495

Расходы по содержанию и эксплуатации транспортных средств = 2922.576

Текущий ремонт оборудования оснастки и транспорта = 8749.553

Амортизация оборудования транспорта оснастки = 12560.432

Износ малоценного инструмента  = 750.000

Прочие расходы   = 4305.423

Итого рсэо   = 99981.478

Расходы на материал   =6095.118

Основная зарплата опр   = 4301.040

Дополнительная зарплата   = 860.208

Отчисления на соцстрах = 2012.887 для продолжения вывода результатов нажмите enter.

Рсэо   = 99981.478

Цеховые расходы  = 2758.598

Цеховая себестоимость  =116009.329

Общезаводские расходы  = 2605.342

Заводская себестоимость =118614.671

Внепроизводственные расходы = 17792.201

Полная себестоимость  =136406.872

Прибыль  = 26062.351

Цена предприятия  =162469.222

Норматив чистой продукции =33236.485

Конец вывода результатов. Нажмите enter.

Таблица 7. Калькуляция себестоимости изготовления переходника:

Таблица 8. Технико-экономические показатели поточной линии:

Показатели эффективности:

Выпуск продукции на 1го работающего:

Выпуск продукции на 1ден.ед. основных фондов:

Среднемесячная зарплата на 1го производственного рабочего:

Чтобы получить фондовооруженность, мы цену основных производственных фондов разделим на общее количество работников предприятия:

Энерговооруженность мы получим, разделив суммарную мощность энергопотребителей на общее количество работников:

Себестоимость детали получим, разделив полную себестоимость на программу выпуска:

Заключение

В данной курсовой работе спроектировал многопредметную переменно-поточную линию на основании исходного технологического процесса механической обработки детали. И рассчитал показатели эффективности линии.

Список использованных источников.

1.    И.А. Поделинская, Н.И. Эрдынеева, И.Н. Ашаханова “Методические указания для выполнения курсовой работы по курсу “Проектирование поточного производства ”. - Улан-Удэ, Издательство ВСГТУ, 2011. - 40 с.
