Введение

Когда-то еще советские ЭВМ занимали лидирующую позицию среди своих конкурентов. В это мало верится, но знаменитая БЭСМ-6 (первая в СССР на основе транзисторов и ИС), разработанная под руководством легендарного Сергея Лебедева рассчитывала траекторию полета космического корабля "Союз-19" и американского "Аполлона". Но это было в 70-х, теперь Россия врятли может похвастаться своей компьютерной индустрией. Цель нижеследующего - выяснить, что на сегодняшний день творится с Российским компьютеростроением и ждет его в будущем.

Развал СССР полностью привел в упадок наше высокотехнологическое производство, однако оставались научные центры, которые не переставали вести разработки. В этой курсовой работе я рассмотрю два таких центра: ЗАО "МЦСТ" и ГУП НПЦ "ЭЛВИС".

микропроцессор российский сигнальный цифровой

1. ЗАО "МЦСТ"

Закрытое акционерное общество "МЦСТ", правопреемник ТОО "Московский Центр SPARC-технологий", разрабатывает универсальные высокопроизводительные микропроцессоры и вычислительные комплексы. Опыт его коллектива формировался в течение многих лет, начиная от создания нескольких поколений мощных советских компьютеров "Эльбрус" до выпуска современных вычислительных комплексов этой серии. В них реализованы передовые принципы компьютерной архитектуры, используются созданные высокоэффективные оптимизирующие компиляторы, обеспечивается двоичная совместимость с платформой х86 и защищенность программирования, существенно развиты возможности стандартных операционных систем. Особое внимание в проектах предприятия уделяется достижению максимальной скорости вычислений и надежности вычислительных средств. Благодаря этим свойствам, разработанные компанией вычислительные средства стали основой и определены для дальнейшего применения в ряде систем государственного значения. В настоящее время серийная продукция ЗАО "МЦСТ" включает микропроцессоры собственной разработки, процессорные модули и вычислительные комплексы на их базе.

Разработаны и серийно выпускаются:

·              двухядерный микропроцессор "МЦСТ R-500S" с архитектурой, совместимой со SPARC (0.13 мкм)  <#"607659.files/image001.gif">

Рисунок 1 - Микропроцессор R500S

Микросхема R-500S представляет собой двухпроцессорную систему на кристалле со встроенными кэшем второго уровня, контроллером оперативной памяти и контроллерами периферийных каналов. Она является наиболее производительной отечественной универсальной системой на кристалле с процессорным ядром архитектуры SPARC. Микросхема разработана по технологическим нормам 0,13 мкм с использованием библиотек стандартных элементов.

В микросхеме реализованы функции и режимы, обеспечивающие:

·              организацию параллельных вычислений;

·              аппаратную поддержку организации многоуровневой памяти;

·              организацию многомашинных комплексов;

·              полную программную совместимость с архитектурой SPARC V8;

·              отказоустойчивость;

·              исправление одиночных и обнаружение двойных ошибок в используемых встроенных памятях и в оперативной памяти, контроль по четности встроенных памятей, не содержащих уникальной информации.

Рассмотрим основные характеристики системы на кристалле R-500S

Таблица 1: Основные характеристики системы на кристалле R-500S

Микросхема R-500S предназначена для создания высокопроизводительных одноплатных ЭВМ для носимых и встроенных применений.

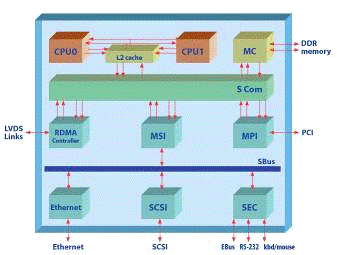

Рисунок 2 - Блок-схема микропроцессора R-500S

В состав микросхемы R-500S входят следующие основные узлы и компоненты:

·        CPU0 и CPU1 - процессорные ядра;

·        L2 cache - общая кэш память второго уровня объемом 512 Кбайт;

·        SCom - системный коммутатор;

·        MC - контроллер оперативной памяти;

·        RDMA - контроллер каналов удаленного доступа для связи с другими СнК;

·        CPU0 и CPU1 - процессорные ядра;

·        MSI - контроллер сопряжения системного и периферийного интерфейсов;

·        SCSI - контроллер внешней периферийной шины SCSI;

·        Ethernet - контроллер канала Ethernet;

·        EBus - периферийная шина EBus;

·        LVDS Links - высокоскоростные байтовые каналы;

·        SEC - контроллер низкоскоростных байтовых каналов, таймеров и прерываний;

·   DDR memory - канал связи с памятью.

Большой набор реализованных в микросхеме интерфейсов позволяет оптимально удовлетворить требования заказчиков вычислительных средств.

1.2 Микропроцессор Эльбрус

Рисунок 3 - Микропроцессор Эльбрус

Микропроцессор "Эльбрус" представляет собой новое поколение высокопроизводительных микропроцессоров, основанных на отечественной архитектуре E2K. Предназначен для построения вычислительных комплексов "Эльбрус-3М1", а также других универсальных или специализированных вычислительных средств.

Новые возможности микропроцессора предусматривают существенное увеличение производительности вычислительных систем:

·        широкое командное слово допускает выполнение до 23 операций за такт;

·        технология двоичной компиляции, поддерживаемая аппаратно, гарантирует полную, эффективную и надежную совместимость с архитектурой х86;

·        аппаратная поддержка типов данных, реализованная в микропроцессоре, обеспечивает защиту программ, простоту их наладки и высокую надежность.

Таблица 2: Основные характеристики микропроцессора "Эльбрус"

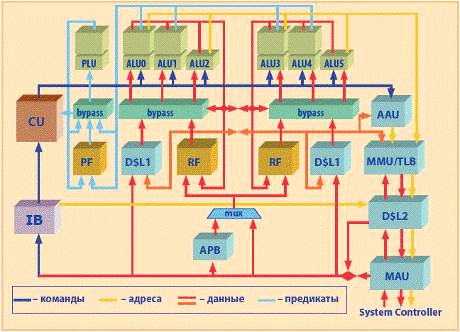

Рисунок 4 - Структура микропроцессора "Эльбрус"

В состав микросхемы Эльбрус входят следующие основные узлы и компоненты:

·        ALU0. ALU5 - арифметико-логические устройства;

·        APU - устройство предварительной подкачки массивов;

·        APB - буфер предварительной подкачки массивов;

·        bypass, bypass A,,bypass B - обходные каналы;

·        CU - устройство управления;

·        PF - предикатный файл;

·        IB - буфер команд;

·        D$L1 - кэш данных 1-го уровня;

·        D$L2 - кэш данных 2-го уровня;

·        MAU - устройств организации доступа в оперативную память;

·        MMU - устройство организации виртуальной памяти.

Процессор успешно прошел государственные испытания и получил высокую оценку Государственной комиссии. В Акте Комиссии по проведению государственных испытаний отмечается, что архитектура микропроцессора "Эльбрус" является оригинальной отечественной разработкой, отражающей современные тенденции развития вычислительной техники. По архитектурно-логическим решениям микропроцессор "Эльбрус" находится на современном мировом уровне, а по ряду решений превосходит его.

К серийному производству рекомендованы:

·        микросхема "Эльбрус-2С+" <#"607659.files/image005.gif">

Рисунок 5 - Микропроцессор Эльбрус-2С+

Эльбрус-2С+ - первый гибридный высокопроизводительный микропроцессор фирмы МЦСТ. Он содержит 2 ядра архитектуры Эльбрус и 4 ядра цифровых сигнальных процессоров (DSP) фирмы Элвис.

Для гибридного процессора реализована версия компилятора с языка Си, позволяющая компилировать код для ядер DSP и обеспечивать эффективное взаимодействие основной программы, исполняющейся на ядрах CPU, и процедур для DSP.

Таблица 3: Основные характеристики системы на кристалле Эльбрус-2C+

Для гибридного процессора реализована версия компилятора с языка Си, позволяющая компилировать код для ядер DSP и обеспечивать эффективное взаимодействие основной программы, исполняющейся на ядрах CPU и процедур для DSP.

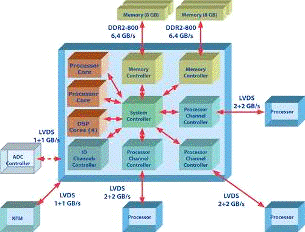

Рисунок 6 - Блок-схема микропроцессора Эльбрус-2C+

Основная сфера применения процессора Эльбрус-2С+ - системы цифровой интеллектуальной обработки сигнала, такие как радары, анализаторы изображений и т.п.

В стадии разработки находятся:

·        четырехядерная система на кристалле "МЦСТ-4R" с архитектурой процессоров, совместимой со SPARC <#"607659.files/image007.gif">

Рисунок 7 - Блок-схема микросхемы МЦСТ-4R

В состав микросхемы МЦСТ-4R входят следующие основные узлы и компоненты:

·        CPU0. CPU3 - четыре процессорных ядра;

·        L2 cache - кэш память второго уровня;

·        CC - контроллер когерентности

·        MC - контроллер оперативной памяти DDR2 SDRAM;

·        IOCC - контроллер канала ввода-вывода;

·        ISCC - контроллеры межсистемного обмена;

·        SCom - системный коммутатор.

К областям применения микросхемы "МЦСТ-4R" и модулей МВС4/С, МВС4-РС относятся:

·        Носимые малогабаритные ЭВМ для использования в качестве:

компьютеры для работы в полевых условиях, в частности для выполнения оперативных расчетов, хранения справочной информации, подготовки документов различного назначения и др.;

терминала радиоэлектронных и связных систем, передвижных и носимых комплексов аппаратуры,

терминала контрольно-поверочной аппаратуры на технических позициях, а также в качестве устройства хранения и подготовки документов, связанных с эксплуатацией сложных комплексов, др. применений.

·        ЭВМ автоматизированных рабочих мест операторов для использования в качестве средств отображения, документирования выполняемой работы;

·        Встраиваемые управляющие ВК для решения задач обработки информации и управления работой специальных объектов в реальном масштабе времени

·        Класс мобильных отказоустойчивых серверов для построения автоматизированных систем специального. назначения, в частности, АС органов управления.

ЗАО "МЦСТ" владеет технологиями проектирования, позволяющими разрабатывать российские компьютеры высокого конструктивно-технологического уровня. В настоящий момент предприятие проектирует следующие виды компьютерной аппаратуры:

2. ГУП НПЦ "ЭЛВИС"

Государственное унитарное предприятие научно-производственный центр "Электронные вычислительно-информационные системы" является одним из ведущих Fabless электронных центров проектирования СБИС в России, а также отечественным лидером в области охранных технологий, лауреатом многих национальных премий. Предприятие создано в марте 1990 года на базе структурного подразделения научно-производственного объединения "ЭЛАС", выполнявшего в 1960-80 гг. передовые разработки в области космической электронной техники: от разработки собственных САПР до полностью законченных аппаратно-программных бортовых систем управления и обработки информации космического базирования серий "Салют", в частности, функционировавших на борту станции "МИР". В 1974г. был разработан первый в СССР КМОП микропроцессорный комплект сверхбольших интегральных схем (СБИС). Всего же было разработано более 400 микросхем.

Среди них:

·              серии программируемых сигнальных контроллеров "Мультикор" для применений от мобильных систем связи до высокопроизводительных радарных и гидроакустических комплексов, а также криптографических систем;

·              серия программируемых аналого-цифровых ИМС "Мультифлекс" для цифрового преобразования частоты в системах ввода и предобработки сигналов в фазированных антенных решетках, радарах и системах связи;

·              серия программируемых элементов системного сопряжения "Мультикор - конструктор" для ИМС серий "Мультикор", которая обеспечит новую концепцию проектирования бортовых встраиваемых систем;

В настоящий момент предприятие выпускает:

·   Цифровые сигнальные процессоры <#"607659.files/image008.gif">

Рисунок 8 - Структурная схема микросхемы MC-24

В состав микросхемы MC-24 входят следующие основные узлы и компоненты:

·        CPU - центральный процессор на основе RISC-ядра;

·        CRAM - двухпортовая оперативная память центрального процессора;

·        DSP - сопроцессор цифровой обработки сигналов с фиксированной точкой;

·        DMA - контроллер прямого доступа в память;

·        MPORT - порт внешней памяти;

·        LPORT - линковый порт;

·        UART - универсальный асинхронный порт;

·        ICACHE - кэш программ центрального процессора;

·        IT - интервальный таймер;

·        WDT - сторожевой таймер;

·        RTT - таймер реального времени;

·        CDB [31: 0] - шина данных CPU;

·        DDB [63: 0] - шина данных DMA;

·        A [31: 0] - шина адреса порта внешней памяти;

·        D [63: 0] - шина данных порта внешней памяти;

·        OnCD - встроенные средства отладки программ;

·        XRAM, YRAM - памяти данных DSP;

·        PRAM - память программ DSP;

·        AGU - адресный генератор;

·        EDBS - коммутатор внешних шин;

·        IDBS - коммутатор внутренних шин;

·        PCU - устройство программного управления;

·        PAG - генератор адреса программ;

·        PDC - программный дешифратор;

·        RF - регистровый файл;

·        ALU - арифметическое устройство;

·        ALUCtr - управление ALU;

·        XDB0 - XDB3, GDB, PDB - шина данных DSP;

·        XAB, YAB, PAB - адресные шины DSP;

·        M, S, A, L - арифметические узлы ALU DSP.

Для разработчиков систем на базе микросхем серии "Мультикор" обеспечивается возможность применения новых адаптивных алгоритмов принятия решений (RLS/LNS алгоритмы), в частности, для адаптивных антенных решеток.

Микросхемы серии могут быть эффективно использованы в следующих приложениях:

·        Радиолокационные и гидроакустические системы;

·        Фазированные антенные решетки;

·        Связь и телекоммуникация: базовые станции, DVB - приемники и т.д.;

·        Сигнальная обработка: БПФ, фильтрация, корреляция, быстрая свертка;

·        Графические ускорители;

·        Мультимедийная обработка изображений и цифровое телевидение;

·        Мультимедийная обработка звука;

·        Управление объектами с использованием высокоточных адаптивных методов;

·        Высокоточная обработка данных для малогабаритных мобильных и встраиваемых систем;

·        Системы промышленного контроля.

Заключение

Ситуация на настоящий момент: подписаны контракт на поставку вычислительных комплексов для нужд российской противоракетной и противовоздушной обороны (комплексы С-300 и С-400) и в интересах специфических ведомств, занятых криптографическими исследованиями. Достигнуты принципиальные договоренности по планам развития производства и проектировки процессоров до 2018 г. с постепенным переходом к технологическим нормам 32 нм. По некоторым данным, начата разработка нового восьмиядерного микропроцессора МЦСТ-8R для вычислительных комплексов, которые планируется устанавливать на российские истребители 5-го поколения. Постоянно наращивающийся темп госзакупок в будущем не только позволит оставаться предприятиям "на плаву", но и простимулирует их дальнейшее развитие. На потребительском же рынке отечественные процессоры вряд ли смогут потеснить продукцию таких гигантов как Intel и AMD.
