Лабораторна робота

Вивчення процедури конфігурації МПК VIPA100 в программному забезпеченні WinPLC7

Мета

Ознайомлення із структурою проекту та процедурами програмної конфігурації процесорних модулів, модулів розширення та передачею конфігурації через МРІ інтерфейс.

Хід роботи

1.         Запуск апаратного конфігуратора та вибір модулів

2.         Вибір елементів:

VIPA 115 6BL32 CPU

Аналоговий модуль розширення 234 1BD6 AI4/AQ2

3.

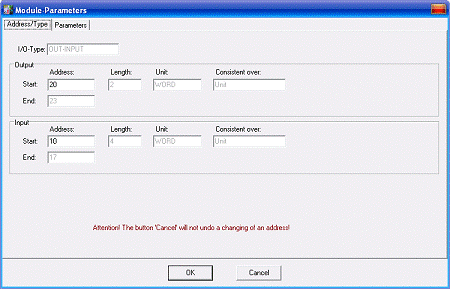

Конфігурація модуля визначення адреси аналогових входів виходів

апаратний конфігуратор модуль аналоговий

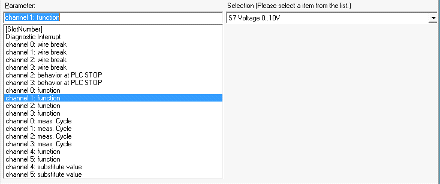

4.         Установленная визначеної напруги на додатковому модулі

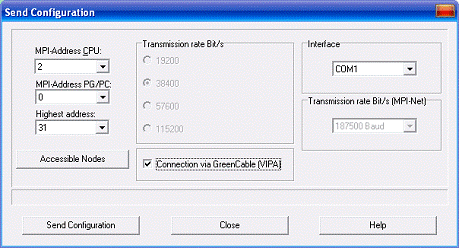

5.         Пересилка конфігурації в контролер

6. Створення таблиці позначень

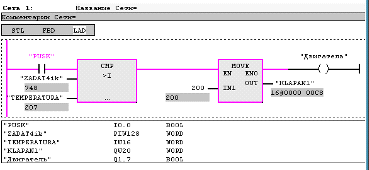

7.  Створення програми

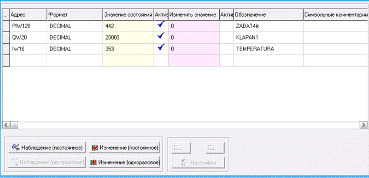

8. Створення таблиці змінних значень

9. Програма в робочому стані

10. Визначення напруги в аналоговому модулі

Опис програми: Якщо при натисканні кнопки пуск, задана температура більша за температуру на термометрі опору РТ100 то вмикається двигун. Швидкість обертання двигуна прямопропорційна напрузі в аналоговому модулі.

Ознайомились із структурою проекту, з процедурами апаратних конфігурацій процесорних модулів, модулів розширення та з принципом передачі конфігурації через МРІ інтерфейс.
