В ходе курсовой работы в программе «Pro
Engineer» при помощи режима «Дизайн» будут построены поверхность фонаря и
ручки.
Последовательность этапов создания фонаря:

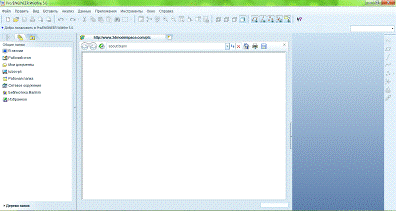

. Запускаем ярлык программы Pro Engineer (рис.1)

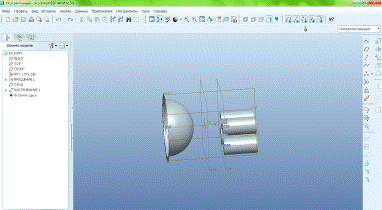

. Открываем Файл File -> Open Исходная
модель (рис.2)

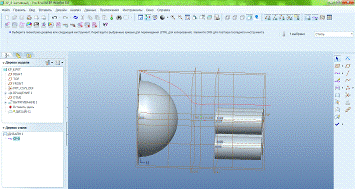

. В режиме style задаем активную плоскость, при
помощи инструмента «Set active plane» и выбираем плоскость «Front». Создаем
верхнюю кривую. Для создания плоской кривой используем инструмент «Curve» и
устанавливаем опцию «Planar». Задаем несколько точек на активной плоскости (рис.
3).

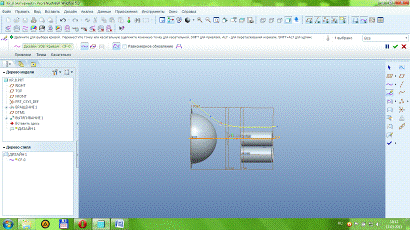

. Редактируем кривую при помощи инструмента
«Curve edit». Крайнюю левую точку кривой соединяем с соседней линией при помощи
клавиши «Shift». Используя график кривизны «Curvature», в настройках вводим
Масштаб 60 и качество 2 (рис. 4).
. Создаем кривую, которая будет объединять две
наши построенные ранее кривые. Для создания плоской кривой используем
инструмент «Curve» и устанавливаем опцию «Free». Нажимаем клавишу «Shift» и
создаем конечные точки кривой с привязкой к верхней и нижней кривой (рис.6).
. Добавляем точки к кривой при помощи
инструмента «Curve edit» (рис. 7).
. Вытягиваем точки при помощи инструмента «Curve
edit». Так как в конечных точках кривая должна быть перпендикулярна плоскости
«Front», то нужно нажать на точку, появится касательная, кликаем по этой
касательной правой кнопкой мыши, из появившегося списка выбираем «normal».
Используя график кривизны «Curvature», в настройках вводим Масштаб 25 и
качество 2 (рис. 8)
. Устанавливаем изображение вида по умолчанию и
меняем активную плоскость на «Right». Для создания кривой используем инструмент
«Curve». Используем опцию «Плоская». Выбираем раздел «Refs» (Ссылки или
Привязки) и задаем величину -75. Строим кривую как показано на рисунке 9. Для
привязки крайних точек кривой используем клавишу «Shift».
. Устанавливаем направление касательных в
крайних точках кривой по нормали к координатной плоскости Front, так же как и
при первой поперечной кривой. Для улучшения формы кривой используем график
кривизны и устанавливаем вид «Справа». Форма полученной кривой представлена на
рис. 10.
программа дизайн график
еngineer
. Создаем ручку фонаря. Для этой создаем кривую
дизайна. Для создания плоской кривой используем инструмент «Curve» и
устанавливаем опцию «Free». Задаем несколько точек на активной плоскости.
Создаем нижнюю часть ручки фонаря, для этого создаем кривую дизайна. Создаем
кривую, которая будет объединять две кривые ручки, построенные ранее. Для
создания плоской кривой используем инструмент «Curve» и устанавливаем опцию
«Free». Нажимаем клавишу «Shift» и создаем две конечные точки кривой с
привязкой. Добавляем на эту кривую точку, которая будет располагаться
посередине кривой. С помощью инструмента редактирования кривых вытягиваем
данную точку (рис. 11).
. Аналогично делаем и с другой стороны (рис.
12).
13. Закончив с кривыми, у нас получилась такая
модель (рис. 13).
. При помощи инструмента «Поверхность» создаем
поверхность для корпуса фонаря. Для создания поверхности выбираем 4 кривые
(рис. 14).
. Аналогично предыдущему пункту создаем переднюю
граничную поверхность (рис. 16).
. При помощи инструмента зеркально отображаем
наши поверхности по другую сторону оси симметрии, при этом выбрав плоскость
«Front» (рис.17).
. Готовая модель фонаря (рис. 18).
Заключение
В ходе контрольно-курсовой работы были построены
поверхность фонаря и поверхность ручки фонаря с использованием режима «Дизайн»
программы Pro Engineer. Получены навыки работы с элементами режима «Дизайн».
Список литературы
1.
Компьютерные технологии. Создание, внедрение и интерграция промышленных
автоматизированных систем в машиностроении: учеб. пособ. / А.А. Черепашков. -
Самара: Самар. гос. техн. ун-т, 2008. - 143с.
.
Черепашков А.А., Носов Н.В. Компьютерные технологии, моделирование и
атоматизированные системы в машиностроении: Учеб для студ. высш. учеб.
заведений. - Волгоград: Издательский Дом «Ин-Фолио», 2009, - 640 с.: илл.
