Статистические исследования радиоизлучения газотурбинных установок в процессе эксплуатации
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
. СОСТАВ АППАРАТУРЫ И МЕТОДИКА ИССЛЕДОВАНИЙ
. Экспериментальные результаты
ЗАКЛЮЧЕНИЕ
ВВЕДЕНИЕ
В результате проведенных ранее исследований было обнаружено, что спектры
амплитудных модуляций (АМ) собственного радиоизлучения газотурбинных установок
(ГТУ) изменяются в процессе эксплуатации последних. Кроме того, было замечено,
что спектры модуляций радиоизлучения газотурбинной установки перед аварийной
остановкой отличаются наличием мощных резонансных пиков (300 Гц, 600 Гц, 900
Гц, 1200 Гц для 4-й ГТУ в 1992 г. и 4400 Гц, 8800 Гц, 13200 Гц для 16-й ГТУ в
1993 году).
С целью технической диагностики газотурбинных установок в процессе их
эксплуатации необходимо было провести статистические исследования и найти
корреляцию между изменением характера радиоизлучения и возникновением
конкретных неисправностей в момент их зарождения, а также оценить характер
радиоизлучения выхлопной газовой струи.
1. СОСТАВ АППАРАТУРЫ И МЕТОДИКА ИССЛЕДОВАНИЙ
С целью проведения статистических исследований собственного
радиоизлучения газотурбинных установок в процессе эксплуатации на них было
установлено шесть радиодатчиков. На 12-й ГТУ один радиодатчик был размещен в
непосредственной близости от кольцевого газового коллектора, другой - возле
камеры сгорания в районе диэлектрической вставки с выводами термопар, третий -
вблизи среза выхлопной трубы. На 13-й ГТУ было размещено аналогичным образом
два радиодатчика возле коллектора и возле термопар. На 16-й ГТУ один
радиодатчик располагался у трубы кольцевого газового коллектора. Такое
расположение объясняется тем, что максимумы сигнала наблюдались у кольцевого
газового коллектора, где радиоизлучение имело наиболее богатую спектральную
окраску, и возле диэлектрической вставки с выводами термопар, где интенсивность
и отношение сигнал/шум были наибольшими для пиков с частотами, кратными 4 кГц.
По четырехжильному экранированному кабелю на радиодатчики подавалось напряжение
питания, и по нему же измерительный сигнал подавался на блок обработки сигнала,
подключаемый поочередно к каждому из радиодатчиков и расположенной на пульте
управления ГТУ. С блока обработки сигнал подавался на магнитофон, где
производилась запись на магнитную ленту исследуемого сигнала.
После первых пробных измерений проведенных 24 июня была произведена корректировка
чувствительности радиодатчиков в сторону ее увеличения.
2. Экспериментальные
результаты
На 16-й ГТУ был установлен радиодатчик вблизи кольцевого газового
коллектора. Исследования проводились ежедневно с 18 августа по 17 октября 1994
года. За этот период спектры АМ радиоизлучения протерпели незначительные
изменения. В качестве примера можно привести приведенный на рисунке 2.1 спектр,
полученный 19 сентября. Можно отметить пик с частотой 3900 Гц и неявно
выраженные его гармоники (7800, 11700 Гц). Этот пик может быть вызван
вибрациями лопаток первой ступени компрессора (33*130 Гц≈4000 Гц).
Небогатый спектр и небольшая глубина амплитудных модуляций радиоизлучения
свидетельствуют о надежной работе узлов и агрегатов 16-й ГТУ.
Как отмечалось в разделе 1, спектры радиоизлучения 16-й ГТУ существенно
изменились с 1992 по 1993 г.г. (5962 часа работы): резко увеличилась амплитуда
резонансных пиков кратных 4 кГц (рисунки 2.2 и 2.3).
При пуске 16-й ГТУ в 1994 г. вышел из строя откачивающий насос
промежуточной опоры, что вызвало разрушение подшипника промежуточной опоры. В
результате этого была произведена вынужденная замена всего узла, т.о. на
рисунке 2.1 изображен спектр обновленной установки.
На 13-й ГТУ было установлено три радиодатчика: у кольцевого газового
коллектора, возле вывода термопар и у края выхлопной трубы. Измерения
проводились 14 июля и 4 августа 1994 г. Спектры АМ снятые с первого
радиодатчика показаны соответственно на рисунках 2.4-2.7. Как видно из рисунка
2.4, в спектре отчетливо проявляются пики с частотами, кратными 50 Гц, а также
с частотами 187 Гц, 227 Гц, 284 Гц.

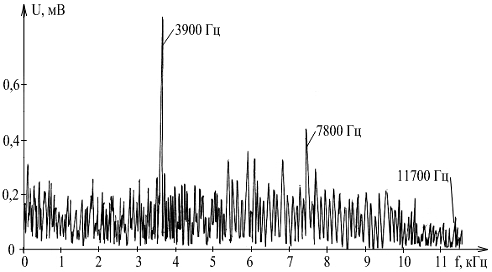

Рисунок X.1 - Спектр АМ радиоизлучения 16-ой газотурбинной установки (19.09.1994
г.)
Рисунок X.2 - Спектр АМ радиоизлучения 16-ой газотурбинной
установки на частоте 80 кГц (1992 г.)

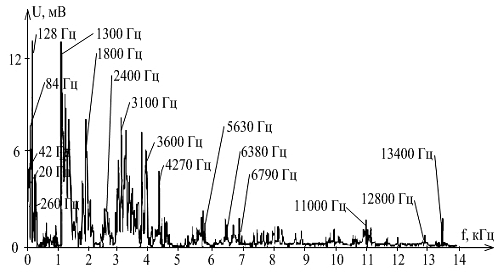

Рисунок X.3 - Спектр АМ радиоизлучения 16-ой газотурбинной
установки на частоте 90 кГц (1993 г.)

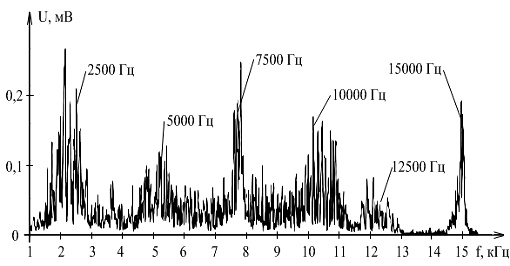

Рисунок X.5 - Спектр АМ радиоизлучения 13-ой газотурбинной
установки (14.07.1994 г.)
Кроме того, отмечаются низкодобротные пики кратные 2500 Гц (рисунок 2.5).
Отличие спектров на рисунках 2.6 и 2.7 состоит в следующем:
– резко увеличилась амплитуда пиков с частотами 50 Гц, 150 Гц, 7600
Гц, 1500 Гц;
– уменьшилась амплитуда пиков с частотами 100 Гц, 200Гц, появился
мощный пик с частотой 250 Гц;
– исчезли пики с частотами 227 Гц, 2500 Гц, 5000 Гц, 10000 Гц,
12500 Гц;
– менее выражены высокочастотные гармоники, кратные частоте сети 50
Гц.
Спектры радиоизлучения, снятые 4 августа со второго датчика (возле
выводов термопар вблизи камеры сгорания) показаны на рисунках 2.8 и 2.9. По
сравнению со спектрами, полученными с первого датчика, видно уменьшение
амплитуды всех пиков в 4-8 раз и появление мощных высокодобротных пиков с
частотами 3750 Гц и 10750 Гц в подчеркивании таких частот характерно для
датчика, расположенного вблизи камеры сгорания. Дальнейшие исследования 13-й
ГТУ не проводились, так как в ней произошла утечка горячего воздуха,
температура в контейнере превысила 100°С, что привело к выходу из строя
радиодатчиков и сделало невозможными дальнейшие исследования 16-й ГТУ (до
устранения неисправности).
Два датчика с 16-й ГТУ были сняты, отремонтированы и установлены на 14-ю
ГТУ, которая готовилась к пуску. Однако вследствие различных неисправностей
14-ю ГТУ запустить не удалось и спектры ее радиоизлучения не были записаны.
Третий радиодатчик, установленный у среза выхлопной трубы 16-й ГТУ (без
утилизатора) был выведен из строя горячим потоком выхлопного газа. Это
произошло вследствие близкого расположения датчика от выходящего потока газов
при направлении ветра в сторону датчика. Демонтаж и ремонт датчика был
произведен только после остановки 16-й ГТУ.

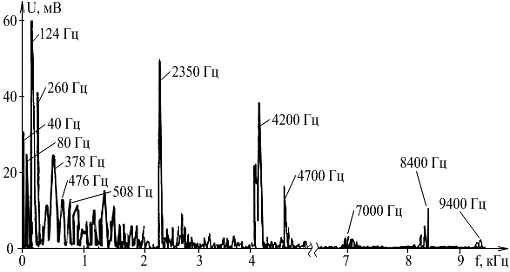

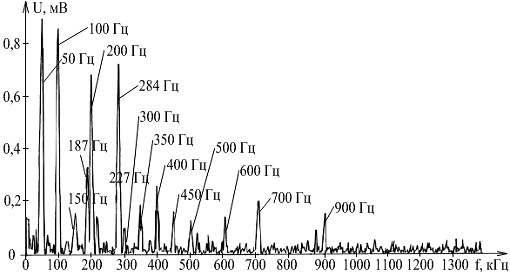

Рисунок X.6 - Спектр АМ радиоизлучения 13-ой газотурбинной
установки (04.08.1994 г. у кольцевого газового коллектора)
газотурбинный
корреляция радиоизлучение выхлопной

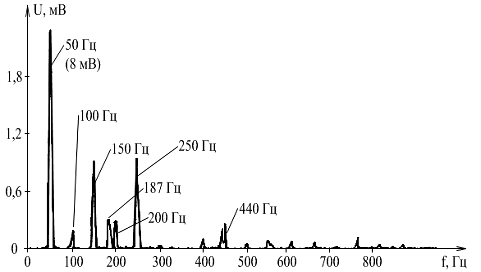

Рисунок X.7 - Спектр АМ радиоизлучения 13-ой газотурбинной
установки (04.08.1994 г. у кольцевого газового коллектора)

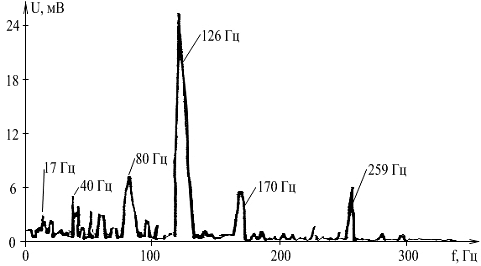

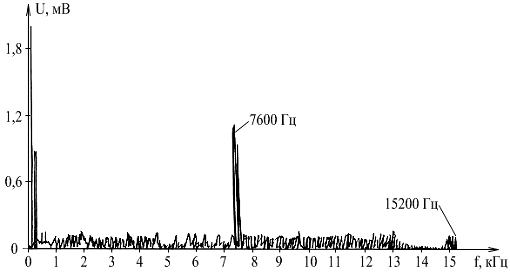

Рисунок X.8 - Спектр АМ радиоизлучения 13-ой газотурбинной
установки (04.08.1994 г. у кольцевого газового коллектора)

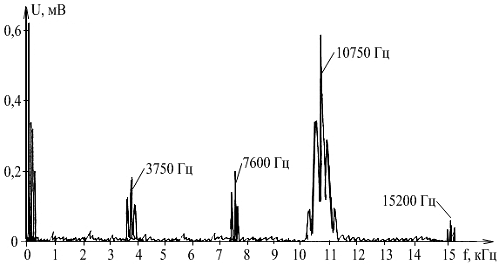

Рисунок X.9 - Спектр АМ радиоизлучения 13-ой газотурбинной
установки (04.08.1994 г.)
Для сравнения на рисунках 2.10-2.12 показаны спектры амплитудных
модуляций собственного радиоизлучения 13-й ГТУ, полученные летом 1992 года. На
12-ю ГТУ было установлено три радиодатчика: у кольцевого газового коллектора,
возле выводов термопар вблизи камеры сгорания и у края выхлопной трубы с
утилизатором, который уменьшает температуру газового потока, а также позволяет
производить монтаж и демонтаж датчиков без остановки ГТУ.
На рисунке 2.13 показан спектр АМ радиоизлучения 12-й ГТУ, полученный 14
июля у кольцевого газового коллектора. Видны не слишком мощные пики с частотами
50 Гц, 135 Гц,150 Гц, 264 Гц, 7230 Гц, 14460 Гц. На рисунке 2.14 показан спектр
радиоизлучения 12-й ГТУ, полученный 14 июля возле камеры сгорания. В этом случае
наблюдаются пики с частотами 50 Гц, 185 Гц и мощные высокодобротные пики,
кратные частоте 3650 Гц.

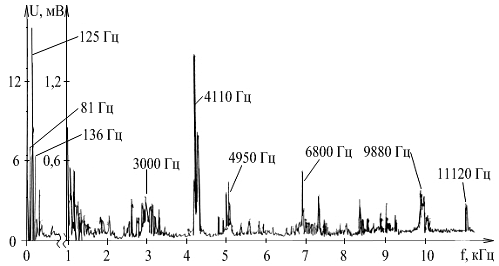

Рисунок X.10 - Спектр АМ радиоизлучения 13-ой газотурбинной
установки (лето 1992 г. у кольцевого газового коллектора)
Рисунок X.11 - Спектр АМ радиоизлучения 13-ой газотурбинной
установки (лето 1992 г. у кольцевого газового коллектора)
Рисунок X.12 - Спектр АМ радиоизлучения 13-ой газотурбинной
установки (лето 1992 г. у камеры сгорания)
Рисунок X.13 - Спектр АМ радиоизлучения 12-ой газотурбинной
установки (14.07.1994 г. у кольцевого газового коллектора)

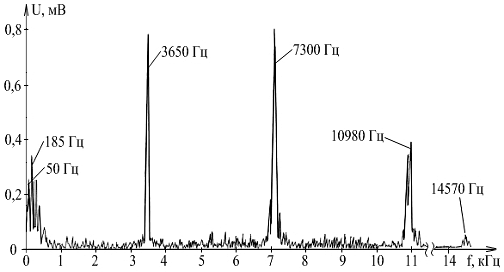

Рисунок X.14 - Спектр АМ радиоизлучения 12-ой газотурбинной
установки (14.07.1994 г. у камеры сгорания)

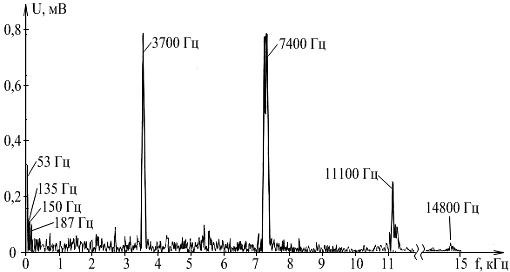

Рисунок X.15 - Спектр АМ радиоизлучения 12-ой газотурбинной
установки (26.09.1994 г. у кольцевого газового коллектора)
На рисунке 2.16 показан спектр АМ радиоизлучения 12-й ГТУ, полученный
возле камеры сгорания. Видны пики с частотами 53 Гц, 137 Гц, 150 Гц, 187 Гц, а
также мощные высокодобротные пики, кратные частоте 3700 Гц, которые по
амплитуде и добротности в основном соответствуют аналогичным на рисунке 2.14.
Исключение составили новые маломощные пики с частотами 137 Гц и 150 Гц.
Для сравнения на рисунках 2.17 и 2.18 показаны спектры АМ радиоизлучения
12-й ГТУ, записанные летом 1992 года. Очевидно их существенное отличие от новых
спектров.
Исследования, проведенные в 1993 году на 9-й и 15-й ГТУ, показали
существенное различие спектров их собственного радиоизлучения. В спектре 15-й
ГТУ (рисунок 2.19) наблюдаются пики с частотами 46 Гц, 127 Гц, 146 Гц, 182 Гц,
262 Гц, 2900 Гц, 5800 Гц, 8700 Гц, 11600 Гц и 12660 Гц. Они проявляются на фоне
шумового сигнала, причем отношение сигнал/шум не превышает 3 ÷ 4. В спектре 9-й ГТУ (рисунок 2.20)
проявляются мощные высокодобротные пики с частотами 17 Гц, 4100 Гц, 8200 Гц
(имеющие отношение сигнал/шум 30 ÷ 40) схожие с пиками 16-й ГТУ перед
ее выходом из строя. 15-я ГТУ успешно продолжает работать уже в течение 1,5
лет, а 9-я вышла из строя в начале 1994 года из-за отказа маслоагрегата.
Рисунок X.16 - Спектр АМ радиоизлучения 12-ой газотурбинной
установки (26.09.1994 г. у камеры сгорания)
Рисунок X.17 - Спектр АМ радиоизлучения 12-ой газотурбинной
установки (лето 1992 г. у кольцевого газового коллектора)

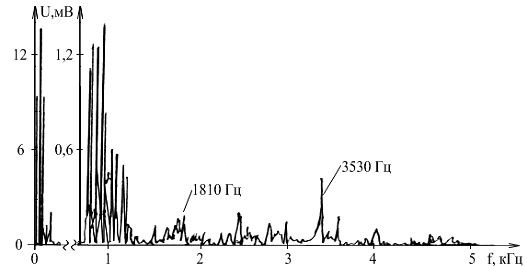

Рисунок X.19 - Спектр АМ радиоизлучения 1X-ой газотурбинной
установки на частоте 90 кГц

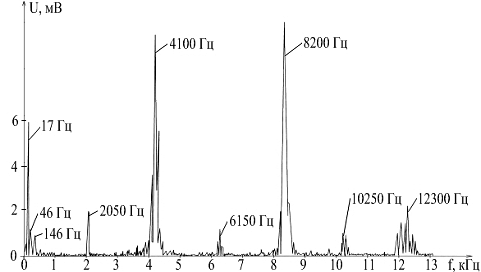

Рисунок X.20 - Спектр АМ радиоизлучения 9-ой газотурбинной
установки на частоте 90 кГц
ЗАКЛЮЧЕНИЕ
В результате проведенной работы можно сделать следующие выводы:
.Спектры АМ радиоизлучения исправных ГТУ существенным образом отличаются
от спектров ГТУ, имеющих скрытые, еще непроявившиеся неисправности.
. Необходимы дальнейшие статистические исследования спектров АМ
радиоизлучения ГТУ в процессе эксплуатации.
.Необходима проводка измерительных кабелей на всех ГПУ (по два - три
кабеля на каждую) с тем, чтобы иметь возможность исследовать радиоизлучение
всех работающих в данный момент ГТУ (без их остановки для монтажа кабелей и
датчиков).
