Расчёт режима распределительных сетей
Содержание
Введение
Исходные
данные
Расчёт
режима распределительных сетей
Заключение
Введение
Распределительные сети выполняются воздушными и
кабельными линиями. В распределительных сетях нагрузка, как правило, задаётся в
виде токов, поэтому расчёт распределительной сети сводится к определению токов
во всех элементах сети и напряжений во всех узлах сети. При этом при расчёте
напряжения учитывается только продольная составляющая падения напряжения.
Значение токов в линиях для разомкнутых распределительных сетей определяется по
первому закону Кирхгофа, а для замкнутых по первому и второму закону. При
расчёте распределительных сетей с двухсторонним питанием определение величин
токов начинается с расчёта токов на головных участках сети. Значение этих токов
определяется по правилу моментов.
Исходные данные

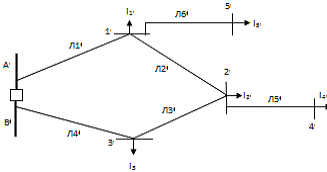

Рис. 1.1 Схема распределительной сети
Таблица 1.1. Исходные данные
|
Уровни
напряжений источников питания
|
|
UA,
кВ
|
6,25
|
UB,
кВ
|
6,4
|
|
Параметры
линии
|
|
Номер
линии
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Сечение,
мм2
|
240
|
185
|
150
|
240
|
150
|
185
|
|
Длина,
км
|
3,1
|
1,4
|
2,3
|
3,2
|
0,9
|
0,7
|
|
Кол-во
линий
|
2
|
1
|
2
|
2
|
1
|
1
|
|
Погонное
сопротивление, Ом/км
|
0,125
|
0,164
|
0,206
|
0,125
|
0,206
|
0,164
|
|
Нагрузка
в узлах
|
|
№
узла
|
1
|
2
|
3
|
4
|
5
|
|
Значение,
А
|
P=1,6
МВт, cos𝜑=0,8
|
120-j60
|
S=1+j0,3
МВА
|
Q=1,3
МВар cos𝜑=0,85
|
110-j10
A
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Расчёт режима распределительных сетей
Определяем токи нагрузки:
,
где Q=
Остальные токи определяются
аналогично
Определяем параметры линий
(учитываем только R), исходя из сечения линий и их длины: Rл = r0 × l/n
Значение r0 принимаем из
справочника.
л1 = 0,125*3,1/2 = 0,194 Ом л2 =
0,164*1,4 = 0,23 Омл3 = 0,206*2,3/2 = 0,237 Омл4 = 0,125*3,2/2 = 0,2 Омл5 =
0,206*0,9 = 0,185 Ом л6 = 0,7 ×
0,164 = 0,115 Ом
Определение токов в линиях. Для
удобства расчётов схему целесообразно представить в виде прямой.

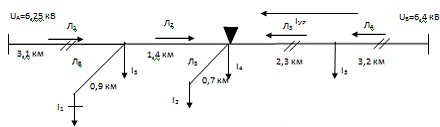

Рис.2.1 Развёрнутая электрическая схема
Расчёт токов начинаем с разомкнутых линий:
,
Так как напряжения источников питания не равны,
то расчёт токов осуществляется методом наложения.
Определяются токи головных участков при условии
равенства напряжений источников питания по правилу моментов.
Произведём проверку:
,99-j337,7=682-j340
Значение остальных токов определяются по первому
закону Кирхгофа в соответствие с предварительно заданным направлением тока в
линиях (Рис.2.1).
Определение уравнительных токов при
условии UА ¹ UВ и все
токи нагрузок равны 0.
Определение действительных токов в
линиях.
Определение U в узлах сети
ток распределительная
сеть линия
Заключение
В результате расчёта режима
распределительных сетей были получены значения токов в линиях
,
,
,
,
и определили значения напряжений в
узлах системы U1=6,15 кВ, U2A=6,13 кВ, U3=6,26 кВ, U2B=6,13 кВ, U4=6,13 кВ,
U5=6,06 кВ.
