Расчет цикла теплового двигателя
Расчет
цикла теплового двигателя
Дано: O2=20%;
N2=50%;
CO2=20%;
H2O=10%;
P1=0.9мПа;
t1=10°C;
t1=10°C;
n1-2=1.1;
n2-3=∞;
n3-4=1.1;
n4-1=∞;
ε=5; ρ=1.0;
λ=1.6
Найти: μсм-?;
Rсм-?;
Cp-?; Cυ-?;
Δ-?; K-?; υн-?;
υ1-?; υ2-?;
T2-?;
P2-?;
υ3-?; T3-?;
P3-?;
υ4-?;
P4-?;
T4-?
Решение:
rO2=0,2;
rN2=0,5;
rCO2=0.2;
rH2O=0.1
n1-2=1,1
политропный; n2-3=∞
изохора; n3-4=1.1
политропный; n4-1=∞
изохора
1.Расчет параметров газовой смеси.
Кажущаяся молекулярная масса смеси.
μсм=Σμiri=0.2∙32+0.5∙28+0.2∙44+0.1∙18=31
кг/кмоль
Газовая постоянная смеси.
см=8314/μсм=8314/31=268,2Дж/кг∙К
Массовая изобарная теплоемкость смеси.
p=Σriμpi/μсм=(0.5∙7∙4.19+0.1∙7∙4.19+0.2∙9∙4.19+0.2∙9∙4.19)/31=1.05
кДж/кг∙К
Массовая изохорная теплоемкость смеси.
υ=ΣriCμυi/μсм=(0.5∙5∙4.19+0.1∙5∙4.19+0.2∙7∙4.19+0.2∙7∙4.19)/31==0.78
кДж/кг∙К
Проверка по формуле Майера.
см=Сp-Сυ
Δ=(Rсм-(Cp-Cυ))∙100%/Rсм=(268,2-(1.05-0.78)∙103)∙100%/268,2=-0,67
Показатель адиабаты.
=Cp/Cυ=1.13/0.84=1.35
Утерянный объем смеси при нормальных условиях.
υн=22.4/μсм=22.4/28.8=0.72
м3/кг
.Параметры газовой смеси в характерных точках
цикла.
υ1=Rсм∙T1/P1=268,2(10+273)/0.9∙106=0.08
м3/кг
По процессу n1-2
определяем
параметры второй точки:
υ2=υ1/ε=0,08/5=0.016
м3/кг
T2=T1∙εn-1=283∙51.1-1=332,4
K
P2=P1∙εn=0.9∙106∙51.1=1.18∙106
Па=5,29 МПа
Проверка:
2∙υ2=Rсм∙T2
5290000∙0.016=268,2∙332,4
≈89149
По процессу n2-3
определяем
параметры третьей точки:
υ3=υ2=0.016
м3/кг
T3=T2∙λ=332,4∙1.6=531,84
K
P3=P2∙λ=5,29∙106∙1.6=8,46
МПа
Проверка:
3υ3=RсмT3
∙0.0,16=268,2∙531,84
≈142639
По процессу n3-4
определяем
параметры четвертой точки:
т.к. процесс 4-1 изохорный то u4=u1
4/P3=(u3/u4)n
;
P4=(u3/u4)n×P3=(0.016/0.08)1.1×8,46×106=1,44
МПа
T4/T3=(u3/u4)n-1
; T4=(u3/u4)n-1×T3=(0.016/0.08)1.1-1×531,84=452,8
K
Проверка:
4υ4=RсмT4
1440000×0.08=268,2×452,8
≈121440
Удельная энтропия в характерных точках цикла:
Тн=273
К
Изменение удельной внутренней энергии.
ΔU1=Cv(T2-T1)=0,78*(332,4-283)
= 38,532 кДж/кг
ΔU2=Cv(T3-T2)=
0,78*(531,84-332,4) = 155,5632 кДж/кг
ΔU3=Cv(T4-T3)=
0,78 *(452,8-531,4) = - 61,308 кДж/кг
ΔU4=Cv(T1-T4)=
0,78*(283-452,8) = - 132,444 кДж/кг
Удельная работа газовой смеси в процессе, Дж/кг.
Т.к. процесс 1-2 политропный, то
Т.к. процесс 2-3 изохорный, то l2-3=0
Т.к. процесс 3-4 политропный, то
Т.к. процесс 4-1 изохорный, то l4-1=0
Удельное количество теплоты, подведенное или
отведенное от газовой смеси, кДж/кг.
Т.к. процесс 1-2 политропный, то
Т.к. процесс 2-3 изохорный, то
2-3=Cv(T3-T2)=0,78*(531,84
- 332,4)= 155,5632 кДж/кг
Т.к. процесс 3-4 политропный, то
кДж/кг
Т.к. процесс 4-1 изохорный, то
4-1=Cv(T1-T4)=0,78*(283-452,8)=
-132,444 кДж/кг
Определение термического КПД цикла Карно для
температурных пределов заданного цикла, %.
газовый смесь
теплоемкость энтропия
Построение цикла в координатах
Расчет промежуточных точек для построения PV
диаграммы.
Для промежутка 1-2
Для промежутка 3-4

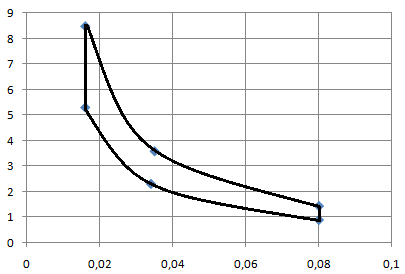

Таблица: PV-диаграмма.
|
Точка
1
|
Промежуточные
точки процесса 1-2
|
Точка
2
|
Точка
3
|
Промежуточные
точки процесса 3-4
|
Точка
4
|
V, м3/кг
|
0,08
|
0,034
|
0,016
|
0,016
|
0,035
|
0,08
|
P, МПа
|
0,9
|
2,31
|
5,29
|
8,46
|
3,58
|
1,44
|
Расчет промежуточных точек для построения TS
диаграммы.

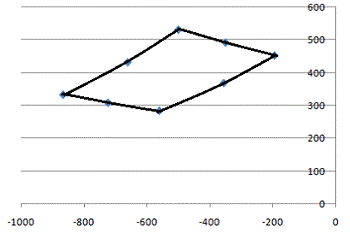

Таблица: TS-диаграмма.
|
Точка
1
|
Промеж.
точка
|
Точка
2
|
Промеж.
точка
|
Точка
3
|
Промеж.
точка
|
Точка
4
|
Промеж.
точка
|
Т,
К
|
283
|
307,7
|
332,4
|
432,12
|
531,84
|
492,32
|
452,8
|
367,9
|
S, Дж/кг*К
|
-561,23
|
-724,64
|
-867,39
|
-662,0
|
-500,79
|
-350,68
|
-194,63
|
-356,19
|
