Расчет температурных зависимостей электрофизических параметров полупроводников

Оглавление

Реферат

Введение

. Физические процессы в полупроводниках и их свойства

.1 Собственные полупроводники

.2 Электронный полупроводник

.3 Дырочный полупроводник

.4 Энергетические диаграммы полупроводников

.5 Основные и неосновные носители заряда

.6 Температурная зависимость концентрации носителей заряда

.7 Донорные и акцепторные полупроводники

.8 Зависимость концентрации электронов от энергии уровня Ферми

.9 Положение уровня Ферми и концентрация свободных носителей заряда в собственных полупроводниках

. Вычисление температурных зависимостей электрофизических параметров полупроводников

.1 Приближённый расчёт зависимости концентрации дырок от температуры

.1.1 Вычисление средней температуры

.1.2 Вычисление эффективной массы электрона и дырки

.1.3 Вычисление эффективной плотности состояний в валентной зоне и зоне проводимости

.1.4 Расчёт температуры и

.1.5 Область низких температур

.1.6 Область средних температур

.1.7 Область высоких температур

.2 Аналитический расчёт зависимости концентрации свободных носителей заряда и положения уровня Ферми от температуры

.2.1 Нахождение точных значений и

.2.2 Область низких температур (точные значения)

.2.3 Область средних температур (точные значения)

.2.4 Область высоких температур (точные значения)

Заключение

Список используемых источников

Приложение А Программа расчёта

Приложение В Графики зависимостей

Реферат

Пояснительная записка содержит 54 страниц машинописного текста, включает 2 приложения, 14 рисунков, список использованных источников из 10 наименований.

Ключевые слова: собственный полупроводник, полупроводник акцепторного типа, эффективная масса, соотношение действующих масс, эффективная плотность состояний, уровень Ферми, ширина запрещённой зоны, носители заряда, концентрация носителей заряда, акцепторная примесь, энергия ионизации примеси, область истощения примеси, область собственной электропроводности, область собственной проводимости, область слабой ионизации, концентрация дырок, точные значения.

Цель работы: рассчитать температурную зависимость концентрации свободных носителей заряда в полупроводнике акцепторного типа, а так же построить график этой зависимости в координатах: ln n = F(1/T). Определить и построить графически зависимость энергии уровня Ферми от температуры, и произвести расчет температур перехода к собственной проводимости и истощения примеси.

Задачи: использовать данную курсовую работу как основу фундамента знаний о физике полупроводников, а так же развить свой технический кругозор для улучшения своей профессиональной пригодности.

Актуальность: тщательное изучение этой и подобных работ позволит акцентировать своё внимание на перспективу карьерного роста в данной области знаний, ведь физика полупроводников всегда являлась одной из основ технических наук. Данное направление развивается с середины прошлого века по сей день и всегда останется актуальным в области развития страны как высокотехнологической сверхдержавы.

Введение

Полупроводниковыми называют материалы, являющиеся по удельной проводимости промежуточными между проводниковыми и диэлектрическими материалами и отличительным свойством которых является сильная зависимость удельной проводимости от концентрации и вида примесей или различных дефектов, а также в большинстве случаев от внешних энергетических воздействий (температуры, освещенности и т.п.).

Электропроводность полупроводников обусловлена движением электронов и дырок. При введении примесей в полупроводник изменяется положение уровня Ферми и концентрация носителей заряда обоих знаков. В зависимости от валентности примесные атомы проявляют свойства доноров (отдают электроны) или акцепторов (принимают электроны). Равновесные концентрации электронов и дырок связаны между собой соотношением «действующих масс». При достаточно высоких температурах в полупроводнике доминирует собственная электропроводность, когда n_i = p_i.

К полупроводникам относится большое количество веществ с электронной электропроводностью, удельное сопротивление которых при нормальной температуре находится между значениями удельного сопротивления проводников и диэлектриков. Основной особенностью полупроводников является их способность изменять свои свойства под влиянием различных внешних воздействий (изменение температуры и освещения, приложение электрического и магнитного полей, внешнего давления и т.д.). В отличие от металлов полупроводники имеют в широком интервале температур отрицательный температурный коэффициент удельного сопротивления. Тип электропроводности (электронная или дырочная) зависит от рода примесей, содержащихся в полупроводнике. Так, например, добавляя к германию или кремнию мышьяк, сурьму или любой другой элемент V группы, мы создаем электронную проводимость. Напротив, добавление галлия, бора или любого иного элемента III группы сообщает германию и кремнию дырочную зависимость. Избыток кислорода в закиси меди Cu₂O вызывает дырочную проводимость, а избыток меди - электронную, и т.д. Примеси, сообщающие данному проводнику электронную проводимость, называют донорами, а примеси, вызывающие дырочную проводимость, - акцепторами. Отметим, что один и тот же химический элемент может быть в одних полупроводниках донором, а в других - акцептором.

Таким образом, электропроводность в полупроводниках может осуществляться не только движением отрицательных электронов, но и движением положительных частиц - дырок. В зависимости от количества и рода примесей, а также от температуры соотношение между концентрациями электронов и дырок может быть весьма различным. Частицы, представленные в большинстве, называют основными носителями заряда (электроны в полупроводнике p-типа, дырки в полупроводнике n-типа).

Высокая «чувствительность» полупроводников к примесям, требование высокой степени чистоты и структурного совершенства кристаллов явились одной из главных причин того, что длительное время (более 100 лет) потенциальные возможности полупроводников не использовались. Лишь значительный прогресс в технологии получения сверхчистых веществ и выращивания монокристаллов позволил устранить принципиальные барьеры на пути целенаправленного изучения специфических свойств полупроводников и их широкого практического применения. Особенно бурное развитие переживает полупроводниковая электроника в последние три десятилетия.

1. Физические процессы в полупроводниках и их свойства

1.1 Собственные полупроводники

Собственный - это такой полупроводник, в котором можно пренебречь влиянием примесей при данной температуре. Согласно зонной теории твердого тела для полупроводников характерно наличие не очень широкой запрещенной зоны на энергетической диаграмме. В собственном полупроводнике при температуре абсолютного нуля валентная зона полностью заполнена электронами, а зона проводимости абсолютно свободна. Из-за блокирующего действия запрещенной зоны собственный полупроводник при 0 К не обладает электропроводностью, т. е. ведет себя подобно идеальному диэлектрику. При температурах, отличных от нуля, имеется конечная вероятность того, что некоторые из электронов за счет тепловых флуктуаций (неравномерного распределения тепловой энергии между частицами) преодолеют потенциальный барьер и окажутся в зоне проводимости. В собственном полупроводнике каждый переход электрона в зону проводимости сопровождается образованием дырки в валентной зоне. Благодаря дыркам электроны валентной зоны также принимают участие в процессе электропроводности за счет эстафетных переходов под действием электрического поля на более высокие освободившиеся энергетические уровни. Совокупное поведение электронов валентной зоны можно представить как движение дырок, обладающих положительным зарядом и некоторой эффективной массой. Чем выше температура и меньше ширина за прещенной зоны, тем выше скорость тепловой генерации носителей заряда (электронов и дырок). Специфика собственного полупроводника состоит в том, что в нем равновесная концентрация электронов равна равновесной концентрации дырок :

(1.1.1)

Индекс i происходит от англ. intrinsic - собственный. Как отмечалось, распределение электронов по энергиям в твердом теле в общем случае подчиняется статистике Ферми-Дирака. При этом вероятность нахождения электрона на уровне с энергией Е определяется функцией [1]. Любой энергетический уровень может либо быть занят электроном, либо оставаться свободным (занят дыркой). Сумма вероятностей этих двух событий должна быть равна единице:

(1.1.2)

Тогда вероятность заполнения энергетического уровня дыркой:

(1.1.3)

где - уровень Ферми.

Из (1.1.3) следует, что функция вероятности для дырок совершенно аналогична функции вероятности для электронов. Различие состоит лишь в том, что для дырок энергия возрастает при движении вниз от уровня Ферми, т. е. чем «глубже» находится дырка, тем больше ее энергия.

Обычно в полупроводниках электроны и дырки имеют энергию, значительно отличающуюся от энергии Ферми. Разность -. как правило, более чем в три раза превышает значение kT. Поэтому в знаменателе формулы (1.1.3) единицей можно пренебречь:

; (1.1.4)

Сделанное допущение означает переход от квантового распределения Ферми - Дирака к классической статистике Максвелла-Больцмана. Вероятность заполнения энергетических уровней электронами и дырками в собственном полупроводнике показана на рисунке 1.1.1

Рисунок 1.1.1 - Энергетическая диаграмма и функция вероятности заполнения энергетических уровней для собственного полупроводника

Для определения концентрации электронов в полупроводнике надо проинтегрировать по энергии произведение функции распределения плотности энергетических уровней в зоне проводимости [1] Пасынков (1.3)] и вероятности заполнения этих уровней электронами. Интегрирование нужно проводить от нижнего (Е_с) до самого верхнего уровня зоны проводимости, т.е.

(1.1.5)

где - эффективная плотность состояний в зоне проводимости, энергия которых приведена ко дну зоны проводимости.

Аналогичным образом для равновесной концентрации дырок в любом невырожденном полупроводнике получим:

(1.1.6)

где - эффективная плотность состояний в валентной зоне, энергия которых приведена к потолку валентной зоны (E_v).

С учетом (1.1.1) для собственного полупроводника имеем:

(1.1.7)

Отсюда путем логарифмирования легко найти положение уровня Ферми:

(1.1.8)

Учитывая близость значений N_V и N_c, приходим к выводу о том, что в собственном полупроводнике уровень Ферми расположен приблизительно посередине запрещенной зоны (см. рисунок 1.1.1):

(1.1.9)

(1.1.10)

Где ширина запрещённой зоны.

Для графического изображения температурной зависимости выражение (1.1.9) удобно представить в виде:

(1.1.11)

Произведение N_CN_V является слабой функцией от температуры; поэтому зависимость логарифма концентрации носителей заряда от обратной температуры близка к линейной, причем наклон прямой характеризует ширину запрещенной зоны полупроводника. Для примера на рисунке 1.1.2 показано температурное изменение собственной концентрации носителей заряда в кремнии и германии.

Рисунок 1.1.2 - Температурная зависимость собственной концентрации носителей заряда в кремнии и германии

Механизм собственной электропроводности ковалентных полупроводников поясняет рисунок 1.1.3

Рисунок 1.1.3 - Схематическое представление собственной электропроводности полупроводника

Кремний и германий, являясь элементами IV группы системы Менделеева, кристаллизуются в структуре алмаза. В этой структуре каждый атом находится в тетраэдрическом окружении четырех ближайших соседей, с которыми взаимодействует силами ковалентных связей. Четыре валентных электрона любого атома идут на образование четырех ковалентных связей. Все химические связи оказываются замкнутыми и полностью насыщенными. Состояниям связанных электронов соответствуют энергетические уровни в валентной зоне. Фактически плоская сетка на рисунке 1.1.3 является проекцией кристаллической решетки на плоскость (100).

Валентные электроны, осуществляющие химические связи, не могут оторваться от своих атомов без значительных затрат энергии. Энергетические затраты на разрыв связи и освобождение электрона количественно выражают шириной запрещенной зоны. Атомы, потерявшие электроны, превращаются в положительно заряженные ионы, а незаполненная валентная связь содержит энергетическую вакансию для электронов, т. е. проявляет себя как дырка. Положительно заряженный ион может заимствовать электрон от любого соседнего атома, что приведет к перемещению дырки по кристаллу. Образовавшиеся электроны и дырки проводимости беспорядочно блуждают по решетке до тех пор, пока не рекомбинируют при встрече.

Под действием внешнего электрического поля движение носителей заряда приобретает направленный характер. При этом перемещение дырки к отрицательному полюсу источника можно представить как эстафетный переход валентных электронов от одного атома к другому в направлении против поля.

Рассмотренный случай собственной электропроводности представляет теоретический интерес, поскольку позволяет оценить потенциальные возможности материала. Работа большинства полупроводниковых приборов нарушается при появлении собственной электропроводности.

1.2 Электронный полупроводник

Электронным полупроводником или полупроводником типа n (от латинского negative - отрицательный) называется полупроводник, в кристаллической решетке которого (рис 1.3)помимо основных (четырехвалентных) атомов содержатся примесные пятивалентные атомы, называемые донорами. В такой кристаллической решетке четыре валентных электрона примесного атома заняты в ковалентных связях, а пятый (“лишний”) электрон не может вступить в нормальную ковалентную связь и легко отделяется от примесного атома, становясь свободным носителем заряда. При этом примесный атом превращается в положительный ион. При комнатной температуре практически все примесные атомы оказываются ионизированными. Наряду с ионизацией примесных атомов в электронном полупроводнике происходит тепловая генерация, в результате которой образуются свободные электроны и дырки, однако концентрация возникающих в результате генерации электронов и дырок значительно меньше концентрации свободных электронов, образующихся при ионизации примесных атомов, т.к. энергия, необходимая для разрыва ковалентных связей, существенно больше энергии, затрачиваемой на ионизацию примесных атомов. Концентрация электронов в электронном полупроводнике обозначается n_n, а концентрация дырок - p_n. Электроны в этом случае являются основными носителями заряда, а дырки - неосновными.

.3 Дырочный полупроводник

Дырочным полупроводником или полупроводником типа p (от латинского positive - положительный) называется полупроводник, в кристаллической решетке которого содержатся примесные трехвалентные атомы, называемые акцепторами. В такой кристаллической решетке одна из ковалентных связей остается незаполненной. Свободную связь примесного атома может заполнить электрон, покинувший одну из соседних связей. При этом примесный атом превращается в отрицательный ион, а на том месте, откуда ушел электрон, возникает дырка.В дырочном полупроводнике, также как и в электронном, происходит тепловая генерация носителей заряда, но их концентрация во много раз меньше концентрации дырок, образующихся в результате ионизации акцепторов. Концентрация дырок в дырочном полупроводнике обозначается p_p, они являются основными носителями заряда, а концентрация электронов обозначается n_p, они являются неосновными носителями заряда.

.4 Энергетические диаграммы полупроводников

Согласно представлениям квантовой физики электроны в атоме могут принимать строго определенные значения энергии или, как говорят, занимать определенные энергетические уровни. При этом, согласно принципу Паули, в одном и том же энергетическом состоянии не могут находиться одновременно два электрона. Твердое тело, каковым является полупроводниковый кристалл, состоит из множества атомов, сильно взаимодействующих друг с другом, благодаря малым межатомным расстояниям. Поэтому вместо совокупности разрешенных дискретных энергетических уровней, свойственных отдельному атому, твердое тело характеризуется совокупностью разрешенных энергетических зон, состоящих из большого числа близко расположенных энергетических уровней. Разрешенные энергетические зоны разделены интервалами энергий, которыми электроны не могут обладать и которые называются запрещенными зонами. При температуре абсолютного нуля электроны заполняют несколько нижних энергетических зон. Верхняя из заполненных электронами разрешенных зон называется валентной зоной, а следующая за ней незаполненная зона называется зоной проводимости. У полупроводников валентная зона и зона проводимости разделены запрещенной зоной. При нагреве вещества электронам сообщается дополнительная энергия, и они переходят с энергетических уровней валентной зоны на более высокие энергетические уровни зоны проводимости. В проводниках для совершения таких переходов требуется незначительная энергия, поэтому проводники характеризуются высокой концентрацией свободных электронов (порядка 10²² см^-3). В полупроводниках для того, чтобы электроны смогли перейти из валентной зоны в зону проводимости, им должна быть сообщена энергия не менее ширины запрещенной зоны. Это и есть та энергия , которая необходима для разрыва ковалентных связей.На рис. 1.4.1 представлены энергетические диаграммы собственного электронного и дырочного полупроводников, на которых через E_Cобозначена нижняя граница зоны проводимости, а через E_V - верхняя граница валентной зоны. Ширина запрещенной зоны E_з= E_c- E_v. В кремнии она равна 1,1 эВ, в германии - 0,7 эВ.

Рисунок 1.4.1 Энергетические диаграммы собственного электронного и дырочного полупроводников

С точки зрения зонной теории под генерацией свободных носителей заряда следует понимать переход электронов из валентной зоны в зону проводимости (рис. 1.4.1,а). В результате таких переходов в валентной зоне появляются свободные энергетические уровни, отсутствие электронов на которых следует трактовать как наличие на них фиктивных зарядов - дырок. Переход электронов из зоны проводимости в валентную зону следует трактовать как рекомбинацию подвижных носителей заряда. Чем шире запрещенная зона, тем меньше электронов способно преодолеть ее. Этим объясняется более высокая концентрация электронов и дырок в германии по сравнению с кремнием.

В электронном полупроводнике (рис.1.4.1,б) за счет наличия пятивалентных примесей в пределах запрещенной зоны вблизи дна зоны проводимости появляются разрешенные уровни энергии E_D. Поскольку один пpимесный атом приходится примерно на 10⁶ атомов основного вещества, то пpимесные атомы практически не взаимодействуют друг с другом. Поэтому пpимесные уровни не образуют энергетическую зону и их изображают как один локальный энергетический уровень Е_D, на котором находятся "лишние" электроны пpимесных атомов, не занятые в ковалентных связях. энергетический интервал E_и= E_c-E_D называется энергией ионизации. Величина этой энергии для различных пятивалентных примесей лежит в пределах от 0,01 до 0,05 эВ, поэтому "лишние" электроны легко переходят в зону проводимости.

В дырочном полупроводнике введение трехвалентных примесей ведет к появлению разрешенных уровней Е_A(pис.1.4.1,в), которые заполняются электронами, переходящими на него из валентной зоны, в результате чего образуются дырки, переход электронов из валентной зоны в зону проводимости требует больших затрат энергии, чем переход на уровни акцепторов, поэтому концентрация электронов n_p оказывается меньше концентрации n_i, а концентрацию дыpок p_p можно считать примерно равной концентрации акцепторов N_A.

.5 Основные и неосновные носители заряда

Носители заряда, концентрация которых в данном полупроводнике больше, называют основными, а носители, концентрация которых меньше,- неосновными. Так, в полупроводнике л-типа электроны являются основными носителями, а дырки - неосновными; в полупроводнике р-типа дырки - основными носителями, а электроны - неосновными.

При изменении концентрации примесей в полупроводнике изменяется положение уровня Ферми и концентрация носителей заряда обоих знаков, т. е. электронов и дырок. Однако произведение концентраций электронов и дырок в невырожденном полупроводнике при заданной температуре в условиях термодинамического равновесия есть величина постоянная, не зависящая от содержания примесей. Действительно, из (1.1.3) и (1.1.6) имеем:

(1.5.1)

где - собственная концентрация носителей заряда при данной температуре.

Если, например, в полупроводнике n-типа увеличить концентрацию доноров, то возрастет число электронов, переходящих в единицу времени с примесных уровней в зону проводимости. Соответственно возрастет скорость рекомбинации носителей заряда и уменьшится равновесная концентрация дырок. Выражение

(1.5.2)

часто называют соотношением «действующих масс» для носителей заряда. С его помощью всегда можно найти концентрацию неосновных носителей заряда, если известна концентрация основных.

1.6 Температурная зависимость концентрации носителей заряда

Элементы статистики электронов. В широком диапазоне температур и для различного содержания примесей имеют место температурные зависимости концентрации носителей заряда в полупроводнике n-типа, изображенные на рисунке 1.6.1

Рисунок 1.6.1 - Типичные зависимости концентрации носителей заряда в полупроводнике от температуры при различных концентрациях донорной примеси:

Рассмотрим характер кривой, соответствующей относительно малой концентрации доноров N_д1. В области низких температур увеличение концентрации электронов при нагревании полупроводника обусловлено возрастанием степени ионизации доноров (участок кривой между точками 1 к 4). Каждый ионизованный донор можно рассматривать как центр, захвативший дырку. Учитывая, что общее число энергетических состояний на донорных уровнях в расчете на единицу объема равно N_д1, для концентрации ионизованных доноров запишем:

(1.6.1)

где Э_д1 - положение донорного уровня на энергетической шкале.

При низкой температуре концентрация ионизованных доноров равна концентрации электронов:

(1.6.2)

Отсюда следует, что

(1.6.3)

и соответственно

(1.6.4)

где

Из выражения (1.6.4) следует, что наклон прямой на участке 1-4 рисунка 1.6.1 характеризует энергию ионизации примесей. В процессе дальнейшего нагревания при некоторой температуре, соответствующей точке 4, все электроны с примесных уровней оказываются переброшенными в зону проводимости. При этом вероятность ионизации собственных атомов полупроводника еще ничтожно мала. Поэтому в достаточно широком температурном диапазоне (участок 4-6) концентрация носителей заряда остается постоянной и практически равной концентрации доноров. Этот участок температурной зависимости принято называть областью истощения примесей.

При относительно высоких температурах (участок кривой за точкой 6) доминирующую роль начинают играть перебросы электронов через запрещенную зону, т. е. происходит переход в область собственной электропроводности, где концентрация электронов равна концентрации дырок, а крутизна кривой определяется запрещенной зоной полупроводника.

Для большинства примесных полупроводников температура перехода к собственной электропроводности существенно превышает комнатную. Так, для германия n-типа с концентрацией доноров температура приблизительно равна 450 К. Значение зависит от концентрации примеси и ширины запрещенной зоны полупроводника.

С увеличением концентрации примеси участки кривых, соответствующие примесной электропроводности, смещаются вверх. Причину этого смещения легко понять с помощью формулы (1.6.4). Кроме того, надо принять во внимание, что с увеличением концентрации примесных атомов уменьшается расстояние между ними. Это приводит к более сильному взаимодействию электронных оболочек примесных атомов и расщеплению дискретных энергетических уровней в примесные зоны. Соответственно уменьшается энергия ионизации примесей. Вследствие указанной причины . Чем больше концентрация примесей, тем выше температура их истощения.

При достаточно большой концентрации доноров () их энергия ионизации обращается в ноль, так как образовавшаяся примесная зона перекрывается зоной проводимости. Такой полупроводник является вырожденным. Температурная зависимость концентрации носителей заряда в этом случае характеризуется ломаной линией с двумя прямолинейными отрезками 3-8 и 8-9. Концентрация электронов в вырожденном полупроводнике л-типа постоянна во всем диапазоне примесной электропроводности. Вырожденный полупроводник способен проводить электрический ток даже при очень низких температурах. Перечисленные свойства роднят вырожденные полупроводники с металлами. Поэтому их иногда называет полуметаллами.

Положение уровня Ферми. Уровень Ферми является одним из основных параметров, характеризующих электронный газ в полупроводниках. Положение уровня Ферми в невырожденном полупроводнике при низких температурах можно найти путем логарифмирования уравнения (1.6.2):

(1.6.5)

отсюда следует, что

(1.6.6)

Как видно, при очень низких температурах уровень Ферми в полупроводнике n-типа лежит посередине между дном зоны проводимости и донорным уровнем. С повышением температуры вероятность заполнения донорных состояний уменьшается, и уровень Ферми перемещается вниз. При высоких температурах полупроводник по свойствам близок к собственному, а уровень Ферми устремляется к середине запрещенной зоны, как показано на рисунке 1.6.2, а.

Рисунок 1.6.2, а - Температурное изменение положения уровня Ферми в примесном полупроводнике n - типа

Все рассмотренные закономерности аналогичным образом проявляются и в полупроводниках р-типа. Температурная зависимость уровня Ферми для дырочного полупроводника показана на рис. 1.6.2, б.

На рисунке 1.6.3 приведена температурная зависимость концентрации свободных электронов для полупроводника n-типа, легированного донорной примесью с концентрацией

Рисунок 1.6.2, б - Температурное изменение положения уровня Ферми в примесном полупроводнике p - типа

Рисунок 1.6.3 - Температурная зависимость концентрации электронов в полупроводнике n-типа

Как видно из рисунка 1.6.3, существуют три интервала температур, в которых изменение концентрации носителей заряда носит различный характер. Рассмотрим физические процессы, определяющие зависимость n(T). Область I (интервал температур от T=0 K до T_S). C увеличением температуры концентрация свободных электронов возрастает за счет ионизации атомов полупроводника и атомов примеси. Но для ионизации атома полупроводника требуется сообщить электрону энергию, не меньшую E_g, поэтому в рассматриваемой области низких температур собственная концентрация носителей заряда пренебрежимо мала. В полупроводнике n-типа имеется донорная примесь, дающая в запрещенной зоне энергетический уровень E_D. Поэтому рост концентрации электронов в рассматриваемом диапазоне температур происходит главным образом благодаря ионизации атомов донорной примеси. Область I называется областью слабой ионизации или областью вымораживания. Границей этого интервала со стороны высоких температур является температура истощения примеси T_S. Если качественно проанализировать связь температуры истощения примеси с глубиной залегания примесного уровня (E_C-E_D) и концентрацией примеси N_д, то станет ясно, что T_S пропорциональна указанной величине

(1.6.7)

Область II (интервал температур от T_S до T_I). При дальнейшем повышении температуры количество ионизированных атомов примеси и, соответственно, концентрация свободных электронов в зоне проводимости возрастают. Наконец, примесь полностью истощается, после чего концентрация свободных электронов остается практически постоянной и равной N_d, так как вся примесь полностью ионизирована и не может служить источником дальнейшего роста числа свободных электронов, поэтому данная область называется областью истощения примеси. Температура T_I является температурой перехода от примесной электропроводности к собственной.

Область 3 (интервал температур больших T_I). При повышении температуры в этой области концентрация электронов возрастает за счет ионизации атомов полупроводника, наступает собственная электропроводность. Температура T_I перехода от примесной электропроводности к собственной пропорциональна ширине запрещенной зоны и концентрации донорной примеси

(1.6.8)

В области слабой ионизации

(1.6.9)

В области истощения примеси

(1.6.10)

В области собственной проводимости

(1.6.11)

где n_i - собственная концентрация носителей заряда в полупроводнике, определяемая как

(1.6.11)

здесь N_C и N_V - эффективная плотность состояний в зоне проводимости и валентной зоне, соответственно

(1.6.12)

(1.6.13)

.7 Донорные и акцепторные полупроводники

Донорные полупроводники - получаются при добавлении в полупроводник элементов, от которых легко "отрывается" электрон. Например, если к четырехвалентному кремнию (или германию) добавить пятивалентный мышьяк (или фосфор), то последний использует свои 4 валентных электрона для создания 4 валентных связей в кристаллической решетке, а пятый электрон окажется "лишним", такой электрон легко отрывается от атома и начинает относительно свободно перемещаться по кристаллу. В таком случае в кристалле образуется избыток свободных электронов. Не следует забывать и об образовании пар электрон - дырка, как это рассматривалось в случае беспримесного полупроводника, однако для этого требуется значительно большая энергия, и поэтому вероятность такого процесса при комнатных температурах достаточно мала [3]

На языке зонной теории появление "легко отрывающихся" электронов соответствует появлению в запрещенной зоне донорных уровней вблизи нижнего края зоны проводимости, как показано на рисунке 1.7.1

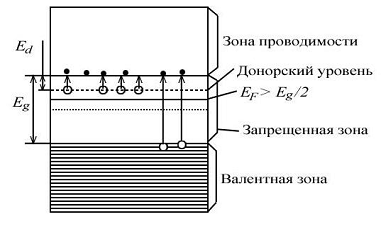

Рисунок 1.7.1 - Схема электронных состояний донорного полупроводника

При температурах порядка комнатной основной вклад в проводимость полупроводника будут давать электроны, перешедшие в зону проводимости с донорных уровней, вероятность же перехода электронов из валентной зоны будет очень мала. электрон акцепторный полупроводник температура

При увеличении температуры значительная часть электронов с малого числа донорных уровней перейдет в зону проводимости, кроме того, вероятность перехода электронов из валентной зоны в зону проводимости станет значительной. Поскольку число уровней в валентной зоне много больше, чем число примесных уровней, то с ростом температуры различие увеличивающихся концентраций электронов и дырок станет менее заметно; они будут отличаться на малую величину - концентрацию донорных уровней. Донорный характер полупроводника при этом будет все менее и менее выражен. И, наконец, при еще большем повышении температуры концентрация носителей заряда в полупроводнике станет очень большой, и донорный полупроводник станет аналогичен беспримесному полупроводнику, а затем - проводнику, зона проводимости которого содержит много электронов.

Уровень Ферми в донорном полупроводнике смещается вверх по шкале энергии, причем это смещение больше при низких температурах, когда концентрация свободных электронов значительно превышает число дырок. При повышении температуры, когда донорный характер полупроводника становится все менее и менее выраженным, уровень Ферми смещается в среднюю часть запрещенной зоны, как в беспримесном полупроводнике.

Акцепторные полупроводники - получаются при добавлении в полупроводник элементов, которые легко "отбирают" электрон у атомов полупроводника. Например, если к четырехвалентному кремнию (или германию) добавить трехвалентный индий, то последний использует свои три валентных электрона для создания трех валентных связей в кристаллической решетке, а четвертая связь окажется без электрона. Электрон из соседней связи может перейти на это пустое место, и тогда в кристалле получится дырка. Это показано на рисунке 1.7.2

В таком случае в кристалле образуется избыток дырок. Не следует забывать и об образовании пар электрон - дырка, как это рассматривалось в случае беспримесного полупроводника, однако вероятность этого процесса при комнатных температурах достаточно мала.

Рисунок 1.7.2 - Образование и движение электронов и дырок в полупроводниках

На языке зонной теории переход электрона из полноценной ковалентной связи в связь с недостающим электроном соответствует появлению в запрещенной зоне акцепторных уровней вблизи нижнего края зоны проводимости. Схема такого состояния показана на рисунке 1.7.3

Рисунок 1.7.3 - Схема электронных состояний акцепторного полупроводника

Электрону для такого перехода из валентной зоны на акцепторный уровень (при этом электрон просто переходит из одной ковалентной связи в почти такую же другую связь) требуется меньше энергии, чем для перехода из валентной зоны в зону проводимости (рисунок 1.7.3), то есть для "полного ухода" электрона из ковалентной связи.

При температурах порядка комнатной основной вклад в проводимость полупроводника будут давать дырки, образовавшиеся в валентной зоне после перехода валентных электронов на акцепторные уровни, вероятность же перехода электронов из валентной зоны в зону проводимости будет очень мала.

При увеличении температуры значительная часть малого числа акцепторных уровней окажется занятой электронами. Кроме того, вероятность перехода электронов из валентной зоны в зону проводимости станет значительной. Поскольку число уровней в валентной зоне много больше, чем число примесных уровней, то с ростом температуры различие увеличивающихся концентраций электронов и дырок станет менее заметно, так как они отличаются на малую величину - концентрацию акцепторных уровней. Акцепторный характер полупроводника при этом будет все менее и менее выражен. И, наконец, при еще большем повышении температуры концентрация носителей заряда в полупроводнике станет очень большой, и акцепторный полупроводник станет аналогичен сначала беспримесному полупроводнику, а затем - проводнику.

Можно показать, что уровень Ферми в акцепторном полупроводнике смещается вниз по шкале энергии, причем это смещение больше при низких температурах, когда концентрация дырок значительно превышает концентрацию свободных электронов. При повышении температуры, когда акцепторный характер полупроводника становится все менее и менее выраженным, уровень Ферми смещается в среднюю часть запрещенной зоны, как в беспримесном полупроводнике.

Итак, при постепенном увеличении температуры наблюдается постепенное превращение как донорного, так и акцепторного полупроводника в полупроводник аналогичный беспримесному, а затем - в полупроводник аналогичный по проводимости проводнику. В этом заключается причина отказа при перегреве полупроводниковых устройств, состоящих из нескольких областей полупроводников донорного и акцепторного типов. При увеличении температуры различия между областями постепенно пропадает и в итоге полупроводниковое устройство превращается в монолитный кусок хорошо проводящего ток полупроводника.

.8 Зависимость концентрации электронов от энергии уровня Ферми

Концентрация электронов в зоне проводимости от донорных примесей

определяется положением уровня Ферми и находится из выражения, связывающего ее с уровнем Ферми,

где EF - энергия уровня Ферми;

Еc- энергия, соответствующая дну зоны проводимости;

k-постоянная Больцмана;

Т-абсолютная температура;

h-постоянная Планка;

mn - эффективная масса электрона.

Для построения зависимости концентрации электронов в зоне проводимости n от уровня Ферми необходимо подставить в уравнение

1.9 Положение уровня Ферми и концентрация свободных носителей заряда в собственных полупроводниках

В собственном беспримесном полупроводнике положение уровня Ферми можно найти из условия, что количество электронов в зоне проводимости равно количеству дырок в валентной зоне: индекс i здесь и далее обозначает принадлежность к собственному полупроводнику.

(1.9.1)

Условие (1.9.1) приводит к тому, что уровень Ферми должен располагаться приблизительно посередине запрещенной зоны. Если уровень Ферми расположить ближе к зоне проводимости, то в таком полупроводнике электронов будет много больше, чем дырок, так как степень заполнения f(E) состояний у дна зоны проводимости существенно больше, чем степень их незаполненности (1-f(E)) у потолка валентной зоны. Функция распределения f(E) для этого случая представлена на рисунке 1.9.1, а, где для удобства сопоставления с энергетическими схемами ось энергий направлена вверх.

Рисунок 1.9.1, а - Функции распределения f(E) в полупроводниках п-типа ().

Рисунок 1.9.2, б - Функции распределения f(E) в полупроводниках п-типа ()

Наоборот, если поместить уровень Ферми вблизи валентной зоны, то дырок в валентной зоне станет много больше, чем электронов в зоне проводимости. Такая функция распределения представлена на рисунке 1.9.2,б

Таким образом, обеспечить равенство количеств электронов и дырок можно только в том случае, если расположить уровень Ферми посередине запрещенной зоны. В общем случае, однако, уровень Ферми в собственном полупроводнике расположен лишь приблизительно посередине запрещенной зоны. Дело в том, что функции плотности состояний в зоне проводимости и валентной зоне могут отличаться друг от друга. Например, если то согласно 1.9.2, б и 1.9.3 плотность состояний в зоне проводимости выше, чем в валентной зоне (при одинаковом расстоянии рассматриваемых интервалов энергии от краев соответствующих зон).

Рисунок 1.9.3 - Зависимость концентрации свободных носителей тока от температуры в собственном полупроводнике

В таком случае для выравнивания концентраций электронов и дырок следует несколько опустить уровень Ферми к валентной зоне. Наоборот, если то уровень Ферми должен быть несколько выше середины запрещенной зоны.

Точное значение энергии Ферми в собственном полупроводнике получим

(1.9.2)

(1.9.3)

При уровень Ферми расположен посередине запрещенной зоны, при повышении температуры он смещается к той зоне, где меньше плотность состояний. Такая зависимость показана на рисунке 1.9.4

Рисунок 1.9.4 - Зависимость энергии Ферми (штрихпунктирная линия) от температуры в собственном полупроводнике

Так как обычно не очень сильно отличается от , то для полупроводников с шириной запрещенной зоны эВ или больше можно считать . Для узкозонных же полупроводников смещение уровня Ферми от середины запрещенной зоны нельзя не учитывать.

Найдём концентрацию свободных носителей тока в собственном полупроводнике:

(1.9.4)

Из (1.6.4) видно, что равновесная концентрация носителей тока в собственном полупроводнике определяется шириной запрещенной зоны и температурой полупроводника, причем зависимость , от Т и очень резкая. Так, уменьшение с 1,12 эВ (кремний) до 0,08 эВ (серое олово) приводит при комнатной температуре к увеличению , на 9 порядков; увеличение температуры германия со 100 до 600 К повышает на 17 порядков. Прологарифмируем выражение (1.9.4)

(1.9.5)

Так как зависит от температуры гораздо слабее, чем по степенному закону, то график зависимости от представляет собой приблизительно прямую линию с угловым коэффициентом .

Для узкозонных полупроводников при повышенных температурах уровень Ферми может оказаться слишком близко (ближе, чем на () к одной из зон или даже к обеим зонам. В таком случае пользоваться выражениями и для невырожденных газов электронов и дырок нельзя и уравнение (1.9.5) следует решать численно.

2. Вычисление температурных зависимостей электрофизических параметров полупроводников

- заряд электрона

- масса покоя атома

- энергия ионизации донорного уровня

- массы электронов по главным осям элипсоидов

- массы дырок по главным осям элипсоидов

- число долин в зоне проводимости

- число долин в валентной зоне

- концентрация донорных атомов

- постоянная Больцмана

- ширина запрещённой зоны

- температура

- постоянная Планка

После чего последовала необходимость перевести их в систему СИ. Теперь, когда все данные перед нами, можно начинать с приближённого расчёта зависимости концентрации электронов от температуры.

2.1 Приближённый расчёт зависимости концентрации электронов от температуры

Для начала я нашла среднюю температуру и эффективную массу электронов и дырок и , которые далее необходимы для вычисления эффективной плотности состояний в валентной зоне и зоне проводимости и

.1.1 Вычисление средней температуры

.1.2 Вычисление эффективной массы электрона и дырки

2.1.3 Вычисление эффективной плотности состояний в валентной зоне и зоне проводимости

Далее я вычислила температуру собственной проводимости и температуру истощения примеси для

.1.4 Расчёт температуры и

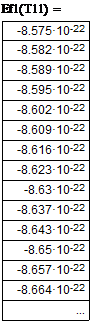

После чего я вычислила концентрацию электронов n(T) для трёх различных областей температур

2.1.5 Область низких температур

.1.6 Область средних температур

Для нахождения концентрации электронов в области высоких температур, я использовала эффективную плотность состояний в валентной зоне и зоне проводимости и для этой области и ширину запрещённой зоны

2.1.7 Область высоких температур

После того, как я нашла концентрацию электронов для различных областей температур, я построила график их зависимости для всех трёх областей от разных диапазонов температур этих областей, используя получившиеся приближённые значения. График такой зависимости представлен в приложении В.

Аналитический расчёт позволяет найти точные значения необходимых параметров.

Для начала я нашёл точные значения температуры собственной проводимости и температуры истощения примеси , используя функцию root, которая используется для нахождения нулей функции.

.2.1 Нахождение точных значений и

Для построения графика зависимости концентрации дырок от температуры для различных областей, представленного в приложении В, я использовал точные значения концентраций в тех же трёх областях.

.2.2 Область низких температур T11 (точные значения)

.2.3 Область средних температур T12 (точные значения)

2.2.4 Область высоких температур T13 (точные значения)

И в заключении я построила график зависимости положения уровня Ферми от всех трёх точных температур , и . График этой зависимости представлен в приложении В.

Заключение

В данной курсовой работе мною был произведён расчёт температурной зависимости концентрации электронов в собственном полупроводнике для приближённых и точных значений, построены графики этих зависимостей. Вычислены температуры переходов к собственной проводимости и истощения примеси.

Данная работа является фундаментом приобретения высоких профессиональных навыков и рассчитана на широкий круг читателей - инженеров, научных работников и студентов младших и старших курсов технических вузов.

Необходимая информация, приведённая в моей курсовой работе, служит для привлечения молодых предприимчивых студентов к активной творческой деятельности в данном развивающимся направлении.

Список используемых источников
