Проект твердотопливной ракеты

Введение

В сложившейся современной сложной международной обстановке Российское правительство следуя принципам мирного сосуществования государств с различными общественными строями прилагает титанические усилия, чтобы предотвратить ядерную войну, сохранить и упрочить мир. Занимаясь мирным строительством необходимо беречь обороноспособность Российского государства, где ослабления мы не вправе допустить ни на секунду. Особое внимание уделяется развитию военной техники и оснащение ею Вооруженных Сил России, обеспечивающих защиту и обороноспособность нашей страны. В настоящее время Российские Вооруженные Силы оснащены новейшей боевой техникой, в любой момент готовой дать отпор агрессору, посягнувшему на независимость России. Основная тяжесть этой задачи ложится на ракетные войска Сухопутных войск, так как именно они являются основной ударной силой. Для выполнения этих задач ракетным войскам необходимо иметь современное высокоточное оружие. Особенно важно выполнение такой задачи, как замена уже устаревших образцов вооружения, на новые, где использованы последние достижения научно-технических работ, новые подходы в проектировании.

РДТТ получили в настоящее время широкое распространение. Этому способствуют такие основные достоинства, как: высокая надежность, простота эксплуатации, постоянная готовность к действию. Ракеты с РДТТ применяют во всех классах современных комплексов военного назначения. Кроме того, ракеты с РДТТ используются в народном хозяйстве (для борьбы с градом, бурение скважин, зондирование высоких слоев атмосферы).

Разнообразие областей применения и выполнения задач способствуют разработке большого числа конструкций, отличающихся габаритными, массовыми, тяговыми, временными и другими характеристиками.

Таким образом, целевой установкой дипломного проекта являлось:

. Спроектировать твердотопливную ракету с дальностью пуска 310 км.

. Разработать механизм отделения БЧ массой 510 кг для проектируемой ракеты.

В первом разделе работы рассмотрена классификация данного типа ракет, проведен анализ требований предъявляемых к ракетам с точки зрения стандартных, эксплуатационных и производственно-экономических требований. Кроме того, произведен выбор и обоснование схемы ракеты. Определен тип старта, двигателя и ККС ракеты. Особое внимание уделено определению применяемых конструкционных материалов и выбору программы полета ракеты.

Во втором разделе дипломной работы разработан алгоритм баллистического расчета ракеты, выведены уравнения ее движения, проведен расчет стартовой массы ракеты и ее составляющих, а также определены геометрические размеры ракеты.

Третий раздел дипломной работы посвящен анализу требований, предъявляемые к системам отделения БЧ, рассмотрены их принципиальные схемы, на основе чего произведен выбор схемы для проектируемой ракеты и расчет конструкции механизма отделения БЧ.

Исходя из темы и целевой установки в результате выполнения дипломной работы разработан проект твердотопливной ракеты с отделяемой в полете БЧ и механизмом ее отделения.

твердотопливный баллистический ракета масса

1. Требования, предъявляемые к ракете, и обоснование ее схемы

1.1 Классификация ракет

Управляемой баллистической ракетой называется беспилотный летательный аппарат, снабженный ракетным двигателем и СУ и предназначенный для доставки БЧ к цели по траектории, которая, за исключением полета с работающим двигателем, представляет собой траекторию полета свободно брошенного тела.

Развитие ракетного вооружения привело к тому, что в настоящее время имеется большое количество различных видов управляемых баллистических ракет, которые в целях установления определенной терминологии, значительно облегчающей работу по созданию, проведению испытаний и их боевой эксплуатации, классифицируют по ряду признаков (рисунок 1.1).

Рисунок 1.1 - Классификация управляемых баллистических ракет

Пуск баллистических ракет обычно производится с поверхности Земли или с борта корабля, а при исследовании штатных пусковых сооружений и подводных лодок - из-под Земли или из-под воды. Целями при пуске управляемых баллистических ракет являются объекты, расположенные на поверхности Земли, поэтому их можно отнести к ракетам класса «земля-земля» или «земля-воздух».

Кроме того, управляемые баллистические ракеты бывают тактические, оперативно-тактические и стратегические. К классу тактических ракет относятся изделия с дальностью пуска до 400 км. В операциях они используются в интересах общевойсковых соединений. Оперативно-тактические ракеты имеют дальность пуска до нескольких сотен километров. Эти ракеты применяют в интересах крупных войсковых соединений.

Управляемые баллистические ракеты можно классифицировать и по ряду других признаков. В частности, по типу применяемого двигателя ракеты можно разделить на следующие группы:

ракеты с ЖРД, работающие на жидком топливе;

ракеты с РДТТ;

ракеты с комбинированными ракетными двигателями, использующими при работе жидкие и твердые топлива.

По типу применяемой СУ ракеты подразделяются на ракеты с автономной и комбинированной СУ.

Автономная СУ основана на применении инерционной системы. Эта система полностью автономна и состоит только из аппаратуры, установленной на борту ракеты.

Комбинированная СУ, наряду с автономной СУ, имеет радиоуправление. Система управляет полетом посредством команд, поступающих с наземного пункта радиоуправления на приборы, находящиеся на борту ракеты. Система радиоуправления, как правило, работает в течение небольшого периода времени перед выключением двигателей, но существенно повышает точность стрельбы. В случае отказа пункта радиоуправления полет обеспечивает автономная система, но точность стрельбы при этом несколько уменьшается.

По числу ступеней ракеты бывают одноступенчатые и составные или многоступенчатые, состоящие из нескольких ступеней.

1.2 Требования, предъявляемые к ракетам

Требования, предъявляемые к управляемым баллистическим ракетам, нельзя рассматривать в отрыве от требований, предъявляемых к ракетному комплексу в целом. Поэтому необходимо определить понятие ракетного комплекса.

В дипломной работе под ракетным комплексом понимается совокупность ракет, пусковых установок, наземной аппаратуры управления, испытательного и подъемно-транспортного оборудования.

Все требования к ракете и ракетному комплексу в целом можно разделить на следующие:

общие,

эксплуатационные,

производственно-экономические.

Общие требования

Общие требования, предъявляемые к ракете, определяют ее основные характеристики: дальность пуска, могущество действия у цели и надежность.

Дальность пуска. Исходя из задач, выполняемых оперативно тактическими ракетами, диапазон их дальностей пусков должен быть от десятков до сотен километров. Пуск одной ракеты в большом диапазоне дальностей с экономической точки зрения невыгоден, т.к. это приводит к усложнению эксплуатации ракеты, уменьшает ее эффективность и маневренность. Поэтому ракеты принято разделять по дальности их действия, предусматривая для каждого типа ракет максимальную и минимальную дальности пуска. Причем минимальная дальность пуска ракет одного типа не должна превышать максимальную дальность пуска ракет другого типа. Кроме того, необходимо иметь в виду, что в общем случае одна и та же ракета, в зависимости от массы применяемой БЧ, может иметь различную дальность пуска и относиться к различным типам.

Могущество действия у цели. Ракеты предназначены для доставки в район цели БЧ, имеющих различные боевые заряды. Поражающим фактором таких БЧ являются ударная волна, световое излучение, радиоактивное излучение продуктов взрыва и проникающая радиация. Удельный вес каждого поражающего фактора может существенно меняться при изменении тротилового эквивалента заряда.

Оптимальные заряды БЧ ракет определяются из условий наиболее эффективного выполнения боевых задач. Ущерб, который ракета наносит противнику, является важнейшей мерой ее эффективности. При оценке общего ущерба, причиняемого несколькими ракетами необходимо определить вероятность поражения, т.е. вероятность эффективного разрушения данной цели при попадании в нее одной ракетой.

Вероятность поражения цели во многом зависит от точности пуска ракеты, поэтому при оценке попадания в цель следует обратить большое внимание на характеристики рассеивания, которые во многом зависят от ряда факторов (совершенства метода управления полетом ракеты, от точности аппаратуры СУ и пр.). Уменьшить рассеивание можно за счет применения комбинированной СУ. Рассеивание ракет характеризуется значениями средневероятных отклонений по дальности и по боковому направлению при максимальной дальности пуска.

Совершенно очевидно, что при отсутствии рассеивания и ошибок пусков любую сложную цель можно уничтожить одной ракетой с самонаводящимися боевыми элементами. Однако имеющиеся в настоящее время ракеты имеют довольно большое рассеивание, в связи, с чем требуемая вероятность поражения цели может быть обеспечена за счет увеличения количества боевых элементов.

Таким образом, оценивая эффективность действия ракеты у цели, необходимо рассматривать совместно точность самонаводящихся боевых элементов, характеристики рассеивания ракет и требуемое при этих данных количество ракет для поражения заданной цели.

Надежность ракет и ракетного комплекса. Одним из показателей, характеризующих боевую эффективность ракетного комплекса, является надежность выполнения боевой задачи. Высокая надежность достигается за счет создания агрегатов и систем, обладающих высокой безотказностью и обеспечения соответствующих условий эксплуатации, обеспечивающих поддержание этой надежности на требуемом уровне.

Надежность комплекса проявляется при эксплуатации ракеты и технологического оборудования ракетного комплекса. При этом под эксплуатацией ракеты и оборудования понимают совокупность следующих этапов: хранение, транспортировка, техническое обслуживание, ремонт, подготовка к использованию и использование по назначению. Под безотказностью понимают способность непрерывно сохранять работоспособность в определенных условиях эксплуатации.

Нельзя забывать о том, что высокая надежность ракетного комплекса в большой степени зависит и от качества подготовки личного состава, его профессионализма. Надежность комплекса, в первую очередь, обеспечивается контролем изготовления агрегатов и систем на заводе, проведением заводских испытаний агрегатов, систем и ракеты в целом, а также проведением испытаний ракеты непосредственно перед пуском. Для уменьшения времени подготовки ракеты и пуску желательно отказаться от предстартовых испытаний, однако в этом случае должны быть предъявлены более жесткие требования к заводским испытаниям.

Сохранность боевого заряда в полете, и безотказное срабатывание взрывателей гарантирует его надежное действие у цели. Для этого БЧ имеют наружную и внутреннюю защиту от аэродинамического нагрева, а также другие устройства, необходимые для эффективного подрыва боевого заряда. На современном этапе развития ракетостроения к надежности ракет предъявляются достаточно высокие требования. Практически надежность агрегатов составляет не менее 80…90%, а отдельных приборов - не ниже 99%.

Эксплуатационные требования

Под эксплуатационными понимают требования, которые обеспечивают сохранность ракеты при транспортировке, хранении, а также позволяют осуществить надежный пуск ракеты в заданном режиме времени.

Время на подготовку к пуску. Требование минимального времени на подготовку к пуску трудно недооценивать. Выполнение этого требования обеспечивает постоянную боевую готовность.

Унификация ракет и наземного оборудования. Желательно, чтобы конструкция ракет позволяла производить пуск с установок любого типа. Выполнение этого требования должно обеспечить надежный пуск ракеты.

Условия транспортирования. Транспортабельность ракет и ракетного комплекса в целом должна быть высокой. Она зависит от размеров ракеты, ее массы и прочностных характеристик, чувствительности элементов ракеты к тряске при перевозке и перегрузке, а также от того, в каком виде перевозится ракета (собранном, отдельными ступенями, с топливом или без топлива).

Основными средствами транспортировки ракет являются специальные колесные, либо гусеничные машины и грунтовые тележки. Кроме того, ракеты можно перевозить железнодорожным, воздушным, водным транспортом.

Прочностные характеристики ракеты в основном выбираются из условия обеспечения прочности ракеты при пуске и в полете. Увеличение прочности ракеты с учетом перевозки нецелесообразно, т.к. оно связано с увеличением конструкционной массы ракеты, а, следовательно - уменьшением дальности пуска. Поэтому прочность ракет при перевозке обеспечивается выбором рациональной конструкции транспортных и подвесно-перегрузочных средств (например, увеличением числа опор и др.), а также ограничением скорости передвижения при транспортировке.

Стойкость при хранении. Это требование имеет важное экономическое значение, т.к. оно характеризует потребную периодичность ремонта ракет. Повышение стойкости при хранении предусматривается целым комплексом мероприятий при создании конструкции ракеты, а именно - выбором соответствующих металлических и неметаллических материалов, применением антикоррозийных покрытий, применением герметичной укупорки ракет и пр. Кроме того, стойкость ракет зависит и от условий хранения.

Высокая ремонтопригодность и удобство проведения технического обслуживания. Под ремонтопригодностью конструкции понимают ее приспособляемость к восстановлению исправности и поддержанию технического ресурса путем предупреждения, обнаружения и устранения неисправностей и отказов. Ремонтопригодность характеризуется затратами труда, времени и средств на такие работы. Конструкция ракеты должна быть удобной для проведения технического обслуживания и всех видов работ в процессе хранения, транспортировки и при проверках. Конструкция агрегатов и ракеты в целом должна позволять механизировать и автоматизировать рабочие места и вспомогательные процессы.

Метеорологические условия применения. Ракетный комплекс должен функционировать при любых реально возможных метеорологических условиях.

Физико-географические условия применения. Ракетный комплекс должен иметь высокую маневренность и проходимость в лесных, болотистых, песчаных и заснеженных местностях. Кроме того, комплекс должен не терять своего работоспособного состояния при его применении в горной местности (как правило - на высоте до 3000 км).

Производственно-экономические требования:

простота и технологичность конструкции;

унификация отдельных узлов и агрегатов ракет;

применение естественных материалов.




1.3 Выбор и обоснование схемы ракеты


Выбор схемы ракеты предусматривает решение следующих задач:

выбор типа двигателя;

выбор типа старта;

выбор конструктивно-компоновочной схемы;

выбор конструкторских материалов;

выбор программы полета;

выбор проектных параметров.

Тип двигателя существенно влияет на конструкцию ракеты в целом. Наиболее широкое применение тактических и оперативно-тактических ракет находят в настоящее время ракетные двигатели твердого топлива. Этот тип двигателя по сравнению с жидкостными двигателями обладает следующими достоинствами: простота конструкции; надежность и безотказность; постоянная готовность к действию; простота эксплуатации.

Исходя из этого в дипломной работе предпочтение отдано твердотопливному ракетному двигателю.

Тип старта во многом предопределяет конструкцию пусковой установки, а так же влияет на конструкцию и характеристики ракеты. Для неуправляемых баллистических ракет может применяться только наклонный старт, для управляемых - как наклонный, так и вертикальный. Влияние типа старта на конструкцию ракеты проявляется через схему ее нагружения при старте, через устройство узлов взаимодействия ракеты с направляющей. Кроме того, тип старта в значительной степени предопределяет значение начальной тяговооруженности n0. При наклонном старте тяговооруженность двигателя должна быть больше, чем при вертикальном старте.

Для проектируемой ракеты целесообразно выбрать наклонный старт, т.к. дальность пуска составляет 310 км, откуда напрашивается вывод о том, что масса проектируемой ракеты будет незначительной.

Конструктивно-компоновочная схема влияет на массовые и геометрические характеристики ракеты, находя отражение в коэффициентах весовых уравнений.

При выборе ККС необходимо принять решение о количестве ступеней, способах установки составных частей ракеты, типе органов управления, например для управляемой ракеты системы разделения ступеней и отделения БЧ и пр.

Количество ступеней ракеты во многих случаях принимается априорно. Для ракет с дальностью пуска до 500 км применяется, как правило, одноступенчатая схема ракеты. Функциональное назначение отсеков ракеты, а для твердотопливной ракеты таковыми являются БЧ, приборный отсек, двигательная установка с РДТТ, хвостовой отсек, а также органы управления и стабилизации, предопределяет их взаимное расположение.

Факел пламени, вытекающий из ракетного двигателя, вынуждает располагать выходной (сопловой) блок двигателя в заднем (т.е. хвостовом) отсеке. Таким образом, часто при выборе ККС приходиться решать вопрос о взаимном расположении БЧ и приборного отсека.

Принципиально возможно и допустимо переднее расположение приборного отсека. Тогда его корпус должен иметь коническую или коническо-цилиндрическую форму. Однако с целью уменьшения инерциальных нагрузок, усложняющих работу чувствительных элементов приборов СУ, последние целесообразно располагать вблизи ЦМ ракеты. Для этого наиболее целесообразным является расположение приборного отсека за БЧ. Чаще всего для твердотопливной УБР с одной ступенью используется следующая компоновка: БЧ - приборный отсек - двигательная установка - хвостовой отсек. При этом часть приборов СУ размещается в хвостовом отсеке. Для проектируемой ракеты выбрана аналогичная ККС, представленная на рисунке 1.2.

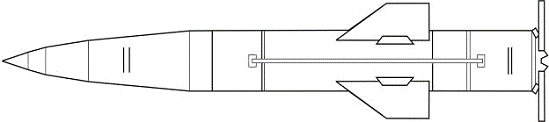

Рисунок 1.2 - Конструктивно-компоновочная схема проектируемой ракеты

Органы управления могут выполняться в виде аэродинамических и газодинамических рулей, отдельных рулевых двигателей, а также поворачивающихся или разрезных сопел и др. В качестве органов управления проектируемой ракеты выбираем газодинамические рули.

Несмотря на то, что отделяемая в полете БЧ за счет введения системы отделения усложняет конструкцию ракеты и снижает ее надежность, при дальности пуска более 300 км просто необходимо применять вариант ракеты с отделяемой БЧ. Эта необходимость диктуется в основном зависимостью величин аэродинамических и тепловых нагрузок пассивного участка траектории от дальности полета.

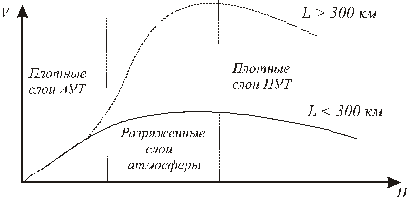

Известно, что чем больше дальность полета, тем большую скорость должна иметь ракета в конце активного участка траектории. В этом случае в плотные слои атмосферы на пассивном участке ракета будет входить с большей скоростью (относительно скорости активного участка траектории), а аэродинамические нагрузки, которые действуют на ракету в процессе ее полета в плотных слоях атмосферы, пропорциональны квадрату скорости.

Для схемы ракеты с отделяющейся БЧ корпус ракетной части должен быть рассчитан на максимальные нагрузки активного участка траектории. Они мало зависят от дальности полета (ракета плотные слои атмосферы проходит примерно с одной и той же скоростью и разгоняется до требуемой скорости уже в разреженных слоях). В итоге, несмотря на то, что система отделения обладает собственной (т.е. дополнительной) массой, стартовая масса такой ракеты с большей дальностью полета оказывается меньше по сравнению с ракетой меньшей дальности с неотделяемой БЧ в своем составе.

Таким образом, можно сделать вывод о том, что при значительных дальностях полета отделение БЧ не только целесообразно, но и необходимо.

Выбор материала конструкции является важным шагом поиска конструктивного решения, поскольку от выбора материала зависят массовые, технологические, эксплуатационные и другие свойства конструкции. При выборе материала необходимо учитывать следующие факторы:

массовые и простые характеристики;

свариваемость;

пластичные свойства;

антикоррозийные свойства;

недефицитность и стоимость.

Перечисленные свойства не всегда оптимально сочетаются в одном материале, поэтому, в зависимости от назначения конструктивного элемента, для которого осуществляется выбор материала, выделяют определенные требования, выполнение которых должно быть обеспечено в первую очередь.

Как правило, определяющим требованием является требование минимальной массы при условии обеспечения неразрушимости конструкции под действием эксплуатационных нагрузок. Можно показать, что данное требование предопределяет выбор материала с высоким значением:

- удельной прочности  для отсеков ракеты с наиболее вероятным разрушением из-за потери прочности (например, камера РДТТ);

удельной жесткости  для отсеков ракеты с возможной потерей устойчивости (общей или местной).

В настоящее время для изготовления отдельных частей корпуса ракеты находят применение высокопрочные стали различных марок, алюминиевые и титановые сплавы, а также композиционные материалы (стеклопластик, углепластик, органопластик, боропластик, боролюминий). Поэтому для проектируемой ракеты выбраны материалы, перечень (с основными механическими свойствами) которых приведены в таблице 1.1.

Таблица 1.1 - Основные механические свойства некоторых конструкционных материалов при нормальной температуре

Материалы

Марка

Характеристики

  GB, МПа               Е, ГПа   ,

кг/м3,

Нм×кг,

Нм×кг



Сталь

4340

1950

203

7800

250

26,0

Алюминиевые сплавы

В95Т

700

71

2700

259

26,3


Выбор приближенной программы движения управляемой баллистической ракеты является одной из частных задач баллистического проектирования.

Под программой полета понимается одна из зависимостей

,  или ,

где , ,  углы тангажа, наклона вектора скорости и атаки соответственно, которые связаны между собой очевидным соотношением (рисунок 1.3).

.

В точной постановке задача выбора оптимальной программы по тангажу u(t) очень сложна и практически не имеет аналитического решения. Однако для целей баллистического проектирования можно ограничиться несколькими приближенными программами.

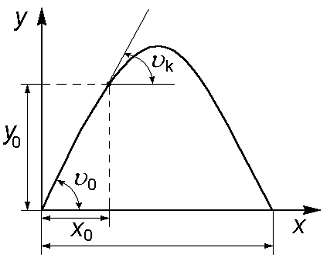

Рисунок 1.3 - Траектория полета ракеты

Например, для управляемой баллистической ракеты близкой к оптимальной является программа, описываемая соотношением

 (1.1)

где угол старта ракеты;

значение угла тангажа в конце активного участка траектории;

текущее значение относительной массы ракеты, равное

.

Начальное значение угла тангажа следует выбирать в пределах

.

Значение  соответствует вертикальному старту. Оптимальное значение угла тангажа в конце активного участка близко к . Если пренебречь высотой конца активного участка траектории по сравнению с радиусом Земли, то более точное значение можно определить из условия

, (1.2)

где  коэффициент, показывающий во сколько раз полная (максимальная) дальность больше дальности пассивного участка траектории, т.е.

. (1.3)

Значение коэффициента  зависит от дальности , причем, чем больше дальность полета, тем меньше значение . Для предварительных расчетов можно принять . При расчетах с использованием ЭВМ эту неопределенность с коэффициентом  можно практически исключить.

С учетом изложенного алгоритм определения значения угла тангажа в конце активного участка траектории следующий: задавшись из рекомендуемого диапазона конкретным значением  по формуле (1.2) найти значение , решить уравнение движения ракеты и получить соотношение полной дальности полета и дальности пассивного участка траектории, т.е. найти .

В соответствии с формулой (1.2) скорректировать значение угла  и вновь провести интегрирование уравнений движения. При необходимости эту процедуру можно повторить, хотя уточнения при повторе будут незначительными.

Проведенные расчеты показывают, что для обеспечения доставки ракеты на максимальную дальность с учетом исходных данных необходимо обеспечить в конце активного участка траектории угол тангажа, равный .

Выбор топлива при проектировании имеет особое значение, т.к. природа топлива и его свойства практически полностью определяют тип двигателя, систему проектных параметров, массу, габариты и баллистические возможности ракеты. Следует также иметь в виду то, что в тактических и оперативно-тактических ракетах около 50% стартовой массы приходится на долю топлива.

Наконец, структура, состав, надежность и боеготовность ракетного комплекса зависят от эксплуатационных свойств топлива. Выбор топлива производится по следующим основным показателям:

величина удельного импульса  и плотность ρТ;

скорость горения u;

чувствительность скорости горения к изменению давления в камере сгорания pK и температуры заряда Тз;

физико-механические свойства.

Чем больше IУ и ρТ, тем меньше масса и габариты ракеты. Поэтому наивыгоднейшим является топливо с таким сочетанием IУ и ρТ, при котором достигается наибольшая величина идеальной скорости ракеты VИ, рассчитываемой по формуле К.Э. Циолковского

, (1.4)

где m0, ,  стартовая масса, масса топлива и масса конструкции соответственно;

 удельный импульс в пустоте.

Представим массу конструкции в виде суммы

, (1.5)

где mКД - масса камеры двигателя, зависящая от объема, рассматриваемого в ней топлива, т.е.

. (1.6)

Тогда (1.4) преобразуется к виду

. (1.7)

Откуда нетрудно видеть, что при одной и той же массе топлива mT, лучшим признается топливо, у которого выше IУ и . Скорость горения топлива u предопределяет удлинение заряда , а оно, в свою очередь, - начальную тяговооруженность n0.

Чувствительность скорости горения к изменению температуры заряда сгорания  и температура заряда определяет разброс параметров двигателя - тяги и времени работы. Чем оно больше, тем больше разброс параметров. Поэтому желательно выбирать топливо с низкой чувствительностью.

Чувствительность к изменению давления характеризуется величиной показателя  в зоне горения

, (1.8)

а чувствительность к изменению температуры заряда - величиной термохимического коэффициента B. Значения этих величин приведены в таблице 1.2.

Топлива с низкой чувствительностью имеют малый показатель n и большой коэффициент B.

Основными физико-механическими характеристиками твердых топлив являются прочность, эластичность и температура стеклования. Прочность задается предельным напряжением , эластичность - предельным относительным удлинением . Для управляемых тактических и оперативно-тактических ракет прочность современных топлив, как правило, оказывается достаточным и может не учитываться при выборе топлива.

Таблица 1.2 - Значения характеристик смесевого твердого топлива СТ 15/18

Величина

Размерность

Значение

Название характеристики

кг/м31767плотность топлива




R

Дж/кг

308

газовая постоянная

К3294температура горения топлива




п

-

1,13

показатель политропии

u1

мм/с

1,9

скорость горения топлива при нормальных условиях

-0,3показатель чувствительности




В

°С

440

термохимический коэффициент

МПа4предельное напряжение сжатия




МПа0,7предельное напряжение растяжения




Е

МПа

16

модуль упругости

%31относительное удлинение




ТСТ

°С

-70

температура стеклования

Н×с/кг2445удельный импульс





Эластичность топлива определяет выбор типа заряда - вкладной или скрепленный с корпусом двигателя. Для скрепленного заряда существует опасность растрескивания и отслоения от стенок корпуса при деформациях двигателя. По этой причине для изготовления скрепленных зарядов пригодны только эластичные топлива, имеющие предельное удлинение eпр и не менее 12…15% менее эластичные топлива пригодны только для вкладных зарядов.

Температурой стеклования ТСТ называется такая температура, при охлаждении до которой топливо теряет свою эластичность и переходит в хрупкое состояние. Эксплуатация ракет при температуре заряда ниже ТСТ недопустима. Поэтому желательно выбирать топливо, температура стеклования, которого ниже -500 °С.

В соответствии с этими требованиями выбираем твердое ракетное топливо СТ 15/18 со скрепленным типом заряда.

Как будет показано ниже, при принятой программе движения ракеты, параметры ее движения в любой момент времени, а, следовательно, и дальность полета, зависят от следующих факторов:

относительной массы топлива

; (1.9)

начальной тяговооружености двигателя

; (1.10)

начальной нагрузки на миделево сечение

; (1.11)

удельного импульса двигателя IУ.

Иначе говоря, дальность полета ракеты можно представить в виде функции

.

Эту зависимость можно рассматривать как обратную функцию вида

.

Оказывается и стартовая масса ракеты m0 при известном топливе, ККС, материалах конструкции может быть представлена в виде функции,

,

а имея в виду зависимость относительной массы топлива

.

Таким образом, если известны максимальная дальность полета Lmax, масса полезной нагрузки mПН, то при выбранных программе полета, топливе, материалах конструкции и ККС, задача баллистического расчета (определение относительного потребного запаса топлива ) и проведение весового анализа (определение стартовой массы m0 и масс составных частей mi) могут быть решены, если известны IУ, n0 и PМ.

Проектными параметрами ракеты называют совокупность исходных величин, задавшись которыми можно однозначно определить основные баллистические, весовые, тяговые и геометрические характеристики ракеты (при условии, что заданы Lmax, mПН и выбраны тип топлива, конструкционные материалы, ККС и программа полета).

Проектные параметры должны удовлетворять ряду требований, а именно:

должны однозначно определять характеристики ракеты;

должны существенно влиять на основные характеристики ракеты;

должны быть независимыми;

должны иметь большой диапазон изменения и их рациональные значения можно достаточно предсказать.

Хотя в уравнениях движения и весовых уравнениях фигурируют в основном параметры IУ, n0 и PМ, практическими параметрами для РДТТ следует считать:

давление в камере pK;

давление на срезе сопла pa;

начальную тяговооруженность n0;

относительное удлинение заряда .

Удельный импульс, являющийся характеристикой энергетических возможностей топлива и организации рабочего процесса в камере ракетного двигателя, можно определить по формуле

; (1.12)

, (1.13)

где коэффициент потерь удельного импульса в камере сгорания;

коэффициенты потерь удельного импульса в сопле и на органах управления соответственно;

работоспособность продуктов сгорания топлива, зависящая от рода топлива;

степень расширения сопла, является функцией степени расширения газа  и показателя процесса истечения n, т.е.

. (1.14)

; (1.15)

. (1.16)

Таким образом, для выбранного топлива величина удельного импульса будет определена как на земле ( МПа), так и в пустоте , если выбраны значения давления в камере pK и на срезе сопла pa.

От величины давлений в камере сгорания pK и на срезе сопла pa зависят удельный импульс IУ, размеры и масса двигателя, т.е. значения давлений pK и pa влияют на массу и на летные характеристики ракеты.

При повышении давления в камере сгорания непрерывно увеличивается удельный импульс РДТТ IУ. Но с повышением pK растет и масса конструкции двигателя, т.к. потребная толщина несущей оболочки камеры сгорания прямо пропорциональна давлению в камере сгорания. В итоге давление pK выгодно повышать лишь до определенных значений. Обоснованный выбор давления pK требует прямых расчетов и последующего анализа параметров ракеты при различных значениях pK.

Исследования показывают, что давление в камере сгорания, отвечающее минимуму стартовой массы ракеты при заданных Lmax и mПН, зависит в основном от свойств топлива, конструкционных материалов для двигателя, относительной длины заряда  и находится в пределах 5…10 МПа.

Выбор давления на срезе сопла производится на основе следующих соображений. Понижение p0 (до определенного предела) при неизменном pK приводит к росту удельного импульса, но одновременно требует увеличения длины сопла, а стало быть, массы сопла и массы основного отсека. Суммарное влияние давления pa таково, что существует вполне определенное значение давления, при котором для обеспечения заданной дальности полета Lmax требуется ракета наименьшей массы. Оптимальные значения pa лежат обычно в пределах 0,05…0,09 МПа. Причем чем больше дальность пуска, тем меньше оптимальное значение pa, а меньшему значению pa соответствует и меньшее наивыгодное значение давления в камере сгорания pK.

При строгом подходе к решению задачи баллистического проектирования описание наивыгоднейших значений pa и pK должно осуществляться совместно. Само решение задачи тогда должно сводиться к прямому расчету стартовой массы m0 при различных сочетаниях pK и pa, построению графиков  и выбору такой комбинации pK и pa, при которой m0 = min, т.е. должна решаться задача оптимизации параметров pK, pa по критерию минимума стартовой массы ракеты m0.

Начальная тяговооруженность двигателя n0 предопределяет величину ускорения ракеты, а стало быть, набора скорости, что приводит к изменению гравитационных и аэродинамических потерь скорости и изменению величины нагрузок, действующих на корпус ракеты. С увеличением n0 интегральные гравитационные потери уменьшаются (ракета быстро удаляется от центра притяжения), суммарные аэродинамические потери возрастают (ракета плотные слои атмосферы проходит с большой скоростью), нагрузки на корпус ракеты также возрастают.

Изменение потерь скорости приводит к изменению потребного запаса топлива , изменению нагрузок на корпус ракеты предопределяет изменение толщины стенок корпуса, а все вместе взятое влияет на величину стартовой массы ракеты m0.

Отыскание оптимального значения n0 должно сводиться к прямому расчету стартовой массы m0 при различных значениях n0 и выбору из этой совокупности того значения, при котором стартовая масса имеет минимальное значение.

Из опыта создания ракет можно рекомендовать следующие значения:

 - для управляемых ракет с вертикальным стартом;

 - для управляемых ракет с наклонным стартом.

Относительное удлинение заряда  во многом предопределяет тяговооруженность ракеты. Действительно, тяга двигателя равна

,

где  площадь горящей поверхности, зависящая как от формы заряда, так и его длины lз.

Оказывается, что ракета с двигателем твердого топлива может обладать хорошими характеристиками только при определенном сочетании свойств топлива, формы заряда и его относительной длины.

Плотность твердых топлив  колеблется в пределах от 1700 до 2000 кг/м3. Выбор формы заряда также ограничен. Поэтому большое значение имеет подбор топлив с приемлемой скоростью горения u и выбор относительной длины заряда .

Расчеты показывают, что рациональное значение  лежит обычно в пределах 3…5. Задача состоит в подборе такого сочетания формы заряда и скорости горения, которое обеспечило бы близкое к оптимальному удлинение заряда. Для решения данной задачи получим уравнение, связывающее эти параметры.

По определению, нагрузка на миделево сечение

. (1.17)

Тяга двигателя у Земли

, (1.18)

где  площадь горящей поверхности, рассчитываемая по выражению

.

Коэффициент формы заряда kФ представляет собой отношение площади горящей поверхности канального заряда к длине канального заряда, а диаметр внутреннего канала.

При проектировании канально-щелевого, звездообразного заряда можно принять kФ =1,8…3,0. Тогда нагрузка на миделево сечение запишется

. (1.19)

Здесь  показывает соотношение диаметров заряда и ракеты. При проектировании можно принять, что  для скрепленного заряда и  для вкладного заряда.

Имея в виду условие прочности заряда , отношение

.

Тогда окончательно можно записать

Па.

Порядок предварительного выбора значений проектных параметров следующий:

. Выбираются значения pK и pa.

В работе принимаем pK = 8 МПа, а pa =0,07 МПа.

. Для выбранного типа топлива и значений pK, pa рассчитываются удельный импульс на Земле  и в пустоте  по выражениям (1.12) (1.13) соответственно:

; * .

. Рассчитывается скорость горения топлива u, соответствующая выбранному давлению в камере сгорания pK

 м/с,

где подставляется в МПа;

u1, n - некоторые константы для данного топлива (таблица 1.2).

. Выбирается значение начальной тяговооруженности n0, исходя из типа проектируемой ракеты (n0 принимаем равным 4).

. Из области рациональных значений 3…5 выбирается относительное удлинение заряда . Большему значению тяговооруженности соответствует большее значение . Допускается относительная длина заряда до 7 единиц.

. По формуле (1.17) рассчитывается нагрузка на миделево сечение. Если PM оказывается в пределах (0,6…1,2)×105 Па для управляемой ракеты, то предварительный выбор проектных параметров можно считать удавшимся. В противном случае следует пересмотреть значения проектных параметров.

Кроме параметров pK, pa, n0, , PM в уравнениях движения и в весовых уравнениях будем использовать и другие параметры. В частности:

идеальное время работы двигателя

 c;

текущее значение относительной массы ракеты

,

причем относительная масса ракеты в конце активного участка траектории, равная (с учетом времени работы двигателя )

.

При пуске на максимальную дальность в конце активного участка траектории топливо должно все выгореть, поэтому относительный запас топлива

,

где коэффициент, учитывающий достартовый и гарантийный запасы топлива.

Одна и та же дальность полета может обеспечиваться при различных сочетаниях проектных параметров pK, pa, n0, . Но изменение сочетания проектных параметров влечет изменение стартовой массы и размеров ракеты. Задачу по отысканию сочетания проектных параметров, обеспечивающих наиболее приемлемый вариант ракеты, называют задачей оптимизации проектных параметров. Она может быть сформулирована следующим образом.

Определить значения проектных параметров pK, pa, n0, , которые при выбранных конструктивно-компоновочной схеме ракеты, типе топлива, конструкционных материалах, законе управления, а также заданных Lmax и mПН обеспечивают наименьшее значение стартовой массы ракеты m0.

В принципиальном плане данная постановка задачи не вызывает особых трудностей ее решения. Трудности обусловлены огромным объемом вычислений, которые немыслимы без использования ЭВМ.

В первом разделе приведена классификация управляемых баллистических ракет и требования предъявляемые к ним. Управляемые баллистические ракеты классифицируются по ряду признаков: по месту старта и цели; по боевому назначению; по типу двигателя; по типу СУ; по числу ступеней и способам их соединения.

Тактико-технические требования основываются на анализе боевого применения проектируемой ракеты и должны учитывать накопленный опыт создания аналогичных ракет, а также технические возможности. Конечной целью разработки ракеты является достижение максимальной эффективности ее действия как боевого средства, удобства эксплуатации и технологичности изготовления. Кроме того, все предъявляемые требования должны обеспечить безотказный пуск ракеты в заданное время и ее полет по заранее рассчитанной программе. Особый акцент делается на производственно-экономические требования. Тактико-технические требования, предъявляемые к проектируемой ракете значительно выше, чем требования, предъявляемые к предыдущим ракетам того же класса. Заказчику нужна ракета, имеющая небольшие габариты и массу с высокой точностью попадания. Ракета должна использоваться в различных климатических условиях, и в любой местности.

Кроме того, в первом разделе дипломной работы проведен выбор и обоснование схемы ракеты.

Прежде чем приступить непосредственно к расчету стартовой массы и геометрических размеров, необходимо провести баллистический расчет.

Основной целью баллистического расчета является определение относительного потребного минимального запаса топлива , обеспечивающего достижения требуемой дальности Lmax. Решение данной задачи основывается на анализе уравнений движения ракеты, которые в зависимости от принятых допущений могут иметь различную степень сложности.

2. Баллистический расчет

2.1 Уравнения движения ракеты

При проектировании рассматривают упрощенные уравнения движения центра масс ракеты относительно стартовой системы координат, связанных с Землей, которую считают неподвижной. Будем пренебрегать боковым движением и влиянием вращательного движения ракеты на дальность. Кроме того, для управляемой ракеты будем считать СУ идеальной, т.е. в каждый момент времени угол тангажа u равен своему программному значению.

Для вывода уравнений движения на активном участке траектории рассмотрим схему сил, действующих на ракету (рисунок 2.1). Движение будем рассматривать в центральном поле тяготения относительно осей прямоугольной стартовой системы координат, начало которой совпадает с точкой старта.

При принятых допущениях уравнения движения примут вид:

 (2.1)

где m - текущие значение массы ракеты;

P - сила тяги двигателя;

RX, RY - сила лобового сопротивления и подъемная сила;

u - угол тангажа;

θ - угол наклона вектора скорости к плоскости стартового горизонта;

h - полярный угол;

g - ускорение свободного падения.

Рисунок 2.1 - Траектория движения ракеты

Поскольку при решении прямой задачи баллистического проектирования характеристики ракеты неизвестны, то преобразуем уравнения движения так, чтобы они были записаны через проектные параметры.

Относительная масса ракеты

,

где идеальное время.

Тогда текущее значение массы рассчитывается по формуле

.

Сила тяги ракетного двигателя равна

,

где ,  сила тяги в пустоте и на Земле соответственно;

, давление воздуха на данной высоте и на поверхности Земли соответственно.

Считаем, что атмосферное давление  меняется с высотой согласно принятой модели атмосферы.

Учитывая, что

,

найдем

,

где , значения удельного импульса в пустоте и на Земле, являющегося характеристикой топлива и выбранных значений давления в камере сгорания и на срезе сопла.

Известно, что сила лобового сопротивления определяется по формуле

.

Тогда

.

По аналогии можно записать, что

.

Пользуясь понятием коэффициента перегрузки  (), уравнения движения (2.1) ракеты можно записать в виде

 (2.2)

где

 (2.3)

Система дифференциальных уравнений (2.2) оказывается оправданной как для активного, так и для пассивного участков траектории. Необходимо лишь иметь ввиду, что на активном участке траектории , а на пассивном . Кроме того, относительная масса ракеты на пассивном участке траектории неизменна, т.е. .

Для целей расчета корпуса ракеты на прочность нужны значения коэффициентов перегрузки по осям связанной системы координат

 (2.4)

Для определения правых частей дифференциальных уравнений в соответствии с рисунком 2.1 имеем

; ;

В начальный момент времени, т.е. в точке старта ракеты, когда  естественно необходимо принять , где начальный угол тангажа (угол старта ракеты).

Коэффициенты аэродинамической силы СX и CY можно рассматривать по приближенным зависимостям

 (2.5)

где

 (2.6)

 (2.7)

 (2.8)

; . (2.9)

2.2 Определение составляющих стартовой массы ракеты

Задача определения стартовой массы ракеты однозначного решения не имеет, так как масса ракеты включает массу многих отдельных элементов.

Стартовая масса ракеты m0 обычно определяется из уравнения существования ракеты. Необходимо определить относительную массу проектных частей корпуса ракеты , которые определяются на основе метода весового подобия по существующим прототипам ракет с учетом статистических данных. Стартовая масса ракеты представляется в виде масс, так называемых проектных частей.

Для проектируемой ракеты с РДТТ:

, (2.10)

где mПО - масса приборного отсека;

mдв - масса двигателя;

mТ - масса топлива;

mХО - масса хвостового отсека;

mОУ,С - масса органов управления и стабилизации;

mарм - масса арматуры;

mПН - масса полезной нагрузки, равная

. (2.11)

Разделив правую и левую части уравнения на m0 и решив уравнение относительно m0, получим уравнение существования ракет - уравнение Балховитинова

, (2.12)

где коэффициент качества двигателя;

 относительная масса конструкции, определяемая по формуле

. (2.13)

В выражении (2.13) приняты следующие обозначения:

относительные массы i-х отсеков;

 относительная масса приборного отсека;

относительная масса хвостового отсека;

относительная масса органов управления и стабилизации;

относительная масса арматуры.

Исходя из исходных данных задания кг и кг масса полезной нагрузки проектируемой ракеты (2.11) равна

кг.

Известно, что коэффициент качества двигателя для управляемых баллистических ракет лежит в пределах от 0,2 до 0,25. Для проектируемой ракеты принимаем .

Относительные массы приборного, хвостового отсеков и других элементов конструкции зависят от стартовой массы ракеты и определяются из графиков, полученных на основе прямых расчетов и данных прототипа

; ;

; .

По формуле (2.13) определяем относительную массу конструкции .

Имея относительный запас топлива  по выражению (2.12) определим стартовую массу ракеты

кг.

Масса отдельных проектируемых частей и отсеков определяется на основе стартовой массы, т.е.

. (2.14)

Тогда

кг;

 кг;

 кг;

 кг;

 кг;

 кг.

Таким образом, общая масса ракеты равна

кг.

2.3 Определение геометрических характеристик ракеты

Геометрические размеры ракеты с РДТТ определяются размерами, входящих в него частей, а именно - БЧ, приборного и хвостового отсеков, а также двигательной установки. В частности выражение для расчета общей длины ракеты может быть представлено в виде

,

где lГЧ - длина головной части;

lПО - длина приборного отсека;

lКС - длина камеры сгорания двигательной установки;

lХО - длина хвостового отсека.

Основными параметрами, характеризующими геометрические размеры РДТТ, являются его длина и диаметр. Диаметр двигателя, как правило, равен диаметру ракеты. Числовые значения этих величин могут быть получены по соответствующим формулам:

;

,

где lз - длина заряда твердого топлива;

lСБ - длина соплового блока;

наружный диаметр заряда (без бронировки);

коэффициент увеличения двигателя по сравнению с длиной заряда;

коэффициент, учитывающий бронировку заряда и толщину камеры сгорания.

В дальнейших расчетах принимаем  и .

Как правило, приборы, находящиеся в хвостовом отсеке, размещены вокруг соплового блока, поэтому длина хвостового отсека совпадает с длиной соплового блока.

В качестве заряда выбираем скрепленный заряд, поэтому щели на заряде расположены по его торцам.

Исходными данными для расчета являются:

характеристика заряда: скрепленный, с торцевым расположением четырех щелей, бронированный по наружной поверхности и заднему торцу;

- стартовая масса ракеты кг;

масса топлива  кг;

удлинение заряда ;

время работы двигателя с;

сила тяги на Земле, равная

Н.

Толщина горящего свода определяется по следующему выражению

м. (2.15)

С учетом диаметра воспламенителя, определенного из условия прочности, диаметр заряда равен

, (2.16)

где .

Принимаем , тогда

м.

Для определения диаметра внутреннего канала твердотопливного заряда необходимо обеспечить выполнение двух условий. Первое - обеспечение устойчивости горения твердотопливного заряда и второе - обеспечение его прочности.

Из условия обеспечения устойчивости горения диаметр внутреннего канала рассчитывается по формуле вида

. (2.17)

Принимаем , тогда

м.

Из условия обеспечения прочности заряда диаметр внутреннего канала определяется по следующему выражению

м. (2.18)

Окончательно принимаем диаметр канала м.

Площадь поверхности горения заряда равна

м2. (2.19)

По статистическим данным ширина щели равна

м. (2.20)

Длина заряда со щелями на одном торце

, (2.21)

м.

После того, когда определена длина заряда, необходимо уточнить удлинение заряда

. (2.22)

Определяем глубину щелей

м. (2.23)

Диаметр двигателя рассчитывается по формуле

м. (2.24)

Длина двигателя равна

м. (2.25)

Длина БЧ определяется на основе данных об аналогах и прототипах, а именно

м. (2.26)

Аналогично определяется длина приборного отсека

м. (2.27)

Учитывая, что длина хвостового отсека равна длине соплового блока, получим

м. (2.28)

В заключение необходимо рассчитать относительное удлинение ракеты

м. (2.29)

Таким образом, закончено общее проектирование ракеты, т.е. определены ее масса, масса составных частей, геометрические размеры всей ракеты и ее элементов.

Таким образом, во втором разделе дипломной работы по заданным исходным данным: максимальной дальности пуска  км и массе полезной нагрузки 510 кг, а также данным, полученным в первом разделе, проведен баллистический расчет проектируемой ракеты с использованием ЭВМ. В результате получена величина относительного запаса топлива , которая в дальнейшем использована для расчета геометрических и массовых характеристик ракеты.

Получены следующие характеристики спроектированной одноступенчатой твердотопливной ракеты:

длина         - 8,38 м;

диаметр - 0,84 м;

масса ракеты - 3911 кг;

относительное удлинение ракеты - 9,94.

3. Конструирование ракеты

С отрицательными последствиями конструкции ракеты с отделяемой БЧ приходиться мириться, т.к. для ракет с большими дальностями полета преимущество, заключающееся в величине стартовой массы ракеты более существенно. И связано это со следующими факторами.

Известно, что чем больше дальность полета ракеты, тем большую скорость она должна иметь в конце АУТ. Аэродинамические нагрузки пропорциональны квадрату скорости, а тепловые - изменяются примерно по закону кубической параболы.

Плотные слои атмосферы АУТ все ракеты (независимо от дальности) проходят практически с одинаковыми скоростями (скорость всех ракет в пределах высоты от земли до 20 км изменяется от нуля до некоторой величины примерно для всех ракет с одинаковым темпом). Из этого следует, что максимальные аэродинамические и тепловые нагрузки АУТ различных ракет примерно одинаковы.

В плотные слои атмосферы ПУТ различные ракеты входят с разными скоростями. Если ракета большой дальности пуска, то она в разреженных слоях атмосферы приобрела большую скорость и с этой скоростью входит в плотные слои. Если же дальность пуска небольшая, то она входит в плотные слои ПУТ примерно с такой же скоростью, что и прошла АУТ (рисунок 3.1).

Рисунок 3.1 - К определению целесообразности отделения БЧ

Таким образом, максимальные нагрузки ПУТ существенно зависят от дальности пуска. Откуда следует, что при пусках на дальности до 300 км, максимальные нагрузки АУТ и ПУТ соизмеримы и корпус ракеты рассчитывается на эти максимальные нагрузки.

При дальности более 300 км максимальные нагрузки ПУТ значительно больше нагрузок АУТ и чем больше дальность полета, тем больше эта разность. Тогда оказывается, что масса корпуса ракеты, рассчитанной по нагрузкам ПУТ, будет больше массы ракеты, рассчитанной по нагрузкам АУТ.

Например, тепловые потоки, подводимые к корпусу ракеты на ПУТ при дальностях чуть более 300 км в пять раз превышают тепловые потоки АУТ. При дальности 600 км тепловые потоки ПУТ уже в десять раз превышают тепловые потоки АУТ.

В связи с изложенным выше, корпус боевой и ракетной части (если БЧ неотделимая) требуется защищать от действия высоких температур при полете на ПУТ, применяя теплозащитные покрытия, за счет чего увеличивается масса ракеты. Здесь необходимо отметить, что с увеличением дальности пусков вес теплозащитного покрытия ракеты увеличивается по закону кубической параболы.

Применение отделяемой в полете БЧ исключает необходимость усиления и применения теплозащитного покрытия корпуса ракетной части, поскольку он рассчитывается на нагрузки АУТ, которые (при больших дальностях) гораздо меньше нагрузок ПУТ. Корпус ракетной части оказывается более легким, а, следовательно, стартовая масса ракеты уменьшается.

Для ракеты с отделяемой в полете БЧ отпадает необходимость в стабилизирующем оперении, поскольку стабилизация на АУТ обеспечивается системой управления, а на ПУТ в стабилизации нуждается лишь БЧ.

Следовательно, применение отделяемой в полете БЧ для ракет большой дальности пуска является не только целесообразным, но и необходимым.

Для управляемых в полете на АУТ твердотопливных ракет отделение БЧ является желательным ввиду необходимости борьбы с нестабильным по величине импульсом последействия при выключении двигателя.

Большой разброс импульса последействия в ракетах с РДТТ является основной причиной низкой точности пусков, что делает целесообразным применение отделяемых БЧ при меньших, чем у ракет с ЖРД, дальностях пуска.

Таким образом, применение отделяемых в полете БЧ позволяет уменьшить стартовую массу ракеты и повысить точность пусков.

Кроме того, применение отделяющихся БЧ увеличивает вероятность преодоления противоракетной обороны противника, т.к. усложняется задача опознавания цели, поскольку корпус ракеты и БЧ движутся по различным траекториям. Радиус зоны поражения, в которой корпус отделяющейся БЧ может подвергнуться механическому разрушению, меньше радиуса зоны поражения корпуса ракеты, имеющего обычно меньшую, чем у БЧ, прочность и жесткость.

3.1 Требования, предъявляемые к системам отделения и их принципиальные схемы

К системам разделения относят системы отделения БЧ, системы разделения ступеней и системы сброса хвостовых отсеков или различного рода обтекателей. Принципиально все эти системы идентичны.

Система отделения БЧ предназначена для ее надежного крепления к корпусу ракеты при помощи быстроразъемного устройства, а также для отделения БЧ в конце АУТ.

Система отделения должна обеспечивать выполнение следующих основных требований:

надежное крепление БЧ к корпусу при наземной эксплуатации и в полете;

должна быть компактной и иметь небольшую массу;

должна обеспечивать надежное отделение БЧ и минимальное ее возмущение при разделении;

должна быть безопасной и простой в эксплуатации.

Заметим, что под надежным понимают такое отделение, при котором исключается догон отделившейся БЧ корпусом ракеты, а следовательно, и их взаимное соударение. Для этого энергия, используемая для отделения должна быть достаточной, а само отделение происходить в расчетный момент времени по команде СУ.

Не выполнив эти условия, отделение может не произойти вовсе, или БЧ получит чрезмерные возмущения, существенно изменяющие параметры ее движения и увеличивающие рассеивание.

В процессе отделения относительное ускорение, скорость и перемещение корпуса ракеты и БЧ должны быть стабильными от ракеты к ракете и возможно ближе соответствовать расчетным; отклонение их от расчетных приводит к рассеиванию точек падения БЧ.

Требование минимальных возмущений является определяющим при выборе принципиальной схемы системы отделения применительно к конкретной ракете. Учитывают это требование и при выборе момента отделения.

При отделении БЧ может получить два вида возмущений: отклонение вектора абсолютной линейной скорости и угловые скорости вращения относительно ее ЦМ.

Основной причиной, вызывающей отклонения вектора абсолютной скорости, является разброс таких параметров, как импульс тяги последействия двигателя, время срабатывания системы отделения, масса ракеты в момент отделения, энергетические характеристики системы отделения.

Причинами появления угловых скоростей вращения БЧ вокруг собственного ЦМ могут быть: упругие поперечные колебания корпуса ракеты в период отделения, наличие эксцентриситета тяги последействия и эксцентриситета в действии сил механизмов отделения. Заметим, что возмущения вектора абсолютной скорости приводят к отклонению точек падения в результате рассеивания траекторий всего ПУТ, тогда как угловые скорости вращения БЧ, вызывают отклонение точек падения в результате рассеивания траекторий лишь на атмосферном ПУТ вследствие ухудшения условия стабилизации БЧ.

Надежность крепления БЧ к корпусу ракеты должна обеспечиваться на всех этапах эксплуатации от момента пристыковки до момента отделения. Детали средств крепления должны быть рассчитаны на нагрузки, возникающие при работах с ракетой при подготовке ее к пуску, при пуске и на активном участке траектории. Средства крепления БЧ ракет подвижных ракетных комплексов, кроме того, необходимо рассчитывать на нагрузки, возникающие при транспортировке.

Компактность и небольшая масса системы являются очень важными для ракет, поскольку увеличение массы конструкции ракеты уменьшает дальность полета, а увеличение габаритов может ухудшить ее аэродинамические характеристики и условия эксплуатации. Желательно, чтобы устройства системы отделения не требовали специальных объемов внутри отсеков, а использовали объемы корпуса ракеты, остающиеся незаполненными. При размещении агрегатов системы отделения над обводом ракеты особенно важно, чтобы их габариты были небольшими в целях уменьшения аэродинамических сил.

Система отделения состоит из механизма крепления БЧ к корпусу ракеты, механизма разведения и элементов электроавтоматики.

Первые крепят БЧ к корпусу ракеты и освобождают БЧ от некинематической связи с корпусом в момент отделения. Вторые сообщают относительное движение БЧ и корпусу. Для сообщения относительного движения механизмы отделения используют либо энергию, аккумулированную в них, либо энергию встроенного потока воздуха.

В качестве средств крепления БЧ к корпусу ракеты обычно применяются быстроразъемные устройства:

разрывные болты;

шариковые замки;

цанговые замки;

клеммные кольца.

Для ориентации БЧ и корпуса ракеты используются направляющие штыри или шпильки. Разрывные болты, шариковые и цанговые замки, клеммные кольца работают только на растяжение. Направляющие шпильки работают на срез, воспринимая перерезывающие силы и крутящие моменты.

Разрывные болты имеют осевой канал, заполненный пиротехническим составом с воспламенителем, дающим форс пламени, для поджига пиротехнического состава. Канал герметизируется. В момент разделения электрический сигнал подается на воспламенитель, происходит воспламенение пиротехнического состава с выделением большого количества газов, благодаря чему создается высокое давление в канале разрывного болта. От сил давления болт разрывается по ослабленному поперечному сечению (сечение с кольцевой проточкой) и силовая связь двух элементов, скрепленных болтом, нарушается. Разрывные болты просты по устройству, имеют небольшую массу, однако, при большем количестве (более трех) болтов трудно обеспечить одновременность их разрыва. Кроме того, при затяжке разрывные болты требуют применения моментных ключей.

Шариковые замки осуществляют силовую связь между скрепляемыми деталями при помощи шариков, часть поверхности которых опирается на выступы одной детали, а другая часть - на элемент второй детали.

Утапливая шарики в одну из деталей, нарушается силовая связь с другой деталью и происходит их быстрое рассоединение.

Цанговые замки осуществляют силовую связь между скрепляемыми элементами с помощью цангового захвата.

Шариковые и цанговые замки сложнее по конструкции, чем разрывные болты. Их масса больше массы разрывных болтов, однако, они позволяют быстрее соединить детали друг с другом, чем с помощью разрывных болтов.

Разрывные болты, шариковые и цанговые замки могут применяться по одному (при расположении их на продольной оси БЧ корпуса ракеты) или по несколько штук.

В последнем случае они располагаются по периметру поперечного сечения и соединяют между собой стыковочные шпангоуты и корпус ракеты. При центральном расположении (на продольной оси БЧ) разрывные болты или шариковые (цанговые) замки должны иметь большую массу, чтобы обеспечить прочность (нераскрытие) стыка БЧ и корпуса. При расположении их по периметру шпангоуты оказываются нагруженными сосредоточенными осевыми силами в местах постановки шариковых (цанговых) замков и разрывных болтов, что требует усиления и утяжеления шпангоутов.

Клеммные кольца выполняются из шарнирно-соединенных сегментов, имеющих в поперечном сечении корытообразную форму, стяжного винта и разрывных болтов, разрушающих кольцо. КК обеспечивает высокую надежность стыка и разрушения силовой связи между отсеками за счет равномерно распределенной нагрузки по периметру шпангоутов.

Нарушение механической связи БЧ с корпусом ракеты не обеспечивает их надежного разделения. Для разделения БЧ с корпусом необходимо приложить усилие. Это усилие создает механизм разведения.

В зависимости от места приложения и направления действия сил, от действия которых происходит отделение БЧ, возможны три группы механизмов:

тормозящие (ускоряющие);

расталкивающие;

комбинированные.

Первый тип механизмов притормаживает корпус ракеты; второй - расталкивает БЧ и корпус ракеты силами, действующими в направлении их продольных осей; третий - сочетает расталкивание или притормаживание с поворотом корпуса ракеты вокруг ЦМ.

Торможение ракетной части производится следующими средствами:

тормозными двигателями;

соплами противотяги;

аэродинамическими силами (тормозные щитки).

Система с тормозными двигателями практически не вызывает возмущений БЧ и хотя является более тяжелой, чем любая расталкивающая система находит широкое применение.

Сопла противотяги идентичны системе с тормозными двигателями.

Торможение корпуса РЧ аэродинамическими силами возможно на ракетах, у которых отделение происходит в достаточно плотных слоях атмосферы.

Принципиально могут использоваться ускоряющий (двигатель на БЧ) или комбинированный механизмы.

Расталкивающие механизмы действуют на БЧ и корпус силами в направлении продольной оси ракеты. К таким устройствам относятся:

пружинные;

пневматические;

пороховые механизмы (толкатели).

Пружинный толкатель самый простой и надежный (но, как правило, самый тяжелый) может выполняться в виде одной или нескольких автономных толкателей - пружин.

Источником энергии пружинного толкателя является потенциальная энергия сжатия пружины. Для пневматических и пороховых механизмов источником энергии служит сжатый газ.

Пневмотолкатель представляет собой шток с поршнем, помещенный в цилиндр, закрепленный на корпусе ракеты. Ось цилиндра совпадает с осью ракеты. Отделение БЧ происходит в результате воздействия штока на БЧ в момент, когда за поршнем создается необходимое давление при сравнительно малом весе.

Толкатель состоит из корпуса, стакана, цилиндра, порохового заряда и электровоспламенителя. Корпус толкателя закреплен на крышке, соединенный с задним шпангоутом, а стакан толкателя соединен гайкой со втулкой рамы.

Рама состоит из шпангоута, труб и втулки. На трубах рамы закреплены разъемы для электрической стыковки изделия с системой автоматики ракетной части. Механическая стыковка боевой и ракетной частей производится через шпангоут рамы БЧ аналогично стыковке штатных БЧ. На нисходящем участке траектории по команде СУ на отделение БЧ срабатывают электровоспламенители, а затем детонирующие дистанционные удлиненные заряды устройств разрезания клеммного кольца, после чего через 0,1 с - электровоспламенитель толкателя. Клеммное кольцо сбрасывается, рама с ракетной частью отделяется от БЧ, а через 0,1 с толкатель с требуемым усилием обеспечивает разведение БЧ и ракетной части на требуемое расстояние. При этом расстыковываются отрывные разъемы и разобщают цепи приборов боевой и ракетной частей.

На рисунке 3.7 показана одна из возможных принципиальных схем пружинного толкателя. Толкатели удерживаются во взведенном состоянии чеками 1, фиксирующими стаканы 3 в корпусах 4. По окончании пристыковки БЧ чеки 1 удаляют, в результате стаканы 3 опираются на днище корпуса БЧ. При обрыве разрывных болтов пружины 2 разжимаются и расталкивают БЧ и корпус ракеты. Пружинные толкатели являются самыми тяжелыми из расталкивающих механизмов, но зато и самыми простыми.

Рисунок 3.7 - Принципиальная схема пружинного толкателя

Для надежного разделения ракетной части и БЧ выбрали пружинный расталкивающий механизм, как самый простой и надежный. Поэтому при дальнейшем расчете механизма отделения БЧ остановимся именно на пружинном механизме (толкатель).

3.2 Конструкция и расчет механизма отделения

Решая задачи расчета, сделаем следующие допущения:

угол атаки вследствие его малости полагаем равным нулю;

угловые колебания ракеты относительно поперечных осей в момент отделения отсутствуют;

масса корпуса ракеты и аэродинамические силы за время отделения остаются постоянными;

силами сопротивления штепсельных разъемов и пневматических за малостью пренебрегаем.

Уравнение относительного движения имеет вид:

, (3.1)

где относительное перемещение корпуса ракеты и БЧ;

сила механизма отделения;

аэродинамические силы лобового сопротивления БЧ и корпуса ракеты;

сила тяги в период последействия;

масса БЧ и корпуса ракеты в момент отделения.

Допустим, что расталкивающий механизм включается в действие по окончании периода последействия, поэтому тяга двигателя отсутствует (P = 0).

Необходимое условие отделения - получение положительного относительного ускорения , тогда из уравнения (3.1) имеем

,

откуда необходимая сила отталкивания будет равна

. (3.2)

При выполнении этого условия отделение произойдет, но не исключается догон корпусом ракеты отделившейся БЧ. Таким образом, неравенство (3.2) является необходимым, но недостаточным условием отделения.

Расчеты показывают, что резкое возрастание сил лобового сопротивления происходит при отходе БЧ на некоторую длину L0. При этом лобовое сопротивление корпуса ракеты возрастает на значительно большую величину (из-за волнового сопротивления, вышедшего из аэродинамической тени переднего торца), чем лобовое сопротивление БЧ (в результате появления донного разрежения). Их величины определяются диаметрами и аэродинамическими формами БЧ и корпуса ракеты.

Таким образом, чтобы надежно определить БЧ, необходимо обеспечить ее отход от корпуса ракеты на некоторую длину L0 (будем назвать ее достаточной длиной отхода). Расчеты показывают, что длиной отхода L0 будет

м,

где диаметр корпуса ракеты.

Выполнение этого условия и будет достаточным условием отделения.

Запишем уравнение относительного движения после окончания работы механизма

, (3.3)

Начальными условиями для решения уравнения (3.3) будут

при  , ,

где относительная скорость БЧ в конце хода толкателя;

рабочий ход толкателя, который принимаем равным м.

Решение уравнения (3.3) запишется так:

 (3.4)

На пути хода толкателя от 0 до 10 скорость  возрастает от 0 до V0, а затем вновь падает до 0. Для надежного отделения в конце его должно быть

при  , . (3.5)

Если через  обозначить относительную скорость отделения в конце хода толкателя, необходимую, чтобы обеспечить условия (3.5), то систему (3.4) можно записать в виде

 (3.6)

Решая систему (3.6) найдем требуемую относительную скорость в конце хода толкателя

м/с. (3.7)

Рассмотрим далее методы определения действительной относительной скорости движения БЧ в процессе работы механизма. Для этого запишем уравнение (3.1) в несколько иной форме:

. (3.8)

Произведем замену переменных:

.

В результате получим дифференциальное уравнение с разделяющимися переменными. Проинтегрировав его левую часть в пределах от 0 до V, а правую от 0 до 10, получим:

м/с, (3.9)

где полная работа расталкивающего механизма.

Запишем выражения для определения работы AF, совершаемой пружинным толкателем. Сила толкателя в этом случае падает в функции длины его хода по линейному закону

, (3.10)

а полная работа определяется из выражения

 Дж, (3.11)

где начальная сила пружины в исходном сжатом состоянии.

Здесь предполагается, что в конце хода толкателя пружина окажется полностью разжатой.

Подставив найденные для работы выражения в выражение (3.9), получим формулы относительной скорости V0 в конце работы толкателей в функции их конструктивных характеристик. Чтобы надежно отделить БЧ, необходимо выполнить условие .

Допустив  и воспользовавшись уравнениями (3.7)… (3.11), найдем требуемые для этого значения расталкивающей силы:

.

Допустив в выражении (3.9) найдем

 Н.




Выводы


При написании данного раздела произведен анализ и расчет механизма отделения БЧ. Исходя из анализа и расчетов в качестве средств крепления БЧ к корпусу применили быстроразъемные устройства: разрывные болты, имеющие герметизированный осевой канал, заполненный пиротехническим составом с воспламенителем. Из возможных трех групп механизмов отделения выбраны расталкивающие механизмы, которые действуют на БЧ и корпус силами в направлении продольной оси ракеты. В качестве расталкивающего устройства отделения применили пружинный толкатель.

Пружинный толкатель выбран самый простой и надежный, который выполнен в виде нескольких автономных пружин-толкателей. В результате проведенного расчета расталкивающего механизма отделения БЧ получены следующие данные:

- достаточная длина отхода м;

требуемая относительная скорость в конце хода толкателя м/с;

действительная относительная скорость движения БЧ  м/с;

полная работа пружинного толкателя Дж;

требуемое значение расталкивающей силы Н.

Заключение

В результате выполнения дипломной работы спроектирована одноступенчатая твердотопливная ракета с отделяемой в полете БЧ, управляемая в полете на всей траектории и предназначена для поражения объектов противника, находящихся на удалении до 310 км.

Эксплуатация ракеты возможна при температуре от -40 до +500°С и влажности воздуха до 98%. Пуск ракеты осуществляется в любых погодных условиях при скорости ветра до 20 м/с.

Выбрана ККС ракеты, ее основные проектные параметры, конструкционные материалы из которых изготавливаются корпуса отсеков, выбрано смесевое топливо СТ 15/18 с высокими энергетическими характеристиками, что позволило провести баллистический расчет и получить массовые и геометрические характеристики ракеты:

стартовая масса ракеты m0 = 3911 кг;

масса топлива mТ = 2453,76 кг;

длина ракеты lp = 8,38 м;

диаметр ракеты dp = 0,84 м;

относительное удлинение = 9,94 м.

Проведен баллистический расчет на ЭВМ, в результате которого определены относительная масса ракеты = 0,3849 и относительный запас топлива на борту = 0,6247.

В соответствии с заданием на дипломную работу разработана система отделения БЧ, обеспечивающая надежное крепление БЧ к корпусу ракеты с помощью разрывных болтов. Эти механизмы крепления компактны, имеют небольшую массу, безопасны в эксплуатации и обладают простой конструкцией. В качестве механизма отделения БЧ разработанной ракеты были выбраны расталкивающие механизмы отделения, а именно - пружинные механизмы (толкатели), т.к. они обеспечивают надежное отделение БЧ и минимальное возмущение ее движения в процессе отделения. В проектируемой ракете предложено использовать несколько автономных пружинных толкателей.

В результате проведенного расчета механизма отделения БЧ, вычислено необходимое и достаточное условие отделения, относительная скорость БЧ после разделения, найдены требуемые значения расталкивающей силы, обеспечивающие надежную работу расталкивающего механизма.

Спроектированная ракета полностью отвечает требованиям современного ракетостроения и по своим характеристикам не уступает соответствующим мировым аналогам.

Список источников

1. Алемасов В.Е., Дрегалин А.Ф., Тишин А.П. Теория ракетных двигателей / Под ред. В.Е. Алемасова. - М.: Машиностроение, 1989. - 464 с.

. Белов Г.В. Основы проектирования ракет. - М.: Машиностроение, 1980. - 345 с.

. Выбор и расчет основных параметров РДТТ: Методические рекомендации по курсовому и дипломному проектированию. - МО СССР, 1983. - 231 с.

4. Золин Б.И., Савин Н.В. Основы теории и конструкции ракет. - М.: Военное издательство МО СССР, 1971. - 324 с.

. Конструкция управляемых баллистических ракет/ Под ред. А.М. Синюкова. - М.: Военное издательство МО СССР, 1999. - 444 c.

6. Методические рекомендации по проектированию тактических ракет. - Саратов: СВВКИУ РВ, 1980. - 48 с.

7. Николаев О.М. Инженерное проектирование управляемых баллистических ракет с РДТТ. - М.: Воениздат, 1979. - 276 с.

. Разумеев В.Ф., Ковалев Б.К. Основы проектирования баллистических ракет на твердом топливе. - М.: Машиностроение, 1976. - 356 с.

9. Синюков А.М. Баллистические ракеты на твердом топливе. - М.: Воениздат, 1980. - 178 с.

. Фахрутдинов И.Х. Ракетные двигатели твердого топлива. - М.: Машиностроение, 1981. - 223 с.

Похожие работы на - Проект твердотопливной ракеты



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
