Монтаж электрических проводок. Сборка схем управления силовым оборудованием

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. ОРГАНИЗАЦИЯ

. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭЛЕКТРОМОНТАЖНЫХ РАБОТАХ

.1 Вводный инструктаж

.2 Пожарная безопасность

.3 Повторный инструктаж

.4 Оказание первой медицинской помощи

.5 Техника безопасности при работе слесарно-монтажным инструментом

.6 Техника безопасности при работе с электрооборудованием

3. МОНТАЖ ЭЛЕКТРОПРОВОДОК

.1 Соединение и оконцевание проводов и кабелей

.1.1 Разъемные соединения

.1.1.1 Скрутка

.1.1.2 Опрессовка

.1.1.3 Бандажный метод

3.1.1.4 Скрутка с последующей пропайкой

.2 Прокладка электропроводки

. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

.1 Устройство и принцип действия люминесцентной лампы

4.2 Устройство и принцип действия дуговой ртутной лампы

. УСТРОЙСТВО И МАРКИРОВКА ДИОДОВ, ТИРИСТОРОВ, РЕЗИСТОРОВ

.1 Диоды

5.2 Тиристоры

5.3 Реле

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

ВВЕДЕНИЕ

провод кабель лампа диод тиристор

Структурные преобразования в экономике России, планируемые правительством в долгосрочной концепции, предусматривают до 2020 г. не только ее стабилизацию, но и существенное развитие, в первую очередь, за счет производства новых видов материалов, комплектующих изделий, высокопроизводительного специального технологического оборудования для выпуска конкурентно-способной продукции.

Реализация намеченных правительством программ возможна только при условии технического перевооружения предприятий, успешного проведения конверсии оборонно-промышленного комплекса, восстановления научно-технического и технологического паритетов России на мировом рынке достижений науки и техники. Все это позволит преодолеть кризисные явления и дополнительно в указанный период создать более 2500 тыс. новых рабочих мест.

Цель прохождения практики: определить значение и роль электромонтажных работ в подготовке и выполнению основных профессиональных функций в соответствии с требованиями ГОС СПО по специальности 140613; ознакомиться с требованиями охраны труда, промышленной санитарии и личной гигиены при выполнении электромонтажных работ.

При этом мною будут решены следующие задачи: рациональная организация своего рабочего места; правильное пользование рабочим инструментом; значение и роль электромонтажных работ в подготовке студентов к выполнению основных профессиональных функций в соответствии с требованиями ГОС СПО по специальности 140613; правила внутреннего распорядка в мастерских образовательного учреждения и требования охраны труда.

1. ОРГАНИЗАЦИЯ

Открытое акционерное общество "Богдановичский комбикормовый завод" производит и реализует высококачественные комбикорма в экспандированном, гранулированном виде, в виде крупки, премиксы и белково-витаминные минеральные концентраты для сельскохозяйственной птицы, свиней, крупного рогатого скота всех возрастных групп, а также для карповых рыб и кроликов

Завод сдан в эксплуатацию в 1988 году с проектной мощностью 1000 тонн в сутки. Начиная с 1996 года на предприятии было начато полное техническое перевооружение производства. На заводе впервые в России освоена технология экспандирования и установлены грануляторы датской фирмы "Andritz Sprout"



2. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭЛЕКТРОМОНТАЖНЫХ РАБОТАХ

В первый день практики я ознакомился с техникой безопасности при электромонтажных работах. Сюда входят: вводный, повторный, текущий инструктажи, а также правила работы с электромонтажным, слесарным инструментом, пожарная безопасность, оказание первой медицинской помощи.

Электромонтажные работы с ручным инструментом выполняют в соответствии с общими требованиями безопасности, а также строительными нормами и правилами, инструкциями, эксплуатационными документами предприятий-изготовителей и т. д. Нарушение правил эксплуатации приводит к травмам работающих с ручным инструментом. Требования безопасных условий труда излагаются в проектах производства работ (ППР). Технические решения и организационные мероприятия по безопасности, санитарии и гигиене труда при работе с ручным инструментом, изложенные в ППР, должны соответствовать требованиям системы стандартов безопасности труда.

В технологические карты или схемы производства работ пояснительной записки ППР включают решения по безопасному использованию инструмента и его доставки на рабочие места, в том числе при работе в действующих установках, на высоте и т. д.

В календарных планах и графиках ППР предусматривают сроки обеспечения инструментом для безопасного ведения работ. Кроме того, в этих планах и графиках подготовка помещений и рабочих мест взаимоувязана по срокам с требованиями безопасности, эргономики и санитарно-гигиеническими нормами.

Все работающие с инструментом проходят обучение безопасным методам работ (независимо от характера и степени опасности производства) при подготовке новых рабочих, проведении различных видов инструктажа или повышении квалификации.

По характеру и времени проведения инструктаж работающих подразделяют на вводный, первичный на рабочем месте, повторный, внеплановый и текущий.

Вводный инструктаж проводят со всеми принимаемыми на работу.

Первичный инструктаж на рабочем месте выполняют для всех вновь принятых в организацию, переводимых из одного предприятия в другое, командированных и т. д.

Повторный инструктаж проходят все работающие с инструментами не реже чем через 6 мес.

Внеплановый инструктаж проводят при изменении правил охраны труда, технологического процесса, замене или модернизации оборудования, приспособлений и инструмента, исходного сырья, материалов и других факторов, влияющих на безопасность труда. Такой инструктаж выполняют также при нарушении работниками требований безопасности труда, которые могут привести к травме, аварии, взрыву или пожару, а также при перерывах в работе.

Текущий инструктаж проводят с работниками перед производством работ, на которые оформляют наряд-допуск.

2.1 Вводный инструктаж

В Законодательстве о труде сказано, что одной из основных обязанностей рабочих и служащих является соблюдение требований охраны труда, техники безопасности и производственной санитарии. В связи с этим необходимо познакомиться с этими требованиями для того, чтобы Ваша работа была бы безопасной и безвредной для здоровья. Для этой цели со всеми вновь принимаемыми на работу независимо от их образования, стажа работы по профессии или должности проводится вводный инструктаж по безопасности труда.

Все основные требования охраны труда Вы узнаете, изучив внимательно это методическое пособие, а на возникшие вопросы Вам ответит руководитель службы охраны труда.

С конкретными требованиями безопасности труда применительно к Вашей профессии (должности) Вы будете ознакомлены в службе (подразделении) при прохождении первичного инструктажа на рабочем месте.

Таким образом, целью вводного инструктажа является ознакомление Вас с основными положениями законодательства о труде и требованиями охраны труда.

.2 Пожарная безопасность

Причины пожаров и загораний на наземных объектах (в производственных, административных и жилых помещениях, на складах, наружных установках и т. п.) можно свести к следующим группам:

неправильное устройство, неисправность или нарушение режима работы систем отопления, вентиляции и кондиционирования воздуха;

неправильное устройство, неисправность или перегрузка электрических установок и сетей (неправильный выбор сечений проводов или подбор электрооборудования, неисправность средств защиты сетей от перегрузок и др.);

неисправность производственного оборудования и нарушение технологических процессов;

искрообразование за счет разрядов статического электричества, например, при заправке автомобилей топливом;

самовоспламенение и самовозгорание веществ и материалов при неправильном их хранении или применении;

отсутствие или неисправность молниеотводов на зданиях и сооружениях;

неосторожное обращение с огнем (курение в неустановленных местах, небрежное проведение огневых работ, оставление без присмотра электронагревательных приборов и т. п.);

прочие причины (нарушение правил эксплуатации и технического обслуживания машин и оборудования, несвоевременная уборка скопившихся горючих материалов и веществ и т. д.).

К опасным факторам пожара относятся:

открытый огонь или искры;

повышенная температура воздуха, предметов и т. п.;

токсичные продукты горения;

дым (высокодисперсная аэрозоль с твердыми частицами);

пониженная концентрация кислорода;

взрыв

К основным задачам пожарной профилактики относятся:

обеспечение безопасности людей. Это достигается системой мер, направленных на предупреждение воздействия на людей опасных факторов пожара;

проведение мероприятий, направленных на предотвращение пожара. Это достигается системой предотвращения пожара - комплексом организационных и технических мероприятий, направленных на исключение условий возникновения пожара;

проведение мероприятий, ограничивающих распространение пожара. Это достигается устройством противопожарных преград, применением огнепреграждающих устройств, применением средств, предотвращающих разлив жидкостей и т.п.;

проведение мероприятий, обеспечивающих ликвидацию пожара. Это достигается применением средств пожарной сигнализации, средств пожаротушения, организацией пожарной охраны и т. п.

.3 Повторный инструктаж

Инструктаж рабочих проводится:

при переводе на другое оборудование;

при выполнении новой, незнакомой работы;

в случаях нарушения производственно-профессиональной инструкции по технике безопасности и применения опасных приемов работы;

в случае получения травмы.

Мастер при проведении инструктажа обязан убедиться в полном усвоении рабочим инструкции по технике безопасности и умении применять безопасные приемы работы.

Инструктаж оформляется в контрольном листе росписью мастера, проводившего инструктаж и рабочего.

.4 Оказание первой медицинской помощи

Меры первой помощи зависят от состояния, в котором находится пострадавший после освобождения его от электрического тока.

Для определения этого состояния необходимо немедленно произвести следующие мероприятия:

• уложить пострадавшего на спину на твердую поверхность;

• проверить наличие у пострадавшего дыхания (определяется по подъему грудной клетки или каким-либо другим способом);

• проверить наличие у пострадавшего пульса на лучевой артерий у запястья или на сонной артерии на переднебоковой поверхности шеи;

• выяснить состояние зрачка (узкий или широкий); широкий зрачок указывает на резкое ухудшение кровоснабжения мозга.

Во всех случаях поражения электрическим током вызов врача является обязательным независимо от состояния пострадавшего.

Если пострадавший находится в сознании, но до этого был в состоянии обморока, его следует уложить в удобное положение (подстелить под него и накрыть его сверху чем-либо из одежды) и до прибытия врача обеспечить полный покой, непрерывно наблюдая за дыханием и пульсом. Ни в коем случае нельзя позволять пострадавшему двигаться, а тем более продолжать работу, так как отсутствие тяжелых симптомов после поражения электрическим током не исключает возможности последующего ухудшения состояния пострадавшего. Если врача быстро вызвать невозможно, необходимо срочно доставить пострадавшего в медицинский пункт, обеспечив для этого необходимые транспортные средства или носилки.

Если пострадавший находится в бессознательном состоянии, но с сохранившимся устойчивым дыханием и пульсом, его следует ровно и удобно уложить, распустить и расстегнуть одежду, создать приток свежего воздуха, давать нюхать нашатырный спирт, обрызгивать его водой и обеспечить полный покой и постоянное наблюдение. Одновременно следует срочно вызвать врача. Если пострадавший плохо дышит - очень редко и судорожно (как умирающий), ему следует делать искусственное дыхание и массаж сердца.

При отсутствии у пострадавшего признаков жизни (дыхания и пульса) нельзя считать его мертвым, так как смерть часто бывает лишь кажущейся. В таком состояний пострадавший, если ему не будет оказана немедленная первая помощь в виде искусственного дыхания и наружного (непрямого) массажа сердца, действительно умрет. Искусственное дыхание следует производить непрерывно, как до, так и после прибытия врача. Вопрос о целесообразности или бесцельности дальнейшего проведения искусственного дыхания решается врачом.

При оказании помощи мнимоумершему бывает дорога каждая ее секунда, поэтому первую помощь следует оказывать немедленно и по возможности на месте происшествия. Переносить пострадавшего в другое место следует только в тех случаях, когда ему или лицу, оказывающему помощь, продолжает угрожать опасность или когда оказание помощи на месте невозможно.

Пораженного электрическим током можно признать мертвым только в случае наличия видимых тяжелых внешних повреждений, например в случае раздробления черепа при падении или при обгорании всего тела. В других случаях констатировать смерть имеет право только врач.

.5 Техника безопасности при работе слесарно-монтажным инструментом

В ГОСТ на ручной инструмент учтены требования по технике безопасности. Например, ручки отверток изготовляют с ровной поверхностью щечек, заклепки не должны выступать наружу. Пластмассовые ручки на поверхности и внутри корпуса не должны иметь расслоений, раковин, трещин и сколов. Закрепленный стержень отвертки продольно не должен перемещаться или проворачиваться относительно рукоятки, а лезвие отверток должно входить без зазора в прорезь головки винта.

Поверхность ручек плоскогубцев, пассатижей и кусачек изготовляют гладкой, очищенной от окалины и не имеющей раковин, зазубрин, заусенцев и трещин. Острые кромки на инструментах (кроме режущих частей) должны быть притуплены. Запрещается применение инструмента без ручек или с неисправными ручками.

Деревянные рукоятки молотков, кувалд, напильников и другого инструмента гладко обрабатывают и надежно закрепляют. Рукоятки изготовляют из сухого дерева твердых и вязких пород, не допускается использовать рукоятки, изготовленные из мягких и крупнослойных пород дерева (ель, сосна и т. п.). Рукоятки изготовляют прямыми, а в поперечном сечении - овальной формы. К свободному концу рукоятки утолщают (кроме кувалд), с тем чтобы при взмахах и ударах инструментом рукоятка не выскальзывала из рук. У кувалд рукоятка к свободному концу несколько сужается. Ось рукоятки должна быть перпендикулярна продольной оси инструментов. Деревянные рукоятки насаживают на заостренные концы инструментов, в местах насадки рукоятки обрамляют бандажными кольцами.

Ударный инструмент (зубила, керны и т. д.) должен иметь гладкую затылочную часть без выбоин, сколов, трещин, заусенцев и наклепа. На рабочих концах инструмента также не должно быть повреждений. Особое внимание обращают на термическую обработку инструмента, не допуская его перекаливания. Строительные зубила применяют не короче 250 мм, а слесарные - 150 мм. Боковые грани в местах захвата их рукой изготовляют без острых ребер. Во время работы с зубилом или другим ручным инструментом для рубки металла рабочие должны применять очки с небьющимися стеклами.

Гаечные ключи должны строго соответствовать размерам гаек и головок болтов. Рабочие поверхности гаечных ключей изготовляют без сбитых и смятых граней, а рукоятки - без заусенцев. Запрещается отвертывать и завертывать гайки гаечным ключом с подкладкой металлических пластинок между гранями гайки (болта) и ключом, а также удлинять гаечные ключи присоединением другого ключа или трубы, кроме специальных монтажных ключей. Конструкция трубных рычажных ключей должна обеспечивать надежный зажим изделия при приложении рабочих нагрузок, удобство захвата ключа рукой работающего. При эксплуатации трубных рычажных ключей не допускается пользоваться дополнительными рычагами.

Положение инструментов на рабочих местах должно устранять возможность их скатывания или падения. Инструмент не кладут на перила ограждения или неогражденный край площадки лесов и подмостей, а также у краев люков колодцев. При переноске или перевозке инструмента его острые части защищают чехлами или иным способом.

Слесарно-монтажный инструменте изолирующими рукоятками применяют для работы под напряжением в электроустановках до 1 кВ в качестве основного средства защиты. Изолирующие рукоятки выполняют в виде неснимаемого покрытия из влагостойкого, масло-бензостойкого, нехрупкого электроизоляционного материала с упорами со стороны рабочего органа. Изоляция должна покрывать всю рукоятку, ее длина составляет не менее 100 мм до середины упора. Изоляцию стержней отверток оканчивают на расстоянии не более 10 мм от конца лезвия отвертки. Изолирующие рукоятки как на поверхности, так и в толще изоляции не должны иметь раковин, сколов, вздутий и других дефектов, диэлектрические чехлы или покрытия должны плотно прилегать к рукояткам. При пользовании инструментом его нельзя держать за упоры или буртики, предотвращающие соскальзывание пальцев по направлению к металлическим частям.

Инструмент с изолирующими рукоятками должен храниться в закрытых складских помещениях на полках и стеллажах, исключающих прикосновения к отопительным приборам и обеспечивающих защиту от солнечных лучен и влаги.

При транспортировке инструмент защищают от загрязнения, увлажнения и механических повреждений.

Изоляцию инструмента испытывают при эксплуатационных испытаниях напряжением 2 кВ. Длительность испытания 1 мин, периодичность - 1 раз в 12 мес. Для испытания Повышенным напряжением инструмент, предварительно очищенный от грязи и жира, погружают изолированной частью в ванну с водой с температурой (20±5)°С, так чтобы вода не доходила до края изоляции на 10 мм. Один вывод испытательного трансформатора присоединяют к металлической части инструмента, а второй - к ванне с водой. Второй вывод трансформатора заземляют.

Инструмент, сроки очередной проверки которого истекли или у которого обнаружены механические повреждения, немедленно изымают из употребления. Выдачу и получение инструмента, а также результаты испытаний и отбраковки оформляют в специальном журнале.

.6 Техника безопасности при работе с электрооборудованием

Вопросы электробезопасности имеют большое значение как в производственных, так и в бытовых условиях. По статистике среди несчастных случаев со смертельным исходом на долю электротравм в среднем по стране приходится около 12 %, а в отдельных отраслях - до 30 %.

Чаще всего электротравмы возникают при случайных прикосновениях к токоведущим частям, находящимся под напряжением, или к конструктивным металлическим частям электрооборудования (корпус, кожух и т.п.) при повреждении электроизоляции. Человек начинает ощущать действие тока начиная с 0,6-1,5 мА (миллиампер), а при токе 10-15 мА судорожное сокращение мышц не позволяет ему самостоятельно отключить цепь поражающего его тока. Ток силой в 50- 60 мА поражает органы дыхания и сердечно-сосудистую систему.

Для уменьшения опасности поражения током применяют ряд мер, основными из которых являются: защитное заземление; зануление; изоляция токоведущих частей; применение пониженного напряжения; применение изолирующих подставок, резиновых перчаток и т.п.

Защитное заземление - специальное соединение с землей корпусов электрических машин и аппаратов, которые могут оказаться под напряжением. Защитное заземление делается для снижения напряжения между землей и корпусом машины (попавшим под напряжение) до безопасного значения. В случае пробоя изоляции между фазой и корпусом машины ток, проходящий через человека, не представляет опасности. Защитное заземление состоит из заземлителя (металлические конструкции в земле) и заземляющих проводников (стальные или медные шины, соединяющие корпуса машин с заземлителем, которые приваривают или соединяют с ними болтами).

Зануление - соединение корпусов электрических машин и аппаратов, которые могут оказаться под напряжением, не с землей, а с заземленным нулевым проводом. Это приводит к тому, что замыкание любой из фаз на корпус аппарата или машины превращается в короткое замыкание этой фазы с нулевым проводом. Ток короткого замыкания вызывает срабатывание защиты, и поврежденная установка отключается. Нулевой провод не должен иметь предохранителей и выключателей.

Опасность поражения электрическим током резко увеличивается при наличии повышенной влажности, высокой температуры, технологической пыли и др. В зависимости от этого помещения, в которых устанавливается электрооборудование подразделяют на сухие (температура 27-30 °С и влажность до 60 %), влажные (не более 75 %), сырые (выше 75 %), особо сырые (около 100 %) и жаркие (длительное время более 30-35 °С).

Большое влияние на условия безопасности труда в помещениях с электрооборудованием оказывает особенность строительного материала полов. Особую опасность представляет пол с достаточно высоким сопротивлением (деревянный, асфальтовый) и меньшую опасность - пол с более низким сопротивлением (бетонный, каменный).

По степени опасности различают следующие производственные помещения:

особо опасные (очень сырые или с химически активной средой);

с повышенной опасностью (влажные или с токопроводящей пылью, токопроводящим полом, высокой температурой, большим количеством заземленного оборудования);

без повышенной опасности (не имеющие указанных выше признаков).

В соответствии с правилами безопасности требуется снабжать надежной изоляцией и прочными ограждениями доступные для возможного прикосновения человека токоведущие части оборудования, напряжение которых превышает 65 В (для помещений без повышенной опасности); 36 и 24 В (с повышенной опасностью); 12 В (для особо опасных помещений). Таким образом, при работе в условиях повышенной опасности для электропитания элементов оборудования, освещения и инструмента следует применять источники энергии с пониженным напряжением.

Для защиты персонала от возможности поражения электрическим током при выполнении включений и отключений, осмотрах высоковольтных установок и других операциях обязательным является применение слесарно-монтажного инструмента с изолированными ручками, изолирующих подставок, резиновых ковриков, обуви и перчаток.

Поражения электрическим током можно разделить на два вида: электрический удар и электрическая травма. Электрический удар происходит при относительно небольшом токе и сравнительно длительном (несколько секунд) времени его протекания. Возникновение электрического удара начинается с судорожного сокращения мышц и может закончиться смертельным исходом при параличе сердца.

Электрические травмы представляют собой поражения внешних частей тела (ожоги, электрические метки, электрометаллизация кожи, поражение глаз под воздействием лучистой энергии электрической дуги). При электрических травмах требуется оказание квалифицированной медицинской помощи. В случае электрического удара надо срочно освободить пострадавшего от воздействия электрического тока. При обморочном состоянии пострадавшему необходимо оказать первую помощь до прибытия врача: освободить его от стесняющей одежды, дать понюхать нашатырный спирт, открыть окна. При необходимости применяется искусственное дыхание (методы искусственного дыхания изучаются на занятиях по охране труда и технике безопасности).

3. МОНТАЖ ВНУТРЕННИХ ЭЛЕКТРОПРОВОДОК

Монтаж открытой и скрытой электропроводки производится на разных этапах строительства. Открытую проводку монтируем по завершении всех отделочных работ, вплоть до окрашивания и оклеивания обоями; крепление проводов производим жестяными скобками или на фарфоровых изоляторах через каждые 0,5 м либо закладываем провода в пустоты электротехнических плинтусов и наличников. Участки проводов, проходящие через стены, заключаем в металлические (если стены из горючих материалов) или пластиковые трубки. Пересечения проводов желательно избегать, однако если этого сделать не удалось, то в местах пересечения их изоляцию усиливаем тремя-четырьмя слоями изоляционной ленты либо изоляционной трубкой. Таким же образом усиливаем изоляцию проводки в местах ее пересечения с металлическими трубопроводами, если расстояние между проводкой и трубопроводом менее 10 см.

Скрытая электропроводка монтируется частями: провода, проходящие от разветвительных коробок до стационарных осветительных приборов, монтируются на этапе строительства междуэтажных перекрытий; провода, проходящие в заштукатуренных бороздках, - до оштукатуривания; установку разветвительных коробок, розеток, выключателей и светильников производим после оштукатуривания.

Но прежде, чем браться за пассатижи, паяльник и другие инструменты, возьмите карандаш и несколько листов бумаги и составьте подробный план-схему размещения внутренней электропроводки: отметьте трассу прохождения главной линии проводов и размещение на ней разветвительных коробок. Выключатели устанавливают вблизи входной двери, определяют места розеток, продумав предварительно, где будут находиться стационарные электроприборы и осветительные приборы. Для подвалов и неотапливаемых помещений применяют провода в специальной оболочке или прокладывают их в металлических трубах, электролампы закрывают защитными колпаками.

План составляйте в масштабе, так будет проще без дополнительных замеров определить необходимую длину провода (к длине каждого отрезка приплюсуем 10-15 см для соединения проводов между собой и подсоединения к контактам розеток, выключателей, светильников). Составленный план-схему советуем сохранить, он пригодится при возможном ремонте электропроводки, а может быть, и значительно раньше: например, если потребуется вбить в стену гвоздь, чтобы повесить картину, необходимо свериться с планом - не проходит ли в этом месте провод скрытой электропроводки.

Теперь можно приступать непосредственно к монтажу внутренней электропроводки. Возьмем за правило: провода будем располагать либо по строго горизонтальным, либо по строго вертикальным линиям; все повороты - только на 90°. Горизонтальные участки электропроводки прокладываем параллельно линиям пересечения стен и потолка на расстоянии 10-20 см от потолка; спуск к розеткам и выключателям осуществляем по вертикальным линиям.

Как у всякого хорошего правила, у нашего тоже есть исключение: по междуэтажным перекрытиям провода прокладываем по кратчайшему расстоянию между разветвительной коробкой и светильником, невзирая на углы поворотов, однако при условии, что исключена возможность их механического повреждения. При пересечении проводов скрытой проводки между собой, с металлическими трубопроводами или при прохождении их сквозь отверстия в стенах предпринимаем те же методы усиления изоляции, что и при монтаже открытой электропроводки.

Бороздки под скрытую электропроводку пробиваем с помощью зубила и молотка или штрабим электродрелью со сверлом с победитовой напайкой. Для закрепления проводов в заштукатуриваемых бороздках используем металлические скобки, резиновые или пластмассовые хомутики или «приморозку» алебастровым раствором. При деревянных оштукатуриваемых стенах под провод подкладывают слой листового асбеста или делают на стене намет штукатурки толщиной не менее 5 мм. При облицовке деревянных стен сухой гипсовой штукатуркой, фанерой, плитами провод необходимо изолировать слоями листового асбеста с двух сторон.

Внимание! Строго запрещается крепление проводов (даже плоских) гвоздями. Концы закрепленных в бороздках проводов временно изолируем, а после оштукатуривания стен соединяем их между собой в разветвительных коробках или подсоединяем к розеткам, выключателям и светильникам. Не следует также забывать о том, что касание обнаженных токоведущих элементов представляет опасность для здоровья и жизни человека. Соединение проводов с медными жилами между собой можно производить как пайкой, так и скруткой; для алюминия - пайка без альтернативы.

Перед пайкой концы провода зачищаем от изоляции на 0,5-1 см, пайку производим оловянно-свинцовым припоем (с содержанием олова 30 или 40%); затем место припоя вновь обматываем изоляционной лентой с заходом на оплетку провода в обе стороны. Зачистку концов проводов перед скруткой осуществляем с таким расчетом, чтобы в скрутке было не менее пяти витков; места скрутки также изолируем изоляционной лентой. В современных розетках и выключателях для более удобного соединения их контактов с проводами предусмотрены специальные удерживающие зажимы, в которых зачищенные от изоляции концы проводов вводим прямыми; либо зажимы с винтами, для таких соединений изоляцию на конце проводов зачищаем на расстояние, равное трем диаметрам винта.

Соединение проводов выполняют обычно в разветвительных пластмассовых или металлических коробках. Присоединение розеток, выключателей, патронов, вилок выполняют различными способами в зависимости от их конструкции. Наружная электропроводка в индивидуальных домах чаще всего делается открытой, и, соответственно, ее устройство осуществляется по всем вышеназванным правилам монтажа открытой электропроводки. Ввод электропроводки в дом, ее подключение к счетчику и к магистральной линии электропередач должен осуществлять профессиональный электрик.

Следует заметить, что если основной проект дома был приобретён без инженерного раздела, то проектирование электрики можно заказать и выполнить у специализирующихся на этом организациях. Проект электрической сети индивидуального дома позволит вам учесть все возможные нюансы до начала её монтажа и значительно облегчит эксплуатацию системы электроснабжения наличием карт прокладки электрических кабелей и расположения электроприборов системы.

.1 Монтаж, соединение и оконцевания проводов и кабелей, кабельные муфты

Виды электропроводки и способы прокладки проводов и кабелей, применяемых в зависимости от характеристики окружающей среды, определяются в соответствии с требованиями ПУЭ. Провода и кабели, прокладываемые в коробах и лотках, обязательно маркируют.

Монтаж контрольных кабелей следует выполнять с учетом требований к монтажу кабельных линий.

В производственных помещениях спуски к выключателям, штепсельным розеткам, пусковым аппаратам защищают от механических повреждений на высоте не менее 1,5 м от уровня пола или площадки обслуживания. В бытовых помещениях промышленных предприятий, жилых и общественных зданиях, а также в электротехнических помещениях указанные спуски от механических повреждений не защищают.

Наименьший допустимый радиус изгиба проводов с резиновой изоляцией принимают не менее 6d, с пластмассовой - 10d, а с медной гибкой жилой - 5d, где d - наружный диаметр провода. Спуск к выключателям и штепсельным розеткам при открытых проводках выполняют по вертикали.

Пересечения открыто проложенных незащищенных и защищенных проводов с трубопроводами (отопления, водопровода и т. п.) выполняют на расстоянии не менее 0,05 м, а от трубопроводов с горючими или легковоспламеняющимися жидкостями и газами - не менее 0,1 м. При расстоянии от проводов и кабелей до трубопроводов менее 0,25 м провода и кабели дополнительно защищают от механических повреждений на длину не менее 0,25 м в каждую сторону от трубопроводов.

Параллельно трубопроводам отопления, водопровода и т. п. провода и кабели прокладывают на расстоянии не менее 0,1 м, а трубопроводам с горючими и легковоспламеняющимися жидкостями и газами - не менее 0,4 м.

Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Открытая и скрытая прокладка установочных проводов не допускается при температуре ниже 15 °С.

Ручные работы по пробивке отверстий и борозд механизируют с помощью устройств с использованием пневматической, гидравлической и электрической энергии, а также приспособлений, приводимых в действие силой взрыва пороховых газов. К средствам малой механизации относят ручные электросверлилки, пневматические молотки, перфораторы, гидравлические прессы, строительно-монтажные пистолеты, пороховые колонки, ручные и пиротехнические оправки и др.

3.1.1 Разъемные соединения

Во второй день практики я начал изучение работы электромонтера с самых азов - с разъемных соединений и первое что научился делать это простую скрутку.

Разъёмное соединение, сопряжение деталей в узлах механизмов, машин, приборов, аппаратов, сооружений, допускающее разборку и сборку узлов без разрушения деталей.

.1.1.1 Простая скрутка

Самый простой способ соединения проводов между собой - простая скрутка. Для того чтобы его осуществить, необходимо концы провода на длине 3-5 см освободить от изоляции и зачистить до блеска мелким напильником или наждачной бумагой. Скручивать жилы нужно очень плотно, виток к витку. Оставшиеся после скрутки концы осторожно спиливают напильником, а крайние витки поджимают пассатижами.

Технологическая карта №1: Соединение проводов скруткой

Вид операции

Содержание работы

Средства труда

Подготовка провода

Удалить изоляцию, зачистить жилы до металлического блеска

Нож, бокорезы, наждачная бумага, металлическая щетка

Соединение проводов

Выполнить скрутку провода

Плоскогубцы

Контроль качества

Проверить качество соединения визуально и на механическую прочность



3.1.1.2 Опрессовка

Третий день практики привнес в мои знания правильную опрессовку проводов.

Опрессовка - это соединение жилы с наконечником (гильзой) за счет их совместной деформации с помощью формообразующего инструмента (пуансонов и матриц). Опрессовка бывает объемная, местным вдавливанием и объемная с местным вдавливанием. В отечественной практике для опрессовки используют инструменты типов УНИ, УСА, шестигранник, шестигранник с местным вдавливанием, НИОМ и др.

Опрессовкой выполняют контактные соединения медных, алюминиевых и сталеалюминиевых проводов. При выполнении соединений алюминиевых и сталеалюминиевых проводов рекомендуется использовать кварцевазели-новую пасту, а при соединении медных проводов - технический вазелин.

Технологическая карта №2: Соединение проводов опрессовкой

Вид операции

Содержание работы

Средства труда

Подготовка провода

Удалить изоляцию, зачистить жилы до металлического блеска, покрыть пастой

Нож, бокорезы, наждачная бумага, металлическая щетка, паста

Соединение проводов

Провода заводят в гильзу, выполняют опрессовку в нескольких местах

Плоскогубцы, провод, прессклещи, гильза

Обработка места соединения

Место соединения изолируют с помощью изоленты в несколько слоев

Изолента, термоусадочная трубка

Контроль качества

Проверить качество соединения визуально и на механическую прочность



При оконцевании однопроволочных алюминиевых жил кабелей до недавнего времени применялись в основном наконечники, в настоящее же время получили развитие два метода безарматурного оконцевания: непосредственное формование с помощью пиротехнического инструмента из концов однопроволочных жил наконечников и изгибание специальным инструментом конца однопроволочной жилы в кольцо. Второй метод - более прогрессивный и безопасный. Он должен найти широкое применение в практике.

Соединение и оконцевание опрессовкой изолированных проводов сечением 1,5-35 мм2 выполняется в гильзах типа ГАО, Т и ГМ одним или двумя вдавливаниями с помощью пресс-клещей типа ПК-1мУ1 или ПК-ЗУ 1. В гильзу ГАО вводят жилы с одного или с двух концов. Гильзы для ввода проводов с двух сторон имеют удвоенную длину и спрессовываются в двух местах. Выбор гильз для выполнения того или иного соединения зависит от общего сечения соединяемых проводов. Если сечение соединяемых проводов меньше сечения трубчатой части гильзы, то ее заполняют дополнительной жилой.

Алюминиевые жилы сечением 16-240 мм2 соединяются гильзами типа ТА. Стык жил должен находиться посередине гильзы. Для опрессовки используют прессы РМП-7М, ПГР-20 или ПГЭ-20 с набором инструментов НИСОУ для алюминиевых или НИОМУ для медных жил, а также шестигранник с местным вдавливанием и т. п.

Оконцевание алюминиевых жил выполняется с помощью алюминиевых и медно-алюминиевых наконечников ТА или ТАМ по технологии, аналогичной соединению жил.

Оконцевание и соединение медных жил осуществляется с использованием медных наконечников типа Т и медных гильз типа ГМ. Наряду с указанными способами опрессовки оконцевание однопроволочных жил можно выполнять также путем формования наконечника непосредственно из монолитной жилы или закручиванием ее в кольцо.

.1.1.3 Бандажный метод

Четвертый день практики. Я научился выполнять соединение проводов бандажным методом.

Скрутку проводов можно осуществить и бандажным методом: зачищенные концы зажимают в ручных тисках и обматывают мягкой зачищенной проволокой (для бандажа лучше всего брать медную проволоку диаметром 0,6-1,5 мм; при этом диаметр бандажной проволоки не должен быть больше диаметра скручиваемых жил). Среднюю часть бандажа следует сделать вразбежку: если впоследствии появится необходимость пропаять это соединение, припой будет лучше проникать к месту соединения проводов. После соединения концы проводов изгибают под прямым углом, а сверху накладывают еще 8-10 витков бандажа. Концы жил, оставшиеся от скрутки опиливают напильником.

Метод простой или бандажной скрутки применим только для соединения проводов между собой, подсоединить провод к контактам электродеталей скруткой невозможно.

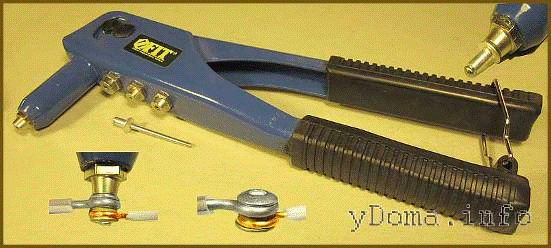

Самый удобный (и к тому же достаточно надежный) способ подсоединения проводов к электродеталям - соединение с помощью контактных зажимов, которые могут быть винтовыми и пружинными.

3.1.1.4 Соединение проводов скруткой с последующей пропайкой

Пятый и шестой день практики. Я научился правильно пропаивать провода после скрутки.

Способ соединения проводов скруткой прост по исполнению, но требует обязательно последующей пропайки соединения. Провода при скрутке имеют мало контактных точек, и при протекании тока через соединение контакт перегревается, что может быть причиной пожара. Поэтому соединение проводов скруткой без пропайки не допускается. Пайка обеспечивает надежность электрического контакта и необходимую механическую прочность.

Для получения качественной пайки необходимо правильно выбрать припой, удалить пленку окиси соединяемых контактных поверхностей. При соединении медных пленка окиси удаляется перед пайкой, а при соединении алюминиевых жил - в процессе пайки.

Температура разогрева места пайки должна быть на 30 - 50° С выше температуры плавления припоя и флюса. Низкая температура дает так называемую "холодную пайку", обладающую малой механической прочностью и создающую ненадежный электрический контакт.

Паяльник при пайке нельзя перегревать. Канифоль в этом случае начинает гореть и вместо того, чтобы очищать поверхность, загрязняет ее. Во избежание повреждения изоляции участок жилы длиной 2 - 3 мм до среза не облуживают.

Особенностью пайки и сварки алюминиевых жил является то, что в процессе пайки пленка окиси с поверхности соединяемых жил удаляется механически под слоем расплавляемого припоя или химически - путем применения специальных флюсов, которые при определенной температуре разрушают пленку окиси. По окончании пайки остатки флюса тщательно удаляют, так как они могут вызвать разрушение контакта.

Паяные соединения алюминиевых жил в условиях влажного воздуха не рекомендуются из-за возможной коррозии. От воздействия влаги места пайки предохраняют защитными покровами.

Соединение и ответвление однопроволочных и многожильных медных проводов ПР, ПРВД, ПРД применяют в открытых проводках на роликах и изоляторах. Такой способ используют также в электропроводках плоскими проводами ППВ и др., когда ответвительные коробки не имеют вкладашей с контактными зажимами.

Рис. 3 Способы соединения и ответвления проводов скруткой


Для соединения двух кусков проводов необходимо плотно скрутить проволочки токопроводящих жил и скрестить провода. Концом левого провода делают 6 - 8 оборотов вокруг правого, а концом правого также делают 6 - 8 оборотов вокруг левого, но в другом направлении.

Места соединения скруткой должны быть длиной не менее 10 - 15 диаметров соединительных жил. Соединения обжимают плоскогубцами, пропаивают припоем ПОС-3О или ПОС-40. Пропаянную скрутку изолируют на всю длину соединения с обязательным захватом незачищенной изоляции провода. Соединение между собой двух скрученных проводов выполняют вразбежку.

Пайки алюминиевых выполняют паяльником припоем А. Если применяют другие припои, то используют паяльную лампу. Припой А устойчив против коррозии, удобен при пайке и облуживании жил. Окисная пленка алюминия разрушается механическим путем, когда палочкой припоя натирают провод, поэтому флюса при пайке не требуется.

При пайке однопроволочных алюминиевых жил сечением 2,5 - 10 мм2 соединение и ответвление проводят в виде двойной скрутки с желобком. С жил снимают изоляцию, зачищают наждачной бумагой до металлического блеска, соединяют внахлестку двойной скруткой с образованием желобка в месте касания жил.

Соединение нагревают паяльной лампой или паяльником до температуры начала плавления привоя. Палочкой припоя с усилием отирают желобок с одной стороны. В результате трения пленка сдирается и желобок заполняется припоем. Аналогично заполняется припоем желобок с другой стороны. После остывания место соединения скруткой изолируют.

Технологическая карта №3: Соединение проводов скруткой с последующей пропайкой

Содержание работы

Средства труда

Подготовка провода

Удалить изоляцию, зачистить жилы до металлического блеска, покрыть пастой

Нож, бокорезы, наждачная бумага, металлическая щетка, паста

Соединение проводов

Выполнить скрутку проводов, нанести слой флюса (конифоль). Разогретым паяльником нанести слой припоя на место соединения

Плоскогубцы, провод, паяльник, припой, щипцы, флюс

Обработка места соединения

После остывания место соединения зачистить наждачной бумагой или металлической щеткой, заизолировать несколькими слоями изоленты

Изолента, термоусадочная трубка, наждачная бумага

Контроль качества

Проверить качество соединения визуально и на механическую прочность

3.1.1.5 Соединение контактными зажимами

Техника осуществления соединений контактными зажимами следующая. Если в соединении участвуют однопроволочные алюминиевые и многопроволочные медные жилы, винтовые зажимы снабжают фасонной шайбой или шайбой-звездочкой, которая препятствует выдавливанию жилы из-под крепления;

Перед соединением провод зачищают обычным порядком на участке, соответствующем трем диаметрам винта винтового зажима плюс 2-3 мм. Для обеспечения надежности контакта алюминиевые жилы можно зачистить мелкой наждачной бумагой, смазанной вазелином. Если жила многопроволочная, то на ее конце отдельные проволочки скручивают в плотный жгутик.

Затем конец жилы с помощью круглогубцев или пассатижей изгибают в кольцо диаметром, равным диаметру винта зажима. Изгибать кольцо лучше всего по часовой стрелке, это предохранит его от раскручивания при затяжке винта. Зажимной винт или гайку затягивают до полного сжатия пружинной шайбы, после чего дожимают еще приблизительно на половину оборота.

В настоящее время электродетали оснащаются винтовыми крепежами зажимно-тычкового типа: при осуществлении таких соединений очищенный от изоляции и зачищенный конец провода в кольцо не изгибают, а прямой конец жилы вводят в зажим и прижимают винтом.

Контактно-зажимные соединения пружинного типа применяются в основном в светильниках с люминесцентными лампами для подсоединения проводов к патронам ламп. Их конструкция представляет собой пружинящую пластину из высококачественной бронзы, которая прочно прижимает жилу провода к корпусу зажима. Эта конструкция соединения полностью исключает самопроизвольный разъем. Чтобы освободить провод в случае необходимости, в зажим достаточно вставить стальную спицу (жало тонкой отвертки), отогнуть пружинную пластину и освободить провод.

Все детали, использующиеся для соединения с алюминиевыми проводами, должны иметь антикоррозийное гальваническое покрытие. То же требование предъявляется и к стальным.

Алюминиевый провод сечением 2,5 мм2 соединяют с медными арматурными проводами (например, с проводами люстры), одножильными и многожильными, с помощью люстровых зажимов. Сначала соединяемые провода зачищают наждачной бумагой (медные обычным способом, а алюминиевые - под слоем вазелина) и смазывают кварцево-вазелиновой пастой. После зачистки провода присоединяют к планке и прижимают винтами с пружинными шайбами. Соединение вкладывают в основание люстрового зажима и закрывают крышкой.

Приобретая электродетали с винтовыми зажимами, необходимо обращать внимание на тип зажимов, ибо некоторые электроустановочные устройства (ряд резьбовых патронов для ламп накаливания, патроны для люминесцентных ламп и стартеров, проходные и встроенные малогабаритные выключатели) укомплектованы зажимами, которые предусматривают соединения только с медными проводами.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Не разъемное соединение проводов обладает всеми преимуществами резьбового, за исключением возможности разборки и повторной сборки соединения без разрушения заклепки и необходимость наличия специального инструмента для выполнения заклепки - заклепочника. Сегодня заклепки широко используются для не разъемного соединения тонкостенных деталей конструкций при создании перегородок и интерьера в любых помещениях. Скорость, прочность, низкая цена и простора выполнения операции по заклепке - вот главное достоинство данного вида неразъемного соединения. Принцип работы заклепочника простой, втягивание и отрезание стального стрежня, продетого через трубчатую алюминиевую заклепку со шляпкой. Стержень имеет утолщение и когда втягивается в трубку заклепки, расширяет ее. Заклепки бывают разных длин и диаметров, так что есть возможность подобрать любую.

Рис. 4 Соединение проводников прессклещами

Для того, чтобы соединить проводники заклепкой, нужно их подготовить так же, как и для резьбового соединения. Диаметры колечек должны быть чуть больше диаметра заклепки. Оптимальный диаметр заклепки это 4мм. На заклепку одевают сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня). Соединение готово.

Надежность резьбового и не разъемного соединений заклепкой достаточно высокая. Такой способ соединения можно успешно применять для сращивания, например, поврежденных при ремонтных работах в стене алюминиевых проводников дополнительной вставкой. Только нужно позаботиться о хорошей изоляции оголенных участков соединений.

Соединение проводов, при правильном выполнении, с помощью винтов и гаек является самым надежным и способно обеспечивать надлежащий контакт на протяжении всего срок службы электропроводки и подсоединенных электроприборов. Легко разбирается и позволяет соединять любое количество проводников, ограниченное только длиной винта. С помощью резьбового соединения можно успешно соединять провода в любом сочетании, алюминиевые и медные, тонкие и толстые, многожильные и одножильные. Главное, не допускать непосредственного контакта проводов из меди и алюминия, и устанавливать пружинные шайбы <#"606086.files/image005.gif">

Рис.6,7 Соединение проводников при помощи клемника

В настоящее время широкое распространение получил способ соединения проводов с помощью клеммной колодки. Конечно, этот вид соединения проводов по надежности уступает соединению с помощью винта и гайки, но имеет ряд преимуществ. Позволяет надежно и быстро соединять алюминиевые провода и медные между собой в любом сочетании, не требуется формировать на концах проводов колечки, ненужно соединение изолировать, так как конструкция клеммной колодки исключает случайное прикосновение оголенных участков проводов друг с другом.

Для подсоединения провода к клеммной колодке, достаточно зачистить его конец от изоляции на длину 5мм, вставить в отверстие и зажать винтом. Затягивать винт нужно со значительным усилием, особенно это важно при соединении алюминиевых проводов. Клеммная колодка незаменима при подключении люстры к коротким алюминиевым проводам, выходящим из потолка. От многократных скруток алюминиевые провода обламываются и становятся короткими. Даже если выходит алюминиевый проводник длиной всего в один сантиметр, то с помощью клеммной колодки можно подключить люстру надежно. Очень удобна клеммная колодка для соединения перебитых в стене алюминиевых и медных проводов, так как длина перебитых проводов для соединения другими способами недостаточна. Но прятать клеммную колодку под штукатурку без размещения в распределительной коробке, не допустимо.

Совсем недавно на рынке появились клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и многократного применения, с рычажком, позволяющим многократно как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5мм 2. Колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24А, но я сомневаюсь в этом. Думаю, током силой более 10А нагружать клеммы Wago не стоит.

Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в соединительных и распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, что бы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении этой клеммой не гарантируется. Это является большим недостатком одноразового клеммника.


Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0мм2. Рассчитаны на ток до 34А. Достаточно снять с провода изоляцию на 10мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Кабельные муфты - это устройства, предназначенные для соединения кабелей в кабельную линию и для их подвода к электрическим установкам и воздушным линиям электропередачи. Муфты представляют собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта определяется рабочим напряжением, количеством жил, типом изоляции и конструктивными особенностями кабеля.

Предназначены для оконцевания силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 10 кВ. Преимуществом муфт является сочетание высокой надежности с достаточно быстрым и удобным монтажом муфты (негромоздкая конструкция муфты). Это достигается благодаря тому, что термоусаживаемые изделия обладают высокой термостабильностью, стойкостью к химически агрессивным средам, атмосферостойкостью, отличными электроизоляционными свойствами, эластичностью, а клей-герметик наносится непосредственно на термоусаживаемые изделия, что не требует дополнительных подмоток.

Муфта кабельная соединительная предназначена для соединения и оконцевания силовых кабелей, так же муфта кабельная соединительная используется для защиты «токонесущих» участков кабеля и улучшения изоляции. При использовании такой арматуры как муфта кабельная соединительная повышается механическая прочность кабеля. Установка муфт также позволяет увеличить стойкость кабелей и кабельных систем к воздействиям агрессивной внешней среды. В комплект с муфтой входят дополнительные высокопрочные элементы. Материалы данных элементов стойки к изоляционному составу жил, ультрафиолетовому излучению солнца, погодным условиям и обладают повышенной огнестойкостью. Муфта кабельная соединительная предназначена для соединения кабелей, проложенных в земле на участках трассы с разницей между уровнями не более 15 м. При температуре 35 градусов и относительной влажности воздуха до 98%, если в стандартах технической документации на муфты конкретных типов не указаны другие условия для монтажа и эксплуатации.

.2 Прокладка электропроводки

Седьмой день практики ознаменовался для меня важным моментом - я научился составлять однолинейную, многолинейную схему электропроводки. Восьмой день практики. Я научился составлять собственные схемы электропроводки.

Девятый день практики. Я начал собирать свою схему электропроводки.

Десятый день практики. Я закончил собирать свою схему, в результате проделанной работы я окончательно освоил различные способы прокладки проводов.

Одиннадцатый день практики. Я освоил устройство электрического счетчика.

Одной из самых важных частей ремонта в квартире является прокладка и монтаж электропроводки. Такие элементы как розетка и выключатель должны быть правильно размещены. Ведь от этого будет зависеть удобство жильцов квартиры.

Перед тем, как приступать непосредственно к работе по монтажу электропроводки, необходимо иметь проект данной системы. Он должен соответствовать пожеланиям жильцов, а также быть адаптирован под дизайн данного помещения. Расположение устройств энергопотребления имеет большое значение в создании проекта электропроводки.

Следует сказать, что монтаж электропроводки может быть выполнен в нескольких вариантах, а именно внутренний и наружный. Однако когда речь идет о квартире, как правило, применяется внутренний вариант монтажа.

При внутреннем монтаже проводки, прокладка осуществляется в гипсовых и бетонных перегородках, под штукатуркой, в пустотах и каналах перекрытий и стен. Провод в таком случае может быть уложен несколькими способами. Если это тонкостенная перегородка, то он укладывается параллельно архитектурно-строительным линиям, если перегородка более 80 мм в толщину, провода прокладываются по самому короткому пути.

В кирпичных стенах, прокладка провода осуществляется прямо под штукатуркой. Если монтаж происходит в стенах из крупных бетонных блоков, то провод укладывается между швами. Если необходимо сделать прокладку провода в место, где нет швов, для этого в плите выполняется специальная штроба.

Следует сказать, что монтаж электропроводки выполняют после окончания строительных работ, однако перед выполнением работ отделочных. Сам монтаж производится в определенной последовательности. Каждый последующий шаг связан с предыдущим и не может быть выполнен раньше него.

Так, например, сначала утверждают проект, по которому будет производиться укладка провода и установка таких элементов, как розетка, выключатель и прочих. После этого, на стенах делают разметку линий (трасс) по которым будет проложен провод. Прокладка провода должна предусматривать все элементы энергопотребления. Кроме розеток и выключателей, провода должны быть подведены к стационарным светильникам, в том числе и к люстре.

Выключатели в каждой комнате устанавливают с одной и той же стороны и на одинаковой высоте, чтобы в последствии не путаться при их использовании. Розетки устанавливают согласно плану расположения электроприборов. Однако при этом есть некоторые ограничения. В частности, розетка не может быть установлена ближе, чем на 50 см от батареи, газовой плиты и любого другого заземленного элемента.

Далее, если есть необходимость, бьются штробы. Это специальные углубления в плитах для укладки провода заподлицо. После этого начинается непосредственно укладка. Плоский провод укладывают на расстоянии 10-15 см от потолка. Подключение к розеткам и выключателям происходит только вертикально или горизонтально. Кроме этого, монтаж должен быть выполнен таким образом, чтобы в последствии, при необходимости просверлить какое-либо отверстие, Вы не натолкнулись на проложенную проводку. Место прокладки кабеля должно быть Вам хорошо известно.

Если монтаж электропроводки необходимо выполнить в сборной конструкции, например из гипсокартона, то тогда разметку трасс можно не выполнять. Места под розетки помечаются и подготавливаются отверстия. После этого туда прокладывается кабель. При монтаже важно помнить тот факт, что все соединения проводов между собой должны быть надежно заизолированы и только после этого заштукатурены. Для соединения электропроводки разных комнат используются специальные соединительные коробочки.

В общем и целом следует сказать, что сам по себе монтаж электропроводки не представляет чего-либо экстра-сложного. Грамотный и последовательный подход в этом деле позволит Вам выполнить прокладку проводки быстро и качественно. Обращайте внимание на основные моменты, такие как правильность подключения, надежность соединений, прокладка в одних и тех же местах. Это позволит Вам не просто выполнить монтаж электропроводки, а и использовать ее долгие годы без сбоев в работе.

Первое правило. Монтаж электропроводки квартиры состоит в том, что осуществлять ее надо сразу и целиком. Принцип «сегодня сделаем в гостиной комнате, а после зарплаты - в спальне и прихожей» тут неуместен. Если менять провода по частям или просто переставлять розетки и выключатели, заменяя электропроводку, то получится большое количество соединений, надставок и скруток, наглухо спрятанных в стенах. А между тем любое не очень качественное соединение - первый претендент на поломку. К тому же алюминиевая электропроводка не любит, когда ее беспокоят - при ее сгибании появляются микротрещины, что по мере старения электропроводки она себя еще проявит. В итоге довольно скоро снова придется вскрывать стены.

Второе правило замены электропроводки. Не спешите, до вызова электрика необходимо составить подробный план расположения выключателей, розеток, ламп, бра, люстр. Решить, где будут стоять стиральная машина, холодильник, электроплита или проточный нагреватель, а уже потом производить монтаж электропроводки. Все это очень мощные электроприборы, прокладку электропроводки к ним придется вести отдельно, поэтому легко переставить их впоследствии не получится.

Третье правило замены электропроводки, рассчитайте потребление. Посмотрите паспортные данные электроприборов по их потребляемой мощности и сложите показатели тех приборов, что будут запитаны от одной линии. Постарайтесь распределить их так, чтобы на одном проводе не висела слишком большая мощность - больше 4-5 кВт одна линия держать не должна.

Четвертое правило прокладки электропроводки, не экономить. Чем хуже окажется мелочовка - розетки, выключатели, разветвительные коробки, трубки для проводов, - тем опаснее будет жить в квартире. Конечно, если вы не делаете хоромы круче кремлевских палат, нет большого смысла покупать «дизайнерские» изделия по явно завышенной цене. Главное в этом деле - надежность, поэтому лучше ориентироваться на «средний класс» вещиц - не китайский ширпотреб, но и не позолоченные изделия «для богатых».

Пятое правило - замена электропроводки делается после перепланировки, но до штукатурных и малярных работ. Прокладка электропроводки от щитка в коридоре вводится в квартиру и по заранее размеченным маршруту и укладываются на стены. Электропроводка должна быть в трубках - гладких или гофрированных. Но надо понимать, что заменить впоследствии в случае чего электропроводку в гофрированной трубке очень сложно - скорее всего, придется вскрывать стены. На места соединения электропроводки устанавливаются разветвительные коробки, чтобы иметь простой доступ к соединениям. Коробки закрываются пластиковыми крышками и потом уходят под обои или краску Caparol, становясь практически невидимыми. Если в какой-то момент понадобится доступ к проводам в коробке, обои можно аккуратно надрезать, а краску - заменить.

Шестое правило - думайте о будущем. Обеспечьте возможность максимально простой прокладки электропроводки в тот момент, когда они начнут стареть. Срок жизни алюминиевой электропроводки - 20-30 лет, медной - больше, но необходимость монтажа электропроводки может возникнуть и раньше, например при случайном повреждении проводки.

При установке внутри и снаружи зданий и сооружений осветительные и силовые электропроводки напряжением до 1000 В выполняют изолированными проводами различных марок и сечений, а также небронированными кабелями с резиновой изоляцией сечением до 16 м2.

Требования к монтажу электропроводки:

) в помещениях без повышенной опасности поражения электрическим током провода должны располагаться на высоте не менее 2 м, а в помещениях с повышенной или особой опасностью - не менее 2,5 м от пола;

) провода прокладывают по верхней части стены на расстоянии 150-200 мм от потолка, а провода к светильникам общего освещения - по потолку;

3) если высота помещения не позволяет выдержать указанные размеры, то провода прокладывают в трубах или скрыто в толще стен помещения. Указанное требование не распространяется на спуски проводов к выключателям освещения и розеткам в помещениях без повышенной опасности поражения электрическим током.

Правила монтажа:

) в одной трубе (коробе или лотке), замкнутом канале строительной конструкции запрещается совместная прокладка взаиморезервируемых цепей, цепей аварийного и рабочего освещения, цепей освещения и силовых, осветительных цепей напряжением до 42 В с цепями напряжения выше 42 В;

) в сухих и влажных помещениях при несгораемых конструкциях допускаются все виды проводок. В пыльных, сырых и особо сырых помещениях не допускается проводка на роликах;

) в пожароопасных помещениях не допускается прокладывать провода в пластмассовых трубах, на тросах и тросовым проводом, на роликах, а при сгораемых конструкциях - под штукатуркой и в винипластовых трубах;

) все жилы гибких проводов и кабелей (включая заземляющую) должны быть в общей оболочке, оплетке или иметь общую изоляцию. Изоляция проводов и кабелей должна соответствовать номинальному напряжению сети;

) при выборе проводов для электропроводок учитывают их механическую прочность. Например, для алюминиевых проводов приняты наименьшие сечения для вводов к потребителям и проводки к электросчетчикам - 4 мм2, для проводов на изоляторах, расстояния между которыми до 6 м - 4 мм2, до 12 м - 10, до 25 м - 16 мм2;

) в местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены оболочками или трубами, коробами, ограждениями.

Монтаж электропроводок производят строго по проектной документации, в которой расписаны марки проводов и кабелей, места установки электрооборудования и светильников, пусковые и выключающие аппараты, места проходов через перекрытия или стены, трасса проводки и т.д.

Монтаж электропроводки предполагает выполнение следующих операций:

) разметка;

) установка роликов, изоляторов, скоб;

) пробивка борозд и т.д.;

) прокладка проводов;

) соединение проводов;

) монтаж электроустановочных изделий, квартирных щитков, светильников и т.д.;

) оконцевание проводов и присоединение их к электроприемникам;

) выполнение измерений;

) сдача в эксплуатацию.

После окончания монтажных работ собирают всю схему электропроводки, проверяют правильность соединений, полностью испытывают собранные схемы управления и сигнализации. Измерения и опробование электропроводки, произведенные персоналоммонтажных организаций в процессе монтажа, а также наладочным персоналом непосредственно перед вводом в эксплуатацию, оформляются соответствующими актами и протоколами. Рассмотрим по порядку каждую из вышеназванных операций. Разметку выполняют до начала производства штукатурных, окрасочных и других отделочных работ. При этом учитывается удобство пользования и обслуживания проводки во время эксплуатации при соблюдении правил электро- и пожарной безопасности.

Разметка трассы и основных осей размещения электрооборудования и светильников производится следующим образом: на полу или потолке наносят отметки в виде черной полосы шириной 10-12 мм и длиной 120-150 мм.

Разметку производят с помощью рулеток, а линии отбивают шнуром, окрашенным синькой или сухой охрой. Натянутый шнур оттягивают и резко отпускают для удара по поверхности. Место расположения крепежных деталей отмечают поперечными рисками на отбитой линии. Трасса для открытых электропроводок должна быть параллельна линиям строительных конструкций.

При разметке определяют места размещения переходных коробок, крепления электропроводок, отверстий для проводов, кабелей, труб и ниш для щитков. После этого уточняют размеры элементов электропроводки и их конфигурацию. На заготовительном участке в соответствии с натурными замерами трасс проводят раскрой проводов для каждого участка трассы.

Концы проводов и кабелей нужно подготовить для соединений, ответвлений и присоединений к оборудованию (светильникам): их очищают от изоляции, проверяют схемы соединений и маркируют электропроводку. Подготовленные участки электропроводок монтируют на месте прокладки с помощью различных креплений.

Для того чтобы защитить провода от механических повреждений, в отверстия для их прохода сквозь деревянные или кирпичные внутренние стены дома и межэтажные перекрытия (см. рис.) закладывают отрезки металлических или изоляционных труб соответственно.

Рис.9 Прокладка проводов через стену и межэтажное перекрытие

Концы труб должны выступать на 10 мм из стен и потолков, а верхний конец трубы, проложенной сквозь перекрытие, должен возвышаться не менее чем на 1,5 м над полом второго этажа.

Концы труб с обеих сторон оформляют фарфоровыми или пластмассовыми втулками. В них закладывают трубку из хлорвинила или полутвердой резины диаметром около 15 мм и такой длины, чтобы ее концы выступали из втулок на 10 мм. Затем сквозь трубку прокладывают провод.

При этом соединения и ответвления проводов разрешается выполнять только внутри ответвительных коробок. Трассы прокладывают по кратчайшему расстоянию между соединяемыми приборами, параллельно и перпендикулярно стенам, перекрытиям и колоннам, с минимальным количеством поворотов, пересечений с технологическими коммуникациями и наименьшим числом разъемных соединений труб; подальше от технологического оборудования, подвергаемого частым разборкам, от мест, опасных для обслуживающего персонала, где возможны нагрев до температуры свыше 60 градусов и механические и химические повреждения; в местах, удобных для монтажа, обслуживания и ремонта.

Трассы прокладки пластмассовых труб и небронированных кабелей на открытых конструкциях и наружных установках выбирают с учетом защиты их элементами зданий, эстакад от действия прямых солнечных лучей. Когда направления трубных проводок и других электрических сетей совпадают, рекомендуется выполнять их совмещенными, если это допустимо по условиям совместной прокладки, в общих каналах, тоннелях и на эстакадах.

Радиусы изгиба труб должны быть не менее 10 наружных диаметров кабеля при температуре до -40° С, для районов с пониженными температурами до -50°С допустимый радиус изгиба должен быть не менее 20 наружных диаметров кабеля. При совместной прокладке технологических труб и электрических проводок по установленным сборным конструкциям кабели располагают ниже труб.

Расстояние между коробами и трубопроводами с горячими жидкостями или газами должно быть: при параллельной прокладке - до трубопроводов, проходящих с любой стороны, не менее 250 мм; при пересечении - до трубопроводов, проходящих под коробами или с их боков, не менее 100 мм; над ними - не менее 250 мм.

По стенам, колоннам, перекрытиям наносят линию трассы, затем размечают места крепления и установки поддерживающих конструкций и других элементов трассы, проверяют правильность разбивки трассы на соответствие ее проекту.

В качестве межэтажных перекрытий в жилых гражданских зданиях применяют многопустотные железобетонные панели. Пустоты этих панелей часто используются для прокладки в них проводок. В местах, где требуется вывод проводов к светильнику, и для его крепления на нижнем этаже пробивают проходы. Отверстия размечают так, чтобы они по возможности приходились по центру пустот панели. Для этого надо ознакомиться с размерами конструкций, имея в виду, что панели стандартные. В каждом отдельном случае необходимо предварительно проверить эти расстояния на панелях, примененных на данном объекте, после чего приступить к разметке. Борозды для скрытой электропроводки пробивают в кирпичных, бетонных и гипсолитовых строительных конструкциях. Пробивка борозд в железобетоне, как правило, недопустима. Для образования борозд шириной 8 мм и глубиной 20 мм в гипсолите или кирпиче применяют бороздодел, в котором рабочим инструментом служит дисковая фреза - стальной диск с пластинами из твердого сплава, расположенными радиально в виде зубьев. Каждая пластинка имеет задний угол резания 15°. К работе приступают после выполнения разметки борозд, проверки исправности бороздодела опробованием его работы вхолостую. При работе ручку включения удерживают правой рукой. По мере наполнения пылесборника его очищают. Большого поперечного размера борозды пробивают электрическим или пневматическим молотком или ручным перфоратором. Для получения борозд правильной формы после предварительной разметки бороздоделом намечают контурные линии, а затем пробивают среднюю часть молотком или ручным перфоратором.



4. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

4.1 Устройство и принцип действия люминесцентной лампы

Тринадцатый день практики. Я изучил схему люминесцентной лампы и собрал её.

Люминесцентная лампа - газоразрядный <#"606086.files/image008.gif">

5.2 Тиристоры

Шестнадцатый день практики. Мною был изучен полупроводниковый прибор - тиристор, а также я смог собрать простейшую схему управления световым потоком при помощи тиристора, реостата.

Тиристор - полупроводниковый прибор, выполненный на основе монокристалла полупроводника с тремя или более p-n-переходами и имеющий два устойчивых состояния: закрытое состояние, то есть состояние низкой проводимости, и открытое состояние, то есть состояние высокой проводимости.

Тиристор можно рассматривать как электронный выключатель (ключ). Основное применение тиристоров - управление мощной нагрузкой с помощью слабых сигналов, а также переключающие устройства. Существуют различные виды тиристоров, которые подразделяются, главным образом, по способу управления и по проводимости. Различие по проводимости означает, что бывают тиристоры, проводящие ток в одном направлении (например тринистор, изображённый на рисунке) и в двух направлениях (например, симисторы, симметричные динисторы).

Тиристор имеет нелинейную вольт-амперную характеристику (ВАХ) с участком отрицательного дифференциального сопротивления. По сравнению, например, с транзисторными ключами, управление тиристором имеет некоторые особенности. Переход тиристора из одного состояния в другое в электрической цепи происходит скачком (лавинообразно) и осуществляется внешним воздействием на прибор: либо напряжением (током), либо светом (для фототиристора). После перехода тиристора в открытое состояние он остаётся в этом состоянии даже после прекращения управляющего сигнала, если протекающий через тиристор ток превышает некоторую величину, называемую током удержания.


Рис.14 Сборка схемы управления лампочкой при помощи тиристора

.3 Реле

Семнадцатый день практики. Изучение различного типа реле, устройство и принцип действия.

Восемнадцатый день практики. Сборка схемы управления электродвигателем при помощи теплового реле.

Девятнадцатый день. Сборка схемы управления электродвигателем при помощи теплового реле, электромагнитного пускателя.

Двадцатый день практики. Сборка схемы управления электродвигателем при помощи реле времени, магнитного пускателя.

Двадцать первый день. Я разработал и собрал собственную схему управления электродвигателем при помощи реле времени, теплового реле, магнитных пускателей, звонка.

Реле (фр. relais) - электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Различают электрические, механические и тепловые реле.

Существует класс электронных полупроводниковых приборов именуемых оптореле (твердотельное реле), но он в данной статье не рассматривается.

В электронной схемотехнике иногда электронные блоки с функцией переключения цепи по изменению какого-либо физического параметра также называют реле. Например, фотореле, реле контроля фаз или реле-прерыватель указателей поворота автомобиля.

Основные части электромагнитного реле: электромагнит, якорь и переключатель. Электромагнит представляет собой электрический провод, намотанный на катушку с сердечником из магнитного материала. Якорь - пластина из магнитного материала, через толкатель управляющая контактами.

Работа электромагнитных реле основана на использовании электромагнитных сил, возникающих в металлическом сердечнике при прохождении тока по виткам его катушки. Детали реле монтируются на основании и закрываются крышкой. Над сердечником электромагнита установлен подвижный якорь (пластина) с одним или несколькими контактами. Напротив них находятся соответствующие парные неподвижные контакты.

В исходном положении якорь удерживается пружиной. При подаче управляющего сигнала электромагнит притягивает якорь, преодолевая её усилие, и замыкает или размыкает контакты в зависимости от конструкции реле. После отключения управляющего напряжения пружина возвращает якорь в исходное положение. В некоторые модели, могут быть встроены электронные элементы. Это резистор, подключенный к обмотке катушки для более чёткого срабатывания реле, или (и) конденсатор, параллельный контактам для снижения искрения и помех.

Управляемая цепь электрически никак не связана с управляющей (такая ситуация часто обозначается в электротехнике как сухой контакт). Более того в управляемой цепи величина тока может быть намного больше чем в управляющей. Источником управляющего сигнала могут быть: слаботочные электрические схемы (например дистанционного управления), различные датчики (света, давления, температуры и т. п.), и другие приборы которые на выходе имеют минимальные значения тока и напряжения. Таким образом, реле по сути выполняют роль дискретного усилителя тока, напряжения и мощности в электрической цепи. Это свойство реле, кстати, имело широкое применение в самых первых дискретных (цифровых) вычислительных машинах. Впоследствии реле в цифровой вычислительной технике были заменены сначала лампами, потом транзисторами и микросхемами - работающими в ключевом (переключательном) режиме. В настоящее время имеются попытки возродить релейные вычислительные машины с использованием нанотехнологий.

В настоящее время в электронике и электротехнике реле используют в основном для управления большими токами. В цепях с небольшими токами для управления чаще всего применяются транзисторы или тиристоры.

При работе со сверхбольшими токами (десятки-сотни ампер; например, при очистке металла методом электролиза) для исключения возможности пробоя контакты управляемой цепи исполняются с большой контактной площадью и погружаются в масло (так называемая «масляная ячейка»).

Реле до сих пор очень широко применяются в бытовой электротехнике, в особенности для автоматического включения и выключения электродвигателей (пускозащитные реле), а также в электрических схемах автомобилей. Например, пускозащитное реле обязательно имеется в бытовом холодильнике, а также в стиральных машинах. В этих устройствах реле намного надёжнее электроники, так как оно устойчиво к броску тока при запуске электродвигателя и, особенно, к сильному броску напряжения при его отключении.

ЗАКЛЮЧЕНИЕ

На протяжении срока электромонтажной практики мною решались практические проблемы монтажа электрических проводок, сборка схем управления силовым оборудованием, изучение различных схем освещения.

Проходя практику, я приобрел навыки выполнения основных операций по монтажу электрооборудования; изучил механизмы, инструменты и электротехнические материалы, применяемые при электромонтажных работах. Кроме того, изучил защитные меры по электробезопасности при электромонтажных работах; приемы и правила электромонтажных работ; закрепил практические навыки по монтажу (электропроводок в производственных помещениях, кабельных линий электропередачи, электрических двигателей); освоил технологии соединения, ответвления и оконцевания проводов и кабелей (пайки медных и алюминиевых жил проводов и кабелей, опрессовки жил, оконцевания жил проводов и кабелей при помощи пресс-клещей и изолированных наконечников.

СПИСОК ЛИТЕРАТУРЫ

.Алиев, И.И Электротехнический справочник / И.И. Алиев. 4-е изд., испр. - М.: ИП РадиоСофт, 2005. - 384 с.

.Атабеков, В.Б. Монтаж осветительных электроустановок / В.Б. Атабеков М.С.Живов. - М.: Высшая школа, 1974. - 380 c.

. Электрические станции, подстанции и системы / Под ред. С.А. Бургучева. - М.:Колос, 1966.- 689 с.

.Атабеков В.Б.Ремонт электрооборудования промышленных предприятий.- М.,2004

.М., Соколов Б.А. Монтаж электротехнических установок. - М.,2003.

.Каталоги и справочники.

. В.Г. Колесников Электроника

Похожие работы на - Монтаж электрических проводок. Сборка схем управления силовым оборудованием



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
