Номер на
рисунке
|
Название
элемента
|
Размер, мм
|
|
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
|
Высота стола
Длина столешницы Ширина столешницы Глубина свободного пространства для ног
Высота свободного пространства для ног Ширина системного блока Высота
системного блока Длина системного блока Высота монитора Высота экрана
монитора Длина монитора Ширина монитора Высота поверхности сидения стула
Высота спинки стула Ширина спинки стула Расстояние от сидения стула до
подлокотника Длина подлокотника Глубина поверхности сидения стула Ширина
поверхности сидения стула Угол наклона спинки стула, град. Длина подставки
для ног Высота подставки для ног Угол наклона подставки для ног, град.
Расстояние от экрана монитора до глаз человека Расстояние от края стола до
клавиатуры Ширина клавиатуры Угол наклона клавиатуры, град. Длина клавиатуры
Высота выдвижной панели клавиатуры
|
710 1400 800
650 600 360 165 410 360 220 380 360 380 400 380 210 230 380 400 10 300 50 10
700 150 160 10 460 100
|
3.3
Построение соматограммы рабочего места
Вид сбоку совмещенной соматограммы рабочего места и человека
показана на рис.1.
Рис.1. Совмещенная соматограмма рабочего места и человека (вид
сбоку)
Вид сверху совмещенной соматограммы рабочего места и человека
показан на рис.2.
Рис.2. Совмещенная соматограмма рабочего места и человека (вид
сверху)
3.4
Требования СанПиН
Требования СанПиН 2.2.2/2.4.1340-03 к рабочему месту
пользователя ПЭВМ:
высота стола ………………………………………………………680-800 мм
размеры столешницы ……………………………………………1400*800 мм
высота свободного пространства для ног ………………не
менее 600 мм
ширина свободного пространства для ног ………………не
менее 500 мм
глубина свободного пространства для ног ………………не
менее 650 мм
высота поверхности сидения стула
……………………………400-550 мм
ширина сидения стула ………………………………………не менее 400
мм
глубина сидения стула ………………………………………не менее 400
мм
высота опорной поверхности спинки стула ……………не
менее 300 мм
ширина опорной поверхности спинки стула ……………не
менее 380 мм
угол наклона спинки в вертикальной плоскости в пределах +/
- ………………………………………………………………………….30 градусов
Экран ВДТ должен располагаться в пределах 600-800 мм от глаз
пользователя, а уровень верхней кромки экрана ВДТ - на уровне лба.
Угол наклона клавиатуры должен регулироваться в пределах,
позволяющих кистям рук находиться в плоскости, параллельной столешнице.
Расстояние от края столешницы до оси тела человека должно
быть не менее 150-200 мм.
Рабочий стул должен быть снабжен подъёмо-поворотным
устройством, обеспечивающим регуляцию высоты сидения и спинки. Его конструкция
должна предусматривать также изменение угла наклона спинки и наличие
подлокотников. Конструкция спинки стула должна быть такой, чтобы поддерживать
спину пользователя.
На рабочем месте необходимо предусматривать подставку для ног
на случай, если высота стула не позволяет доставать ногами пол. Его высота -
50-150 мм.
Желательно соблюдать также углы между частями тела
пользователя, которые должны быть близкими к 90 градусам.
3.5
Рекомендации по изменению рабочего места
После сравнения данных из таблиц с требованиями СанПиН
2.2.2/2.4.1340-03 можно сделать следующие выводы:
. Из-за того, что ноги не помещаются под столом
необходимо убрать подставку для ног и изменить высоту стула с 380 до 490 мм.
2. Так как верхняя кромка экрана должна располагаться на
уровне лба, необходимо изменить высоту стола с 710 мм до 840 мм.
соматография эргономический рабочее место
После данных изменений рабочее место удовлетворяет требования
СанПиН 2.2.2/2.4.1340-032.2.2/2.4.1340-03.

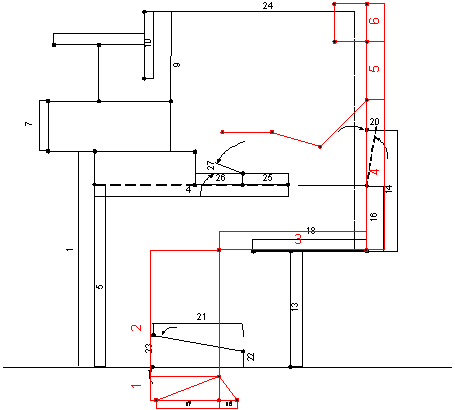

Совмещенная соматограмма рабочего места и человека после
изменения параметров рабочего места показана на рис.3.
Рис.3. Совмещенная соматограмма рабочего места и человека с учетом
изменений (вид сбоку)
Заключение
В результате выполнения данной работы были получены навыки
построения соматограммы рабочего места, оценки соответствия организации
рабочего места требованиям эргономики, разработки рекомендаций по улучшению
эргономических показателей рабочего места в соответствие с СанПиН
2.2.2/2.4.1340-032.2.2/2.4.1340-03.
