Гасіння пожежі на кормозмішувальному і гранулярному заводі 'АБО МІКС'

Гасіння пожежі на кормозмішувальному і гранулярному заводі 'АБО МІКС'

Вступ

Життя кожної людини безцінне вже само по собі - це зазначено в найвищому законодавчому акті України. Проте з кожним роком виникає все більше факторів, які негативно впливають на життєдіяльність людей

У 2012 році в порівнянні 3 2011 роком кількість пожеж на спорудах виробничого призначення незначно зменшилася на 0.7 % (2012 - 466, 2011 - 508). Аналіз пожеж показує, що значна частина пожеж розвивається і приймає значні розміри через недоліки в організації управління силами і засобами на пожежі. Організація гасіння пожеж, як складова частина пожежної тактики, тісно пов`язана з організаційними заходами, які направлені на забезпечення умов для успішних оперативних дій з гасіння пожеж.

Правильна організація гасіння пожежі можлива тільки на основі твердих знань об’єктивних закономірностей розвитку і гасіння пожежі, вміння застосувати ці знання на практиці.

Пожежна тактика вивчає особливості розвитку пожежі, загальні принципи організації та ведення оперативних дій. Також розробляє найбільш доцільні способи і прийоми оперативних дій підрозділів, нових вогнегасних речовин, важливі положення та правила, враховуючи, які КГП приймає обґрунтовані рішення. Вже недостатньо погасити пожежу, а необхідно погасити якомога скоріше, з найменшою затратою і збитком. Для цього необхідно попередньо планувати оперативні дії, тобто розробляти оперативні плани пожежогасіння. Призначення таких планів - допомагати КГП швидко зорієнтуватись в обстановці, правильно визначити ВНОД, а також ряд інших задач.

Згідно ст. 27 Конституції України - „Кожна людина має невід’ємне право на життя...” Обов’язок держави - захищати життя людини ” ОРС ЦЗ створюється з метою захисту життя і здоров’я громадян, приватної, колективної та державної власності від пожеж, підтримання належного рівня пожежної безпеки на об’єктах і в населених пунктах.

В даній курсовій роботі розглядається гасіння пожежі в шести поверховому кормозмішувальному і грануляторному заводі, що відноситься до сільськогосподарських організацій. Для цього необхідно знати будову, пожежне навантаження ,ОТХ таких об’єктів. У разі пожеж можливі:

наявність великої працівників, яким загрожують небезпечні фактори пожежі,

виникнення серед людей паніки;

складність проведення рятувальних робіт;

поширювання вогню і токсичних продуктів горіння у вертикальному напрямку як усередині будівлі, так і ззовні;

задимлення сходових кліток і верхніх поверхів;

висока температура на шляхах евакуації та поверхах, де виникла пожежа (у коридорах і на сходових клітках);

складність у керуванні силами і засобами, які беруть участь у гасінні пожежі;

- відсутність необхідної кількості техніки та обладнання, яке може бути використане під час гасіння пожеж у сільськогосподарських організаціях;

складність подачі засобів гасіння до верхніх поверхів будівлі;

необхідність застосовування спеціальних технічних засобів для проведення рятувальних робіт і ліквідування пожежі.

Під час гасіння пожежі на комбікормових заводах КГП зобов’язаний:

вжити заходів щодо зупинки і перекривання вентиляційної та аспіраційної систем, зупинити роботу технологічного обладнання; - визначити вид сировини, їх кількість; - гасіння і випуск сировини здійснювати з обов’язковою флегматизацією горючої газової суміші вуглекислотним газом чи азотом у бункері; - у приміщеннях з наявністю пилу застосувати стволи-розпилювачі або стволи з насадками-розпилювачами; гасіння компактними струменями проводити тільки після зволожування приміщення розпиленою водою; - у суміжних приміщеннях з наявністю пилу, що не горять, організувати змочування поверхні конструкцій і обладнання розпиленими струменями; - для подавання води на верхні поверхи організувати використання сухотрубів і пожежних кранів-комплектів з вмиканням насосів-підвищувачів; - організувати рятування людей; - зосередити на місці пожежі у мінімально короткий час потрібну кількість пожежних авто драбин і авто підіймачів, ланок ГДЗС; - вжити заходів щодо запобігання паніці, використовуючи внутрішню систему сповіщення, гучномовний зв’язок, плакати тощо; - підйом особового складу і пожежно-технічного обладнання на поверхи здійснювати сходовими клітками за допомогою пожежних авто драбин, тощо; - під час прокладання магістральних рукавних ліній організувати встановлення одного розгалуження поблизу входу в будівлю, а другого - на один-два поверхи нижче від поверху, на якому виникла пожежа; - вжити заходів для захисту особового складу і пожежно-рятувальних автомобілів - від скла та інших предметів, що падають з висоти, огородження небезпечної зони та виставлення постових.

1. Оперативно-тактична характеристика об'єкту

1.1 Загальні відомості про об’єкт

АБО МІКС. Розташований по вулиці Наливайка загальною площею 9,5 га який огороджено, та має один заїзд. На підприємстві розміщені такі об’єкти:

Кормозмішувальний і гранулярний цех.

Склади (3 од.).

Адміністративно-побутовий корпус.

Пожежна водойма.

Пожежні резервуари.

Трансформаторна підстанція.

Будівля кормо змішувального і гранулярного цеху 6 поверхова 3 ступеня вогнестійкості, розміром 13 х10 х26 м , загальною площею в плані - 780 м. кв.

У будівлі знаходиться котельня яка опалює приміщення заводу.

Стіни та перегородки виконано з металу. Оздоблення стін та стелі в коридорах, кімнатах та інших приміщень на 1, 2, 3, 4, 5, 6. поверхах з негорючих матеріалів.

Перекриття між поверхами металевий настил.

Дах - горищний двоскатний. Конструктивні елементи металеві. Покрівля метало профіль по металевій обрешітці.

У будівлі одна сходова клітина яка з’єднює між собою 1-6 поверхи.

1.2 Пожежна навантага

Оргтехніка, пил, електропроводка, олія, електромотори, конструктивні елементи приміщень, та інші речовини, що зберігаються в будівлі.

1.3 Системи забезпечення пожежної безпеки

Підприємство обладнано автоматичною системою порошкового пожежогасіння локальної дії, запуск модулів порошкового пожежогасіння у приміщення здійснюється блоком керування системи автоматичного пожежогасіння типу «Гамма-102 САТ» . Приміщення цеху оснащені системою пожежної сигналізації. На кожному поверсі розміщені пожежні комплекти, які містять пожежний рукав, та вогнегасники ВП-5.

1.4 Характеристики інженерного обладнання

Освітлювально-силову мережу напругою 220/380В відключається в електропідстанції, яка розміщена на території заводу неподалік пожежної водойми (див. схему). Аварійне освітлення відсутнє.

Опалення автономне водяне від газового котла.

Загальнообмінна вентиляція в будівлі - природна. Повітроводи примусової вентиляції виконано з металевого листа, вентилятори розташовано ззовні.

1.5 Прогнозування розвитку пожежі

Шляхами розповсюдження вогню можуть бути горючі матеріали, пил, обладнання та оздоблення приміщень, а також через високотемпературні конвективні потоки можливе виникнення розповсюдження вогню крізь дверні прорізи. В умовах швидкого розповсюдження диму по коридорах та сходовій клітині організація евакуації та рятування обслуговуючого персоналу є першочерговим завданням.

1.6 Водопостачання

Внутрішній протипожежний водопровід має трубопровідну мережу з Ø 51 мм, на якій встановлено 6-ть ПК з головками типу «Богданова», які розміщених на кожному поверсі по одному ПК.

Зовнішнє протипожежне водопостачання забезпечується від двох пожежних резервуарів ємністю 63м3 кожний, пожежне водоймище ємністю 1000м3, насосна станція.

.7 Організація проведення рятувальних робіт

Чисельність працюючих - у денну годину на заводі АБО МІКС. може знаходитися до 70 осіб обслуговуючого персоналу. У нічний час знаходиться 5 чоловік.

Відомості про шляхи евакуювання: у будівлі є один основний та п’ять евакуаційний виходи, одна сходова клітина яка з’єднує перший та шостий поверхи. Планування поверхів коридорного типу, тому ймовірність задимлення сходових клітин при пожежі досить висока.

При пожежі у виробничій зоні цеху на четвертому поверсі де відбувається піднімання мішків і змішування продукції розповсюдження диму відбуватиметься в сходовій клітині на п’ятий поверх, а також в сусідніх приміщеннях на четвертому поверсі.

Місце попереднього розміщення евакуйованих матеріальних цінностей виноситься на вулицю під охорону міліції та обслуговуючого персоналу.

Характеристика запасних шляхів евакуації та рятування тому евакуацію людей в першу чергу, необхідно здійснювати через один основний вихід та евакуаційні виходи на вулицю, вікна вище розташованих поверхів за допомогою пожежної авто драбини.

Встановлення висувних драбин для евакуації можливе на твердому покритті з правої, лівої, частково фасадної та тильної сторони будівлі.

Димовидалення зі сходової клітини можливе за рахунок вскриття віконних прорізів вище рівня пожежі (на рівні вище розташованого поверху), та за допомогою димососа ДП-10.

Виписка з розкладу виїздів пожежних підрозділів

Примітка: інші автомобілі основного і спеціального призначення викликаються на пожежу по виклику КГП

2. Визначення основних параметрів розвитку пожежі

Згідно умови завдання, пожежа виникла на 4-му поверсі у виробничій зоні приміщення. Місце виникнення пожежі знаходиться біля задньої стіни цеху . Координати пожежі по осям: по довжині - 3,5 м, а по ширині - 5 м.(Y= 5; X=3,5).

Час розвитку пожежі складається з: часу до повідомлення про пожежу в частину - 5 хв., часу збору на пожежу в частині - 1 хв., часу слідування першого підрозділу - 5 хв., часу оперативного розгортання першого підрозділу з урахуванням роботи ланок ГДЗС - 5 хв., Якщо перший підрозділ локалізувати пожежу не зможе, то час введення сил іншими підрозділами визначається на основі розкладу виїзду. Лінійна швидкість розповсюдження горіння становить 0,6 м/хв.

Визначаємо час вільного розвитку пожежі до введення на гасіння стволів ДПРЧ-7:

τвр. = τд.п. + τзб. + τсл. + τо.р. = 5 + 1 + 5 + 5 = 11 хв.

де: τд.п. - час від виникнення пожежі до повідомлення на ОДС.

τзб - час збору підрозділу по тривозі;

τсл - час слідування до місця пожежі;

τб.р. - час оперативного розгортання з врахуванням роботи ланок ГДЗС.

Визначаємо форму розвитку пожежі та її параметри на моменти часу.

На момент повідомлення про пожежу:

п = 0,5 ·Vл · τ1 = 0,5 · 0,6 · 5 = 1,5 м,

де: R5п - радіус площі пожежі через 5 хв. з моменту її виникнення;

τ1 - час розвитку пожежі;л - лінійна швидкість поширення горіння.

п = πR2 = 3,14 · 1,52= 7,065 м2,

де: S5п - площа пожежі через 5 хв. має кругову форму.

Р 5п = 2πR = 2 · 3,14 = 9,42 м,

де: Р5 п - периметр пожежі через 5 хв. для кругової форми пожежі.

Ф5п = 2πR = 2 · 3,14 = 9,42 м,

де: Ф5п - фронт пожежі через 5 хв. для кругової форми пожежі.

s = S5п / τ1= 7,065 / 6 = 1,2 м2/хв.,

де: V5s - швидкість зростання площі пожежі в перші 5 хв.

p = Р5п/ τ1 = 9,42 / 6 = 1,57 м/хв.,

де: V5p - швидкість зростання периметра пожежі в перші 5 хв.

Ф = Ф5п/ τ1 = 9,42 / 6 = 1,57 м/хв.,

де: V5Ф - швидкість зростання фронту пожежі в перші 5 хв.

На момент прибуття до місця пожежі першого підрозділу:

τпр. = τд.п. +τзб. +τсл.= 5 + 1 + 5 = 11 хв.п = 0,5 · Vл · τ1 + Vл · τ2 = 0,5 · 0,6 · 10 + 0,6 · 1 = 3,6 м.

де: τ1 - 10 хв. розвитку пожежі, в які швидкість розвитку пожежі дорівнює 0,5Vл;

τ2 = τпр. - τ1 =11 - 10 = 1 хв.п = а · в + 0,5π(R11п)2 = 7,2 · 3,5 + 0,5 · 3,14 · 3,62 = 45,5 м2,

де: S11п - площа пожежі через 11 хв. у виробничій зоні;

Р 11п = а + в + а + 0,5πR11п = 3,6 + 7,2 + 3,6 + 0,5 · 3,14 · 3,6 = 20,052 м,

де: Р11п - периметр пожежі через 11 хв.

Ф11п = 0,5πR11п = 0,5 · 3,14 · 3,6 = 5,652 м,

де: Ф11п - фронт пожежі через 11 хв.

s = S11п/ τ11 = 45,5 / 11 = 4,14 м2/хв.,

де: V11s - швидкість зростання площі пожежі за 11 хв.

p = Р11п / τ11 = 20,052 / 11 = 1,82 м/хв.,

де: V11p - швидкість зростання периметра пожежі за 11 хв.

Ф = Ф11п / τ11 = 5,652 / 11 = 0,51 м/хв.,

де: V11Ф - швидкість зростання фронту пожежі за 11 хв.

На момент введення сил і засобів першим підрозділом (ДПРЧ - 7):

R16п = 0,5Vл · τ1 + Vл · τ2 = 0,5 · 0,6 · 10 + 0,6 · 6 = 6,6 м,

Форма розвитку пожежі до моменту введення сил і засобів на гасіння караулом ДПРЧ - 7 у виробничій зоні приміщенні буде прямокутна.

п = а · в = 10,1 · 10 = 101 м2,

де: S16 - площа пожежі через 16хв. у виробничій зоні приміщення,

Р 16п = 2(а + в) = 2 · 20,1 = 40,2 м,

де: Р16 - периметр пожежі через 16хв.

Ф16 = а = 10 м,

де: Ф16 - фронт пожежі через 16 хв.

s = S16п/ τ16 = 101 / 16 = 6,31 м2/хв.,

де: V16 - швидкість зростання площі пожежі за 16хв.

= Р16п / τ16 = 40,2 / 16 = 2,51м/хв.,

де: V16p - швидкість зростання периметра пожежі за 16 хв.

Ф = Ф16п / τ16 = 10 / 16 = 0,625м/хв.,

де: V16 - швидкість зростання фронту пожежі за 16хв.

Викреслюємо план будівлі житлового будинку в масштабі і наносимо отримані площі пожежі на три моменти часу (5 хв., 11 хв., 16 хв.).

Для перевірки можливості локалізації пожежі караулом ДПРЧ-7 визначаємо площу гасіння (Sг) і потрібну витрату води (Qпр) для обмеження поширення горіння в приміщеннях, в яких йде розвиток пожежі:

г = а · h + а · h = 5 · 5 + 5 · 5 = 50 м2;

де: Sг - площа гасіння пожежі у виробничій зоні приміщення;г - глибина гасіння.

гпр= Sг · iпр = 50 · 0,20 = 10 л/с;

де: iпр - інтенсивність подачі води на гасіння, л/с·м2.

Для гасіння пожежі приймаємо РС-70 (при Нств.= 40 м витрата з нього становить 7,4 л/с). Два відділення ДПРЧ-7 можуть подати не більше двох стволів, так як працювати потрібно в сильно задимленому середовищі ланками ГДЗС, отже обмежити розповсюдження пожежі по фронту можливо, тому два відділення ДПРЧ-7 локалізують пожежу у виробничій зоні приміщення за допомогою двох РС-70.

Визначаємо необхідне число відділень для здійснення умов локалізації

від = Qгпр / NРС-70· qРС-70 = 10 / 1 · 7,4= 2 від.,

де: NРС-70 - кількість стволів РС-70, подачу і роботу яких може забезпечити одне відділення з врахуванням роботи в ПОСТАУЕР-SL;РС-70 - витрати води зі ствола РС-70, напір на стволі 40 м.

Враховуючи тактичні можливості ДПРЧ-7 приймаємо два відділення для здійснення умов локалізації.

Визначаємо фактичну витрату води на момент локалізації пожежі при розгортанні одного караулу (2 відділення).

Qф = Nвід· NРС-70· qРС-70 = 2 · 1 · 7,4 = 14,8 л/с,

отже, умова локалізації пожежі виконується, так як:

ф = 14,8 л/с > Qгпр = 10 л/с.

3. Розрахунок сил і засобів для гасіння пожежі

Визначаємо кількість стволів для локалізації пожежі по фронту поширення горіння

РС-70= Qгпр / qРC-70 = 10 / 7,4 = 2 РС-70,

де: qРC-70 - витрати води зі ствола РС-70, напір на стволі 40 м.

Визначаємо потрібну кількість стволів на захист і можливе гасіння. Виходячи з можливих обставин на пожежі і тактичних умов здійснення оперативних дій на захист належить прийняти:

у виробничу зону приміщення на п’ятий поверх - 2 РСК-50 (в складі ланки ГДЗС);

у виробничу зону приміщення на третій поверх - 2 РСК-50;

Визначаємо фактичну витрату води на гасіння пожежі і для захисту:

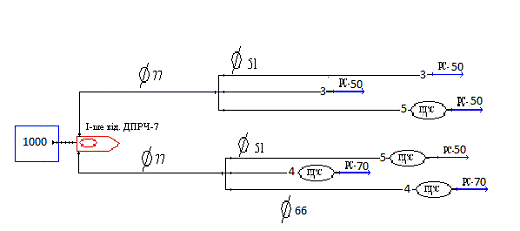

ф = Qгф + Qзф = NгРC-70 · qРС-70 + NзРСК-50· qзРCК-50 = 2 · 7,4 + 4 · 3,7 = 29,6 л/с

Визначаємо забезпеченість об’єкта водою.

Протипожежне забезпечується від двох пожежних резервуарів ємністю 63м3 кожний, пожежне водоймище ємністю

Визначаємо граничну відстань подачі 2 РС-70 та 1 РСК-50 від АЦ-40(43253)247.02 при напорі на стволах 40 м з загальною витратою 18,5 л/с:

гр = (Нн-(hств + hрозг ± Zм ± Zств)/ S’·Q2)·20 = (100 - (40+10± 0+16)) :0,015·18,52) ·20 = 132,5 м.

Нн - максимальний напір, який можна створити на насосі, м, приймається 100м вод. ст.;ств - напір на стволі, приймається 40 м вод. ст. для ручних стволів; розг - втрати напору на розгалуженні приймається 10м вод. ст.м - найбільша висота місцевості, м;ств - найбільша висота ствола, м;- опір пожежного рукава в магістральній лінії;- витрата вогнегасної речовини в найбільш завантаженій магістральній рукавній лінії, л/с.

Визначаємо напір на АЦ при подачі 2 РС-70 і 1 РСК-50 з загальною витратою 18,5 л/с по одній магістральній лінії діаметром 77 мм на відстань 65 м:

н = nр·S’·Q2 + Hр ± Zм ± Zст. = 4·0,015·18,52 + 50 ± 0 ± 16 = 86,54 м. (3.5)

де: nр = 1,2·L / 20 = 1,2·65 / 20 = 4 рук.

де: Hр = hрозг + hств. = 10 + 40 = 50 м;

Визначаємо необхідну кількість пожежних автомобілів.

м = Qф / Qсхн = 29,6 / 65 = 1 машина.             (3.6)

Визначаємо кількість особового складу для гасіння пожежі:

о/с = NГДЗС 3 + 0,5NГДЗС 3 + N з РС-50 ·(1-2) + NА (1-2) + NАД+ NПБ + NКПП + NЗО + NЗВ (КГП, НШ, НОД, НТ) = 4·3+0,5·4·3+2·1+1·2+4+2+5= 33 чол.

Визначаємо необхідну кількість пожежних відділень основного призначення:

Nвід = Nо/с / 4 = 33 / 4 = 9 від.

Для гасіння пожежі додатково необхідно залучити наступні пожежні автомобілі: АД-30(131) Л22.

Висновок. для ліквідації пожежі необхідно 9 відділення в повному складі на пожежних автомобілях основного призначення (АЦ), що відповідає виклику по пожежі № 3 згідно з гарнізонним розкладом виїздів.

4. Організація гасіння пожежі

.1 Оцінка обстановки на пожежі на момент прибуття караулу ДПРЧ-7

Обстановка на пожежі

По прибуттю до місця виклику охоронець проінформував, пожежа на четвертому поверсі, працівники заводу самостійно залишили приміщення. Із вікон 4-го поверху іде дим.

Оцінка обстановки За зовнішніми ознаками можна визначити, що 4-ий , 5-ий, 6-ий поверхи, сходова клітка ,коридори, сильно задимлені, де можлива присутність людей, які не встигли евакуюватись. Достовірність інформації, що надходить, повинна бути перевірена.

З аналізу обстановки слідує, що розвідку в даний момент необхідно провести у напрямку пошуку потерпілих, які могли не встигнути покинути приміщення у складі ланки ГДЗС. Організувати пост безпеки.

Одночасно необхідно віддати відповідні розпорядження адміністрації: відключити електромережу.

Найближчими вододжерелами є ПВ розташоване на відстані 50 м.

Згідно вимог Статуту дій у надзвичайних ситуаціях, автоцистерну першого відділення караулу доцільно встановити на ПВ, з урахуванням оптимальної продуктивності насосу при вибраній схемі оперативного розгортання.

Оцінювання обстановки на пожежі на момент проведення повної розвідки, прибуття караулу ДПРЧ - 7, введення сил і засобів для гасіння пожежі двома підрозділами.

Обстановка на пожежі

Пожежа на четвертому поверсі. Основне пожежне навантаження на пожежі складають: горючі матеріали, пил, оздоблення приміщень, а також через високотемпературні конвективні потоки можливе виникнення розповсюдження вогню крізь дверні прорізи, 5-й, 6-й поверх та внутрішня сходова клітина сильно задимлена. Теплові потоки в зоні горіння діють на залізобетонні конструкції. Люди в небезпечних місцях не виявлені, проведена повна евакуація людей.

Оцінка обстановки

Повною розвідкою встановлено: горять виробнича зона цеху S=101 м2, та пожежа розповсюджується з лінійною швидкістю 0,6 м/хв. Створилась загроза подальшого розповсюдження пожежі у суміжні приміщення, та на п’ятий.

Тепло, яке йде від зони горіння, вливає на конструкції будівлі. Це може привести до їх деформації і небезпечних наслідків, особливо при втраті несучої здатності елементів. Люди в небезпечних місцях не виявлені.

Аналіз обстановки на пожежі дозволяє сформулювати керівний принцип визначення вирішального напрямку оперативних дій в даний момент: " вогнем охоплено частину об’єкта і відбувається його поширювання на інші частини цього об’єкта або на сусідні будівлі - сили і засоби зосереджуються і вводяться на дільницях, де подальше поширювання вогню може призвести до найбільших збитків ".

Отже, сили і засоби караулу ДПРЧ -7 в цей момент необхідно зосередити на четвертому поверсі по фронту розповсюдження пожежі, в одному напрямках та подавши в місце горіння оперативним розрахункам караулів два РС-70 від автоцистерни ДПРЧ-7, яка здійснює забір води з ПВ.

Основним завданням підрозділів в даний момент є прискорення гасіння пожежі на четвертому поверсі та подача стволів на захист. Природну вентиляція забезпечує достатню кількість провітрювання на 6-му поверсі, 5-й поверх залишаються сильно задимлені, що ускладнює подачу стволів на захист і вимагає залучення ланок ГДЗС.

З аналізу обстановки і умов подальшого розповсюдження горіння випливає, що вирішити оперативну задачу в повному об’ємі, силами які є у розпорядженні першого керівника гасіння пожежі, неможливо. Виконати всі дії, які випливають з оцінки обстановки на пожежі, зможуть лише сили в складі 9 відділень, які необхідно залучити згідно гарнізонного розкладу виїзду по виклику № 3.

Дані про розвиток і гасіння можливої пожежі

ЗАТВЕРДЖУЮ

Начальник Територіального управління

МНС України в Івано-Франківській області

полковник служби цивільного захисту

Чернецький В.В.

“___” ______ 20___ р.

ОПЕРАТИВНИЙ ПЛАН ПОЖЕЖОГАСІННЯ

на кормо змішувальний і гранулярний завод «АБО МІКС»

Номер (ранг) виклику: 3.

Адреса: м. Коломия вул. Наливайка,3.

Маршрут слідування до об’єкта: вул. Мазепи, вул. Бандери, вул. С.Стрільців, вул. Хмельницького, вул. Петлюри, вул. Шарля, вул. Наливайка.

Телефон: 2-39-27 директор, 2-49-30 прохідна.

На пожежу виїжджають:

ДПРЧ-7 2 АЦ,АД-30 - 5 хв.

ППЧ смт. Гвіздець 1 АЦ - 11 хв.

ППЧ -23 смт. Отинія 1АЦ - 16 хв.

ДПРЧ-7 1-ше рез. від.1 АЦ - 21 хв.

ДПРЧ-7 2-ге рез. від.1 АЦ - 21 хв.

ПСО с. Турка 1АЦ - 24 хв.

МПК с. Спас 1 АЦ - 29 хв.

МПО смт. Печеніжин 1АЦ - 33 хв.

Склав: курсант взводу ПБ-41

рядовий служби цивільного захисту

Бортейчук В.М.

“___” ______ 20___ р.

І. ОПЕРАТИВНО-ТАКТИЧНА ХАРАКТЕРИСТИКА ОБ'ЄКТА

.1. Загальні відомості про об’єкт

АБО МІКС. Розташований по вулиці Наливайка загальною площею 9,5 га який огороджено, та має один заїзд. На підприємстві розміщені такі об’єкти:

Кормозмішувальний і гранулятор ний цех.

Склади (3 од.).

Адміністративно-побутовий корпус.

Пожежна водойма.

Пожежні резервуари.

Трансформаторна підстанція.

Будівля Кормозмішувального і гранулярного цеху 6 поверхова 3 ступеня вогнестійкості, розміром 13 х10 х26 м , загальною площею в плані - 780 м. кв.

У будівлі знаходиться котельня яка опалює приміщення заводу.

Стіни та перегородки виконано з металу. Оздоблення стін та стелі в коридорах, кімнатах та інших приміщень на 1, 2, 3, 4, 5, 6. поверхах з негорючих матеріалів.

Перекриття між поверхами металевий настил.

Дах - горищний двоскатний. Конструктивні елементи металеві. Покрівля метало профіль по металевій обрешітці.

У будівлі одна сходова клітина яка з‛єднює між собою 1-6 поверхи.

.2. Пожежна навантага

Оргтехніка, пил, електропроводка, олія, електромотори, конструктивні елементи приміщень, та інші речовини, що зберігаються в будівлі.

.3. Системи забезпечення пожежної безпеки

Підприємство обладнано автоматичною системою порошкового пожежогасіння локальної дії, запуск модулів порошкового пожежогасіння у приміщення здійснюється блоком керування системи автоматичного пожежогасіння типу «Гамма-102 САТ» . Приміщення цеху оснащені системою пожежної сигналізації. На кожному поверсі розміщені пожежні комплекти, які містять пожежний рукав, та вогнегасники ВП-5.

.4. Характеристики інженерного обладнання

Освітлювально-силову мережу напругою 220/380В відключається в електропідстанції, яка розміщена на території заводу неподалік пожежної водойми. Аварійне освітлення відсутнє.

Опалення автономне водяне від газового котла.

Загально-обмінна вентиляція в будівлі - природна. Повітроводи примусової вентиляції виконано з металевого листа, вентилятори розташовано ззовні.

.5. Прогнозування розвитку пожежі

Шляхами розповсюдження вогню можуть бути горючі матеріали, пил, обладнання та оздоблення приміщень, а також через високотемпературні конвективні потоки можливе виникнення розповсюдження вогню крізь дверні прорізи. В умовах швидкого розповсюдження диму по коридорах та сходовій клітині організація евакуації та рятування обслуговуючого персоналу є першочерговим завданням.

.6. Водопостачання

Внутрішній протипожежний водопровід має трубопровідну мережу з Ø 51 мм, на якій встановлено 6-ть ПК з головками типу «Богданова», які розміщених на кожному поверсі по одному ПК.

Зовнішнє протипожежне водопостачання забезпечується від двох пожежних резервуарів ємністю 63м3 кожний, пожежне водоймище ємністю 1000м3, насосна станція.

ІІ. ОРГАНІЗАЦІЯ ПРОВЕДЕННЯ РЯТУВАЛЬНИХ РОБІТ

У денний час на заводі АБО МІКС може знаходитися до 70 осіб обслуговуючого персоналу. У нічний час знаходиться 5 чоловік.

Відомості про шляхи евакуювання: у будівлі є один основний та п’ять евакуаційний виходи, одна сходова клітина яка з’єднює перший та шостий поверхи.

Освітлення сходової клітини природне та штучне електричне (аварійне відсутнє). Планування поверхів коридорного типу, тому ймовірність задимлення сходової клітини при пожежі досить висока. При пожежі розповсюдження диму відбуватиметься по всіх приміщеннях 4-го поверху та сходовій клітині, тому евакуацію людей, в першу чергу, з вище розташованих поверхів. Місця попереднього розміщення евакуйованих матеріальних цінностей визначено в одному із складів. Охорону евакуйованих матеріальних цінностей доцільно забезпечити за допомогою обслуговуючого персоналу. Необхідну кількість сил для проведення евакуації встановлює КГП, враховуючи обстановку на пожежі.

Характеристика запасних шляхів евакуації та рятування.

Евакуація може здійснюватись з віконних прорізів першого поверху, а також через сходову клітину, вікна вище розташованих поверхів за допомогою пожежних драбин, та пожежної авто драбини.

Димовидалення проводиться за допомогою відкривання віконних прорізів та розкривання будівельних конструкцій.

ІІІ. ОРГАНІЗАЦІЯ ГАСІННЯ ПОЖЕЖІ

.1. Розрахунок сил і засобів при гасінні пожежі на кормо змішувальний і гранулярний завод «АБО МІКС»

Основним способом гасіння пожежі є подача двох стволів «А» ланками ГДЗС.

На захист 5-го поверху передбачається подача двох стволів «Б» ланкою ГДЗС по внутрішній сходовій клітині та два стволи «Б» на захист 3-го поверху.

Площа гасіння пожежі (Sгас), враховуючи глибину гасіння стволом «А» (h=5 м).

г = а · h + а · h = 5 · 5 + 5 · 5 = 50 м2;

пожежа гасіння план ствол

Необхідну витрату води на гасіння пожежі (Qгас) визначаємо за формулою:

Qгас=Iгас · Sгас, (1)

де Iгас- необхідна інтенсивність подавання води на гасіння пожежі, л/м2·с (за довідковими даними приймаємо - 0,20 л/м2·с).

гас=50 · 0,20 = 10 л/с;.

Необхідну витрату води на захист(Qзах) суміжних приміщень визначаємо за формулою:

зах=0,25 · Iгас · Sгас(2)зах=0,25 · 0,20 · 50=2,5 л/с.

Фактичні витрати води на гасіння пожежі (Qфгас) та захист (Qфзах) суміжних приміщень визначаємо, враховуючи прийняту кількість стволів на гасіння пожежі (Nствгас) та захист (Nствзах) і витрату води із ствола «Б» (QБств), яка дорівнює 3,7 л/с.

Qфгас= Nствгасх QАств(3)фзах=Nствзахх QБств(4)фгас= 2 х 7,4= 14,8 л/сфзах= 4 х 3,7 = 14,8 л/с

Кількість пожежних рукавів для магістральних рукавних ліній визначаємо за формулою:

маг = 1,2 х nmхl/ 20

де nm - кількість магістральних рукавних ліній;

l- сумарна довжина магістральних ліній.

маг = 1,2·L / 20 = 1,2·130 / 20 = 8 рук.

Кількість пожежних рукавів для робочих рукавних ліній визначаємо з урахуванням кількості робочих рукавних ліній та довжини робочої рукавної лінії, яка, як правило, не перевищує 50 метрів.

роб = 1,2 · 6 · 50 / 20 = 18 рук.

Кількість ланок ГДЗС приймаємо рівним 4 з урахуванням місць подавання стволів у непридатному для дихання середовищі (2 стволи на гасіння пожежі і 2 ствола на захист вище розташованого приміщення).

Кількість пожежних автомобілів основного призначення(АЦ) визначаємо з урахуванням необхідної кількості ланок ГДЗС. Таким чином, для ліквідації пожежі необхідно 4 відділення в повному складі на пожежних автомобілях основного призначення (АЦ), що відповідає виклику по пожежі підвищений згідно з планом залученням сил та засобів.

Вид та кількість спеціальної техніки визначаємо з урахуванням необхідних дій, направлених на забезпечення успішного гасіння пожежі, а саме: для евакуації людей з вище розташованих поверхів залучається авто драбина ДПРЧ-7 м. Коломия.

Мінімальну чисельність особового складу визначаємо з урахуванням необхідної кількості людей, задіяних у ланках ГДЗС (Nо/с гдзс) та постах безпеки (Nо/с пб), на позиціях стольників по захисту суміжних приміщень(Nо/с зах) кількості людей, які контролюють роботу насосно-рукавних систем (Nо/с нрс).

Nо/с = NГДЗС 3 + 0,5NГДЗС 3 + N з РСК-50 ·(1-2) + NА (1-2) + NПБ +Nзв = 4·3+0,5·4·3+2·1+1·2+4+5= 31чол.

Отримані результати заносимо у зведену таблицю

.2. Розставлення сил та засобів

ІV. ВИМОГИ БЕЗПЕКИ ПРАЦІ

Переконатися, що електромережу об’єкта знеструмлена.

Застосовувати тепловідбивні костюми та стволи захисту при роботі в зоні високого теплового або світлового випромінювання. За необхідності частіше здійснювати заміну особового складу. Тримати в постійній готовності резервну ланку ГДЗС.

Встановити сигнали оповіщення про виникнення небезпеки(за необхідності) та проінструктувати особовий склад про дії у випадку подачі цих сигналів.

Організовувати освітлення місць ведення оперативних дій з гасіння та евакуювання людей у нічний час.

Вжити заходи, що виключають переохолодження та обмороження особового складу під час гасіння за низьких температур.

Схема 1 до Оперативного плану пожежогасіння

План 1-го поверху

Рис. 1

Схема 2 до Оперативного плану пожежогасіння

План 2-го поверху

Рис. 2

Схема 3 до Оперативного плану пожежогасіння

План 3-го поверху

Рис. 3

Схема 4 до Оперативного плану пожежогасіння

План 4-го поверху

Рис. 4

Схема 5 до Оперативного плану пожежегасіння

План 5-го поверху

Рис. 5

Схема 6 до Оперативного плану пожежогасіння

План 6-го поверху

Рис. 6

Додаток 1 до Оперативного плану пожежогасіння на АБО МІКС

РЕКОМЕНДАЦІЇ КЕРІВНИКУ ГАСІННЯ ПОЖЕЖІ

. Вжити першочергових заходів з евакуювання людей з приміщень заводу АБО МІКС.

. Здійснювати розвідку пожежі після прибуття на місце, візуально оцінюючи інтенсивність виділення диму та наявність полум’я у віконних прорізах, а також за рахунок опитування персоналу об’єкта. Направити одночасно 2 ланки ГДЗС на гасіння пожежі та рятуванню людей

. Визначити вирішальний напрямок оперативних дій

. Створити оперативні дільниці: ОД-1 (1 АЦ) - гасіння пожежі , ОД-2 (2 АЦ) - захист приміщень 3-го, 4-го та 5-го поверхів.

. Забезпечити и недопущення поширення вогню з приміщення, де виникла пожежа, основними шляхами - дверними прорізами, коридорами.

. Забезпечити охолодження конструкцій перекриттів контроль обстановки на нижчих та верхніх поверхах (за необхідності).

. Забезпечити димовидалення шляхом відкриття достатньої кількість віконних прорізів вище рівня горіння в сходовій клітині та над місцем пожежі на 2 поверсі.

Додаток 2 до Оперативного плану  пожежогасіння на АБО МІКС

РЕКОМЕНДАЦІЇ НАЧАЛЬНИКУ ШТАБУ НА ПОЖЕЖІ

. Організувати водопостачання

. Організувати зв’язок на пожежі для чого задіяти особовий склад відділення, встановити стійкий радіозв’язок з КГП, НОД, НТ та односторонній гучномовний зв'язок з оперативними ділянками, а також загальний гучномовний зв'язок поблизу місця розташування штабу.

. Забезпечити освітлення на оперативних ділянках.

. Організувати взаємодію та старших посадових осіб служб 102, 103, 104.

Додаток 3 до Оперативного плану пожежогасіння на АБО МІКС

РЕКОМЕНДАЦІЇ НАЧАЛЬНИКУ ТИЛУ

. Встановити на водоймище АЦ першого відділення ДПРЧ-7 відповідно.

. Прокладати магістральні лінії.

. Розміщувати резервну техніку на обочині дороги шосе з урахуванням необхідного маневрування та дотримання ПДР.

. Схеми і способи подачі води на захист та гасіння.

Рис. 7

. Забезпечити підвищення напору води

. Вжити заходів для створення резерву апаратів захисту органів дихання та балонів до них.

.Забезпечити запас ПММ для працюючої техніки через керівництво ДПРЧ-7, та організувати до заправку техніки з дотриманням вимог правил безпеки праці.

Додаток 4 до Оперативного плану пожежогасіння на АБО МІКС

РЕКОМЕНДАЦІЇ НАЧАЛЬНИКУ ОПЕРАТИВНОЇ ДІЛЬНИЦІ № 1

. При проведенні робіт можливе сильне задимлення. При просуванні всередині приміщень необхідно постійно проводити пошук людей, що могли залишитися в них.

. Підтримувати стійкий радіозв’язок безпосередньо з КГП.

За необхідності призначити зв’язкових з числа підпорядкованого о/с .

Додаток 5 до Оперативного плану пожежогасіння на АБО МІКС.

РЕКОМЕНДАЦІЇ НАЧАЛЬНИКУ ОПЕРАТИВНОЇ ДІЛЬНИЦІ №2

. На ОД-2 при проведенні робіт з поверху можливе їх сильне задимлення. При просуванні в середині приміщень необхідно постійно проводити пошук людей, що могли залишитися в них. Також при довготривалій пожежі необхідно звертати увагу на стан міжповерхового залізобетонного перекриття безпосередньо над зоною горіння.

. Підтримувати стійкий радіозв’язок безпосередньо з іншими ОД або через НШ. За необхідності призначити зв’язкових з числа підпорядкованого о/с або запросити у НШ додатково.

Додаток 6 до Оперативного плану пожежогасіння на АБО МІКС.

РЕКОМЕНДАЦІЇ ВІДПОВІДАЛЬНОМУ ЗА БЕЗПЕКУ ПРАЦІ

. Роботу в задимлених приміщеннях проводити тільки ланками ГДЗС.

. Забезпечити страховку рятувальними мотузками під час рятування по ручним пожежним драбинам.

. Вважати під напругою усе електрообладнання, за виключенням того, на яке видано письмовий дозвіл.

. Не допускати самостійних дій особового складу з знеструмлення електроліній і електроустановок, а також подачі вогнегасник речовин.

. Встановлювати пожежні авто драбини, авто підіймачі та ручні пожежні драбини таким чином, щоб вони не могли бути відрізані вогнем або не опинилися в зоні горіння у разі розповсюдження пожежі.

. Обов’язково попередньо сповістити особовий склад, який піднявся по пожежних драбинах, про встановлення їх на нову позицію та вказати інші шляхи повернення чи переходу на іншу позицію.

АРКУШ КОРИГУВАННЯ ОПЕРАТИВНОГО ПЛАНУ ПОЖЕЖОГАСІННЯ

АРКУШ ВІДПРАЦЮВАННЯ ОПЕРАТИВНОГО ПЛАНУ ПОЖЕЖОГАСІННЯ

Список рекомендованої літератури

1.     Конституція України [Текст]: за станом тлумачення на 12 квіт. 2012 р. / Верховна Рада України. - Офіц. вид. - К.: Мін-во Юстиції України, 2006. - 124 с.

2.      ДСТУ 2272:2006. Пожежна безпека. Терміни та визначення основних понять. - [Чинний від 09.06.2006]. - К.: Держстандарт України, 2007. - 28 с. - (Державний стандарт України).

.        ДСТУ 2273:2006. Протипожежна техніка. Терміни та визначення основних понять. - К.: Держстандарт України, 2007. - 44 с.

.        Закон України від 17.12.1993 № 3745-ХII „Про пожежну безпеку”.

.        Закон України від 24.06.2004 № 1859-IV „Про правові засади цивільного захисту”.

.        Указ Президента України від 06.04.2011 № 402/2011 „Про Положення про Міністерство надзвичайних ситуацій України”.

.        Наказ МНС України від 13.03.2012 № 575 „Статут дій у надзвичайних ситуаціях органів управління та підрозділів Оперативно-рятувальної служби цивільного захисту”.

.        Наказ МНС України від 16.12.2011 № 1341 „Про затвердження Методики розрахунку сил і засобів, необхідних для гасіння пожеж у будівлях і на територіях різного призначення”.

.        Наказ МНС України від 16.12.2011 № 1342 „Настанова з організації газодимозахисної служби в підрозділах ОРС ЦЗ МНС України”.

.        Наказ МНС України від 23.09.2011 № 1021 „Про затвердження методичних рекомендацій зі складання та використання оперативних планів і карток пожежогасіння”.

.        Наказ МНС України від 30.08.2011 № 900 „Про затвердження Рекомендацій щодо гасіння пожеж у висотних будівлях”..

.        Наказ МНС України від 01.09.2009 № 601 „Про затвердження Положення про організацію службової підготовки особового складу органів і підрозділів цивільного захисту”.

.        Наказ МНС України від 31.10.2008 № 794 „Про затвердження Тимчасового порядку організації внутрішньої, гарнізонної та караульної служб МНС України”.

.        Наказ МНС України від 07.05.2007 № 312 „Про затвердження Правил безпеки праці в органах і підрозділах МНС України”.

.        Пархоменко Р.В. Пожежна тактика: Практикум. Вид. 2-ге / Р.В. Пархоменко, Б.В. Болібрух, Д.О. Чалий. - Кам’янець-Подільський: ПП „Медобори-2006”, 2012. - 408 с.

.        Пожежна тактика / П.П. Клюс, В.Г. Палюх, А.С. Пустовой та ін. - Харків: Основа, 1998. - 592 с.

.        Повзик Я.С. Пожарная тактика / Я.С. Повзик, П.П. Клюс,А.М. Матвейкин. - М.: Стройиздат, 1990. - 335 с.

.        Теребнев В.В. Пожарная тактика. Основы тушения пожаров / В.В. Теребнев, А.В. Подгрушный. - Екатеринбург: Калан, 2009. - 512 с.

.        Теребнев В.В. Справочник руководителя тушения пожара. Тактические возможности пожарных подразделений / В.В. Теребнев. - М.: Пожкнига, 2004. - 248 с.

.        Болібрух Б.В. Основи організації тактичної підготовки в підрозділах ОРС ЦЗ: Навчальний посібник. Частина I / Б.В. Болібрух, В.В. Кошеленко, Р.В. Пархоменко, Б.М. Перетятко. - Кам’янець-Подільський: ПП „Медобори-2006”, 2010. - 352 с.
