Расчет мощности системы отопления и объема вентиляции производственного здания
Задание

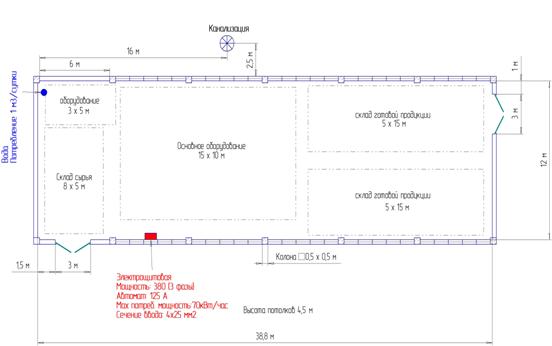

Рассчитать систему отопления и вентиляции
производственного здания (Рисунок 1).
Состав персонала, установленного оборудования,
ввозимых и вывозимых материалов и транспорта и прочие параметры принять из
технологических условий работы цеха.
Исходные данные
Таблица 1 - Исходные данные
Район
строительства
|
г.Уфа
|
Объект
|
Окрасочный
цех
|
Теплоснабжение
|
Централизованное
с температурой теплоносителя 150-70°С
|
Располагаемое
давление
|
20 000 Па
|
Стены
|
штукатурка
lшт = 0,76
Вт/мК, dшт = 0,02
м кирпич lк = 0,7
Вт/мК, dк = 0,51 м
|
Покрытие
|
рубероид
4 слоя lруб = 0,17
Вт/мК, dшт = 0,01
м утеплитель (минплита) lут
= 0,064 Вт/мК, dшт = 0,02
м железобетон lжб = 1,92
Вт/мК, dшт = 0,2 м
|
Пол
|
Бетонный,
неутепленный
|
Окна
|
Двойное
остекление в раздельных деревянных переплетах
|
Сторона
света
|
Северо-восток
|
Введение
Расчетные температуры наружного воздуха для
теплотехнического расчета принимаются по СНиП 23-02-2003 «Тепловая защита
зданий»
Расчет теплозащитных качеств наружных ограждений
и выбор оптимальных конструктивных решений зависят от назначения здания,
характера производственных процессов, которые будут в нем происходить и
допускаемых нормами параметров воздуха в помещениях. Задачей теплотехнического
расчета является определение требуемой наименьшей толщины стены и утеплителя в
перекрытиях.
В процессе расчета определяем величину
сопротивления теплопередачи ограждения, величину требуемого сопротивления
теплопередачи Rотр.
Полученную толщину стены или утеплителя в
перекрытиях сравниваем со стандартной толщиной, принятой для наружных
ограждений индивидуальной конструкции.
Найденная величина не должна быть менее
требуемого значения Rотр, то есть
Rо ³
Rотр.
При недостаточной величине сопротивления
теплопередаче Rо температура на
внутренней поверхности ограждения будет ниже нормируемой, что приведет к
конденсации влаги на внутренней поверхности наружных ограждений.
Окончательным результатом расчета является
определение толщины ограждения или утеплителя, а также коэффициента
теплопередачи k = 1/Rо,
Вт/м2К.
Расчёт тепловых потерь промышленного здания
Приведенное сопротивление
теплопередаче R0, м2×°С/Вт,
ограждающих конструкций, а также окон и фонарей (с вертикальным остеклением или
с углом наклона более 45°) следует принимать не менее нормируемых значений Rred, м2×°С/Вт,
определяемых по таблице
<#"603231.files/image001.gif">°С×сут;
Расчетный удельный расход
тепловой энергии
Расчетный удельный расход
тепловой энергии на отопление за отопительный период следует определять по
формуле
qhdes = 103×Qhу/(AhDd),
кДж/(м2×°С×сут)
(2)
qhdes
= 103×Qhу/(VhDd),
кДж/(м3 ´
°С×сут)
(2.1)
где Qhу
- расход тепловой энергии на отопление здания в течение отопительного периода,
МДж;
Ah
- сумма площадей пола квартир или полезной площади помещений здания, за
исключением технических этажей и гаражей, м2;
Vh
- отапливаемый объем здания, равный объему, ограниченному внутренними
поверхностями наружных ограждений зданий, м3;
Dd - то же,
что и в формуле (<#"603231.files/image002.gif"> кДж/(м2×°С×сут)=0,0622
кДж/(м3 ´ °С×сут);
Расход тепловой энергии на отопление
здания в течение отопительного периода Qhу, МДж,
следует определять по формуле
у
= [Qh - (Qint + Qs)vz]bh,
(3)
МДж,
где Qh - общие
теплопотери здания через наружные ограждающие конструкции, МДж, определяемые по
(4) <#"603231.files/image004.gif">, МДж
где Km
- общий коэффициент теплопередачи здания, Вт/(м2×°С),
определяемый по формуле
Km
= Kmtr + Kminf,
(5)
Вт/(м2×°С)
Kmtr
- приведенный коэффициент теплопередачи через наружные ограждающие конструкции
здания, Вт/(м2×°С), определяемый по формуле
= (Aw/Rwr + AF/RFr
+ Aed/Redr + nAc1/Rc1r + Af1/Rf1r)/Aesum, (6)
Вт/(м2×°С),
Aw, Rwr - площадь,
м2, и приведенное сопротивление теплопередаче, м2×°С/Вт, наружных стен (за исключением
проемов);
AF, RFr - то же,
заполнений светопроемов (окон, витражей, фонарей);
Aed, Redr- то же,
наружных дверей и ворот;
Ac1, Rc1r - то же,
чердачных перекрытий;
Af1, Rf1r - то же,
перекрытий полов.
Аesum - общая
площадь внутренних поверхностей наружных ограждающих конструкций, включая
покрытие (перекрытие) верхнего этажа и перекрытие пола нижнего отапливаемого
помещения, м2
тепловой потеря здание
промышленный
Определение коэффициента
теплопередачи ограждающих конструкций
Определение коэффициента
теплопередачи стены
Схема конструкции стены:
,4 - штукатурка;
- плиты жесткие минераловатные;
2 3 4 3 - кирпич.
Для производственных зданий с избытками явной
теплоты более 23 Вт/м3 и зданий, предназначенных для сезонной эксплуатации
(осенью или весной), а также зданий с расчетной температурой внутреннего
воздуха 12 °С и ниже приведенное сопротивление теплопередаче ограждающих
конструкций (за исключением светопрозрачных) Rreq,
м2×°С/Вт,
следует принимать не менее значений, определяемых по таблице 2- Нормируемые
значения сопротивления теплопередаче ограждающих конструкций.
Таблица 4 - Коэффициент,
учитывающий зависимость положения ограждающей конструкции по отношению к
наружному воздуху
Ограждающие
конструкции
|
Коэффициент
n
|
1.
Наружные стены и покрытия (в том числе вентилируемые наружным воздухом),
зенитные фонари, перекрытия чердачные (с кровлей из штучных материалов) и над
проездами; перекрытия над холодными (без ограждающих стенок) подпольями в
Северной строительно-климатической зоне
|
2.
Перекрытия над холодными подвалами, сообщающимися с наружным воздухом;
перекрытия чердачные (с кровлей из рулонных материалов); перекрытия над
холодными (с ограждающими стенками) подпольями и холодными этажами в Северной
строительно-климатической зоне
|
0,9
|
3.
Перекрытия над неотапливаемыми подвалами со световыми проемами в стенах
|
0,75
|
4.
Перекрытия над неотапливаемыми подвалами без световых проемов в стенах,
расположенные выше уровня земли
|
0,6
|
5.
Перекрытия над неотапливаемыми техническими подпольями, расположенными ниже
уровня земли
|
0,4
|
Таблица 5 - Нормируемый
температурный перепад между температурой внутреннего воздуха и температурой
внутренней поверхности ограждающей конструкции
Здания
и помещения
|
Нормируемый
температурный перепад Dtn, °С, для
|
|
наружных
стен
|
покрытий
и чердачных перекрытий
|
перекрытий
над проездами, подвалами и подпольями
|
зенитных
фонарей
|
1.
Жилые, лечебно-профилактические и детские учреждения, школы, интернаты
|
4,0
|
3,0
|
2,0
|
tint - td
|
2.
Общественные, кроме указанных в поз. 1, административные и бытовые, за
исключением помещений с влажным или мокрым режимом
|
4,5
|
4,0
|
2,5
|
tint - td
|
3.
Производственные с сухим и нормальным режимами
|
tint - td, но не
более 7
|
0,8
(tint - td), но не
более 6
|
2,5
|
tint - td
|
4.
Производственные и другие помещения с влажным или мокрым режимом
|
tint - td
|
0,8 (tint - td)
|
2,5
|
-
|
5.
Производственные здания со значительными избытками явной теплоты (более 23
Вт/м3) и расчетной относительной влажностью внутреннего воздуха более 50 %
|
12
|
12
|
2,5
|
tint - td
|
Таблица 6 - Коэффициент
теплоотдачи внутренней поверхности ограждающей конструкции
Внутренняя
поверхность ограждения
|
Коэффициент
теплоотдачи aint, Вт/(м2×°С)
|
1.
Стен, полов, гладких потолков, потолков с выступающими ребрами при отношении
высоты h ребер к
расстоянию а между гранями соседних ребер h/a
£ 0,3
|
8,7
|
2.
Потолков с выступающими ребрами при отношении h/a > 0,3
|
7,6
|
3.
Окон
|
8,0
|
4.
Зенитных фонарей
|
9,9
|
Rreq = 1,9 м2°С/Вт.
Определение наименьшей толщины основного
теплотехнического слоя стены из условия:
о ³
Rreq, (7)
где Rо
- фактическое термическое сопротивление стены, определяется как
Rо = 1/aв
+ S Rо¢
+ 1/aн, м2°С/Вт, (8)
где aн -
коэффициент теплоотдачи наружной поверхности ограждения, aн
= 23 Вт/(м2°С);
Rо¢
- термическое сопротивление слоя ограждения:
Rо¢
= d/l, м2°С/Вт,
(9)
где d - толщина слоя, м;
l - коэффициент теплопроводности, Вт/м°С.
Rо = 1/8,7 +
2·0,02/0,76 + 0,05/0,06 + 0,51/0,7 + 1/23 = 1,77 м2°С/Вт.
Условие Rо
³ Rreq
не выполняется.
Так как условие (7) не выполняется добавим в
схему конструкции стены еще один слой плиты жесткой минераловатной.
1,5 - штукатурка
,4- плита жесткая минераловатные;
- кирпич.
Проведем заново расчет и получим:
Rо = 1/8,7 + 2·0,02/0,76
+ 0,05/0,06+ 0,05/0,06 + 0,51/0,7 + 1/23 = 2,6 м2°С/Вт.
Условие Rо
³ Rreq
выполняется.
kст = 1/Rо,
Вт/м2°С,
(10)
kст = 1/2,6 = 0,384
Вт/м2°С.
Определение коэффициента теплопередачи пола
В соответствии с требованиями СНиП 41-01-2003
«Отопление, вентиляция и кондиционирование». - М.: Минстрой России, 2003
термическое сопротивление теплопередаче для неутепленных полов составляет:
для I
зоны RнпI
= 2,1 м2°С/Вт
для II
зоны RнпII
= 4,3 м2°С/Вт
для III
зоны RнпIII
= 8,6 м2°С/Вт
для IV
зоны RнпIV
= 14,2 м2°С/Вт
Коэффициент теплопередачи пола составляет:
= 1/R,
Вт/м2°С
= 1/2,1 = 0,48 Вт/м2К.
kII = 1/4,3 =
0,23Вт/м2К.
kIII = 1/8,6 =
0,12 Вт/м2К.
kIV = 1/14,2 =
0,07 Вт/м2К.
Определение коэффициента теплопередачи покрытия
Схема конструкции перекрытия
- рубероид, 4 слоя
1 - утеплитель
(минплита)
2 - железобетон
3 - штукатурка
Теплопотери через перекрытие определяется также
как и через стены.
Определяем требуемое термическое сопротивление
крыши:
Rотр = n(tв
- tн)/(Dtn·aв),
м2°С/Вт,
где n
- коэффициент, принимаемый в зависимости от положения наружной поверхности
ограждающей конструкции по отношению к наружному воздуху, n
= 1;
tв - расчетная
температура внутреннего воздуха, tв
= +18°С;
tн - расчетная
зимняя температура наружного воздуха, tн
= -40°С;
Dtn
- нормативный температурный перепад между температурой воздуха внутри помещения
и температурой внутренней поверхности ограждения конструкции, Dtn
= 4,5;
aв - коэффициент теплоотдачи
внутренней поверхности ограждения, aв = 8,7
Вт/(м2°С).
Rотр = 1(18 +
40)/(4,5·8,7) = 1,48 м2°С/Вт.
Определение наименьшей толщины основного
теплотехнического слоя стены из условия:
Rо ³
Rотр,
где Rо
- фактическое термическое сопротивление крыши, определяется как
Rо = 1/aв
+ S Rо¢
+ 1/aн, м2°С/Вт. (8)
где aн -
коэффициент теплоотдачи крыши, aн = 23 Вт/м2°С;
Rо¢
- термическое сопротивление крыши:
Rо¢
= d/l, м2°С/Вт.
(9)
где d - толщина слоя, м;
l - коэффициент теплопроводности, Вт/м°С.
Rо = 1/8,7 +
4·0,01/0,17 + 0,2/1,92 + 0,08/0,064 + 0,02/0,76 + 1/23 = 1,77 м2°С/Вт.
Условие Rо
³ Rотр
выполняется.
Определение коэффициента теплопередачи покрытия:
= 1/Rо,
Вт/м2°С,
(10)
k = 1/1,77 = 0,56
Вт/м2°С
Определение коэффициента теплопередачи окон и
дверей
Расчетный коэффициент теплопередачи для окон
заносится в бланк расчета теплопотерь, определяется как разность между их
действительными коэффициентами и коэффициентами теплопередачи стен, так как
площадь окна не вычитается из площади стены.
Определение коэффициента теплопередачи окна.
Сопротивление теплопередачи окна принимаем по СНиП 23-02-2003 «Строительная
теплотехника». - М.: Минстрой России, 2003.
Rотр для
общественных зданий с разностью температур внутреннего воздуха и средней
температуры наиболее холодной пятидневки (18+40) 58°С
обеспеченностью 0,92, т.е. 58´0,92=53,36 °С
составляет 0,31 м2°С/Вт.
Rо для двойного
остекления в деревянных или пластмассовых раздельных переплетах составляет 0,42
м2°С/Вт.
Требование Rо
³ Rотр
выполняется.
Определение коэффициента теплопередачи окна:
kо = 1/Rо
- kст, Вт/м2°С;
kо = 1/0,42 - 0,56 =
1,82 Вт/(м2°С).
Определение коэффициента теплопередачи наружной
двери.
Rо для наружной
двери:
Rо = 1/aв
+ Rо¢
+ 1/aн, м2°С/Вт
где aн -
коэффициент теплоотдачи наружной поверхности ограждения, aн
= 23 Вт/(м2°С);
Rо¢
- термическое сопротивление слоя ограждения:
Rо¢
= d/l, м2°С/Вт
где d - толщина двери,
м;
l - коэффициент теплопроводности, Вт/м°С.
Rо = 1/8,7 +
2·0,03/0,07 + 1/23 = 1,02 м2°С/Вт
Условие Rо
³ 0,6 Rотр
выполняется.
Определение коэффициента теплопередачи двери:
kд = 1/Rо,
Вт/м2°С.
kд = 1/1,02 = 0,98
Вт/(м2°С)
Kminf
- условный коэффициент теплопередачи здания, учитывающий теплопотери за счет
инфильтрации и вентиляции, Вт/(м2×°С), определяемый
по формуле
= 0,28×с×па×bv×Vh×raht×k/Aеsum,
(11)
Вт/(м2×°С),
где с - удельная теплоемкость
воздуха, равная 1 кДж/(кг×°С);
bv
- коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних
ограждающих конструкций. При отсутствии данных принимать bv
= 0,85;
Vh
- отапливаемый объем здания, равный объему, ограниченному внутренними поверхностями
наружных ограждений здания, м3.
raht
- средняя плотность приточного воздуха за отопительный период, кг/м3
raht
= 353/[273 + 0,5(tint
- text)], (12)
кг/м3
па - средняя кратность воздухообмена
здания за отопительный период, ч-1, определяемая по (13)
<#"603231.files/image010.gif"> ч-1
где Lv
- количество приточного воздуха в здание при неорганизованном притоке либо
нормируемое значение при механической вентиляции, м3/ч, равное 4Al,
Al - площадь
помещений, определяемая согласно СНиП 31-05
<#"603231.files/image011.gif"> кг/ч
k -
коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях
с двойными раздельными переплетами - 0,8;
ninf - число
часов учета инфильтрации в течение недели, ч, равное 168
raht, bv и Vh - то же,
что и в формуле (11 <#"603231.files/image012.gif"> МДж,
где qint
- величина тепловыделений на 1 м2 площади жилых помещений или расчетной площади
общественного здания, Вт/м2, принимаемая для промышленных зданий тепловыделения
учитываются по расчетному числу людей (90 Вт/чел), находящихся в здании,
освещения (по установочной мощности) с учетом рабочих часов в неделю плюс
тепловыделения от промышленного оборудования;
zht - то же,
что и в формуле (<#"603231.files/image013.gif"> МДж;
где tF,
tscy -
коэффициенты, учитывающие затенение светового проема соответственно окон и
зенитных фонарей непрозрачными элементами заполнения, принимаемые по проектным
данным; при отсутствии данных следует принимать по своду правил;
kF,
kscy - коэффициенты
относительного проникания солнечной радиации для светопропускающих заполнений
соответственно окон и зенитных фонарей, принимаемые по паспортным данным
соответствующих светопропускающих изделий; при отсутствии данных следует
принимать по своду правил;
AF1,
AF2, AF3,
AF4 - площадь
светопроемов здания, соответственно ориентированных по четырем направлениям,
м2;
Ascy
- площадь светопроемов зенитных фонарей здания, м2;
I1,
I2, I3,
I4 - средняя за
отопительный период величина солнечной радиации на вертикальные поверхности при
действительных условиях облачности, соответственно ориентированная по четырем
фасадам здания, МДж/м2, определяется по методике свода правил;
Теплопотери производственного помещения
составляют 0,408 МДж, величину этих потерь необходимо покрыть установкой
системы промышленного отопления.
Список использованных источников
1.
ГОСТ 12.1.005-76. Воздух рабочей зоны. -М.: 1978. - 32с.
.
СНиП 23-02-2003 «Тепловая защита зданий»
.
СНиП II-3-79 .
Строительная теплотехника. -: Стройиздат, 1996. - 29 с.
.
Справочник проектировщика. Отопление, водопровод, канализация. - М: Стройиздат,
1976. - 430 с.
.
Справочник проектировщика. Вентиляция и кондиционирование воздуха -М:
Стройиздат, 1977. - 520 с.
.
В.Н.Богословский, В.И.Новиков, Б.Д.Симаков, В.П.Титов. Отопление и вентиляция.
Часть II.-:
Стройиздат, 1976. - 439 с.
.
Мальцев В.В. Рекомендации по курсовому проектированию отопления и вентиляции
промышленных зданий - Хабаровск: ХПИ, 1984.
.
СНБ 2.04.01-97. Строительная теплотехника. - Минск , 1998.
.
СНиП 2.04.05-91. Отопление, вентиляция и кондиционирование. - М., 1992.
Приложение
Рисунок 1. Схема производственного здания
