Особенности газораспределительного механизма автомобиля ВАЗ 2110
Назначение газораспределительного
механизма автомобиля ВАЗ 2110
газораспределительный
механизм двигатель
Газораспределительный механизм автомобиля ВАЗ
2110 служит для своевременного открытия впускных клапанов, обеспечивая
газообмен в двигателе согласно рабочему циклу двигателя и порядку работы
цилиндров.
Под газообменом следует понимать смену рабочего
тела в цилиндре двигателя внутреннего сгорания, т.е. спуск свежего заряда и
удаление отработанных газов. Газообмен осуществляется через системы впуска и
выпуска и управляется клапанным механизмом. При газообмене должно
обеспечиваться равномерное распределение заряда по цилиндрам и качественная
очистка цилиндров с обеспечением необходимых норм по токсичности отработавших
газов. Система впуска в атмосферных двигателях обеспечивает максимальное
наполнение двигателя на основных режимах двигателя, повышая эффективность его
работы. Повышение эффективности системы на режимах малых и частичных нагрузок
достигается за счет конструктивного усложнения системы. Для этой цели
увеличивают количество одноимённых клапанов на цилиндр с целью уменьшения
сопротивления на впуске, регулируют фазы газораспределения и подъём клапана, а
также применяют многоканальные трубопроводы, настроенные на повышение
пополнения двигателя и равномерное распределение заряда по цилиндрам.
Это влечет значительное конструктивное
усложнение системы газообмена, которая может занимать под капотом до 30%
объёма, занимаемого двигателем.
В то же время система выпуска должна обеспечить
качественную очистку цилиндра двигателя от отработавших газов.
Устройство и принцип работы
газораспределительного механизма ВАЗ 2110
ГРМ автомобиля ВАЗ 2110 состоит : зубчатый шкив
на коленчатом валу для привода распределительного вала, зубчатый ремень привода
распределительного вала, шкив насоса охлаждающей жидкости, натяжной ролик, шкив
распределительного вала, передний корпус подшипников распределительного вала,
задний корпус подшипников распределительного вала, распределительный вал,
сухари клапана, тарелка клапана, наружная пружина клапана, внутренняя пружина
клапана, опорная шайба пружин, впускной клапан, направляющая втулка впускного
клапана, направляющая втулка выпускного клапана, выпускной клапан, стопорное
кольцо, масло отражательный колпачок, толкатель клапана, регулировочная шайба,
головка цилиндров, седло клапана, дистанционная шайба, метка ВМТ на зубчатом
шкиве коленчатого вала, установочная метка на крышке масляного насоса,
установочная метка (усик)на задней крышке зубчатого ремня, установочная метка
на шкиве распределительного вала, эксцентрик на распределительном валу для
привода топливного насоса.
Распределительный вал ,отлитый из чугуна, имеет
пять опорных шеек, которые вращаются в гнёздах, выполненных в головке цилиндров
и в корпусах подшипников распределительного вала .На валу расположен эксцентрик
для привода топливного насоса. В заднем торце распределительного вала сделан
паз для соединения с датчиком-распределителем зажигания (на двигателях ВАЗ
2110). Передний конец распределительного вала уплотняется самоподвижным
резиновым сальником.
Клапаны(впускной и выпускной), служат для
периодического открытия и закрытия отверстий впускных и выпускных клапанов,
расположенных в головке цилиндров наклонно в ряд.
Впускной клапан изготовлен из хромокремнистой
стали. Его головка имеет большой диаметр для лучшего наполнения цилиндра.
Выпускной клапан выполнен составным: стержень из хромоникельмолибденовой стали
с лучшей износостойкостью на трение и хорошей теплопроводностью для отвода
тепла от головки клапана к его направляющей втулке, а головка- из жаропрочной
хромоникельмарганцовистой стали. Кроме того, рабочая фаска выпускного клапана,
работающая при высоких температурах в агрессивной среде отработавших газов,
имеет наплавку из жаростойкого сплава.
Направляющие втулки клапанов изготовлены из
чугуна, запрессованы в головку цилиндров и от возможного выпадения удерживаются
стопорными кольцами. Отверстия во втулках окончательно обрабатываются в сборе с
головкой цилиндров, что обеспечивает узкий допуск на диаметр отверстия и точность
его расположения по отношению к рабочим фаскам седла и клапана. В отверстиях
направляющих втулок имеются спиральные канавки для смазки. У втулок впускных
клапанов канавки нарезаны до половины длины отверстия.
Сверху на направляющие втулки надеваются колпачки
из фторкаучуковой резины со стальным арматурным кольцом, которые охватывают
стержень клапана и служат для уменьшения проникновения масла в камеру сгорания
через зазоры между направляющей втулкой и стержнем клапана.
Пружины (наружная и внутренняя) прижимают клапан
к седлу и не позволяют ему отрываться от привода. Пружины нижними концами
опираются на опорную шайбу. Верхняя опорная тарелка пружин удерживается на
стержне клапана двумя сухарями, имеющими в сложенном виде форму усеченного
конуса. Сухари имеют три внутренних буртика, которые входят в выточки на
стержне клапана. Такая конструкция обеспечивает как надежное соединение, так и
поворот клапанов при работе, благодаря чему они изнашиваются равномернее.
Толкатели предназначены для передачи усилия от кулачков
распределительного вала к клапанам. Толкатели изготовлены в виде цилиндрических
стаканов и находятся в направляющих отверстиях головки цилиндров. Поверхность,
соприкасающаяся с клапаном, нитро цементируется на глубину 0,2мм для повышения
износостойкости. В верхней части толкателя имеется гнездо для регулировочной
шайбы.
Регулировочные шайбы сделаны из стали 20Х для
увеличения твёрдости поверхности подвергнуты нитро цементации. При работе ГРМ,
клапаны приводятся в действие непосредственно кулачками распределительного вала
через цилиндрические толкатели, без промежуточных рычагов. В торцевом
углублении толкателя размещается регулировочная шайба определенной толщины,
обеспечивающая необходимый зазор в клапанном механизме.
Зазор между кулачками распределительного вала и
регулировочными шайбами на холодном двигателе должен быть 0,2+-0,05мм для
впускных клапанов и 0,35+-0,05мм для выпускных.
Распределительный вал, управляющий открытием и
закрытием клапанов, расположен в головке цилиндров и приводится во вращение от
коленчатого вала зубчатым ремнём с зубьями трапециевидной формы. Ремень
изготавливается из маслостойкой резины, армированной кордом из стекловолокна.
Зубья ремня, для повышения износостойкости, покрыты прочной эластичной тканью.
Зубчатый ремень приводит во вращение также шкив
насоса охлаждающей жидкости. Ролик служит для натяжения ремня. Отверстие для
крепления ролика расположено эксцентрично в его внутреннПоэтому поворотом её
относительно шпильки крепления можно изменять натяжение ремня. Натяжение
считается нормальным, если в средней части ветви между шкивами
распределительного и коленчатого валов ремень закручивается на 90 градусов
усилием пальцев в 1,5-2 кгс.

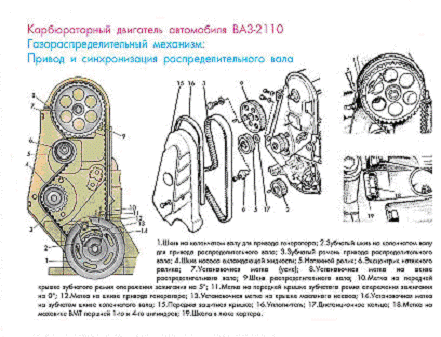

Чтобы согласовать моменты открытия и закрытия
клапанов с углами поворота коленчатого вала (т.е. обеспечить правильную
установку фаз газораспределения), на шкивах коленчатого и распределительного
валов сделаны метки, строго ориентированные относительно шпоночных пазов в
шкивах. На задней крышке зубчатого ремня имеется метка (отогнутый усик). Если
фазы газораспределения установлены правильно, то при нахождении поршня 1-го
цилиндра в ВМТ тогда в конце такта сжатия метка на шкиве распределительного
вала должна совпадать с меткой на задней крышке, а метка на зубчатом шкиве
коленчатого вала-с меткой на крышке масляного насоса. При этом метка на
маховике должна находиться против среднего деления шкалы на картере сцепления.
Если метки не совпадают, то ослабляют ремень натяжным роликом, снимают его со
шкива распределительного вала, корректируют положение шкива, снова надевают
ремень на шкив и слегка натягивают натяжным роликом. Снова проверяют совпадение
установочных меток, провернув коленчатый вал на два оборота по часовой
стрелкеей обойме.

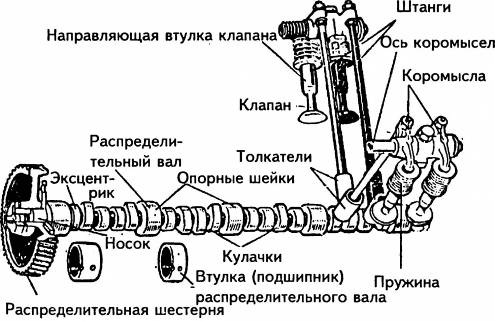

Рис.

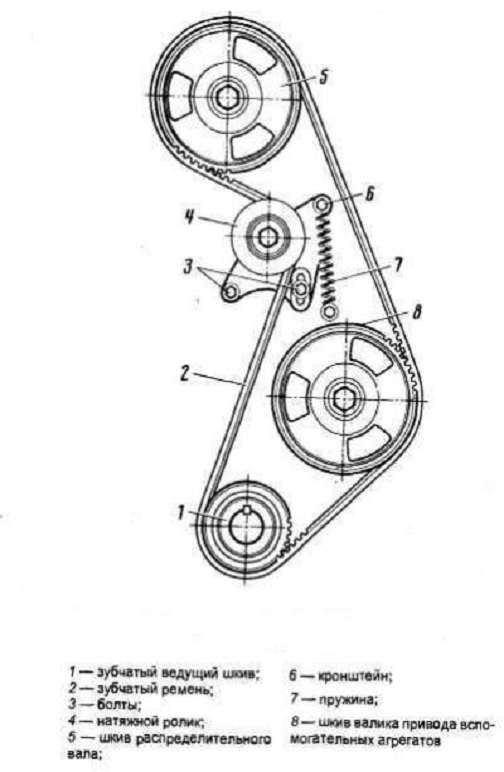

Рис.

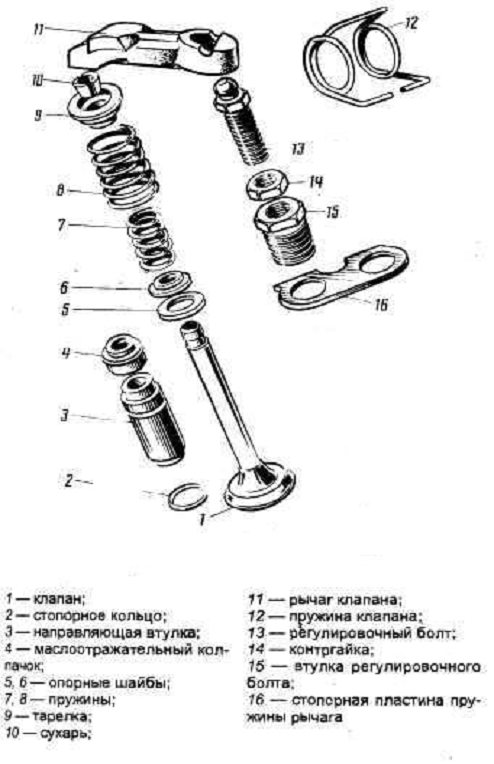

Рис.
Техническое обслуживание и ремонт
газораспределительного механизма автомобиля ВАЗ 2110
Замена ремня привода газораспределительного
механизма (ГРМ) на двигателях ВАЗ-2110.
ПОРЯДОК ВЫПОЛНЕНИЯ:
Снимаем ремень привода генератора. Ключом
"на 10" отворачиваем болты передней крышки ГРМ: два сбоку и один в
центре. Снимаем крышку ГРМ. Снимаем правое колесо и пластиковый щиток моторного
отсека.
Головкой "на 19" проворачиваем
коленчатый вал по часовой стрелке за болт крепления шкива до совмещения метки
на зубчатом шкиве распределительного вала с установочным усиком на задней
крышке привода ГРМ (B).
Сняв резиновую заглушку в верхней части картера
сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки
картера сцепления. Так расположена риска на маховике двигателя при снятой
коробке передач и головке блока цилиндров.
Фиксируем коленчатый вал от проворачивания,
вставив через отверстие в картере сцепления отвертку между зубьями маховика.
Отворачиваем болт крепления шкива привода
генератора.
\Снимаем шкив привода генератора.
Ключом "на 17" ослабляем гайку
крепления натяжного ролика.
Поворачиваем натяжной ролик в такое положение,
при котором ремень будет максимально ослаблен. Снимаем ремень ГРМ. При замене
натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.
Под роликом установлена дистанционная шайба. Устанавливаем ремень привода ГРМ в
обратной последовательности. Надеваем ремень на шкив коленчатого вала.
Затем, натягивая заднюю ветвь, надеваем ремень
на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем
ремень на шкив распределительного вала. Вставив отвертку между двумя винтами
или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и
поворачивая ролик против часовой стрелки, натягиваем ремень. Затягиваем гайку
крепления натяжного ролика. Заворачиваем на место болт крепления шкива привода
генератора и головкой "на 19" проворачиваем за болт коленчатый вал на
два оборота по часовой стрелке. Проверяем совпадение установочных меток
коленчатого и распределительного валов.
При снятом шкиве привода генератора положение
коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве
коленчатого вала и крышке масляного насоса.
Схема привода распределительного насоса:
Рис.
- зубчатый шкив коленчатого вала
- зубчатый шкив насоса охлаждающей жидкости
- натяжной ролик
- задняя защитная крышка
- зубчатый шкив распределительного вала
- зубчатый ремень
А - установочный выступ на задней защитной
крышке
В - метка на шкиве распределительного вала
С - метка на крышке масляного насоса- метка на
шкиве коленчатого вала
Если метки не совпадают, повторяем операцию по
установке ремня. Для регулирования натяжения ремня поворачиваем коленчатый вал
против часовой стрелки так, чтобы метка на шкиве распределительного вала
переместилась вниз от усика задней крышки на два зуба. При нормальном натяжении
ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами
руки с усилием 15-20 Н (1,5-2,0 кгс).Чрезмерное натяжение ремня снижает срок
его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.
Регулировка тепловых зазоров в клапанном
механизме двигателя ВАЗ-2110. Замер и регулировку зазоров проводим на холодном
двигателе.
ПОРЯДОК ВЫПОЛНЕНИЯ:
Выводим наконечник троса привода дроссельной
заслонки из кронштейна.
Ключом "на 10" отворачиваем две гайки
крепления кронштейна троса привода дроссельной заслонки к ресиверу (только для
двигателя ВАЗ-2110 и снимаем его. Крестообразной отверткой ослабляем хомуты
крепления двух отводящих шлангов вентиляции картерных газов и снимаем шланги со
штуцеров клапанной крышки. Крестообразной отверткой ослабляем хомут крепления
подводящего шланга вентиляции картерных газов и снимаем шланг. Ключом "на
10" отворачиваем две гайки крепления клапанной крышки. Снимаем клапанную
крышку. В отверстиях клапанной крышки установлены резиновые уплотнительные
втулки. Снимаем прокладку клапанной крышки. Снимаем переднюю крышку ремня
привода ГРМ.
Проверка и регулировка зазоров в механизме
привода клапанов.
ПОРЯДОК ВЫПОЛНЕНИЯ:
Порядок проверки и регулировки зазоров в
механизме привода клапанов следующий. Поворачиваем коленчатый вал по часовой
стрелке до совмещения установочных меток на зубчатом шкиве распределительного
вала и задней крышке ремня привода ГРМ. Затем поворачиваем коленчатый вал еще
на 40-50° (2,5-3 зуба на шкиве распределительного вала). В этом положении валов
проверяем набором щупов зазоры у первого и третьего кулачков распределительного
вала.
Зазор между кулачками распределительного вала и
регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм -
для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.
Если зазор отличается от нормы, то на шпильки
корпусов подшипников распределительного вала устанавливаем приспособление для
регулировки клапанов. Вводим "клык" приспособления между кулачком и
толкателем.
Разворачиваем толкатель так, чтобы прорезь в его
верхней части была обращена вперед (по ходу автомобиля).
Нажимая вниз на рычаг приспособления, утапливаем
"клыком" толкатель и устанавливаем между краем толкателя и
распределительным валом фиксатор, который удерживает толкатель в нижнем
положении.
Утапливание толкателей клапанов при замене регулировочной
шайбы:
Рис. 1-приспособление.2-толкатель.Фиксирование
толкателей клапанов при замене регулировочной шайбы.
Рис. 1-фиксатор.2-регулировочная шайба
Поднимаем рычаг приспособления в верхнее
положение. Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу.
При отсутствии приспособления для регулировки клапанов можно воспользоваться
двумя отвертками.
Мощной отверткой, опираясь на кулачок, отжимаем
толкатель вниз. Вставив ребро другой отвертки (с жалом шириной не менее 10 мм)
между краем толкателя и распределительным валом, фиксируем толкатель. Вынимаем
пинцетом регулировочную шайбу.Новую шайбу устанавливаем в толкатель маркировкой
вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке
щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением.
ПОРЯДОК ВЫПОЛНЕНИЯ:
Снимаем клапанную крышку головки цилиндров. На
двигателе ВАЗ-2111 ключом "на 10" отворачиваем две гайки крепления
"массовых" проводов к шпилькам заглушки головки цилиндров и снимаем
провода со шпилек. Ключом "на 10" отворачиваем две гайки и один болт
крепления заглушки. Снимаем заглушку и ее уплотнительное кольцо. На двигателе
ВАЗ-2110 снимаем корпус вспомогательных агрегатов. Снимаем зубчатый шкив
распределительного вала. Отворачиваем верхнюю гайку крепления задней крышки
ремня привода ГРМ.
Ключом "на 13" равномерно в несколько
приемов (до снятия давления пружин клапанов) отворачиваем десять гаек крепления
корпусов подшипников распределительного вала. Снимаем со шпилек передний и
задний корпусы подшипников распределительного вала. Немного отведя от головки
блока цилиндров заднюю крышку ремня привода ГРМ, снимаем распределительный вал.
Снимаем сальник распределительного вала.
ПОРЯДОК ВЫПОЛНЕНИЯ:
Устанавливаем распределительный вал в следующей
последовательности.
Очищаем сопрягаемые поверхности головки
цилиндров и корпусов подшипников от старого герметика и Смазываем моторным
маслом опорные шейки и кулачки распределительного вала. Укладываем вал в опоры
головки цилиндров таким образом, чтобы кулачки первого цилиндра были направлены
вверх масла.
Рис.
На поверхности головки цилиндров, сопрягающиеся
с корпусами подшипников в зоне крайних опор, наносим тонкий слой силиконового
герметика. Устанавливаем корпуса подшипников и затягиваем гайки их крепления в
два приема.
Рис.
Предварительно затягиваем гайки в
последовательности, указанной на рисунке, до прилегания поверхностей корпусов
подшипников к головке цилиндров. При этом необходимо следить за тем, чтобы
установленные втулки корпусов свободно вошли в свои гнезда.
Окончательно затягиваем гайки моментом 21,6 Н•м
(2,2 кгс.м) в той же последовательности.
После затяжки гаек тщательно удаляем остатки
герметика, выдавленного из зазоров. Проверяем зазоры в клапанном механизме.
Запрессовываем новый сальник распределительного вала.
Замена маслоотражательных колпачков клапанов
двигателей ВАЗ-2110.
ПОРЯДОК ВЫПОЛНЕНИЯ:
Снимаем распределительный вал. Устанавливаем
коленчатый вал в положение ВМТ поршней 1-го и 4-го цилиндров. В этом положении
вала меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров. Вынимаем
толкатель с регулировочной шайбой из гнезда головки блока цилиндров.
Выворачиваем свечу зажигания 1-го цилиндра.
Через свечное отверстие вставляем пруток из мягкого металла (диаметром около 8
мм) между днищем поршня и тарелкой клапана, на котором меняем
колпачок.Устанавливаем рассухариватель клапанов. Подпятник рассухаривателя
упираем в тарелку клапана, а зацепной рычаг заводим за гайку, навернутую на
шпильку крепления корпуса подшипников распределительного вала. Сжимаем пружины
и извлекаем пинцетом сухари. Вынимаем тарелку пружин и сами пружины.
Специальными щипцами снимаем маслоотражательный колпачок с направляющей втулки
клапана. Смазав новый колпачок моторным маслом, напрессовываем его оправкой на
направляющую втулку.
Собираем клапанный механизм 1-го цилиндра в
обратной последовательности. Затем повторяем эти работы для 4-го цилиндра.
После чего, провернув коленчатый вал на 180° (ВМТ поршней 2-го и 3-го
цилиндров) аналогичным образом меняем маслоотражательные колпачки клапанов 2-го
и 3-го цилиндров.
Собираем механизмы в обратной
последовательности.
Замена сальника распределительного вала
двигателей ВАЗ-2110
ПОРЯДОК ВЫПОЛНЕНИЯ:
Снимаем ремень ГРМ.
Ключом "на 17" отворачиваем болт
зубчатого шкива распределительного вала. Чтобы вал не проворачивался, пропускаем
через отверстие в шкиве головку "на 10" с удлинителем и надеваем на
гайку крепления задней крышки ремня привода ГРМ.Поддеваем отверткой шкив
распределительного вала и снимаем его. Чтобы не потерять шпонку шкива,
извлекаем ее из паза распределительного вала. Поддеваем отверткой сальник и
извлекаем его. Смазав моторным маслом рабочую кромку нового сальника,
подходящим отрезком трубы запрессовываем его. Сборку проводим в обратной
последовательности.
Рис.
Техника безопасности при
обслуживании и ремонте автомобиля
Техника безопасности при проведении ремонтных
работ Гараж или бокс, где проводятся ремонтные работы, должен хорошо
проветриваться, дверь - легко открываться как изнутри, так и снаружи. Проход к
двери всегда держите свободным. При работе двигателя (особенно на пусковых
режимах) выделяется оксид углерода (угарный газ) - ядовитый газ без цвета и
запаха. Опасная для жизни концентрация оксида углерода может образоваться даже
в открытом гараже, поэтому перед запуском двигателя обеспечьте принудительный
отсос отработавших газов за пределы гаража. При отсутствии принудительной
вытяжки можно запускать двигатель на короткое время, надев на выпускную трубу
отрезок шланга и вынув его наружу. При этом система выпуска и ее соединение со
шлангом должны быть герметичны.
При ремонте системы питания впрысковых
двигателей необходимо отсоединять "отрицательную" клемму
аккумуляторной батареи от "массы" и сбрасывать давление в системе.
На время сварочных работ запаситесь огнетушителем
(лучше углекислотным). Перед этим отсоедините провода от всех клемм генератора
и аккумуляторной батареи, отключите все электронные блоки управления от
бортовой сети автомобиля, а контакт "массы" сварочного провода
располагайте как можно ближе к месту сварки. Проследите за тем, чтобы
электрический ток не проходил через подвижные (подшипники, шаровые опоры) или
резьбовые соединения - иначе они могут быть повреждены.
При ремонте цепей электрооборудования или при
риске их повреждения (сварка, рихтовка вблизи жгутов проводов) отключайте
клемму "-" аккумулятора. Для защиты рук от порезов и ушибов во время
"силовых" операций надевайте перчатки (лучше кожаные). Для защиты
глаз надевайте очки (лучше специальные, с боковыми щитками).
Список литературы
.Анохин
В.А. Отечественные автомобили М: Машиностроение.
.Ильин
Н.М. Электрооборудование автомобилей М: Транспорт.
.Инструкция
по охране труда для слесарей по ремонту автомобилей, двигателей и топливной
аппаратуры на автоцентрах и станциях объединений «АвтоВАЗтехобслуживание» №.37.
.Михайловский
Е.В. Серебряков К.Б. Устройство автомобиля.: Машиностроение.
.Молоков
В.А., Зеленин С.Ф., Учебник по устройству автомобиля.
.РЕМОНТ
ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ ВАЗ 2110, 2111, 2112
(Жигули)//http://www.autoprospect.ru/vaz/2110-zhiguli/2-tekhnika-bezopasnosti.html
.Серебряков
К.Б. Устройство автомобиля М: Машиностроение.
Чумаченко
Ю. Т., Герасименко А. И., Рассанов Б. Б. АВТОСЛЕСАРЬ. Устройство, техническое
обслуживание и ремонт автомобилей
