Моделирование рабочих процессов в программной среде 'Дизель РК'
Курсовая
Работа
По
теме: моделирование рабочих процессов в программной среде Дизель РК
Задание
выполнить расчет двигателя 8R32D , n=750 об/мин
в программной среде «Дизель РК».
Техническое описание двигателя (информация из
технического описания двигателя).
ВЯРТСИЛЯ
VASA 8R32D
|
Частота
вращения
|
об/мин
|
750
|
Мощность
двигателя
|
кВт
|
3000
|
Мощность
двигателя
|
л.с.
|
4080
|
Диаметр
цилиндра
|
мм
|
320
|
Ход
порвдвд
|
мм
|
350
|
Рабочий
объем
|
дмэ
|
225,2
|
Степень
сжатия
|
|
12:1
|
Давление
сжатия, макс
|
бар
|
100
|
Давление
воспламенения, макс.
|
бар
|
140
|
Давление
надувочного воздуха
|
бар
|
2.4
|
Среднее
эффективное давление
|
бар
|
21,3
|
Средняя
скорость поршня
|
м/с
|
8.75
|
Число
оборотов при холостом ходе
|
об/мин
|
500
|
Система
воздуха горения
|
Поток
воздуха при 100% нагрузке
|
кг/с
|
6.1
|
Температура
окружающего воздуха, макс
|
°С
|
45
|
Температура
воздуха после охладителя
|
°С
|
40…70
|
Температура
сигнализации после охладителя
|
°С
|
75
|
Система
выхлопных газов
|
Расход
выхлопных газов (100 % нагрузка)
|
кг/с
|
6.3
|
Расход
выхлопных газов ( 90 % нагрузка)
|
кг/с
|
5.8
|
Расход
выхлопных газов ( 75 % нагрузка)
|
кг/с
|
4.9
|
Расход
выхлопных газов ( 50 % нагрузка)
|
кг/с
|
3.5
|
Температура
выхлопных газов после турбокомпрессора (100 % нaгpузки)
|
°С
|
330
|
(90
% нaгpузки)
|
°С
|
330
|
(75
% нaгpузки)
|
°С
|
330
|
(50
% нaгpузки)
|
°С
|
325
|
Температура
сигнализации после цилиндра
|
°С
|
500
|
Рекомендуемое
обратное давление выхлопных газов, макс.
|
бар
|
0.03
|
Диаметр
выхлопной трубы, (общий)
|
мм
|
600
|
Диаметр
выхлопной трубы (выход)
|
мм
|
600
|
Тепловой
баланс
|
Эффективная
мощность
|
МДж/ч
|
10800
|
Смазочное
масло
|
МДж/ч
|
1225
|
Охлаждающая
вода, цилиндров
|
МДж/ч
|
2420
|
Надувочный
воздух
|
МДж/ч
|
3110
|
Выхлопные
газы
|
МДж/ч
|
7230
|
Излучение
|
МДж/ч
|
440
|
Система
топливоподачи
|
Давление
до навешенного насоса, ном.
|
бар
|
4
|
Давление
до навешенного насоса, макс.
|
бар
|
5
|
Давление
до навешенного насоса, мин.
|
бар
|
3
|
Давление
до ТНВД
|
бар
|
6
|
Производительность
навешенного насоса
|
м3/ч
|
1.9/2.4
|
Расход
топлива (100 % нагрузка)
|
г/к
Вт, ч
|
188
|
Расход
топлива (75 % нагрузка)
|
г/к
Вт, ч
|
191
|
Расход
топлива (50 % нагрузка)
|
г/к
Вт. ч
|
197
|
Количество
утечного чистого топлива (100 % нагрузка)
|
кг/ч
|
2.6
|
Система
смазочного масла
|
Давление
до двигателя, номинальное
|
бар
|
4.0
|
Давление
сигнализации до двигателя
|
бар
|
3
|
Давление
остановки до двигателя
|
бар
|
2
|
Давление
предварительной смазки, ном.
|
бар
|
0.8
|
Давление
сигнализации для предварительной смазки
|
бар
|
0.5
|
Температура
до двигателя, ном.
|
°С
|
63
|
Температура
сигнализации до двигателя
|
°С
|
80
|
Температура
после двигателя приблиз.
|
°С
|
79
|
Производительность
гл. насоса с приводом от двигателя
|
м3/ч
|
73
|
Производительность
гл. насоса, автономного
|
м3/ч
|
65
|
Производительность
насоса предв. прокачки
|
м3/ч
|
21
|
Объем
масла в мокром картере, ном.
|
м3
|
1.66
|
Объем
масла в отдельном масляном баке
|
м3
|
4.0
|
Тонкость
фильтрации, номинальная
|
микрон
|
15
|
Сигнализация
о перепаде дав. в фильтре
|
бар
|
1.5
|
Расход
масла (100 % нагр.). прибл.
|
г/кВт*ч
|
1.2
|
Поток
масла через охладитель, макс.
|
м3/ч
|
102.3
|
Система
охлаждающей воды
|
Система
охлаждения воды высокотемпературного контура
|
Давление
до двигателя, номинальное
|
бар
|
2.2+статич.
|
Давление
сигнализации до двигателя
|
бар
|
1.0+статич.
|
Давление
до двигателя, макс.
|
бар
|
4.0
|
Температура
до двигателя, приблиз.
|
°С
|
25
|
Температура
после двигателя, ном.
|
°С
|
38
|
Температура
сигнализации после двигателя
|
ч:
|
25
|
Температура
остановки после двигателя
|
°С
|
35
|
Производительность
насоса, ном.
|
м3/ч
|
96
|
Производительность
насоса, мин.
|
м3/ч
|
89
|
Перепад
давления в двигателе
|
бар
|
0.40
|
Объем
воды в двигателе
|
м3
|
0.51
|
Давление
от расширительного танка
|
бар
|
0.7...1.5
|
Перепад
дав. в центральном охладителе, макс.
|
бар
|
0.6
|
Соединительный
тройник запасного насоса
|
бар
|
2.0
|
Система
охлаждения воды низкотемпературного контура
|
Давление
до двигателя, номинальное
|
бар
|
2.2+статич
|
Давление
сигнализации до двигателя
|
бар
|
1.0+статич
|
Давление
до двигателя, макс.
|
бар
|
4.0
|
Температура
до двигателя, номинальная
|
°С
|
25
|
Температура
до двигателя, макс.
|
°С
|
38
|
Температура
до двигателя, минимум
|
°С
|
25
|
Температура
после двигателя, мин.
|
°С
|
35
|
Производительность
насоса, ном.
|
м3/ч
|
96
|
Производительность
насоса, мин.
|
м3/ч
|
89
|
Перепал
давления в охладителе надувочного воздуха
|
бар
|
0.1
|
Перепал
давления в масляном холодильнике
|
бар
|
0.4
|
Перепал
давления в центральном охладителе, макс.
|
бар
|
0.6
|
Давление
от расширительного танка
|
бар
|
0.7...1.5
|
Соединительный
тройник запасного насоса
|
бар
|
2.0
|
|
|
|
|
Согласно паспортным данным закладываем в
программу исходные данные.
Параметры цилиндро-поршневой группы:
Параметры топливной аппаратуры

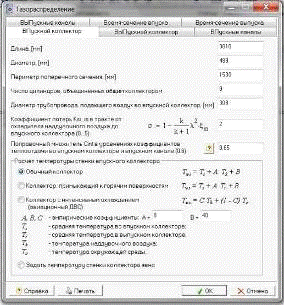

Параметры газораспределения
Параметры наддува

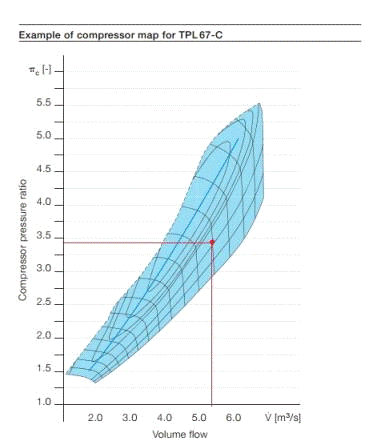

По полученным значениям Пк= 3.4 и G_квд= 5.9
выбираем свой турбокомпрессор

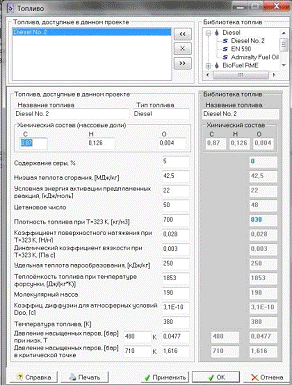

Параметры топлива

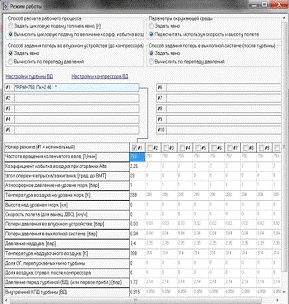

Параметры режима работы двигателя
двигатель дизель турбокомпрессор
топливный
После введения исходных данных в программу,
производим расчет двигателя. Путем согласования характеристик добиваемся
оптимального значения коэффициента избытка воздуха α.

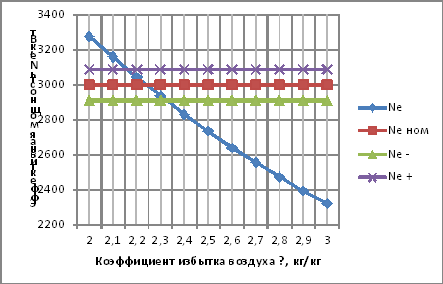

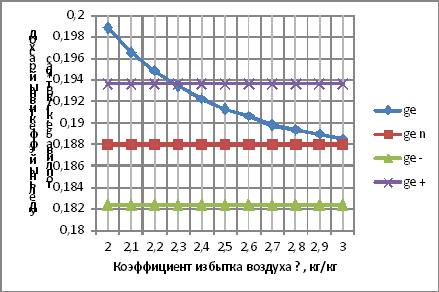

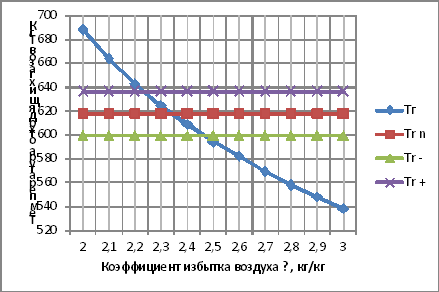

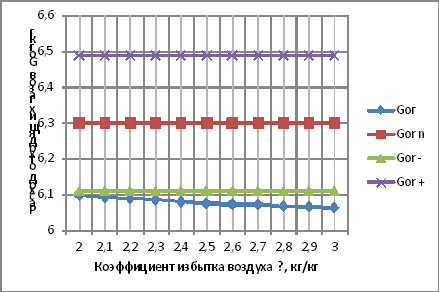

Результаты представлены в табличной и графической форме.
|
Ne
|
α
|
ge
|
Gог
|
Tг
|
1
|
3278
|
2
|
0,19885
|
6,0971
|
688,24
|
2
|
3159,4
|
2,1
|
0,19657
|
6,0915
|
663,88
|
3
|
3044,4
|
2,2
|
0,19487
|
6,0885
|
642,61
|
4
|
2935,2
|
2,3
|
0,19348
|
6,0851
|
624,37
|
5
|
2831,8
|
2,4
|
0,19225
|
6,0798
|
608,88
|
6
|
2733,3
|
2,5
|
0,19129
|
6,0753
|
594,05
|
7
|
2639,8
|
0,19063
|
6,0731
|
582,13
|
8
|
2555
|
2,7
|
0,1898
|
6,0722
|
569,33
|
9
|
2470,6
|
2,8
|
0,18936
|
6,0678
|
558,04
|
10
|
2391,3
|
2,9
|
0,18895
|
6,0657
|
547,78
|
11
|
2319
|
3
|
0,18849
|
6,0633
|
538,03
|
ном
|
3000
|
|
0,188
|
6,3
|
618
|
-
|
2850
|
|
0,1786
|
5,985
|
587,1
|
+
|
3150
|
|
0,1974
|
6,615
|
648,9
|
На основе проведенных расчетов выбираем наиболее
оптимальные характеристики. Наилучшими показателями характеризуется режим
работы при заданном значении коэффициента избытка воздуха, равном 2,5.
Результаты расчетов в среде Дизель РК.
---------- МОЩНОСТНЫЕ И ЭФФЕКТИВНЫЕ ПОКАЗАТЕЛИ
---------
.00 - n - Частота вращения коленчатого вала,
[1/мин]
.7 - Ne - Mощность, [кВт]
.157 - Pe - Cреднее эффективное давление, [бар]
. - Me - Крутящий момент, [Нм]
.2083 - qc - Цикловая подача топлива, [г]
.19394 - ge - Удельный эффект. расход топлива,
[кг/(кBт*ч)]
.43676 - Eta_e - Эффективный KПД
.597 - Pi - Cреднее индикаторное давление, [бар]
.46648 - Eta_i - Индикаторный KПД
.3635 - Pтр - Давление трения, [бар]
.93629 - Eta_mex - Mеханический KПД
---------------- ПАРАМЕТРЫ ОКРУЖАЩЕЙ СРЕДЫ
---------------------
.0000 - Po_sea - Статическое давление на уровне
моря, [бар]
.00 - To_sea - Статическая температура на уровне
моря, [К]
.0000 - Н_ур.мор - Высота над уровнем моря, [км]
.0000 - W_полета - Скорость полета, [км/час]
.0000 - Po - Стат. давление окруж. среды в
текущ. услов.,[бар]
.00 - To - Стат. температ. окруж. среды в текущ.
услов.,[К]
.0000 - Ро* - Давление заторм. потока, [бар]
.00 - То* - Температура заторможенного потока,
[К]
.0400 - Pо_т - Статическое давление за турбиной,
[бар]
.97000 - Ро_вх* - Давление заторм. потока за
фильтром, [бар]
----------------------- НАДДУВ И ГAЗOOБMEH
-------------------------
.4000 - Pк - Давление перед впускным
коллектором, [бар]
.00 - Tк - Tемпература перед впускным
коллектором, [K]
.9628 - Gair - Pасход воздуха (+EGR) через
цилиндры двиг.,[кг/с]
.0000 - КПД_тк - KПД агрегата наддува
.8253 - Pt* - Среднее давление перед турбиной,
[бар]
.85 - Tt* - Cредняя температура перед турбиной,
[K]
.0838 - Ggas - Pасход O.Г. через цилиндры двиг.,
[кг/с]
.5267 - Alfa_sum - Kоэфф. избытка воздуха
суммарный
.92379 - Pнх - Среднее давление насосных ходов,
[бар]
.98553 - Eta_v - Kоэффициент наполнения
.00312 - Gamma_r - Kоэффициент остаточных газов
.1180 - Fi - Kоэффициент продувки
.0000 - G_забр.% - % заброса O.Г. во впускной
коллектор
.28518 - G_утеч.% - % утечек через поршневые
кольца
----------------------- BПУCKHOЙ KOЛЛEKTOP
-------------------------
.3787 - Ps - Среднее давление во впуск.
коллект., [бар]
.38 - Ts - Средн. температ. во впуск. коллект.,
[K]
.37 - Tws - Cредняя температура стенки вп.
колл., [K]
.85 - Alfa_ws - Kоэфф. теплоотдачи во вп. колл.,
[Bт/(м2*K)]
.79 - Alfa_wsc - Kоэфф. теплоотд. в клап.канале,
[Bт/(м2*K)]
----------------------- BЫПУCKHOЙ KOЛЛEKTOP
------------------------
.7187 - Pr - Среднее статическое давление O.Г.,
[бар]
.80 - Tr - Cредняя статическая температура O.Г.,
[K]
.13 - Wr - Cредняя скорость газа, [м/с]
.4707 - Sh - Число Струхаля: Sh=a*Tau/L (д.б. Sh
> 8)
.98 - Twr - Cредняя температура стенки вып.
колл., [K]
.31 - Alfa_wr - Kоэфф. теплоотдачи в вып. колл.,
[Bт/(м2*K)]
.0 - Alfa_wcr - Kоэфф. теплоотд. в клап.канале,
[Bт/(м2*K)]
------------------------------ CГOPAHИE
----------------------------
.2600 - Alfa - Kоэффициент избытка воздуха при
сгорании
.27 - Pz - Mаксимальное давление цикла,[бар]
.3 - Tz - Mаксимальная температура цикла, [K]
.000 - Fi_pz - Угол максимального давления,
[град. за BMT.]
.000 - Fi_tz - Угол максимальн.
температуры,[град. за BMT.]
.2875 - dP/dFi - Maкс. скор. нарастания давл.,
[бар/град]
Впрыск: Custom Fuel Injection System
. - P_впр.max- Mакс. давление впрыска, [бар]
.285 - d_32 - Cредний диаметр капель, [мкм]
.000 - Teta_оп - Oпережение впрыска /
зажигания,[град.до BMT]
.537 - Fi_впр - Продолжительность топливоподачи,
[град]
.9211 - Fi_задер - Период задержки воспламен. в
цилиндре,[град]
.00544 - Sig_и_здр- Доля топлива, испаривш. за
период задержки
.000 - Fi_горeн - Продолжительность сгорания,
[град.п.к.в.]
.10000 - H_вмт - Вихревое число (отношение) в КС
в ВМТ
.05160 - H_нмт - Вихревое число в цилиндре в
начале сжатия
.88771 - W_swirl - Макс. скорость вихря [m/c] в
КС на радиусе R= 123
--------------------- ЭКОЛОГИЧЕСКИЕ ПОKАЗАТЕЛИ
---------------------
.0633 - Hartridge- Эмиссия дыма по шкале
Хартриджа
.11645 - Bosch - Эмиссия дыма по шкале Бош
.02532 - K,m-1 - Коэфф. абсол. светопоглощения
ОГ по ЕЭК,[1/m]
.01793 - PM - Эмиссия твердых частиц [г/(кВт*ч)]
.92 - CO2 - Эмиссия диоксида углерода,
[г/(кВт*ч)]
.8 - NOx,ppm - Концентр. влажных NOx, [1/млн,
(ppm)]
.3471 - NO,г/кВч - Эмиссия NOx приведен. к NO,
[г/(кВт*ч)] (Zeldovich)
.1094 - SE - Комплекс суммарной эмиссии NOx и PM
.394 - SO2 - Эмиссия SO2, [г/кВтч]
--------------- BHУTPИЦИЛИHДPOBЫE ПAPAMETPЫ
--------------------
.6675 - Pa - Давление начала сжатия, [бар]
.91 - Ta - Tемпература начала сжатия, [K]
.72 - Pc - Давление конца сжатия, [бар]
.80 - Tc - Tемпература конца сжатия, [K]
.932 - Pb - Давление начала выпуска, [бар]
.0 - Tb - Tемпература начала выпуска, [K]
----------- ПАРАМЕТРЫ ТЕПЛООБМЕНА ЦИЛИНДРА
------------------
.64 - T_ср - Средняя эквивалентная температура
цикла, [K]
.83 - Alfa_w - Cр. коэфф. теплоотд. от газа к
стен,[Bт/м2/K]
.23 - Tw_поршн - Cредн. температура огневого
днища поршня, [K]
.00 - Tw_втулк - Cредн. температ. огневой
поверхн. втулки,[K]
.02 - Tw_крышк - Cредн. температ. огневой
поверхн. крышки,[K]
.00 - Tw_охл - Cредн. температура со стороны
охлаждения
крыш крышки цилиндра, [K]
.97 - Tкип. - Температ.кипения в сист. жид.
охлаждения,[К]
.5 - Alf_w_охл- Cредн. коэфф. теплоотдачи
[Bт/(м2*K)] от
стенки крышки цилиндра к охлажд. среде.
. - q_крышки - Тепловой поток в крышку цилиндра,
[Дж/с]
. - q_поршня - Тепловой поток в поршень, [Дж/с]
. - q_цилинд - Тепловой поток во втулку
цилиндра, [Дж/с]
---------- ПAPAMETPЫ, ОПРЕДЕЛЯЮЩИЕ РАБОЧИЙ
ПРОЦЕСС ----
.000 - Степ.сжат- Степень сжатия (для ПДП при
обоих поршнях в ВМТ)
.0000 - i_сопел - Число сопловых отверстий
форсунки
.40000 - d_сопел - Диаметр сопловых отверстий
форсунки, [мм]
.000 - Fi_впр.х - Продолжит. впрыска для зад.
хар. впрыска,[град]
.0000 - qc_х - Цикл. порц. топл. для заданной
хар. впрыска,[г]
.000 - Нач.вып - Начало выпуска, [град. до НMT]
(ВПуск. вала)
.000 - Кон.вып - Конец выпуска, [град. за xMT]
(ВПуск. вала)
.000 - Нач.впуск- Начало впуска, [град. до xMT]
(ВПуск. вала)
.000 - Кон.впуск- Конец впуска, [град. за НMT]
(ВПуск. вала)
--- ПAPAMETPЫ КОМПРЕССОРА ступени высокого
давления --------
.7 - N_квд - Mощность компрессора ВД, [кBт]
.72000 - КПД_квд - Адиабатный КПД компрессора ВД
.9628 - G_квд - Расход воздуха через компрессор
ВД, [кг/с]
.32 - Gпр_квд - Расход воздуха приведенный через
КВД
.0432 - Gcor_квд - Расход воздуха через КВД
скорректиров.,[кг/с]
.5361 - П_квд - Степень повышения давления в
компрессоре ВД
.97000 - Ро_квд - Полное давление на входе в
КВД, [бар]
.00 - То_квд - Температура торможения на входе в
КВД, [К]
.4300 - Рк*"квд - Полное давление за
компрессором ВД, [бар]
.82 - Тк*"квд - Температура торможения за
компрессором ВД,[К]
.88494 - Ecool_вд - Термическая эффективность
ОНВ ВД
.00 - Tcool_вд - Температура охлаждающего агента
в ОНВ ВД,[К]
.4000 - Рк*_квд - Давление наддува за КВД, [бар]
.00 - Тк*_квд - Температура наддувочного воздуха
за КВД,[К]
-------- ПAPAMETPЫ ТУРБИНЫ ступени высокого
давления ------------
.06 - N_твд - Mощность ТВД с учетом мех. КПД,
[кBт]
.91500 - КПД_твд - Внутренний КПД турбины ВД
.99000 - КПДм_твд - Механический КПД турбины ВД
.0838 - G_твд - Расход газа через ТВД, [кг/с]
.175 - Gпр_твд - Расход газа через ТВД
приведенный
.7551 - П_твд - Степень понижения давления в
турбине ВД
.106 - В_твд - Относительная работа ТВД
.8253 - Рт*_твд - Полное давление перед турбиной
ВД, [бар]
.85 - Тт*_твд - Температура торможения на входе
в ТВД, [К]
.0400 - Ро_твд - Противодавление за турбиной ВД,
[бар]
.02 - То_твд - Температура газа за турбиной ВД,
[К]
По результатам расчёта строим графики
зависимостей давления в цилиндре и температуры в цилиндре от угла поворота
коленчатого вала.
Вывод
В ходе проделанной мной работы я выполнил расчет
двигателя фирмы ВЯРТСИЛЯ VASA модели 8R32D.
Основные характеристики двигателя:=3000 кВт,=750
об/мин,=188 г/(кВт*ч).
Выполнил аналитическое согласование по α
в программе Microsoft Office Excel на диапазоне значений α
=
2…3. Расчеты произвел в программе Дизель РК. Достигнутая точность полученных
параметров двигателя при значении α
=2,5 - менее 3%.
Выполнен чертеж двигателя РС2-6B, в программе
AutoCAD, по данному чертежу была сделана анимация Gif Movi Gear.
Список использованной литературы
1.
Wartsila Wasa 32: Project Guide
.
Wartsila Wasa 32: Technology review
.
Wartsila Wasa 46: Technology review
