Введение

На сегодняшний день в мире существует более 130 миллионов компьютеров и более 80% из них объединены в различные информационно-вычислительные сети от малых локальных сетей в офисах до глобальных сетей типа Internet, FidoNet, FREEnet и т.д. Всемирная тенденция к объединению компьютеров в сети обусловлена рядом важных причин, таких как ускорение передачи информационных сообщений, возможностью быстрого обмена информацией между пользователями, получению и передачи сообщений (факсов, Е-Мail писем, электронных конференций и т.д.) не отходя от рабочего места, возможностью мгновенного получения любой информации из любой точки земного шара, а так же обмену информацией между компьютерами разных фирм производителей работающих под разным программным обеспечением.

Применение на практике таких огромных потенциальных возможностей, которые несет в себе вычислительная сеть и тот новый потенциальный подъем, который при этом испытывает информационный комплекс, значительно ускоряет производственные процессы.

На базе уже существующего компьютерного парка и программного комплекса, отвечающей современным научно-техническим требованиям возникает необходимость в разработке принципиального решения вопроса по организации ИВС (информационно-вычислительной сети) с учетом возрастающих потребностей и возможностью дальнейшего постепенного развития сети в связи с появлением новых технических и программных решений.

Основной целью выпускной квалификационной работы является проектирование локальной вычислительной сети учебного центра.

Для достижения поставленной цели и необходимо решить следующие задачи.

Провести анализ существующих подходов к проектированию ЛВС.

Определить структуру и информационные потоки учебного центра.

Спроектировать локальную вычислительную сеть учебного центра.

Провести расчет стоимости затрат на проектирование ЛВС.

1. Существующие подходы к проектированию локальных вычислительных сетей

.1 Понятие и классификация Локальных вычислительных сетей

Компьютерная сеть - совокупность программно-технических средств, обеспечивающих обмен информацией между двумя и более пользователями, работающими на разных (автономных) компьютерах, соединенных между собой.

Компьютерные сети создаются для того, чтобы дать возможность территориально разобщенным пользователям обмениваться информацией между собой, использовать одинаковые программы, общие информационные и аппаратные ресурсы.

Под ресурсами понимаются данные, приложения (программы), различные периферийные устройства (принтеры, модемы, сканеры, жесткие и гибкие диски и т.д.).

По некоторым оценкам, более половины действующих ЭВМ подключены к сетям.

Использование компьютерных сетей имеет множество преимуществ:

Снижение затрат за счет коллективного использования разнообразных баз данных и аппаратных средств

Стандартизация приложений - все пользователи работают на одном и том же ПО (программном обеспечении), «говорят на одном языке»

Оперативность получения информации без отрыва от рабочих мест

Эффективное взаимодействие и планирование рабочего времени (проведении дискуссий, оперативных совещаний без отрыва от рабочих мест)

Общими компонентами всех сетей являются:

Серверы (server) - компьютеры, предоставляющие свои ресурсы сетевым пользователям;

Клиенты (client), рабочие станции - компьютеры, осуществляющие доступ к сетевым ресурсам, предоставляемыми сервером (серверами);

Среда (media) - средства передачи информации;

Совместно используемые данные - файлы, передаваемые серверами по сети;

Совместно используемые периферийные устройства.

Сети появились в результате творческого сотрудничества специалистов вычислительной техники и техники связи. Вычислительные сети подразделяются на два вида: локальные и глобальные.

Для создания единого информационного пространства, способного охватить всех пользователей предприятия и предоставления им информационно созданную в разное время и в разном программном обеспечении используют локальную вычислительную сеть (ЛВС). Под ЛВС понимают совместное подключение нескольких отдельных компьютерных рабочих мест (рабочих станций) к единому каналу передачи данных. Самая простая сеть (англ. Network) состоит как минимум из двух компьютеров, соединенных друг с другом кабелем. Это позволяет им использовать данные совместно. Все сети (независимо от сложности) основываются именно на этом простом принципе. Рождение компьютерных сетей было вызвано практическими потребностями - иметь возможность для совместного использования данных.

Понятие локальная вычислительная сеть (англ. LAN-Lokal Area Network) относится к географически ограниченным (территориально или производственно) аппаратно-программным реализациям, в которых несколько компьютерных систем связанны друг с другом с помощью соответствующих средств коммуникаций. Благодаря такому соединению пользователь может взаимодействовать с другими рабочими станциями, подключенными с этой ЛВС.

Локальные вычислительные сети классифицируются по нескольким признакам:

Существует два основных типа сетей: одноранговые и сети на основе сервера. В одноранговой сети все компьютеры равноправны т.е. нет иерархии среди компьютеров и нет выделенного (англ. dedicated) сервера. Как правило, каждый компьютер функционирует и как клиент, и как сервер; иначе говоря, нет отдельного компьютера, ответственного за администрирование всей сети. Все пользователи самостоятельно решают, какие данные на своем компьютере сделать общедоступным по сети. На сегодняшний день одноранговые сети бесперспективны. Если к сети подключено более 10 пользователей, то одноранговая сеть, где компьютеры выступают в роли и клиентов, и серверов, может оказаться недостаточно производительной. Поэтому большинство сетей используют выделенные серверы. Выделенным называется такой сервер, который функционирует только как сервер (исключая функции клиента или рабочей станции). Они специально оптимизированы для быстрой обработки запросов от сетевых клиентов и для управления защитой файлов и каталогов. Сети на основе сервера стали промышленным стандартом. Существуют и комбинированные типы сетей, совмещающие лучшие качества одноранговых сетей и сетей на основе сервера.

В производственной практики ЛВС играют очень большую роль. Посредством ЛВС в систему объединяются персональные компьютеры, расположенные на многих удаленных рабочих местах, которые используют совместно оборудование, программные средства и информацию. Рабочие места сотрудников перестают быть изолированными и объединяются в единую систему. Все ЛВС работают в одном стандарте, принятом для компьютерных сетей - в стандарте Open Systems Interconnection (OSI).

Глобальные сети. Для работы в глобальной сети требуется модем. При этом асинхронная передача каждого символа (буквы или цифры) осуществляется с помощью десяти битов (8 бит требуется для передачи символа и два бита служебных - стартовый и стоповый).

Таким образом, при скорости передачи данных 28800 бит/с в линию передается 2880 символов в секунду. При такой скорости передачи данных для пересылки одной страницы текста, содержащей 3000 символов, потребуется чуть больше одной секунды.

Скорость работы современных модемов различна. Разработаны промышленные модели модемов, работающие со скоростями 14400 бит/с, 16800 бит/с, 28800 бит/с, 33600 бит/с и 56000 бит/с.

В настоящее время в мире зарегистрировано более 200 глобальных сетей. Глобальные сети (как и локальные) состоят из компьютеров, соединенных каналами связи. Глобальные вычислительные сети (ГВС) всего мира объедены между собой с помощью Internet.

Для работы в ГВС пользователю необходимо иметь соответствующее аппаратное и программное обеспечение. В простейшем случае из аппаратных средств нужно дополнительно установить модем, с помощью которого осуществляется связь по телефонной линии (например, из квартиры).

Программное обеспечение делится на два класса:

программы-серверы, размещенные на том узле сети, который обслуживает компьютер пользователя;

программы-клиенты, которые находятся на компьютере пользователя и пользуются услугами сервера.

Глобальные сети предоставляют пользователям разнообразные услуги:

работа с распределенными базами данных,

электронная почта,

телеконференции,

общение в реальном масштабе времени,

пересылка файлов и т.д.

Каждая услуга (иногда говорят служба, сервис) работает по определенным правилам (протоколам).

Для реализации каждой сетевой услуги требуются своя программа-сервер и своя программа-клиент. Например, существуют почтовые серверы и клиенты, серверы и клиенты телеконференций (новостей).

В то же время современные программы-навигаторы (исследователи, браузеры, обозреватели) постепенно берут на себя функции отдельных служб глобальной сети и становятся “универсальными” клиентами.

Термин “сервер” имеет второе значение.

Сервером называют также и компьютер, на котором установлены программы-серверы. На одном сервере-компьютере может работать сразу несколько программ-серверов. Чаще всего мы будем понимать под термином ("сервер" некий компьютер)

Топологии вычислительных сетей

Термин «топология сети» относится к пути, по которому данные перемещаются по сети. Существуют три основных вида топологий: «звезда», «кольцо» и «общая шина».

Топология типа «звезда»

Рисунок 1.1 - Топология типа " Звезда"

Концепция топологии сети в виде звезды пришла из области больших ЭВМ, в которой главная машина получает и обрабатывает все данные с периферийных устройств как активный узел обработки данных (рис.1.1). Этот принцип применяется в системах передачи данных, например, в электронной почте сети RelCom. Вся информация между двумя периферийными рабочими местами проходит через центральный узел вычислительной сети.

Пропускная способность сети определяется вычислительной мощностью узла и гарантируется для каждой рабочей станции. Коллизий (столкновений) данных не возникает.

Кабельное соединение довольно простое, мак как каждая рабочая станция связана с узлом. Затраты на прокладку кабелей высокие, особенно когда центральный узел географически расположен не в центре топологии.

При расширении вычислительных сетей не могут быть использованы ранее выполненные кабельные связи: к новому рабочему месту необходимо прокладывать отдельный кабель из центра сети.

Топология в виде «звезды» является наиболее быстродействующей из всех топологий вычислительных сетей, поскольку передача данных между рабочими станциями проходит через центральный узел (при его хорошей производительности) по отдельным линиям, используемым только этими рабочими станциями. Частота запросов передачи информации от одной станции к другой невысокая по сравнению с достигаемой в других топологиях.

Производительность вычислительной сети в первую очередь зависит от мощности центрального файлового сервера. Он может быть узким местом вычислительной сети. В случае выхода из строя центрального узла нарушается работа всей сети.

Центральный узел управления - файловый сервер реализует оптимальный механизм защиты против несанкционированного доступа к информации. Вся вычислительная сеть может управляться из ее центра.

Кольцевая топология

При кольцевой топологии сети рабочие станции связаны одна с другой по кругу, т.е. рабочая станция 1 с рабочей станцией 2, рабочая станция3 с рабочей станцией 4 и т.д. Последняя рабочая станция связана с первой. Коммуникационная связь замыкается в кольцо (рис. 1.2).

Рис. 1.2

Прокладка кабелей от одной рабочей станции до другой может быть довольно сложной и дорогостоящей, особенно если географическое расположение рабочих станций далеко от формы кольца.

Сообщения циркулируют регулярно по кругу. Рабочая станция посылает по определенному конечному адресу информацию, предварительно получив из кольца запрос. Пересылка сообщений является очень эффективной, мак как большинство сообщений можно сделать кольцевой запрос на все станции. Продолжительность передачи информации увеличивается пропорционально количеству рабочих станций, входящих в вычислительную сеть.

Основная проблема при кольцевой топологии заключается в том, что каждая рабочая станция должна активно участвовать в пересылке информации, и в случае выхода из строя хотя бы одной из них вся сеть парализуется. Неисправности в кабельных соединениях локализуются легко.

Подключение новой рабочей станции требует краткосрочного выключения сети, мак как во время установки кольцо должно быть разомкнуто. Ограничения на протяженность вычислительной сети не существует, мак как оно, в конечном счете, определяется исключительно расстоянием между двумя рабочими станциями.

Шинная топология

При шинной топологии среда передачи информации представляется в форме коммуникационного пути, доступного для всех рабочих станций, к которому они все должны быть подключены. Все рабочие станции могут непосредственно вступать в контакт с любой рабочей станцией, имеющейся в сети.

Рабочие станции в любое время, без прерывания работы всей вычислительной сети, могут быть подключены к ней или отключены. Функционирование вычислительной сети не зависит от состояния отдельной рабочей станции.

В стандартной ситуации для шинной сети Ethernet часто используют тонкий кабель или Cheapernet - кабель с тройниковым соединителем. Отключение и особенно подключение к такой сети требуют разрыва шины, что вызывает нарушение циркулирующего потока информации и зависание системы.

Новые технологии предлагают пассивные штепсельные коробки, через которые можно отключать и/или подключать рабочие станции во время работы вычислительной сети.

Благодаря тому, что рабочие станции можно подключать без прерывания сетевых процессов и коммуникационной среды, очень легко прослушивать информацию, т.е. ответвлять информацию из коммуникационной среды.

В ЛВС с прямой (не модулируемой) передачей информации всегда может существовать только одна станция, передающая информацию. Для предотвращения коллизий в большинстве случаев применяется временной метод разделения, согласно которому для каждой подключенной рабочей станции в определенные моменты времени предоставляется исключительное право на использование канала передачи данных. Поэтому требования к пропускной способности вычислительной сети при повышенной нагрузке повышаются, например, при вводе новых рабочих станций. Рабочие станции присоединяются к шине посредством устройств ТАР (англ. Terminal Access Point - точка подключения терминала). ТАР представляет собой специальный тип подсоединения к коаксиальному кабелю. Зонд игольчатой формы внедряется через наружную оболочку внешнего проводника и слой диэлектрика к внутреннему проводнику и присоединяется к нему.

В ЛВС с модулированной широкополосной передачей информации различные рабочие станции получают, по мере надобности, частоту, на которой эти рабочие станции могут отправлять и получать информацию. Пересылаемые данные модулируются на соответствующих несущих частотах, т.е. между средой передачи информации и рабочими станциями находятся соответственно модели для модуляции и демодуляции. Техника широкополосных сообщений позволяет одновременно транспортировать в коммуникационной среде довольно большой объем информации. Для дальнейшего развития дискретной транспортировки данных не играет роли, какая первоначальная информация подана в модем (аналоговая или цифровая), так как она все равно в дальнейшем будет преобразована.

Таблица 1.1 - Основные характеристики трех наиболее типичных типологий вычислительных сетей

1.2 Технологии построения локальной вычислительной сети

На настоящий момент используются следующие стандарты построения локальных вычислительных сетей:

- Arcnet;(IEEE 802.4)

Token Ring;(802,5)

Ethernet.(802,3)

Рассмотрим каждую из них подробнее

ТехнологияIEEE 802.4

ARCNET (или ARCnet, от англ. <#"599902.files/image003.gif">

Рисунок. 1.3 - Схема помещения учебного центра

Основой информационной инфраструктуры современного предприятия является локальная вычислительная сеть (LAN). Скорость и качество функционирования компьютерной сети во многом определяют эффективность работы организации.

Так как локальная сеть учебного центра обеспечивает работу и взаимосвязь приложений, то сбои в работе компьютерной сети оказывает негативное действие на все службы и всех сотрудников, использующих информационную инфраструктуру. В самом худшем случае, при выходе из строя центрального оборудования локальной сети, возможен сбой деятельности всего учебного центра - преподаватели, учащиеся не смогут отправлять электронные сообщения, преподаватель не сможет работать с документами и т.д.

Поэтому при построении или модернизации сетевой инфраструктуры компьютерного центра необходим тщательный подход.

Основными задачами при построении сетевой инфраструктуры являются:

Обеспечение обслуживания различного типа трафика. Сетевая инфраструктура современного предприятия должна гарантировать возможность функционирования интегрированных приложений, реализовать пересылку помимо обычных данных, передачу голоса и видео с требуемым качеством.

Экономичность. Уменьшение стоимости внедрения и владения сетевой инфраструктурой. Обеспечение достаточной производительности. При этом следует учитывать, что значения пиковых нагрузок могут многократно превышать их нормальные повседневные значения. Также необходимо обеспечить необходимый запас производительности, оценив потенциальный рост потребностей предприятия.

Масштабируемость решения. В связи с тем, что в современных условиях структура предприятия оперативно меняется, необходимо чтобы сетевая инфраструктура также быстро менялась без ущерба для бюджета учебного центра и работы учебного центра.

Обеспечение высокой доступности. Необходимо, чтобы инфраструктура компьютерного центра работала максимально непрерывно, а возможный отказ отдельных компонентов был либо незаметен, либо быстро устраним.

Обеспечение информационной безопасности. Сетевая инфраструктура должна соответствовать существующим на предприятии политикам безопасности по разграничению доступа, защите от внутренних и внешних атак.

Простота применения или управления. Решения, внедряемые в сетевую инфраструктуру, должны легко управляться, иметь возможность быстрого диагностирования и замены. Нужно избегать излишних административных расходов.

Помимо вышеперечисленных задач, каждое предприятие при создании инфраструктуры может поставить дополнительные в зависимости от особенностей своих бизнес процессов. Ведение современного бизнеса сложно представить без использования сети Интернет, например, для представления продукции, общения с партнерами, клиентами. Отсутствие доступа к сети Интернет может нанести предприятию почти такой же ущерб как отказ локальной сети.

Целью ВКР является углубление теоретических знаний в области архитектуры компьютерных сетей и приобретение практических навыков проектирования и моделирования локальных сетей предприятий различного масштаба. На первом этапе работы необходимо определить количество и месторасположения активного и пассивного сетевого оборудования, разработать логическую структуру локальной компьютерной сети, произвести, по необходимости, ее сегментацию произвести обоснованный выбор коммуникационного оборудования, разраб. На следующем этапе необходимо проверить работоспособность спроектированной сети путем моделирования ее функционирования на компьютере. Процедура моделирования включает создание топологии сети в редакторе моделирующей программы (например, Boson, NerCracker), конфигурацию оборудования с учетом технического задания и проверку функционирования сети.

После коррекции по результатам моделирования топологии и программы конфигурации необходимо составить и начертить электрическую схему соединений компонентов сети.

Выход в сеть Интернет разрешен только руководству организации, руководителю кадровой службы, работникам отдела снабжения и сотрудникам каждой из служб по особому списку. При проектировании локальной вычислительной сети необходимо решить следующие задачи:

Определить, на какое количество пользователей будет рассчитана сеть.

Для каких прикладных задач предназначена сеть.

Определить топологию сети и метод доступа для пользователей.

Выбрать подходящее активное и пассивное аппаратное обеспечение: тип коммутаторов, маршрутизаторов, распределительных шкафов, тип и количество кабеля и т.д.

Разработать схему электрических соединений компонентов компьютерной сети и рассчитать длины кабелей, входящих в ее состав.

. Выполнить моделирование спроектированной сети в одном из пакетов моделирования (Boson, NetCracker или др.) и проверить правильность ее конфигурации.

При выполнении выпускной квалификационной работы данные задачи были по возможности реализованы.

2. Проектирование локальной вычислительной сети учебного центра

.1 Выбор структуры локальной вычислительной сети

В локальных сетях, как правило, используется разделяемая среда передачи данных (моноканал) и основная роль отводится протоколами физического и канального уровней, так как эти уровни в наибольшей степени отражают специфику локальных сетей. Сетевая технология - это согласованный набор стандартных протоколов и реализующих их программно-аппаратных средств, достаточный для построения локальной вычислительной сети. Сетевые технологии называют базовыми технологиями или сетевыми архитектурами локальных сетей. Сетевая технология или архитектура определяет топологию и метод доступа к среде передачи данных, кабельную систему или среду передачи данных, формат сетевых кадров тип кодирования сигналов, скорость передачи в локальной сети. В современных локальных вычислительных сетях широкое распространение получили такие технологии или сетевые архитектуры, как: Ethernet, Token-Ring, ArcNet, FDDI.

Рассмотрим вариант построения сети: на основе технологии FastEthernet.

Данный стандарт предусматривает скорость передачи данных 100 Мбит/сек и поддерживает два вида передающей среды - неэкранированная витая пара и волоконно-оптический кабель. Для описания типа передающей среды используются следующие аббревиатуры, табл.2.1

Таблица 2.1 - Стандарт Fast Ethernet

Правила проектирования топологии стандарта 100Base-T.

Следующие топологические правила и рекомендации для 100Base-TX и 100Base-FX сетей основаны на стандарте IEEE 802.3u

Base-TX.

Правило 1: Сетевая топология должна быть физической топологией типа «звезда» без ответвлений или зацикливаний.

Правило 2: Должен использоваться кабель категории 5 или 5е.

Правило 3: Класс используемых повторителей определяет количество концентраторов, которые можно каскадировать.

Класс 1. Можно каскадировать (стэковать) до 5 включительно концентраторов, используя специальный каскадирующий кабель.

Класс 2. Можно каскадировать (стэковать) только 2 концентратора, используя витую пару для соединения средозависимых портов MDI обоих концентраторов.

Правило 4: Длина сегмента ограничена 100 метрами.

Правило 5: Диаметр сети не должен превышать 205 метров.

Правило 6: Метод доступа CSMA/CD.

Base-FX.

Правило 1: Максимальное расстояние между двумя устройствами - 2 километра при полнодуплексной связи и 412 метров при полудуплексной для коммутируемых соединений. Правило 2: Расстояние между концентратором и конечным устройством не должно превышать 208 метров. Существует несколько факторов, которые необходимо учитывать при выборе наиболее подходящей к данной ситуации топологии.

Таблица 2.2 - Преимущества и недостатки топологий

Исходя из всего вышеперечисленного, оптимальным видом топологии для проекта является звездная топология стандарта 100Base-TX с методом доступа CSMA/CD, так как она имеет широкое применение в наши дни, её легко модифицировать и у нее имеется высокая отказоустойчивость.

2.2 Выбор способа управления локальной вычислительной сети

В зависимости от способа управления различают сети:

клиент/сервер - в них выделяется один или несколько узлов (их название - серверы), выполняющих в сети управляющие или специальные обслуживающие функции, а остальные узлы (клиенты) являются терминальными, в них работают пользователи. Сети клиент/сервер различаются по характеру распределения функций между серверами, другими словами по типам серверов (например, файл-серверы, серверы баз данных). При специализации серверов по определенным приложениям имеем сеть распределенных вычислений.

Одноранговые - в них все узлы равноправны; поскольку в общем случае под клиентом понимается объект (устройство или программа), запрашивающий некоторые услуги, а под сервером - объект, предоставляющий эти услуги, то каждый узел в одноранговых сетях может выполнять функции и клиента, и сервера.

Каждая организация формулирует собственные требования к конфигурации сети, определяемые характером решаемых задач. В первую очередь необходимо определить, сколько человек будут работать в сети. От этого решения, по существу, будут зависеть все последующие этапы созданиясети. Для учебного центра была выбрана ЛВС на основе клиент-сервер.

Согласно плану учебного центра приходиться 6 рабочих помещений, предназначенных для размещения пользователей.(Рис. 2.2)Сервера будут стоять в помещении для А, В и класса 1 и 2. Интернет сервер будет стоять в А кабинете. Количество компьютеров 15+15+2+2+2+2=34 компьютеров. Предусмотреть расширение классов до 8 компьютеров дополнительно, в каждом классе.

В нашем проекте учебный центр имеется 34 рабочих станции, которые требуется объединить в локальную сеть, решаем, что в нашем случае требуется установка сервера, так как во-первых мы должны обеспечить вертикальную структуру(то есть разграниченный доступ к информации) и во-вторых количество рабочих станций предполагает управление сетью с выделенным сервером. При проектировании логической структуры компьютерной сети была использована иерархическая звездная топология. В данном случае кабели от каждой из телекоммуникационных розеток заканчиваются на телекоммуникационном распределительном пункте этажа - «кроссовой». В частности, в кроссовом помещении будет осуществляться соединение нескольких коммутаторов между собой для формирования иерархической структуры. На первом этаже расположили «главную кроссовую», в которой будет находиться коммутатор здания, маршрутизатор, используемый для доступа в Интернет, также данная комната будет использоваться в качестве серверной.

Рисунок 2.1 - Схема расположения рабочих мест

2.3 Выбор сетевого оборудования

Состав выбираемого сетевого оборудования зависит от типа локальной сети. Исходя из описанной выше изложенного, в качестве активного оборудования будут выступать следующие элементы:

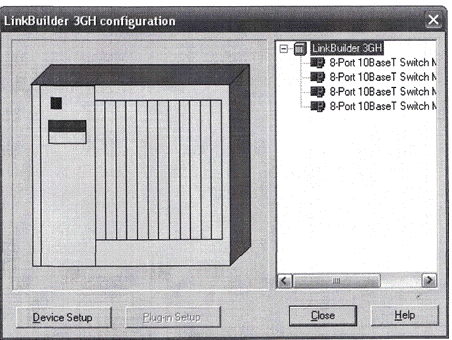

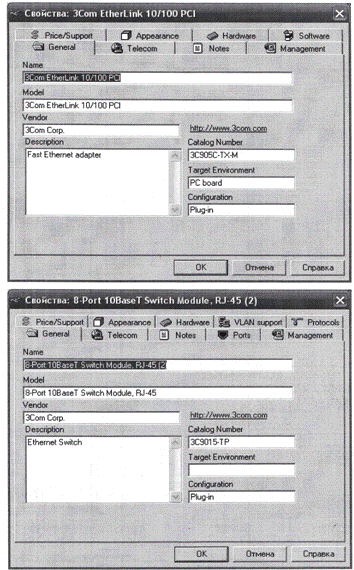

Коммутатор LinkBuilder. Количество 3 штуки8-Port 10BaseT SwithModule, RJ-45=10 штук.

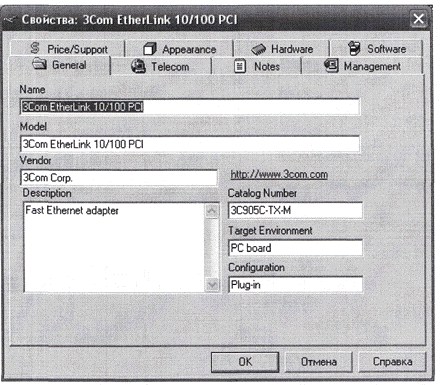

ПлатыInternet 3Com EtherLink 10/100 РС1 = 1 штука.

ПлатыInternet 3Com EtherLink 10/100 РС1 = 1 штука.

ПлатыInternetGugabit Ethernet adapter= 1 штука.

При этом одна часть активного оборудования будет размещаться в комнате 1, 2, В.

Перечень необходимого пассивного оборудования приведен ниже:

Розетка телекоммуникационная: 34+16=50 штук;

Розетка телефонная: 3 4+16 штук;

Розетка электрическая: 34+16 штуки;

Патч-панель на 12 кабелей: 5 штук;

Коммутационный шкаф: 1 штука.

Для данной организации был выбран кабель «Витая пара». Архитектура предприятия (меньше 100 метров прокладки от ПК к switch) позволяет использовать витую пару, как основу связи ЛВС.

Для прокладки горизонтальных и магистральных кабелей подсистемы внутренних магистралей проектируемой ЛВС будем использовать следующие разновидности каналов:

закрытые металлические лотки за фалыппотолком, предназначенные для прокладки кабелей горизонтальной подсистемы в коридорах;

декоративные кабельные короба (в связи с отсутствием каналов в стенах и в полу рабочих помещений пользователей), изготовленные из негорючего пластика и используемые для прокладки кабелей горизонтальной подсистемы и силовых кабелей питания;

закладные трубки типа гильз диаметром в свету 32 мм, через которые производится ввод за фалыппотолок рабочих помещений пользователей горизонтальных кабелей, снимаемых с лотка в коридоре (кондуиты);

вертикальные трубчатые элементы типа рукавов диаметром в свету 80 мм, расположенные вдоль правой стены технического помещения на расстоянии примерно 80 см от его задней стены и выполняющие функции каналов стояка и используемые для прокладки по ним кабелей подсистемы внутренней магистрали.

Ход процесса расчета расхода приведенных выше элементов и их аксессуаров приведен ниже. Для расчета необходимого количества кабеля воспользуемся известным из теории методом:

.Средняя длина {Ьср) кабельных трасс вычисляется по формуле:

Следовательно:

Исходя из этого:

Формула нахождения общей длины кабельных трасс Lимеет вид:

где: N = р - количество розеток в кабинетах.

То получим:

вычислительный сеть учебный центр

Так как кабель для прокладки предоставляется в бухтах, содержащих по 305 метров кабеля в каждой, то нам потребуется 1 бухт кабеля или 123 метров кабеля. При расчете количества декоративного короба (куда помещается прокладываемый кабель) была использована автоматизированная система расчета параметров компьютерных сетей, разработанная фирмой Netwizard В таблице 2.1приведены расчеты данной программы.

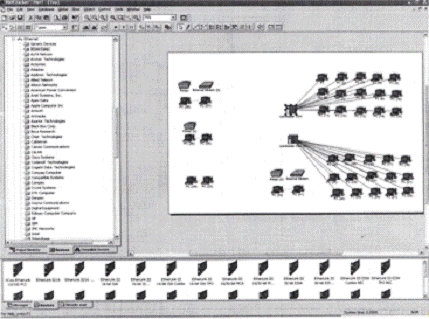

Таблица 2.3 - Результаты расчетов программы Netwizard

Выбор программного обеспечения.

Основными разработчиками сетевых программных продуктов для серверных ЛВС являются фирмы Novell и Microsoft. Семейство основных сетевых операционных систем фирмы Novell содержит продукты NetWare версий 1.X, 2.X, 3.X, 4.X, 5.X.

В 1985 году фирма Novell выпустила сетевую ОС, названную AdvancedNetWare 1.0 (версия 1.2 появилась чуть позже, в том же году), которая явилась первой ОС, использующая преимущества защищенного режима процессора 80286.

Версия 2.0 AdvancedNetWare была выпущена в 1986-м году и предоставляла ЛВС улучшенные характеристики, лучшую производительность и возможности организации межсетевого обмена. Одной из выдающихся особенностей данной версии была способность соединять до четырех различных сетей с одним файловым сервером.

С появлением процессоров 80386 фирма выпустила следующую версию продукта NetWare 3.12 которая использовала преимущества этих процессоров. Она предоставляет расширенные возможности: доступ к памяти до 4 гигабайт для кэширования, присоединение к одному серверу до 250 пользователей, максимальный размер файла до 4 гигабайт, один файл может располагаться на нескольких носителях. До 100000 файлов могут быть открыты одновременно.

Версия 3.12 ОС NetWare воплотила обещание фирмы Novell поддерживать рабочие станции под управлением различных ОС. На сервере могут храниться файлы для рабочих станций с операционными системами Dos, Macintosh, OS/2, UNIX. Для этого на сервере, управляемом ОС NetWare 3.12 предусмотрены специальные атрибуты для имен файлов.

В 1993-м году фирмой была выпущена версия NetWare 4.X Эта версия полностью совместима с предыдущими версиями систем, однако в эту версию фирма внесла ряд существенных новшеств. Стало возможным присоединение к серверу с рабочих станций, работающих под управлением OC Windows всех версий, включая Windows 95, 98, и более поздние версии. Для этого необходимо инсталлировать на рабочих станциях специальную программу, входящую в комплект системы NetWare 4.X.4.X позволяет одновременную работу до 1000 пользователей, против 250, как это было в предыдущей версии, причем фирма продает лицензии на определенное количество пользователей (от 5 до 1000).

На настоящий момент фирмой Novell выпущена версия NetWare 5.X. В ней еще больше улучшена совместимость с рабочими станциями, работающими на операционных системах семейства Windows, причем администрирование сервера возможно только с рабочей станции под управлением ОС Windows. Во всех предыдущих системах это делалось из ОС Ms-Dos.

Сетевые операционные системы фирмы Microsoft

В 1995-м году фирмой Microsoft была разработана операционная система WindowsNT в качестве серверной платформы. WindowsNT является уникальной и мощной ОС. При ее разработке преследовались следующие цели: надежность, производительность, переносимость, масштабируемость, совместимость и безопасность.

Надежность позволяет использовать WindowsNT в качестве основы для задач, требующих именно этого свойства. Она идеально приспособлена для работы в качестве сетевого сервера и рабочей станции, где требуется повышенная устойчивость и высокая производительность.

Будучи истинно 32-х разрядной системой, WindowsNT работает в 32-х битовой линейной модели памяти, которая позволяет адресовать 4 Гбайт (свыше 4-х миллиардов байт) памяти. использует метод вытесняющей многозадачности, что гарантирует адекватное распределение ресурсов процессора на протяжении всей работы системы. Это также предотвращает монопольный захват процессора приложением и остановку системы в тех случаях, когда приложение работает нестабильно или внезапно прекратило работу. Это позволяет WindowsNT работать даже тогда, когда другая операционная система окончательно бы зависла.

Транзакционная файловая система (NTFS) Windows NT усовершенствована и предельно надежна. Используя транзакции, Windows NT имеет возможность отменить незавершенную или неправильную операцию записи, возникающую в случае сбоя аппаратного или программного обеспечения (например, внезапное отключение электропитания во время записи файла). Благодаря такому подходу файловая система WindowsNT гораздо менее подвержена разрушению при различных нештатных ситуациях.

Операционная система WindowsNT существует в двух вариантах- WndowsNTServer и WindowsNTWorkstation. Первая предназначена для использования в качестве сервера и имеет все возможности для его реализации. Вторая предназначена для рабочих станций, ее целесообразно использовать на рабочих станциях, где требуется повышенная защищенность и надежность работы.

ОС Windows 2000. В эту версию вложено несколько новых усовершенствований, среди них: поддержка файловой системы FAT32, в связи с чем стало возможным использование жестких дисков больших емкостей и возможность использование их емкости с меньшими потерями, по сравнению с более старой файловой системой FAT16. Еще в систему внесена технология Plug-and-Play, позволяющая упростить процесс инсталляции новых аппаратных компонентов. В операционной системе WindowsNT этих возможностей не было

Эта система также выпущена в двух вариантах Windows 2000 Server - для сервера и Windows 2000 Professional - для рабочих станций. Server 2003.Семейство продуктов WindowsServer2003 берет все самое лучшее от технологии ОС Windows 2000Server, упрощая при этом развертывание, управление использование. В результате пользователь получает инфраструктуру высокой производительности, помогающую превратить сеть в стратегические активы организации.Server2003 является многозадачной операционной системой, способной централизовано или распределено управлять различными наборами ролей, в зависимости от потребностей пользователей. Некоторые из ролей сервера:

файловый сервер и сервер печати;

веб-сервер и сервер приложений;

почтовый сервер;

сервер терминалов;

сервер удаленного доступа/сервер виртуальной частной сети (VPN);

служба каталогов, система доменных имен (DNS), сервер протокола динамической настройки узлов (DHCP) и служба Windows Internet Naming Service (WINS);

сервер потокового мультимедиа-вещания.

Доступность. Семейство продуктов Windows Server2003 за счет расширенной поддержки кластеров обеспечивает повышенную доступность. Благодаря значительному увеличению доступности, масштабируемости и управляемости службы кластеров стали важны для организаций, внедряющих ответственные бизнес-приложения, приложения электронной коммерции и бухгалтерские программы. Установка кластеров в ОС Windows Server2003 стала проще и надежнее, а расширенные функции работы в сети улучшают возможности восстановления работоспособности системы при сбое и значительно увеличивают время ее работы.

Семейство продуктов Windows Server2003 поддерживает кластеры серверов с количеством узлов до восьми штук. При отсутствии доступа к одному из узлов кластера вследствие сбоя или профилактических работ его функции немедленно передаются другому узлу. Этот процесс называется перемещением при сбое. Кроме того, Windows Server2003 поддерживает службу балансировки нагрузки сети (NLB), которая распределяет входящий трафик протокола IPмежду узлами кластера

При выборе операционной системы следует остановиться на Windows 2003Server/Professional. Надежность данной ОС укрепляется большим количеством Cервис-Паков, что позволяет быть уверенным в функциональности операционной системы.

В качестве операционной системы для рабочих станций учебного центра мной была выбрана MicrosoftWindowsXPPro. Среди её достоинств можно выделить следующие:

Стабильность. Windows XP Professional намного улучшена по сравнению с предыдущими версиями. Причиной надежности системы является то, что приложения работают в своих собственных пространствах памяти. Это предохраняет их от конфликтов и возникающих в связи с ними проблем. Windows XP Professional может выдать предупреждение о возможных проблемах с драйвером из-за работы с непроверенным источником. Windows XP Professional включает в себя механизм, называющийся Driver Protection, который блокирует работу драйверов других производителей в связи с возможным нарушением стабильности системы.

Совместимость. Способность работать с приложениями, который не были специально созданы для среды Windows XP Professional. Используя опцию Compatibility Mode (Режим совместимости), пользователь может эмулировать Windows 95 или NT, и приложение будет работать корректно.

Восстановление системы. При сбое компьютер переходит в Safe Mode (Безопасный режим), операционная система предлагает возможность отката под названием System Restore (Восстановление системы). Это позволяет пользователю вернуться к тем установкам, которые имелись в компьютере до инцидента. Так называемые точки восстановления (restore points) могут быть созданы пользователем в любое время. Кроме того, операционная система периодически создает свои собственные точки восстановления и при каждой инсталляции новой программы. При откате компьютера к точке восстановления операционная система использует установочные данные, соответствующие тому времени, когда система работала нормально.

2.4 Моделирование локальной вычислительной сети учебного центра

Для моделирования пропускной способности сети была использована программа NetCracker. Данная программа позволяет создать компонентную модель системы, т.е. сначала указать некие глобальные ее части, а затем, детализируя их, достигнуть самой нижней части иерархии. На нижеследующих рисунках приведены все основные ступени иерархии проектируемой сети. Исходя из результатов моделирования, можно сделать следующие выводы: наибольшая нагрузка будет идти на соединение между коммутатором класса и маршрутизатором учебного центра.

Рассмотрим поэтапно создание ЛВС учебного центра с помощью NetCracker 4,0.

Этап 1.Создадим ЛВС согласно плана учебного центра(Рис.2.2)

Рисунок 2.2 - Создание ЛВС согласно плана учебного центра

Этап 2.Установим и выберем сетевое оборудование в классах (Рис.2.3)

Рисунок 2.3 - Выбор сетевого оборудования и настройка

Этап3.Создадим необходимые связи с сетевым оборудованием (Рис. 2.4).

Рисунок 2.4 - Создание необходимых связей с сетевым оборудованием

Этап 4. Соединим всю сеть ЛВС с оборудованием

Этап 5. Установим сервера для хранения информации и интернет-сервер для интернета (Рис.2.5)

Рисунок 2.5 -Установка сервера

Этап 6. Выберем Параметры сетевого оборудования (Рис.2.6)

Рисунок 2.6 - Параметры сетевого оборудования

Этап 7. После конструирования получаем сеть (Рис.2.7)

Рисунок.2.7 - Сеть после конструирования

Этап 8.Устанавливаем оборудование в полученную сеть

Рисунок 2.8 - Сеть с установленным оборудованием расположенную в класса

Ниже изображен на Схема учебного центра с установленным оборудованием расположенным в классах

Рисунок 2.9 - Схема объекта с установленным оборудованием расположенную в класса

Организовал общую полноценную сеть для совместного использования сетевых ресурсов (принтеров, сетевых дисков). Обеспечил выход в Интернет, электронную почту, обеспечил возможность обмена информацией между преподавателями; организовал резервирование данных; обеспечил возможность вывода на принтер В всем преподавателям, а на принтер Аи В только из кабинетов А и В соответственно.

2.5 Расчет стоимости сетевого оборудования

Затраты на необходимое пассивное оборудования. Для монтажа ЛВС используются кабель витая пара категории 5е, короб телекоммуникационные, телефонные, электрические розетки, коммутационный шкаф, патч-панель на 12 кабелей и кабельное оборудование: соединитель, заглушка на шов, плоский угол, заглушка внутренняя.

Данные по ценам на эти материалы формируются в основном на договорной основе и обговариваются на подготовительном этапе. В таблице 2.2 приведен расчет затрат на основные и вспомогательные материалы, используемые при монтажной работе.

Таблица 2.2 - Расчет затрат на пассивное оборудование и кабельную систему

Затраты на необходимое активное сетевое оборудование

Затраты на активное оборудование для ЛВС представлены в таблице Источником цен является официальный прайс-лист компании Рет

Таблица 2.3 - Расчет затрат на активное оборудование

Исходя из выше изложенного получаем общую сумму:

Сумма активного оборудования + Сумма пассивного оборудования

+11370=59116

3. Безопасность жизнедеятельности

.1 Анализ вредных факторов, воздействующих на программиста при разработке данной системы

Вопросы безопасной жизнедеятельности человека необходимо решать на всех стадиях жизненного цикла, будь то разработка, внедрение в жизнь или эксплуатация программы.

Обеспечение безопасной жизнедеятельности человека в значительной степени зависит от правильной оценки опасных, вредных производственных факторов. Одинаковые по тяжести изменения в организме человека могут быть вызваны различными причинами. Это могут быть какие-либо факторы производственной среды, чрезмерная физическая и умственная нагрузка, нервно-эмоциональное напряжение, а также разное сочетание этих причин.

Кафедра для которой разрабатывалась информационная система структурной оптимизации топологии сети находится в Воронежском институте правительственной связи ФСО России, инженером лаборатории.

В помещении лаборатории на инженера могут негативно действовать следующие физические факторы:

повышенная и пониженная влажность воздуха;

недостаточная освещенность рабочего места;

опасность поражения электрическим током;

блеклость экрана дисплея.

К психологически вредным факторам, воздействующим на инженера в течение его работы относятся следующие:

нервно - эмоциональные перегрузки;

умственное напряжение;

перенапряжение зрительного анализатора.

Электробезопасность

На рабочем месте инженера из всего оборудования металлическим является лишь корпус системного блока компьютера, но здесь используются системные блоки, отвечающие стандарту фирмы IBM, в которых кроме рабочей изоляции предусмотрен элемент для заземления и провод с заземляющей жилой для присоединения к источнику питания.

Электробезопасность в помещении лаборатории обеспечивается техническими способами и средствами защиты, а так же организационными и техническими мероприятиями.

Рассмотрим основные причины поражения человека электрическим током на рабочем месте:

прикосновение к металлическим нетоковедущим частям (корпусу, периферии компьютера), которые могут оказаться под напряжением в результате повреждения изоляции;

нерегламентированное использование электрических приборов;

отсутствие инструктажа сотрудников по правилам электробезопасности.

В течении работы на корпусе компьютера накапливается статическое электричество. На расстоянии 5-10 см от экрана напряженность электростатического поля составляет 60-280 кВ/м, то есть в 10 раз превышает норму 20 кВ/м. Для уменьшения напряжённости применять увлажнители и нейтрализаторы, антистатическое покрытия пола.

Кроме того, при неисправности каких-либо блоков компьютера корпус может оказаться под током, что может привести к электрическим травмам или электрическим ударам. Для устранения этого предлагается обеспечить подсоединение металлических корпусов оборудования к заземляющей жиле.

Электробезопасность обеспечивается в соответствии с ГОСТ 12.1. 030. - 81. Опасное и вредное воздействие на людей электрического тока проявляется в виде электротравм и профессиональных заболеваний.

Обеспечение электробезопасности техническими способами и средствами.

Для обеспечения защиты от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции, рекомендуется применять защитное заземление.

Заземление корпуса ЭВМ обеспечено подведением заземляющей жилы к питающим розеткам. Сопротивление заземления 4 Ом, согласно (ПУЭ) для электроустановок с напряжением до 1000 В.

Основным организационным мероприятием является инструктаж и обучение безопасным методам труда, а так же проверка знаний правил безопасности и инструкций в соответствии с занимаемой должностью применительно к выполняемой работе.

3.2 Организация рабочего места инженера

Производственная деятельность инженера, заставляет его продолжительное время находиться в сидячем положении, которое является вынужденной позой, поэтому организм постоянно испытывает недостаток в подвижности и активной физической деятельности. При выполнении работы сидя большую роль играет плечевой пояс. Перемещение рук в пространстве влияет не только на работу мышц плечевого пояса и спины, но и на положение позвоночника, таза и даже ног.

Чтобы исключить возникновение заболеваний необходимо иметь возможность свободной перемены поз. Необходимо соблюдать режим труда и отдыха с перерывами, заполняемыми “отвлекающими” мышечными нагрузками на те звенья опорно-двигательного аппарата, которые не включены в поддержание основной рабочей позы.

Антропологические характеристики человека определяют габаритные и компоновочные параметры его рабочего места, а также свободные параметры отдельных его элементов.

По условиям работы рабочее место программиста относится к индивидуальному рабочему месту для работы сидя. Рабочее место программиста должно занимать площадь не менее 6м², высота помещения должна быть не менее 4м, а объем - не менее 20м3 на одного человека. После проведения анализа рабочего места программиста в лаборатории было выяснено, что площадь данного рабочего места составляет 6м2, а объем 18м3, что не соответствует приведенным требованиям. Также в результате анализа были выявлены нарушения в организации непосредственно самого рабочего места инженера. В связи с этим я предлагаю организовать рабочее место инженера, следующим образом. Высота над уровнем пола рабочей поверхности, за которой работает инженер, должна составлять 720 мм. Желательно, чтобы рабочий стол оператора при необходимости можно было регулировать по высоте в пределах 680 - 780 мм. Оптимальные размеры поверхности стола 1600 * 1000 кв. мм. Под столом должно иметься пространство для ног с размерами по глубине 650мм. Рабочий стол инженера должен также иметь подставку для ног, расположенную под углом 15° к поверхности стола. Длина подставки 400 мм, ширина - 350 мм. Удаленность клавиатуры от края стола должна быть не более 300 мм, что обеспечит инженеру удобную опору для предплечий. Расстояние между глазами оператора и экраном видеодисплея должно составлять 40 - 80 см. Рабочий стул инженера должен быть снабжен подъемно-поворотным механизмом. Высота сиденья должна регулироваться в пределах 400 - 500 мм. Глубина сиденья должна составлять не менее 380 мм, а ширина - не менее 400 мм. Высота опорной поверхности спинки не менее 300 мм, ширина - не менее 380 мм. Угол наклона спинки стула к плоскости сиденья должен изменяться в пределах 90 - 110.

Расчет освещенности.

Расчет освещенности рабочего места сводится к выбору системы освещения, определению необходимого числа светильников, их типа и размещения. Исходя из этого, рассчитаем параметры искусственного освещения.

Обычно искусственное освещение выполняется посредством электрических источников света двух видов: ламп накаливания и люминесцентных ламп. Будем использовать люминесцентные лампы, которые по сравнению с лампами накаливания имеют ряд существенных преимуществ:

по спектральному составу света они близки к дневному, естественному свету;

обладают более высоким КПД (в 1,5-2 раза выше, чем КПД ламп накаливания);

обладают повышенной светоотдачей (в 3-4 раза выше, чем у ламп накаливания);

более длительный срок службы.

Расчет освещения производится для комнаты площадью 18м2 , ширина которой 3м, высота - 3 м. Воспользуемся методом светового потока .

Для определения количества светильников определим световой поток, падающий на поверхность по формуле:

, где

- рассчитываемый световой поток, Лм;

Е - нормированная минимальная освещенность, Лм (определяется по таблице). Работу программиста, в соответствии с этой таблицей, можно отнести к разряду точных работ, следовательно, минимальная освещенность будетЕ = 300Лм; - площадь освещаемого помещения (в нашем случае S = 18м2);- отношение средней освещенности к минимальной (обычно принимается равным 1,1…1,2 , пусть Z = 1,1);

К - коэффициент запаса, учитывающий уменьшение светового потока лампы в результате загрязнения светильников в процессе эксплуатации (его значение зависит от типа помещения и характера проводимых в нем работ и в нашем случаеК = 1,5); - коэффициент использования, (выражается отношением светового потока, падающего на расчетную поверхность, к суммарному потоку всех ламп и исчисляется в долях единицы; зависит от характеристик светильника, размеров помещения, окраски стен и потолка, характеризуемых коэффициентами отражения от стен (РС) и потолка (РП)), значение коэффициентов РС и РП были указаны выше: РС=40%, РП=60%. Значение n определим по таблице коэффициентов использования различных светильников.

Для этого вычислим индекс помещения по формуле:

 , где

- площадь помещения, S = 18 м2;- расчетная высота подвеса, h = 2.93 м;- ширина помещения, А = 3 м;

В - длина помещения, В = 6 м.

Подставив значения получим:

Зная индекс помещения I, по таблице находим n = 0,22

Подставим все значения в формулу для определения светового потока F:

Для освещения выбираем люминесцентные лампы типа ЛБ40-1, световой поток которых F = 4320 Лм.

Рассчитаем необходимое количество ламп по формуле:

 , где

- определяемое число ламп;- световой поток, F = 40500 Лм;Л- световой поток лампы, FЛ = 4320 Лм.

При выборе осветительных приборов используем светильники типа ОД. Каждый светильник комплектуется двумя лампами.

Расчет уровня шума.

Одним из неблагоприятных факторов производственной среды в ИВЦ является высокий уровень шума, создаваемый печатными устройствами, оборудованием для кондиционирования воздуха, вентиляторами систем охлаждения в самих ЭВМ.

Для решения вопросов о необходимости и целесообразности снижения шума необходимо знать уровни шума на рабочем месте оператора.

Уровень шума, возникающий от нескольких некогерентных источников, работающих одновременно, подсчитывается на основании принципа энергетического суммирования излучений отдельных источников:

где

уровень звукового давления i-го источника шума;- количество источников шума.

Полученные результаты расчета сравнивается с допустимым значением уровня шума для данного рабочего места. Если результаты расчета выше допустимого значения уровня шума, то необходимы специальные меры по снижению шума. К ним относятся: облицовка стен и потолка зала звукопоглощающими материалами, снижение шума в источнике, правильная планировка оборудования и рациональная организация рабочего места оператора.

Обычно рабочее место оснащено следующим оборудованием: винчестер в системном блоке, вентиляторы систем охлаждения ПК, монитор, клавиатура, принтер и сканер.

Подставив значения уровня звукового давления для каждого вида оборудования в формулу, получим:

∑=10·lg(104+103,8+101,5+101+104,5+104,2)=48,1 дБ

Полученное значение не превышает допустимый уровень шума для рабочего места оператора, равный 65 дБ (СН 2.2.4/2.1.8.562-96). И если учесть, что вряд ли такие периферийные устройства как сканер и принтер будут использоваться одновременно, то эта цифра будет еще ниже. Кроме того при работе принтера непосредственное присутствие оператора необязательно, т.к. принтер снабжен механизмом автоподачи листов.

На основе выше изложенного можно сделать вывод, что уровень шума в помещении удовлетворяет требования.

3.3 Пожаробезопасность

Пожар в лаборатории, может привести к очень неблагоприятным последствиям (потеря ценной информации, порча имущества, гибель людей и т.д.), поэтому необходимо: выявить и устранить все причины возникновения пожара; разработать план мер по ликвидации пожара в здании; план эвакуации людей из здания.

Причинами возникновения пожара могут быть:

неисправности электропроводки, розеток и выключателей которые могут привести к короткому замыканию или пробою изоляции;

использование поврежденных (неисправных) электроприборов;

использование в помещении электронагревательных приборов с открытыми нагревательными элементами;

возникновение пожара вследствие попадания молнии в здание;

возгорание здания вследствие внешних воздействий;

неаккуратное обращение с огнем и несоблюдение мер пожарной безопасности.

Профилактика пожара.

Пожарная профилактика представляет собой комплекс организационных и технических мероприятий, направленных на обеспечение безопасности людей, на предотвращении пожара, ограничение его распространения, а также создание условий для успешного тушения пожара. Для профилактики пожара чрезвычайно важна правильная оценка пожароопасности здания, определение опасных факторов и обоснование способов и средств пожаропредупреждения и защиты.

Одно из условий обеспечения пожаробезопасности - ликвидация возможных источников возгорания.

В лаборатории источниками воспламенения могут быть:

неисправное электрооборудование, неисправности в электропроводке, электрических розетках и выключателях. Для исключения возникновения пожара по этим причинам необходимо вовремя выявлять и устранять неисправности, проводить плановый осмотр и своевременно устранять все неисправности;

неисправные электроприборы. Необходимые меры для исключения пожара включают в себя своевременный ремонт электроприборов, качественное исправление поломок, не использование неисправных электроприборов;

обогревание помещения электронагревательными приборами с открытыми нагревательными элементами. Открытые нагревательные поверхности могут привести к пожару, так как в помещении находятся бумажные документы и справочная литература в виде книг, пособий, а бумага - легковоспламеняющийся предмет;

несоблюдение мер пожарной безопасности и курение в помещении также может привести к пожару. Курение разрешается только в строго отведенном для этого месте.

В целях предотвращения пожара проводится противопожарный инструктаж с инженерами, работающими в лаборатории, на котором ознакомить работников с правилами противопожарной безопасности, а также обучить использованию первичных средств пожаротушения.

В случае возникновения пожара необходимо вызвать по телефону пожарную команду (01), отключить электропитание, эвакуировать людей из помещения согласно плану эвакуации и приступить к ликвидации пожара огнетушителями. При наличии небольшого очага пламени можно воспользоваться первичные средствами с целью прекращения доступа воздуха к очагу возгорания.

Нашей модели могут угрожать следующие классы пожаров:

Класс А - пожары твердых веществ горение которых сопровождается тлением.

Класс Е - пожары, связанные с горением электроустановок.

Виды огнетушителей которые можно применить в случаи пожара на объекте:

Порошковые огнетушители заряжены огнетушащим порошком. Предназначены для тушения пожаров класса A, B, C или BC, в зависимости от типа применяемого порошка, а также электроустановок, находящихся под напряжением до 1000 В. Снабжены запорными устройствами, обеспечивающими свободное открывание и закрывание простым движение руки. Манометр, установленный на головке огнетушителя, показывает степень работоспособности огнетушителя, что является большим преимуществом перед огнетушителями со встроенным источником давления. Хладоновый огнетушитель - огнетушитель с зарядом огнетушащего вещества на основе галоидированных углеводородов. Применение хладоновых огнетушителей должно быть ограничено теми случаями, когда для эффективного тушения пожара необходимы "чистые" огнетушащие составы, не повреждающие защищаемое оборудование или объекты (ЭВМ, радиоэлектронная аппаратура).

Огнетушители углекислотные предназначены для тушения загораний различных горючих веществ, горение которых не может происходить без доступа воздуха, на промышленных предприятиях, на транспортных средствах (железнодорожном, городском, морском транспорте), в электроустановках, находящихся под напряжением до 1000 В, в музеях, картинных галереях, архивах.

Системы оповещения о пожаре.

Оповещение о пожаре в наше время обретает все большее значение в охранно-пожарных системах. При возникновении пожара важно не только вовремя обнаружить очаг возгорания, но и оповестить людей об опасности и предотвратить тем самым всеобщую панику. В штатном же режиме такая система, как оповещение о пожаре может использоваться для передачи, например, фоновой музыки, речевых объявлений внутри самого объекта. Оповещение о пожаре основано на модульном принципе, в связи с этим такие системы могут включать в себя и дополнительные устройства, обеспечивающие экстренную трансляцию, более высокое качество звука. Стоит отметить, что оповещение о пожаре зависит от архитектурных особенностей здания.

Современное оповещение о пожаре имеет возможность выполнять не только трансляцию экстренных сообщений, но и даже отправлять сообщения о тревоге прямо на сотовый телефон. Система оповещения о пожаре может быть автономной, либо частью сложной системы. Также они различаются в зависимости от количества оповещаемых зон, программирования последовательности событий, возможности компьютерного управления и т.д.

Но системы оповещения о пожаре имеют и общие элементы:

блок коммутации сигналов;

звукоусиливающее оборудование;

источники сигнала - микрофон, генератор тонального сигнала, радиоприемник, CD-проигрыватель или магнитофон;

громкоговорители: рупорные, настенные, потолочные.

В зависимости от состава и принципов функционирования оповещение о пожаре бывают централизованными и локальными.

Локальное оповещение о пожаре - это система модулей, в которую поступают тревожные сигналы от внешних датчиков. Затем эти сигналы, в виде ранее приготовленных текстовых сообщений, транслируются в определенном количестве помещений. Такие системы оповещения о пожаре состоят главным образом из речевого процессора, усилителя звука и громкоговорителя, не имеющих централизованного управления. Однако, локальное оповещение о пожаре имеет свои минусы. Один из них - невозможность оперативного управления эвакуацией, к примеру, с микрофонной консоли, что бывает необходимым в нестандартных или быстро изменяющихся ситуациях.

Централизованное оповещение о пожаре имеет центральный блок управления, что дает ей возможность работать в автоматическом или полуавтоматическом режиме. Оповещение о пожаре может иметь несколько источников сигнала, а разбивка здания на отдельные зоны производится в соответствии его архитектурного и функционального типа.

Кроме того, речевое оповещение о пожаре может сопровождаться световыми указателями направления эвакуации. Также системы оповещения может быть совмещена с системой контроля доступа, которая при поступлении тревожных импульсов с датчиков, будет давать сигнал к открытию дополнительных эвакуационных выходов.

Речевое оповещение о пожаре способствует более успешной и эффективной эвакуации людей и ценного имущества, особенно в общественных зданиях, где кроме работающего персонала, находятся и посетители.

Оповещение о пожаре должно производиться по заранее записанным экстренным сообщениям, которые должны транслироваться с большей силой звука, нежели фоновая музыка. Кроме того, речевое оповещение о пожаре должно быть нейтральным и содержать информацию обо всех возможных путях эвакуации людей.

Оповещение о пожаре имеет огромное значение непосредственно в эвакуации людей в случае возникновения возгораний и является неотъемлемой частью всей системы пожарной безопасности здания. Кроме того, системы оповещения о пожаре должны обязательно соответствовать СП.3.13130.09 «Системы оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях».

Системы оповещения подразделяются на 1, 2, 3, 4 и 5 типы оповещения. Тип системы оповещения выбирается под каждый объект индивидуально, в ходе проведения проектных работ.

Простейшими типами оповещения являются 1 и 2 тип. В основном они заключаются в подаче тонированного звукового сигнала (сирены) в помещения здания.

Сирены не превышают 110 Дб. звукового давления и отличаются тональностью от всех других звуков в проектируемом здании или сооружении.3, 4 и 5 типы оповещения являются речевыми типами оповещения. В случае чрезвычайной ситуации в зоны и помещения объекта подается речевые текстовые сообщения о ситуации, и предлагаются меры по действиям в связи со сложившейся ситуацией.

Выбор типов речевого оповещения определяется во время проведения проектных работ. В мирное время через систему оповещения, возможно, транслировать музыкальные передачи и программы, а так же делать объявления для сотрудников или посетителей.

Действия при пожаре, необходимо:

сообщить в пожарную охрану;

необходимо оповестить всех окружающих Вас коллег о пожаре;

используя пожарные краны, огнетушители, подручные средства, потушить огонь;

если видите, что огонь не удается сбить, то покиньте опасную зону;

по прибытии пожарных объясните, что и где горит.

В данном разделе дипломной работы были изложены требования к рабочему месту инженера-программиста.

Созданные условия должны обеспечивать комфортную работу.

На основании изученной литературы по данной проблеме были указаны оптимальные размеры рабочего стола и кресла, рабочей поверхности, а также проведен выбор системы и расчет уровня шума на рабочем месте.

Соблюдение условий, определяющих оптимальную организацию рабочего места инженера-программиста позволит сохранить хорошую работоспособность в течение всего рабочего дня, повысить как в количественном, так и в качественном отношениях. Производительность труда программиста, что в свою очередь будет способствовать быстрейшей разработке и отладке программного продукта.

Заключение

В выпускной квалификационной работы была спроектирована локальная вычислительная сеть со следующими характеристиками:

Топология - типа «звезда»

Модель - клиент-сервер

Стандарт - 100Base-TX (Fast Ethernet)

Кабель - неэкранированная витая пара 5 категории.

Протокол передачи данных - TCP/IP

В выборе программного обеспечения было отдано предпочтение программным продуктам от Microsoft.

В результате стоимость всего оборудования составила: 59116руб.

В проекте предоставлены необходимые расчеты и чертежи, спецификация оборудования и материалов, необходимых для построения ЛВС.

Список литературы

1.      Олифер В.Г., Олифер Н.А. «Компьютерные сети. Принципы, технологии, протоколы, 2-е изд» СПб, Питер-пресс, 2004.

.        «Администрирование сети на основе Microsoft Windows 2000. Учебный курс MCSE». Москва, Русская редакция, 2000.

.        Кульгин М. «Технология корпоративных сетей. Энциклопедия». СПб, Питер, 2004.

.        А.Б. Семенов, С.К. Стрижаков, И.Р. Сунчелей. «Структурированные Кабельные Системы АйТи-СКС, издание 3-е». Москва, АйТи-Пресс,2008.

.        А. Левин. Самоучитель работы на компьютере. 2008. - 311 с.

.        «Основы информатики и вычислительной техники», Москва, изд. «Просвещение», 2005, 304 с.

.        Новиков Ю. «Локальные сети: архитектура, алгоритмы, проектирование». Москва, ЭКОМ, 2000.

.        «LAN/Журнал сетевых решений». Москва, Открытые системы, январь 2012.

.        Методические указания «Безопасность и экологичность проектных решений для студентов инженерно-экономических специальностей». Москва, 208.

.        СанПиН 2.2.2 542-96 «Санитарные правила и нормы». Москва, 2006.

11.    Кузин А.В., Демин В.М. Компьютерные сети: учебное пособие.-2-е изд.- М.: ФОРУМ, 2008-192 с.
