Расчет резервного электропитания оборудования
АТС
Вариант 97
Исходные данные:
Напряжение питания: UП
= 64 В
Максимальный ток нагрузки: IН
= 160 А
Время резервирования: ТРЕЗ = 6 ч.
Ток аварийного освещения: IОСВ
= 4,7 А
Полная мощность потребления на хозяйственные
нужды: SХОЗ = 4 кВА
Коэффициент мощности нагрузки на хоз. нужды cos
φХ.Н.
= 0,89
Рабочая температура окружающей среды tСР
= +12° С
.
Расчет аккумуляторных батарей (1-ый вариант)
Для расчета ёмкости аккумуляторной батареи нужно
знать напряжение, ток нагрузки и время резервирования.
Чтобы получить числовое значение емкости АКБ,
нужно произведение тока в нагрузке и времени резервирования разделить на
коэффициент 0,8 (батареи с течением срока службы теряют в емкости).
Напряжение питания: UП
= 64 В
Максимальный ток нагрузки: IН
= 160 А
Время резервирования: ТРЕЗ = 6 ч.
С =
=
= 1200 А ∙ ч
Таким образом, необходима
аккумуляторная батарея емкостью не менее 1200 Ач.
Можно взять
Sonnenschein A412/32.0 G6. Так как аккумулятор 12-вольтовый, а необходимо
обеспечить бесперебойное питание нагрузки напряжением 64В, таких батарей
потребуется 6 шт, соединенных между собой последовательно перемычками.
2. Расчет аккумуляторных батарей (2-ой
вариант, технологический)
а) Находим число элементов в аккумуляторной
батарее по формуле:
,
где номинальное напряжение на
элементе принимается равным Uэл.ном=2В, а потери в ТРС равны
. Число NЭЛ
округляется до целого числа в большую сторону.
ΔUТРС = 0,04 ∙
64 = 2,56
NЭЛ =
= 33,28 => 34 элемента
б) Проверяем минимально допустимый уровень
напряжения при разряде АБ с учетом минимального уровня напряжения на одном
элементе, которое определяется по графикам рис.1.

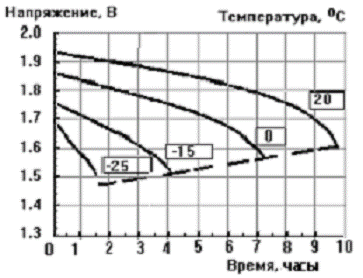

Рисунок 1 - Конечное напряжение в зависимости от
температуры
где
- установившееся отклонение
выходного напряжения. В противном случае необходимо добавить один элемент в
ряду.
Напряжение конвертора ВДК (схема
рис.3)
Рисунок 3 - Буферная система
электропитания с ВДК определяется выражением:
Из таблицы 1 выбираем типовой ВДК с
учетом тока нагрузки I0 и выходного напряжения ВДК,
определяем их количество (параллельно работающих и один резервный). Число
параллельно работающих конверторов не ограничено.
Таблица 2 - Параметры ВДК
|
тип
конвертора
|
Номинальное
напряжение на нагрузке, В
|
Выходное
напряжние, В
|
Входное
напряжние, В
|
Выхоной
ток, А
|
Максимальная
выходная мощность, Вт
|
кпд
|
|
КУВ
6/100
|
24
|
0,5…6,0
|
19,2…29
|
10…100
|
600
|
0,5
|
|
КУВ12/100
|
60
|
1,0…12
|
48…66
|
10…100
|
1200
|
|
КУВ14/100
|
61,5
|
1,0…14
|
47,5…66
|
10…100
|
1400
|
0,72
|
в) Находим необходимую емкость аккумуляторов,
приведенную к условному 10 - часовому режиму разряда и температуре среды 20оС:
, (Aч)
где ток разряда равен сумме
максимального тока нагрузки (I0) и тока аварийного освещения (IОСВ): Iр = I0 + IОСВ .
Значения коэффициента отдачи по емкости hQ приведены в
таблице 10.
аккумуляторная
батарея напряжение
Таблица 2 - Коэффициент отдачи АБ по емкости
|
tр , ч
|
10
|
9
|
8
|
7
|
6
|
5
|
4
|
3
|
2
|
1
|
|
hQ
|
1
|
0,97
|
0,94
|
0,91
|
0,89
|
0,83
|
0,8
|
0,75
|
0,61
|
051
|
IP = I0 + IОСВ
= 160 + 4,7 = 164,7 А
=
= 1759,6 Ач
г) выбираем соответствующий
10-часовому режиму разряда аккумулятор по ближайшему большему значению
номинальной емкости
и номинальному напряжению.
Последовательно можно включать только элементы или блоки одинакового типа и
емкости.
По рассчитанным параметрам подходит
герметизированный аккумулятор с рекомбинацией газа и предохранительным клапаном
типа GFM2000Z
изготовителя COSLIGHT.
