Разработка счётчика на триггерах
Определение дифференциальных
параметров транзисторов по их статическим характеристикам. Расчет параметров
эквивалентной схемы биполярного транзистора
электрический схема
суммирующий счетчик
Определить значения h-параметров биполярного
транзистора в рабочей точке, заданной напряжениями и токами. Объяснить
физический смысл параметров. Uкэ = 3,5 В; Iк = 280 мА.

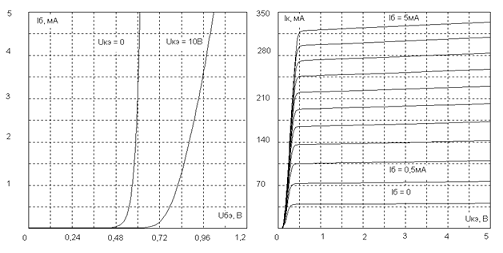

Рис.1
Определение h-параметров начинается с нахождения
заданного положения рабочей точки транзистора. По выходным характеристикам,
задавая приращение тока базы, получим приращение тока коллектора, а изменяя
напряжение на коллекторе транзистора при постоянном токе базы, получим
приращение тока коллектора. С помощью входных характеристик находим приращение
напряжения базы при постоянном значении тока базы и соответствующее приращение
коллекторного напряжения, при которых определены входные характеристики.
Приращения базового тока и напряжения при постоянном коллекторном напряжении
находим как разность между базовыми токами и базовыми напряжениями.
h21э = ∆Iк/∆Iбэ = (305 -
280)*10-3/(4,5 - 4)*10-3 = 50;э = ∆Iк/∆Uкээ = (285 - 275)*10-3/(4,5
- 2,5) = 5*10-3 См;э = ∆Uбэ/∆Iбэ = (0,98 - 0,88)/(5 - 3)*10-3 =
0,05*103 Ом;э = ∆Uбэ/∆Uкээ = (0,98 - 0,6)/(10 - 0) = 0,038
Физический смысл соответствующих параметров:
h11 - входное сопротивление при коротком
замыкании;
h12 - коэффициент обратной связи по напряжению;
h21 - коэффициент передачи тока при коротком
замыкании;
h22 - выходная проводимость при холостом ходе.
. Рассчитать по полученным в п.1 данным значения
физических параметров ( параметров эквивалентной схемы) транзистора. Привести
Т-образную эквивалентную схему транзистора. Транзистор включен по схеме с общим
эмиттером.
Параметры схемы замещения биполярного
транзистора определяют следующим образом:
э = h12э/ h22э rэ = 0,038/5*10-3 = 7,6 Ом;б =
h11э - ( 1 - h21э ) h12э/ h22эб = 0,05*103 - (1 - 50 )0,038/5*10-3 =0,422*103
Ом = 422 Ом;к = 1/ h22э rк = 1/5*10-3 = 0,2*103 Ом = 0,2 кОм;
β = h21э = 50

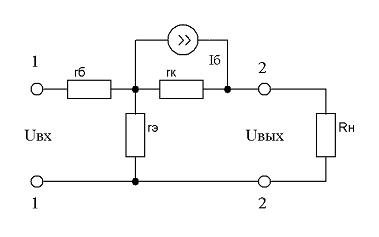

Эквивалентная Т-образная схема транзистора с
общим эмиттером приведена на рисунке 1.
Рис.2
Определить параметры полевого транзистора в
заданной рабочей точке
Транзистор включен по схеме с общим истоком. Uси
= 15 В; Iс = 12 мА.
По входным и выходным характеристикам полевого
транзистора находят его основные параметры:
крутизна S рассчитываем по формуле:
S = ∆Iс/∆Uзи=
(13,07 - 7,5)/(10 - 8) = 2,8 мА/В;
- внутреннее сопротивление ri
= ∆Ucи/∆Iс= (18 - 12)/(12,75 -
12)*10-3 = 8*103 Ом = 8 кОм.
Синтез комбинационной логической
схемы
Задание:
Используя заданное логическое выражение,
выполнить следующее:
минимизировать исходное выражение;
в соответствии с минимизированным выражением:
а) построить комбинационную логическую схему на
элементах И, ИЛИ, НЕ;
б) построить комбинационную логическую схему на
155 серии логических интегральных микросхем;
в) построить комбинационную логическую схему на
электромагнитных реле;
г) сформулировать требования к источникам
питания для разработанных по пп. б) и в) комбинационных логических схем.
Составим таблицу истинности
заданного логического выражения
Таблица 1
а
|
b
|
c
|
y
|
0
|
0
|
0
|
1
|
0
|
0
|
1
|
0
|
0
|
1
|
0
|
1
|
0
|
1
|
1
|
0
|
1
|
0
|
0
|
1
|
1
|
0
|
1
|
0
|
1
|
1
|
0
|
0
|
1
|
1
|
1
|
1
|
Минимизируем исходное логическое выражение,
используя карты Карно.
Рис.
Рис.
= (b+c)(a+c)(a+b+c)

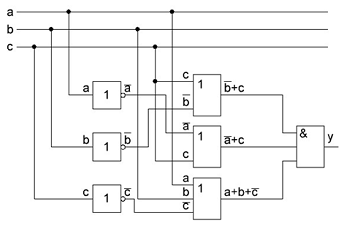

Реализуем полученное выражение на логических
элементах И, ИЛИ, НЕ

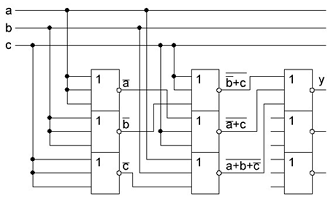

Реализуем полученное выражение на логической
интегральной микросхеме К176ЛЕ10. Микросхема К176ЛЕ10 представляет собой 3
трехвходовых элемента ИЛИ-НЕ. Для этого преобразуем полученное выражение
y = (b+c)(a+c)(a+b+c) = b+c+a+c+a+b+
c
Рис.

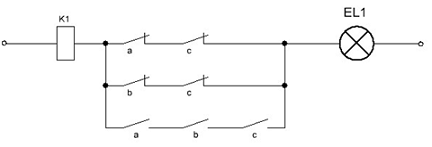

Для построения комбинационной логической схемы
выбираем электромагнитное реле типа РЭС22 РФ4.523.023-01
Рис.
Источники вторичного электропитания принято
характеризовать рядом показателей и признаков: условиями эксплуатации;
параметрами входной и выходной электрической энергии; выходной мощностью;
коэффициентом полезного действия; удельными показателями; временем непрерывной
работы; временем готовности к работе; числом каналов и др.
Для питания микросхемы К155ЛА4 нужен
стабилизированный источник питания с напряжением 5…15 В.
Для питания электромагнитного реле РЭС22 нужен
стабилизированный источник питания с напряжением 12 В ± 1,2.
Разработка принципиальных
электрических схем параллельного и последовательного суммирующих счетчиков
. Разработать принципиальную электрическую схему
параллельного суммирующего счетчика.
. Разработать принципиальную электрическую схему
последовательного суммирующего счетчика.
. Построить временные диаграммы счетчиков.
Выполнение задания
. Разработаем схему суммирующего параллельного
счетчика с модулем счета Кс = 13 на универсальных триггерах.
Суммирующие счетчики выполняют прямой счет, т.е.
каждый приходящий на вход импульс увеличивает число, соответствующее состоянию
счетчика, на единицу.
В параллельных счетчиках счетные импульсы
подаются одновременно на входы всех триггеров. Каждый триггер имеет два
устойчивых состояния и выполняет счет в одном двоичном разряде. Поэтому счетчик
с модулем счета Кс = 14 должен состоять из m триггеров, чтобы выполнялось
неравенство Kc ≤ 2m
При m = 4 Кс = 1324 = 16,
следовательно, проектируемый счетчик должен быть выполнен на четырех триггерах.
Составим таблицу состояний триггеров счетчика,
где примем следующие обозначения: Q1, Q2, Q3, Q4 - состояния первого, второго,
третьего и четвертого триггеров до прихода импульса (n) и после его прихода
(n+1).
Таблица
Импульс
|
n
|
n+1
|
|
Q1
|
Q2
|
Q3
|
Q4
|
Q1
|
Q2
|
Q3
|
Q4
|
1
|
0
|
0
|
0
|
0
|
1
|
0
|
0
|
0
|
2
|
1
|
0
|
0
|
0
|
0
|
1
|
0
|
0
|
3
|
0
|
1
|
0
|
0
|
1
|
1
|
0
|
0
|
4
|
1
|
1
|
0
|
0
|
0
|
0
|
1
|
0
|
5
|
0
|
0
|
1
|
0
|
1
|
0
|
1
|
0
|
6
|
1
|
0
|
1
|
0
|
0
|
1
|
1
|
0
|
7
|
0
|
1
|
1
|
0
|
1
|
1
|
1
|
0
|
8
|
1
|
1
|
1
|
0
|
0
|
0
|
0
|
1
|
9
|
0
|
0
|
0
|
1
|
1
|
0
|
0
|
1
|
10
|
1
|
0
|
0
|
1
|
0
|
1
|
0
|
1
|
11
|
0
|
1
|
0
|
1
|
1
|
1
|
0
|
1
|
12
|
1
|
1
|
0
|
1
|
0
|
0
|
1
|
1
|
13
|
0
|
0
|
1
|
1
|
1
|
0
|
1
|
1
|
14
|
1
|
0
|
1
|
1
|
0
|
1
|
1
|
1
|
15
|
0
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
16
|
1
|
1
|
1
|
1
|
0
|
0
|
0
|
0
|
Общее число состояний превышает модуль счета,
поэтому необходимо исключить последние состояния, т.е. создать такие связи
между триггерами, чтобы счетчик после тринадцатого импульса переходил из
состояния 0011 в состояние 0000, а не в 1011.Выбираем для реализации счетчика
JK триггеры с входами R, S, 3И - J, 3И - K, C и выходами и . Триггеры переключаются
в новое состояние по срезу импульса на входе C. Для установки нуля счетчика
подается импульс на объединенные входы R всех триггеров.
Из таблицы состояний видно, что триггер Т1
первого разряда работает в режиме счетного триггера (Т - триггера) и при комбинации
Q3 = 1 и Q4 = 1 (тринадцатый импульс) должен сохранить состоянии Q1 = 0. Это
можно осуществить, подав на объединенный вход J1 сигналов с выходов Q4 иQ3
через элемент ИЛИ, а на объединенный вход К1 высокий уровень (К1 = 1). В этом
случае на обоих входах триггера высокие уровни сохранятся до прихода
двенадцатого импульса, а после двенадцатого входные сигналы примут значения J1
= 0; K1 = 1 и триггер сохранит состояние Q1 = 0.
Второй триггер должен работать в режиме счетного
триггера (Т - триггера) с запуском от Q1 до прихода тринадцатого импульса.
После тринадцатого импульса он должен сохранить состояние Q2 = 0. Это
обеспечивается подачей на объединенный вход J2 и К2 - сигнал с выхода Q1. При
таком включении состояние триггера Т2 изменяется с каждым импульсом на Q1,
поскольку при этом на входах К2 и J2 будет высокий уровень. Тринадцатый импульс
сохранит Т2 в состояние Q2 = 0, так как при этом входные сигналы принимают
значения J2 = 0 и К2 = 0.
Триггер Т3 переходит в состояние Q3 = 1 при Q1 =
1; Q2 = 1, поэтому на входы J3 подаем сигналы с этих выходов. В состояние Q3 =
0 триггер Т3 должен перейти при Q 1 = 1, Q2 = 1, Q4 = 1 поэтому входы К3
подключаем к выходам Q2 Q1 (используя элемент И) и Q4 через элемент ИЛИ.
Триггер Т4 переходит в состояние Q4 = 1 при Q1 =
1, Q2 = 1, Q3 = 1, поэтому на входы J4 подаем сигналы с этих выходов. В
состояние Q4 = 0 должен перейти при Q3 = 1, поэтому входы К4 подключаем к
выходам Q3.

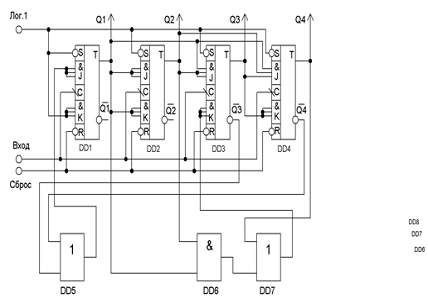

Для реализации счетчика выбираем микросхемы
К155ТВ1(универсальный триггер), К155ЛИ1(элемент И) и К155ЛЛ1(элемент ИЛИ).

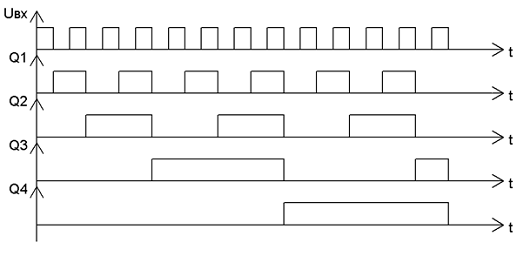

Построим временную диаграмму работы счетчика. По
приходе первого импульса на вход счетчика(объединенные входы С всех триггеров)
по его срезу триггер Т1 переходит в состояние Q1 = 1. Состояние триггеров Т2,
Т3 и Т4 при этом не изменяется, поскольку J2 = 0; J3 = 0; J4 = 0.
Второй импульс переводит Т1 в состояние Q1 = 0,
а Т2 - в состояние Q2 = 1, поскольку J2 = 1; K2 = 1. Триггер Т3 сохраняет
состояние Q3 = 0, т.к. J3 = 0. Триггер Т4 сохраняет состояние Q4 = 0. В момент
прихода третьего импульса триггер Т1 переходит в состояние Q1 = 1. На входах Т2
действуют сигналы J2 = 0; K2 = 0, что вызывает Q2 = 1. Триггер Т3 сохраняет
состояние Q3 = 0, т.к. J3 = 0. Триггер Т4 сохраняет состояние Q4 = 0, т.к. J4 =
0; K4 = 0. Четвертый импульс переводит Т1 в состояние Q1 = 0, T2 - в состояние
Q2 = 0 (на его входах сигналы J2 = 1; K2 = 1), T3 - в состояние Q3 = 1,
поскольку J3 = 1(Q1 = 1; Q2 = 1), К3 = 1 (Q1 = 1; Q2 = 1; Q4 = 0) и т.д.
Тринадцатый импульс сохранит триггер Т1 в состояние Q1 = 0, т.к. во время его
прихода J1 = 0; K1 = 1; триггер Т2 сохраняет состояние Q2 = 0 (на его входах J2
= 0; K2 = 1); триггер Т3 также переходит в состояние Q3 = 0 (на его входах J3 =
0; K3= 1); триггер Т4 также переходит в состояние Q4 = 0 (на его входах J4 = 0;
K4= 1).
Рис.
Поскольку синтез счетчиков сводится к
определению логических функций, которым должны соответствовать сигналы на
управляющих входах триггеров, то с целью упрощения решения этой задачи можно
воспользоваться синтеза и минимизации комбинационных логических схем.
Учитывая таблицу переходов для выбранного нами в
качестве основного JK-триггера и таблицу истинности разрабатываемого счетчика,
составим таблицу переходов триггеров счетчика.
Таблица
Вид
перехода триггера
|
Вход
J
|
Вход
K
|
00
|
0
|
*
|
01
|
1
|
*
|
10
|
*
|
1
|
11
|
*
|
0
|
Таблица переходов триггеров счетчика
Импульс
|
Переход
триггера
|
Вход
J
|
Вход
K
|
1
|
Q1=01
Q2=00 Q3=00 Q4=00
|
J1=1
J2=0 J3=0 J4=0
|
K1=*
K2=* K3=* K4=*
|
2
|
Q1=10
Q2=01 Q3=00 Q4=00
|
J1=*
J2=1 J3=0 J4=0
|
K1=1
K2=* K3=* K4=*
|
3
|
Q1=01
Q2=11 Q3=00 Q4=00
|
J1=1
J2=* J3=0 J4=0
|
K1=*
K2=0 K3=* K4=*
|
4
|
Q1=10
Q2=10 Q3=01 Q4=00
|
J1=*
J2=* J3=1 J4=0
|
K1=1
K2=1 K3=* K4=*
|
5
|
Q1=01
Q2=00 Q3=11 Q4=00
|
J1=1
J2=0 J3=* J4=0
|
K1=*
K2=* K3=0 K4=*
|
6
|
Q1=10
Q2=01 Q3=11 Q4=00
|
J1=*
J2=1 J3=* J4=0
|
K1=1
K2=* K3=0 K4=*
|
7
|
Q1=01
Q2=11 Q3=11 Q4=00
|
J1=1
J2=* J3=* J4=0
|
K1=*
K2=0 K3=0 K4=*
|
8
|
Q1=10
Q2=10 Q3=10 Q4=01
|
J1=*
J2=* J3=* J4=1
|
K1=1
K2=1 K3=1 K4=*
|
9
|
Q1=01
Q2=00 Q3=00 Q4=11
|
J1=1
J2=0 J3=0 J4=*
|
K1=*
K2=* K3=* K4=0
|
10
|
Q1=10
Q2=01 Q3=00 Q4=11
|
J1=*
J2=1 J3=0 J4=*
|
K1=1
K2=* K3=* K4=0
|
11
|
Q1=01
Q2=11 Q3=00 Q4=11
|
J1=1
J2=* J3=0 J4=*
|
K1=*
K2=0 K3=* K4=0
|
12
|
Q1=10
Q2=10 Q3=01 Q4=11
|
J1=*
J2=* J3=1 J4=*
|
K1=1
K2=1 K3=* K4=0
|
13
|
Q1=00
Q2=00 Q3=10 Q4=10
|
J1=0
J2=0 J3=* J4=*
|
K1=*
K2=* K3=1 K4=1
|
Переносим данные о сигналах на управляющих
входах триггеров в карты Карно. Охватываем контурами расположенные рядом 2, 4,
8, 16 единиц. При поведении в картах Карно контуров, охватывающих единицы, можно
включать в эти контуры также и клетки, в которых функция не определена.
Таблица
0
|
-
|
1
|
1
|
-
|
-
|
*
|
*
|
*
|
*
|
*
|
1
|
1
|
1
|
1
|
Таблица
*-**
|
|
|
|
-
|
-
|
1
|
1
|
1
|
1
|
1
|
1
|
*
|
*
|
*
|
*
|
Таблица
0-*0
|
|
|
|
-
|
-
|
*
|
1
|
1
|
*
|
*
|
1
|
0
|
*
|
*
|
0
|
Таблица
*-0*
|
|
|
|
-
|
-
|
1
|
*
|
*
|
1
|
1
|
*
|
*
|
0
|
0
|
*
|
Таблица
*-00
|
|
|
|
-
|
-
|
1
|
0
|
*
|
*
|
1
|
0
|
*
|
*
|
0
|
0
|
Таблица
1-**
|
|
|
|
-
|
-
|
*
|
*
|
0
|
1
|
*
|
*
|
0
|
0
|
*
|
*
|
Таблица
*-**
|
|
|
|
-
|
-
|
*
|
*
|
0
|
1
|
0
|
0
|
0
|
0
|
0
|
0
|
Таблица
1-00
|
|
|
|
-
|
-
|
0
|
0
|
*
|
*
|
*
|
*
|
*
|
*
|
*
|
*
|
Исключив в контурах взаимодополняющие члены,
запишем уравнения сигналов на управляющих входах триггеров:
= Q 4 + Q3 K1 = 1= Q1 K2 = Q1= Q2Q1 K3 = Q2Q1 +
Q4= Q3Q2Q1 К4 = Q3
Рис.
Разработать схему последовательного
суммирующего счетчика с модулем счета Кс =6
Если нет необходимости в высоком быстродействии
счетчика, то целесообразна его реализация с последовательным переключением
триггеров. В этом случае более простой оказывается схемная реализация
счетчиков.
В последовательных счетчиках импульс подается
только на вход первого триггера, который выполняет роль двоичного счетчика
младшего разряда. С выхода первого триггера сигнал поступает на счетный вход
второго и т.д. Каждый триггер осуществляет счет импульсов в своем разряде.
Счетчик с модулем счета Кс = 6 должен состоять
из m триггеров, чтобы выполнялось неравенство Kc ≤ 2m
При m =3 Кс = 6 23 = 8,
следовательно, проектируемый счетчик должен быть выполнен на трех триггерах.
Таблица. Рассмотрим таблицу состояний счетчика.
Импульс
|
n
|
n+1
|
|
Q1
|
Q2
|
Q3
|
Q1
|
Q2
|
Q3
|
1
|
0
|
0
|
0
|
1
|
0
|
0
|
2
|
1
|
0
|
0
|
0
|
1
|
0
|
3
|
0
|
1
|
0
|
1
|
1
|
0
|
4
|
1
|
1
|
0
|
0
|
0
|
1
|
5
|
0
|
0
|
1
|
1
|
0
|
1
|
6
|
1
|
0
|
1
|
0
|
1
|
1
|
7
|
0
|
1
|
1
|
1
|
1
|
1
|
8
|
1
|
1
|
1
|
0
|
0
|
0
|
Три триггера имеют восемь устойчивых состояний.
При Кс = 6 необходимо исключить два избыточных состояния. После шестого
импульса счетчик из состояния 101 должен перейти в исходное состояние 000. Это
можно осуществить подачей на выводы R триггеров сигнала от комбинационной
логической схемы, на выходе которой появляется высокий уровень, когда счетчик
придет в состояние 101. При переходе триггеров DD1 и DD3 в состояние Q1
= Q3 = 1 на входы
элемента 2 «И-НЕ» подается высокий уровень. С приходом шестого импульса на
выходе элемента 2 «И-НЕ» появится низкий уровень, который подводится к входам R
всех триггеров. Триггеры DD1
и DD3 перейдет в
состояние Q1 = Q3
= 0.
Рис.
