ИССЛЕДОВАНИЕ
ВХОДНЫХ ЦЕПЕЙ РАДИОПРИЕМНИКОВ
Самара
2012
Цель работы: Закрепление
теоретических знаний и экспериментальное исследование входных цепей при
емкостной, индуктивной и смешанной связи с ненастроенной антенной. Анализу
подлежит характер зависимости коэффициента передачи входной цепи от типа и
величины связи при укороченной и удлиненной антеннах.
1. Входная цепь с емкостной связью
Исходные данные:
∆fраб
= |500 - 1500|кГц
С3 = 12….495пФ
Rn = 30Ом
С1 = 50нФ
Ссв = 5нФ
Эквивалентная схема такой цепи изображена на
рисунке 1
Рисунок 1 - Входная цепь с ёмкостной связью
Рассчитываем на приведённой схеме Cдоп
обеспечивающее перестройку входной цепи:
Найдём индуктивность катушки L1
настроенную на 500кГц (при max
ёмкости регулируемого конденсатора С3 с Сдоп). Для этого
воспользуемся формулой Томсона:
Снимем зависимость резонансного коэффициента
передачи ВЦ от частоты (таблица 1):
Таблица 1:
Частота
по шкале
|
K0
|
|
K0*0,7
|
Полоса
пропускания
|
500,148К
|
55,653
|
0,7
|
38,9571
|
56,874к
|
516,047К
|
59,227
|
0,7
|
41,4589
|
59,227к
|
543,218К
|
65,199
|
0,7
|
45,6393
|
60,796к
|
575,083К
|
72,319
|
0,7
|
50,6233
|
67,464к
|
613,369К
|
81,011
|
0,7
|
56,7077
|
70,994к
|
660,548К
|
91,076
|
0,7
|
63,7532
|
77,662к
|
720,860К
|
105,886
|
0,7
|
74,1202
|
88,645к
|
800,931К
|
124,757
|
0,7
|
87,3299
|
104,334к
|
151,576
|
0,7
|
106,1032
|
127,476к
|
1,101М
|
194,464
|
0,7
|
136,1248
|
174,544к
|
1,478М
|
279,303
|
0,7
|
195,5121
|
291,037к
|
|
…m
|
|
|
полоса
кр.
|
Построим график зависимости K0(f)
(рисунок 2):
цепь индуктивный антенна катушка

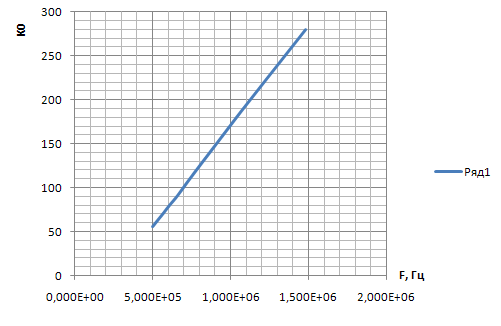

Рисунок 2 - График зависимости резонансного
коэффициента от частоты K0(f)
2. Входная цепь с индуктивной связью

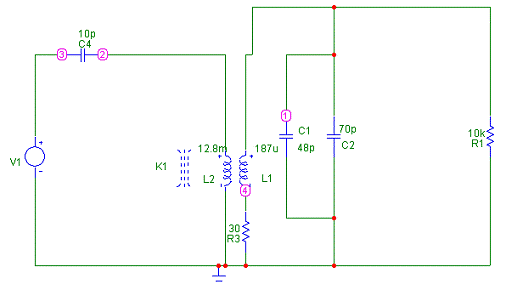

Рисунок 3 - Входная цепь с индуктивной связью
Подставим значения в таблицу 2 для изображения
зависимости коэффициента передачи ВЦ от частоты:
Таблица №2
f0,
МГц
|
0,5
|
0,543
|
0,617
|
0,725
|
0,925
|
1.5
|
Uк,
мВ
|
28
|
33
|
41
|
53
|
78
|
155
|
K0
|
60,87
|
71
|
83
|
8
|
117
|
328
|
Построим зависимость резонансного коэффициента
от частоты K0(f)
в ВЦ с индуктивной связью (рисунок 4):

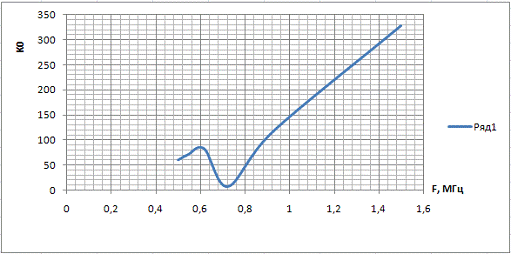

Рисунок 4 - зависимость резонансного
коэффициента от частоты K0(f)
в ВЦ с индуктивной связью
Вывод
В данной лабораторной работе мы закрепили
теоретических знания в исследовании входных цепей при емкостной и индуктивной
связи с ненастроенной антенной. Так же построили зависимости резонансного
коэффициента от частоты.
