Автоматизированная система учета энергоресурсов
Федеральное агентство по образованию
Рыбинская государственная авиационная
технологическая академия имени П.А. Соловьева
Факультет радиоэлектроники и
информатики
Кафедра вычислительных систем
ОТЧЕТ ПО
Преддипломной ПРАКТИКЕ
на тему
Автоматизированная система учета
энергоресурсов
Студент группы ВС2-06 Брехов А.Ю.
Руководитель практики Комаров В.М.
Рыбинск 2011
Содержание
Введение
.
Патентно-информационный поиск
. Анализ
технического задания
Заключение
Введение
Вследствие роста тарифов на
энергоресурсы, потребляемые населением (газ, вода, электроэнергия), встает
вопрос о необходимости оперативного и достоверного контроля использования
ресурсов, так как от этого зависят доходы компаний, осуществляющих их
реализацию. При этом связанные с этим издержки должны быть минимальны.
Получение достоверной и оперативной информации при существующей в настоящее
время системе учета требует больших затрат на содержание обслуживающего
персонала, и не всегда возможно вследствие трудности доступа контролеров к
средствам измерения, находящимся на территории индивидуальных жилых помещений.
Для
устранения перечисленных недостатков необходима автоматизированная система
учета энергоресурсов.
Применение
автоматизированного учета различных видов энергоресурсов в жилых домах позволит
свести к минимуму участие человека на этапе сбора и обработки данных и
обеспечит достоверный, оперативный и гибкий, адаптированный к различным
тарифным системам, учет энергоресурсов.
1.
Патентно-информационный поиск
На первом этапе дипломного проектирования производится
патентно-информационный поиск прототипов и аналогов разрабатываемой системы.
В результате проведенного поиска был найден аналог «автоматизированной
системы учета энергоресурсов» - система EuroTRACE. Функционирование системы
представлено на рисунке 1.1.

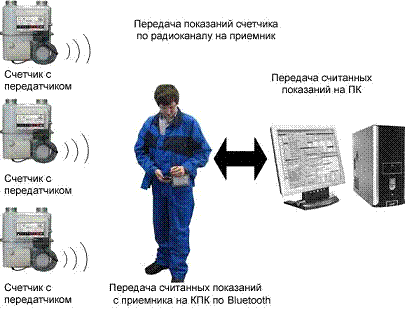

Рисунок 1.1 - система автоматического сбора показаний с бытовых счетчиков
по радиоканалу EuroTRACE
Система EuroTRACE используется для передачи данных по радиоканалу с
различных измерительных приборов, имеющих импульсный интерфейс. Измерительный
прибор с импульсным выходом подсоединяется к радиопередатчику ET211. Передатчики, связанные с
измерительными приборами, передают данные по радиоканалу на переносной приемник
ER210. Приемник получает
радиотелеграммы от передатчиков и передает данные на КПК посредством канала
связи Bluetooth. Приемник и КПК находятся у оператора, который совершает обход.
После совершения обхода и считывания данных с узлов учета оператор переносит
данные с КПК в ПК.
Технические характеристики передатчика:
микроконтроллер для обработки данных и определения момента передачи.
передающая электроника со встроенной передающей антенной;
мощность передатчика < 10 мВт;
инфракрасный интерфейс IrDA
для параметризации передатчика;
электроснабжение от литиевой батареи;
максимальная входная частота - 8 Гц;
Технические характеристики приемника:
прием радиотелеграмм;
подключение ко всем компьютерам, оснащенным беспроводным интерфейсом Bluetooth;
питание от 4 встроенных аккумуляторных батарей (NiMH) Mignon,
встроенный модуль для быстрой зарядки (4 часа) с автоматическим переходом на
компенсационную зарядку. Необходимый источник питания - 8 … 13 В500 мА;
примерно 15 часов непрерывной работы с полностью заряженными батареями.автоматизированный сбор учет энергоресурс
Главный недостаток - необходимость периодического обхода оператором для
снятия показаний счетчиков, что влечет за собой дополнительные затраты при
обслуживании системы.
Данного недостатка лишена «Автоматизированная система учета
энергоресурсов», разрабатываемая в данном дипломном проекте.
2.
Анализ технического задания
Из технического задания следует, что разрабатываемая система состоит из
двух устройств:
устройства снятия показаний счетчиков;
устройство сбора данных.
Устройство снятия показаний счетчиков устанавливается в непосредственной
близости со счетчиком, получает от него данные в импульсной форме и передает их
устройству сбора данных по радиоканалу с заданным интервалом. При этом каждое
устройство должно иметь свой уникальный идентификатор, который будет задаваться
при установке.
Устройство сбора осуществляет прием данных от устройств снятия показаний
и осуществляет их дальнейшую передачу в систему верхнего уровня через сеть GSM.
Структура системы приведены на рисунке 2.1
Устройство
сбора данных должно обеспечивать прием данных от 1500 устройств снятия
показаний.
Далее
выделим группу технических требований, связанных с конструктивными
особенностями разрабатываемого модуля:
климатическое
исполнение;
требования
к габаритам и массе;
характер
управления;
присоединительные
размеры устройств.
Климатическое
исполнение - УХЛ4.3 по ГОСТ 15150-69 - эксплуатации в закрытых помещениях с
естественной вентиляцией без искусственно регулируемых климатических условий,
где колебания температуры и влажности воздуха и воздействие песка и пыли
существенно меньше, чем на открытом воздухе.
В
процессе конструирования следует стремиться к уменьшению габаритов и массы
устройств, но не в ущерб функциональности.
Управление
устройствами не осуществляется, работа происходит в автономном режиме.
Все
устройства системы - самостоятельные, функционально законченное устройства. Они
не будут проектироваться как встраиваемые блоки, поэтому присоединительных
размеров не имеют;
Анализ
технического задания показывает, что все требования обоснованы и могут быть выполнены.
Заключение
Во время прохождения практики были выполнены следующие задачи:
произвел информационно-патентный поиск аналогов разрабатываемой системы;
составил техническое задание, выявив основные требования, которым должна
удовлетворять система;
произвел анализ технического задания.
На основании анализа технического задания в процессе дипломного
проектирования необходимо будет выполнить следующие задачи:
разработать архитектуру устройств;
разработать функциональные схемы устройств;
разработать принципиальные схемы модулей обработки информации устройств;
разработать принципиальную схему устройства сбора данных;
разработать сборочный чертеж устройства сбора данных;
разработать алгоритмы работы системы;
произвести кодирование разработанных алгоритмов;
оформить пояснительную записку.
