Охрана труда и безопасность организации трудового процесса
Охрана труда
и безопасность организации трудового процесса
Содержание
1. Нормирование параметров
микроклимата. Терморегуляция организма человека. Теплообмен между телом
человека и окружающей средой
2. Задача № 5. Нормирование
освещённости
3. Задача № 32. Расчёт
искусственного освещения

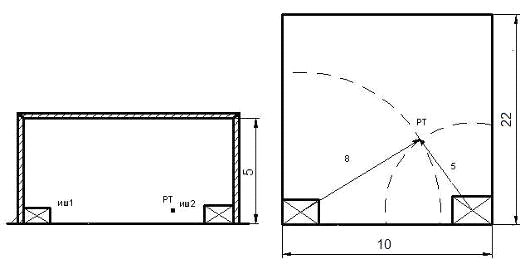

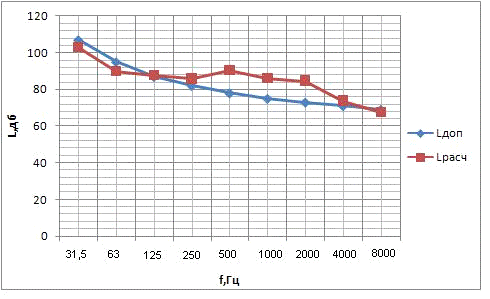

4. Задача №57. Расчёт уровня
шума в рабочей точке
Заключение
Литература
безопасность жизнедеятельность
климатическая защита
1.
Нормирование параметров микроклимата. Терморегуляция организма человека.
Теплообмен между телом человека и окружающей средой
Нормирование параметров микроклимата
производственных помещений.
Санитарные правила и нормы СанПиН 2.2.4.548-96
Гигиенические требования к микроклимату производственных помещений.
Холодный период года - период года,
характеризуемый среднесуточной температурой наружного воздуха, равной +10‘С и
ниже.
Тёплый период года - период года,
характеризуемый среднесуточной температурой наружного воздуха выше + 10‘С.
Категории работ разграничиваются на основе
интенсивности энерготрат организма в ккал/ч (Вт):
к категории Iа
относятся работы с интенсивностью энерготрат до 139 Вт, производимые сидя и
сопровождающиеся незначительным физическим напряжением,
к категории Iб
относятся работы с интенсивностью энерготрат 140-174 Вт, производимые сидя,
стоя или связанные с ходьбой и сопровождающиеся некоторым физическим
напряжением,
к категории IIа
относятся работы с интенсивностью энерготрат 175-232 Вт, связанный с постоянной
ходьбой, перемещением мелких (до 1 кг) изделий или предметов в положении стоя
или сидя и требующие определённого физического напряжения,
к категории IIб
относятся работы с интенсивностью энерготрат 233-290 Вт, связанные с ходьбой,
перемещением и переноской тяжестей до 10 кг и сопровождающиеся умеренным
физическим напряжением,
к категории III
относятся работы с интенсивностью энерготрат более 290 Вт, связанные с
постоянными передвижениями, перемещением и переноской значительных (свыше 10
кг) тяжестей и требующие больших физических усилий.
Оптимальные микроклиматические условия - это
такое сочетание параметров микроклимата, которые при длительном и
систематическом воздействии на человека обеспечивают ощущение теплового
комфорта и создают предпосылки для высокой работоспособности.
Допустимые микроклиматические условия - это
такие сочетания параметров микроклимата, которые могут вызывать напряжение
реакций терморегуляции и которые не выходят за пределы физиологических
приспособительных возможностей. При этом не возникает нарушений в состоянии
здоровья, не наблюдаются дискомфортные теплоощущения, ухудшающие самочувствие и
понижение работоспособности.
Таблица - Оптимальные величины показателей
микроклимата на рабочих местах производственных помещений.
|
Период
года
|
Категория
работ по уровню энерго-затрат, Вт
|
Температура
воздуха, `C
|
Температура
поверхностей, `С
|
Относительная
влажность воздуха, %
|
Скорость
движения воздуха, м/с
|
|
Холодный
|
Iа Iб IIа IIб III
|
22-24
21-23 19-21 17-19 16-18
|
21-25
20-24 18-22 16-20 15-19
|
60-40
60-40 60-40 60-40 60-40
|
0,1
0,1 0,2 0,2 0,3
|
|
Теплый
|
Iа Iб IIа IIб III
|
23-35
22-24 20-22 19-21 18-20
|
22-26
21-25 19-23 18-22 17-21
|
60-40
60-40 60-40 60-40 60-40
|
0,1
0,1 0,2 0,2 0,3
|
Таблица - Допустимые величины показателей
микроклимата на рабочих местах производственных помещений.
|
Период
года
|
Категория
работ по уровню энерго-затрат, Вт
|
Температура
воздуха, `C
|
Температура
поверхностей, `С
|
Относительная
влажность воздуха, %
|
Скорость
движения воздуха, м/с
|
|
Холодный
|
Iа Iб IIа IIб III
|
20-25
19-24 17-23 15-22 13-21
|
19-26
18-25 16-24 14-23 13-22
|
15-75
15-75 15-75 15-75 15-75
|
0,1
0,2 0,3 0,4 0,4
|
|
Теплый
|
Iа Iб IIа IIб III
|
21-28
20-28 18-27 16-27 15-26
|
20-29
19-29 17-28 15-28 14-27
|
15-75
15-75 15-75 15-75 15-75
|
0,2
0,3 0,4 0,5 0,5
|
Терморегуляция организма человека
Основными параметрами, обеспечивающими процесс
теплообмена с окружающей средой являются параметры микроклимата. В естественных
условиях эти параметры изменяются в существенных пределах. Вместе с изменением
параметров микроклимата меняется и тепловое самочувствие человека. Условия, нарушающие
тепловой баланс, вызывают в организме реакции, способствующие его
восстановлению. Процессы регулирования тепловыделений для поддержания
постоянной температуры тела человека называются терморегуляцией. Она позволяет
сохранять температуру внутренних органов постоянной, близкой к 36,5°С. Процессы
регулирования тепловыделений осуществляются в основном тремя способами:
биохимическим путем, путем изменения интенсивности кровообращения и
интенсивности потовыделения. Терморегуляция биохимическим путем заключается в
изменении интенсивности происходящих в организме окислительных процессов.
Терморегуляция путем изменения интенсивности кровообращения заключается в
способности организма регулировать подачу крови (которая является в данном
случае теплоносителем) от внутренних органов к поверхности тела путем сужения
или расширения кровеносных сосудов. Терморегуляция путем изменения
интенсивности потовыделения заключается в изменении процесса теплоотдачи за
счет испарения влаги. Терморегуляция организма осуществляется одновременно
всеми способами. Параметры микроклимата воздушной среды, которые обуславливают
оптимальный обмен веществ в организме и при которых нет неприятных ощущений и
напряженности системы терморегуляции, называются комфортными или оптимальными.
Зона, в которой окружающая среда полностью отводит теплоту, выделяемую
организмом, и нет напряжения системы терморегуляции, называется зоной комфорта.
Условия, при которых нормальное тепловое состояние человека нарушается,
называются дискомфортными. При незначительной напряженности системы
терморегуляции и небольшой дискомфортности устанавливаются допустимые
метеорологические условия.
Теплообмен человека с окружающей средой
Одним из необходимых условий нормальной
жизнедеятельности человека является обеспечение нормальных метеорологических
условий в помещениях, оказывающих существенное влияние на тепловое самочувствие
человека. Метеорологические условия, или микроклимат, зависят от
теплофизических особенностей технологического процесса, климата, сезона года, условий
вентиляции и отопления.Нормальное тепловое самочувствие имеет место, когда
тепловыделение человека полностью воспринимается окружающей средой. Если
теплопродукция организма не может быть полностью передана окружающей среде,
происходит рост температуры внутренних органов и такое тепловое самочувствие
характеризуется понятием жарко. В противном случае - холодно.
Теплообмен между человеком и окружающей средой
осуществляется конвекцией в результате омывания тела воздухом,
теплопроводностью, излучением на окружающие предметы и в процессе
тепломассообмена при испарении влаги, выводимой на поверхность кожи потовыми
железами и при дыхании. Величина и направление конвективного теплообмена
человека с окружающей средой определяется в основном температурой окружающей
среды, атмосферным давлением, подвижностью и влагосодержанием воздуха.
Теплопроводность тканей человека мала, поэтому основную роль в процессе
транспортирования теплоты играет конвективная передача с потоком крови.Лучистый
поток при теплообмене излучением тем больше, чем ниже температура окружающих
человека поверхностей. Количество теплоты, отдаваемой в окружающий воздух с
поверхности тела при испарении пота, зависит не только от температуры воздуха и
интенсивности работы, но и от скорости окружающего воздуха и его относительной
влажности. Количество теплоты, выделяемой человеком с выдыхаемым воздухом,
зависит от его физической нагрузки, влажности, и температуры вдыхаемого
воздуха. Т.о. тепловое самочувствие человека, или тепловой баланс в системе
человек-среда обитания зависит от температуры среды, подвижности и
относительной влажности воздуха, атмосферного давления, температуры окружающих
предметов и интенсивности физической нагрузки. Параметры - температура,
скорость движения воздуха, относительная влажность и атмосферное давление
окружающего воздуха - получили название параметров микроклимата.
2. Нормирование освещённости
Задача №5
В помещении выполняются сварочные работы.
Определить разряд выполняемой работы и нормируемую освещенность, если в помещении
общая система освещения. Для помещения типа цеха сварочные основные данные
определяются по таблице 1.
Таблица 1.
|
Характерис-тика
зрительной работы
|
Разряд
зритель-ной Работы
|
Подразряд
зрительной работы
|
Контраст
объекта с фоном
|
Характеристика
фона
|
Искусственное
освещение
|
|
|
|
|
|
|
Освещенность,
лк
|
Сочетание
нормируемыхвеличин показателя ослепленности и коэффициента пульсации
|
|
|
|
|
|
|
при
системе комбиниро-ванного освещения
|
при
системе общего освещения
|
|
|
|
|
|
|
|
всего
|
в
том числе от общего
|
|
|
|
|
|
|
|
|
|
|
|
Р
|
Кп,
%
|
|
Высокой
точности
|
От
0,30 до 0,50
|
III
|
б
|
Средний
|
Темный
|
750
|
200
|
200
|
20
|
15
|
Определяем разряд и подразряд зрительной работы.
Минимальным объектом различения является
минимальное отверстие при сварки; характер контраста: средний; характер фона:
тёмный.
Таким образом, В соответствие с СНиП 23-05-95
«Строительные нормы и правила. Естественное и искусственное освещение»
зрительная работа в сварочном цеху имеет III
разряд, высокой точности, подразряд работы «б», нормированное освещение
(освещённость) составляет 200 лк.
3. Расчет искусственного освещения
Задача №32.

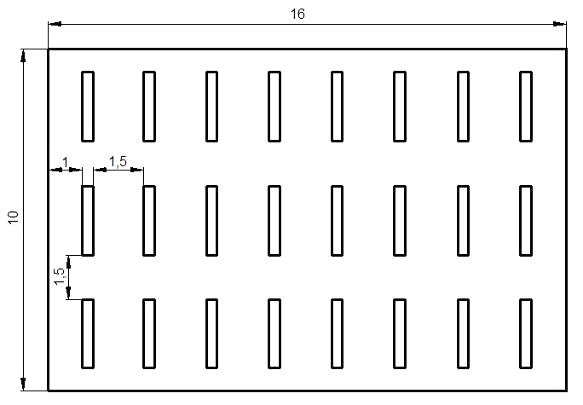

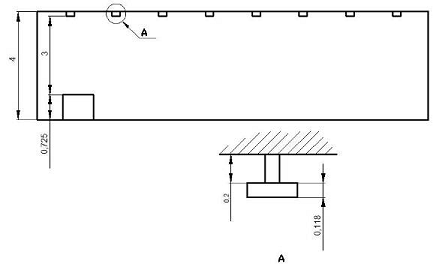

Выбрать тип лампы и светильника и рассчитать
количество светильников для заданного помещения. Начертить план помещения с
размещенными светильниками.
Таблица 2.
|
Номер
задачи
|
Помещение
|
Высота
помещения, м
|
Длина,
м
|
Ширина,
м
|
|
32
|
Сборка
телевизоров
|
4
|
10
|
16
|
Для расчёта общего равномерного освещения будем
применять метод по коэффициенту использования светового потока, учитывающий
световой поток, отражаемый от стен, пола и потолка.
. Расчет освещения начинают с выбора типа
светильника, который принимается в зависимости от условий среды и класса
помещений по взрывопожароопасности (таблица 4.1) «Выбор светильников в
зависимости от условий среды для производственных и вспомогательных помещений
промышленных предприятий»
Для данного типа помещения (сборка телевизоров)
по таблице 4.1 рекомендуется использовать светильники типа ЛПО 01, ЛД, ЛСП 02,
УСП с люминесцентными лампами.
. Определяем световой поток лампы по формуле:
(*)
,
где
n1 - количество
светильников в ряду,
n2 -
число ламп в светильнике,
Np-
количество рядов,
к - коэффициент запаса,
η - коэффициент
использования светового потока,
S - освещаемая поверхность,
м2.
z - коэффициент
минимальной освещенности, для ламп накаливания
и ДРЛ z=1,15,
для люминесцентных ламп z=1,1;
.1 По данным СНиП 23-05-95 «Естественное и
искусственное освещение» нормированную минимальную освещенность для сборочного
участка выбираем равной: Eн=400 лк.
|
Характерис-тика
зрительной работы
|
Наименьший
или эквивале-нтный размер объекта различе-ния, мм
|
Разряд
зритель-ной работы
|
Подразряд
зрительной работы
|
Контрас
объекта с фоном
|
Характеристика
фона
|
Искусственное
освещение
|
|
|
|
|
|
|
Освещенность,
лк
|
Сочетание
нормируемых величин показателя ослепленности и коэффициента пульсации
|
|
|
|
|
|
|
при
системе комбиниро-ванного освещения
|
при
системе общего освещения
|
|
|
|
|
|
|
|
всего
|
в
том числе от общего
|
|
|
|
|
|
|
|
|
|
|
|
Р
|
|
Наивысшей
точности
|
Менее
0,15
|
I
|
б
|
Малый
Средний
|
Средний
Темный
|
4000
|
400
|
1250
|
20
|
10
|
.2 Определяем количество светильников или рядов
методом распределения по площади (развешивания) для достижения равномерной
освещенности.
Выбираем тип предполагаемого светильника из
таблицы 4.1
«Выбор светильников в зависимости от условий
среды для производственных и вспомогательных помещений промышленных
предприятий» и таблицы 4.2 «Светильники с люминесцентными лампами»
Таблица 4.2
|
Тип
светильника
|
Исполнение
|
Вид
помещения
|
|
|
Сухие
нормальные
|
|
|
Светильники
с люминесцентными лампами
|
|
|
ЛПО
01
|
незащищенное
|
|
|
|
|
|
|
ЛПО 01-2х65/Д-01 ( Габаритные размеры, мм: длина
- 1613, ширина - 255, высота - 118; масса, кг: 11; группа - 8; мощность лампы -
65 Вт; количество ламп в светильнике - 2)
При работе в сборочном цеху высота рабочей
поверхности принимается равной 725 мм.
Высота светильника определяется как сумма высоты
осветительной арматуры, предназначенной для крепления его к потолку (выбираем
равным 0,2 м) и высоты самого светильника (габаритный размер). Схема подвеса
светильника представлена на рис.2.
Тогда, учитывая выше приведенные параметры и при
общей высоте помещения - 4 м, высоту подвеса выбираем по формуле:
м,
Количество светильников или рядов
определяем методом распределения по площади (развешивания) для достижения
равномерной освещенности. Основным параметром для развешивания светильников
является отношение высоты подвески (Нр) к расстоянию между светильниками или
рядами (L), при
котором создается равномерное освещение. Отношение Нр/L принимаются
в пределах 1,4÷2.
Наиболее выгодное отношение
расстояния между светильниками к высоте подвески светильников - 1.5.
Расстояние между рядами по длине - L=Hp/2=1,5
Таким образом, общее число рядов
светильников по ширине составляет: 8; общее число рядов светильников по длине:
3
.3. Определяем коэффициент
использования светового потока.
Для данного помещения выбираем
следующие коэффициенты отражения:
для потолка - 70%
стен - 50 %
пола - 30%
Далее определяем индекс помещения i.
,
где А и Б - соответственно длина и
ширина помещения, м; Hр - высота
подвеса светильников, м.
По таблице 4.6 определяем, учитывая группу
выбранного светильника (8 группа), коэффициент использования светового потока:
Таблица 3.
|
Тип
светильника
|
8
группа
|
|
n %
|
70
|
|
с %
|
50
|
|
p %
|
30
|
|
Индекс
помещения(i)
|
Коэффициент
использования светового потока η,%
|
|
2
|
54
|
.4 Определяем остальные параметры:
Коэффициент запаса k
находим по таблице 4.4 «Коэффициент запаса», к=1,3.
Коэффициент минимальной освещенности z
ламп накаливания и ДРЛ составляет 1,1.
Площадь освещаемой поверхности S
= 160 м2
2.5 Подставляем в формулу (*) все
найденные параметры и находим световой поток лампы:
3530 лк.
.6 По таблице 4.5 «Световые и электрические
параметры люминесцентных ламп (ГОСТ 6825-74)» по найденному световому потоку
подбираем соответствующую лампу.
Более всего подходит ЛД 65 (лампа дневного света
мощностью 65 Вт). Допускается отклонение потока выбранной лампы от расчётного
до -10% и +20%.
Таблица 4.
|
Люминесцентные
лампы
|
Расчётный
поток лампы, лк
|
|
Тип
лампы
|
Световой
поток, лк
|
|
|
ЛД
65
|
3570
|
3530
3. Схема помещения вычислительного центра
Рисунок 1. Вид сверху.
Рисунок 2. Вид сбоку.
4. Расчёт уровня шума в рабочей точке
Задача №57
Рассчитать уровень шума в механическом цеху. В
рабочей точке шум создают два источника шума, которые расположены в углах
помещения. Рассчитать шум в рабочей точке и сравнить с допустимым. Начертить
план помещения с размещением источников шума и рабочей точки. Предложить
мероприятия по снижению шума, если необходимо. Подробно расчет сделать для
частоты 31,5 Гц. Остальные результаты оформить в виде таблицы.
Таблица 5. Исходные данные.
|
r1,
м
|
r2,
м
|
Шири-на,
м
|
Длина,
м
|
Высота,
м
|
Источни-ки
шума
|
Уровни
звукового давления источников шума, дБ, в октавных полосах по
среднегеометрическими частотами, Гц
|
|
|
|
|
|
|
31,5
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
8
|
5
|
10
|
22
|
5
|
1
|
111
|
89
|
86
|
84
|
98
|
87
|
81
|
72
|
62
|
|
|
|
|
|
2
|
104
|
98
|
96
|
94
|
94
|
94
|
93
|
82
|
76
|
Порядок расчёта (подробный расчёт для частоты
31,5 Гц).
. Определение допустимых уровней звукового
давления для расчётных точек в соответствии с СН 2.2.4/2.1.8.562 - 96 «Шум на
рабочих местах, в помещениях жилых, общественных зданий и на территории жилой
застройки».
Таблица 6.
|
Рабочее
место
|
Уровни
звукового давления, дБ, в октавных полосах со среднегеометрическими частотами,
Гц
|
Уровни
звука и эквивалентные уровни звука(в дБА).
|
|
31,5
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
|
Выполнение
всех видов работ на постоянных рабочих местах в производственных помещениях и
на территории предприятий.
|
107
|
95
|
87
|
82
|
75
|
73
|
71
|
69
|
80
|
. Определение ожидаемых уровней звукового
давления L в расчётных точках
до осуществления мероприятий по снижению шума.
Для одного источника шума формула для расчёта
уровней звукового давления в расчётной точке будет следующей:
 ;
Так как в цеху находится два источника шума, то
расчёт октавных уровней звукового давления будем выполнять по формуле:
 ,
Рисунок 3. Схема расположения источников шума и
расчётной точки.
m - количество
источников шума, ближайших к расчётной точке, т. е. источников, находящихся на
расстоянии ri
≤
5ri
min,
где r
min
- расстояние от РТ до АЦ ближайшего к ней ИШ. По таблице 4 r
min=
r1 = 5 м, r
2
= 8 м ≤ 5*8 = 40 м, таким образом, m
= 2;
n - общее число
источников шума в помещении, n
=2;- расстояние от акустического центра источника шума до расчетной точки, м
(если точное положение акустического центра неизвестно, он принимается
совпадающим с геометрическим центром);
 , LPi - уровень
звукового давления (по таблице 4), создаваемый i - ым
источником шума:
 - для первого источника шума,
 - для второго источника шума;
Фi - фактор
направленности источника шума, определяемый по опытным данным для
i - ого
источника шума. При равномерном излучении звука Ф = 1;
χi
- коэффициент, учитывающий влияние ближнего поля для i
- ого источника шума и принимаемый в зависимости от отношения расстояния ri,
(м) между акустическим центром (АЦ) источника шума и расчётной точкой к
максимальному габаритному размеру lmax,
м.
Так как габариты источника не указаны в условии
задачи, то предположим, что отношение наибольшего геометрического размера к
наименьшему источников шума не превышают 5;
r1 > 2 lmax1
- для первого источника шума, тогда χ1
=
1,
r2 > 2 lmax2
- для второго источника шума, тогда χ2
=
1;
В - акустическая постоянная
помещения, м2 определяемая по формуле:
αi -
коэффициент звукопоглощения i - ой поверхности. Для механических
и метало- обрабатывающих цехов α = 0,1;
Sогр - суммарная
площадь ограждающих поверхностей помещения, м2. Sогр найдём как
сумму площадей стен: Sогр =
2*(10+22)*5 = 320 м2.
 ;
Si
- площадь воображаемой поверхности правильной геометрической формы, окружающей i
- ый источник шума при равном удалении от его поверхности и проходящей через
расчётную точку, м2. Si
определяем по формуле S
= Ω*r2,
где Ω - пространственный угол излучения, величина которого зависит от
местоположения источника шума,
Ω = π/2
- источники шума находятся в углах помещения.
S1 = (π/2)*r12
= (π/2)*82 =
100,53 м2;
S2 = (π/2)*r22
= (π/2)*52 =
39,27 м2
Ожидаемый уровень звукового давления,
создаваемый двумя источниками шума в расчётной точке:
 дБ.
Ожидаемый уровень звукового
давления, создаваемый каждым источником по отдельности:
 дБ
 дБ
. Определение требуемого снижения
уровней звукового давления ΔLтр в расчётных точках.
В соответствие с СНиП 23-03-2003
а) при нескольких однотипных одновременно
работающих источниках шума требуемое снижение уровня звукового давления
определяется поформуле -
ΔLтр =Lсум−Lдоп
(*),
где Lсум - октавный уровень звукового давления,
дБ в расчетной точке, рассчитанные по формуле -
 ,
Lдоп -
допустимый уровень;
б) при нескольких одновременно
работающих и расположенных группами источниках шума, сильно различающихся по
уровням звуковой мощности (более 10 дБ), в расчетной точке в центре наиболее
шумной группы определяется по формуле (*).
Для частоты 31,5 Гц по формуле (*):
ΔLтр = 111,85 - 107=
4,85 дБ.
По полученному расчёту можно сделать вывод, что
на частоте 31,5 Гц происходит превышение допустимого уровня звукового давления.
Результаты расчёта для остальных частот
оформляем в таблицу 7.
Таблица 7. Результаты расчета.
|
|
Уровни
звукового давления источников шума, дБ, в октавных полосах со
среднегеометрическими частотами, Гц
|
|
|
31,5
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
Источники
шума
|
L1, дБ
|
101,9
|
79,9
|
76,9
|
74,9
|
88,9
|
74,9
|
71,9
|
62,9
|
|
L2, дБ
|
95,4
|
89,4
|
87,4
|
85,4
|
85,4
|
85,4
|
84,4
|
73,4
|
67,4
|
|
Шум
в рабочей точке
|
L, дБ
|
102,8
|
89,9
|
87,77
|
85,8
|
90,5
|
86,1
|
84,6
|
73,77
|
67,55
|
|
Допустимый
уровень
|
Lдоп, дБ
|
107
|
95
|
87
|
82
|
78
|
75
|
73
|
71
|
69
|
|
Превышение
уровня шума
|
∆L, дБ
|
-
|
-
|
0,77
|
3,77
|
12,49
|
11,1
|
11,64
|
2,77
|
-
|
По результатам расчёта построим график:
Рисунок 4. График зависимости Lрасч.
и Lдоп. от
среднегеометрических частот f.
Вывод: в механическом цехе при заданных двух
источниках шума, расположенных в углах помещения происходит превышение уровня
звукового давления, вследствие чего необходимо проведение мероприятий по его
снижению.
4. Выбор мероприятий, обеспечивающих требуемое
снижение уровней звукового давления в расчётных точках
Выбор мероприятий для обеспечения требуемого
снижения шума определяется особенностями производства и оборудования, величиной
превышения допустимых уровней звукового давления, характером шума и другими
факторами. Наибольший эффект по снижению шума на пути распространения звуковой
волны с помощью звукоизоляции, экранирования, звукопоглощения, расстояния
наблюдается для высокочастотных звуков. Звукоизоляция обеспечивает снижение
шума на 25 - 30дБ, звукопоглощение - на 6 - 10дБ, а удвоение расстояния от
источника шума до рабочего места уменьшает уровень шума примерно на 6дБ.
В нашем случае превышение допустимых норм
наблюдается на средних частотах. В качестве мероприятий по снижению шума
выбираем звукоизоляцию и звукопоглощение, которые обеспечивают необходимое
снижение шума.
Заключение
Рост масштабов производственной деятельности,
расширение области применения технических систем, автоматизация
производственных процессов приводят к появлению новых неблагоприятных факторов
производственной среды, учет которых является необходимым условием обеспечения
требуемой эффективности деятельности и сохранение здоровья работников. В
курсовой работе были рассмотрены возможные, опасные и вредные факторы
производственной среды, также были описаны методы и средства обеспечения БЖД
работников, основные мероприятия по охране ОС. Кроме того, особое внимание было
уделено расчетно-конструктивным решениям по основным СКЗ работников помещения
при нормальном режиме работы.
Список литературы
1. Охрана труда в
машиностроении / Е.Я. Юдин, С.В. Белов, С.К. Баланцев и др. /Под ред. Е.Я.
Юдина, С.В. Белова.-М.: Машиностроение, 1983.
. Охрана труда и окружающей
среды / С.В. Белов, Ф.А. Барбинов и др.; Под ред. С.В. Белова.- М.:
Машиностроение, 1990.
. Государственные нормативные
акты по охране труда. СНиП 23-05-95 «Строительные нормы и правила. Естественное
и искусственное освещение».
4. СанПиН 2.2.1/2.1.1.1278-03
«Гигиенические требования к естественному, искусственному и совмещенному
освещению жилых и общественных зданий».
5. СН 2.2.4/2.1.8.562-96 «Шум на
рабочих местах, в помещениях жилых, общественных зданий и на территории жилой
застройки».
Похожие работы на - Охрана труда и безопасность организации трудового процесса
|
