Реферат

В ході роботи відтворено задані оригінал-макети, що представлені у вигляді запрошувальної листівки та візитної картки піцерії. Даний вид поліграфічної продукції відноситься до ускладненої групи друкованих видань і містить досить вагому текстову та графічну частину.

Розроблено технологічну схему процесу обробки графічної інформації для підготовки до друку видання: запрошення та візитної картки. Описано етапи додрукарської підготовки, що включають детальний аналіз зданих оригіналів, вибір способу друку, обробку зображень та текстової частини видання, кольороподіл, кольоропробу, верстку, формування PDF-файлу.

Наведено програмні засоби, для обробки текстової та графічної інформації.

Курсова робота містить: 30 сторінок, 2 схеми 22 ілюстрації.

Ключові слова: оригінал-макет, цифровий друк, офсетний друк, колірна корекція, кольоропроба, верстка, трепінг, растрування, формати шрифтів, гарнітура, калібрування, кольороподіл, технологія CTP.

ЗМІСТ

Реферат

Зміст

Вступ

. Технологічна схема процесу

. Характеристика оригіналу

. Обгрунтування вибору способу друку

. Аналіз оригіналу і вироблення стратегії обробки

.1 Поняття оригіналу

.2 Аналіз оригіналу монітора

. Введення та обробка графіччої та текстової інформації

.1 Введення графічної інформації

.2 Обробка графічної інформації

.3 Введення текстової інформації

.4 Обробка текстової інформації

.5 Формати шрифтів: TrueType, PostScript, Opentype

.Верстка

.1 Треппінг

.Кольоропроба

. Виготовлення друкарських форм

Висновки

Список використаної літератури

ВСТУП

Поліграфія (від полі багато і графо пишу), - галузь техніки, сукупність технічних засобів для множинного репродукування текстового матеріалу й графічних зображень [1].

Поліграфія містить три важливі виробничі процеси:

додрукарської процес;

друкарський процес;

післядрукарські процеси;

У сучасній поліграфії дуже важливою частиною репродукційного процесу є до друкарський процес. Саме на цій стадії задається якість майбутнього видання, і саме на цій стадії часто відбуваються найбільші спотворення: структурні, колірні, спотворення в процесі растрування, в копіювально-формних процесах. Тому необхідно чітко контролювати весь процес додрукарської підготовки [2].

Опис додрукарського процесу стоїть в основі виконання дано курсової роботи. А саме опис всіх етапів процесу відтворення заданого виду поліграфічної продукції, що здійснюються в електронній формі.

Метою курсового проекту є отримання макету виданнь, готових до друку, після виконання всіх основних додрукарських етапів підготовки. Отримані макети повинні відтворювати попередньо задані оригінали.

Основні завдання, курсової роботи полягають в:

досліджені та аналізі отриманих оригіналів;

проведенні оцифрування необхідних елементів оригіналу;

здійсненні введення та обробки графічної та текстової інформації,

визначенні способу друку;

здійсненні верстки;

підготовці виданнь до друку, додаючи необхідні об’єкти до макету.

1. Технологічні схеми процесу обробки текстової та образотворчої інформації

.1 Запрошувальної листівки

Оригінал-макет

Аналіз оригіналу і вироблення стратегії обробки

Введення та обробка текстової та образотворчої інформації

Верстка

Цифрова кольоропроба

Формні процеси

Друкована форма

Рис. 1. Технологічна схема процесу

1.2 Візитної картки

Оригінал-макет

Аналіз оригіналу і вироблення стратегії обробки

Введення та обробка текстової та образотворчої інформації

Верстка

Цифрова кольоропроба

Виготовлення друкарських форм

Вивід на друк

Рис. 2. Технологічна схема процесу

2. Характеристика оригіналу

Завдання курсового проекту полягає у описанні процесу поліграфічного відтворення певної видавничої продукції. Для відтворення було задано зарошувальну листівку та візитну картку піцерії, які являють собою продукцію встановленого формату, віддруковані з обох сторін, на папері високої щільності, з розміщеною на ній інформацією.

В курсовій роботі використовується зразок №1- запрошувальна листівка (рис.3) має розмір 70×200 мм в розгорнутому вигляді 70×100 мм в складеному вигляді, видрукуваний офсетним способом на крейдованому папері, щільністю 250 г/м2, кольоровість видання 4+4 (рисунок 3).

Рис.3. Зразок №1, готове видання в складеному вигляді

Текст листівки має гарнітуру шрифту - Minion Pro та Consolas. Розміри шрифтів - 60пт, 26пт, 12пт. Також у виданні присутні растрові зображення:

троянда, бантик та рослинний орнамент (рисунок 3). Растрування зображення регулярне, лініатура 70л/см (175 lpi). Фоном листівки є білий колір (колір картону )(рисунок 4).

Використовуваний зразок №2- візитна картка піцерії (рисунок 5) має розмір 70×99 мм, видрукуваний цифровим способом на крейдованому папері, щільністю 250 г/м2, кольоровість видання 4+4. Фон білий (рисунок 6), текст растровий. Гарнітура шрифту змішана:Impact, Franklin Gothic Medium Cond, Rage Italic, Lucida Calligraphy. Також у виданні присутне растрове зображення піци. Растрування зображеня регулярне, лініатура 70л/см (175 lpi).

Рис.5. Зразок №2, лицьова сторона візитки

Рис.6. Зразок №2, зворотня сторона візитки

3. Обгрунтування вибору способу друку

Вибраний спосіб друку для відтворення запрошувальної листівки - плоский офсетний друк, цей спосіб друку використовується, коли необхідно виготовити великий тираж листівок (від 1000 шт) з однаковим макетом. Він поєднує продуктивність та відмінну якість товару. Процес друку відбувається на спеціально виготовлених та підготовлених формах, які розташовані в друкарському апараті. Формою друкуючого елементу є хімічно оброблена ділянка поверхні пластин. Порівнюючи з іншими видами друкування, цей спосіб вважається найяскравішим і точним. При виготовлені паперової продукції можливо використовувати не лише основні кольори, а також додаткову палітру [3].

Для відтворення візитної картки піцерії обрано - цифровий друк, тому що це недорогий і оперативний засіб отримання замовлення на мінімальний тираж (від 30 шт). При наявності макета, листівки можна отримати за кілька годин. У більшості випадків використовують крейдований папір, але даний друк дозволяє друк і на деяких дизайнерських паперах (не текстурних, гладких) [4]. Основна перевага такого методу полягає в можливості попереднього перегляду замовленого проекту. В разі, якщо клієнту не подобаються певні деталі та елементи, їх можна вчасно змінювати та редагувати, наприклад: змінити надпис чи шрифт тексту або поміняти чи доповнити зображення. Якість зображення на будь-якому паперовому носії не поступається офсетному друку.

4. Аналіз оригіналу і вироблення стратегії обробки

4.1 Поняття оригіналу

Оригінал - плоске стаціонарне в часі зображення, виготовлене різними способами.

За способом створення образотворчі оригінали діляться на:

рисовані оригінали, виконані на непрозорій основі з застосуванням художньої техніки (тушшю, гуашшю, аквареллю);

фотографічні аналогові оригінали, виконані на непрозорій (фотографії) і прозорій основі (слайди, негативи, діапозитиви);

оригінали, виготовлені поліграфічним способом;

фотографічні цифрові оригінали (цифрові фотографії);

оригінали, створені методом сканування, і вступники, наприклад, з бази даних або з цифрового носія.

Залежно від виконання і призначення:

оригінали, призначені спеціально для поліграфічного відтворення з урахуванням вибору певного технологічного процесу та обладнання (форзаци, фронтиспис, обкладинки, внутрішньосмугової зображення і т.д.);

оригінали, виконані без урахування їх поліграфічного відтворення (твори живопису, документи, поліграфічні відбитки та ін.)

Перша група оригіналів є основною, вони широко застосовуються в поліграфічному виробництві. Залежно від числа градацій оригінали діляться на двухградаційні, що мають два рівня оптичної щільності (яскравості) - штрихові оригінали, тонові оригінали, які мають нескінченне число безліч оптичної щільності, і багатоградаційні оригінали, що мають більше двох, але не містять нескінченної кількості оптичної щільності [5-7].

Залежно від кольоровості оригінали можуть бути одноколірні, багатокольорові і повнокольорові.

Зростання числа застосовуваних форм представлення інформації і типів носіїв інформації дозволив використовувати для відтворення цифрові зображення, що вимагають спеціальних технічних засобів візуалізації і спеціальних носіїв інформації.

Різні типи оригіналів можуть бути відтворені тими чи іншими способами в системах одночасної форматної і послідовної поелементної обробки зображення.

У даному проекті використовуються виготовлені поліграфічним способом, багато градаційні оригінали, що підлягають подальшій цифровій обробці.

.2 Аналіз оригіналу

В якості вихідного оригіналу зразка №1 використовується троянда, бантик та рослинний орнамен на текстурі (риунок 7), а зразка №2 - зображення піци (рисунок 8). Вказані оригінали є кольоровими і віддруковані на папері, тобто на непрозорій підкладці. Так як вихідні зображення подаються в аналоговій формі, для подальшого оброблення, їх необхідно перевести в цифрову форму, тобто відсканувати за допомогою сканера.

Рис.7. Зразок №1, відскановане зображення листівки

Рис.8. Зразок №2, відскановане зображення візитки

Скановане зображення найкраще зберігати у форматі TIFF.(англ. Tag Image File Format або Tagged Image File Format) - графічний формат, розроблений компанією Aldus (сучасна Adobe) у 1987 році, як один з базових універсальних форматів представлення високоякісних зображень, які використовуються у поліграфічній галузі.

На рисунках 9,10 зображено гістограми відсканованих зображень.

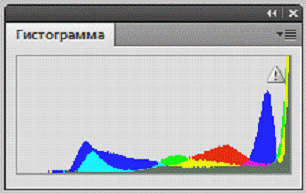

Рис.9. Гістограма Зразка №1

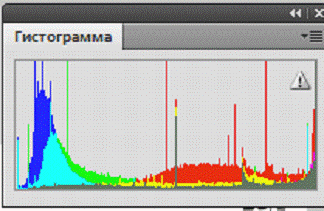

Рис.10. Гістограма Зразка №2г

Гістограма зображення - це графік, що показує інтенсивність кольорового тону відносно яскравості. Тобто гістограма показує скільки відображено тональностей на досліджуваному зразку.

Зразок №1 - запрошувальна листівка, так як вона може використатись для різноманітних подій, найбільш важливим в ній є місце для запрошення, та вибір зображення яке повинно асоціюватись із святом, тому головне сприйняття листівки, а не деталізація зображення.

Зразок №2 - візитна картка піцерії, тому важливим є подача приватної інформації, яка повинна привертати увагу.

.3 Калібрування монітору

Калібрування - комплекс дій, що проводяться під час регулювання та періодичного підтвердження робочих характеристик контрольно-вимірювального приладу чи системи вимірювання спеціально для того, щоб встановити кореляцію між показаннями приладу та кінцевим (що має бути повідомленим) результатом.

Калібрування монітора і його експлуатація повинна здійснюватися в приміщенні, яке забезпечує відсутність інтенсивного зовнішнього освітлення екрану і тим більше якесь забарвлення цього освітлення. Вікна повинні бути затемнені, стіни пофарбовані в нейтральний сірий колір. Колірна температура освітлення приміщення повинна бути близька до колірної температури екрана монітора. Калібрування проводиться спектрофотометром або іншими наявними калібраторами (рисунки 11,12).

Рис. 11. Калібратор ColorVision Spyder3Elite [S3EL100] (Datacolor) <#"586048.files/image010.gif">

Рис. 12. Калібратор Colorvision Spyder2PRO, S2P100

Використовуваний комп'ютер:

Модель: Intel

Тип процесора: Intel(R)Core(TM) Core 2 Quad Q6600

Швидкість процесора: 2.40 GHz

Об'єм кеш-пам'яті: L1х4MB, L2х4MB

Об'єм оперативної пам'яті: 2 GB

Операційна система: Microsoft Windows 7

Текстова інформація вводиться з використанням ПЗ Microsoft Office - MS Word, або безпосередньо в програмі верстки.

Обробка образотворчої інформації - корекція градації, облік профілю друкарського процесу, базова і селективна колірна корекція - проводиться в програмі Adobe Photoshop.

Верстка, трепінг, спуск шпальт і PostScript-файл для виводу на CtP-пристрій створюються в програмі верстки Adobe InDesign.

Кольоропроба виводиться з PostScript-файла.

5. Введення та обробка графічної та текстової інформації

5.1 Введення графічної інформації

Зображення, що використовується для створення візитки піцерії та запрошувальної листівки отримані двома способами: відскановані із оригіналу, створені в програмі роботи з графікою Photoshop.

Для сканування та оцифровки оригіналу використовувався сканер, що є сумісним приладом бази HP Deskjet F2180.

Характеристики сканера:

Тип сканера: планшетний

Оптична роздільна здатність: 1200×1200 dpi

Тип сканую чого елемента: CIS-лінійка

Швидкість сканування: 8 коп/хв

Глибина кольору: 48 біт

Максимальний розмір сканування: 216×297 мм

Щоб отримати цифровий оригінал використовувалась спеціалізована програма ABBY FineReader 7.0, яка дає змогу зручно отримувати зображення із пристрою сканера, обробляти їх та зберігати у необхідному форматі.
