1-3
Задание: по исходным данным варианта №52 произвести выбор следующего
оборудования для системы электроснабжения предприятий (рисунок): трансформаторы
T1, Т3, выключатели Q1, Q2, Q4,
кабельную линию W2, разъединителей
QS1, QS2, электродвигателей M1, M2.
Материал жилы кабеля: медь.
Место прокладки кабеля: в воде.

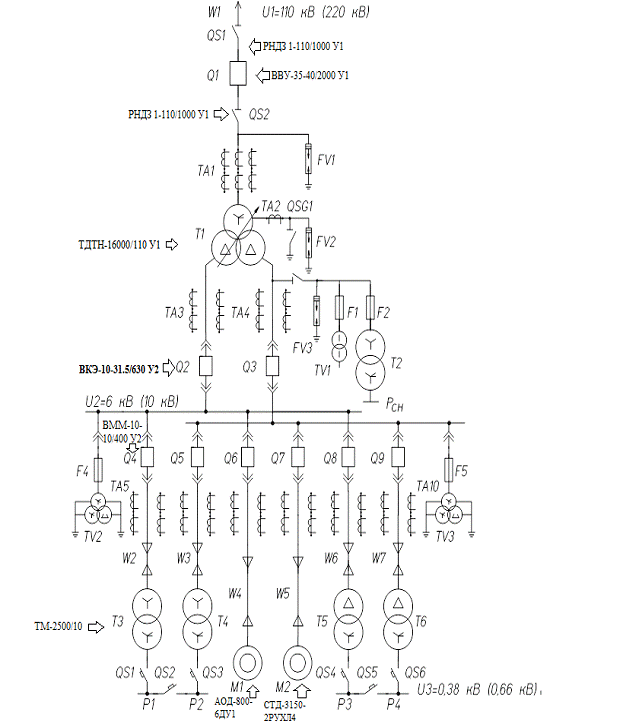

Схема электрической подстанции
Выбор электродвигателей М1 и М2
Для выбора силового трансформатора Т1 необходимо учесть всю мощность,
протекающую через него, поэтому необходимо произвести расчёт и выбор двигателей
М1 и М2.
. Выбор электродвигателя производится по номинальной мощности и по
номинальному напряжению: РМ и U2.
Данные для выбора двигателя М1: РМ1=630 кВт; Uн=10 кВ.
Условия выбора:
Uн.м
1≥U2; P н.м 1≥Рм1,
где Uн.м - номинальное напряжение двигателя по
паспорту; P н.м - номинальная мощность на валу
двигателя по паспорту. Из справочника выбираем асинхронный двигатель типа
СТД-800-2ЗУХЛ4
Таблица 2 - Параметры двигателя М1
Параметры
|
СТД-800-2ЗУХЛ4
|
Установки
|
Uн=10 кВ
|
U2=10 кВ
|
Рн=800 кВт
|
Рм= 630 кВт
|
cosφ=0,9
|
|
КПД=96%
|
|
а) Рассчитаем активную мощность электродвигателя Pэл.м, потребляемую из сети:
Pэл.м1 = Pн.м /КПД = 800 / 0.96 = 842.99 кВт
б) Рассчитаем полную мощность Sэл.м1 электродвигателя, потребляемую из сети:
Sm1= Pm1/cosφ = 842.99 / 0.9 = 1003.56 кВ∙А
в) Рассчитаем номинальный ток электродвигателя Iн.м1:
Iном.м1 = Sm1*1,5/√3∙Uном = 1003.56*1,5 /√3∙10 = 86,91 А
Данные для выбора двигателя М1: РМ1=2500 кВт; Uн=10 кВ.
Условия выбора:
Uн.м
1≥U2; P н.м 1≥Рм1,
где Uн.м - номинальное напряжение двигателя по
паспорту; P н.м - номинальная мощность на валу
двигателя по паспорту. Из справочника выбираем синхронный двигатель типа
СТД-3150-2РУХЛ4.
Таблица 3 - Параметры двигателя М2
Параметры
|
СТД-3150-2РУХЛ4
|
Установки
|
Uн=10 кВ
|
U2=10 кВ
|
Рн=3 150 кВт
|
Рм= 2500 кВт
|
cosφ=0,9
|
|
КПД=97,3%
|
|
а) Рассчитаем активную мощность электродвигателя Pэл.м, потребляемую из сети:
Pэл.м1 = Pн.м /КПД = 3150 / 0.973 = 3237.4 кВт
б) Рассчитаем полную мощность Sэл.м1 электродвигателя, потребляемую из сети:
Sm1= Pm1/cosφ = 3237.4 / 0.9 = 3597 кВ∙А
в) Рассчитаем номинальный ток электродвигателя Iн.м1:
Iном.м1 = Sm1*1,5/√3∙Uном = 3597*1,5 /√3∙10 = 311,5А
Выбор
силового трансформатора Т1
Необходимо найти полную мощность, протекающую через трансформатор:
Sсум = Sм1+Sм2+(Р1+Р2+Р3+P4+Рсн)/cosφ = 11612 кВА.
По суммарной мощности Sсум = 11612 кВА и по напряжению
установки выбираем трансформатор исходя из следующих условий (таблица 4).
Таблица 4 - Условия выбора трансформатора Т1
Uвн≥Uуст.в
|
Uуст.в = 110 кВ
|
Uнн≥Uуст.н
|
Uуст.н = 10 кВ
|
Sн.тр≥Sрасч.тр
|
Sрасч.тр= 11612 кВА
|
Таблица 5 - Параметры трансформатора Т1
Параметры
|
ТРДН-25000/110
У1
|
Установки
|
Uвн = 115 кВ
|
Uуст.в = 110 кВ
|
Uнн = 11 кВ
|
Uуст.н = 10 кВ
|
Sн = 25000 кВА
|
Sрасч.тр= 11612 кВА
|
Выбираем из справочника трансформатор типа ТРДН-25000/110 У1.
Данный трансформатор удовлетворяет предъявленным требованиям.
Максимальная мощность трансформатора с учётом перегрузки:
где Sн.тр - номинальная мощность, передаваемая
по сети через трансформатор
Sраб.мах=1,5·16000=24000 кВА,
Определим ток, протекающий по обмоткам трансформатора по высокой и низкой
обмоткам, используя следующую формулу:
I=Sтр/(√3·U).
Максимальный ток, протекающий по высоковольтной стороне силового
трансформатора:
Iраб.мах(вн)=1.5*25000/(√3·110)=196 А
Максимальный ток, протекающий по низковольтной стороне силового
трансформатора
Iраб.мах(нн)=1.5*25000/(√3·10)=2165 А
Выбор силового трансформатора Т3
электродвигатель трансформатор кабель выключатель
Полная мощность, передаваемая через трансформатор потребителю в
нормальном режиме:
Sуст.тр=Р1/cosφ=1900/0.87= 2183 кВ∙А
По подключенной мощности Sуст=240 кВА и напряжению установки
выбираем трансформатор исходя из следующих условий выбора (таблица 6)
Таблица 6 - Условия выбора силового трансформатора Т3
Uвн≥Uуст.в
|
Uуст.в = 10 кВ
|
Uнн≥Uуст.н
|
Uуст.н = 0,38 кВ
|
Sн.тр≥Sрасч.тр
|
Sрасч.тр= 2183 кВА
|
Из (1, табл. 3.4, с.126) выбираем трансформатор типа. ТМ-2500/10
Таблица 7 - Параметры силового трансформатора Т3
Параметры
|
ТМ-2500/10 У1
|
Установки
|
Uвн = 10 кВ
|
Uуст.в = 10 кВ
|
Uуст.н = 0,4 кВ
|
Uуст.н = 0,38 кВ
|
Sн = 2500 кВА
|
Sуст=2183 кВА
|
Максимальная мощность трансформатора с учётом перегрузки:
Sраб.мах=1,5·Sн.тр,
где Sн.тр - номинальная мощность, передаваемая
по сети через трансформатор.
Sраб.мах=1,5·2500=3750 кВА.
По условию проверки на перегрузочную способность, когда T4 выводится в
ремонт или повреждается и отключается:
= Sном_А / Sном_T3= (P1+P2)/ Sном_T3=(1900+1850)/2500= 1.5
Для выбранного трансформатора Kn≤1,5 что соответствует предъявляемым
требованиям.
Таким образом, выбранный трансформатор удовлетворяет заданным условиям.
Определим ток, протекающий по обмоткам трансформатора по высокой и низкой
обмоткам, используя следующую формулу:
I= Sн.тр/(√3·U).
Номинальный рабочий ток, протекающий по высоковольтной обмотке
трансформатора:
Iн.тр=2500/(√3·10)=626 А.
Максимальный ток, протекающий по высоковольтной стороне силового
трансформатора:
Iраб.мах(вн)= 1.5∙Sном_T3/√3∙Uном= 1.5∙2500/ √3 ∙ 10= 216 А
Максимальный ток, протекающий по низковольтной стороне силового
трансформатора:
Iраб.мах(нн)= 1.5∙Sном_T3/√3∙Uном = 1.5 ∙2500/√3 ∙0.4 = 5 697.4 А
Выбор
кабеля W2
Выбор кабеля производится по экономической плотности тока.
Ток рабочего нормального режима Iн= 626 А.
Ток рабочего максимального режима с учётом возможной перегрузки
трансформатора (из предыдущих расчётов): Iраб.мах=216 А.
Выбор производим, учитывая условия прокладки кабеля (см. исходные
данные). Jэк=3,1 А/мм2.
По экономической плотности тока Jэк находим площадь сечения:
Sэ= Iраб.мах/Jэк=216/3,1=69 мм2.
Выбрано стандартное сечение кабеля S=70 мм2.
Таблица 8 - Параметры кабеля W2
Параметры
|
Кабеля
|
Установки
|
Uн = 10 кВ
|
Uуст = 10 кВ
|
S = 70 мм2
|
Sэ= 69 мм2
|
Iдоп =375
А
|
Iраб.мах=216 А
|
Произведём проверку выбранного кабеля на выполнение условия:
Iраб.мах
< Iдоп,
где Iраб.мах - максимальное значение тока при
эксплуатации кабеля;
Iдоп =375 А ≥ Iраб.мах= 216 А
Iраб.мах
≤ Iдоп - условие выполняется.
Для прокладки применяется кабель марки БбШв.
Условие выбора:
Uн≥Uуст; Iн≥ Iраб.мах.
Заданным параметрам удовлетворяет выключатель типа ВВУ-35-40/2000 У1
(ХЛ)1 и разъединители РНДЗ-110/1000 У1.
Таблица 9 - Параметры выключателя Q1, разъединителей QS2 и QS2
Параметры
|
Выключателя Q1
|
Разъединителя QS1
|
Установки QS2
|
Uн=110 кВ
|
Uн=110 кВ
|
Uуст= 110 кВ
|
Iн=2000 А
|
Iн=1000
А
|
Iуст=196 А
|
Выбор
выключателя Q2
Выбор выключателя Q2
производится по ранее найденному току рабочего максимального режима Iраб.мах и напряжению установки.
Условие выбора:
Uн≥Uуст; Iн≥ Iраб.мах.
Таблица 10 - Параметры выключателя Q2
Параметры
|
ВЭ-10-2500-20 У3
|
установки
|
Uн = 10 кВ
|
Uн = 10 кВ
|
Iраб.max
= 2500 А
|
Iраб.max
= 2165 А
|
Выбор
выключателя Q4
Выбор выключателя Q4
производится по ранее найденному току рабочего максимального режима Iраб.мах и напряжению установки.
Условие выбора:
Uн≥Uуст; Iн≥ Iраб.мах.
Таблица 11 - Параметры выключателя Q4
Параметры
|
ВММ-10-10/400 У2
|
установки
|
Uн = 10 кВ
|
Uн = 10 кВ
|
Iраб.max = 400 А
|
Iн = 216 А
|
Выбор
разъединителя QS1 на низкой стороне Т3
Таблица 12 - Параметры разъединителя QS1 на низкой стороне Т3
Параметры
|
ЭО 40С
|
установки
|
Uн = 0.38 кВ
|
Uн = 0,66 кВ
|
Iраб.max
= 6300 А
|
Iн = 5697 А
|
Библиографический список
1. Неклепаев
Б.Н., Крючков И.П. Электрическая часть электростанций и подстанций. Справочные
материалы для курсового и дипломного проектирования: Учеб. пособие для вузов.
4-е изд., перераб. и доп. М.: Энергоатомиздат, 1989. 608 с.
2. Николаев
М.Ю., Горюнов В.Н., Грунин В.К., Никитин К.И., Петрова Е.В., Вырва А.А. Основы
составления главных схем электрических подстанций: Учебное пособие; под общ.
Ред. М.Ю. Николаева. - Омск: Изд-во ОмГТУ, 2009. - 88 с.
