Организация безопасности движения на автомобильном транспорте

Оглавление

Исходные данные

1. Исследование интенсивности движения

.1 Расчет интенсивности по направлениям

.2 Схема перекрестка и выводы по соответствию геометрических размеров перекрестка

.3 Построение картограмм интенсивности транспортных потоков

.4 Расчет необходимого количества полос

. Анализ сложности условий движения

.1 Построение карты маневров

.2 Определение степени сложности перекрестка и количества максимальных столкновений

. Обоснование введения светофорного регулирования

.1 Распределение транспортных потоков по направлению

.2 Обоснование введения светофорного регулирования

.3 Разработка схем пофазного регулирования

.4 Условия улучшения движения на перекрестке

. Расчет длительности цикла работы светофора

.1 Определение потоков насыщения

.2 Определение фазовых коэффициентов

.3 Определение длительности промежуточных тактов

.4 Определение длительности цикла регулирования

4.5 Корректировка длительности цикла регулирования

5. Оценка качества схемы движения

.1 Определение степени насыщения направления движения

.2 Определение продолжительности задержки транспортного средства на перекрестке

Заключение

Исходные данные

Таблица 1. Интенсивность движения транспортных потоков

Интенсивность движения по направлениям, авт/ч

I

II

III

IV

A

B

C

A

B

C

A

B

C

A

B

C

27

83

60

63

273

110

23

107

67

80

317

53


Таблица 2. Интенсивность движения пешеходных потоков и дорожные условия

qпеш I, чел/ч

qпеш II, чел/ч

qпеш III, чел/ч

qпеш IV, чел/ч

Число полос

Уклон проезжей части по направлениям, %





I (I’)

II (II’)

III (III’)

IV (IV’)

I

II

III

IV

1380

1460

1220

1390

1

2

1

2

+1.0

+0.4

-1.2

+0.3


Таблица 3. Состав транспортных потоков

Состав потока по видам транспортных средств, %

I и III направления

II и IV направления

легковые

автобусы

Сочлененные автобусы

грузовые

автопоезда

троллейбусы

легковые

автобусы

Сочлененные автобусы

грузовые

автопоезда

троллейбусы

65

9

2

17

4

3

66

17

6

7

1

3




. Исследование интенсивности движения



1.1 Расчет интенсивности по направлениям


Интенсивность движения смешанного потока определяется по формуле:

,

где Иij - входящий транспортный поток по i-му направлению j-ой составляющей,

%к - процент к-го вида транспорта, входящего в расчетный поток,

Кпрк - коэффициент приведения к-го вида транспорта, входящего в расчетный поток:

Кпр

Автомобили

1

легковые

1,5 - 3,5

грузовые

2 - 3,5

автобусы

4

сочлененные автобусы

2,0-6,0

автопоезд

3,5

троллейбус


I направление:

;

;

;

II направление:

;

;

;

III направление:

;

;

;

IV направление:

;

;

.

Определение интенсивности движения по полосам:

Ипрi=Σ ИпрАi+ Σ ИпрВi+ Σ ИпрСi

ИпрI = 42,79+131,5+95,1=269,39 ;

ИпрII = 106,47+461,37+185,9=753,74 ;

ИпрIII = 36,45+169,59+106,19=312,23 ;

ИпрIV = 135,2+535,73+89,5=760,43 .

1.2 Схема перекрестка и выводы по соответствию геометрических размеров перекрестка

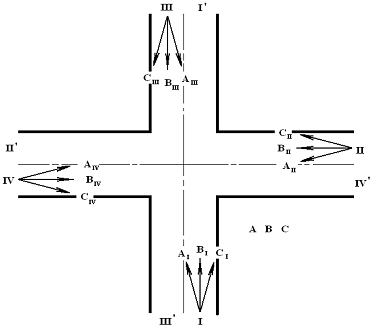

Рисунок 1 - Схема перекрестка

Исходя из расчета интенсивности движения по полосам, дороги, входящие в перекресток можно причислить к типу магистральных улиц общегородского значения с регулируемым движением УРД.

Таблица 1 - Параметры магистральных улиц общегородского значения с регулируемым движением

Расчетная скорость движения, км/ч

Скорость движения транспортного потока, км/ч

Расчетная интенсивность движения, прв.ед/ч на полосу

Ширина полосы движения, м

Всего полос движения

Наименьшая ширина пешеходной части тротуара, м

60

45

500

3,50

2-6

3,00





.3 Построение картограмм интенсивности транспортных потоков


На основе полученных данных строим немасштабную картограмму интенсивности транспортных и пешеходных потоков.

Немасштабная картограмма интенсивности движения представлена в Приложении А.



.4 Расчет необходимого количества полос


In=269/500=1 полоса

I’n=453/500=1 полоса

IIn=753/500=2 полосы

II’n=610/500=2 полосы

IIIn=312/500=1 полоса

III’n=356/500=1 полоса

IVn=760/500=2 полосы

IV’n=667/500=2 полосы



. Анализ сложности условий движения



.1 Построение карты маневров


Карта маневров строится для выявления критических точек.

Критическая точка - это место, где в одном уровне пересекаются, сливаются или отклоняются транспортные потоки или пересекаются транспортные и пешеходные потоки.

Карта маневров представлена в Приложении Б.

О - отклонение; С - слияние; П - пересечение.



.2 Определение степени сложности перекрестка и количества максимальных столкновений


Количество максимальных столкновений в точке равно минимальной интенсивности двух конфликтующих потоков.

Расчет ведем в табличной форме.

Таблица 2 - Расчет максимального количества столкновений

№ точки

Конфликтующие потоки

Количество max столкновений

П1

BIВII

131

П2

BII BIII

169

П3

ВIII BIV

169

П4

BIV BI

131

С5

BI CI

95

С6

BIV CI

95

О7

BII CII

185

С8

BI CII

185

О9

BIII CIII

106

С10

BII CIII

106

О11

BIV CIV

89

С12

BIII CIV

89

О13

BI AI

42

П14

BIV AI

42

П15

AI BIII

42

С16

AI BII

42

О17

BI AII

106

П18

AII BI

106

П19

AII AI

42

П20

AII BIV

106

С21

AII BIII

106

О22

AIIIBIII

36

П23

AIII BII

36

П24

AIII AI

36

П25

AIII AII

36

П26

AIII AI

36

П27

AIIIBI

36

С28

AIII BIV

36

О29

AII AIV

36

П30

AIV BIII

135

П31

AIV AII

106

П32

AIV AIII

36

П33

AIV AI

42

П34

AIV AII

106

П35

AIV BII

135

С36

AIV BI

131






Таблица 3 - Расчет максимального количества конфликтов с пешеходным потоком

№ точки

Конфликтующие потоки

Количество max столкновений

1

qпешI III’

365

2

qпешI I

269

3

qпешII IV’

667

4

qпешII II

753

5

qпешIII I’

453

6

qпешIII III

312

7

qпешIV II’

610

8

qпешIV IV

760



∑=4189



Степень конфликтности перекрестка:

m=1О+3С+5П балл

где 1; 3; 5 - балл опасности;

О, С, П - количество конфликтных точек.

О - 8; С - 8; П - 20.

баллов

Т. к. степень конфликтности m лежит в пределах 80< m≤150, то данный перекресток считается сложным.





. Обоснование введения светофорного регулирования



.1 Распределение транспортных потоков по направлению





а)                                     б)

Рисунок 3 - Распределение потоков по полосам движения.

а) для направления I,III б) для направления II,IV

Схема перекрестка после распределения транспортных потоков по полосам представлена в приложении В.

Определяем степень сложности перекрестка и количество максимальных столкновений.

Таблица 4 - Расчет максимального количества столкновений

№ точки

Конфликтующие потоки

Количество max столкновений

П1

BIВII

131

П2

BII BIII

131

ВIII BIV

169

П4

BIV BI

169

С5

BI CI

169

С6

BIV CI

169

О7

BII CII

131

С8

BI CII

131

О9

BIII CIII

95

С10

BII CIII

95

О11

BIV CIV

185

С12

BIII CIV

131

О13

BI AI

106

П14

BIV AI

106

П15

AI BIII

89

С16

AI BII

89

О17

BI AII

42

П18

AII BI

42

П19

AII AI

42

П20

AII BIV

42

С21

AII BIII

42

О22

AIIIBIII

106

П23

AIII BII

106

П24

AIII AI

42

П25

AIII AII

106

П26

AIII AI

106

П27

AIIIBI

106

С28

AIII BIV

36

О29

AII AIV

36

П30

AIV BIII

36

П31

AIV AII

36

П32

AIV AIII

36

П33

AIV AI

36

П34

AIV AII

36

П35

AIV BII

36

С36

AIV BI

135

П37

AIVBIII

135

П38

AIVAII

106

П39

AIVAIII

36

П40

AIVAI

42

П41

AIVBII

135

П42

AIVAII

106

П43

AIVBII

135

С44

AIVBI

131






Степень конфликтности перекрестка:

m=1О+3С+5П балл

где 1; 3; 5 - балл опасности;

О, С, П - количество конфликтных точек.

О - 8; С - 8; П - 21.

баллов

Т. к. степень конфликтности m лежит в пределах 80< m≤150, то данный перекресток считается сложным.

В приложении Г представлены сечения перекрестка с распределением транспортных средств по полосам.



.2 Обоснование введения светофорного регулирования


Для введения светофорного регулирования необходимо выбрать совокупность критериев.

. Сочетание интенсивности по главной и второстепенной дороге.

За главную дорогу принимается дорога с большим количеством полос. В случае если количество полос одинаковое то за главное принимается максимальное. Я принимаю за главное направление II-IV.

Следовательно, принимаем второстепенную дорогу по направлению I-III.

Так как интенсивность по главной и второстепенной дорогам больше табличных данных, т. е. 1161 пр.авт./час > 900 пр.авт./час; 1271 пр.авт./час > 100 пр.авт./час, следовательно, введение светофорного регулирования оправдано.

. Сочетание интенсивностей конфликтующих транспортных и пешеходных потоков.

Так как по дороге в двух направлениях движется более 1000 пр.авт./час), а улицу переходят в одном наиболее загруженном направлении более 150 чел. в час, следовательно, введение светофорного регулирования оправдано.





.3 Разработка схем пофазного регулирования


Введение светофорного регулирования преследует 2 цели:

.        Уменьшение числа конфликтов.

.        Уменьшение числа задержек транспортных средств.

Выбор фаз регулирования зависит от удачного сочетания времени задержек и количества конфликтов.

Рекомендации по совмещению потоков в фазе:

.        Не выпускать с одной полосы транспортные средства, движение которых предусмотрено в разных фазах, т.е. закрепить полосы за определенным характером движения;

.        Стремиться к равномерной загрузке полос (примерно 600-700 авт/ч на 1 полосу);

.        При количестве полос 3 и более рассмотреть возможность поэтапного перехода пешеходов через перекресток;

.        Совмещать в одной фазе левоповоротный поток не более 120 авт/ч и конфликтующий встречный ему прямой поток;

.        Совмещать в одной фазе поворотные потоки не превышающие 120 авт/ч и пешеходные потоки - 900 чел/ч;

.        Стремиться к наименьшему количеству фаз в цикле.

Т. к. в нашем случае количество пешеходов больше 900 чел/час, то принимаем 3-х фазный цикл (с выделенной пешеходной фазой).

Схема 3-х фазного цикла работы светофора с выделенной пешеходной фазой представлена в Приложении Б.



.4 Условия улучшения движения на перекрестке


Оценка конфликтности перекрестка при введении светофорного регулирования

I фаза:

О=4; П=4; С=2.


Таблица 5. Максимальное количество столкновений:

№ точки

Конфликтующие потоки

Количество max столкновений

О1

ВII СII

186

С2

АII AIV

106

П3

BII AIV

136

О4

ВII AII

106

П5

ВII AIV

136

П6

ВIV AII

106

О7

ВIV AIV

136

П8

ВIV AII

106

О9

BIV CIV

89

С10

CIVAII

89



 фаза:

О=4; П=2; С=0.


Таблица 6. Максимальное количество столкновений:

№ точкиКонфликтующие потокиКоличество max столкновений



O1

BI CI

95

O2

BI AI

42

П3

АI BIII

42

П4

BI AIII

37

O5

ВIII CIII

106

О6

BIII AIII

37





Вывод: При введении пофазного светофорного регулирования число столкновений уменьшилось с 4027 до 359 и степень опасности перекрестка стала простой, т.к. в обеих фазах < 40 баллов.

4. Расчет длительности цикла работы светофора

транспортный поток перектресток светофорный

4.1 Определение потоков насыщения


Момент насыщения - максимальная интенсивность при полностью заполненной фазе. На момент насыщения оказывают влияние условия дороги: освещенность, состояние дорожного покрытия, боковая видимость и т.д. Принимаем, что условия средние, значит, .

Считается отдельно для прямого и для смешанного направлений.

Момент насыщения корректируется в зависимости от расчетного приведенного уклона перед перекрестком. На спуске момент насыщения увеличивается на 3% на каждый 1% уклона. На подъеме момент насыщения уменьшается на 3% на каждый 1% уклона.

Для смешанного потока:

,

где а, в, с - левоповоротный, прямой и правоповоротный поток в % от общей интенсивности по расчетному направлению.

I фаза:

aIV = 0,33;’IV = 0,66;’’IV = 0,75;IV = 0,24.

II = 0,31;’II = 0,68;”II=0,55II=0,44

Поправка на уклон:

II фаза:

aI=0,15I = 0,5;I = 0,35.

=0,11=0,54=0,33

Поправка на уклон:



4.2 Определение фазовых коэффициентов


Фазовый коэффициент характеризует загрузку перекрестка в данной фазе регулирования, он определяется по формуле:

,

где  - расчетная интенсивность по направлению;

 - соответствующий момент насыщения.

I фаза:

II фаза:

За расчетный фазовый коэффициент принимаем максимальный коэффициент фазы: , .

.



.3 Определение длительности промежуточных тактов


Длительность промежуточного такта должна быть такой, чтобы автомобиль, подходящий к перекрестку со скоростью свободного движения при смене сигнала с зеленого на желтый мог либо остановиться у стоп-линии, либо успеть пересечь перекресток. Остановиться у стоп-линии автомобиль может только в том случае, если расстояние от него до стоп-линии будет больше расстояния видимости дороги.

В ситуации промежуточного такта необходимо учитывать, что автомобиль, находящийся в противофазе также может начать движение, следовательно, учитывается ситуация возможности предотвращения конфликта между автомобилями заканчивающими движение. Точка пересечения траекторий образует дальнюю конфликтную точку (ДКТ).

,

где  - среднее замедление автомобиля на перекрестке,  м/с2, принимаем  м/с2;

 - длина автомобиля, для данного транспортного потока м;

 - скорость движения автомобиля, км/ч,

 - расстояние от стоп-линии до ДКТ.

Расчет ДКТ представлен в приложении Е.

м

м

Время потерь в фазе считаем по формуле:


где  - время задержки старта на зеленый сигнал светофора в i-ой фазе, ;

 - время разъезда автомобилей на желтый сигнал светофора, ;

Потерянное время в цикле определяем по формуле:



4.4 Определение длительности цикла регулирования

Время цикла с выделенной пешеходной фазой определяем по формуле:


где

где  - фазовый коэффициент некорректируемой транспортной фазы;




Эффективное время определяем по формуле:


Время основного такта в i-ой фазе определяем по формуле:




5. Оценка качества схемы движения

Критерием оценки качества различных вариантов схем регулирования на перекрестке служат следующие показатели:

.        Среднее время задержки транспортных средств

.        Максимальная длина очереди

.        Вероятность возникновения ДТП

.        Степень насыщения направления движения



.1 Определение степени насыщения направления движения


Степень насыщения определяем по формуле:


Фаза I:









Фаза II:





5.2 Определение продолжительности задержки транспортного средства на перекрестке

Величину транспортной задержки по i-му направлению определяем по формуле:


где - эффективная доля в данной фазе цикла регулирования;


Фаза I:

Фаза II:



Заключение


При введении пофазного светофорного регулирования число столкновений уменьшилось с 4027 до 1196 и степень опасности перекрестка стала простой m=34.

По результатам расчетов степени насыщения и продолжительности задержки транспортных средств на перекрестке было выявлено, что средняя задержка транспортных средств больше чем длительность основного такта, значит все транспортные средства не смогут покинуть перекресток. В этом случае считаем, перекресток является неоптимальным и следует увеличить количество полос, запретить проезд грузовому транспорту либо построить подземный пешеходный переход.

Похожие работы на - Организация безопасности движения на автомобильном транспорте



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
