Жесткость кузова
Введение
Жесткость кузова - это его свойство упруго
сопротивляться внешним статическим и динамическим нагрузкам, возникающим в
процессе эксплуатации автомобиля. Чем выше жесткость, тем лучше управляемость и
маневренность машины, особенно на высоких скоростях. С увеличением жесткости
повышается комфортность автомобиля - за счет снижения вибраций, отсутствия
скрипов панелей и обивки салона, и т.д. Вот почему кузова современных
автомобилей стремятся делать более жесткими.
При проектировании автомобиля рассчитывается
несколько типов жесткости кузова - на кручение и на изгиб (продольная и
поперечная). Способность кузова сопротивляться действующим на нее рабочим
нагрузкам характеризуется при изгибе значением максимального прогиба, а при
кручении - углом закручивания на длине базы. Однако полученные в результате
расчета или испытания на стенде максимальный прогиб и угол закручивания на
длине базы не могут быть использованы для сравнения данного кузова с кузовами
других автомобилей, имеющих другую базу и иную номинальную нагрузку.
Поэтому введены понятия удельной крутильной и
изгибной жесткостей. Удельная крутильная жесткость кузова характеризует
сопротивление кузова закручиванию и представляет собой отношение крутящего
момента к углу закручивания кузова на длине базы автомобиля, умноженное на
размер базы. Для легковых автомобилей удельная крутящая жесткость кузова
составляет 130…300 Н*м2/˚. Удельная изгибная жесткость кузова
характеризует изгиб кузова в вертикальной плоскости и представляет собой
отношение нагрузки к прогибу кузова, умноженному на размер базы автомобиля в
третьей степени. Для легковых автомобилей удельная изгибная жесткость кузова
находится в пределах 850…2200 Н*м3/˚.[1]
Жесткость во многом зависит от типа кузова
(седан, хэтчбек и др.), конструкции ("геометрии" и способа крепления
крыльев, бамперов), размеров машины, количества дверей, величины оконных
проемов и даже положения спинок задних сидений. Имеет значение способ крепления
лобового и заднего стекол: их вклеивание увеличивает общую жесткость кузова на
20-40%. Улучшают эту характеристику и дополнительные силовые элементы -
например, распорки-усилители между задними или передними чашками стоек
подвески.
Большинство современных легковых автомобилей
имеет неразъемные стальные несущие кузова бескаркасной конструкции, что снижает
их массу. Жесткость таких кузовов обеспечивается наличием в них специальных
элементов - лонжеронов, продольных и поперечных балок. Для увеличения жесткости
кузовов из тонколистовой стали широко применяются сварные коробчатые детали, а
также силовые распорки и стойки, которым придают определенную форму и сечение.
Наибольшая жесткость у кузовов типа седан, меньшая - у хэтчбеков и удлиненных
кузовов универсалов. Дополнительному усилению кузова обычно подвергаются
спортивные машины: на них устанавливаются добавочные усилители-распорки, а в
салоне - силовой каркас безопасности из тонкостенных стальных труб.
После 4-6 лет эксплуатации автомобиля жесткость
кузова заметно уменьшается из-за коррозии металлических элементов - как
силовых, так и облицовки. Особенно быстро ржавчина поражает тонколистовые
детали, соединенные точечной сваркой. Нарушение жесткости несущих элементов
кузова снижает общую его прочность и может сделать дальнейшую эксплуатацию
автомобиля опасной.
Как влияют на жесткость некоторые элементы
автомобиля, можно проследить на примере ВАЗ-2111. При закрепленных спинках
задних сидений по сравнению с их разложенным состоянием жесткость кузова выше
на 29,4% (исходная равна 6501 Н·м/град). При установке дополнительной распорки-усилителя
задней балки (замкнутая U-образная дуга) жесткость увеличивается еще на
43,9%.[2]
Жесткость кузова можно оценить путем сравнения
этой характеристики у нового и старого автомобилей. Для этого, поддомкратив
кузов новой машины у заднего колеса в точке Б на некоторую высоту Н , измеряем
расстояние h от произвольно выбранной точки А кузова (у переднего колеса) до
земли. Такую же процедуру повторяем со старым автомобилем. Если при подъеме его
кузова в точке Б на высоту H величина h окажется меньше, чем у нового авто,
значит, кузов "скручивается", т.е. он потерял жесткость.
Оценить жесткость кузова можно и другим методом
- по величине линейных отклонений контрольных точек кузова от начального
положения. Машину поднимают домкратом до вывешивания одного из колес и следят
за изменением величин дверных зазоров. При достаточной жесткости кузова они не
должны меняться, а двери - заклинивать.
При стендовых испытаниях жесткость кузова
измеряется по величине усилия, вызывающего допустимую его деформацию. Если к
автомобилю, жесткость кузова которого составляет 6501 Н·м/град., приложить
скручивающее усилие в 1 тонну, то величина деформации не превысит 1,8 градуса.
Величины деформаций в условиях автопроизводства измеряются по специальной
методике с помощью тензометрических датчиков.
1. Способы
обеспечения жесткости кузовов

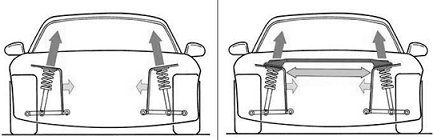

Распорка передняя.
Это - элемент силовой структуры
стоек крепления передней подвески.
Передние распорки - самый
распространённый вид укрепления кузова, его плюсы очевидны - простота
установки, небольшая цена, визуальная привлекательность и достаточно сильное
увеличение жесткости передней части автомобиля. Их назначение - снижать
деформацию и перемещение чашек кузова при повороте автомобиля. Результат
установки зависит от автомобиля. Если его конструкция в целом сбалансирована,
тогда результат, скорее всего, виден не будет. А для других данное устройство
рекомендуется категорически. Например, для ВАЗовского "десятого"
семейства. Там "гуляют" не только стойки, а деформируется весь щит
передка! Кстати, для него тоже есть специальный усилитель, но об этом позже. На
рынке сейчас можно наблюдать изобилие передних распорок, но принципиально
различается лишь материал и способ крепления.

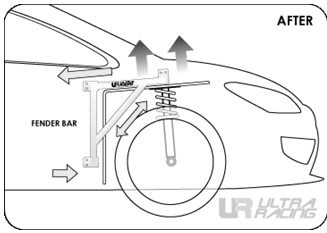

Косынки
Обычная распорка работает
исключительно на сжатие, но можно заставить работать её и на кручение, для
этого чашку дополнительно усиливают ещё одним элементом - косынками(
специальными толстыми стальными пластинами). В результате распорка начинает
работать ещё и на кручение. Косынками можно так же усилить места колёсных арок,
стоек подвески и рёбер жесткости всего кузова, в большинстве своём для этого
придётся разобрать почти пол машины, по крайней мере весь салон точно, поэтому
этот приём используется в основном на гоночных машинах.
Штанги
Кроме этого к дополнительному
элементу передних распорок можно отнести так называемые "штанги".
Штанга это особое подвижное крепление соединяющие двигатель и распорку, кроме
этой существуют штанги соединяющие двигатель с другими "крепкими"
элементами. Работает этот элемент главным образом при торможении двигателем и
резких стартах, эффект -уменьшение перемещений силового агрегата при экстремальных
нагрузках, уменьшение увода автомобиля при резком троганье с места, уменьшение
перемещений рукоятки рычага КПП, ну, и естественно повышение общей жесткости
кузова. К недостаткам применения штанг следует отнести повышение уровня шума в
салоне автомобиля
Нижняя распорка
Нижняя распорка уменьшает
перемещение кронштейна рычага передней подвески, снижает напряжение,
возникающее в кронштейне рычага и соединителе лонжерона с полом. Забирая часть
нагрузки на себя, распорка нижняя уводит детали кузова из зоны высоких
напряжений. В итоге улучшение управляемости, устойчивости, увеличение срока
службы кузова. Установка достаточно трудоёмка.
Задняя распорка
Уменьшает перемещение задних
стаканов крепления, увеличивает общую крутильную жесткость кузова. Результат:
улучшение управляемости, устойчивости. Главное, что надо учитывать: распорка
задняя дает эффект лишь в том случае, если она закреплена за силовые элементы
кузова, а не за промежуточные элементы (кронштейны крепления сидений,
например). Задняя распорка, тоже достаточно легко устанавливается и
демонтируется, но есть и отрицательные моменты: во первых это лишнее место в
грузовом отсеке, во-вторых есть подводные камни, задняя распорка может увеличить
недостаточную поворачиваемость особенно если задняя часть машины укреплена ещё
какими-то элементами. Если на машине стоит стоковая подвеска лучше отказаться
от укрепления зада или укрепить его только одним усиливающим жесткость
элементом.
Кроме распорок существуют ещё
множество путей укрепления кузова - увеличение сварных швов, усиленные
подрамники, стабилизаторы поперечной устойчивости и поперечины, различные
усиливающие элементы в слабых по жесткости местах, разработанные под конкретную
модель и, конечно, каркасы.
Увеличение сварочных швов и
вварные элементы.
Увеличение сварочных швов. Дело
в том, что кузов на конвейере сваривается точечной сваркой, т.е. между точками
сварки остаются промежутки. Естественно чем эти точки расположены плотнее, тем
жестче конструкция. Однако увеличению их препятствует технологические проблемы
в производстве и сложность их выполнения без спец.инструмента. Но эту проблему
легко устранить квалифицированному сварщику с достойным оборудованием. Главное
не нарваться на неквалифицированного сварщика и не нарушить физику кузова. Так
же распространено приваривание новых дополнительных железных элементов в слабые
участки кузова.

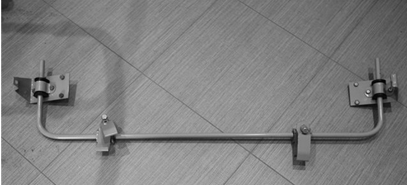

Стабилизаторы и поперечины
Эти агрегаты присутствуют и в
стоке и имеют много свойств, которые влияют на управляемость, комфорт, так что
обычно на заводских машинах стоят промежуточные, так сказать не слишком мягкие,
не слишком жесткие. Варианта по их усовершенствованию два - усиление и замена.
Побочные действия - повышение шума, чувствительность к неровностям и всё те же
положительные свойства: управляемость и жесткость. Категорически не
рекомендуется устанавливать стабилизаторы, поперечины в тандеме с задней
распоркой особенно на стоковую подвеску.

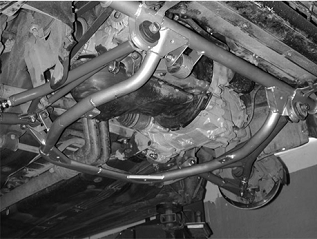

Подрамники
Подрамники во многом схожи со
стабилизаторами и поперечинами, разница только в глобальности, для некоторых
версий подрамника понадобится серьёзные доработки всего передка автомобиля -
переварка и перерезка, переделываются стаканы и даже амортизаторы, а на вид
такие работы не слишком дружелюбны. Но зато эффект! Можно полностью изменить
геометрию подвески, улучшить стабилизацию за счет увеличения кастора, увеличить
колею а как следствие устойчивость и управляемость. Жесткость, естественно,
тоже возрастёт.

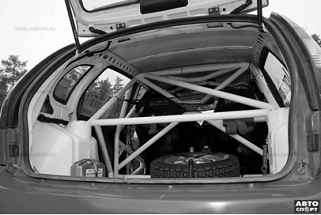

Каркас безопасности
автомобиль кузов
жесткость каркас
Каркас, в гоночном автомобиле,
выполняет не только свои прямые функции по защите пилота, но и великолепно
усиливает кузов. Он обязателен к применению в любом гоночном автомобиле,
разница только в его сложности( правда обязанность появилась не так давно в
1994 году, до этого установка каркаса была делом сугубо личным).Каркас
представляет собой сочетание жестко соединённых между собой стальных (сталь с
временным сопротивлением на разрыв не менее 45 кг/кв. мм) холоднотянутых
бесшовных труб, например 30ХГСА. По типу каркасы можно разделить грубо на две
категории: омологированные и не омологированные. Первые вы можете установить к
себе в автомобиль и вас могут допустить на официальные соревнования. Однако он
очень сложен и доставляет определённые трудности, о которых поговорим ниже.
Второй тип - это "гражданские" каркасы, проще и естественно дешевле.
Силовой агрегат жестко
соединенный с кузовом.
Еще в автоспорте широко
применяется такой приём увеличения жесткости кузова, как включение в его
силовую структуру агрегатов, например двигателя, коробки передач и главной
передачи. Это значит, что все они жестко соединены с кузовом, что так же очень
сильно увеличивает жесткость. Например подобные решения встречаются почти на
всех "формулах". Вообще же родоначальником данной идеи был
легендарный Колин Чемпмен, основатель фирмы "Лотус", который впервые
воплотил идею в жизнь на Лотусе-25 Формулы-1.
Народные способы.
Также существуют народные
способы, например: отверстия порогов и лонжеронов заполняются монтажной пеной.
Способ дешёвый и сердитый. В плюсах некоторое увеличение жесткости, в минусах -
отсутствие вентиляции и, как следствие, повышенная коррозионная активность. Так
же при замене данных деталей путём сварки возникает риск пожара.
Заключение
На жесткость кузова заметно
влияет и то, как именно установлен силовой агрегат. Поэтому разница в
результатах бывает выше у автомобилей классической компоновки - там жесткость
на кручение повышает балка передней подвески. А вот в переднеприводных машинах
с поперечным расположением двигателя и передней подвеской типа McPherson,
заметную прибавку может дать... спинка заднего сиденья! Например, в
"восьмерках" и "девятках" заднее сиденье увеличивает
жесткость кузова примерно на 1000 Нм/град из-за того, что спинка цельная и
жесткая, а на многострадальном десятом семействе спинка раздельная и эта 1000Нм
испаряется. Поэтому ВАЗ рекомендует владельцам, как можно реже ездить со
сложенным задним сиденьем - кузов при этом ослаблен и хуже сопротивляется
скручивающей нагрузке. На самом деле в тюнинге можно выделить двух врагов -
уменьшение веса и жесткость кузова, а это вещи друг друга взаимоисключающие,
борясь за уменьшение веса можно уменьшить жесткость, а что важнее вопрос не
однозначный.
