Гусеничний бульдозер-розпушник
МІНІСТЕРСТВО
ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
КИЇВСЬКИЙ
НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ
Кафедра
МОТП
Індивідуальна
робота з предмету:
«Системний
аналіз технічних конструкцій»
на
тему: «Гусеничний бульдозер-розпушник»
бульдозер технічний продуктивність потужність
Виконав: ст.групи
ПНМ-51
Янков К.А.
Перевірив:
Дєдов О.П.
Київ
2012
Гусеничний бульдозер-розпушувач D155A-3
Технічні характеристики
|
Виробник
та модель двигуна
|
Komatsu
SA6D14OE-2
|
|
Потужність
двигуна, кВт
|
225
|
|
Маса
агрегата, т
|
36,4
|
|
Об’єм
призми волочіння, м3
|
8,8
|
|
База,
мм
|
3210
|
|
Дорожній
просвіт, мм
|
485
|
|
Колія,
мм
|
2100
|
|
Тип
відвала
|
Півсферичний
|
|
Ширина
відвала, мм
|
3955
|
|
Висота
відвала, мм
|
1720
|
|
Максимальний
підйом відвала над рівнем грунту, мм
|
1250
|
|
Максимальне
заглиблення відвала нижче рівня грунту, мм
|
590
|
|
Тип
розпушувача
|
Одностояковий
|
|
Кількість
зубів
|
1
|
|
Максимальний
підйом зуба над рівнем грунту, мм
|
925
|
|
Максимальне
заглиблення зуба нижче рівня грунту, мм
|
1220
|
|
Габаритні
розміри бульдозера, мм: довжина ширина висота
|
8155
3955 3500
|
Гусеничний бульдозер-розпушувач D355A-3
Технічні характеристики
|
Виробник
та модель двигуна
|
Komatsu
SA6D155-4A
|
|
Потужність
двигуна, кВт
|
306
|
|
Маса
агрегата, т
|
53,9
|
|
Об’єм
призми волочіння, м3
|
15,1
|
|
База,
мм
|
3360
|
|
Дорожній
просвіт, мм
|
575
|
|
Колія,
мм
|
2260
|
|
Тип
відвала
|
Cферичний
|
|
Ширина
відвала, мм
|
4715
|
1875
|
|
Максимальний
підйом відвала над рівнем грунту, мм
|
1545
|
|
Максимальне
заглиблення відвала нижче рівня грунту, мм
|
700
|
|
Тип
розпушувача
|
Одностояковий
|
|
Кількість
зубів
|
1
|
|
Максимальний
підйом зуба над рівнем грунту, мм
|
1130
|
|
Максимальне
заглиблення зуба нижче рівня грунту, мм
|
1400
|
|
Габаритні
розміри бульдозера, мм: довжина ширина висота
|
7375
4715 4125
|
Гусеничний бульдозер-розпушувач D275A-2
Технічні характеристики
|
Виробник
та модель двигуна
|
Komatsu
SA6D170-4
|
|
Потужність
двигуна, кВт
|
301
|
|
Маса
агрегата, т
|
48,9
|
|
Об’єм
призми волочіння, м3
|
12,8
|
|
База,
мм
|
3450
|
|
Дорожній
просвіт, мм
|
507
|
|
Колія,
мм
|
2260
|
|
Тип
відвала
|
Півсферичний
|
|
Ширина
відвала, мм
|
4300
|
|
Висота
відвала, мм
|
1910
|
|
Максимальний
підйом відвала над рівнем грунту, мм
|
1505
|
|
Максимальне
заглиблення відвала нижче рівня грунту, мм
|
660
|
|
Тип
розпушувача
|
Одностояковий
|
|
Кількість
зубів
|
1
|
|
Максимальний
підйом зуба над рівнем грунту, мм
|
870
|
|
Максимальне
заглиблення зуба нижче рівня грунту, мм
|
1300
|
|
Габаритні
розміри бульдозера, мм: довжина ширина висота
|
9085
4300 3955
|
Гусеничний бульдозер-розпушувач D375A-3
Технічні характеристики
|
Виробник
та модель двигуна
|
Komatsu
SA6D170-4
|
|
Потужність
двигуна, кВт
|
391
|
|
Маса
агрегата, т
|
66,9
|
|
Об’єм
призми волочіння, м3
|
18,5
|
|
База,
мм
|
3840
|
|
Дорожній
просвіт, мм
|
610
|
|
Колія,
мм
|
2500
|
|
Тип
відвала
|
|
Ширина
відвала, мм
|
4695
|
|
Висота
відвала, мм
|
2265
|
|
Максимальний
підйом відвала над рівнем грунту, мм
|
1660
|
|
Максимальне
заглиблення відвала нижче рівня грунту, мм
|
715
|
|
Тип
розпушувача
|
Одностояковий
|
|
Кількість
зубів
|
1
|
|
Максимальний
підйом зуба над рівнем грунту, мм
|
1060
|
|
Максимальне
заглиблення зуба нижче рівня грунту, мм
|
1435
|
|
Габаритні
розміри бульдозера, мм: довжина ширина висота
|
10330
4695 4230
|
Гусеничний бульдозер-розпушувач D455A
Технічні характеристики
|
Виробник
та модель двигуна
|
Komatsu
VTA1710-C800
|
|
Потужність
двигуна, кВт
|
485
|
|
Маса
агрегата, т
|
69
|
|
Об’єм
призми волочіння, м3
|
26,1
|
|
База,
мм
|
3840
|
|
Дорожній
просвіт, мм
|
530
|
|
Колія,
мм
|
2500
|
|
Тип
відвала
|
Півсферичний
|
|
Ширина
відвала, мм
|
4800
|
|
Висота
відвала, мм
|
2135
|
|
Максимальний
підйом відвала над рівнем грунту, мм
|
1740
|
|
Максимальне
заглиблення відвала нижче рівня грунту, мм
|
800
|
|
Тип
розпушувача
|
Одностояковий
|
|
Кількість
зубів
|
1
|
|
Максимальний
підйом зуба над рівнем грунту, мм
|
1060
|
|
Максимальне
заглиблення зуба нижче рівня грунту, мм
|
1790
|
|
Габаритні
розміри бульдозера, мм: довжина ширина висота
|
10330
4800 4230
|
Гусеничний бульдозер-розпушувач D8R
Технічні характеристики
|
Виробник
та модель двигуна
|
CAT
3406C
|
|
Потужність
двигуна, кВт
|
228
|
|
Маса
агрегата, т
|
37,6
|
|
Об’єм
призми волочіння, м3
|
8,68
|
|
База,
мм
|
3210
|
|
Дорожній
просвіт, мм
|
528
|
2080
|
|
Тип
відвала
|
Півсферичний
|
|
Ширина
відвала, мм
|
3940
|
|
Висота
відвала, мм
|
1690
|
|
Максимальний
підйом відвала над рівнем грунту, мм
|
1230
|
|
Максимальне
заглиблення відвала нижче рівня грунту, мм
|
582
|
|
Тип
розпушувача
|
Одностояковий
|
|
Кількість
зубів
|
1
|
|
Максимальний
підйом зуба над рівнем грунту, мм
|
636
|
|
Максимальне
заглиблення зуба нижче рівня грунту, мм
|
1130
|
|
Габаритні
розміри бульдозера, мм: довжина ширина висота
|
7650
3940 3510
|
Гусеничний бульдозер-розпушувач PR752
Технічні характеристики
|
Виробник
та модель двигуна
|
Liebherr
D9406TI-E
|
|
Потужність
двигуна, кВт
|
242
|
|
Маса
агрегата, т
|
38,4
|
|
Об’єм
призми волочіння, м3
|
9,54
|
|
База,
мм
|
3174
|
|
Дорожній
просвіт, мм
|
625
|
|
Колія,
мм
|
2180
|
|
Тип
відвала
|
Півсферичний
|
|
Ширина
відвала, мм
|
4200
|
|
Висота
відвала, мм
|
1650
|
|
Максимальний
підйом відвала над рівнем грунту, мм
|
1400
|
|
Максимальне
заглиблення відвала нижче рівня грунту, мм
|
570
|
|
Тип
розпушувача
|
Одностояковий
|
|
Кількість
зубів
|
1
|
|
Максимальний
підйом зуба над рівнем грунту, мм
|
1150
|
|
Максимальне
заглиблення зуба нижче рівня грунту, мм
|
1200
|
|
Габаритні
розміри бульдозера, мм: довжина ширина висота
|
8300
4200 3640
|
Гусеничний бульдозер-розпушувач TD40C
Технічні характеристики
|
Виробник
та модель двигуна
|
Cummins
KTA-19C
|
|
Потужність
двигуна, кВт
|
388
|
|
Маса
агрегата, т
|
69,3
|
|
Об’єм
призми волочіння, м3
|
17,6
|
|
База,
мм
|
|
Дорожній
просвіт, мм
|
600
|
|
Колія,
мм
|
2380
|
|
Тип
відвала
|
Півсферичний
|
|
Ширина
відвала, мм
|
4500
|
|
Висота
відвала, мм
|
2260
|
|
Максимальний
підйом відвала над рівнем грунту, мм
|
1650
|
|
Максимальне
заглиблення відвала нижче рівня грунту, мм
|
830
|
|
Тип
розпушувача
|
Одностояковий
|
|
Кількість
зубів
|
1
|
|
Максимальний
підйом зуба над рівнем грунту, мм
|
720
|
|
Максимальне
заглиблення зуба нижче рівня грунту, мм
|
1670
|
|
Габаритні
розміри бульдозера, мм: довжина ширина висота
|
10300 4500 4220
|
|
№
|
Тип
|
Продуктивність*
П, м3/год.
|
Маса
m, кг
|
Потужність
Р, кВт
|
Технологічні
параметри
|
|
|
|
|
|
Ширина
відвалу, мм
|
Висота
відвалу, мм
|
Максимальне
заглиблення зуба ,мм
|
|
1
|
D155A-3
|
127
|
36400
|
225
|
3955
|
1720
|
1220
|
|
2
|
D355A-3
|
217
|
53900
|
306
|
4715
|
1875
|
1400
|
|
3
|
D275A-2
|
180
|
48900
|
301
|
4300
|
1910
|
1300
|
|
4
|
D375A-3
|
270
|
66900
|
391
|
4695
|
2265
|
1435
|
|
5
|
D455A
|
375
|
69000
|
485
|
2135
|
1790
|
|
6
|
D8R
|
125
|
37600
|
228
|
3940
|
1690
|
1130
|
|
7
|
PR752
|
140
|
38400
|
242
|
4200
|
1650
|
1200
|
|
8
|
TD40C
|
252
|
69300
|
388
|
4500
|
2260
|
1670
|
* Продуктивність при роботі з траншеєю довжиною
60м.
І . Критерій оцінки впливу продуктивності на
масу машини
;
ІІ. Критерій впливу продуктивності на втрати
енергії
ІІІ. Критерій впливу потужності на масу машини
Зводна таблиця коефіцієнтів
|
№
|
Тип
машини
|
К1
|
К2
|
К3
|
|
1
|
D155A-3
|
|
0.56
|
0,0062
|
|
2
|
D355A-3
|
0.71
|
0,0057
|
|
3
|
D275A-2
|
0,0037
|
0,60
|
0,0062
|
|
4
|
D375A-3
|
0,0041
|
0,69
|
0,0058
|
|
5
|
D455A
|
0,0054
|
0,77
|
0,0070
|
|
6
|
D8R
|
0,0033
|
0,55
|
0,0061
|
|
7
|
PR752
|
0,0036
|
0,58
|
0,0063
|
|
8
|
TD40C
|
0,0036
|
0,65
|
0,0056
|

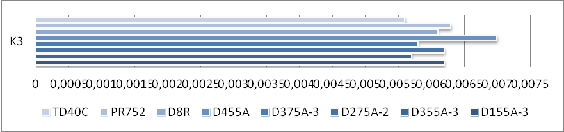

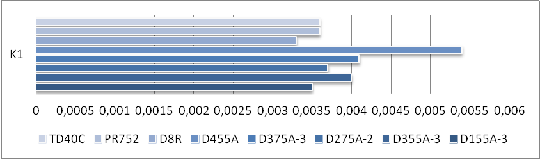

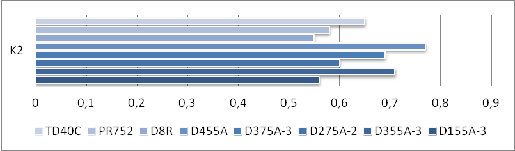

Графіки залежності коефіцієнтів
Висновок
Проаналізувавши співвідношення коефіцієнтів
впливу продуктивності на масу, продуктивності на енергетичні витрати та
потужності на масу; безумовно робимо висновок, що більш збалансованою згідно
всіх критеріїв обраного модельного ряду гусеничних бульдозерів-розпушувачів є
Komatsu D455A, який можна рекомендувати для земляних робіт.
