Расчет характеристик типового радиотехнического звена
Введение
В результате изучения дисциплины
"Радиотехнические цепи и сигналы" мы должны знать и уметь
использовать:
математические модели сообщений, сигналов и
помех;
методы формирования и преобразования сигналов в
радиотехнических системах;
частотные и временные характеристики типовых
линейных звеньев первого и второго порядка;
методы анализа прохождения гармонических
сигналов через нелинейные и параметрические цепи;
основные законы преобразования спектра сигнала в
нелинейных и параметрических цепях;
основные виды искажений типовых управляющих
сигналов и радиосигналов в линейных цепях.
Курсовая работа имеет целью закрепить навыки
проведения спектрального анализа периодических и непериодических управляющих
сигналов, разложения сигналов в ряд Котельникова и восстановления сигналов,
определения спектров радиосигналов при амплитудной модуляции для произвольного
управляющего сигнала, моменты случайных стационарных сигналов, их
энергетические спектры и функции корреляции.
Основная задача курсовой работы - закрепление
навыков использования вычислительной техники для решения типовых
радиотехнических задач. В содержательном плане курсовая работа сводится к
приобретению опыта практической аппроксимации статических характеристик
нелинейных элементов методом полиноминальной и кусочно-линейной аппроксимации
для расчёта характеристик типового радиотехнического звена, отработку навыков
изложения результатов технических расчётов, составления и оформления
технической документации.
Исходными данными для выполнения работы являются:
). вид колебания, обрабатываемого в типовом
радиотехническом звене;
). вольт-амперная характеристика безынерционного
нелинейного элемента, используемого в радиотехническом звене;
). корреляционные (спектральные) свойства
гауссовой помехи и спектральная плотность мощности гауссового шума.
В соответствии с перечисленными выше исходными
данными нужно выполнить следующие действия.
. Рассчитать амплитудный и фазовый спектры
заданного колебания, определить распределение мощности в спектре, границы и
полосу частот, занимаемую колебанием.
. Провести выбор несущей для радиопередачи
заданного колебания при амплитудной модуляции и построить временные и
спектральные диаграммы .
. Определить параметры избирательной цепи
(колебательного контура), выбранные с учётом полосы частот, занимаемой
амплитудно-модулированным колебанием, и представить избирательную цепь в виде
линейного Simulink-блока
системы MATLAB.
. Выполнить кусочно-линейную аппроксимацию
вольт-амперной характеристики безынерционного нелинейного элемента .
. Выполнить степенную аппроксимацию
вольт-амперной характеристики безынерционного нелинейного .
. Провести аналитический расчёт нелинейного
резонансного усилителя, сформированного из последовательно включённых
безынерционного нелинейного элемента (кусочно-линейная аппроксимация) и
избирательной цепи, параметры которых были определены ранее. Определить
коэффициент усиления, коэффициент полезного действия и коэффициент нелинейных
искажений.
7. Составить блок-схему Simulink-модели
нелинейного резонансного усилителя (кусочно-линейная аппроксимация).
8. Провести аналитический расчёт квадратичного
амплитудного детектора, сформированного из последовательно включённых
безынерционного нелинейного элемента и избирательной цепи, представленной RC-цепью.
Параметры RC-цепи должны
быть выбраны таким образом, чтобы мощности шума и помехи на выходе детектора
были минимальными при заданном коэффициенте нелинейных искажений.
. Составить блок-схему Simulink-модели
квадратичного детектора, настроить параметры модели и среды моделирования,
выполнить моделирование и сравнить результаты моделирования с результатами
аналитического расчёта.
. Составить блок-схему Simulink-модели
радиоканала передачи заданного колебания, состоящего из нелинейного
резонансного усилителя и квадратичного детектора с учётом влияния внутренних
шумов и внешней помехи.
1. Расчет амплитудного и фазового спектра
заданного колебания, определение распределения мощности в спектре, границу и
полосу частот, занимаемую колебанием
figure(1);=50e-3;=linspace(-T/2,T/2,1024);=[zeros(1,256)
10*ones(1,256) linspace(10,0,256) zeros(1,256)];=t(2)-t(1);(t,s)on
Дискретная модель исследуемого колебания (1024
отсчёта)(2);=fft(s)/2^10; % fft - быстрое преобразование Фурье=fftshift(Sf); %
Sfs - симметричный вид спектра=abs(Sfs); % Sfm - амплитудный спектр=angle(Sfs);
% Sfp - фазовый спектр=1/T; %Частота основной гармоники
спектра(F*(-20:20),Sfm(2^9-20+1:2^9+20+1)) % Амплитудный спектр колебания (20
гармоник)
Амплитудный спектр колебания.
Распределение энергии в спектре
figure(3)=abs(Sf(1))^2; % Здесь
Es0 = 14.062
Es2=cumsum(abs(Sf(2:10)).^2);=[Es0 2*Es2+Es0]*T;
%энергия периодического колебания на одном периоде повторения T=dt*sum(s.^2);
%энергия колебания на одном периоде повторения(0:9,Esn/Est)('№ Гармоники')
ylabel('Es(n)/Es,В')
grid on
Частота,
кГц
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
Энергия,
мДж
|
7,81755
|
8,70948
|
8,89593
|
9,05549
|
9,18554
|
9,259106
|
9,30206
|
9,341963
|
Итоговая
|
0,703125
|
1,48488
|
1,574073
|
1,592718
|
1,608675
|
1,621679
|
1,629036
|
1,633332
|
Энергетическая характеристика колебания
(4)n=1:5; %Учёт 5-и гармоник
W(n,:)=exp(j*2*pi*n/T*t);
S1(n,:)=W(n,:)*Sf(n+1); % Временная зависимость
end
xlabel('t,с')('s(t),В')onon(t,s,'r-')
Вид исходного и ограниченного по спектру
колебания
. Выбор несущей для радиопередачи заданного
колебания при амплитудной модуляции и построение временных и спектральных
диаграмм амплитудно-модулированного колебания при модуляции заданным колебанием
с коэффициентами амплитудной модуляции М = 0.2, М = 0.5 и М = 0.8.
формирование АМ сигнала
(5)=T*(-2^15:2^15-1)/2^16; % 65536 отсчётов
времени t
s=[zeros(1, 16384) 10*ones(1, 16384)
linspace(10,0, 16384) zeros(1, 16384)]; % Столько
же
АМ-отсчётов
s=2*s/(max(s)-min(s)); % Нормировка
исходного=s1-(max(s1)+min(s1))/2;
% колебания
(-1 < s1 < 1)=0.2;=200e3;=0;=(1+M*s2).*cos(2*pi*Fn*tam+phazan);
plot(tam,Uam)on
Осциллограмма (временная зависимость)
АМ-колебания (М = 0.2)
Осциллограмма (временная зависимость)
АМ-колебания (М = 0.5)
Осциллограмма (временная зависимость)
АМ-колебания (М = 0.8)
Программа формирования одностороннего и
дву-стороннего сигнала
figure(6)=fft(Uam)/2^16;
% Прямое БПФ от АМ-процесса=fftshift(abs(Sam)); % Симметрирование спектра
stem(dF*(-15000:15000),Sams(2^15-15000:2^15+15000))on
Двусторонний спектр АМ-колебания (М = 0.2)
Двусторонний спектр АМ-колебания (М = 0.5)
Двусторонний спектр АМ-колебания (М = 0.8)
Построение одностороннего амплитудного спектра
АМ-колебания
figure(7)=1/T;=fft(Uam)/2^16;=fftshift(abs(Sam));(dF*(9980:10017),Sams(2^15+9981:2^15+10018))
grid on
Одностронний амплитудный спектр АМ-колебания (М
= 0.2)
Одностронний амплитудный спектр АМ-колебания (М
= 0.5)
Одностронний амплитудный спектр АМ-колебания (М
= 0.8)
3.
Расчёт и модель избирательной цепи
Определение параметров избирательной цепи
(колебательного контура), выбранные с учётом полосы частот, занимаемой
амплитудно-модулированным колебанием, и представление избирательной цепи в виде
линейного Simulink-блока
системы MATLAB. Вычислить
относительную величину уменьшения коэффициента амплитудной модуляции при
прохождении АМК-колебания через избирательную цепь.
(8);=5e3;% Верхняя граничная частота
колебания=200e3;% Резонансная частота контура=fr/(2*Fb); % Добротность
контура=1e-4; % Индуктивность контура=1/((2*fr*pi)^2*L); % Ёмкость
контура=sqrt(L/C); % Характерист.сопротивление=Q*ro; % Резонансное
сопротивление=ro*ro/Roe; % Сопротивление потерь=L/Req; % Постоянная времени
контура=[1 1/tauk (2*pi*Fn)^2]; %полином знаменателя=(2*pi*Fn)^2; %полином
числителя
[m,f]=freqs(b,a,512);
plot(f/(2*pi),abs(m))
grid on

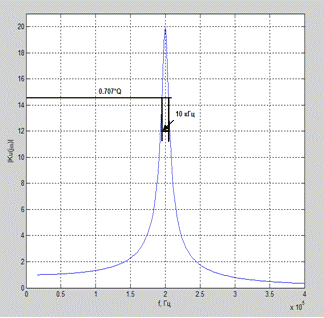

Резонансная характеристика выбранного
колебательного контура
Блок-схема моделирования колебательного контура

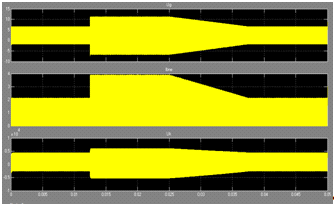

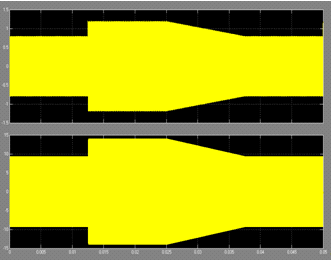

Осциллограммы АМ-колебаний на входе и выходе
колебательного контура
4. Кусочно-линейная
аппроксимация ВАХ
Кусочно-линейная аппроксимация вольт-амперной
характеристики безынерционного нелинейного элемента в предположении, что его
ток не превышает 200 мА. Вычислим и построим колебательные характеристики Uсм
< Uотс (начало ВАХ), Uсм
= Uотс, и Uсм
> Uотс (соответствует
половине максимального тока), где Uсм
- напряжение смещения входного колебания, Uотс
- напряжение отсечки при кусочно-линейной аппроксимации. Представим этот
нелинейный элемент в виде Simulink-блока
системы MATLAB.
[i,uI]=BAX([],5e-12,0.035,-1.5,[1e-3
200e-3],2);
[S,Uots]=KLAppM(u,i);=0:0.0001:0.2;(Um,0.71467,S,Uots);
% Uots=Usm(Um,0.6,S,Uots); % Uots>Usm(Um,0.8,S,Uots); % Uots<Usm
Вид колебательной характеристики при
кусочно-линейной аппроксимации ВАХ

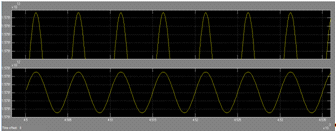

Осциллограммы кусочно-линейной зависимости ВАХ
элемента
5. Степенная аппроксимация вольт-амперной
характеристики безынерционного нелинейного элемента в предположении, что его
ток не превышает 25, 50 и 100 мА
Вычислим и построим соответствующие
колебательные характеристики. Представим этот нелинейный элемент в виде Simulink-блока
системы MATLAB
% при токе 25мА
[i1,u1]=BAX([],5e-12,0.035,-1.5,[1e-3
25e-3],2);=PolyApp(u1,i1);
% при
токе
50мА
[i2,u2]=BAX([],5e-12,0.035,-1.5,[1e-3
50e-3],2);=PolyApp(u2,i2);
% при
токе
100мА
[i3,u3]=BAX([],5e-12,0.035,-1.5,[1e-3
100e-3],2);=PolyApp(u3,i3);
Iбнэ,2 мА
|
Рис.18
Результаты степенной аппроксимации (полином 3-го порядка)
|
Рис.
19 Результаты расчёта колебательной характеристикипри степенной аппроксимации
(полином 3-го порядка)
|
25
|
|
|
|
|
100
|
|
|

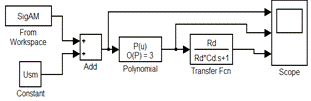

Два варианта модели нелинейного элемента при
степенной аппроксимации
Осциллограммы кусочно-линейной зависимости ВАХ
элемента
6. Аналитический расчёт нелинейного резонансного
усилителя, сформированного из последовательно включённых безынерционного
нелинейного элемента (кусочно-линейная аппроксимация) и избирательной цепи,
параметры которых были определены ранее. Определить коэффициент усиления,
коэффициент полезного действия и коэффициент нелинейных искажений
Um
|
0,08 B
|
0,10 B
|
0,12 B
|
0,14 B
|
0,16 B
|
0,18 B
|
0,20 B
|
Θ, рад
|
1,5654
|
1,5677
|
1,5687
|
1,5691
|
1,5695
|
1,5697
|
1,5698
|
I0, А
|
0.3156
|
0.3168
|
0.3172
|
0.3175
|
0.3176
|
0.3177
|
0.3178
|
Im1, А
|
0.4966
|
0.4981
|
0.4986
|
0.4990
|
0.4991
|
0.4993
|
0.4994
|
Im2, А
|
0.1061
|
0.1061
|
0.1061
|
0.1061
|
0.1061
|
0.1061
|
0.1061
|
Im3, А
|
0.0006
|
0.0003
|
0.0002
|
0.0002
|
0.0001
|
0.0001
|
0.0001
|
Im4, А
|
-0.0212
|
-0.0212
|
-0.0212
|
-0.0212
|
-0.0212
|
-0.0212
|
-0.0212
|
Im5, А
|
-0.0003
|
-0.0002
|
-0.0001
|
-0.0001
|
-0.0001
|
-0.0001
|
КПД
|
0,71
|
0,74
|
0,76
|
0,76
|
0,77
|
0,77
|
0,78
|
Коэффициент нелинейных искажений
Um
|
0,025
|
0,05
|
0,1
|
0,15
|
0,2
|
0,25
|
КНИ
|
0,001034
|
0,00186
|
0,00249
|
0,00297
|
0,00334
|
0,00365
|
Зависмость КПД нелинейного резонансного
усилителя при трёх способах управления напряжением питания
Зависмость КНД нелинейного резонансного
усилителя

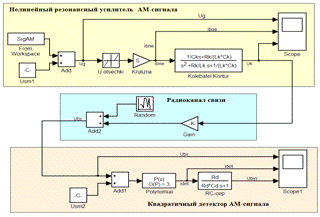

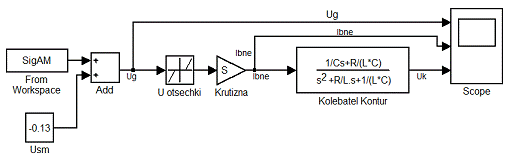

Блок-схема Simulink-модели
нелинейного резонансного усилителя (кусочно-линейная аппроксимация),
моделирование и сравнение результатов моделирования с результатами аналитического
расчёта.

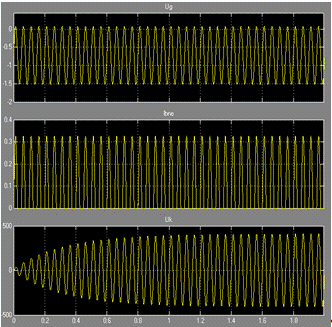

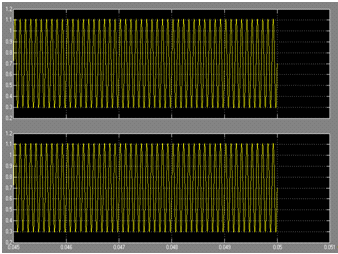

Осциллограммы процессов в нелинейном резонансном
усилителе при воздействии немодулированного гармонического колебания
Строим график амплитудного спектра тока транзистора:
преобразование сигнал радиотехнический спектр
Sig=ScopeData.signals(2);
% Выбор сигнала 2 (Ibne)=Sig.values;
% Формирование массива
% значений(всего их 40757)=val(end-4095:end); %
Выбор из них 4096=abs(fft(V)/length(V)); % Получение спектра по БПФ=50e3; % Шаг
по частоте(dF*(0:49),SpectrV(1:50)) % Построение графика
Амплитудный спектр тока транзистора
Блок-схема модели нелинейного усилителя,
усиливающего заданное АМ-колебание
Результаты моделирования нелинейного
резонансного усилителя при усилении заданного АМ-колебания
Аналитический расчёт квадратичного амплитудного
детектора, сформированного из последовательно включённых безынерционного нелинейного
элемента и избирательной цепи, представленной RC-цепью.
figure1 = figure('Color',[1 1 1]);=
axes('Parent',figure1,'FontWeight','bold',...
'FontSize',12);=2*s+0.5*s.*s;=max(y1);=min(y1);=(y1-m2)/(m1-m2);=abs(fft(y2)/length(y2));=fftshift(Sy);=1e3;(dF*(-20:20),Sys(2^15-20+1:2^15+20+1))on=abs(fft(s)/length(s));=fftshift(Ss);(dF*(-20:20),Ssf(2^15-20+1:2^15+20+1),'r')
off
Амплитудные спектры исходного и
продетектированного сигналов
Блок-схема Simulink-модели
квадратичного детектора, моделирование и сравнение результатов моделирования с
результатами аналитического расчёта

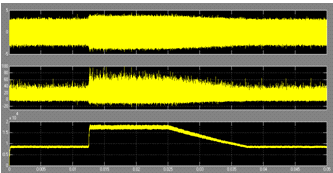

Осциллограммы процессов в квадратичном детекторе
figure1 = figure('Color',[1
1 1]);
axes1 =
axes('Parent',figure1,'FontWeight','bold',...
'FontSize',12);=ScopeData.signals(3);
% Выбор
3-ей
осциллогр.
V3=Sig3.values;=V3(2^16+2:end)-8.138; %
Вычитание постоянной
Su=abs(fft(Vs3)/length(Vs3));=fftshift(Su);=Sus/max(Sus);
% Нормировка
спектра
1=1e3;(dF*(-20:20),Sys(2^15-20+1:2^15+20+1))on=abs(fft(s)/length(s));=fftshift(Ss);=Ssf/max(Ssf);
% Нормировка
спектра
2(dF*(-20:20),Ssf(2^15-20+1:2^15+20+1),'r')off
Нормированные амплитудные спектральные диаграммы
напряжений: на выходе квадратичного детектора и исходного колебания
. Блок-схема Simulink-модели
радиоканала передачи заданного колебания, состоящего из нелинейного резонансного
усилителя и квадратичного детектора с учётом влияния внутренних шумов и внешней
помехи
Блок-схема модели передачи колебания по
радиоканалу
Осциллограммы колебаний на передающей стороне
Осциллограммы колебаний на приёмной стороне
Заключение
В ходе проведенной работы рассчитан амплитудный
спектр заданного колебания, определено распределение мощности в спектре,
граница и полоса частот, занимаемую колебанием.
Проведен выбор несущей для радиопередачи
заданного колебания при амплитудной модуляции и построены временные и
спектральные диаграммы амплитудно-модулированного колебания при модуляции
заданным колебанием с коэффициентами амплитудной модуляции М = 0.5; 0,2; 0,8.
Можно сказать, что чем больше коэффициент, тем уже осциллограмма сигнала и
меньше двухсторонний амплитудный спектр. Также определены параметры
избирательной цепи (колебательного контура), выбранные с учётом полосы частот,
занимаемой амплитудно-модулированным колебанием, и представлена избирательная
цепь в виде линейного Simulink-блока системы MATLAB, вычислена относительная
величина уменьшения коэффициента амплитудной модуляции при прохождении
АМ-колебания через избирательную цепь.
Список литературы
1.
Методические указания по выполнению курсовой работы для студентов очной формы
обучения на базе среднего (полного) общего образования специальность 210312.65
«Аудиовизуальная техника». М.П. Трухин
