Холодильник Gorenje

Холодильник Gorenje

ВСТУП

Серед численних побутових приладів, які полегшують працю і підвищують культуру домашнього господарства особливо важливе значення мають холодильники. Тільки при наявності в будинку холодильника може бути забезпечене повноцінне, збалансоване харчування свіжими і швидкозаморожених високоякісними продуктами. Разом з тим можна рідше відвідувати магазини, купувати продукти більш великими партіями і, отже, економити не тільки час в домашньому господарстві, а також час і затрати праці працівників торгівлі. За останні роки було створено масове виробництво побутових холодильників - одного з найскладніших побутових приладів. Однак для успішного розв'язання проблеми повноцінного харчування населення поряд із збільшенням виробництва холодильників необхідно встановити і їх оптимальні характеристики: Оптимальний рівень температур, що забезпечує одночасне зберігання різних продуктів; Ємності холодильників різних типів, стосовно до потреб різних категорій населення;

Співвідношення ємностей з позитивними і негативними температурами
Питання про оптимальну ємності холодильників для тих чи інших груп населення не можна вирішувати, виходячи тільки з досвіду або опитувань споживачів. Навики користування холодильниками і спостерігається у нас прагнення до придбання все більших холодильників повинні підкріплюватися безперервним вдосконаленням форм торгівлі харчовими продуктами та розвитком виробництва швидко розморожених продуктів. У міру успішного вирішення проблем виробництва і торгівлі відповідно буде зростати попит на великі холодильники з все більш ємними низькотемпературними відділеннями і з все більш низькими негативними температурами.

До виробництва компресійних холодильників Gorenje приступила вже будучи міжнародною компанією. Перший холодильний агрегат зійшов з конвеєра в 1968 році. Це був невеликий однокамерний апарат, не вирізнявся ні дизайном, ні особливими споживчими якостями. Однак, для Gorenje це був один з ключових моментів в історії розвитку компанії. Багато води утекло з тих пір. Сучасні побутові холодильники Gorenje можуть по праву пишатися як сучасним дизайном, так і застосовуються при їх виробництві передовими технологіями. У продуктовій лінійці присутні як гранично прості бюджетні одно-та двокамерні моделі холодильників (мають один компресор і механічне управління, засноване на використанні терморегулятора), так і складні дорогі апарати. У списку доступних для замовлення опцій присутні практично всі можливі сучасні ускладнення - багатокамерні конструкції холодильної шафи, двухкомпресорні холодильні агрегати, льодогенератори і системи видачі напоїв, складне комп'ютерне управління, системи охолодження типу No Frost і багато іншого.[1]:

У даному курсовому проекті розглянуті принцип дії, функціональні можливості та технічні характеристики, основні конструктивні елементи та вузли, монтаж та установлення, вірогідні несправності та шляхи їх усунення, техніка безпеки при проведенні ремонту, розраховані робочі параметри або один з елементів холодильника Gorenje RK 65 SYX 2.

1. ПРИНЦИП РОБОТИ ПРИЛАДУ

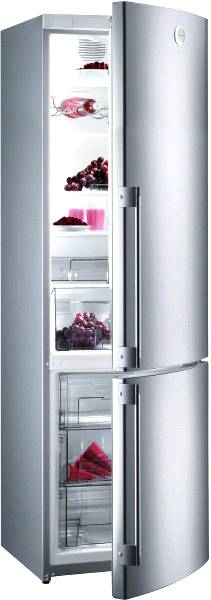

Зовнішній вигляд холодильнику Gorenje RK 65 SYX2 зображено на рис. 1.1:

Рисунок 1.1 - Зовнішній вигляд холодильнику Gorenje RK 65 SYX2

Процес охолодження в холодильній машині заснований на фізичному явищі поглинання тепла при кипінні (випаровуванні) рідини. Температура кипіння рідини залежить від фізичної природи рідини і від тиску навколишнього середовища. Чим вище тиск, тим вище температура кипіння рідини і, навпаки, чим нижче тиск, тим при низькій температурі рідина закипає і випаровується. При однакових умовах різні рідини мають різні температури кипіння, так, наприклад, при нормальному атмосферному тиску вода закипає при температурі +100 °С, етиловий спирт +78 °С, фреон R-22 мінус 40,8 ° С, фреон R-502 мінус 45,6 °С, фреон R-407 мінус 43,56 °С, рідкий азот мінус 174 °С.

Рідкий фреон, який в даний час є основним холодоагентом холодильної машини, що знаходиться у відкритій ємності при нормальному атмосферному тиску, негайно скипає. При цьому відбувається інтенсивне поглинання тепла з навколишнього середовища, посудина покривається інеєм через конденсацію і заморожування парів води з навколишнього повітря. Процес кипіння рідкого фреону буде тривати до тих пір, поки весь фреон не перейде в газоподібний стан, який тиск над рідким фреоном не зросте до певного рівня і при цьому не припиниться процес випаровування його з рідкої фази. Аналогічний процес кипіння холодоагенту відбувається в холодильній машині, з тією лише різницею, що кипіння холодоагенту відбувається не у відкритій судині, а в спеціальному, герметичному вузлі-теплообміннику, який носить назву - випарник. При цьому киплячий в трубках випарника холодоагент активно поглинає тепло від матеріалу трубок випарника. У свою чергу матеріал трубок випарника омивається рідиною або повітрям і як результат процесу відбувається охолодження рідини або повітря. Для того, щоб процес кипіння холодоагенту у випарнику відбувався безперервно, необхідно постійно з випарника видаляти газоподібний і «підливати» рідкий холодоагенту. Процес конденсації парів рідини відбувається при температурі, що залежить від тиску навколишнього середовища. Чим вище тиск, тим вище температура конденсації. Пари фреону R-22 конденсуються в рідину при тиск 23 атмосфери вже при температурі +55 ° С. Процес конденсації парів холодоагенту в рідину супроводжується виділенням у навколишнє середовище великої кількості тепла. У холодильній машині конденсація парів холодоагенту відбувається в спеціальному, герметичному теплообміннику, званому конденсатором. Для відводу тепла, що виділяється використовується алюмінієвий теплообмінник з ребристою поверхнею, званий конденсатором. Для видалення пари холодоагенту з випарника і створення необхідного для конденсації тиску використовується спеціальний насос - компресор. Елементом холодильної установки є також регулятор потоку холодоагенту, так звана дроселюючи капілярна трубка. Всі елементи холодильної машини з'єднуються трубопроводом в послідовний ланцюг, забезпечуючи тим самим замкнуту систему.[2]:

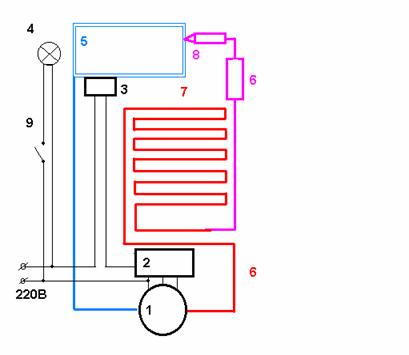

На рисунку 1.2 зображений принцип дії холодильника без системі No Frost:

Рисунок. 1.2 - Принцип дії холодильника Gorenje RK 65 SYX 2

Мотор - компресор (1), засмоктує газоподібний фреон з випарника, стискає його, і через фільтр (6) виштовхує в конденсатор (7).

У конденсаторі, нагрітий у результаті стиску фреон остигає до кімнатної температури і остаточно переходить у рідкий стан.

Рідкий фреон, що знаходиться під тиском, через отвір капілярів (8) потрапляє у внутрішню порожнину випарника (5), переходить в газоподібний стан, в результаті чого, забирає тепло від стінок випарника, а випарник, у свою чергу, охолоджує внутрішній простір холодильника.

Цей процес повторюється до досягнення заданої терморегулятором (3) температури стінок випарника.

При досягненні необхідної температури терморегулятор розмикає електричний ланцюг і компресор зупиняється.

Через деякий час, температура в холодильнику (за рахунок впливу зовнішніх факторів) починає підвищуватися, контакти терморегулятора замикаються, за допомогою захисно-пускового реле (2) запускається електродвигун мотор - компресора і весь цикл повторюється спочатку.

2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ТА ФУНКЦІОНАЛЬНІ МОЖЛИВОСТІ

Холодильники відносяться до класу складної побутової техніки і мають ряд характеристик, важливих при їх виборі. В таблиці 2.1 приведено технічні характеристики холодильника Gorenje RK 65 SYX2.

Таблиця 2.1 - Технічні характеристики холодильника Gorenje RK 65 SYX2

Надійність холодильника є основним показником. І часом навіть найвідоміші виробники не можуть дати 100 % гарантії, що модель не зламається. Виробничий брак, порушення правил експлуатації призводять до поломок. Але, незважаючи на це, визначити ступінь надійності того чи іншого устаткування цілком реально. Слід звернутися за допомогою до фахівців або виданням, які реалізують опитування про надійність техніки.

Тісно пов'язаним з надійністю показником є:

довговічність. Висновки про нього Ви можете зробити вже виходячи з періоду гарантії виробника. Чим вона триваліша, тим більше впевненості вселяє він у споживачів. Та й у випадку поломки ви звернетеся за безкоштовною допомогою. Зверніть увагу на те, що такі параметри, як середній термін служби і встановлений виробником період експлуатації не дають Вам гарантії і не мають юридичну чинність. Це статистичні параметри;

економічність холодильники є важливим чинником. Холодильник є тим електричним приладом, який працює цілодобово, навіть тоді, коли Ви відсутні вдома або на робочому місці (якщо техніка встановлена в ньому). Витрата енергії залежить від температури зберігання. Чим вона вища, тим і витрата більша. Але споживання енергії залежить і від щільності прилягання дверей, ступеня завантаження камер, стану продуктів і т.д.;

рівень шуму холодильника здатний вплинути на Ваш спосіб життя, особливо, якщо техніка встановлена в житловому приміщенні. Цілком безшумними є термоелектричні моделі, але їх обсяг обмежений, а споживання енергії досить високо. Холодильники абсорбції практично безшумні. Компресійні холодильники шумлять в залежності від їх розмірів, місця установки і якості.[3]:

Інщі функціональні можливості:

антибактеріальне покриття - покриття на внутрішніх поверхнях холодильної камери, виконане з неорганічних сполук срібла. Це покриття надійно пригнічує ріст і поширення бактерій, мікробів, грибків і плісняви;

суперзаморозка - при включенні цього режиму температура у морозильній камері опускається нижче -24 °С. Швидко заморожування перешкоджає підвищенню температури Вже зберігаються в морозилці продуктів і забезпечує правильний режим їх зберігання. Однак слід зазначити , що залишати холодильник надовго працювати в цьому режимі не можна. Це дуже велике навантаження на компресор, яке може викликати спільні проблеми в роботі агрегату.

В даній моделі холодильника є можливість перевішування дверцят.

Високоміцні полиці із загартованого скла - полиці міцні і вам не треба буде турбуватися витримають вони чи ні .

Відділення Cool'n'Fresh дозволяє зберігати продукти свіжими набагато довше. Вентилятор направляє холодне повітря безпосередньо у відділення, що дозволяє підтримувати температуру близьку до 0 °С, в залежності від температури, встановленої в холодильному відділенні. Фрукти, овочі та м'ясо збережуть свіжість довше.

Висувні полиці інноваційної форми - новинка на ринку холодильників. Функціональні полки забезпечують легкий доступ до продуктів, що зберігаються в глибині холодильника, і покращують огляд вмісту.

3. ОСНОВНІ КОНСТРУКТИВНІ ВУЗЛИ ТА ЕЛЕМЕНТИ

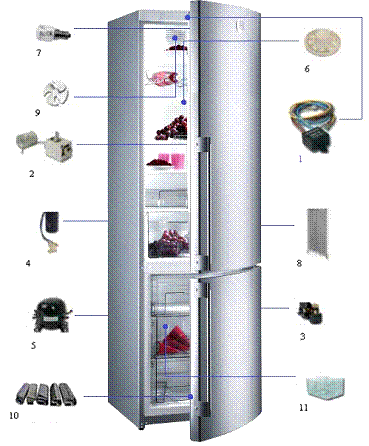

Основні конструктивні вузли холодильника Gorenje RK 65 SYX 2 показані на рис. 3.1:

Рисунок 3.1 - Основні конструктивні вузли та елементі холодильника Gorenje RK 65 SYX2

Розглянемо основні вузли холодильнику та пристроїв холодильника у варіанті класичного компонування.

. Запобіжник. Запобіжник - іноді його називають дефростер служить для своєчасного відключення нагрівальних елементів (ТЕНів) в холодильниках і морозильниках і встановлюється в ланцюзі живлення цих нагрівальних елементі (рис. 3.2):

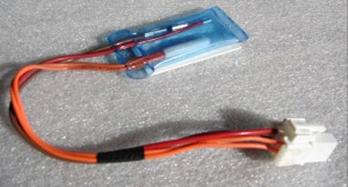

Рисунок 3.2 - Запобіжник

2. Термостат. Термостат - це сильфона трубка яка кріпиться на поверхні випарника, і при зниженні температури у випарнику тиск в сильфонній трубці і самому сильфоні падає, сильфон стискається, і важіль розмикає контакт ланцюга живлення мотор-компресора (рис. 3.3):

Рисунок 3.3 - Термостат

Холодильник відключається, температура на поверхні випарника починає підвищуватися, тиск у сильфонній трубці і сильфоні зростає, і сильфон, розширюючись, тисне на важіль, замикаючи таким чином контакти.

. Реле пускозахисне. Реле пускозахисне струмове - окрема запчастина для холодильника, призначена для запуску компресора холодильника і захисту від перевантажень (рис. 3.4):

Рисунок 3.4 - Пускозахисне реле

4. Конденсатор. Конденсатор - служить для відводу тепла, відібраного з внутрішнього обсягу холодильника або морозильника.

Виготовляється із сталевого трубопроводу зовнішнім діаметром 5 або 6 мм., На старих холодильниках можна зустріти конденсатори, виготовлені з мідного трубопроводу (рис. 3.5):

Рисунок 3.5 - Конденсатор

5. Компресор. Компресор - це пристрій, призначений для стиснення і перекачування парів холодоагенту в холодильниках. При стисненні парів відбувається їх конденсація. Далі рідина подається у випарник, де, випаровуючись, поглинає тепло (рис. 3.6):

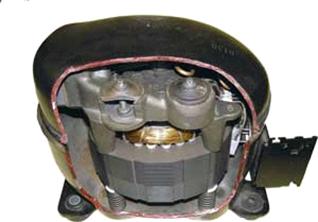

Рисунок 3.6 - Компресор

6.Термометр. Термометр - слугує для точного визначення температури в середині холодильника, морозильної камери та температури навколо холодильника.

.Лампа освітлення. Лампа освітлення - функція освітлення в холодильнику спрацьовує автоматично в момент відкриття дверей і призначена для полегшення пошуку необхідного продукту.

.Випарник. Випарник це вузол холодильного агрегату або теплообмінник, в якому відбувається випаровування холодоагенту (рис. 3.7):

Рисунок 3.7 - Випарник

9.Конвектор. Конвектор - пристрій для підтримки в холодильнику одного температурного і кліматичного режиму. Цей вентилятор підвищує ефективність теплообміну між повітрям холодильної камери і поверхнею випарника.

.Ущільнювач. Ущільнювач - Для запобігання попадання теплого повітря через щілини між корпусом холодильника і дверима служить ущільнювач. Ущільнювачі сучасних холодильників мають магнітну вставку, що дозволяє відмовитися від механічних затворів на двері холодильника.

4. МОНТАЖ ТА УСТАНОВЛЕННЯ

Недотримання правил установлення холодильних приладів може призвести до порушення електричної безпеки і нормальної роботи, зниження надійності і довговічності, а також зручностей користування в експлуатації. Перед установкою холодильника необхідно уважно ознайомитися з керівництвом по експлуатації і переконатися у відсутності ознак пошкодження електропроводки. При виявленні ознак пошкодження електропроводки на тільки що купленому холодильнику необхідно негайно викликати механіка обслуговуючої організації, щоб не створювати в подальшому проблем з гарантією. До підключення холодильника до електричної мережі потрібно переконатися у відповідності напруги. Робоча напруга холодильника вказують у табличці, закріпленій на задній стінці, і в супровідній документації. Американські, корейські і японські холодильники можуть бути розраховані на номінальну напругу 115 В .У деяких регіонах робоча напруга мереж коливається в межах, які значно перевищують установлені стандартами значення. Традиційні вітчизняні холодильники враховують реальний стан електричних мереж в регіонах . Імпортні холодильники більш чутливі до коливань і кидків напруги в мережі, ніж вітчизняні. У поганих електричних мережах напруга може падати нижче 180 В і підвищуватися до 250 В. При відхиленнях напруги в мережі нижче або вище на +/-10 % від номінального значення 220 В (198-242 В) закордонні виробники не гарантують нормальну роботу холодильника. При великих відхиленнях і можливості кидків напруги холодильник потрібно підключати до електричної мережі через побутовий автотрансформатор. Для масових холодильників ємністю до 350 л потужність автотрансформатора повинна бути не менше 600 ВА. Для великогабаритних холодильників ємністю понад 400 л, оснащених льодогенераторами та іншими електричними пристроями, потрібні більш потужні автотрансформатори. При установці холодильника потрібно стежити за становищем мережевого шнура. Попадання мережевого шнура під холодильник може призвести до порушення його ізоляції, замикання проводів, ураження електричним струмом та виникнення пожежі. Щоб мережний шнур не потрапив під холодильник при його переміщенні, підв`яжіть його мотузкою до конденсатора. Забезпечення безпеки від ураження електричним струмом та нормального функціонування є головною вимогою при установці холодильника. Представлені на ринку холодильники мають різні ступені захисту від ураження електричним струмом. Більшість вітчизняних холодильників не має заземлення і відповідає класу захисту «0». Багато імпортних холодильники мають заземлення та відповідають класу «1».Холодильники з заземленням обладнані мережевим шнуром з трьох полюсної вилкою, що має заземлюючий контакт. Вони призначені для підключення до мережі, яка має третій нульовий дріт. Розетка теж повинна мати заземлюючий контакт. Холодильники класу «1» з пошкодженою електропроводкою при підключенні до мережі без нульового проводу становлять ще більшу небезпеку ураження електричним струмом, ніж холодильники класу «0». Тому, у всіх випадках виробники рекомендують встановлювати холодильник якнайдалі від пристроїв з природним заземленням: газових плит, радіаторів водяного опалення, газових і водопровідних труб. Якщо ці пристрої знаходяться в безпосередній близькості від холодильника, рекомендується захищати їх дерев'яними гратами. Для врятування життя людей при замиканні холодильника на корпус і будь-яких підвищеннях напруги в мережі призначені пристрої захисного відключення (УЗО). УЗО в поєднанні з датчиком перевищення напруги (ДПН) забезпечують захист людей від ураження електричним струмом та захист холодильника від пошкоджень при короткочасних і тривалих кидках напруги в електромережі. Важливою умовою для нормальної роботи холодильника є забезпечення гарної циркуляції повітря навколо нього. Холодильники працюють як теплові насоси: відкачують тепло з камер з продуктами і викидають його назовні. При роботі холодильника робочі частини холодильного агрегату, що знаходяться всередині камери, охолоджуються, а зовні нагріваються. Чим більше Ви охолоджуєте продукти в камері (відбираєте від них тепло), тим більше Ви будете нагрівати повітря в приміщенні. Тому, охолодити повітря в жаркій кімнаті за допомогою побутового холодильника неможливо. У компресійному холодильнику при роботі нагріваються компресор і конденсатор. У масових холодильниках і морозильниках компресор розташований під днищем шафи, а конденсатор його задній стінці. При природному охолодженні прохолодне повітря спочатку омиває гарячий компресор, а потім піднімається вгору як по «трубі» між шафою холодильника і стіною приміщення і охолоджує гарячий конденсатор. В останні роки все більшого поширення набувають холодильники з гладкими задніми стінками. У таких конструкціях змійовик конденсатора щільно прикріплений до стінки шафи. Змійовик конденсатора кріплять до стінки частіше зсередини, але іноді і зовні. З'являються моделі і з гарячими бічними стінками, які виконують функції конденсатора. Тим конденсатором або гарячими стінками холодильника і стінами приміщення необхідно забезпечувати зазор, достатній для вільної циркуляції повітря. Розміри зазорів між холодильником і стінами приміщення або примикає меблями виробники вказують у керівництві з експлуатації або іншої супроводжувальної документації (як правило, не менше 5 см). Відстань від верхньої площини холодильника до навісного обладнання також повинно бути не менше 5 см. Площа перетин каналу на виході нагрітого повітря над холодильником для холодильників класичної компоновки повинна бути трохи більше, ніж на вході холодного під ним. З метою гарантованого забезпечення необхідних для нормальної роботи холодильного агрегату зазорів на деяких моделях холодильників ззаду кріплять спеціальні опори або подовжують бічні стінки шафи. На стінках шафи внизу передбачають скоси, щоб не заважав плінтус. Холодильники з упорами на задній стінці або видовженими бічними стінками можна впритул присунути до стіни ззаду. Необхідний розмір каналу для циркуляції повітря та охолодження компресора з конденсатором буде забезпечений автоматично. Якщо Ви закриєте щілини для надходження «холодного» повітря знизу або для виходу нагрітого повітря зверху над холодильником, то це призведе до порушення циркуляції. Погана циркуляція повітря викликає погіршення роботи холодильника і знижує ефективність охолодження продуктів. При підвищених температурах у приміщенні може наступити перегрів компресора і відмова в роботі холодильного агрегату. Особливу увагу необхідно звертати на забезпечення гарної циркуляції повітря при вбудовуванні холодильника в кухонні меблі. Щоб вбудований холодильник добре працював, доручайте установку холодильника фахівцю-холодильщику. У деяких покупців виникає необхідність встановити поруч два холодильники (наприклад, холодильник і морозилку, або холодильник і холодильну шафу без низькотемпературного відділення). Два холодильника іноді неможливо встановити впритул один до одного через нерівності бічних стінок. Невеликий бічний зазор необхідний і для нормального відкривання дверей холодильників, які мають звичайні навішування. Такі двері при відкриванні трохи виступають за бічну площину шафи. Випирання дверцят не відбувається при використанні меблевих наважок. При невеликому зазорі між двома холодильниками в експлуатації можуть виникати проблеми через попадання в утворюється щілину бруду і вологи. При установці поруч двох холодильників потрібно дотримуватися загальних вимог щодо забезпечення зазорів для циркуляції повітря і враховувати особливості експлуатації Ваших холодильних приладів. При відсутності циркуляції повітря між холодильником і морозильником в деяких випадках температура стінки морозильної камери може опуститися нижче точки роси, що призведе до випадання конденсату і передчасної корозії металевої шафи. Проблему забезпечення нормальних умов роботи двох поруч стоячих холодильників деякі виробники вирішують самі і постачають на ринок спеціальні моделі з комплектом закріплювальних деталей для блокування «пліч-о-пліч» (side-by-side). Закріплювальні деталі автоматично гарантують забезпечення оптимальних зазорів при установці поруч двох холодильників. Для забезпечення само закривання дверей при невеликих кутах відкриття і кращого ущільнення охолоджувальних камер багато виробників рекомендують встановлювати холодильник з невеликим нахилом назад (на 1-2 градуси або до 1,5 см при висоті шафи близько 1,5 м). Для вирівнювання холодильника при нерівностях підлоги та забезпечення невеликого нахилу назад призначені передні гвинтові або регульовані роликові опори.
Дорогі моделі холодильників, обладнані доводчиком закривання дверей, не потрібно нахиляти назад. При невеликих кутах відкриття двері автоматично прикривають пружинні доводчики. При якісному ущільненні смужка камери газетного паперу шириною 5 см, поміщена між дверима і шафою, не повинна падати під власною вагою. Холодильники не рекомендується встановлювати поруч з плитою та біля вікна. Місце розташування холодильника в кухні згідно з рекомендаціями виробників має бути максимально віддалене від опалювальних батарей і нагрівальних приладів і захищене від попадання прямих сонячних променів. Прямі сонячні промені і підвищені температури створюють додаткові притоки тепла в камери холодильника, ведуть до підвищення витрат електроенергії, прискорюють руйнування фарби, пластмасових і гумових деталей. При необхідності установки холодильника поруч з плитою або опалювальної батареєю рекомендується розташувати між ними екран з відзеркалюючою поверхнею. Це може бути фанерний або пластмасовий лист, покритий з одного боку алюмінієвою фольгою. Такий екран захистить холодильник від зайвого нагріву та дії прямих сонячних променів, а Вас від випадкового попадання під напругу при замиканні електропроводки. Місце установки холодильника повинно забезпечувати максимальні зручності користуванням холодильником. Відстань між холодильником, мийкою і плитою повинно бути два-три кроки, щоб господині було зручно і не доводилося витрачати зайві сили і час на приготування їжі (щоб «усе було під рукою»). Напрямок відкривання дверей повинно бути таким, щоб було зручно переносити продукти з камери холодильника на кухонний стіл. На більшості моделей вітчизняних та імпортних холодильників передбачена можливість перестановки дверей з метою зміни напряму відкриття. Досить просту перестановку дверей може виконати будь-який кваліфікований механік. У просторій кухні не представляє праці вибрати таке місце установки холодильника, яке буде найбільш зручним для господині і при цьому не порушувати рекомендацій виробника. У малогабаритній кухні доводиться шукати компроміси. На великогабаритних холодильниках великої ємності дуже часто компресор в блоці з конденсатором і вентилятором монтують внизу в моторному відсіку. Такі холодильники можна встановлювати впритул до задньої і бічних стін приміщення. Ефективність охолодження компресора і конденсатора забезпечується за рахунок примусового обдування вентилятором. Холодне повітря для охолодження компресора і конденсатора надходить через одну половину декоративних грат під холодильником, а нагрітий викидається через іншу на тому ж рівні внизу. Щоб захистити компресор і конденсатор від забруднення, перед ними на декоративній решітці встановлюють повітряний фільтр. При забрудненні опір фільтра збільшується, що погіршує ефективність охолодження компресора і конденсатора. Щоб холодильник завжди працював добре, потрібно періодично міняти або промивати фільтр. Якщо Ваш холодильник має льодогенератор і розданий пристрій для охолодженої води, обов'язково запрошуйте для установки фахівця. Для під'єднання до водопроводу і монтажу фільтра водопровідної води на вході в холодильник потрібні спеціальні знання та навички. При необхідності установки холодильника на балконі, в лоджії, на терасі та інших не передбачених стандартами місцях, що представляють загрозу ураження електричним струмом або виникнення пожежі, обов'язково отримаєте позитивний висновок фахівця з пожежної та електричної безпеки.[4]:

5. УСТАТКУВАННЯ ТА ТЕХНІЧНІ ЗАСОБИ ДЛЯ РЕМОНТУ

Для правильного і якісного ремонту холодильного обладнання необхідний спеціальний інструмент. Ось саме необхідне, що повинен мати при собі будь-ремонтник.

Колектор манометрів (маніфолд) - прилад, який підключається безпосередньо до холодильній системі агрегату і показує тиск холодоагенту на боці всмоктування і нагнітання компресора. За допомогою цього приладу фахівець може визначити більшість несправностей холодильної частини (рис. 5.1):

Рисунок 5.1 - Колектор манометрів

Сполучні шланги слугують для підключення маніфолда. Виготовлені зі спеціального матеріалу, який стійкий до впливу холодоагентів та їх масел. Витримують високий тиск, низьку температуру, і в той же час, досить гнучкі (рис. 5.2):

Рисунок 5.2 - Сполучні шланги

Швидкоз'ємні сполучні муфти для 134 фреону використовуються спільно з маніфолдом. Незамінні при обслуговуванні автомобільних кондиціонерів після 1990 р. випуску. Справа в тому, що холодоагенти R12 і R134A несумісні, і для того, щоб не переплутати який куди заправляти, передбачені різні заправні штуцера (рис. 5.3):

Рисунок 5.3 - Швидкоз’емні сполучні муфти

Електронний течешукач. Дуже чутливий прилад. За допомогою нього можна точно визначити місце витоку холодоагенту, навіть незначної. Деякі моделі здатні уловити витік фреону в кілька грамів на рік. Будь-який ремонт холодильної частини повинен закінчуватися перевіркою системи на герметичність (рис.5.4):

Рисунок 5.4 - Електронний течешукач

Вакуумний насос. Попадання в холодильну систему повітря або вологи не допустимі, тому після кожного її розтину, слід обов'язкове вакуумування за допомогою цього апарата (рис. 5.5):

Рисунок 5.5 - Вакуумний насос

Вакуумметр. По ньому визначається глибина вакууму, а так само можна визначити чи має система нещільності. Цей прилад використовується разом з вакуумним насосом і може бути в електронному виконанні (рис. 5.6):

Рисунок 5.6 - Вакуумметр

Ваги. Необхідні при відкачуванні та заправці холодоагенту. Так як точно визначити кількість фреону в системі практично не можливо, найкраще заправляти за допомогою ваг або спеціального дозатора. Тут є одне але - ви повинні точно знати кількість холодоагенту необхідного для вашої системи. Недозаправка або перезаправки однаково шкідливі для неї - агрегат може вийти з ладу (рис. 5.7):

Рисунок 5.7 - Ваги

Сервісні ключі. У холодильних установках вентиля мають чотиригранний шток і, найчастіше розташовуються у важкодоступних місцях, так, що звичайними ключами працювати важко і йде багато часу. Для полегшення праці і створений цей інструмент, працювати з яким зручно, швидко і практично (рис. 5.8):

Рисунок 5.8 - Сервісні ключі

Кліщі або струбцина для перетискання сервісного (заправного) трубопроводу. Після заправки холодильного агрегату фреоном, цими кліщами пережимается трубопровід, через який відбувалася заправка (рис. 5.9):

Рисунок 5.9 - Кліщі та струбцина

Універсальна вальцівка для підготовки стиків трубопроводів типа "Тюльпан" (рис. 5.10):

Рисунок 5.10 - Вальцівка

Універсальний вимірювальний прилад. Дозволяє вимірювати споживаний холодильником електричний струм, напруга мережі, опір провідників, температуру(рис. 5.11):

Рисунок 5.11 - Універсальний вимірювальний прилад

6. ВІРОГІДНІ НЕСПРАВНОСТІ ТА ШЛЯХИ ЇХ УСУНЕННЯ

.1 Підвищений шум, стукіт, деренчання

Порушена підвіска кожуха мотор-компресора. У холодильниках із зовнішньою підвіскою кожуха мотор-компресора в разі торкання кожуха рами або трубопроводів стінки шафи, а також при недостатньому викручування болтів підвіски може чутися стукіт

Несправність усувають відповідним регулюванням болтів підвіски.

При опорі кожуха мотор-компресора на дві або три пружини болти підвіски варто відвернути настільки, щоб між нижньою площиною головки болта і опорою кожуха залишався зазор 8-10 мм.

У холодильниках з внутрішньою підвіскою мотор-компресора в кожусі несправність підвіски може бути усунена тільки в майстерні.

Стук і деренчання, що видаються трубопроводами при торканні їх стінки шафи або інших частин агрегату, усувають обережним відгинанням трубки в місці її дотику. Деренчання в реле. Деренчливий звук в реле може видавати сердечник, якщо його положення нестійке в магнітному полі котушки. Це може привести до періодичних замикань контактів пускового реле і включень пускової обмотки під час роботи двигуна.

При чутному деренчання в реле слід перевірити його розташування і кріплення в холодильнику. Реле має бути в положенні, вказаному міткою на його корпусі, і надійно закріплене. При відсутності порушень в кріпленні реле слід перевірити напругу в мережі. Якщо напруга знаходиться в межах допустимого, то реле слід замінити. Користуватися холодильником при напрузі, що перевищує допустимий за заводською інструкції, не рекомендується щоб уникнути виходу з ладу двигуна.

Несправність холодильного агрегату. Підвищений шум при роботі компресора, а також стуки, чутні усередині кожуха, можуть бути усунені тільки в майстерні.[5]:

6.2 Погане охолодження продуктів

Щілини у дверному прорізі. Погане охолодження продуктів найбільш часто буває через інтенсивне надходження теплого повітря в холодильну камеру через щілини в дверному отворі шафи. Найбільш помітно це спостерігається в умовах підвищеної температури навколишнього повітря. Супутнім ознакою служить велика снігова шуба на стінках випарника.

Рекомендується насамперед перевірити ущільнення дверного отвору і при виявленні щілин усунути цю несправність.

Способи визначення та усунення поганого ущільнення дверного отвору наведені на.

Неправильне користування холодильником. Погане охолодження продуктів буває і в справному холодильнику.

В одних випадках це спостерігається, коли власник холодильника, не враховуючи температурних умов у приміщенні або прагнучи користуватися холодильником з найменшим витрачанням електроенергії, неправильно вибирає температурний режим роботи холодильника і встановлює ручку терморегулятора на розподілі шкали не обґрунтовано близько к. «Викл.", В інших - при роботі холодильника з великою сніговий шубою на стінках випарника.

Погане охолодження продуктів (особливо лежать на нижніх полицях) буває також в результаті захаращення камери великою кількістю продуктів, установки холодильника в безпосередній близькості до опалювальних і нагрівальних приладів, а також при недостатньому охолодженні конденсатора навколишнім повітрям (конденсатор чим-небудь закритий).

Висока температура в приміщенні. Про вплив підвищеної температури навколишнього повітря на роботу холодильника написано на.

Якщо холодильник знаходиться на сонячній стороні приміщення, то рекомендується, якщо це можливо, переставити його в більш прохолодне місце.

Горить лампочка в камері при закритих дверях холодильника. Цей дефект зазвичай пов'язані з деформацією сталася внутрішньої панелі дверей, в результаті чого кнопка вимикача не віджимається панеллю.

Щоб перевірити, чи горить в камері світло, треба відігнути в зручному місці балон, дверного ущільнювача (на довжину долоні) і, зачинивши двері холодильника, подивитися через щілину.

Якщо світло в камері горить, то слід відігнути балон дверного ущільнювача в місці розташування кнопки вимикача, віджати кнопку для вимкнення світла і визначити, приблизно на скільки міліметрів відійшла при цьому кнопка.

Дефект усувають шляхом наклейки на внутрішню панель пластинки з полістиролу діаметром 15-20 мм відповідної товщини в місці упору кнопки в панель. Для склеювання можна використовувати дихлоретан або клей БФ-2.

Несправність холодильного агрегату. Погане охолодження холодильної камери може бути при наявності невеликий течі фреону із системи агрегату або засміченні фільтра капіляра (осушувальні патрона).

У цих випадках у випарник буде надходити недостатня кількість фреону і останні канали (по ходу руху фреону), а також прилегла до них поверхню випарника не будуть обмерзає.

Часткове засмічення фільтра капіляра (осушувальні цеолітового патрона) може бути визначено шляхом порівняння (на дотик) нагріву поверхні корпусу патрона в місці зграї з капіляром, а також трубки змійовика конденсатора. Якщо корпус або капілярна трубка в безпосередній близькості від корпусу більш холодні, ніж трубка конденсатора в зазначеному місці, то це означає, що випарник не повністю обмерзає через часткове засмічення фільтра. При відсутності засмічення нагрів всіх зазначених поверхонь буде однаковим.

Для перевірки наявності течі фреону із системи агрегату слід ретельно оглянути випарник (попередньо його розморозивши), трубопроводи і конденсатор. В окремих випадках місце течі вдається виявити слідами масла на поверхні трубопроводів.

Для усунення зазначених несправностей холодильний агрегат слід надіслати в майстерню. Спосіб демонтажу агрегату з шафи описаний на.

Зволоження теплоізоляції. При відсутності всіх перерахованих причин поганого охолодження камери треба перевірити стан теплоізоляції. Зволоження теплоізоляції або її осідання і поява пустот неминуче призводять до збільшення приток зовнішнього тепла в камеру і погіршення її охолодження.[6]:

Для перевірки стану теплоізоляції потрібна повна розбирання холодильника, що є досить трудомісткою роботою. Вологу теплоізоляцію зі скловолокна слід висушити, теплоізоляцію з міпори необхідно замінити.

6.3 Велика витрата електроенергії

Перш ніж приступити до з'ясування причини підвищеної витрати електроенергії холодильником, слід визначити, скільки електроенергії він витрачає фактично і порівняти отримані дані з паспортними. Однак при цьому повинні бути враховані умови експлуатації холодильника, що впливають на підвищення витрати електроенергії. До таких умов відносяться;

підвищена температура навколишнього повітря;

установка холодильника в безпосередній близькості до опалювальних і нагрівальних приладів;

підвищена напруга в мережі;

застосування автотрансформатора;

робота холодильника з великою сніговий шубою.

Підвищений витрата електроенергії у всіх випадках супроводжується збільшенням коефіцієнта робочого часу або споживаної потужності. Перевірка цих параметрів і порівняння їх з необхідними дає можливість правильно орієнтуватися у визначенні причини підвищеної витрати електроенергії.

Збільшення коефіцієнта робочого часу може бути при поганому ущільненні дверного отвору, зволоженні теплоізоляції або її поганою укладанні в простінках шафи, поганий обмерзання випарника.

Збільшена споживана потужність може бути при підвищеній напрузі в мережі, застосуванні автотрансформатора, що горить в камері лампочці при закритих дверях холодильника, несправному мотор-компресорі.

Визначення і усунення всіх перерахованих несправностей, за винятком останньої, розглядалося раніше. Несправності мотор-компресора, що сприяють збільшенню витрати електроенергії (вихрові замикання в обмотках двигуна, підвищена потужність двигуна, невеликі заїдання тертьових частин компресора тощо), усуваються в майстерні.

Переохолодження продуктів (низька температура в камері)

Низька температура в камері холодильника призводить до небажаного переохолодження продуктів. При цьому холодильний агрегат працює з підвищеним коефіцієнтом робочого часу і витрачає більше електроенергії.

Порушено кріплення трубки сильфона. Якщо трубка сильфона слабо притиснута до стінки випарника або вийшла з-під притискної планки, то її необхідно надійно закріпити. При. наявності пластмасових прокладок трубку треба притиснути планкою до цих прокладок, а не до стінки випарника. В іншому випадку мотор-компресор часто включатися і виключатися.

Несправність терморегулятора. При багаторічній роботі терморегулятора можуть спостерігатися випадки ослаблення силової пружини, внаслідок чого при тому ж положенні ручки кілька знизиться температура в камері і холодильний агрегат буде працювати з більшим коефіцієнтом робочого часу.

Якщо потрібну температуру в камері можна забезпечити шляхом встановлення ручки терморегулятора ближче до положення «Викл»." і при цьому в запасі ще буде одне, два ділення, то рекомендується цим обмежитися; Якщо такої можливості немає, то терморегулятор необхідно перерегулювати або замінити новим.

6.4 Затяжний запуск мотор-компресора

холодильник випарник монтаж несправність

Запуск мотор-компресора з моменту замикання контактів терморегулятора нормально триває не більше 1-2 с. Якщо ротор за цей час не розвернеться і залишатиметься нерухомим, то великий струм, що протікає по ланцюгу робочої обмотки, призведе до спрацьовування захисного реле. У багатьох випадках мотор-компресор може запуститися при подальшому замиканні контактів захисного реле, а іноді лише після двох -, триразового спрацьовування.

Порушено кріплення реле. Якщо реле не буде перебувати у вертикальному положенні згідно мітці, наявної на його корпусі, то сердечник пускового реле не зможе нормально втягуватися в соленоїдні котушку і контакти не будуть швидко замикатися. У цьому випадку реле слід правильно встановити і надійно закріпити.

Несправність пускового реле. Перевірити, чи відбувається затяжний запуск мотор-компресора з вини пускового реле, можна кількома способами. Найпростіше це зробити шляхом його заміни новим, відповідним за типом (реле РТП-1 і РТК-Х взаємозамінні) і номінального струму. Нормальний запуск мотор-компресора з новим реле буде вказувати на несправність реле, що стоїть в холодильнику.

При відсутності нового реле запуск мотор-компресора можна перевірити включенням двигуна в мережу безпосередньо, без реле або тільки без пускового реле, але із захисним реле в ланцюзі двигуна. Останній спосіб виключить можливість будь-якого непередбаченого перегріву обмоток.

Для запусків мотор-компресора без реле рекомендується мати нескладний пристрій, що складається в основному з двожильного проводу довжиною 1,5 м, штепсельної вилки, кнопки (дзвінкового типу) з нормально розімкнутими контактами і трьох затискачів типу "крокодил". Затискачі повинні бути зовні ретельно ізольовані і мати відповідні позначення (Р, П, О) для правильного їх приєднання до прохідних контактів.

Запускають мотор-компресор в наступному порядку: спочатку слід вийняти вилку холодильника з штепсельної розетки мережі і звільнити прохідні контакти від реле або приєднаних до них проводів. Визначивши, як приєднані кінці обмоток до прохідних контактів, треба надягти на них відповідно затискачі пристрою. Вставити вилку пристрою в розетку мережі і швидко, на 1-2 с, натиснути на кнопку для включення пусковий обмотки.

Запуск мотор-компресора з включеним захисним реле перевіряють в певному порядку.

У реле LS-08B слід зняти дріт з клеми 1 і замкнути його на 1 з клемою 2.

У реле ДХР необхідно проробити те ж, замкнувши провід, знятий з клеми 1, з клемою 3.

Реле РТП-1. Та РТК-Х, розташовані на прохідних контактах, слід зняти і, не чіпаючи проводів, одягнутих на клеми, з'єднати трижильним проводом гнізда реле з відповідними прохідними контактами. Не вставляючи провід в гніздо / реле, включити терморегулятор і вставити вилку холодильника в розетку мережі. Швидко, на 1-2 с, замкнути вільний провід з гнізді 3 реле.

При розташуванні цих реле на рамі мотор-компресора вийняти провід з гнізда 1 реле і зробити так само, як зазначено вище. Перед виконанням зазначених робіт завжди повинен бути включений терморегулятор.

При гарантійному обслуговуванні холодильника несправне реле слід у всіх випадках замінити, попередньо перевіривши його без порушення пломбування. Для перевірки можна застосувати авометр, омметр або лампочку від кишенькового ліхтаря і батарею 3336Л (4,5 В).

Пусковий реле перевіряють наступним чином. Реле РТП-1 або РТК-Х ставлять на стіл протилежно їх робочому становищу, тобто стрілкою вниз, і перевіряють ланцюг між гніздами 1 і 3 або між гніздом / і нижньої клемою у реле РТП-1 і верхньої клемою у реле РТК- Х. Реле LS-08B кладуть тильною стороною вгору (протилежно робочому становищу) і перевіряють ланцюг між клемами / і 2 або / і 3. Реле ДХР кладуть клемної майданчиком вгору і перевіряють ланцюг між клемами 1 і 3 або 1 і 4.

При несправності пускового реле у всіх випадках ланцюга не повинно бути. Слід, однак, мати на увазі, що при перевірці ланцюга пускових реле РТК-Х і LS-08B вищевказаними способами відрив контакту не завжди може бути виявлений, оскільки у цих реле є дві пари контактів і при відриві одного з них ланцюг при неробочому положенні реле може замикатися через струмопровідну планку контактотримача.

Якщо термін гарантії на холодильник пройшов, то треба, встановивши, в чому полягає несправність пускового реле, усунути її. Затяжний запуск мотор-компресора зазвичай буває при підгоряння контактів, рідше через заїдань сердечника в соленоїдний котушці.

Залежно від стану контактів їх слід акуратно зачистити найдрібнішої шкіркою і промити спиртом. Для перевірки торкання контактів при їх замиканні реле слід повернути протилежно його робочого стану. В реле РТП-1 для забезпечення торкання контактів один одного з деяким тиском треба підігнути планку з нерухомим контактом.

Низька напруга в мережі. Якщо запуск мотор-компресора при заміні пускозахисним реле і раніше залишився затяжним, то рекомендується перевірити напругу в мережі в момент включення мотор-компресора. При напрузі нижче обумовленого в заводській інструкції з користування холодильником забезпечити нормальний запуск мотор-компресора не представляється можливим.

Несправність холодильного агрегату. "За відсутності названих несправностей, пов'язаних з пуско-захисним реле, і нормальному напрузі в мережі необхідно перевірити справність мотор-компресора.

Затяжний запуск мотор-компресора може відбуватися у випадках підвищеного тертя (невеликих заїдань) між окремими частинами які труться (колінчастим валом в підшипниках, поршнем у циліндрі) компресора або ротора в статорі.

Для того щоб у цьому переконатися, треба запустити мотор-компресор, включивши його безпосередньо в мережу.

При виявленні несправності мотор-компресора холодильний агрегат слід направити на ремонт в майстерню.

Часте включення мотор-компресора (велика кількість циклів за годину)

Холодильники зазвичай працюють з 4-8 включеннями мотор-компресора на годину, що визначає тривалість одного циклу приблизно в 8-15 хв. При нормальних умовах експлуатації (коефіцієнт робочого часу 0,25-0,35) тривалість роботи мотор-компресора в циклі складе 2-4 хв.

Велика кількість циклів небажано, тому що при дуже короткому часі роботи мотор-компресора в циклі (в межах хвилини) електродвигун буде працювати з підвищеним споживаної потужністю, а робоча обмотка статора, не встигаючи охолонути за короткий час простою, буде перегріватися. Крім того, часте розмикання контактів терморегулятора і пускового реле буде негативно впливати на їх стійкість.

Неправильне кріплення трубки сильфона. У холодильних агрегатах з алюмінієвими випарниками трубку сильфона зазвичай прикріплюють до стінки випарника через пластмасову прокладку або на її кінець надягають хлорвінілової трубку. При кріпленні трубки безпосередньо до стінки випарника вона (завдяки хорошій теплопровідності алюмінію) буде швидко охолоджуватися і часто відключати мотор-компресор.

Щоб зменшити кількість циклів до нормального (не більше 8 циклів за годину), слід прокласти між трубкою сильфона і стінкою випарника прокладку з пластмаси (полістиролу, текстоліту та ін.) товщиною 1-2 мм в залежності від результатів (зі збільшенням товщини прокладки кількість циклів буде зменшуватися) або надіти поліетиленову або поліхлорвінілових трубку на кінець трубки сильфона, притискується до стінки випарника.

Слід врахувати, що зменшення кількості циклів у годину може привести до деякого зниження температури в камері. Тому, щоб зберегти температуру, рекомендується перевести ручку терморегулятора на 1-2 поділки шкали в бік положення «Вимкнено».

6.5 Спрацювання захисного реле

Однак можуть бути випадки, коли захисне реле спрацьовує настільки часто, що чутні характерні клацання при розмиканні контактів мимоволі звертають на себе увагу.

Залежно від причини спрацьовувань захисного реле та їх періодичності мотор-компресор може деякий час включатися і холодильний агрегат в якійсь мірі буде охолоджувати камеру. При цьому двигун буде включатися без участі терморегулятора, контакти якого будуть увесь час залишатися замкнутими.

В інших випадках спрацьовування захисного реле будуть настільки частими, що мотор-компресор практично не буде працювати.

Переконатися в відбуваються включення і виключення мотор-компресора захисним реле без участі терморегулятора (контакти терморегулятора весь час замкнуті) найзручніше за допомогою контрольної електролампочки (220В), яку треба розташувати в місці, зручному для спостереження.

Кінці двожильного дроти від патрона контрольної лампочки приєднують до пускозахисною реле, після чого реле знову закріплюють в робочому положенні.

У холодильнику з реле РТК-Х один кінець дроту приєднують до нижньої вивідний клеми реле, інший - до гнізда 3; з реле РТП-1 один кінець дроту приєднують до верхньої вивідний клеми реле, інший - до гнізда 3; з реле РПЗ і LS- 08B кінці проводів приєднують до клем 2 і 3; з реле ДХР кінці проводів приєднують до клем 4 і 3.

Якщо вимкнення мотор-компресора відбувається через спрацювання захисного реле, то контрольна лампочка буде загорятися.

При виключеннях мотор-компресора терморегулятором контрольна лампочка горіти не буде.

Причину частого спрацьовування захисного реле рекомендується визначати в такому порядку: спочатку перевірити напругу в мережі, потім кріплення пуско запускного-модуля реле, справність реле і справність холодильного агрегату.

Незалежно від причини частого спрацьовування захисного реле не слід включати мотор-компресор в електромережу безпосередньо, так як двигун може вийти з ладу.[7]:

6.6 Мотор-компресор працює без виключень

При безперервній роботі холодильного агрегату, коли мотор-компресор працює без виключень, слід насамперед звернути увагу на температуру в приміщенні і положення ручки терморегулятора на шкалі.

При звичайних температурних умовах у приміщенні треба перевірити обмерзання випарника, а також виміряти температуру в камері холодильника.

Щодо підвищена температура в камері і погане обмерзання випарника будуть вказувати на наявну несправність в холодильному агрегаті. Переохолодження продуктів і низька мінусова температура з камері найбільш часто бувають при несправності терморегулятора.

Холодильний агрегат може працювати без виключень мотор-компресора в умовах високої (приблизно 30 ° С і вище) температури в приміщенні і тим більше, коли ручка терморегулятора встановлена на діленнях великого охолодження, а також при відсутності будь-якої несправності в холодильнику.

Несправність терморегулятора. Звичайною причиною роботи мотор-компресора без виключень є наявність в терморегуляторі механічної несправності: заїдання важеля або пригоранню контактів один до одного. Такий терморегулятор необхідно замінити.

Несправність холодильного агрегату. Безперервна робота холодильного агрегату, що супроводжується недостатнім охолодженням продуктів в камері, найбільш часто буває в результаті мікротечі фреону. Характерна ознака мікротечі - не обмерзають останні (по руху фреону) канали випарника, тобто місця, прилеглі до упаяний всмоктуючої трубці.

Визначити місце мікротечі фреону з холодильного агрегату можна лише за допомогою електронного детектора шукаємо галоїдні (ГТВ-2, ГТВ-3 та ін.) В іншому випадку агрегат доводиться відправляти в майстерню без зазначення місця витоку.

Висока температура в приміщенні. При відсутності дефектів в холодильнику мотор-компресор працює без виключень при високій температурі в приміщенні через недостатню холодопродуктивності компресора.

Залежно від температури в приміщенні мотор-компресор може увійти в циклічний режим роботи при установці ручки терморегулятора на поділ ближче до положення «Вимк.».

6.7 Відсутнє охолодження

Цей дефект характеризується відсутністю охолодження в камері (кімнатна температура) при працюючому мотор-компресорі.

Несправність холодильного агрегату. Найбільш частою причиною несправності холодильного агрегату буває повна витік фреону з нього, проте можуть бути й інші причини: засмічення цеолітового патрона (фільтра-капіляра), замерзання вологи в агрегаті, рідше поломка або корозія клапанів.

Залежно від наявних несправностей зовнішні ознаки їх будуть різними. Визначати несправність рекомендується в такому порядку. Включити мотор-компресор і перевірити на дотик нагнітальну трубку. Якщо вона буде нагріватися, то припущення про відсутність фреону в агрегаті можна виключити. Потім треба перевірити на дотик патрубок (або канал) випарника, в який впаяний кінець капіляра. Якщо ознак охолодження цього місця немає, то можна припустити, що засмічений цеолітовий патрон (фільтр капіляра).

Якщо при перевірці нагнітаючої трубки вона буде зберігати кімнатну температуру, то, перевіряючи патрубок випарника, треба прислухатися до можливого перетікання масла у випарник. Чутний характерний звук, видаваний масло-повітряною сумішшю, буде вказувати на відсутність фреону в агрегаті. При відсутності такого звуку можна вважати, що несправний компресор.

Дефектний холодильний агрегат необхідно ремонтувати в майстерні.

Не працює мотор-компресор

Коли не працює мотор-компресор, холодильник виявляється повністю непрацездатним. Однак це не у всіх випадках буде свідчити про вихід з ладу мотор-компресора. Можуть бути несправними та інші вузли: терморегулятор, реле та ін.

Залежно від того, в якому вузлі є дефект, складність ремонту буде істотно відрізнятися. В одних випадках працездатність холодильника може бути швидко відновлена шляхом нескладного виправлення. Пошкодження або заміни дефектного вузла, в інших потрібно демонтувати холодильний агрегат і направити його для ремонту в майстерню.

При наявності в холодильнику освітлення слід насамперед перевірити, чи горить лампочка в камері. Якщо лампочка не горить, то це певною мірою може вказувати на відсутність напруги в розетку мережі або на виході з автотрансформатора, (якщо холодильник працює через автотрансформатор), а також на можливе пошкодження у зовнішній проводці холодильника.

При відсутності напруги в розетці старого типу треба переконатися в цілості наявного в ній запобіжника.

Якщо при відкриванні дверей холодильника в камері горить світло, то перевіряти справність розетки не слід. Треба включити терморегулятор і не послухається мотор-компресор. При одних несправності в кожусі мотор-компресора буде чутно гудіння, при інших гудіння не буде. Гудіння вказує на наявність струму в ланцюзі робочої обмотки ротора і нерухомість. Так як при нерухомому роторі по робочій обмотці буде протікати великий струм короткого замикання, тримати двигун під напругою слід не більше 2-3 с.

Якщо в кожусі мотор-компресора гудіння не чути, то це означає, що несправний терморегулятор. Якщо гудіння чути, то можуть бути такі несправності: низька напруга в мережі; порушено кріплення пуско-захисного реле або з'єднання з ним проводки холодильника; несправне пускозахисне реле; несправний мотор-компресор.

Послідовність визначення місця несправності залежить від результатів прослуховування мотор-компресора, але завжди рекомендується починати перевірку з найбільш простих операцій.

Несправність терморегулятора. Найбільш часто мотор-компресор може не включатися через несправність терморегулятора при витоку наповнювача з трубки сильфона. Тому спочатку при включенні терморегулятора треба прислухатися, чи є клацання в момент замикання контактів.

Якщо в сильфоні немає наповнювача, то контакти не замкнуться, так як перекидна пружина не зможе перекинути важіль. Внаслідок цього ручка з положення «Вимкнено» на будь-яке інше поділ шкали повертається плавно, без клацання, видаваного перекидаються важелем.

При відсутності клацання рекомендується переконатися у справності терморегулятора шляхом більш ретельної перевірки його. Існує кілька способів перевірки терморегулятора в залежності від складності його демонтажу і типу пуско-захисного реле, застосованого в холодильнику.

При складному демонтаж терморегулятора його справність найбільш просто перевірити таким чином: знеструмити холодильник, вийнявши вилку з розетки мережі, і повернути ручку терморегулятора на будь поділ шкали. У холодильниках з реле РТП-1 і РТК-Х зняти проводи з клем реле і приєднати до їх наконечникам контрольну електролампу напруги, відповідного напрузі мережі.

При включенні вилки холодильника в мережу і справному терморегуляторі лампа повинна горіти.

У холодильниках з реле РПЗ і LS-08B контрольну лампу слід підключити до наконечників рознімних проводів, що йдуть в холодильник, роз'єднавши їх з проводами реле і прохідного контакту.

У холодильниках старих випусків з реле ДХР контрольну лампу треба включити між клемами 2 і 4 реле, попередньо знявши реле зі стійки.

При нескладному демонтаж терморегулятора його справність можна перевірити методом виключення. Для цієї мети необхідно знеструмити холодильник, демонтувати терморегулятор, зняти проводу з його клем і замкнути їх між собою, ретельно ізолювавши їх щоб уникнути замикання на корпус.

Запуск мотор-компресора при включенні вилки холодильника в мережу буде говорити про несправності терморегулятора.

Несправний терморегулятор у всіх випадках повинен бути замінений.

Низька напруга в мережі. Якщо в кожусі мотор-компресора чути гудіння, то в момент включення мотор-компресора рекомендується перевірити напругу в мережі.

Порушено кріплення пуско-захисного реле або з'єднання з ним проводки холодильника. Перед перевіркою несправності слід знеструмити холодильник. Найбільш вірогідною є можливість порушення з'єднань проводів з клемами реле.

В реле РТП-1 і РТК-Х, розташованих на прохідних контактах, необхідно перевірити приєднання до їх клем двожильного дроти з затискачами, а при розташуванні цих реле на рамі мотор-компресора - відсутність ушкоджень у з'єднаннях трьохжильного дроти з прохідними контактами і з гніздами реле .

В реле РПЗ, LS-08B і ДХР треба перевірити кріплення проводів на тильній стороні корпусу реле.[9]:

Якщо реле було не закріплено або перекошене, то цей дефект необхідно усунути.

Несправність пуско-захисного реле. Несправності реле бувають різними. Так, за відсутності гудіння в кожусі мотор-компресора найбільш імовірна несправність захисного реле, при наявності гудіння несправність може бути тільки в пусковому реле.

Способи перевірки пускового реле наведені на .

Найбільш ймовірними несправностями захисного реле можуть бути: перегорання нагрівального елемента, деформація біметалічної платівки і відрив контакту. У реле РТП-1 і РТК-Х можливо також порушення контакту між гніздом і прохідним контактом, з яким з'єднується вивідний кінець робочої обмотки.

Для з'ясування стану захисного реле можна перевірити запуск мотор-компресора за допомогою однотипного нового реле або шляхом його включення в мережу безпосередньо.

Перевірити ланцюг захисного реле, не розкриваючи його пломби, можна приладом, а також оглядом гнізд.

Для перевірки ланцюга захисного реле РТК-Х прилад підключають між нижньою клемою (при робочому положенні реле) і гніздом 3; ланцюга реле РТП-1 - між верхній бічній клемою і гніздом 3; ланцюга реле РПЗ і LS-08B - між клемами 2 і 3 ; ланцюга реле ДХР - між клемами 3 та 4. При наявності в реле несправності ланцюга не буде. Несправне захисне реле у всіх випадках необхідно замінити.

Несправність мотор-компресора. Несправність мотор-компресора визначають шляхом прослухування кожуха мотор-компресора. Так, за відсутності гудіння можна припустити, що є обрив в робочій обмотці, при наявності гудіння найбільш можливо згоряння пускової обмотки або заклинювання в компресорі.

Для визначення наявної несправності слід перевірити ланцюг обмоток, приєднуючи прилад безпосередньо до прохідних контактів. Якщо з'єднання вивідних кінців обмоток з прохідними контактами в даному холодильнику невідомі, то треба перевірити ланцюг попарно між усіма контактами. Відсутність ланцюга між двома будь-якими парами контактів буде вказувати на наявний обрив.

При наявності ланцюга між усіма трьома парами контактів можна припустити, що компресор заклинило. В окремих випадках цей дефект вдається усунути на місці шляхом «зриву» колінчастого вала з місця короткочасним підвищенням пускового моменту двигуна. Пусковий момент двигуна можна збільшити, підвищивши подається напруга з допомогою автотрансформатора або застосувавши електролітичний конденсатор.

Перший спосіб зручний для холодильника з двигуном на 127 В. При його роботі через автотрансформатор від мережі напругою 220 В двигун можна включити безпосередньо в мережу без автотрансформатора, при роботі від мережі 127 В-підвищити напругу за допомогою автотрансформатора 127/220 В.

Підвищити пусковий момент двигуна на 220 В можна, включивши між робочою і пусковий обмотками електролітичний конденсатор (для змінного струму) ємністю приблизно від 60 до 250 мкф в залежності від отриманих результатів.

Двигун при заклинювання в компресорі запускають, включаючи його в мережу безпосередньо, використовуючи при цьому окремий провід з вилкою і автоматичну пробку, щоб не спалити плавкі запобіжники в квартирі.

Холодильний агрегат з обривом в обмотках або заклинювання в компресорі (при незадовільних результатах «зриву») підлягає ремонту в майстерні.

7. ТЕХНІКА БЕЗПЕКИ ПРИ ПРОВЕДЕННІ РЕМОНТУ

При перевірці та усунення несправностей в холодильних приладах, необхідно прийняти

відповідні запобіжні заходи, щоб не піддавати себе і оточуючих небезпеки:

Ураження електричним струмом, при наявності напруги на клемах терморегулятора, реле, прохідних герметичних скло-контактах компресора;

Ураження електричним струмом при короткому замиканні в електропроводці холодильного приладу або замиканні електропроводки на корпус;

Місцевого обмороження холодоагентом, при заповненні холодильного агрегату R12, R134a. При усуненні несправності, холодильний прилад треба знеструмити (вийняти штепсельну вилку шнура мережевого з розетки мережі електроживлення). Проводити технічне обслуговування холодильного приладу, включеного в мережу, слід тільки в необхідних випадках (наприклад, при перевірці запуску компресора і т.п.). Для захисту від ураження електричним струмом служать ізолюючі захисні засоби: гумові рукавички і монтажний інструмент з електро-ізольовані ручками. При знятті терморегулятора на тривалий час, кінці електропроводів (наконечники) повинні бути ретельно ізольовані щоб уникнути замикання на корпус при випадковому включенні холодильного приладу в мережу. При заповненні холодильного агрегату холодоагентом, а так само при випуску холодоагенту з балона, слід остерігатися потрапляння його на руки, обличчя і, особливо, очі.

При попаданні холодоагенту R12, R134a в очі, їх слід промити чистою теплою водою, надіти темні окуляри (не робити пов'язку) і звернутися до лікаря. У разі попадання холодоагенту на шкіру - промити її чистою теплою водою протягом 5-10 хв, осушити не розтираючи, змастити вазеліном або маззю Вишневського.

При вдиханні повітря з високим вмістом пари холодоагенту, може спостерігатися тимчасова депресія нервової системи з ефектами аппатиї, наркотичного сп'яніння, запаморочення, почуття отруєння, втрата координації. Якщо ви спостерігаєте у себе будь-які з вище перерахованих симптомів отруєння, вийдіть на свіже повітря і зверніться за медичною допомогою. Не слід застосовувати адреналін (епінефрін) або подібні препарати, так як ці ліки можуть збільшити ризик серцевої аритмії і зупинки серця. Якщо дихання у потерпілого зупинилося, вдамося до штучного дихання. Під час роботи із застосуванням холодоагенту, забороняється курити чи застосовувати відкритий вогонь. В іншому, при ремонті холодильних приладів слід керуватися "Правилами техніки безпеки та виробничої санітарії для підприємств по ремонту електропобутових машин і приладів ". Для того, щоб гарантувати безпеку при роботі з холодоагентами в закритих приміщеннях майстерень (др. ремонтних підприємств), необхідно вжити таких заходів:

Забезпечити припливно-витяжну вентиляцію приміщення для видалення шкідливих газів і обладнати пости пайки місцевими витяжними пристроями, що забезпечують швидкість руху повітря безпосередньо на місці пайки не менше 0,6 м / с;

При ремонті вдома у замовника, забезпечити c2lеффектівное провітрювання приміщення, в якому проводиться ремонт, протягом усього часу проведення ремонтних робіт, в т.ч. не менше 15 хвилин до і після проведення зазначених робіт;

До початку роботи необхідно упевнитися в тому, що в приміщенні немає шкідливих газів. 5.6 R600a (ізобутан) має, в порівнянні з R12 і R134a, значні екологічні переваги. Цей холодоагент не руйнує озоновий шар, не сприяє появі парникового ефекту, крім того, витрата холодоагенту на агрегат значно скорочується (приблизно на 1 / 3 частина).

На ряду з цим є такі недоліки:

Горючий;

Добре розчинний в компресорній оливі;

Малий граничний допуск дози заправки;

Недостатній рівень тиску в контурі охолодження.a легко - горючий і вибухонебезпечний тільки в з'єднанні з повітрям в об'ємному співвідношенні від 1,3 до 8,5%. При використовуваних в холодильних приладах кількостях ізобутану, з'єднання в такому співвідношенні може виникнути тільки у виняткових випадках, але, не дивлячись на це, необхідно дотримуватися таких заходів безпеки:

Стежити за хорошою провітрюваність приміщення;

Працювати далеко від опалювальних приладів (температура займання ізобутану плюс 460 0С);

Не курити;

Не допускати відкритий вогонь (газова плита, свічка).

УВАГА! При наявності в контурі R600a, категорично заборонено застосування відкритого вогню і проведення робіт зварювальними апаратами.[10]:

8. РОЗРАХУНОК ОДНОГО З ЕЛЕМЕНТІВ ПРИЛАДУ

8.1 Розрахунок випарника

Випарник - це пристрій, який абсорбує тепло в холодну систему. Випарник встановлюють в охолоджуваному просторі. Тепло поглинається в результаті кипіння холодоагенту в каналах випарника.

а) випарник холодильної камери - листотрубний випарник. Поверхня випарника визначається за формулою:

, (8.1),

де: f-поверхня випарника, ;

d-зовнішній діаметр змієвидного трубопроводу випарника, м;

L-довжина змієвидного трубопроводу, м;

φ-коефіцієнт оребрення, рівний відношенню оребреної поверхні до поверхні, якби оребрення не було:

, (8.2),

де:n - відстань між гілками змійовика= 0,008 м;= 0,032 м.

Довжину змієвидного трубопроводу визначають за формулою:

 (8.3)

Визначаємо поверхню випарника холодильної камери:

.

Площа поверхні визначається за формулою:

 (8.4)

.

б) випарник морозильної камери:

Поверхня випарника визначається за формулою:

, (8.5)

де: f-поверхня випарника, ;зовнішній діаметр змієвидного трубопроводу випарника, м;довжина змієвидного трубопроводу, м;

φ-коефіцієнт оребрення, рівний відношенню оребреної поверхні до поверхні, якби оребрення не було:

 (8.9)

Довжина змієвидного трубопроводу

L = 7,9 м= 0,83

Площа поверхні оребрення:

 (8.10)

.

9. УТИЛІЗАЦІЯ ХОЛОДИЛЬНИКІВ

Утилізація старих, що стали непридатними або відслужили свій вік холодильників добре налагоджена в розвинених країнах світу, де охороні навколишнього середовища та раціонального використання територій приділяється достатньо уваги. Наприклад, при покупці нової великогабаритної техніки покупець вказує, чи потрібен вивіз старої. У разі позитивної відповіді продавець, що доставив новий холодильник, тут же вивозить старий апарат для утилізації. Деякі торговельні мережі проводять акції, при яких заміна старої побутової техніки на нову здійснюється зі знижкою.

Для утилізації побутових приладів організовуються спеціальні пункти прийому, на яких стару техніку розбирають і відправляють на переробку по частинах: метал, скло, пластик.

Ось, наприклад, по конвеєру йдуть холодильники. Робочі виймають з них піддони та роздільники, виривають магнітний ущільнювач. Потім з холодильного контуру відкачують фреон, витягають масло, від'єднують компресор, який потім розбирають на деталі. Потім за допомогою величезного подрібнювача. Тут напівцілий холодильник за секунди перемелюється на дрібні шматки металу і пластика. Подальший шлях залишків холодильника не настільки видовищний, але зате більш цікавий з точки зору технологій. Спершу потужні магніти витягають із суміші різних матеріалів сталь. Потім з неї видувається легкий пінополіуретан, а залишилися в суміші більш важкі мідь і алюміній відокремлюються від пластику за допомогою сепаратора з постійними рідкоземельними магнітами. Під час його роботи, коли шматки кольорових металів з великою швидкістю проходять через обертовий сепаратор, в них виникають вихрові струми і створюється магнітне поле навколо металів. Полярність цього магнітного поля збігається з полярністю обертового магніту, в результаті кольорові метали відскакують від нього. Параметри установки підібрані так, щоб балістичні траєкторії металів різної щільності суттєво різнилися. На цій властивості й грунтується відділення мідних фракцій від алюмінієвих: вони потрапляють в різні бункери. Пластики впливу поля не піддаються - конвеєр скидає їх в свій бункер. Після цього суміш із пластиків направляється у флотаційну камеру з водою і в центрифугу - для поділу за видами. Частина отриманого матеріалу йде на виробництво деталей нової побутової техніки. Останнє надходить на спеціалізовані заводи для подальшої переробки.

Токсичні речовини і матеріали збираються та утилізуються за суворими стандартами і технологіями. Утилізація старої побутової техніки - не примха, а необхідність. Дослідження показали, що щорічно в світі викидається до 50 тонн старих електроприладів. Особливу небезпеку становлять апарати, що містять холодоагент (кондиціонери і холодильники), а також електроніка, деталі якої виготовляються із застосуванням важких і токсичних металів. Неконтрольовані звалища побутової техніки не тільки займають корисний простір у районі міст, псують естетику ландшафту, а й є серйозним джерелом забруднення повітря, ґрунту і води. Тривалий процес розкладання багатьох матеріалів з виділенням шкідливих речовин завдає істотної шкоди навколишньому середовищу і знижує якість життя людей. Так що правильна безпечна утилізація прийшла в непридатність побутової техніки - в інтересах всіх і кожного.

ВИСНОВКИ

В даному курсовому проекті, мною були розглянуті такі пункти:

. Розглянуті функціональні можливості та технічні характеристики холодильника Gorenje RK 65 SYX2, його устрій та принцип дії;

.Виконано розрахунок конденсатора холодильника Gorenje RK 65 SYX2;

.Розглянуті експлуатаційні та ремонтні документи холодильника його несправності та шляхи їх усунення, приведені правила монтажу та встановлення;

.Розглянуто технологію утилізації холодильників.

СПИСОК ДЖЕРЕЛ ІНФОРМАЦІЇ

1. Холодильная техника и технология: Учебник под ред. А.В. Руцкого. -М.:ИНФРА-М, 2000. - 286 с.

. Лепаев Д.А., Коляда В.В. - Ремонт холодильников, 2000. - 432 с.

3. Основы холодильной техники и холодильной технологии: Мещеряков Ф.Е. - М., 1975, 559 с.

. Якобсон В.Б. Малые холодильные машины. - М.: Пищевая промышленность, 1977. - 368 с.

. Зеликовский И.Х., Каплан Л.Г.Малые холодильные машины и установки: Малые холодильные установки. - 2-е изд., перераб и доп. - М.: Пищевая промышленность,1979. - 448 с.

. Кондрашова Н.Г., Лашутина Н.Г. Холодильно-компрессорные машины и установки. - 3-е изд., перераб. и доп. - М.: Высшая школа,1984 - 335 с.

. Лесников В.В. Бытовые компрессионные холодильники (методическое указание по дисциплине «Бытовые машины и приборы») Уфа 1998-47с.

. Доссат Р.Дж. Основы холодильной техники.

Пер. с англ. - М.: Легкая и пищевая промышленность,1984 - 520 с.

. Вейнберг Б.С. Вайн Л.Н. Бытовые компрессионные холодильники. - М.: Пищевая промышленность ,1972. - 272 с.
