Амплитудно-фазовая частотная характеристика систем автоматического управления
Министерство образования и науки
Российской Федерации
ФГБОУ ВПО
"Сибирский государственный технологический университет"
Факультет
ХТФЗДО
Кафедра
автоматизации производственных процессов
Дисциплина:
Теория автоматического управления
Расчетно-графическая работа (АПП.000000.006.ПЗ)
Руководитель
Чмых Г.И.
Разработал
студент
гр.2102
Валевич И.Н.
Красноярск
2011
Содержание
Задание 1
Условие задачи
Введение
Построение амплитудно-фазовой
частотной характеристики
Задание 2
Условие задачи
Преобразование структурной схемы
Проверка устойчивости по критерию
Рауса
Список используемых источников
Задание 1
Условие задачи
Вариант 6
Задание:
построить амплитудно-фазовую частотную характеристику
динамического элемента по заданной передаточной функции при изменении частоты
от 0 до +∞. Исходные данные: передаточная функция звена (см. табл. 2.1):
параметры звена (см. табл. 2.2): = 0.03; Т2 = 0.1; к = 10
Введение
Для оценки установившихся режимов работы систем
автоматического управления удобно рассматривать поведение элементов и систем
при воздействиях, являющихся периодическими функциями времени. В качестве таких
воздействий были выбраны гармонические воздействия, что обусловлено несколькими
обстоятельствами. Во-первых, большинство реально встречающихся воздействий
может быть представлено в виде суммы гармоник различных частот (разложение
Фурье). Во-вторых, в установившихся режимах гармонические сигналы передаются
линейными элементами и системами без искажений. И в-третьих, обычно не
возникает затруднений в экспериментальном исследовании поведения линейных
элементов и систем при гармонических воздействиях.
Важное значение при описании линейных стационарных
систем (звеньев) имеют частотные характеристики. Они получается при
рассмотрении вынужденных движений системы (звена) при подаче на ее вход
гармонического воздействия.
В общем случае уравнение линейной стационарной системы
с одним входом можно записать так:
+ … + ∙ s + ∙X(s) = (+ ⋅G(s)
где X(s) - изображение преобразования
Лапласа переменной x(t) (x(t) -выходной
сигнал), G(s) - изображение преобразования Лапласа переменной g(t) - входное воздействие), s- оператор Лапласа. Ее передаточная функция по определению
где a0,al,...an;b0,bI,...bm- постоянные коэффициенты, зависящие от параметров звеньев
(постоянных времени и коэффициентов передачи); s- оператор Лапласа.
Выполнив подстановку s=jω, получим комплексный коэффициент
передачи:
Функцию W(jω) называют частотной передаточной
функцией.
Отделив в числителе и знаменателе вещественную часть
от мнимой, получим:
W(jω)=,
где
Выделив действительную и мнимую части ее можно
представить в виде:
W(jω)=U(ω) + jV(ω),
где
вещественная часть
мнимая часть
Теперь, откладывая на комплексной плоскости по оси
абсцисс значения действительной части U(), а по оси ординат - значения мнимой
части V(ω)
при изменении частоты о
от 0 до ∞ на плоскости [ U(ω); V(ω)] строим кривую W(jω) - амплитудно-фазовую частотную
характеристику.
Построение амплитудно-фазовой частотной характеристики
Заданное динамическое звено:
состоит из двух элементарных звеньев:
форсирующего звена первого порядка:
W(s)=s+1
и апериодического (инерционного) звена первого порядка
с передаточной функцией:
к
W(s) =
T2s+1
Произведем подстановку s=jw в заданную передаточную функцию и
раскроем скобки:
Полиномы:
Знаменатель: A(w) =
Числитель: B(w) = kJw + k
Выпишем коэффициенты полиномов:
n = 1;
m = 1;
Тогда :
Следовательно:
Таким образом,
Подставим значение параметров передаточной функции (;
Задаваясь значениями частоты от 0 до +∞ по
последним формулам вычисляем ряд пар значений U(w) и V(w) (таблица 1) и строим по ним амплитудно-фазовую частотную
характеристику (рисунок 1).
Таблица 1. Расчет амплитудно-фазовой частотной характеристики
w
|
0
|
2
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
100
|
U(w)
|
10
|
9.7
|
9
|
8.2
|
7.3
|
6.5
|
5.7
|
5.4
|
5
|
3
|
V(w)
|
0
|
-1.4
|
-2.4
|
-3.1
|
-3.4
|
-3.5
|
-3.5
|
-3.3
|
-3.2
|
-0.7
|

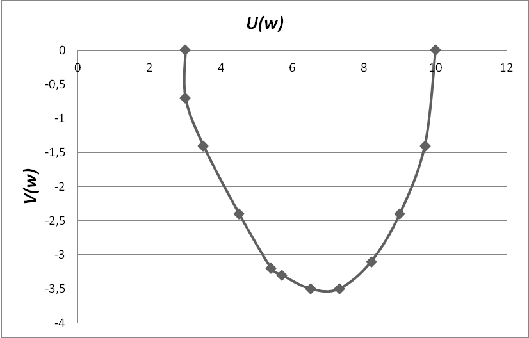

Рисунок
1 - Амплитудно-фазовая частотная характеристика
Задание 2
Условие задачи
Вариант 6
Преобразовать структурную схему разомкнутой системы и
определить ее передаточную функцию. Замкнув систему единичной отрицательной
обратной связью, проверить ее на устойчивость по критерию Рауса.
Согласно табл. 2.1 и табл. 2.2 структурная схема ж):
система автоматический управление частотный
Подставим в конечную формулу исходные передаточные
функции со значениями параметров в численном виде:
и после преобразования получим:
Преобразовав исходную структурную схему в итоге мы получили одно звено с
эквивалентной передаточной функцией
Замыкаем обратной связью:
Получаем уравнение :
6 = 0
Проверка устойчивости по критерию Рауса
Коэффициент
|
Строка (i)
|
Столбец
|
|
|
|
1
|
2
|
|
1
|
|
|
|
2
|
|
|
|
3
|
|
|
|
4
|
|
|
|
5
|
|
|
|
|
|
|
|
Вывод: В первом столбце коэффициентов таблицы нет
отрицательных знаков - следовательно, система будет устойчивой.
Список используемых источников
1. Макаров И.М., Менский Б.М. Линейные автоматические системы (элементы
теории. Методы расчета и справочный материал). -2-е изд., переаб и доп. - М.:
Машиностроение, 1982. - 504 с, ил.
2. Теория автоматического управления:
Учеб. для вузов по спец. «Автоматика и телемеханика». В 2-х ч. Ч. 1. Теория
линейных систем автоматического управления / Н.А. Бабаков, А.А. Воронов, А.А.
Воронова и др.; Под ред. А.А.Воронова.- 2-е изд., перераб. и доп.- М.: Высш.
шк., 1986. -367 с, ил.
3. Топчеев Ю.И., Цыпляков А.П. Задачник
по теории автоматического регулирования. Учебное пособие для вузов.
М.Машиностроение, 1977.- 572 с, с ил.
4. Бесекерский В.А., Попов Е.П. Теория
систем автоматического регулирования. - 3-е изд., исправленное. - М.: «Наука»,
1975, 768 с, с ил.
