Расчет размерной цепи
Данные: вариант - 8
Рисунок 1
Задание: По заданным номинальным значениям
составляющих звеньев (см. рис. 1) и заданным параметрам замыкающего звена
(табл. 1), используя способ одного квалитета точности, определить параметры
составляющих звеньев (допуски, предельные отклонения, середины полей допусков )
размерной цепи Б.

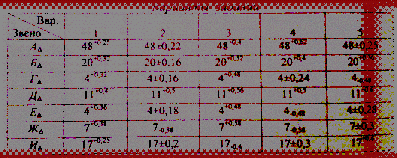

Таблица 1- Варианты заданий
Задание:
А) Составляю размерную цепь
Б) Проверяю правильность её составления
В) Решаю размерную цепь двумя методами
метод максимумов-минимумов
вероятностный метод
Расчёт размерной цепи
Расчёт размерной цепи методом
максимумов-минимумов
А2=3 А3 = 15-0.1 А4 = 22 А5 =27
А1=24 АΔ
А1=24 А2=3 А4=22
А3=15-0.1 А∆= А5 =27
Проводим классификацию звеньев:
А2, А3, А4, А5 - увеличивающие
звенья;
А1 - уменьшающие звенья.
Проводим проверку основного
уравнения размерных цепей (см. формулу (1’))
где, - увеличивающее звено цепи
- уменьшающее звено цепи
Б∆= 15+22+3+27-24=43; 43 = 43
тождество верное
Из таблицы А.2 (М.2) [1] выбираем
единицы допуска составляющих звеньев, определяем значение i:
i 1=1.31=0.554=1.315=1.31
Используя способ одного квалитета
точности определяем среднее значение коэффициента точности (а ср):
,
где То-допуск исходного звена;
-сумма допусков известных
стандартных звеньев.
67
Выбираем квалитеты точности по
значению :
По значению А ср из таблицы А.2
(М.2) [1] выбирается ближайший квалитет точности:
A1=84 IT10
A2=40 IT11 A3=15-0.1 A4=84 IT10 A5=84 IT10.
По выбранным квалитетам и
номинальным размерам из этой же таблицы выбираем значение допусков составляющих
звеньев (кроме стандартных звеньев) :
Проводим проверку выполнимости
условия Т0 ≥ Т∆, где Т0-допуск исходного звена,
Т∆=40+100+84*3=392, Т0 ≥
Т∆, 400≥392
(превышение не более 6%)
Назначаем предельные отклонения на
составляющие звенья. H, h, js.
Таблица 2 - Расчётные данные
Звенья
|
Номинальный
размер
|
IТ
|
Т,
мкм
|
поле
|
Предельные
отклонения, мкм
|
|
|
|
|
|
|
Es
|
Ei
|
Ес
|
|
A∆
|
|
|
400
|
|
280
|
-120
|
80
|
|
A1
|
24
|
10
|
84
|
24
js10
|
42
|
-42
|
0
|
|
A2
|
3
|
11
|
3
h11
|
0
|
-40
|
-20
|
|
A3
|
15-0.1
|
CT
|
100
|
15-0.1
|
0
|
-100
|
-50
|
|
A4
|
22
|
10
|
84
|
22h10
|
0
|
-84
|
-42
|
|
A5
|
27
|
10
|
84
|
27
js10
|
42
|
-42
|
0
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Проводим проверку правильности назначенных
предельных отклонений.
Es0 ≥ ≤ Д∆ ≥
EsA1 (Ei A2 +Ei A3+Ei A4+ Ei A5)
≥
42-(-40+(-100)+(-84) )
≥
42+40+100+84
мкм ≥ 266
мкмA∆
≤ EiA1 (Es A2+Es A3+Es A4+Es A5)
-120 ≤ -42 - (0+0+0+42)
мкм ˂ 0 мкм
Расчёт размерной цепи вероятностным
методом
Устанавливаем предполагаемые зоны
распределения размеров и выбираем значение и λi
λi 2 = 1/9 относительное
среднее квадратичное отклонение для нормального закона распределения.
Устанавливаем допустимый Р(%) риска
и коэффициент t,
P=0.27% , t = 3
По той же размерной цепи (рисунок1)
рассчитаем значение коэффициента точности а ср по формуле:
,
II - единица допуска
где ,
-сумма допусков известных
стандартных звеньев
По значению по таблице А.2 (М.2) [1]
устанавливаем квалитеты
=160 (IT 12) ˂ = 166 ˂ = 250 (IT 13)
По таблице выбираем значение допуска
составляющих звеньев согласно выбранным квалитетам и номинальным размерам.
ТA1=210 (IT
12) ТA3=100
TA5=210 (IT 12)
ТA2= 120 (IT
12) ТA4=100
=396 мкм
,
, тожество верное
погрешность
Заполним таблицу 3-Расчётные данные.
Таблица 3 - Расчётные данные
Звенья
|
Номинальный размер
|
IТ
|
Т,
мкм
|
поле
|
Предельные
отклонения, мкм
|
|
|
|
|
|
|
Es
|
Ei
|
Ес
|
|
A∆
|
|
|
400
|
280
|
-120
|
80
|
|
A1
|
24
|
12
|
210
|
24
js10
|
105
|
-105
|
0
|
|
A2
|
3
|
13
|
120
|
3
h11
|
0
|
-120
|
-60
|
|
A3
|
15-0.1
|
CT
|
100
|
15-0.1
|
0
|
-100
|
-50
|
|
A4
|
22
|
12
|
210
|
22h10
|
0
|
-210
|
-105
|
|
A5
|
27
|
12
|
210
|
27
js10
|
105
|
-105
|
0
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Проводим проверку по следующим формулам:
цепь звено отклонение
Es=()+0.5
≥0-(-60-50-105) + 0,5 . 4
мкм > 217 мкм=()-0.5
≤ 0-105-0.5 . 4
мкм ˂ -107 мкм
