1 ПРОИЗВОДСТВЕННЫЙ АНАЛИЗ ОБЪЕКТА

.1     Паспорт объекта

Учебный корпус социально-гуманитарного колледжа в г.Нарьян-Мар.

а) планы, разрезы и фасад приведены в приложении А;

б) архитектурно-строительная характеристика здания приведена в таблице 1:

Таблица 1 - Архитектурно-строительная характеристика здания

в) конструктивная схема здания:

Здание кирпичное бескаркасное, конструктивная схема совмещенная, перекрытие опирается на продольные и поперечные стены.

г) материалы и конструкции (таблица 2):

Таблица 2 - Материалы и конструкции

д) инженерное оборудование здания (таблица 3):

Таблица 3 - Инженерное оборудование здания

1.2    Условия строительства

а) Объект строительства: отдельно стоящий площадочный объект с прилегающими спортивными и прогулочной площадками, расположен в г.Нарьян-Мар.

б) Характеристика участка строительства: здание возводится на участке с сформировавшейся жилой застройкой, инженерная подготовка территории не выполнена. Необходимо оградить площадку строительства, провести временные коммуникации и дороги.

Расстояние перевозок строительного материала автотранспортом составляет до 50км.

в) Назначение, тип и состав объекта: здание предназначено для обучения студентов социально-гуманитарным наукам.

Экспликация помещений представлена в паспорте проекта (Приложение А).

г) Ограничения: Ограничения продолжительности строительства по времени определяем согласно СНиП 1.04.03-85*. Ограничение по заданию k^зад=1,0.

Срок сдачи объекта: III квартал 2013 года.

Коэффициент выполнения норм выработки k_i^B = 0,95.. 1,05

1.3 Выбор строительных машин и механизмов

1.3.1 Выбор экскаватора для разработки котлована

Экскаватор выбираем в зависимости от объема земляных работ.

Определяем объём земляных работ:

где S_з - площадь застройки, S_з =2156,2м2;

h_к - глубина отрывки котлована, h_к =1,3 м.

При объёме земляных работ по устройству котлована до 3000 м³ рекомендуется применять экскаватор с ковшом вместимостью до 1 м³.

Принимаем экскаватор гусеничный одноковшовый Cat 320, техническая характеристика которого приведена в таблице 4.

Таблица 4 - Техническая характеристика одноковшового экскаватора Cat 320

1.3.2 Выбор сваебойного оборудования

Копер для забивки свай принимаем в зависимости от длины свай (10 м).

Выбираем копер марки СП-33. Техническая характеристика копра приведена в таблице 5:

Таблица 5 - Техническая характеристика копра марки СП-33

1.3.3 Выбор башенного крана

Подача свай, а также последующих конструкций при возведении фундаментов и надземной части здания производится с помощью кранового оборудования. Марка крана принимается в зависимости от требуемых рабочих параметров:

а) грузоподъемность;

б) минимальная высота подъема стрелы;

в) требуемый вылет стрелы.

Определение параметров:

а) требуемая грузоподъемность определяется по формуле:

Q_тр= Q_max+Q_г.п.,

_г.п.=0,1т._.- масса грузозахватного приспособления._max = 2,6 т. максимальная масса конструкций, поднимаемых данным краном, в нашем случае - панель перекрытия;

Требуемая грузоподъемность:

Q_тр= 2,6+0,1 = 2,7 т

б) требуемая минимальная высота подъема стрелы определяется по формуле:

,

где h₀ - монтажный горизонт - высота от уровня стоянки крана до уровня установки элемента (берется из рабочих чертежей), м

h₀= 18, 26м;_з - величина запаса высоты из условия безопасности работ (принимается не менее 0,5 м, а при наличии работающих на уровне монтажного горизонта - 2 м);_з = 2м;

h_к- рабочая высота монтируемой конструкции, h_k = 0,22 м;_гп- высота грузозахватного приспособления; h_гп=3м.

м

в) Вылетом крюка (стрелы) крана является расстояние, измеряемое по горизонтали от оси вращения крана до вертикали, проходящей через верхний блок стрелы.

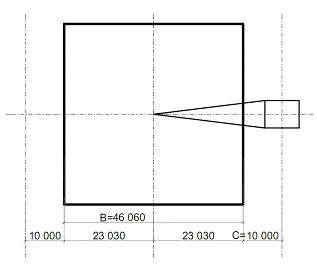

Рисунок 1 - Схема подбора крана

_ст^тр = 0,5*B+С

где В - ширина здания,

С - расстояние от крайней оси здания до оси крана.

_ст^тр = 23030+10000=33030 м

Таким образом подбираем кран: Potain GTMR 331C Кран башенный г/п 4т. Характеристика крана приведена в таблице 6.

Таблица 6 - Техническая характеристика Potain GTMR 331C Кран башенный г/п 4т

1.4    Установление заданной продолжительности строительства

Нормативная продолжительность строительства  определяется на основе СНиП 1.04.03-85* с учётом особенностей здания, местных условий и заданных ограничений по продолжительности. Основанием для выбора по СНиП служит отрасль строительства, этажность объекта, общая площадь, строительный объем, конструктивные особенности.

Показатель строительного объема для педагогического колледжа со значением строительного объема 34,74 м³ будет находиться в промежутке между значениями по СНиП 1.04.03-85*: для техникума или ПТУ на 540 учащихся, кирпичное здание объемом 30,2 тыс. м³ Т_об = 15м, Т_подг = 2м, для техникума или ПТУ на 960 учащихся, кирпичное здание объемом 37,6 тыс. м³ Т_об = 18м, Т_подг = 2м, методом интерполяции находим необходимое нормативное значение:

Т_об = 16,84м = 354 р.д., Т_подг = 2м = 42 р.д.

К нормативной продолжительности строительства вводят соответствующие поправки, связанные с конструктивными, планировочными решениями, местными особенностями и другими факторами. При этом не следует дополнительно учитывать наличие подвала и технического этажа, т.к. они уже предусмотрены проектом.

Поправка на свайные работы:

где  - нормативные затраты машинного времени:

маш.см

 - количество машин, =2 шт.;

 - количество смен, =2.

С учетом поправок определим нормативную продолжительность:

где  - коэффициент, учитывающий районные условия, для г.Нарьян-Мар = 1,6.

Учитываем заданное ограничение по времени и получаем окончательно нормативную продолжительность строительства:

где  - коэффициент, учитывающий ограничение по времени,

2. РАЗРАБОТКА КАЛЕНДАРНОГО ПЛАНА ПРОИЗВОДСТВА РАБОТ

.1 Составление организационно-технологической модели

.1.1 Метод организации работ на объекте, укрупненная сетевая модель

Весь период строительства гражданских зданий разделается на 2 периода:

)        Подготовительный;

)        Основной.

Основной период строительства жилых и общественных зданий можно разделить на ряд этапов, в каждый из которых могут входить несколько видов работ, выполняемых последовательно, параллельно и поточно. В наших условиях выделяют следующие этапы:

1)  подготовительные работы;

)    подземная часть, I цикл;

)    подземная часть, II цикл;

)    надземная часть;

)    крыша;

)    специальные работы, I цикл;

)    отделочные работы, I цикл;

)    специальные и отделочные работы, II цикл;

)    внешние работы, II цикл;

) подготовка объекта к сдаче.

Среди этих этапов можно выделить те, которые определяют продолжительность строительства. Этапы под номерами 4, 6 и 7 определяют метод организации работ.

Метод организации работ определяется степенью совмещения между собой основных этапов, а так же интенсивностью работ и их уравновешенностью. В данном курсовом проекте задан метод организации работ - I, последовательный метод, при котором наиболее продолжительные (основные) этапы (этапы 4, 6, 7) увязываются последовательно.

Общий вид сетевой модели для последовательного метода выполнения работ представлен на рисунке 2.

Рисунок 2 - Вид сетевой модели для последовательного метода выполнения работ

2.1.2 Структура работ, затраты труда и времени машин

Структуру работ приводим в табличной форме в технологической последовательности работ, учитывая этапы строительства и составляющие их работ. Для каждой из выделенных укрупнённых работ определяются нормативные затраты труда и времени машин. Выполняем это по укрупнённым показателям.

Затраты труда определяются по формуле:

где  - величина нормативных трудозатрат каждой работы на 1000м³ строительного объема надземной части здания;

 - строительный объем надземной части здания.

Время работы машин определяется по формуле:

,

где - величина нормативных затрат машинного времени каждой работы на 1000м³ строительного объема надземной части здания.

Результаты выбора структуры работ и определения трудозатрат сводим в таблицу 7.

Таблица 7 - Структура работ и оределение трудозатрат

2.1.3 Построение безмасштабной сетевой модели возведения объекта

Строим модель типа «работы - дуги» в виде простейшей детерминированной временной сетевой модели. При этом необходимо учитывать совмещение работ и этапов, т.е. предусмотреть разбивку полного фронта на участки и захватки.

Сетевая модель типа «работы-дуги» представлена на рисунке 3.

2.2 Определение основных граничных и плановых параметров

Основные граничные и плановые параметры работ и ресурсов рассчитаем и примем, занося результаты в таблицу 8.

Наименование рассматриваемых работ перенесем из таблицы 7. Оттуда же возьмем затраты труда рабочих  и машинного времени  на весь объем каждой работы.

Наибольшее количество машин определим только для «механизированных» работ, связанных с использованием крупных строительных машин (копров, кранов, бульдозеров и т.д.) по формуле:

где - открытый фронт по данной работе, т.е. такая часть полного фронта, в пределах которой можно выполнять работу в любом месте. Для работы выполняемой последовательно после предыдущей,  кроме случаев, когда возможно только поярусное выполнение работ. Для работы выполняемой с совмещением , т.е. участку или захватке по предыдущей работе.

 - размер опасной зоны, возникающей при работе машины.

Единицы измерения  и  надо выбирать одинаковыми. Для упрощения расчетов величину  следует принимать усредненной для различных строительных машин, в размере 50 пог.м ( по длине здания).

Наибольшее число рабочих в день на “механизированных” работах определяют по формуле:

 - планируемое число смен работы в день;

 - коэффициент выполнения норм выработки.

Далее определяют коэффициент интенсивности работы:

Для “немеханизированных” работ наибольшее число рабочих определяют по формуле:

Среднее число рабочих на немеханических работах:

Плановые параметры по “механизированным” работам () принимаем следующим образом:

Плановое число рабочих в день принимается в пределах:

где - наименьшее число рабочих, равное нормативному составу звена.

При этом  должно быть кратно среднему составу бригад , а если ,то кратным составу звена.

Кроме того, если , то число рабочих на “механизированных” работах ограничивается сверху величиной максимального числа рабочих при плановом числе машин ():

Продолжительность любой работы рассчитывают по формуле:

Результат округляют до целых чисел, при необходимости корректируют так, чтобы продолжительность работы на захватке или участке равнялась целому числу дней.

Уточняют коэффициент выполнения нормы выработки рабочих:

Средний коэффициент k_u определяем:

Пример определения основных граничных и плановых параметров рассмотрим для первой работы (подготовительные работы).

Затраты труда и времени машин на весь объём работ:

Примем число смен

Наибольшее количество машин для данной работы при длине земельного участка  100 м:

Наибольшее число рабочих (приняв коэффициент выполнения норм выработки ):

Плановое число машин находится в интервале:

Т.к.  не должно превышать числа одноимённых машин на непосредственно предшествующих работах и обычно равняется ему, то примем =1 шт.

Плановое число рабочих для подготовительных работ при наименьшем числе рабочих в бригаде  и с учётом того, что <:

Т.к. среднее число рабочих в бригаде , то примем

Коэффициент интенсивности:

Продолжительность данной работы:

Уточнённый коэффициент выполнения норм выработки:

Таблица 8 - Граничные и плановые параметры работ и ресурсов

2.3 Расчёт сетевого графика строительства объекта

Целью этого этапа проектирования является установление сроков выполнения работ и продолжительности строительства объекта с оптимизацией по продолжительности.

Проектирование идёт в следующем порядке:

. Построение модели.

. Кодировка событий.

. Запись на работах модели их продолжительностей.

. Расчёт ранних сроков выполнения работ.

. Анализ результатов и приведение графика к заданной продолжительности строительства.

. Расчёт поздних сроков выполнения работ.

. Расчёт резервов временных работ.

. Выделение критического пути.

. Дополнительная оптимизация результатов расчёта (при необходимости).

В результате анализа выявляется, укладывается ли полученная продолжительность строительства в заданные сроки:

В результате первого расчёта получили продолжительность строительства дней, что не укладывается в заданный промежуток. Сделаем оптимизацию.

Т.к. полученная плановая продолжительность меньше заданной ( день), то необходимо уменьшить интенсивность наиболее напряжённых работ. Оптимизация ведётся с целью увеличения продолжительности работ. Результаты после оптимизации приведены в таблице 9 в скобках.

После оптимизации получили продолжительность строительства 359 дней, что укладывается в заданные границы:

Расчёт сетевого графика приведён в Приложении Б.

2.4 Построение и оптимизация календарного плана строительства

Календарный план строительства объекта включает две части: табличная и графическая. В табличной части приводятся данные по структуре работ, их параметрам, основным параметрам исполнителей и времени. В графической части строится в масштабе времени график возведения объекта.

Рекомендуется следующий порядок работы при построении и оптимизации календарного плана:

1. Заполнение табличной части календарного плана;

. Построение графика для работ критического пути;

3. Построение не критических работ с их взаимосвязями между собой и с работами критического пути. Построение в начале ведётся по ранним срокам выполнения работ;

. Оптимизация графика строительства при необходимости может происходить для устранения простоев ресурсов, возникающих на поточных работах путём перехода к методу непрерывного использования ресурсов. Сдвиг сроков некоторых работ в целях выравнивания сводного графика потребности в ресурсах;

. Проверка результатов проектирования. Обозначение всей необходимой информации на графике.

Табличная часть календарного плана строительства представлена в таблице 10.

Графическая часть календарного плана и сводный график потребности в рабочих кадрах приведены в Приложении В.

Коэффициент равномерности распределения трудовых ресурсов:

Трудовые ресурсы используются неравномерно и , требуется оптимизация. Для этого оптимизируем, изменв плановые продолжительности отдельных работ. Результаты расчётов после оптимизации приведены в таблице 11 в скобках. Расчёт сетевого графика строительства после оптимизации приведён в Приложении Г. По результатам расчёта получили продолжительность строительства 327 дней, что укладывается в заданные границы:

 Табличная часть календарного плана строительства представлена в таблице 12.

Графическая часть календарного плана и сводный график потребности в рабочих кадрах приведены в Приложении Д.

Коэффициент равномерности распределения трудовых ресурсов:

Рисунок 10 - График потребности в рабочих кадрах

Рисунок 11 - График потребности в строительных машинах

Рисунок 12 - График поставок и потребности в материалах и конструкциях.2.7 Технико-экономические показатели календарного плана

Общие показатели

а) Продолжительность строительства объекта, дн. :

) Нормативная Т^н = 329 дн;

) Планируемая Т^пл = 216 дн.

б) Нормативная трудоемкость возведения объекта , чел-дн.

в) Принятая трудоемкость возведения объекта , чел-дн.

г) Удельная трудоемкость возведения объекта

, чел-дн/м².

д) Коэффициент производительности труда, определяемый по формуле

;

е) Коэффициент качества организации работ, определяемый из выражения

,

где  - дифференциальные коэффициенты;

n - число коэффициентов;

К_кач. = (0,45+0,48+0,63+0,96+0,85+0,50+0,17+0,32+0,17+0,28+0,52):11 = 0,48.

Дифференциальные показатели:

в) Показатель интенсивности напряженных работ

,

где  - сумма трудозатрат напряженных работ;

 - принятое число рабочих на i-й работе;

 - максимальное число рабочих на i-й работе;

.

г) Показатель продолжительности использования ресурсов

,

где  - продолжительность i-й работы;

 - непроизводительные затраты времени на переход бригады, выполняющей i-ю работу с предыдущего объекта на данный, принимаем равный 2 дням;

.

ж) Показатель резервов времени

,

где  - сумма свободных резервов времени.

.

з) Показатель простоев ресурсов

,

где  - сумма продолжительностей простоев ресурсов в ожидании подготовленного фронта работ;

.

и) Показатель простоев фронтов

,

где  - сумма продолжительностей простоев фронтов работ в ожидании освобождения бригад;

.

к) Показатель совмещений работ

л) Показатель напряженности графика работ

,

где  - сумма трудоемкостей критических работ графика

м) Показатель поточности графика работ

,

где  - сумма трудоемкостей поточных работ графика.

н) Показатель равномерности использования ресурсов

Среднее число рабочих в день

,

где  - среднесуточное количество рабочих за весь период строительства объекта, определяемое делением полной принятой трудоемкости строительства объекта на его продолжительность;

 = 64 чел. - Максимальное количество рабочих, работающих на объекте в один момент времени.

.

2.5 Разработка графиков и ведомостей потребностей в ресурсах

а). График потребности в рабочих кадрах по объекту:

График потребности в рабочих кадрах по объекту составляется в виде линейного графика на основе календарного плана. По списку работ устанавливают исполнителя первой работы. На графике отмечают линией сроки работы исполнителя.

Просматривая список оставшихся работ, выясняют, встречается ли эта профессия еще раз, записывают номер работы и отмечают на графике ее сроки.

График приведён в Приложении Е.

б). График потребности в основных строительных машинах по объекту:

График выполняется в табличной форме. Затраты машинного времени определяются произведением числа машин на число смен и продолжительность их работы. График приведён в Приложении Е.

в). График поступления на объект строительных конструкций, деталей, полуфабрикатов, материалов и оборудования:

График выполняется в табличной форме. График приведён в Приложении Е.

г). Ведомость распределения капитальных вложений:

Сметная стоимость строительства объекта:

где  - сметная стоимость 1м²;

 - общая площадь здания.

(тыс.руб.)

Распределение капитальных вложений ведём в виде таблицы 13. Сопоставляются нормативная продолжительность с планируемой общей продолжительностью. По результатам сопоставления нормы задела «растягиваются» во времени. Распределяем стоимость по периодам.

Таблица 13 - Ведомость распределения капитальных вложений

Выполняем проверку:

2.6 Технико-экономические показатели календарного плана

Общие показатели:

а) Продолжительность строительства объекта, дн.:

) Нормативная Т^н = 361 дн;

) Планируемая Т^пл = 327 дн.

б) Нормативная трудоемкость возведения объекта чел.дн. (см. таблица 12)

в) Принятая трудоемкость возведения объекта чел.дн. (см. Приложение Е, таблица Е.1)

г) Удельная трудоемкость возведения объекта:

д) Коэффициент производительности труда:

;

е) Коэффициент качества организации работ:

где  - дифференциальные коэффициенты;

n - число коэффициентов.

К_кач. =(0,44+0,30+0,76+0,47+0,56)/5=0,51

Дифференциальные показатели:

а) Показатель интенсивности напряженных работ

где  - коэффициент интенсивности работ (см. таблица 11);

N - число работ.

б) Показатель совмещений работ

где  - суммарная продолжительность работ (см. таблицу 12)

в) Показатель напряженности графика работ

где  - сумма трудоемкостей критических работ графика

г) Показатель поточности графика работ

где  - сумма трудоемкостей поточных работ графика.

д) Показатель равномерности использования ресурсов

Среднее число рабочих в день:

где  - среднесуточное количество рабочих за весь период строительства объекта, определяемое делением полной принятой трудоемкости строительства объекта на его продолжительность:

где  - плановые затраты труда, определяемые по сводному графику потребности в рабочих кадрах (см. Приложение Д, рисунок Д.2).

- максимальное количество рабочих, работающих на объекте в один момент времени,

3 ПРОЕКТИРОВАНИЕ СТРОЙГЕНПЛАНА

.1 Подготовка исходных данных

архитектурный строительный здание конструкция

Стройгенпланом называется план строительной площадки, на котором в принятом масштабе показано размещение существующих, проектируемых, сносимых и строящихся зданий и сооружений, улиц, дорог и подземных сетей, грузоподъемных механизмов и зон их влияния, а также всех других зданий, сооружений и установок, используемых на строительстве.

Объектный стройгенплан разрабатывается на период возведения надземной части здания.

Исходные данные для проектирования:

а) генеральный план территории застройки;

б) архитектурно-строительные чертежи;

в) календарный план производства работ по объекту;

г) графики потребности во всех видах ресурсов;

д) технические и энергетические характеристики строительных машин и механизмов;

е) ограничения, связанные с условиями строительной площадки.

Объектный стройгенплан разрабатывают в следующем порядке:

) сбор, обработка и анализ исходных данных;

) привязка и размещение монтажных механизмов, определение зон их влияния и введение ограничений;

) проектирование временных дорог и площадок;

) проектирование складов;

) проектирование временных административно-бытовых зданий;

6) проектирование временного водоснабжения и канализации;

) проектирование временного теплоснабжения стройплощадки;

8) проектирование временного электроснабжения стройплощадки и освещения;

9) технико-экономические показатели стройгенплана.

3.2 Привязка монтажных кранов и определение зон их влияния

Исходными данными для привязки крана служат архитектурно-строительные чертежи объекта, технические характеристики строительных машин, генеральный план участка застройки, схемы сетей, ограничения.

Проектирование ведётся в следующем порядке:

. поперечная “привязка” монтажных кранов;

. продольная “привязка” монтажных кранов, роектирование подкрановых путей;

. определение границ зон влияния кранов;

. введение ограничений на работу монтажных механизмов.

Поперечная привязка состоит в определении расстояния по горизонтали от оси здания до оси подкрановых путей (оси движения крана).

Рассмотрим привязку крана для возведения надземной части. Схема представлена на рисунке 4.

Рисунок 4 - Схема привязки крана для возведения надземной части

Поперечная привязка:

где  - размеры, принимаемые по рабочим чертежам, =0,57 м, =3 м;

 - радиус вращения поворотной части, R_пов=3,9 м.

l_без - безопасное расстояние, принимается по СНиП 12.03.2001 «Безопасность труда в строительстве» в зависимости от высоты препятствия h_преп.

Примем h_преп =1,05 м, тогда l_без=0,8 м.

Примем В=8,3 м.

Расстояние до огражения:

где  - база крана, =2,6 м;

,8 - безопасное расстояние.

Продольная привязка состоит в определении мест расположения крайних стоянок кранов и определением длины подкрановый путей.

Продольную привязку устраивают исходя из следующих построений:

) определяют места крайних стоянок исходя из наибольшего вылета стрелы крана ();

) определяют места крайних стоянок исходя из наименьшего вылета стрелы крана ();

)определяют места крайних стоянок исходя из рабочего вылета соответствующего требуемой грузоподьёмности ( - по кривой грузоподъёмности и вылета стрелы для стрелового крана РДК-250).

Расстояние между крайними стоянками составляет 48 м.

При возведении здания и работе монтажного крана возникает ряд опасных зон:

) монтажная зона - это пространство вокруг здания, в котором возможно падение каких-либо элементов, грузов при установке их на здании. В данной зоне нельзя размещать ничего кроме монтажных механизмов, их путей и ограждения. Ширину зоны определяем по приложению Г СНиП 12.03.2001 “Безопасность труда в строительстве”. При высоте здания 17,76 м методом интерполяции определили ширину монтажной зоны - 4,6 м.

) зона обслуживания крана (рабочая зона крана) - это пространство, находящееся в пределах линии описываемой крюком при принятом вылете стрелы и его размещении на любых местах стоянки вплоть до крайних. В пределах этой зоны располагают склады строительных материалов и конструкций, площадки разгрузки автотранспорта и другое, но за пределами монтажной зоны.

Примем вылет стрелы равным расстоянию от крайних стоянок крана до самой удалённой точки здания в плане .

) зона перемещения груза - это пространство, находящееся в пределах возможного перемещения груза, подвешенного на крюке крана. Границу зоны получают добавлением к границе рабочей зоны крана половины длины наиболее длинной конструкции. Наибольшая длина конструкции (панель перекрытия) составляет 6,0 м, следовательно, к рабочей зоне крана прибавляем 3,0 м.

4) опасная зона работы крана - пространство, где возможно падение груза при его перемещении с учётом вероятного рассеивания при падении.

Радиус опасной зоны:

Ширину безопасной зоны определяем по СНиП 12.03.2001 “Безопасность труда в строительстве”.

В связи с расположение проектируемого здания вблизи проезжей части ограничим высоту подъёма крюка крана до 22 м (). При возможной высоте падения груза 22 м методом интерполяции определили безопасное расстояние =5,1 м.

) опасные зоны дорог - это такая часть временных дорог и площадок, которая попадает в одну из других зон влияния крана.

6) зона передвижения крана - это территория, внутри которой запрещено нахождение людей, кроме машиниста крана, и размещение электрощитов, материалов, механизмов и т.д.

Введение ограничений:

Ограничения вводятся принудительного и условного характера, принудительное организуется установкой концевых выключателей, а условные рассчитаны на внимание и опыт рабочих.

Т.к. вблизи проектируемого здания часть проезжей части дороги попала в зоны влияния крана, то введём ограничение на вылет стрелы. На данном участке примем вылет стрелы равным . Тогда радиус зоны перемещения груза составит 24 м, а радиус опасной зоны работы крана:

Также в зоны влияния попадает часть подъездной дороги к существующему зданию №17. Для данного участка дороги введём ограничение на угол поворота. При этом необходимо учесть поворотный путь стрелы, который происходит на 2⁰ раньше границы установленной зоны.

3.3 Проектирование приобъектных складов

Проектирование производится в следующем порядке:

. выбор методов хранения и способов складирования материалов;

. расчёт площади складов;

. размещение складов на стройгенплане.

Методы хранения: открытое, закрытое, под навесом.

Для каждого материала определяется среднесуточная потребность:

где - общая потребность в материале (см. Приложение Е, таблица Е.3);

- плановая продолжительность.

Рассчитывается объём запасаемых материалов:

где k₁ - коэффициент, учитывающий неравномерность поступления материала;

k₂ - коэффициент, учитывающий неравномерность потребления материала.

Далее определяем расчётную (требуемую) полезную площадь склада:

где  - норма складирования.

После определяем общую площадь склада под данный материал:

где  - коэффициент использования площади, учитывает проходы на складе.

В заключении расхода определяем полную площадь склада:

Расчёт площади складов приведён в таблице 14.

3.4 Проектирование временных дорог

Проектирование производится в следующем порядке:

1. выбор схемы движения транспорта и расположения дорог на СГП.

Учитывая расположение строящегося и существующих зданий, улиц и дорог, размещения крана и возникающих опасных зон, потребности в площадях складирования и др. Принимаем тупиковую схему движения в связи с расположением вблизи протяженного в плане существующего здания, т.к. в этом случае мы не можем использовать подъездную дорогу к дому № 17 для подъезда транспорта к стройплощадке.

. выбор параметров временных дорог;

Принимаем однополосное движение, при этом ширина временной дороги будет составлять 3,5 м, радиус поворота 12 м, в зоне поворота дорога имеет уширение 5 м. Длина площадок складирования 16 м.

. выбор конструкций временных дорог;

Временная дорога сооружается из железобетонных плит на песчаной постели. Толщина слоя песка зависит от группы грунтов земляного полотна и степени увлажнения и назначается порядка 10…25 см. Конструкция временной дороги показана на стройгенплане (Приложение Ж).

. выявление опасных зон дорог.

Определяются опасные зоны дорог - участки дорог попадающие под зоны влияния крана.

Должны выдерживаться расстояния между временной дорогой и другими временными зданиями и сооружениями. Между дорогой и складскими помещениями и ограждениями должно быть не менее 1,5 м.

3.5 Проектирование временных помещений

Порядок проектирования временных зданий:

. Определение номенклатуры временных зданий.

. Определение числа работающих в наиболее многочисленному смену.

. Расчет площади требуемой площади временных зданий.

. Выбор типа временных зданий, их количество и расчёт принятой площади.

.
