Определение качественного и количественного состава многокомпонентной смеси органических растворителей
Содержание
Список условных обозначений и сокращений
Введение
Спектральные методы исследования
Люминесцентный анализ
Хроматографическое исследование
Список используемых источников
Приложения
Отчет анализа
Список
условных обозначений и сокращений
ИК - инфракрасное излучение
ПИД - пламенно-ионизационный детектор
С - концентрация
∆С - погрешность концентрации
Введение
Данная курсовая работа основывается на
физико-химических методах анализа (может быть зафиксировано какое-нибудь
физическое или химическое изменение величин).
При выполнении курсовой работы, я освоил
работу на таком оборудовании, как ИК-спектрометр с Фурье преобразованием,
спекрофлуориметр, газовый хроматограф. Выбор данного аналитического
оборудования основан на том, что именно оно наиболее часто применяется при
проведении экспертных исследований, в частности при проведении
пожарно-технической экспертизы.
Задачами выполнения курсовой работы
являются: приобретение и закрепление навыков работы на современном
аналитическом оборудовании, освоение методов обработки результатов анализа.
Также выполнение курсовой работы способствует систематизации, закреплению и
углублению теоретических знаний. Выработка навыков работы на аналитическом
оборудовании и обработка полученных результатов необходима в практической
деятельности эксперта, развитию навыков самостоятельной
научно-исследовательской работы.
Объектами экспертизы, исследование которых
ведется методами аналитической химии, могут быть вещества неизвестной природы в
любом агрегатном состоянии. Поэтому они использовались при выполнении курсовой
работы (т.к. мне была представлена смесь органических веществ неизвестного
состава). К методам, применяемым при производстве судебных экспертиз,
предъявляются дополнительные требования:
· максимальная сохранность вещественных
доказательств;
· возможность решения задачи, поставленной
следователем или судом;
эталонный спектр хроматографический органический
· пределы обнаружения используемых методов
должны быть достаточно низкими с учетом поступающих на экспертизу микроколичеств
объектов;
· методы должны быть экспрессными, т.к.
сроки производства экспертизы ограничены;
· для внедрения в экспертную практику методы
должны пройти экспериментальную апробацию;
· информация, получаемая при реализации
аналитического метода, должна быть понятна для всех участников уголовного
(гражданского) процесса.
Поэтому, требуется правильный выбор метода, способа отбора и
подготовки пробы для анализа, что и является основными этапами аналитического
определения.
Спектральные
методы исследования
ИК-спектроскопия.
Целью выполнения данного раздела курсовой работы является
идентификация неизвестного вещества по ИК-спектру, которая заключается в
сопоставлении спектра исследуемого вещества с эталонным спектром, приведенным в
атласе.
При выполнении курсовой работы использовался Инфракрасный
Фурье-спектрометр "ИнфраЛЮМ ФТ-02". Он предназначен для регистрации
спектров поглощения или пропускания жидких, твердых и газообразных веществ в
средней инфракрасной области (400-7500 см-1).
Для анализа представленной мне смеси
органических веществ неизвестного состава использовалась кювета толщиной 0,02
мм. Заполнение осуществлялось стеклянным шприцем объемом 2 мл через два
специальных отверстия, расположенных на металлическом корпусе кюветы. При
наполнении кювета держалась так, чтобы отверстия были установлены друг над
другом. После наполнения верхнее отверстие закрывалось пробкой. Затем шприц
вынимался, и нижнее отверстие тоже закрывалось.
Анализ на Инфракрасном Фурье-спектрометре осуществлялся под
контролем преподавателя в соответствии с руководством по эксплуатации прибора
при следующем режиме измерения:
Границы диапазона:
· Верхняя 400 см-1
· Нижняя 4000 см-1
· Разрешение 4 см-1
· Время накопления 60с
· Количество сканов 40
После проведения исследования смеси неизвестного состава был
получен спектр, который приведен в "ПРИЛОЖЕНИИ 1". На нем отмечены
характеристические полосы поглощения, по ним были определены функциональные
группы, имеющиеся в изучаемом образце, которые приведены в таблице 1.
Таблица 1: Результаты спектрального анализа
Волновое число,
см-1
|
Интенсивность
аналитической линии
|
Тип Колебания
|
Классы
соединений
|
1140
|
Средняя
|
С-О
|
Спирты
|
1170
|
Средняя
|
С-О
|
Спирты
|
1390
|
Средняя
|
-СН3
-
|
Алканы
|
1480
|
Средняя
|
-СН2-;
Алканы; ароматика
|
|
1530
|
Средняя
|
Ароматика
|
|
2860
|
Сильная
|
-СН3
-
|
Алканы
|
2920
|
Сильная
|
-СН2
-
|
Алканы
|
Сильная
|
-СН3
-
|
Алканы
|
Вывод: на основе полученных данных можно сделать вывод, что в
анализируемом образце содержатся молекулярные группировки таких соединений,
как: алканы, ароматические углеводороды и спирты.
Люминесцентный
анализ
При выполнении данного раздела курсовой
работы был использован флуоресцентный спектрометр "Флюорат-02
Панорама", который предназначен для измерения массовой концентрации
неорганических и органических примесей в различных средах.
Основной целью проведения люминесцентного
анализа было определение наличия в образцах ароматических соединений и попытка
распознать их по спектрам флуоресценции.
С помощью шприца анализируемый образец был
помещен в кварцевую кювету, после чего ее поместили в спектрометр.
Работа на приборе осуществлялась согласно
руководству по эксплуатации и в присутствии преподавателя.
Спектры флуоресценции снимались при
следующем режиме измерения:
· Синхронное сканирование
· Диапазон длин волн возбуждения 180-470 нм
· Смещение 30 нм
· Число вспышек 10
· Шаг 1нм
· Коррекция - по опорному каналу
· Чувствительность ФЭУ - минимальная.
Полученные спектры приведены в
"ПРИЛОЖЕНИИ 2"
Вывод: по результатам люминесцентного анализа граница
прозрачности для компонентов, содержащихся в пробе составляет 270-290 нм, а
максимум фруоресценции попадает в эту область, поэтому можно сделать вывод о
наличии в пробе n-ксилола.
Хроматографическое
исследование
Хроматография является эффективным методом
разделения и анализа, сложных по составу газообразных и жидких смесей (а
твердые вещества могут быть проанализированы после перевода их в жидкое или
газообразное состояние).
При выполнении данного раздела курсовой
работы применялись следующее оборудование и материалы:
· газовый хроматограф Кристалл 5000.1 с
программным обеспечением Хроматэк аналитик 2,5/1,5, с детектором ПИД или
аналогичный ему;
· колонка газохроматографическая капиллярная
длиной 25 м, внутренним диаметром 0,2 мм с неподвижной фазой OV-101,
установленная в газовый хроматограф;
· шприц газохроматографический 1 мкл;
· гексан марки "ХЧ" для промывки
шприца;
· образцы для калибровки (стандартные
образцы).
Хроматограммы снимались в следующих условиях:
· газ носитель - азот;
· скорость потока газа-носителя 1,5 мл/мин;
· сброс потока газа-носителя 1: 22,7;
· режим линейного программирования
температуры термостата от 40 до 160 оС со скоростью подъема 4
градуса в минуту;
· температура испарителя 300 оС;
· детектор ионизационно-пламенный (ПИД);
· температура детектора 300 оС;
· скорость потока водорода на детектор 35
мл/мин;
· скорость потока воздуха на детектор 300
мл/мин;
· объем пробы 1 мкл.
С помощью газохроматографического шприца была взята проба в
количестве 0,5 мкл и введена через испаритель в колонку газового хроматографа.

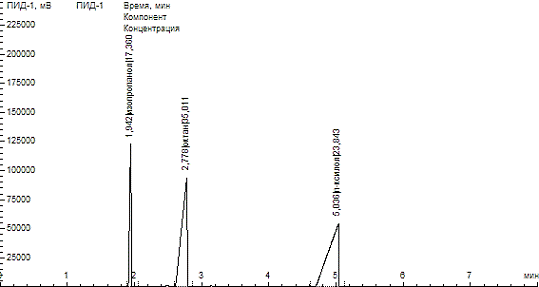

Хроматограмма (Приложение 2) снималась два разаи по двум
хроматограмм взяли среднее значение.
Расчет погрешностей концентраций:
· Для изопропанола:
∆С = = 2%
· Для октана:
∆С = = 1%
· Для n-ксилола:
∆С = = 1%
Результаты анализа приведены в таблице 2.
Таблица 2
Компонент
|
Содержание в пробе,%
|
СКО, %
|
Концентрация, %
|
изопропанол
|
17.434
|
9,67
|
17 ± 2
|
октан
|
34.463
|
2,08
|
34 ± 1
|
n-ксилол
|
23.362
|
2,44
|
23 ± 1
|
Вывод: Исследуемое вещество содержит:
· Изопропанол: С= 17 2
· Октан: С=34 ± 1
· n-ксилол: С=23 ± 1
Суммарная концентрация составляет 74%
Вывод по курсовой работе
По результатам ИК-спектроскопии, люминесцентного анализа и
хроматографического исследования получилось, что в исследуемой пробе содержатся
молекулярные группировки таких соединений, как:
октан: С=34± 1 %
· Ароматические соединения:
n-ксилол: С= 23 ± 1 %
· Спирты:
Изопропанол: С=17 ± 2 %
Суммарное количество 74%
Так как в результате хроматографического соединения суммарная
концентрация составляет 74%, то можно сделать вывод, что часть изопропанола
испарилась, поскольку данное вещество является летучим.
Список
используемых источников
1. Ловчиков
В.А., Бельшина Ю.Н., Дементьев Ф.А., Физико-химические методы экспертного
исследования, Методические указания по выполнению курсовой работы, СПб, СПб
УГПС МЧС России, 2010.
2. Васильев
В.П. Аналитическая химия. В 2 книгах. Кн.2: Физико-химические методы анализа.
Учебник. - М.: Дрофа, 2009. - 383с.
. Сергеев
А.Г., Крохин В.В. Метрология: Учебное пособие для вузов. - М.: Логос, 2009. -
384 с.
. Пентин
Ю.А., Вилков Л.В. Физические методы исследования в химии. - М.: Мир, 2006. -
683 с.
. Шмидт
В. Оптическая спектроскопия для химиков и биологов. - М.: Техносфера, 2007. -
368 с.
. Некрасов
Б.В. Основы общей химии. В 2 томах. Том 1.4-е изд. стер. - СПб.: Лань, 2003. -
656 с.
. Некрасов
Б.В. Основы общей химии. В 2 томах. Том 2.4-е изд. стер. - СПб.: Лань, 2003. -
688 с.
. Отто
М. Современные методы аналитической химии. Изд.2-е, исправленное. - М.:
Техносфера, 2006. - 416 с.
. Определение
строения органических соединений. Таблицы спектральных данных/ Э. Преч, Ф.
Бюльманн, К. Афольтер - Пер. с англ. - М.: Мир; БИНОМ, Лаборатория знаний, 2006
- 438с.
Приложения

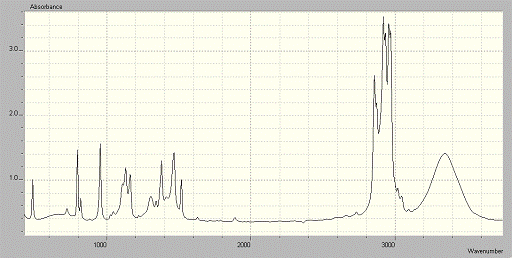

Приложение 1
ИК-спектр

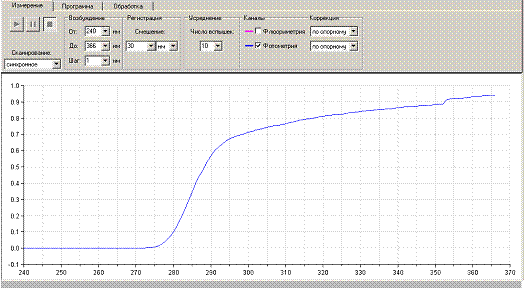

Приложение 2
Спектр флуоресценции
Приложение 3
Отчет анализа
Паспорт анализа
Проект:
|
ЛАБА оргрстворители
|
Колонка:
|
капиллярная
|
Название
метода:
|
калибровка 10
|
Пpоба:
|
Вариант 6
|
Номер анализа:
|
80
|
Метод расчета:
|
Абсолютная
градуировка
|
Оператор:
|
Дементьев
|
Объем, мкл:
|
0.5
|
|
|
Разведение:
|
1
|
Количество
хроматограмм:
|
2
|
|
|
22.11.2012 17:
19: 26 №80.1; 23.11.2012 10: 04: 59 №80.2;
|
Компоненты
Время, мин
|
Название
|
Окно, %
|
Концентрация
|
Ед.
концентрации
|
Отклик
|
Группа
|
K1
|
Детектор
|
9.940
|
о-ксилол
|
15
|
|
%
|
Площадь
|
ароматика
|
4.480e-05
|
ПИД-1
|
1.668
|
ацетон
|
3
|
|
%
|
Площадь
|
6.304e-05
|
ПИД-1
|
5.018
|
п-ксилол
|
10
|
|
%
|
Площадь
|
ароматика
|
2.119e-05
|
ПИД-1
|
4.700
|
декан
|
10
|
|
%
|
Площадь
|
алканы
|
3.577e-05
|
ПИД-1
|
2.190
|
1,2-дихлорэтан
|
5
|
|
%
|
Площадь
|
хлоралканы
|
4.560e-05
|
ПИД-1
|
1.400
|
пентан
|
5
|
|
%
|
Площадь
|
алканы
|
3.889e-05
|
ПИД-1
|
2.650
|
толуол
|
10
|
|
%
|
Площадь
|
ароматика
|
2.130e-05
|
ПИД-1
|
1.765
|
гептан
|
10
|
|
%
|
Площадь
|
алканы
|
3.575e-05
|
ПИД-1
|
2.761
|
октан
|
5
|
|
%
|
Площадь
|
алканы
|
3.429e-05
|
ПИД-1
|
3.200
|
нонан
|
10
|
|
%
|
Площадь
|
алканы
|
3.154e-05
|
ПИД-1
|
1.927
|
изопропанол
|
3
|
|
%
|
спирты
|
4.572e-05
|
ПИД-1
|
Градуировка
компонента: "о-ксилол", y = [4.480e-05] *x, СКО: 8.33 %
№
|
Объем
|
Концентрация
|
Отклик по
площади
|
1
|
0.5
|
100
|
1116367.010
|
2
|
0.5
|
100
|
1200273.385
|
1
|
0.5
|
100
|
1015972.356
|
Градуировка
компонента: "ацетон", y = [6.304e-05] *x, СКО: 7.04 %
№ОбъемКонцентрацияОтклик
по площади
|
|
|
|
1
|
0.5
|
100
|
637433.230
|
2
|
0.5
|
100
|
730912.114
|
1
|
0.5
|
100
|
840773.860
|
2
|
0.5
|
100
|
799999.614
|
Градуировка
компонента: "п-ксилол", y = [2.119e-05] *x, СКО: 2.44 %
№ОбъемКонцентрацияОтклик
по площади
|
|
|
|
2
|
0.5
|
100
|
2398092.692
|
1
|
0.5
|
100
|
2385631.448
|
2
|
0.5
|
100
|
2292818.858
|
Градуировка
компонента: "декан", y = [3.577e-05] *x, СКО: 3.68 %
№ОбъемКонцентрацияОтклик
по площади
|
|
|
|
2
|
0.5
|
100
|
1404456.823
|
1
|
0.5
|
100
|
1443839.157
|
2
|
0.5
|
100
|
1341850.835
|
Градуировка
компонента: "1,2-дихлорэтан", y = [4.560e-05] *x, СКО: 6.73 %
№ОбъемКонцентрацияОтклик
по площади
|
|
|
|
3
|
0.2
|
100
|
445258.130
|
2
|
0.2
|
100
|
1
|
0.1
|
100
|
245416.667
|
Градуировка
компонента: "пентан", y = [3.889e-05] *x, СКО: 13.87 %
№ОбъемКонцентрацияОтклик
по площади
|
|
|
|
2
|
0.5
|
100
|
1308110.172
|
1
|
0.5
|
100
|
1078585.582
|
2
|
0.5
|
100
|
1422281.799
|
Градуировка
компонента: "толуол", y = [2.130e-05] *x, СКО: 2.04 %
№ОбъемКонцентрацияОтклик
по площади
|
|
|
|
2
|
0.5
|
100
|
2291757.659
|
1
|
0.5
|
100
|
2370490.316
|
2
|
0.5
|
100
|
2377976.328
|
Градуировка
компонента: "гептан", y = [3.575e-05] *x, СКО: 8.54 %
№ОбъемКонцентрацияОтклик
по площади
|
|
|
|
1
|
0.5
|
100
|
1060742.390
|
2
|
0.5
|
100
|
1316567.600
|
1
|
0.5
|
100
|
1330618.619
|
1
|
0.5
|
100
|
1528653.587
|
Градуировка
компонента: "октан", y = [3.429e-05] *x, СКО: 2.08 %
№ОбъемКонцентрацияОтклик
по площади
|
|
|
|
1
|
0.5
|
100
|
1436489.256
|
2
|
0.5
|
100
|
1479426.178
|
Градуировка
компонента: "нонан", y = [3.154e-05] *x, СКО: 2.42 %
№ОбъемКонцентрацияОтклик
по площади
|
|
|
|
1
|
0.5
|
100
|
1585181.117
|
2
|
0.5
|
100
|
1622594.936
|
1
|
0.5
|
100
|
1546043.144
|
Градуировка
компонента: "изопропанол", y = [4.572e-05] *x, СКО: 9.67 %
№ОбъемКонцентрацияОтклик
по площади
|
0.5
|
100
|
900389.550
|
2
|
0.5
|
100
|
1162911.183
|
3
|
0.5
|
100
|
1014331.440
|
Расчет по компонентам
Время, мин
|
Компонент
|
Площадь
|
Высота
|
Концентрация
|
Ед.
концентрации
|
Сходимость, %
|
Количество
|
1.934
|
изопропанол
|
190675.103
|
122377.260
|
17.434
|
%
|
0.851
|
2
|
2.770
|
октан
|
502563.409
|
92173.485
|
34.463
|
%
|
3.179
|
2
|
5.027
|
п-ксилол
|
551283.382
|
53064.120
|
23.362
|
%
|
4.117
|
2
|
Расчет по группам
Группа
|
Площадь
|
Высота
|
Концентрация
|
Ед.
концентрации
|
Кол-во
компонентов
|
алканы
|
502563.409
|
92173.485
|
34.463
|
%
|
1
|
ароматика
|
551283.382
|
53064.120
|
23.362
|
%
|
1
|
спирты
|
190675.103
|
122377.260
|
17.434
|
%
|
1
|
Хроматограмма
