Введение

Проектирование сложных агрегатов, какими являются современные металлорежущие станки, производится, как правило, на основе имеющихся прототипов или аналогичных конструктивных решений. При создании нового станка используются отработанные и всесторонне испытанные конструкции почти всех его основных узлов.

Задачей курсовой работы является развитие творческой самостоятельности и умения применить теоретические знания и практические навыки в конструкторской работе с целью приобретения опыта комплексного подхода к выполнению расчетов и проектированию основных узлов современных металлорежущих станков.

Заданием на проектирование представляется разработка кинематики привода подач и привода главного движения токарно-винторезного станка. В ходе курсовой работы определяется назначение станка, будут рассчитаны технические характеристики, спроектирован привод главного движения и подач, произведен их кинематический расчет.

1. Определение технических характеристик станка

Согласно техническому заданию:

1.       минимальная частота вращения шпинделя n = 45 мин^-1;

2.       знаменатель геометрического ряда ;

3.       число ступеней ;

4.       эффективная мощность резания N_эф=7,8 кВт.

По заданию привод главного движения должен включать в себя 2-х скоростной двигатель.

Найдём необходимую мощность привода [3]:

;(1)

где  - КПД привода равный 0,6…0,7.

.

Электродвигатель выбираем по справочнику [2], приемлемый по мощности и частоте вращения, на основании расчёта и анализа приводов главного движения станков-прототипов.

Выбираем 2-х скоростной асинхронный электродвигатель 4А160М8/4У3 мощностью 9 кВт и 13 кВт при частотах вращения 750 мин^-1 и 1500 мин^-1.

2. Кинематический расчёт привода главного движения

.1 Определение размерного ряда n

Определяем диапазон регулирования коробки скоростей [4]:

 (2)

Находим n_max:

 (3)

Выписываем стандартные значения частот для φ =1,41 [3].

n₁ = n_min =45 мин^-1; n₉ = 710 мин^-1;

n₂ = 63 мин^-1; n₁₀ = 1000 мин^-1;

n₃ = 90 мин^-1; n₁₁ = 1400 мин^-1;

n₄ = 125 мин^-1 n₁₂ = 2000 мин^-1;

n₅ = 180 мин^-1; n₁₃ = 2800 мин^-1;

n₆= 250 мин^-1; n₁₄ = 4000 мин^-1;

n₇ = 355 мин^-1;n₁₅ = 5600 мин^-1;

n₈ = 500 мин^-1;n₁₆ = 8000 мин^-1.

.2 Выбор структуры привода главного движения

Для нашего станка фрезерной группы конструктивно выбираем следующую структуру привода главного движения (рисунок 1) [1]:

Рисунок 1 - Структура привода главного движения

Признаки:

компактные габаритные размеры,

средняя материалоемкость,

довольно высокий КПД

Данная структура привода имеет преимущества по жёсткости, компактности, но присутствует передача теплоты и вибраций от коробки скоростей к шпинделю, что влияет на точность станка. Но так как у нас станок является среднеточным, то данная структура является оптимальной.

.3 Выбор оптимальной структурной формулы и построение структурной сетки ПГД

Кинематическая схема привода определяется типом станка и предъявляемыми условиями к его компоновке, в соответствии с которыми выбирается рациональная множительная структура с оптимальным расположением передач на валах, перебором, связанным колёсами и т.д.

Составим структурную формулу привода.

z=16=2_э22₁ 2₂ 2₄ 2₆

Строим структурную сетку привода (рисунок 2).

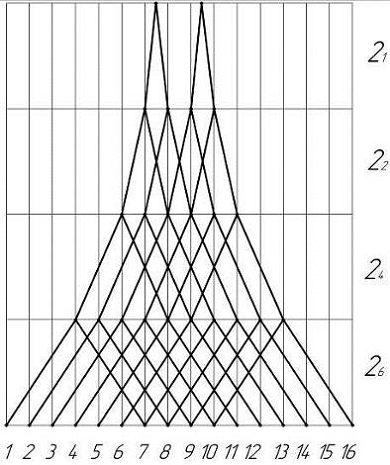

Рисунок 2 - Структурная сетка

2.4 Построение графика частот вращения и разработка кинематической схемы

Оптимальный график частот вращения выбирается из условия, чтобы значения передаточных отношений не выходили за допустимые пределы, частоты вращения промежуточных валов были по возможности выше и уменьшалась номенклатура колёс, а так же чтобы показатель  не превышал допустимых значений  - для повышающей передачи и  - для понижающей. Построение ведём в полулогарифмических координатах  валов привода - (рисунок 4).

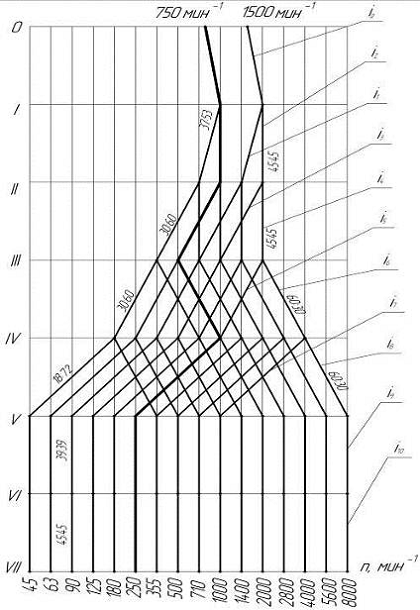

Рисунок 4 - График частот вращения

Передаточные отношения определяются, используя график частот вращения в соответствии с числом интервалов  перекрываемых лучом.

По графику частот вращения определяют передаточные отношения из выражения [4]:

 (4)

где φ - знаменатель геометрического ряда частот вращения,

m - количество интервалов lg φ, пересекаемые лучом, изображающих передачу.

;

;

;

;

;

;

;

;

.

Определяются фактические передаточные отношения  каждой передачи через отношения чисел зубьев  ведущего колеса к числу зубьев  ведомого колеса. Определяем числа зубьев зубчатых колес (для каждой передачи суммарное число зубьев ∑ z должно быть одинаково):

  d₁ =100; d₂ =77;

 z₁ = 37; z₃=53; ∑ z=90;

  z₂ =45; z₄=45 ; ∑ z=90;

  z₅=30; z₉=60; ∑ z=90;

  z₇=30; z₁₁=60; ∑ z=90;

 z₈=60; z₁₂=30; ∑ z=90;

 z₁₃=18; z₁₆=72; ∑ z=90;

  z₁₄ =60; z₁₅ =30; ∑ z=90.

Определяются общие передаточные отношения  всей цепи для каждой ступени привода, через произведение передаточных отношений передач , обеспечивающих получение частоты вращения данной ступени.

Определяем фактические частоты вращения по формуле [4]:

 (5)

где: - частота вращения вала электродвигателя, мин;

- общее передаточное отношение всей цепи.

.

Определим относительные отклонения фактических частот от стандартных [4]:

; (6)

где  - фактическая частота вращения шпинделя, ;

 - стандартная частота, .

.

Допускаемое отклонение фактических частот от стандартных [4]:

 (7)

Относительные отклонения фактических частот находятся в пределах допускаемых, поэтому принятые нами числа зубьев зубчатых колёс оставляем без изменений.

Определяем расчетную частоту вращения шпинделя и строим расчетную цепь [4]:

 (8)

По графику принимаем .

2.5 Определение крутящих моментов ПГД

привод токарный винторезный станок

Рассчитаем крутящие моменты на валах привода.

Крутящий момент на валу электродвигателя рассчитывается по формуле [4]:

 (9)

Крутящий момент на каждом последующем валу рассчитывается по формуле [4]:

, (10)

где  - крутящий момент на предыдущем валу, Н·м;

 - КПД передачи;

 - передаточное отношение между валами.

Крутящий момент на последнем валу рассчитывается по формуле [4]:

 (11)

где - КПД всего привода;

.

3. Кинематический расчёт привода подач

.1 Определение размерного ряда

Согласно техническому заданию:

1.       минимальная частота вращения шпинделя s = 25 мм/мин^-1;

2.       знаменатель геометрического ряда ;

3.       число ступеней ;

Выписываем значения частот по ряду =1,26 [3].

n₁ = 25 мин^-1;

n₂ = 31,5 мин^-1;

n₃ = 40 мин^-1;

n₄ = 50 мин^-1;

n₅ = 63 мин^-1;

n₆= 80 мин^-1;

n₇ = 100 мин^-1;

n₈ = 125 мин^-1;

n₉ = 160 мин^-1;

n₁₀ = 200 мин^-1;

n₁₁ = 250 мин^-1;

n₁₂ = 315 мин^-1

n₁₃ = 400 мин^-1

n₁₄ = 500 мин^-1

n₁₅ = 630 мин^-1

n₁₆ = 800 мин^-1

n₁₇ = 1000 мин^-1

n₁₈ = 1250 мин^-1

Определяем частотный ряд вращения, соответствующий приводу подач: s_i=n_i/p , учитывая шаг ходового винта р = 6 мм.

Таблица 1 - Частоты привода подач

.2 Выбор оптимальной структурной формулы привода подач

Кинематическая схема определяется сложностью привода подач и предъявляемыми условиями к его компоновке, в соответствии с которыми выбирается рациональная множительная структура с оптимальным расположением передач на валах, перебором, связанным колёсами и т.д.

Составляем структурную формулу:

Z=18=3₃3₁ (1+1)

Рисунок 5 - Структурная сетка подач

.4 Построение графика подач

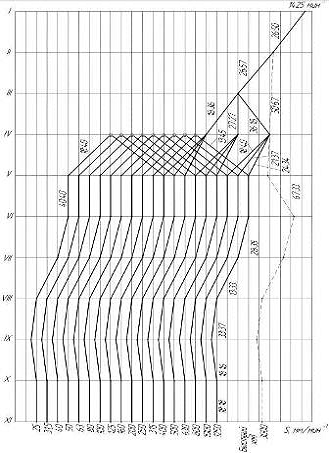

Рисунок 6 - График подач

Таблица 2 - Передаточные отношения

Определяем фактические подачи и их отклонения от стандартных значений (таблица 3).

Таблица 3 - Подачи и их отклонения от стандартных значений

Допускаемое отклонение фактических частот от стандартных по формуле (7):

Относительные отклонения фактических частот находятся в пределах допускаемых, поэтому принятые нами числа зубьев зубчатых колёс оставляем без изменений.

Заключение

В данном курсовом проекте на основе исходного вертикального фрезерного станка ВМ127М мы модернизировали привод главного движения и привод подач. Рассчитали пары зубчатых колёс. Разработали кинематику коробки подач, редуктора и шпиндельного узла. Таким образом, в ходе выполнения курсового проекта закрепили теоретические знания, ознакомились со специальной технической литературой, научились самостоятельно рассчитывать и проектировать узлы станков.
