Подвесной потолок П-113

П 113 подвесной потолок из КНАУФ-листов на одноуровневом металлическом каркасе.

Комплектная система КНАУФ П 113 представляет собой полный комплект специально подобранных материалов, необходимых для создания подвесного потолка на одноуровневом металлическом каркасе. Готовая конструкция потолка не является конструктивным (несущим) элементом здания.

Основные строительные элементы потолка:

гипсокартонный КНАУФ-лист;

металлические КНАУФ-профили потолочный ПП 60/27 и направляющий ПН 28/27.

Отличительные особенности данной системы: основные профили каркаса подвесного потолка, закрепленные с использованием подвесов непосредственно к базовому потолку, и несущие профили, к которым крепится гипсокартонный КНАУФ-лист, расположены в одном уровне.

Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.

Все элементы комплектной системы П 113 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Область применения

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:

отделки;

решения конструктивно-планировочных задач;

устранения неровностей перекрытия;

скрытого размещения инженерных коммуникаций;

повышения звукоизоляции перекрытий;

акустики;

повышения огнестойкости перекрытий и покрытий.

Процесс монтажа

Процесс монтажа включает следующие этапы работ:

разметку проектного положения каркаса подвесного потолка;

сборку и крепление каркаса;

установку гипсокартонных КНАУФ-листов (ГКЛ) в проектное положение и

крепление к каркасу;

заделку швов между гипсокартонными КНАУФ-листами и по необходимости

сплошное шпаклевание поверхности подвесного потолка;

грунтование поверхности подвесного потолка перед нанесением краски или декоративного покрытия.

Рекомендации

Работы по устройству подвесных потолков должны выполняться в строгом соответствии с требованиями проекта и технических листов КНАУФ, в условиях сухого и нормального влажностных режимов (СНиП 23-02-2003) и температуре не ниже +15°С.

Монтаж потолков должен начинаться в период отделочных работ, когда закончены «мокрые» процессы, способные значительно повысить влажность в помещении.

В условиях повышенной влажности (санузлы, кухни) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ).

Расположение электрических проводок в пространстве каркаса потолка должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных листов.

Окрашивание подвесных потолков П 113 рекомендуется производить вододисперсионными красками. Не допускается нанесение известковых красок и красок на жидком стекле.

Преимущества

Комплектная система П 113 позволяет наиболее правильно, качественно и экономно решать конкретную строительную задачу - создание подвесного потолка.

В процессе создания подвесного потолка исключаются неудобные «мокрые» процессы.

Значительно увеличивается производительность труда.

Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.

Предоставляется возможность реализации неограниченных по замыслу, многовариантных архитектурных решений потолков.

Готовый потолок имеет высокий уровень качества отделываемых поверхностей.

Поверхность подвесных потолков П 113 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.

Улучшаются тепло- и звукоизоляционные качества помещения.

Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы - гипсокартонный КНАУФ-лист - обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.

Технические характеристики

Вес одного квадратного метра потолка      около 13 кг

Максимальное расстояние между точками крепления каркаса к базовому потолку   1000 мм

Максимальное расстояние между осями несущих профилей             500 мм

Максимальное расстояние между осями основных профилей           1200 мм

Расстояние между стеной и осью крайнего основного профиля       1200 мм

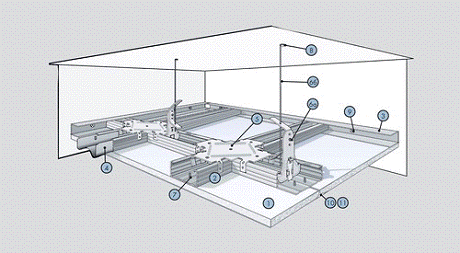

Состав комплектной системы

         КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)

         КНАУФ-профиль ПП 60/27

         КНАУФ-профиль ПН 28/27

         Удлинитель профилей 60/27

         Соединитель одноуровневый 60/27

а        Подвес с зажимом 60/27

         Тяга подвеса       или взамен

г        Шуруп LN 9

         Шуруп TN 25

         Анкерный элемент

         Дюбель К 6/35

         Лента армирующая

         Шпаклевка КНАУФ-Фуген (Фугенфюллер)

         Грунтовка КНАУФ-Тифенгрунд

Подвесной потолок П-146

Наряду с обычными подвесными потолками создают подвесные потолки, отвечающие заданным функциональным и эстетическим требованиям. Изготавливают архитектурно-декоративные потолки по специальному дизайнерскому проекту.

Основными способами создания архитектурно-декоративных потолков являются крепление монтажных профилей в разных уровнях по горизонтали; наклонное крепление монтажных профилей; вертикальное крепление монтажных профилей; крепление изогнутых монтажных профилей; соединение основного и монтажного профилей не под прямым углом; V-образные вырезы в ГКЛ с формированием угловых, U-образных, ступенчатых элементов, а также устройством выступов, пластин, карнизов; использование изогнутых ГКЛ (вогнутых и выпуклых).

Особые требования при производстве работ предъявляются к: максимальной длине элементов и числу V-образных вырезов, консольный вылет выступа радиусы сгибания и длины дуг криволинейных элементов из ГКЛ, межосевое расстояние крепление изогнутых несущих конструкций.

Подвесные потолки "КНАУФ-акустика" (П146)

Существуют два варианта потолка П146: с модульными размерами 600х600 и 600х1 200 мм (табл. 1). Крепление основных профилей 24х32 (длина 3 600 мм) к несущему основанию выполняют с помощью подвесов (быстромонтируемого, пружинного с проволочным крюком, нониуса для основного 24х32 профиля). Монтаж основных профилей 24х32 производят с шагом 1 200 мм. Отдельные основные профили 24х32 соединяют с помощью замка, находящегося с двух сторон на каждом профиле. Затем перпендикулярно основным профилям монтируют поперечные профили 24х32 (длина 1 200 мм) с шагом 600 мм, образуя ячейки каркаса (модульный размер) 1 200х600 мм. Для получения модуля размером 600х600 мм необходимо произвести монтаж перпендикулярно поперечному профилю 24х32 (длиной 1 200 мм) и параллельно основному профилю 24х32 (длиной 3 600 мм) дополнительного продольного профиля 24х32 (длиной 600 мм).

Таблица 1.

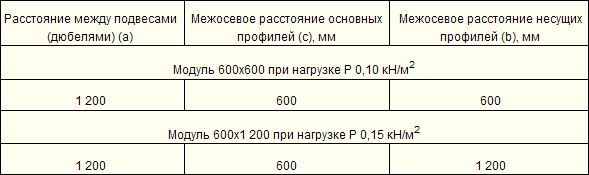

Межосевые расстояния для устройства каркаса

По контуру помещения основной и поперечный профили опираются на периметральный угловой профиль 19х24 мм, прикрепляемый к стене дюбелями с шагом не более 500 мм стороной с размером 19 мм. Каждый угловой профиль должен быть закреплен не менее чем тремя дюбелями. После крепления каркаса подвесного потолка необходимо смонтировать дополнительные профили для крепления дополнительного встраиваемого оборудования или ревизионных люков.

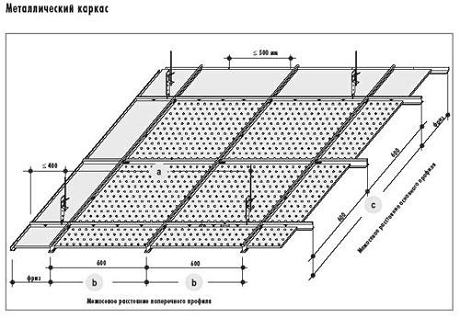

Рис. 1. Потолок "КНАУФ-акустика" (П146) на металлическом каркасе

Рис. 2. Подвесной потолок "КНАУФ-акустика". Присоединение к стене параллельно основному профилю (варианты 1 и 2)

Рис. 3. Подвесной потолок "КНАУФ-акустика". Присоединение к стене поперек основного профиля.

Рис. 4. Подвесной потолок "КНАУФ-акустика". Соединение профилей

Плиты гипсокартонные звукопоглощающие и декоративные

подвесной потолок каркас гипсокартонный

Плиты гипсокартонные звукопоглощающие (ППГЗ) и декоративные (ПГД) предназначены для использования при облицовке внутренних поверхностей потолков помещений с сухим и нормальным влажностным режимом.

В зависимости от свойств и области применения плиты подразделяются на перфорированные гипсокартонные звукопоглощающие (ППГЗ), гипсокартонные декоративные потолочные (ПГД), влагостойкие гипсокартонные декоративные потолочные (ПГДВ).

ППГЗ представляют собой плиты из гипсокартонных листов с перфорацией и наклеенным подстилающим слоем из нетканого полотна. Лицевая сторона может быть окрашена водно-дисперсионными красками.

ПГД представляют собой плиты из гипсокартонных листов, лицевая сторона которых окрашена водно-дисперсионными красками или оклеена декоративными пленками, обоями или другими материалами.

ПГДВ представляют собой плиты из влагостойких гипсокартонных листов, лицевая сторона которых окрашена водно-дисперсионными красками или оклеена декоративными пленками, обоями или другими материалами.

Плиты гипсокартонные звукопоглощающие и декоративные по ТУ 5767-006-00285008-01 в зависимости от декоративного покрытия лицевой стороны подразделяются на группы: К - окрашенные водно-дисперсионными красками; П - оклеенные декоративными пленками, обоями и другими материалами. Цвет и рисунок декоративного покрытия устанавливаются по индивидуальному заказу.

Плиты в результате обработки стандартного гипсокартонного листа можно делать с двумя видами прямой кромки плиты: прямая кромка с завальцованным картоном (с одной стороны плиты); прямая кромка с завальцованным картоном (с двух сторон плиты).

При монтаже подвесного потолка кромка полностью скрывается декоративным Т-образным профилем.

Условное обозначение "КНАУФ-плит" гипсокартонных звукопоглощающих и декоративных состоит из: аббревиатуры "КНАУФ", обозначения вида плит - ППГЗ, ПГД, ПГДВ; обозначения типа продольных кромок листов ПК, шифра, обозначающего номинальную длину, ширину и толщину плит в миллиметрах; обозначения типа плиты "А", "В", "С", "Д", "Е"; букв, обозначающих группу декоративного покрытия, обозначения технических условий.

Таблица 2.

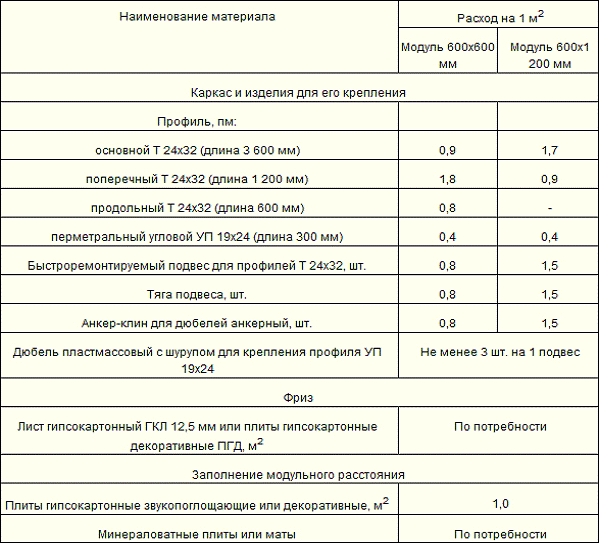

Расход материалов для потолка П146

Условное обозначение плит гипсокартонных звукопоглощающих и декоративных состоит из: обозначения вида плит - ППГЗ, ПГД, ПГДВ; шифра, обозначающего длину, ширину и толщину плит в миллиметрах; обозначения типа плит - "Стандарт-12", "Диагональ-9", "Перекресток-9"; букв, обозначающих группу декоративного покрытия - К, П; обозначения технических условий.

Пример условного обозначения. Звукопоглощающие гипсокартонные плиты типа "Стандарт-12" длиной 595 мм, шириной 595 мм, толщиной 8,5 мм и окрашенных водно-дисперсионными красками обозначаются: ППГЗ - 595х595х8,5-"Стандарт-12"-К. ТУ 5767-019-04001508-99.
