Механизация строительства газонефтпроводов

1. Краткая характеристика участка, условий строительства и исходные данные для проектирования

На участке размером 200´200 м в осях Б - Г и 6 - 8 расположено здание. Длина здания 108м и ширина - 18м, трехпролетное, с сеткой колонн 6´6 м. Под колонны устраиваются монолитные фундаменты размером в плане (a´b) 2,6´2,5 м, высотой 2,0 м. Глубина заложения фундамента 2,1 м.

Рельеф участка спокойный, с естественными неровностями. Уклон идёт от оси В к осям Б, Г и от оси 6 к оси 8 . Основной грунт участка легкий суглинок, плотностью 1,7 т/м3. По трудности разработки механизированным способом групп относится к II группе. Толщина растительного слоя грунта 0,25 м.

Уровень грунтовых вод лежит ниже глубины заложения фундамента.

2. Определение объёмов земляных работ при вертикальной планировке

Для подсчёта планировочных работ на план участка в горизонталях наносят планировочную сетку, которая делит участок на квадраты со стороной 50 м. В углах планировочной сетки и контура сооружения выставляют чёрные отметки (отметки местности), которые определяют путём интерполирования, пользуясь планом участка.

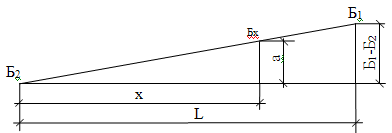

Чёрные отметки в искомых точках определяются следующим образом (рис 1.):

Замеряется кратчайшее расстояние между горизонталями Б1 и Б2.. Измеряется в принятом масштабе расстояние х до искомой точки. По методу подобия треугольников определяется превышение искомой точки Бх = а над искомой горизонталью (Б1 > Б2).

Рис. 1. Определение чёрных планировочных отметок в углах координатной сетки.

 (1), откуда ; (2.1)

Чёрная отметка искомой точки равна:

;

Результаты расчёта указаны на рис. 1(лист 1).

Для всех точек, у которых определены чёрные отметки, определяем красные отметки планировки. Для расчёта планировочных отметок необходимо знать среднюю планировочную отметку площадки Нср, которая рассчитывается из условия нулевого баланса грунта на площадке.

Красные отметки определяются по формуле:

Нкр = Нср ± i×l; (2.2)

где: l - расстояние до точки (линии), имеющей отметку, до искомой точки (вершины квадрата) в направлении уклона;

i - величина уклона площадки;


Знак "плюс" применяется, когда искомая точка лежит выше точки, имеющей отметку Нср, а знак "минус" - наоборот.

После определения чёрных и красных отметок рассчитывают рабочие планировочные отметки hp по формуле: hp = Нкр - Нч; (2.3)

Результаты расчета рабочих отметок указаны на рис. 1 (лист 1).

Если Нкр > Нч, то рабочие отметки имеют знак "плюс", что соответствует устройству насыпи. При Нкр < Нч рабочие отметки имеют знак "минус", что соответствует устройству выемки.

Граница между участками насыпи и выемки грунта называется линией нулевых работ. Она проходит через точки на сторонах квадратов, где рабочие отметки равны нулю (Нч = Нср).

Для расчёта местоположения точек нулевых работ используют соотношение:

. (2.4)

где: х - расстояние от вершины квадрата с рабочей отметкой h12, от которой откладывают расстояние нулевой точки h0; а - длина стороны квадрата, м; h13 - рабочая отметка противоположной стороны квадрата, на которой определяется положение отметки.

м; м; м;

м; м;  м;

 м;  м;  м;

 м;

Расчёт объёмов земляных масс при вертикальной планировке площадок осуществляется методом четырехугольных призм. Определяем объём земляных работ в откосах площадки. Крутизна откосов для легкого суглинка 1:0,75. Для угловых откосов:

, м3; (2.5)

где: m - крутизна откоса, для данного грунта m = 0,75;- рабочая отметка угла площадки, м.

; ;

; ;

Для рядовых откосов:

, м3; (2.6)

где: a - сторона квадрата, м; h1, h2 - рабочие отметки соседних вершин квадратов, расположенных по периметру площадки, м;

; ;

; ;

; ;

; ;

; ;

; ;

Для рядовых откосов с одной нулевой рабочей отметкой:

 м3; (2.7)

где: а1 - часть стороны квадрата от рабочей отметки до нулевой точки, м.

;

;

;;

; ;

Суммарный объём грунта в откосах, м3:

+S=(0,111+1,245+26,508+26,508+12,393+21,675+13,267+2,743+1,833+0,552+6,766) = 113,601 м3;

S=(-0,632-0,476-21,03-39,63-52,628-60,548-43,08-10,485-6,63-0,086-1,683-6,694) = - 243,602 м3.

Таблица 1. Расчет объёмов земляных масс при вертикальной планировке

Номера квадратов и их частей

Рабочие отметки в углах сетки (по часовой стрелке)

Средняя отметка фигуры

Площадь фигуры F, м2

Объём грунта в фигуре, м3


h1

h2

h3

h4

h5


выемка

насыпь

выемка Vв

насыпь Vн

1

0,84

1,24

0,24

0,04

-

0,59

-

2500

-

1475

2

1,24

1,64

0,74

0,24

-

0,965

-

2500

-

2412,5

3

1,64

1,71

0,84

0,74

-

1,2325

-

2500

-

3081,25

4

1,71

1,88

1,03

0,84

-

1,365

-

2500

-

3412,5

5

-1,06

-0,76

0

0

-

-0,455

2154,5

-

980,297

-

5’

0,04

0,24

0

0

-

0,07

-

345,5

-

24,185

6

-0,76

-0,46

0

0

-

-0,305

1429

-

435,845

-

6’

0,24

0,74

0

0

-

0,245

-

1071

-

262,395

7

-0,46

-0,06

0

0

-

-0,13

562,25

-

73,0925

-

7’

0,74

0,84

0

0

-

0,395

-

1937,75

-

765,411

8

-0,06

0

0

-

-

-0,02

16,56

-

0,333

-

8’

0,84

1,03

0,24

0

0

0,422

-

2483,44

-

1048,011

9

-1,06

-0,76

-0,76

-0,54

-

-0,78

2500

-

1950

-

10

-0,76

-0,46

-1,76

-0,76

-

-0,935

2500

-

2337,5

-

11

-0,46

-0,06

-0,89

-1,76

-

-0,7925

2500

-

1981,25

-

12’

0,24

0

0

-

-

0,08

-

240

-

19,2

12

-0,06

-0,89

-0,76

0

0

-0,342

2260

-

772,92

-

13

-0,54

-0,76

0

0

-

-0,325

958,5

-

311,512

-

13’

1,24

0,88

0

0

-

0,53

-

1541,5

-

816,995

14’

0,88

0,74

0

0

-

0,405

-

1040,75

-

421,503

14

-0,76

-1,76

0

0

-

-0,63

1459,25

-

919,327

-

15’

0,74

0

0

-

-

0,246

-

182,04

-

44,781

15

-1,76

-0,89

-0,76

0

0

-0,682

2317,96

-

1580,84

-

16

-0,89

-0,76

-1,5

-0,76

-

-0,9775

2500

-

2443,75

-

Сумма объёмов планировки в плотном теле, Vп

13786,66

13476,55

Объём откосов по периметру, Vотк

243,602

113,601

Итого объём грунта в плотном теле

14030,26

13590,15

Геометрический объём грунта с учётом остаточного разрыхления

14030,26

14291,66

Излишек геометрического объёма грунта, DV

419,154

-

, м3; (2.8)

где: Vв - объём грунта в выемке, м3;

kор - коэффициент остаточного разрыхления, для легкого суглинка kор = 5%.

 м3.

Излишек грунта:

м3 (2.9)

. Распределение объёмов земляных масс при вертикальной планировке

Для рационального выполнения планировочных работ необходимо составить план распределения земляных масс, исключающий повторные перевалы грунта и предусматривающий доставку грунта из выемки в насыпь кротчайшим путём.

В том случае, когда образовывается недостаток грунта, его нужно ввозить в пределы площадки из резервов.

Объём резерва:

м3; (3.1)

Используя план площадки и данные об объёмах грунта в квадратах, осуществляется определение расстояния перемещения грунта для каждой фигуры выемки в соответствующие фигуры насыпи. При этом пользуются правилом перемещения земляных масс в ближайшие фигуры. Расстояние перемещения измеряется в метрах между центрами тяжести соответствующих пар фигур (выемка - насыпь). Одновременно с этим определяется объём перемещаемого грунта по правилу:

перемещаемый объём грунта, если это возможно, должен полностью (Vв < Vн) или частично (Vв > Vн) укладываться в насыпь на одном направлении перемещения.

Составляем план перемещения земляных масс, таблицу шахматного баланса грунта (Приложение А). Сначала распределяем объёмы грунта неполных фигур выемки (со знаком "штрих") в неполные фигуры насыпи, а затем по очереди из всех прочих фигур выемки в фигуры насыпи. Определяется квадрат, из которого вывозится грунт в кавальер.

Среднее расстояние перемещения грунта Lср определяется по формуле:

; (3.2)

где: Vi - объём перемещаемого грунта из выемки в насыпь на каждом i - ом направлении по шахматному балансу, м3;

li - расстояние i - ого перемещения i - ого объёма грунта, м;

n - число перемещений.


4. Определение объёма работ по снятию растительного слоя грунта

Объём работ: Vрас=200´200´0,25=10000 м3. (4.1)

Снятие растительного слоя грунта осуществляется с перемещением и укладкой его в кавальеры вдоль осей Г и Б на расстояние 30 м от них. Объём одного кавальера: 10000:2=5000 м3. Габариты кавальеров при снятии растительного слоя грунта показаны на рис. 2. Средняя длина перемещения грунта при срезке растительного слоя:

. (4.2)

Срезка растительного слоя грунта производится бульдозером. В соответствии с рекомендациями наибольшая эффективность работы бульдозера обеспечивается при перемещении грунта на расстояние 40…60 м.

В данном случае разработка растительного слоя производится с разгрузкой грунта в промежуточный вал. По мере накопления грунта вал перемещается дальше, вторым заходом непосредственно в кавальер (т.е. грунт перемещается в два приёма). Укладка грунта в кавальер производится послойно, что достигается разгрузкой грунта путём постепенного подъёма отвала.

. Определение объёмов котлованов и траншей

Под здание грунт разрабатывается отдельными котлованами под фундаментные башмаки глубиной 2,1 м.

Габариты котлованов по низу при размерах подошвы фундаментного башмака 2,6´2,5 м принимается равным 2,6´2,5 м (СНиП III - 8 - 76). При откосе для легкого суглинка 1:0,75 размеры траншеи по верху равны 5,75´5,65 м. Объём грунта одной траншеи с учётом объёма добора грунта, разрабатываемого механизированным способом:

; (5.1)

где: Н - глубина котлована; a и l - длина и ширина котлована по низу; с и d - длина и ширина котлована по верху.

;

Количество котлованов равно: 76 шт. Общий объём грунта в траншеях под фундаментные башмаки с учётом объёма добора грунта, разрабатываемого механизированным способом до проектной отметки: Vк =37,464×76 =2847,26 м3. В том числе объём добора грунта: Vд = 2,6×2,5×0,25×76 = 123,5 м3.

. Объём работ по обратной засыпке и вывозу излишнего грунта

Объём обратной засыпки определяют как разницу между объёмом котлована и объёмом фундаментов с учётом коэффициента остаточного разрыхления по формуле:

, (6.1)

где: Vоз - объём обратной засыпки грунта; Vк - объём котлована (траншеи); Vф - объём фундаментов; kор - коэффициент остаточного разрыхления.

Объём фундаментных башмаков составляет:

ф = (2,6×2,5×0,7+1,7×1,7×0,7+0,9×0,8×0,6)×60 =532,38 м3. (6.2)

Объём обратной засыпки фундаментов:

м3. (6.3)

Объём вывозимого грунта за пределы площадки:

выв = (Vк - Vоз)×(1+kпр), (6.4)

где: kпр - первоначальное разрыхление грунта, для легкого суглинка, kпр =20%.

выв = (2847,26 - 2204,647)×1,2 =642,613 м3

Таблица 2. Сводная балансовая ведомость земляных масс

Приход грунта

Расход грунта

Наименование

Объём, м3

Наименование

Объём, м3




Геометрия

в плотном теле

Снятие растительного слоя

10000

Восстановление растительного слоя

10000

9524

Планировочная выемка

13786,66

Планировочные насыпи

13476,55

12834,8

Откосы по периметру выемок

243,602

Откосы по периметру насыпей

113,601

108,191

Выемка из котлованов

2847,26

Обратная засыпка котлованов

2204,647

2099,66

Выемка из траншей

-

Обратная засыпка траншей

-

-

Привоз недостающего грунта

-

Вывоз излишнего грунта

419,154

399,194

Итого:

26877,52

Итого:

26213,95

24965,6




Таблица 3. Ведомость земляных работ

Наименование работ

Объём, м3

1. Срезка растительного слоя

10000

2. Вертикальная планировка площадки

14291,669

3. Уплотнение грунта при вертикальной планировке

14030,269

4. Разработка грунта в котловане и траншее

2847,26

5. Добор грунта на дне котлованов и траншеи, разрабатываемый механизированным способом до проектной отметки

123,5

6. Обратная засыпка грунта в котлованы и траншею

2204,647

7. Уплотнение грунта при обратной засыпке котлованов и траншеи

2204,647


. Выбор марок и количества машин. Технико-экономическое сравнение

Подбираем несколько возможных комплектов основных и вспомогательных машин, которые приведены в Таблице 5

Таблица 4. Характеристика вариантов комплектов основных и вспомогательных машин.

Вид работы

Варианты


Марка

Марка

Срезка растительного слоя

Бульдозер ДЗ - 25 - 2 шт.

Вертикальная планировка площадки

Бульдозер ДЗ - 25 - 2 шт. Каток ДУ - 168 - 1 шт.

Скрепер ДЗ - 13 - 2 шт. Каток ДУ - 168 - 1 шт.

Разработка грунта в котловане

Экскаватор ЭО - 4121а (обратная лопата, ёмкость ковша 1,25 м3) - 1 шт. Автомобиль - самосвал КрАЗ-222 (грузоподъёмность 10 т) - 5 шт.

Экскаватор ЭО - 4321 (прямая лопата, ёмкость ковша 0,8 м3) - 1 шт. Автомобиль - самосвал КрАЗ-222 (грузоподъёмность 10 т) - 5 шт.

Обратная засыпка котлованов

Бульдозер ДЗ - 25 - 1 шт. Самоходный каток ДУ - 36 - 1 шт.

Примечание: Экскаватор ЭО - 4121 оснащён зачистным устройством конструкции института НИИ - промстрой, которое позволяет разрабатывать грунт в котлованах и траншеях с одновременной зачисткой дна земляного сооружения до проектных отметок.

Приводим технико - экономический анализ вариантов комплектов машин по одному виду работ: вертикальная планировка площадки.

Выбор наиболее целесообразного варианта производится путём технико - экономического анализа следующих показателей по каждому варианту:

-      продолжительность работ в сменах;

-        расчётная себестоимость выполнения единицы работ, руб ;

         затраты труда на единицу работы, чел. - смен;

         приведённые удельные затраты на единицу работ, руб.

Вертикальная планировка.

I вариант

. Продолжительность работы:

а) бульдозера:

Продолжительность выполнения объема работ Vi i - ой землеройной машиной определяется по формуле:

, (7.1)

где:  - нормативная производительность i - ой ведущей машины, выполняющей объём работ i - ого вида,  (рассчитывается по ЕНиР). Нормативная сменная производительность бульдозера определяется по формуле:

, (7.2)

где:  - норма времени на 100 м3 перемещения грунта на расстояние до 10 м,  = 0,38 ч;  - тоже, добавляемая на каждые последующие 10 м перемещения,  = 0,3 ч; tсм - продолжительность одной смены, равной 8,2 ч при 5 - дневной неделе; Lср - среднее расчётное расстояние перемещения грунта.

.

см.

б) катка:

Нормативная сменная производительность катка определяется по формуле:

, (7.3)

см.

Принимаем два бульдозера и один прицепной каток.

. Себестоимость разработки 1 м3 грунта, руб.:

Себестоимость единицы продукции (разработки 1 м3 грунта) рассчитывается по следующей формуле:

, (7.4)

где: См-смi - расчётная стоимость машино - смены i - й машины, входящей в комплект, выполняющий соответственный объём работ за время Тсмi, руб, См-см = tсм×См-ч ; (7.5)

n - число машин, выполняющих работы по выемке грунта в комплекте;

Зр - заработная плата рабочих, не учтённая в затратах на эксплуатацию машин, руб;

Сдоп - единовременные дополнительные затраты на устройство крепления выемок, водоотвода и водоотлива, щитового настила и прочих работ, руб;

V - общий объём работ по устройству выемок всех видов рассматриваемых комплектов машин в плотном теле, м3;

,08 - коэффициент накладных расходов на прочие прямые затраты;

,5 - коэффициент накладных расходов на заработную плату.

Себестоимость машино - часа определяется по формуле:

, (7.6)

где: Е - единовременные затраты на перевозку машин на объект, монтаж и демонтаж, руб; А - годовые амортизационные отчисления, руб, А = А'×Мi; А' - процент амортизационных отчислений, Мi - инвентарная стоимость машины, руб; Стэ - текущие эксплуатационные расходы, Тдир - директивное количество часов работы машин; Тчi - продолжительность работы i - ой машины по выполнения соответствующего объёма, ч.

руб;

руб;

руб.

. Трудоёмкость единицы продукции:

Трудоёмкость единицы продукции (разработки 1м3 грунта) рассчитывается по формуле:

; (7.7)

где: Тм - затраты труда рабочих по управлению и обслуживанию i - ой машины в чел - ч на каждый машино-час работы (определяется по ЕНиР);

р - затраты труда рабочих, занятых ручным трудом, на выполнение всех ручных процессов (не учтённых в Тм);

Тдоп - трудозатраты на единовременные работы по обеспечению эксплуатации машин, чел - ч.

чел-ч. (7.8)

чел-ч. (7.9)

(7.10)

. Приведенные затраты на 1 м3 грунта:

Приведённые затраты на 1 м3 разработки грунта определяются соотношением:

Эуд = Сед + Куд×Ен, (7.11)

где: Куд - удельные капитальные вложения в основные фонды, рассчитанные на единицу готового объёма работ;

Ен - нормативный коэффициент экономической эффективности в строительстве, равный 0,12.

 ; (7.12)

где: Пг - годовой объём ведущей машины в комплекте, м3;

; (7.13)

Псм - сменная расчётная эксплуатационная производительность машины, учитывающая её конструктивные и эксплуатационные характеристики.

; (7.14)

где: kв - коэффициент использования машин во времени, kв = 0,9;

Lр - пути резания, Lр = 10 м;

Lп - пути перемещения грунта, м;

Lх - пути холостого хода, м;

u1, u2, u3 - скорость бульдозера при наборе, перемещении и холостом ходе, , что соответствует скоростям из I, II, III передачах тягача;

tу - время на установку отвала (подъём и опускание), равное 0,15 мин;

tпов - время на повороты бульдозера. Если дальность перемещения грунта менее 50 м, то возвратный путь бульдозера совершается задним ходом и вместо tпов подставляют время на перемену направления движения (t = 0,1 мин), а вместо u3 - скорость заднего хода тягача;

Vе - объём грунта, перемещаемого впереди отвала за один раз.

Объём призмы получения определяют по формуле:

; (7.15)

где: m - коэффициент потерь грунта (m = 1×0,005×Lп);

kp - коэффициент разрыхления грунта, равный 1,2;

j - угол естественного откоса грунта, для легкого суглинка j = 30о;

а - длина и высота отвала, м.

м3;

;

м3;

;

Эуд = Сед + Куд×Ен = 0,294 + 0,073×0,12 = 0,302 руб.

 вариант

1.       Продолжительность работы:

а) скрепера:

;

где:  - норма времени на 100 м3 грунтов (в чел. - ч) при дальности перемещения грунта до 100 м;

;

см;

б) катка:

;

см.

Принимаем два скрепера и один прицепной каток.

. Себестоимость разработки 1 м3 грунта , руб.:

руб;

руб;

 ;

3. Трудоёмкость единицы продукции:

 чел - ч;

 чел - ч;

;

. Приведенные затраты на 1 м3 грунта:

Расчётная сменная эксплуатационная производительность скрепера определяется по формуле:

; (7.16)

где: tсм - длительность смены, ч;

q - ёмкость ковша, м3;

kB - коэффициент использования скрепера во времени (0,85…0,9)

kН - коэффициент наполнения ковша;

tц - продолжительность цикла, с;

ц = tз + tг + tр + tп + tпов, (7.17)

з - время загрузки ковша;

tг - время движения гружёного скрепера;

tп - время движения порожнего скрепера;

tр - время разгрузки скрепера;

tпов - время на повороты скрепера.

Величины tз, tп, и tг вычисляются по формуле:

 ; (7.18)

где:  - длина загрузки (путь движения порожнего или гружёного скрепера); 3,6 - коэффициент перевода 1  в ;

kу - коэффициент, учитывающий ускорение, замедление, переключение передач, подъём и опускание ковша: при загрузке kу = 1,5; при перемещении грунта kу = 1,25…1,05; при движении порожнего скрепера kу = 1,5…1,1;

u - скорость, устанавливается в зависимости от необходимой тяговой силы и характеристики тягача: при загрузке ковша - на I передаче; при перемещении грунта по горизонтальному участку, слабым уклонам и разрыхлённой поверхности - на III - передаче; при разгрузке - на II передаче; возврат порожняком при подъёме до 5…7% - IV.

с; с;

с;

Время разгрузки ковша определяется по формуле:

; (7.19)

где: h1 - толщина отсыпаемого слоя, м; kН - коэффициент неравномерности отсыпаемой стружки - 0,7; а - ширина ножа скрепера, м;

с;

Время на повороты скрепера определяется по формуле:

; (7.20)

где: R - радиус поворота, м;

с.

; (7.21)

м3; (7.22)

; (7.23)

Эуд = Сед + Куд×Ен = 0,112+ 0,131×0,12 = 0,145 руб.

Результаты расчёта сводятся в табл. 5.

Таблица 5. Результаты расчёта по вертикальной планировке площадки

Наименование показателя

Вариант

оценка варианта


I

II


Продолжительность работы, смен

96,51

27,55

II

Себестоимость 1 м3 грунта,

0,294

0,112

II

Трудоёмкость 1 м3 грунта,

0,311

0,029

II

Приведенные затраты, р

0,302

0,145

II

Вывод: Выбираем II вариант как более экономичный.

Разработка траншей

I вариант

. Продолжительность работы:

экскаватор ЭО-4121а

Грунт разрабатывается частично в отвал yотв и частично в транспортные средства yтр;

 (7.24)


2.     Себестоимость разработки 1 м3 грунта

(расчет этого показателя, расчет трудоемкости и приведенных затрат произведен без учета затрат на автотранспорт, так как в обоих вариантах модели автомобилей-самосвалов и их количество одинаковы), руб.:


3. Трудоемкость 1 м3 грунта:

Тмэк = 3,0·0,34+2,2·0,66=2,47 чел.-ч

4.
Приведенные затраты на 1 м3 грунта:

Расчетная сменная производительность экскаватора:

 (7.25)

где q - геометрическая емкость ковша, м3;

n - практическое число циклов в 1 мин.

 (7.26)

ц - конструктивная продолжительность цикла;

кп - коэффициент потерь на передвижку экскаватора по забою;

кн - коэффициент наполнения ковша;

кр - коэффициент разрыхления грунта (= 1,2);

tсм - продолжительность смены, ч.;


2 вариант

Экскаватор ЭО-4321

. Продолжительность работы:


2.     Себестоимость 1м3 грунта, руб.:


3.     Трудоемкость 1м3 грунта:

Тмэк = 1,4·0,34+1,1·0,66=1,2 чел.-ч


4. Приведенные затраты на 1 м3 грунта:

Эуд = 0,047 + 0,086·0,12 = 0,057 р.

Таблица 6. Результаты расчета по разработке грунта в траншее

Наименование показателя

Вариант

Оценка


1

2


Продолжительность работ, см

6,349

4,11

2

Себестоимость 1м3 грунта, руб./ м3

0,075

0,047

2

Трудоемкость 1 м3 грунта, чел.-ч/м3

0,045

0,014

2

Приведенные затраты, р.

0,080

0,057

2


Вывод: Выбираем 2 вариант как более экономичный.

8. Расчет количество транспортных средств для перевозки грунта

земляной грунт кавальеры транспортный

Расчет ведется из условия обеспечения бесперебойной работы экскаватора.

; (8.1)

Где Nтр - искомое число самосвалов;

Тн - продолжительность загрузки самосвалов, мин;


n - количество ковшей погружаемых в самосвал

tц - продолжительность цикла экскаватора, мин;

 (8.3)

qкуз - емкость кузова самосвала, м3;

qков - емкость ковша экскаватора, м3;

Тпр - продолжительность пробега самосвала, мин;

 (8.4)

l - расстояние от места погрузки до места разгрузки, км;

Uср - средняя скорость движения самосвала, км/ч;

Тр - продолжительность разгрузки самосвала, мин;

Туст.н, Туст.р - продолжительность установки самосвала под нагрузку и разгрузку, мин (принимается равной 1…3 мин);

Тм - продолжительность технологических перерывов в течение рейсов (принимается равной 5 мин).

qков = 0,8 х 0,8 = 0,64 м3

Тн = 10 х 0,41 = 4,1 мин

Тм = 5 мин; Туст.н = 0,9 мин; Туст.р = 0,9 мин; Тр =5 мин.


Примечание: Расчет количества транспортных средств (автомобилей-самосвалов) приведен для перевозки грунта при разработке котлована экскаватором с погрузкой грунта в транспортные средства и зачисткой дна котлованов зачистным устройством.

Список использованной литературы

1.       Марионков К.С. Основы проектирования производства строительных работ: Учебное пособие для вузов. 3-е изд., испр., доп - М.: Стройиздат, 1980. - 231 с.

.        Технология и организация строительного производства: Учебник для вузов/ Галкин И. Г, Бастрыкин А. Н, Макеев В. Н. и др./ под общ. ред. проф. И. Г. Галкина. - М.: Высшая школа, 1969 - 512 с.

.        ЕНиР, сб. 2, вып. 1. Механизированные и ручные земляные работы. - М.: Стройиздат, - 1990.

.        СНиП 12-03-2001 "Безопасность труда в строительстве. Часть I. Общие требования". - М.: Госстрой, 2001.

.        СНиП 12-04-2002 "Безопасность труда в строительстве. Часть II. Строительное производство". - М.: Госстрой, 2002.

Похожие работы на - Механизация строительства газонефтпроводов



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
