АТЭЦ с ВК-500. Этажерка
1. Введение и описание
задания
В данном курсовом проекте
разрабатывается технология возведения этажерки, котороя входит в состав
главного корпуса АТЭЦ. Каркас главного корпуса выполнен в Ж/б конструкциях.
Конструкции машинного зала
представлены в таблице №1 «Спецификация элементов сборных конструкций».
В области энергетического
строительства генеральным направлением технической политики и практической
деятельности строительно-монтажных, научно- исследовательских и
проектно-конструкторских организаций должно быть всемерное повышение
индустриализации и снижение трудоемкости строительства тепловых электростанций.
Для сооружения ТЭС широко
используются конструкции заводского изготовления. Создана специальная отрасль
производства по изготовлению сборных железобетонных и металлических
конструкций.
Строительство тепловых
электростанций на всех этапах характеризуется непрерывным увеличением единичной
мощности основного оборудования, совершенствованием компоновок, строительных
конструкций и методов сооружения.
Подготовка строительного
производства состоит из общей организационно-технической подготовки,
выполняемой до начала работ на строительной площадке, и подготовки к
строительству объекта, в течение которой производятся вне- и внутриплощадочные
работы, связанные с освоением и организацией строительной площадки и
примыкающей к ней территории, а также планово-экономических мероприятий.
Размеры этажерки:
1)
Длина здания 84 м
2)
Ширина пролета 2*6
м
3)
Шаг колонн 6 м
4)
Высота 21,6
м
2.
Выбор монтажной блочности
Монтаж ведется по ряду машинного
зала, постоянный торец имеет 15 осей, каркас выполнен в ж/б конструкциях.
Схема производства работ
предусматривает подачу строительных конструкций и технологического оборудования
со стороны постоянного торца.
Монтаж ведется одним краном:
СКГ-30.10. Подкрановые пути проходят вдоль торца здания. Монтаж колонн К-1 и
ферм ФС-1 ведется укрупненными блоками. Монтаж распорок, связей, колонн

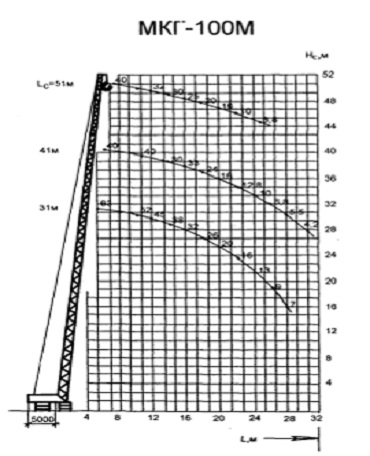

фахверка ведется поэлементно. Блоки ферм и плиты покрытия монтируются рельсовым

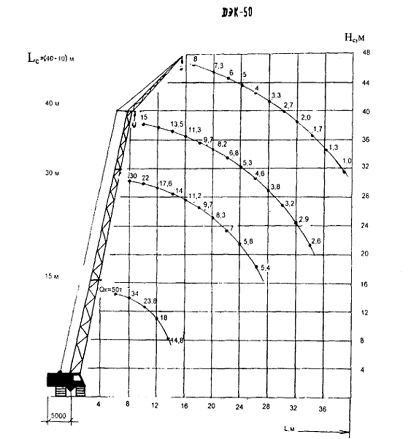

краном МКГ-100М, остальные работы ведутся краном ДЭК-50.
3. Спецификация
элементов сборных конструкций
|
№ п/п
|
Наименование конструктивного элемента
|
Марка эл-та
|
Размеры, м
|
Объём элемента, м³
|
Масса элемента, т
|
Количество элементов
|
Масса элементов, т
|
|
|
|
Длина
|
Ширина
|
Высота
|
|
|
на захватку
|
всего
|
|
|
1
|
Элемент колонны ряда А
|
К-1
|
10,4
|
1,25
|
0,4
|
-
|
7,6
|
1
|
20
|
152
|
|
|
К-2
|
10,4
|
1,25
|
0,4
|
-
|
7,6
|
1
|
20
|
152
|
|
|
К-3
|
10,4
|
1,25
|
0,4
|
-
|
7,6
|
1
|
20
|
152
|
|
|
К-4
|
5,8
|
0,4
|
0,155
|
-
|
5
|
1
|
20
|
100
|
|
2
|
Колонна фахверка
|
КФ
|
14
|
0,4
|
0,4
|
-
|
2
|
1
|
12
|
24
|
|
3
|
Ферма стропильная
|
ФС-1
|
36
|
5
|
0,6
|
-
|
7,9
|
2
|
18
|
142,2
|
|
4
|
Подкрановая балка
|
ПБУ 12-125-1
|
12
|
-
|
-
|
-
|
5,41
|
1
|
17
|
91,97
|
|
5
|
Панель стеновая
|
ПСКН 12-12-3
|
12
|
1,2
|
0,3
|
4,3
|
6,1
|
6
|
46
|
280,6
|
|
6
|
Панель стеновая
|
ПСКН 12-18-3
|
12
|
1,8
|
0,3
|
6,5
|
9,1
|
60
|
473
|
4304,3
|
|
7
|
Световая панель с двойным остеклением
|
ПДу 1.8-12
|
12
|
1,8
|
0,54
|
-
|
1,253
|
3
|
33
|
41,349
|
|
8
|
Кровельная панель
|
ПК 12-3-2
|
12
|
3
|
0,3
|
-
|
1,74
|
12
|
204
|
354,96
|
|
9
|
Распорки
|
Р-1
|
12
|
0,4
|
0,8
|
-
|
1,8
|
4
|
48
|
86.4
|
|
|
Р-2
|
11,5
|
0,4
|
0,8
|
-
|
1,73
|
4
|
20
|
34.6
|
|
10
|
Связи
|
Из отдельных элементов
|
8,8
|
-
|
-
|
8,8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. Ведомость объемов
работ
|
№
|
Наименование работ
|
Единица измерения
|
Количество элементов
|
|
|
|
На захватку
|
Всего
|
|
1
|
Монтаж опорных плит на фундаменты
|
1 шт
|
1
|
20
|
|
2
|
Укрупнительная сборка колонны К-1, К-2 и К-3 из отправочных
элементов
|
т/шт
|
22,8/3
|
456/20
|
|
3
|
Монтаж колонны (К-1, К-2 и К-3) ряда А на опорную плиту
|
т/шт
|
22,8/1
|
456/20
|
|
4
|
Крепление колонн анкерными болтами
|
100 болтов
|
0,04
|
0,80
|
|
5
|
Монтаж балок-распорок Р-1 на отметке 10,194; 13,10; 20,30; 29,30
м
|
т/шт
|
-
|
86,4/48
|
|
6
|
Монтаж балок-распорок Р-2 на отметке 10,194; 13,10; 20,30; 29,30
м
|
т/шт
|
-
|
34,6/20
|
|
7
|
Установка колонны К-4 на колонну К-3
|
т/шт
|
5/1
|
100/20
|
|
8
|
Постановка болтов между колоннами К-4 и К-3
|
100 болтов
|
0,06
|
1,2
|
|
9
|
Монтаж подкрановых балок ПБУ 12-125-1 ряда А на отметке 31.200
|
т/шт
|
5,41/1
|
91,97/17
|
|
10
|
Монтаж колонн фахверка КФ по оси 1 и по оси 18
|
т/шт
|
2/1
|
24/12
|
|
11
|
Установка связей
|
1 т
|
-
|
8,8
|
|
12
|
Укрупнительная сборка стальной фермы из отправочных элементов
|
т/шт
|
7,9/3
|
79/54
|
|
13
|
Укрупнительная сборка блоков ферм из конструктивных элементов
|
т/шт
|
15,8/1
|
79/9
|
|
14
|
Монтаж блоков ферм на отметке 37.000
|
т/шт
|
15,8/1
|
79/9
|
|
15
|
Соединение стыка фермы с колонной
|
100 болтов
|
0,08
|
1,44
|
|
16
|
Монтаж кровельных панелей ПК 12-3-2
|
100 м²
|
4,32
|
77,16
|
|
17
|
Крепление кровельных панелей болтами к стальным фермам
|
100 болтов
|
0,48
|
8,16
|
|
18
|
Заливка швов плит покрытия
|
100 м
|
2,76
|
52,68
|
|
19
|
Гидроизоляция и герметизация швов плит покрытия
|
10 м
|
27,6
|
526,8
|
|
20
|
Монтаж стеновых панелей ПСКН 12-12-3
|
100 м²
|
-
|
6,624
|
|
21
|
Монтаж стеновых панелей ПСКН 12-18-3
|
100 м²
|
-
|
102,168
|
|
22
|
Электрическая сварка стыков стеновых панелей с колоннами
|
10 м
|
-
|
260,5
|
|
24
|
Заливка швов стеновых панелей
|
100 м
|
-
|
63,6
|
|
25
|
Гидроизоляция и герметизация швов стеновых панелей
|
10 м
|
-
|
636
|
|
26
|
Установка стальных оконных панелей по ряду А
|
1 панель
|
-
|
33
|
|
27
|
Монтаж ограждений на отметках 31,20; 42,00
|
10 м
|
-
|
82,8
|
|
28
|
Установка навесных лестниц ряда А
|
1 шт
|
-
|
18
|
|
29
|
Установка люлек навесных ряда А
|
1 шт
|
-
|
2
|
|
30
|
Установка монтажных площадок ряда А
|
1 шт
|
-
|
2
|
|
31
|
Демонтаж защитных ограждений
|
10 м
|
-
|
82,8
|
|
|
|
|
|
|
|
|
|
|
. Ведомость потребности
в полуфабрикатах и материалах
|
№
|
Наименование конструктивного элемента
|
Ед. изм.
|
Объем элементов
|
Наименование полуфабрикатов и материалов
|
Ед. изм.
|
Норма на единицу конструктивного элемента
|
Количество
|
|
1
|
Колонны К-1
|
1 т
|
152
|
Стальные конструкции
|
т
|
1,0
|
152
|
|
|
|
|
Крепежные детали
|
кг
|
-
|
-
|
кг
|
1,2
|
182,4
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
0,07
|
10,64
|
|
|
|
|
Электроды
|
кг
|
5,0
|
760
|
|
|
|
|
Прочие материалы
|
руб
|
2,78
|
422,56
|
|
2
|
Колонны К-2
|
1 т
|
152
|
Стальные конструкции
|
т
|
1,0
|
152
|
|
|
|
|
Крепежные детали
|
кг
|
-
|
-
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
1,2
|
182,4
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
0,07
|
10,64
|
|
|
|
|
Электроды
|
кг
|
5,0
|
760
|
|
|
|
|
Прочие материалы
|
руб
|
2,78
|
422,56
|
|
2
|
Колонны К-3
|
1 т
|
152
|
Стальные конструкции
|
т
|
1,0
|
152
|
|
|
|
|
Крепежные детали
|
кг
|
-
|
-
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
1,2
|
182,4
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
0,07
|
10,64
|
|
|
|
|
Электроды
|
кг
|
5,0
|
760
|
|
|
|
|
Прочие материалы
|
руб.
|
2,78
|
422,56
|
|
3
|
Колонны К-4
|
1 т
|
100
|
Стальные конструкции
|
т
|
1,0
|
100
|
|
|
|
|
Крепежные детали
|
кг
|
-
|
-
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
1,2
|
120
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
0,07
|
7
|
|
|
|
|
Электроды
|
кг
|
5,0
|
500
|
|
|
|
|
Прочие материалы
|
руб
|
2,78
|
278
|
|
4
|
Подкрановые балки
|
1 т
|
91,97
|
Стальные конструкции
|
т
|
1,0
|
91,97
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
1,2
|
110,36
|
|
|
|
|
Болты высокопрочные
|
кг
|
-
|
-
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
0,8
|
73,58
|
|
|
|
|
Электроды
|
кг
|
2,4
|
220,73
|
|
|
|
|
Прочие материалы
|
руб
|
2,78
|
255,68
|
|
5
|
Стропильные фермы ФС-1
|
1 т
|
142,2
|
Стальные конструкции
|
т
|
1,0
|
142,2
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
3,0
|
426,6
|
|
|
|
|
Электроды
|
кг
|
13,0
|
1848,6
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
1,0
|
142,2
|
|
|
|
|
Прочие материалы
|
руб
|
2,78
|
395,32
|
|
6
|
Балки-распорки Р1
|
1 т
|
86,4
|
Стальные конструкции
|
т
|
1,0
|
86,4
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
0,2
|
17,28
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
20,4
|
1762,56
|
|
|
|
|
Прочие материалы
|
руб
|
2,78
|
240,19
|
|
7
|
Балки-распорки Р2
|
1 т
|
36,4
|
Стальные конструкции
|
т
|
1,0
|
36,4
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
0,2
|
7,28
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
20,4
|
742,56
|
|
|
|
|
Прочие материалы
|
руб
|
2,78
|
101,19
|
|
8
|
Фахверковые колонны КФ
|
1 т
|
24
|
Нащельники, сливы и другие конструкции обрамления
|
кг
|
-
|
-
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
1,0
|
24
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
10,0
|
240
|
|
|
|
|
Электроды
|
кг
|
6,3
|
151,2
|
|
|
|
|
Прочие материалы
|
руб
|
2,78
|
66,72
|
|
9
|
Оконные блоки
|
100 м²
|
7,13
|
Стальные конструкции оконных блоков с деталями обрамления
|
т
|
По рабочим чертежам
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
156
|
1112,28
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
6,0
|
42,78
|
|
|
|
|
Электроды
|
кг
|
4,8
|
34,22
|
|
|
|
|
Прочие материалы
|
руб
|
5,4
|
38,50
|
|
10
|
Кровельные панели ПК 12-3-2
|
1 т
|
354,96
|
Нащельники, сливы и другие конструкции обрамления
|
кг
|
-
|
-
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
-
|
-
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
-
|
-
|
|
|
|
|
Электроды
|
кг
|
0,72
|
255,57
|
|
|
|
|
Прочие материалы
|
руб
|
0,92
|
326,56
|
|
11
|
Стеновые панели ПСКН 12-12-3
|
100 шт.
|
0,46
|
Конструкции сборные
|
шт
|
100
|
46
|
|
|
|
|
Раствор цементный 50
|
м³
|
2,71
|
1,247
|
|
|
|
|
Изделия монтажные
|
т
|
1,4
|
0,644
|
|
|
|
|
Электроды Э-42
|
т
|
0,06
|
0,028
|
|
|
|
|
Прокладки уплотнительные 30 мм
|
100 м
|
27,2
|
12,512
|
|
|
|
|
Мастика МСУ-50
|
т
|
0,71
|
0,327
|
|
|
|
|
Прочие материалы
|
руб
|
-
|
-
|
|
12
|
Стеновые панели ПСКН 12-12-3
|
100 шт
|
4,73
|
Конструкции сборные
|
шт
|
100
|
473
|
|
|
|
|
Раствор цементный 50
|
м³
|
2,71
|
12,82
|
|
|
|
|
Изделия монтажные
|
т
|
1,4
|
6,62
|
|
|
|
|
Электроды Э-42
|
т
|
0,06
|
0,284
|
|
|
|
|
Прокладки уплотнительные 30 мм
|
100 м
|
27,2
|
128,66
|
|
|
|
|
Мастика МСУ-50
|
т
|
0,71
|
3,36
|
|
|
|
|
Прочие материалы
|
руб
|
-
|
-
|
|
13
|
Связи
|
1 т
|
8,8
|
Стальные конструкции
|
т
|
1,0
|
8,8
|
|
|
|
|
Стальные конструкции приспособлений для монтажа
|
кг
|
0,2
|
1,76
|
|
|
|
|
Болты грубой, нормальной и повышенной точности
|
кг
|
20,4
|
179,52
|
|
|
|
|
Прочие материалы
|
руб
|
2,78
|
24,46
|
Сводная потребность в
материалах и полуфабрикатах
|
№ п/п
|
Наименование полуфабрикатов и материалов
|
Ед. изм.
|
|
1
|
Стальные конструкции
|
т
|
921,77
|
|
2
|
Стальные конструкции приспособлений для монтажа
|
кг
|
2366,76
|
|
3
|
Болты грубой, нормальной и повышенной точности
|
кг
|
2405,98
|
|
4
|
Электроды
|
кг
|
5290,632
|
|
5
|
Конструкции сборные
|
шт
|
519
|
|
6
|
Раствор цементный 50
|
м³
|
12,82
|
|
7
|
Изделия монтажные
|
т
|
6,62
|
|
8
|
Прокладки уплотнительные 30 мм
|
100 м
|
128,66
|
|
9
|
Мастика МСУ-50
|
т
|
3,36
|
|
10
|
Прочие материалы
|
руб
|
2994,3
|
|
|
|
|
|
|
|
|
∑ = 2994,3 руб.
6. Ведомость нормативного
времени работы монтажников и машин
|
№
|
Наименование процессов работ
|
Ед. изм.
|
Объем работ
|
Параграф ЕНиР
|
Норма времени, маш-ч.
|
Затраты времени машин
|
Состав звена
|
Норма времени, чел.-ч.
|
Затраты труда
|
|
|
|
|
|
|
маш-ч.
|
маш-см.
|
профессия, разряд
|
кол-во
|
|
чел.-ч.
|
чел.-дн.
|
|
1
|
Монтаж опорных плит на фундаменты
|
1 шт.
|
20
|
Е5-1-7
|
1,00
|
20,00
|
2,5
|
Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 1 1
|
3,00
|
60,00
|
7,5
|
|
2
|
Укрупнительная сборка колонны К-1, К-2 и К-3 из отправочных
элементов
|
шт./т
|
60/456
|
Е5-1-3
|
0,6/0,2
|
127
|
15,86
|
Монт. 6 р. Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 2 1 1
|
3,0/1,0
|
636
|
79,5
|
|
3
|
Монтаж колонны (К-1, К-2 и К-3) ряда А на опорную плиту
|
шт./т
|
20/456
|
Е5-1-8
|
0,6/0,11
|
62,16
|
7,77
|
Монт. 6 р. Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 2 1 1
|
3,0/0,54
|
306,24
|
38,26
|
|
4
|
Монтаж балок-распорок (Р-1) на отм. 10,194; 13,10; 20,30; 29,30
м
|
шт./т
|
48/86,4
|
Е5-1-6
|
0,11/0,5
|
48,46
|
6,06
|
Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 1 1
|
0,33/1,5
|
145,44
|
18,18
|
|
5
|
Монтаж балок-распорок (Р-2) на отм. 10,194; 13,10; 20,30; 29,30
м
|
шт./т
|
20/34,6
|
Е5-1-6
|
0,11/0,5
|
19,5
|
2,5
|
Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 1 1
|
0,33/1,5
|
58,5
|
7,4
|
|
6
|
Монтаж колонны К-4 на К-3
|
шт./т
|
20/100
|
Е5-1-9
|
0,7/0,15
|
25
|
3,625
|
Монт. 6 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 2 2 1
|
3,5/0,75
|
145
|
18,125
|
|
7
|
Постановка болтов между колоннами К-4 и К-3
|
100 болтов
|
1,2
|
Е5-1-19
|
-
|
-
|
-
|
Монт. 4 р. Монт. 3 р.
|
1 1
|
11,5
|
13,8
|
1,725
|
|
8
|
Монтаж подкрановой балки ряда А на отм. 31,2 м
|
шт./т
|
17/91,97
|
Е5-1-8
|
0,34/0,14
|
18,64
|
2,33
|
Монт. 6 р. Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 2 1 1
|
1,7/0,71
|
93,79
|
11,72
|
|
9
|
Монтаж колонн фахверка КФ по оси 1 и 18
|
шт./т
|
12/24
|
Е5-1-6
|
0,32/0,83
|
23,76
|
2,97
|
Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 1 1
|
0,96/2,5
|
71,52
|
8,94
|
|
10
|
Установка связей
|
1 т
|
8,8
|
Е5-1-6
|
0,5
|
4,4
|
0,55
|
Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 1 1
|
1,5
|
13,2
|
1,65
|
|
11
|
Укрупнительная сборка стальной фермы из отправочных элементов
|
шт./т
|
54/79
|
Е5-1-3
|
0,58/0,17
|
44,75
|
5,59
|
Монт. 6 р. Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 2 1 1
|
2,9/0,87
|
225,33
|
28,17
|
|
12
|
Укрупнительная сборка блоков ферм из конструктивных элементов
|
шт./т
|
9/79
|
Е5-1-3
|
0,04/0,11
|
9,05
|
1,13
|
Монт. 6 р. Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 2 1 1
|
0,18/0,55
|
45,07
|
5,63
|
|
13
|
Монтаж блоков ферм на отм. 37,00 м
|
шт./т
|
9/79
|
Е5-1-6
|
1,1/0,12
|
19,38
|
2,42
|
Монт. 6 р. Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 2 3 1 1
|
7,6/0,87
|
137,13
|
17,14
|
|
14
|
Соединение стыка фермы с колонной
|
100 болтов
|
1,44
|
Е5-1-19
|
-
|
-
|
-
|
Монт. 4 р. Монт. 3 р.
|
1 1
|
11,5
|
16,56
|
2,07
|
|
15
|
Монтаж кровельных панелей ПК 12-3-2
|
шт./т
|
204/354,96
|
Е5-1-6
|
0,1/0,33
|
137,54
|
17,19
|
Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 1 1
|
0,3/1,0
|
416,16
|
52,02
|
|
16
|
Крепление кровельных панелей болтами к стальным фермам
|
100 болтов
|
8,16
|
Е5-1-19
|
-
|
-
|
-
|
Монт. 4 р. Монт. 3 р.
|
1 1
|
11,5
|
93,84
|
11,73
|
|
17
|
Заливка швов плит покрытия
|
100 м
|
52,68
|
Е4-1-26
|
-
|
-
|
-
|
Монт. 4 р. Монт. 3 р.
|
1 1
|
6,4
|
337,15
|
42,14
|
|
18
|
Гидроизоляция и герметизация швов плит покрытия
|
10 м
|
526,8
|
Е4-1-27
|
-
|
-
|
-
|
Монт. 4 р. Монт. 3 р.
|
1 1
|
1,3
|
684,84
|
85,61
|
|
19
|
Монтаж стеновых панелей ПСКН 12-12-3
|
1 шт.
|
46
|
Е4-1-8
|
0,5
|
23
|
2,88
|
Монт. 5 р. Монт. 4 р. Монт. 3 р. Монт. 2 р. Маш. 6 р.
|
1 1 1 1 1
|
2
|
92
|
11,5
|
|
20
|
Монтаж стеновых панелей ПСКН 12-18-3
|
1 шт.
|
473
|
Е4-1-8
|
0,5
|
236,5
|
29,56
|
Монт. 5 р. Монт. 4 р. Монт. 3 р. Монт. 2 р. Маш. 6 р.
|
1 1 1 1 1
|
2
|
946
|
118,25
|
|
21
|
Электрическая сварка стыков стеновых панелей с колоннами
|
10 м
|
260,5
|
Е22-1-1
|
-
|
-
|
-
|
Эл. Св. 3 р. Эл. Св. 4 р. Эл. Св. 5 р. Эл. Св. 6 р
|
1 1 1 1
|
1
|
260,5
|
32,56
|
|
23
|
Заливка швов стеновых панелей
|
100 м
|
63,6
|
Е4-1-26
|
-
|
-
|
-
|
Монт. 4 р. Монт. 3 р.
|
1 1
|
1,2
|
76,32
|
9,54
|
|
24
|
Гидроизоляция и герметизация швов стеновых панелей
|
10 м
|
636
|
Е4-1-27
|
-
|
-
|
Монт. 4 р. Монт. 3 р.
|
1 1
|
1,3
|
826,8
|
103,35
|
|
25
|
Установка стальных оконных панелей по ряду А
|
1 т
|
41,349
|
Е5-1-15Б
|
1,4
|
57,89
|
7,24
|
Монт. 5 р. Монт. 4 р. Монт. 3 р. Маш. 6 р. Эл. Св. 4 р.
|
1 1 1 1 1
|
4,87
|
201,37
|
25,17
|
|
26
|
Монтаж ограждений на отм. 31,20; 42,00
|
10 м
|
82,8
|
Е5-1-2
|
-
|
-
|
-
|
Монт. 3 р.
|
1
|
1,2
|
99,36
|
12,42
|
|
27
|
Установка навесных лестниц ряда А
|
1 шт.
|
18
|
Е5-1-2
|
-
|
-
|
-
|
Монт. 3 р.
|
1
|
1,6
|
28,8
|
3,6
|
|
28
|
Установка люлек навесных ряда А
|
1 шт.
|
2
|
Е5-1-2
|
-
|
-
|
-
|
Монт. 3 р.
|
1
|
0,5
|
1
|
0,13
|
|
29
|
Установка монтажных площадок ряда А
|
1 шт.
|
2
|
Е5-1-2
|
0,25
|
0,5
|
0,07
|
Монт. 4 р. Монт. 3 р. Маш. 6 р.
|
1 1 1
|
0,51
|
1,02
|
0,13
|
|
30
|
Демонтаж защитных ограждений
|
10 м
|
82,8
|
Е5-1-2
|
-
|
-
|
-
|
Монт. 3 р.
|
1
|
0,96
|
79,49
|
9,934
|
|
|
|
|
|
|
877,53
|
110,25
|
|
|
|
|
764,064
|
7. Ведомость монтажных
приспособлений
|
Наименование конструкций
|
Наименование монтажного приспособления
|
Характеристика приспособлений
|
Количество
|
Эскиз
|
|
|
Грузоподъёмность, т
|
Масса, т
|
|
|
|
Элементы колонны рядаА, Стеновые панели
|
Строп двухветвевой для монтажа колонн, балок, стеновых
ограждений (инвентарный номер 143)
|
15
|
0, 124
|
2
|
|
|
Фахверковые колонны
|
Строп двухветвевой для монтажа колонн, балок, стеновых
ограждений (инвентарный номер 2787)
|
3
|
0,031
|
1
|
|
|
Блоки ферм машинного зала
|
Траверса универсальная для монтажа элементов покрытия длиной
свыше 12 м (инвентарный номер 15946Р)
|
25
|
1,75
|
1
|
|
|
Подкрановые балки
|
Траверса для монтажа балок и ферм (инвентарный номер 3105)
|
8
|
0,32
|
1
|
|
|
Плиты покрытия
|
Траверса универсальная для монтажа конструкций длиной более 6 м
(инвентарный номер 2558)
|
3
|
0,065
|
1
|
|
|
Обеспечение рабочего места на высоте
|
Навесная площадка с лестницей для работы монтажников и сварщиков
на высоте (инвентарный номер 220)
|
0,25
|
0,118-0,126
|
10
|
|
|
Обеспечение рабочего места на высоте
|
Люлька для работы на высоте (инвентарный номер 4533)
|
0,5
|
0,3
|
2
|
|
8. Выбор монтажных
кранов
Для ТЭ оценки кранов производят
расчёт по формуле:
З = Н·(См·Т + Сед +
Спп·Nпп)+Ен·К·Т - Эс,
где:
З - приведённые затраты, р.;
Н = 1,086 - коэффициент, учитывающий
накладные расходы (монтаж МК);
См - себестоимость
маш.-часа работы крана, руб.;
Т - кол-во маш.-часов работы крана
на объекте;
Сед - единовременные
затраты на монтаж, демонтаж, перебазировку крана, руб.;
Спп - себестоимость
устройства одного звена подкранового пути длиной 12,5 м, руб.;
Nпп - необходимое кол-во
звеньев подкранового пути, шт.;
Nпп = L/12,5 м., где:
L - Длина здания, м
,5 длина звена пути;
Ен = 0,12 - нормативный
коэффициент экономической эффективности капитальных вложений в строительство;
К - удельные капиталовложения в
монтажные краны, отнесенные к 1 машино-часу работы крана, руб.;
Эс - экономический эффект
от сокращения продолжительности строительства, руб.
Имея расчетную формулу, приступим к
сравнению 2-х вариантов возведения КО при помощи кранов (монтаж ферм и плит
покрытия):
вариант - СКГ-100ЭМ
вариант - МКГ-100М
Рассчитываем по 1му
варианту:
СКГ-100ЭМ
См = 16,79 руб.
К = 79,08 руб.
Сед = 9265 руб.
Ен = 0,12
Т = 877,53 маш.-час
ð З=1,086·(16,79·877,53+9265)+0,12·79,08·877,53
= 34390 руб.
Рассчитываем по 2му
варианту:
МКГ-100М
См = 12,29 руб.
К = 39,76 руб.
Ен = 0,12
Сед = 3934,5 руб.
Т = 877,53 маш.-час
ð З=1,086·(12,29·877,53+3934,5)+0,12·39,76·877,53
= 20172,1 руб.
Вывод: делаем по принципу
минимальных приведённых затрат, т.е. принимаем 2ый вариант,
т.к. он является более экономичным.
Имея расчетную формулу, приступим к
сравнению 2-х вариантов возведения КО при помощи кранов (монтаж колонн, колонн
фахверка, стеновых панелей):
вариант - ДЭК-50
вариант - БК-1000А
Рассчитываем по 1му
варианту:
ДЭК-50
См = 8,51 руб.
К = 22,37 руб.
Сед = 2115,5 руб.
Ен = 0,12
Т = 877,53 маш.-час
ð З = 1,086·
(8,51·877,53+2115,5)+0,12·22,37·877,53 = 12763,1 руб.
Рассчитываем по 2му
варианту:
БК-1000А
См = 7,26 руб.
К = 46,94 руб.
Спп = 317,7 руб.
Ен = 0,12
Сед = 12261,2 руб.
Т =877,53 маш.-час
ð З =
1,086·(7,26·877,53+12261,2+317,7·17)+0,12·46,94·877,53 = 31042,8 руб.
Вывод: делаем по принципу
минимальных приведённых затрат, т.е. принимаем 1ый вариант,
т.к. он является более экономичным.
Таким образом, для монтажных работ в
два потока выбираем два крана МКГ-100М и ДЭК-50. По графикам грузоподъемности
данные монтажные краны удовлетворяют нашим требованиям.
9. Технико-экономические
показатели проекта
1. Общий объем работ: 5804,2 т
. Общая трудоемкость: 764,064
чел.-дн
110,25 маш-см
. Выработка на один чел.-дн: 7,6
т
маш-см: 52,6 т
. Общая продолжительность: 93 дней =
3 месяца
10. Мероприятия по
технике безопасности
Организация строительства и способы
производства строительно-монтажных работ предусматривают разработку решений по
техники безопасности, которые включают: безопасное и безвредное выполнение
работ на отдельных местах и на строительной площадке в целом;
санитарно-гигиеническое обслуживание рабочих на строительстве объекта;
безопасное проведение работ в зимних условиях, а при необходимости в условиях
жаркого и сухого климата.
Вопросы техники безопасности
разделяют на 2 группы: технологические на объектах и общеплощадочные.
Технологические вопросы включают:
разработку безопасных способов строительно-монтажных работ, при выполнении
которых могут произойти несчастные случаи; выбор устройств для безопасной
эксплуатации машин и механизмов; выбор приспособлений, предотвращающих
поражение рабочих электрическим током; разработку мероприятий, обеспечивающих
безопасность и безвредность труда при использовании токсичных и взрывоопасных
материалов.
Общеплощадочные вопросы включают:
разработку мероприятий санитарно-гигиенического и бытового обслуживания рабочих
на строительной площадке; выбор и расчет системы освещения строительной
площадке, проходов и рабочих мест; опасных зон; защиту нижерасположенных
рабочих мест; обеспечение безопасных условий труда.
При подземном ведении работ,
особенно в зоне действующих коммуникаций; оптимальный выбор комплектов
механизмов для транспортно-монтажных работ, безопасное расположение механизмов
относительно строящихся объектов с учетом возможного появления «опасных зон»;
выбор оптимальной технологии строительно-монтажных работ. Зона, в которой
создается производственная опасность травмирования людей, является опасной
зоной. Особо опасными считаются такие работы, для выполнения которых, кроме
обычных мер безопасности, необходимы дополнительные меры, разрабатываемые
отдельно для каждого конкретного вида работ. Ответственным назначается
бригадир, знающий правила тех. Безопасности и имеющий квалификацию не менее 3
лет.
К особо опасным работам относятся:
производство строительно-монтажных работ на высоте более 5 м без лесов и
подмостей; работы по приготовлению горячих битумных мастик, праймера;
производство работ с горячими битумными мастиками; работы с применением
строительно-монтажных пистолетов; строительно-монтажные работы вблизи
действующего оборудования, скалолазные работы, и т.д.
Противопожарные
мероприятия.
Противопожарные мероприятия
включают: выбор и обоснование размещения на строительной площадке сети
противопожарного водопровода, оборудования и средств первичного тушения очагов
огня; выбор противопожарной связи и сигнализации; обеспечение пожарных разрывов
между временными зданиями; выбор транспортных путей для проезда пожарных машин.
Рекомендуемый расход воды при
тушении пожара: 10 л/с для площадки размером до 30 га, на каждые дополнительные
50 га принимают расход воды в 5 л/с.
Список используемой
литературы
1. «Строительство ТЭС и АЭС: Справочник строителя», том 1, том
2, под ред. Непорожнего П.С., 1985 г.
2. «Проектирование и строительство тепловых и атомных
электростанций», Купцов И.П., Иоффе Ю.Р., 1985 г.
. «Технология возведения зданий и сооружений», Егорова
М.В., Морозенко А.А., 2004 г.
. СниП IV-2-82, приложение т. 2 «Сборники элементных сметных норм на
строит. констр. и работы», 1983 г.
. ЕНиР сб. 4, вып. 1 «Монтаж сборных и устройство
монолитных железобетонных конструкций», 1987 г.
. ЕНиР сб. 5, вып. 1 «Монтаж стальных конструкций», 1987 г.
. ЕНиР сб. 22, вып. 1 «Сварочные работы»
. «Выбор кранов и технических средств для монтажа
строительных конструкций», Г.К. Соколов, 2002 г.
. «Примеры расчета такелажной оснастки», В.В. Матвеев, Н.Ф.
Крупин, 1987 г.
