Введение

В Беларуси большая часть работ по содержанию автодорог приходится на ямочный ремонт. В связи с этим правильное планирование сроков проведения данной работы, соблюдение технологии ее производства помогают продлить срок жизни дорожного покрытия, а значит сократить затраты на капитальный ремонт дорог.

Немало важным является содержание земляного полотна автодорог. Правильный уход за ним, своевременный ремонт позволяют предотвратить преждевременное разрушение дороги, а значит также сокращают затраты на капитальный ремонт и реконструкцию.

В данной курсовой работе рассмотрены организация и технология проведения работ по содержанию дорожного покрытия и земляного полотна дороги.

1. Анализ условий эксплуатации автомобильной дороги

1.1 Технико-экономическая характеристика района

Гродненский район находится на северо-западе Гродненской области, занимает площадь в 2,6 тыс. кв. км, граничит с Республикой Польша (протяженность границы 68 км) и Литовской Республикой (протяженность границы 32,8 км), является одним из крупнейших административных образований в Гродненской области, объединяет 360 населенных пунктов, в том числе г. Скидель и г.п.Сопоцкин.

Гродно является крупным промышленным центром Западной Белоруссии. На территории города расположено 72 промышленных предприятия различной формы собственности, на которых производится 40 % промышленной продукции области. Промышленность города представлена девятью отраслями. Ведущее положение в экономике города занимают: химическая (48,8 % в общем объёме производства города), крупнейшими представителями которой являются ОАО «Гродно Азот», ОАО «Гродно Химволокно»; машиностроение и металлообработка (12,5 %).

Длина автомобильных дорог области с твердым покрытием составляет 6,6 тыс.км. Основные магистрали Минск-Ошмяны-Вильнюс, Минск-Лида-Гродно, Барановичи-Слоним-Волковыск-Гродно, Вильнюс-Лида-Слоним.

Местное судоходство осуществляется по рекам Неман и Щара. Длина водных путей составляет 521 км.

1.2 Природно-климатические условия эксплуатации

Климат Гродно - умеренно-континентальный с преобладающим влиянием воздушных масс, которые приносит система циклонов-антициклонов с Атлантического океана. Обычно мягкая зима начинается в конце ноября и продолжается около 4 месяцев со средней температурой -5,1 °С (самый холодный месяц - январь). Лето тёплое, влажное, средняя температура +18 °С (самый тёплый месяц - июль). Среднее количество осадков за год составляет 545 мм. Весна поздняя, а осень относительно прохладная. В городе редко бывает жара летом или сильные морозы зимой.

Среднемесячная температура воздуха в течение года определяется по СНБ 2.04.02-2000 [1] и представлена в таблице 1.1.

Таблица 1.1- Среднемесячная температура воздуха в течении года

Месяц	Янв.	Фев.	Март	Апр.	Май	Июнъ	Июль	Авг.	Сен.	Окт.	Нояб.	Дек.	Год
оС	-5,1	-4,4	-0,5	6,3	12,4	16,1	17,8	16,7	12,5	7,0	1,7	-2,7	6,5

автодорога ямочный ремонт земляной полотно



2. Технология и организация ремонта дорожной одежды

2.1 Обустройство места производства работ при ямочном ремонте

. В местах производства дорожных работ необходимо выполнение следующих условий:

предусмотреть предварительное предупреждение водителей транспортных средств и пешеходов об опасности, вызванной дорожными работами;

четкое обозначение направления объезда имеющихся на проезжей части препятствий, а при устройстве объезда ремонтируемого участка - его маршрута;

создание безопасного режима движения транспортных средств и пешеходов в зоне дорожных работ;

создание безопасных условий труда для работников, выполняющих дорожные работы.

.Планирование дорожных работ без закрытия движения на участке дороги или улицы допускается в период суток, когда часовая интенсивность движения менее показателей пропускной способности участка дороги или улицы с учетом их сужения, вызванного производством работ.

. Для плавного и безопасного изменения скорости движения транспортных средств перед зоной дорожных работ последовательное снижение скорости необходимо производить ступенями с шагом не более 20 км/ч.

Временные дорожные знаки, регламентирующие ступенчатое ограничение скоростей, располагают друг от друга на расстоянии не менее 50 вне населенных пунктов и не менее 25 м в населенных пунктах. Число знаков, ограничивающих скорость, зависит от разности скоростей до и после ограничения.

. В зоне производства дорожных работ ограничение скорости движения менее 40 км/ч, как правило, не допускается. При соответствующем обосновании (коэффициенте сцепления колеса автомобиля с поверхностью дороги менее 0,3, крайне неудовлетворительном качестве покрытия, специфическим условиям производства работ и т.п.) допускается ограничение скорости движения до 20 км/ч.

В соответствии с ТКП 172-2009 [2, с. 12, п. 5.2.2] выбираем схему расстановки знаков, представленную на рисунке 2.1.

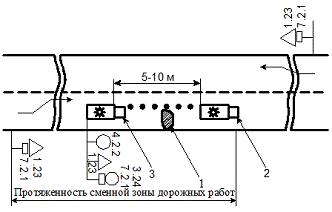

Рисунок 2.1 - Расстановка ТСОДД при производстве работ по ямочному ремонту: 1 - место производства работ; 2 - автомобиль-ремонтер; 3 - автомобиль прикрытия

2.2 Определение темпа производства работ по ямочному ремонту

По ранее составленному дорожно-климатическому эксплуатационному графику устанавливаем календарную продолжительность ямочного ремонта и определяем общее количество рабочих смен

,          (2.1)

где Т_см- количество рабочих смен, смен;

Т_к - календарная продолжительность ямочного ремонта, дней;

Т- календарное число выходных и праздничных дней, приходящееся на период проведения ямочного ремонта, дней;

Т_пр- дни простоев на профилактике и ремонте техники, дней; определяются из выражения

,(2.2)

Т_орг- дни простоев по организационным причинам и передислокации с одного места на другое, дней; определяются из выражения

,(2.3)

Т_кл - дни простоев по климатическим условиям (дни с осадками интенсивностью более 5 мм/ч), дни; принимаются равным 8 дней;

к_см- коэффициент сменности; принимаем 2.

При Т_к = 172 дня; к_см = 2; Т_в = 52 дня; Т_кл = 8 дней

смен.

Определяем минимальный сменный объем работ

,(2.4)

где - минимальный сменный объем работ на i-м участке, м²/смену;

 - объем работ по ямочному ремонту на i-м участке, м².

                                                                              (2.5)

где L_пок-длина покрытия на участке, требующем проведения ямочного ремонта, м;

В_пок- ширина покрытия с краевыми укрепительными полосами, требующая проведения ямочного ремонта, м;степень поврежденности покрытия, %.

Так как при ямочном ремонте, выполняя оконтуривание, производят вырубку и удаление материала неповрежденной поверхности, то площадь покрытия, подлежащей ямочному ремонту увеличиваем на 25%, что и отражено в формуле (2.5).

Таблица 2.1 - Исходные данные

№уч.	L,км	Тип покрытия	F,%	h, см	F1, м2
1	2,5	а/б	5,4	9,3	1,8
2	3,8	ц/б	6,1	8,0	0,5
3	4,6	черный щебень	3,8	7,2	1,4

При B_пок=8 м по формуле 2.5 определим :

При Т_см = 174 смены по формуле 2.4 определим F:

.3 Качественная технологическая схема по ямочному ремонту покрытия

На основании изучения нормативной, учебной и справочной литературы составляем блок-схемы, отражающие состав и последовательность технологических операций по ямочному ремонту асфальтобетонного, цементобетонного покрытия и покрытия из черного щебня соответственно.

1. Подготовительные работы: - расстановка ТСОДД на месте проведения работ; - доставка асфальтобетонной смеси с АБЗ автосамосвалом КамАЗ-55111; - очистка выбоины от пыли и грязи при помощи компрессора ДК-6/7.

2. Работы по ямочному ремонту проводятся в сухую погоду при температуре не ниже +50С весной и +100С осенью и включают следующие этапы: - разогрев ремонтируемого участка инфракрасными горелками ABACUS С.A.R.150; - рыхление разогретого материала вручную; - добавление новой асфальтобетонной смеси; - разравнивание и уплотнение асфальтированной поверхности ручным катком ДМ 006.

3.Уход: - очистка места проведения работ от остатков смеси; - снятие ТСОДД.

Рисунок 2.2 - Качественная технологическая схема по ямочному ремонту асфальтобетонного покрытия

1. Подготовительные работы: - расстановка ТСОДД на месте проведения работ; - оконтуривание поврежденных мест; - обрубка краев с приданием им прямоугольного очертания; - очистка выбоины от обрубленного материала, пыли и грязи при помощи компрессораДК-6/7; - доставка цементобетона с ЦБЗ автобетоносмесителем 58147С на шасси КамАЗ-53229.

2. Работы по ямочному ремонту проводятся в сухую погоду при температуре не ниже +50С весной и +100С осенью и включают следующие этапы: - приготовление цементного раствора; - нанесение раствора на стенки выбоины; - укладка цементной смеси в выбоину; - разравнивание и уплотнение зацементированной поверхности ручным катком ДМ 006.

3.Уход: - рассыпка на отремонтированную поверхность песка толщиной 5-6 см; - очистка места проведения работ от остатков смеси; - снятие ТСОДД.

Рисунок 2.3 - Качественная технологическая схема по ямочному ремонту цементобетонного покрытия

1. Подготовительные работы: - расстановка ТСОДД на месте проведения работ; - оконтуривание поврежденной поверхности; - фрезерование выбоины с приданием ей прямоугольной формы фрезой ОНФ ЕМ-400; - очистка выбоины от фрезерованного материала, пыли и грязи при помощи компрессора ДК-6/7; - доставка горячего черного щебня с АБЗ автосамосвалом КамАЗ-55111.

2. Работы по ямочному ремонту проводятся в сухую погоду при температуре не ниже +50С весной и +100С осенью и включают следующие этапы: - подгрунтовка стенок и дна выбоины битумом; - заполнение выбоины горячим черным щебнем; - разравнивание и уплотнение отремонтированной поверхности ручным катком ДМ 006.

3. Завершающие работы: - очистка места проведения работ от остатков смеси; - снятие ТСОДД.

Рисунок 2.4 - Качественная технологическая схема по ямочному ремонту покрытия из черного щебня

.4 Характеристики машин для производства работ по ямочному ремонту

В соответствии с качественными технологическими схемами, для каждой технологической операции с использованием машин, указываем их основные характеристики

Таблица 2.2 - Технические параметры машин для ямочного ремонта дорожных покрытий.

Наименование технологической операции	Название машины	Марка		Технические параметры
				показатель	единица измерения	значение
вырубка карты	передвижной строительный компрессор	ДК-6/7		- эффективная производительность	м3/мин	6,0
				- рабочее давление	бар	7
				- двигатель		дизель
	отбойный молоток	Н 91		- число ударов в минуту	шт.	1500
				- диаметр поршня	мм	33
				- ход поршня	мм	130
				- расход сжатого воздуха	м3/мин	0,9
				- вес	кг	9.2 / 9.4
	фреза навесная	ОНФ ЕМ-400		- ширина фрезерования - глубина фрезерования - производительность	мм мм м2/смену	400 65 1197
очистка карты от мусора и пыли	передвижной компрессор		ДК-6/7	технические характеристики приведены выше
доставка асфальтобетона и черного щебня к месту производства работ	автосамосвал		КамАЗ-55111	- масса снаряженного автомобиля - мощность двигателя - максимальная скорость - грузоподъёмность - объем платформы - габаритные размеры длина ширина высота	кг кВт(л. с.) км/ч т м3  мм мм мм	9050 236 (320) 90 13 10,0  6580 2500 2710
разогрев материала подгрунтовки	битумный котел		БК-1	- рабочий объем бака	м3	1
				- объем топливного бака	л	50
				- вид топлива		дизель
				- расчетный расход топлива на подогрев на 1оС	м3/град	0,11
				- время разогрева битума	ч	3
				- габаритный размеры
				длина	мм	2000
				ширина	мм	1000
				высота	мм	1700
доставка цементобетона к месту производства работ	автобетоносмеситель		58147С	- масса снаряженного автомобиля - мощность двигателя - максимальная скорость - объем смесителя - габаритные размеры длина ширина высота	кг  кВт(л. с.) км/ч м3  мм мм мм	11200  240 (176) 60 7,0  9000 2500 3700
разогрев ремонтируемой поверхности	инфракрасный разогреватель		ABACUS С.A.R. 150/150	-мощность тепловая - масса общая - зона нагрева - площадь зоны нагрева - время разогрева	кВТ кг м м2 ч	180 205 1,5×1,5 2,25 0,17
уплотнение смеси	ручной каток		ДМ 006	- мощность  - частота вибраций  - вынуждающая сила  - ширина уплотняемой полосы - производительность	кВт Гц Т мм м2/смену	5 60 2 600 2224

2.5 Определение производительности машин и ручного труда рабочих

Определим производительность автосамосвала КамАЗ- 55111, работающего на доставке материалов на дорогу, по следующей формуле

,(2.6)

где T - продолжительность смены, ч; К_и - коэффициент внутрисменного использования; g - грузоподъёмность автомобиля, т;

l - расстояние транспортировки, км;

v - средняя скорость движения автомобиля-самосвала, км/ч;

t₁ - время простоя под погрузкой и разгрузкой, ч.

ПриТ=8 ч; К_и=0,85; g=13 т; l=23,5 км; v=60 км/ч; t₁=0,2 ч для асфальтобетона получим

 т/смену.

ПриТ=8 ч; К_и=0,85; g=13 т; l=25,6 км; v=60 км/ч; t₁=0,2 ч для черного щебня получим

 т/смену.

При Т=8 ч; К_и=0,85; g=7м³; l=24,8 км; v=50 км/ч; t₁=0,2 по формуле 2.6 определим производительность автобетоносмесителя

 м³/смену.

Производительность инфракрасного разогревателя определим по формуле

(2.7)

где T - продолжительность смены, ч;

К_и - коэффициент внутрисменного использования;

F - площадь разогреваемой поверхности, м²;

t -время разогрева, ч.

ПриТ=8 ч; К_и=0,85; F=2.25 м²; t=0,17 ч получим

Производительности фрезы и катка даны производителем и равны соответственно 1197 и 2224 м²/смену.

Производительность ручного труда рабочих определим по формуле

                                                                             (2.8)

где V^’ - единичный объём выполняемых работ, м²;

Н_вр - норма времени на выполнение единичного объёма работ.

Производительность ручного труда ямочном ремонте асфальтобетонного покрытия при Т=8 ч; V^’=100 м²; Н_вр=7,5 чел.-час.[3, §Е20-2-25] составит

Производительность остального ручного труда не превысит производительности инфракрасного разогревателя и составит примерно 90 м²/смену.

Производительность ручного труда при ямочном ремонте цементобетонного покрытия при Т=8 ч; V^’=1 м²; Н_вр=2,1 чел.-час.[3, § Е20-2-34, п. 2 а] определим по формуле 2.8

Производительность ручного труда при ямочном ремонте покрытия из черного щебня при Т=8 ч; V^’=1 м²; Н_вр=0,3 чел.-час.[3, § Е20-2-17, п. 6] определим по формуле 2.8

2.6 Составление технологической карты на производство работ по ямочному ремонту

На основании полученных результатов по производительности ручной работы звена, механизированной работы и работы автотранспорта составляется технологическая карта на производство работ по ямочному ремонту (таблица 2.4)

Таблица 2.4 - Технологическая карта на производство работ по ямочному ремонту

Источник нормирования	Наименование работ	Единица измерения		Сменный объем	Производительность в смену		Затраты труда
							чел.-см.		маш.-см.
Участок 1
[3, § Е20-2-25]	1 Установка и снятие ограждения; 2 Разогрев асфальтобетонного покрытия; 3 Разравнивание асфальтобетона граблями; 4 Перемещение асфальторазогревателя;	м2/смену		7,76	106х1=106		0,07
расчет	5 Транспортирование материала на объект.	т/смену			90
	6 Разогрев асфальторазогревателем	м2/смену		7,76	90				0,09
Участок 2
[3, § Е20-2-34, п. 2 а]	1 Установка знаков и ограждений; 2 Оконтуривание ремонтируемых мест; 3 Обрубка краев пневматическими инструментами с приданием прямоугольного очертания и отвесного состояния краям ямок и удалением остатков бетона; 4 Очистка выбоин и раковин от пыли и грязи металлическими щетками с продуванием сжатым воздухом; 5 Увлажнение стенок выбоин водой; 6 Приготовление цементного раствора; 7 Нанесение цементного раствора щеткой на стенки и дно ремонтируемых мест; 8 Укладка бетонной смеси вручную; 9 Уплотнение уложенной смеси вибрированием с окончательной отделкой поверхности; 10 Засыпка ремонтируемых мест песком слоем 5-6 см; 11 Очистка покрытия от песка с окучиванием его на обочинах и подметанием поверхности метлами; 12 Снятие ограждений.	м2/смену		13,32	3,81х4=15,24		0,87
расчет	11 Транспортирование материала на объект.	м3/смену			46
Участок 3
[3, §Е20-2-17, п. 6]	1 Установка знаков и ограждений; 2 Кирковка краев ремонтируемой выбоины; 3 Тщательная очистка выбоины от пыли, грязи и вскиркованной массы; 4 Разогрев битума в передвижных котлах; 5 Наполнение леек вяжущими и подноска их к месту ремонта; 6 Смазка ремонтируемой площади вяжущими; 7 Укладка смеси черного щебня вручную; 8 Розлив вяжущего; 9 Уплотнение смеси вальцом;  10 Уборка отходов; 11 Снятие ограждений; 12 Переходы рабочих на расстояние до 50 м.	м2/смену	10,5		25,32 х1=25,32	0,41
расчет	13 Транспортирование материала на объект.	т/смену			84

. Разработка мероприятий по содержанию автодороги

.1 Расчет календарной продолжительности работ по содержанию автодороги

По ранее составленному дорожно-климатическому эксплуатационному графику устанавливаем календарную продолжительность работ по содержанию дороги в летний период и определяем общее количество рабочих смен по формуле (2.1). При Т_к = 173 дня; к_см = 1; Т_в = 54 дня; Т_кл = 8 дней получим

 смен.

.2 Назначение работ по содержанию автодороги в летний период

В летний период выполняются следующие работы по содержанию автодороги:

1.       Устранение мелких деформаций обочин и откосов;

.        Очистка и профилирование водоотводных канав с обеспечением продольного уклона не менее 5 ‰;

.        Очистка водопропускных труб;

.        Скос травы с откосов;

.        Боронование полосы отвода;

.        Уборка мусора.

.3 Технология производства работ по содержанию автодороги в летний период

Устранение мелких деформаций обочин и откосов (колея на неукрепленных обочинах, промывы обочин и откосов, незначительные отклонения геометрических параметров откосов) осуществляется как вручную, так и механизировано при помощи автогрейдера. В случае производства работ вручную рабочие, двигаясь вдоль дороги, лопатами и граблями засыпают, разравнивают и уплотняют места разрушения обочин и откосов. Материал для устранения деформаций должен быть однородным с материалом ремонтируемого участка. Подвоз материала осуществляются автосамосвалом. При механизированном производстве работ грейдер движется вдоль обочины или откоса и отвалом срезает излишки материала и засыпает колею, промоины и рытвины. При коэффициенте заложения откосов 1:2 и более допускается движение автогрейдера по откосу, при меньшем коэффициенте движение осуществляется по обочине и полосе отвода с выносом отвала в сторону. Все работы должны осуществляться с расстановкой ТСОДД и выполнением других мер безопасности.

Очистка и профилирование водоотводных канав осуществляется по всей их длине при помощи автогрейдера. Автогрейдер может комплектоваться кюветовосстановителем, или осуществлять очистку отвалом.

Очистка водопропускных труб осуществляются вручную за одну смену в дневное время. На выполнение работы требуется 4 рабочих 2 разряда.

Скос травы с откосов осуществляется трактором с навесным оборудованием, при этом трактор движется по обочине или полосе отвода. На тракторе и месте производства работ должны располагаться предупреждающие знаки (выброс щебня и т. п.).

Уход за полосой отвода осуществляется трактором с дисковой бороной. Боронование производится по всей длине дороги.

На уборку мусора с дороги, как правило, отводится один день в конце месяца. Бригада рабочих вручную собирает мусор и грузит его в автосамосвал или трактор с прицепом, одновременно являющийся машиной прикрытия.

3.4 Характеристики машин для производства работ по содержанию дороги в летний период

В соответствии с технологией производства работ, для каждой технологической операции с использованием машин, указываем их основные характеристики

Таблица 3.1 - Технические параметры машин для ямочного ремонта дорожных покрытий.

Наименование технологической операции	Название машины	Марка	Технические параметры
			показатель	значение
Устранение мелких деформаций обочин и откосов	Автогрейдер	ГС-14.02	Мощность Длина отвала Высота отвала Заглубление отвала Масса Габаритные размеры длина ширина высота	кВт мм мм мм т  мм мм мм		100 3740 620 380 13,5  8820 2500 33475
Очистка и профилирование водоотводных канав	Автогрейдер	ГС-14.02	Технические параметры представлены выше
Скос травы с откосов	Косилка навесная	КРН-2,1А	Ширина захвата		м	2,1
			Скорость движения рабочая, не более		км/ч	15
			Скорость движения транспортная, не более		км/ч	30
Боронование полосы отвода	Борона навесная	БНД-3	Ширина захвата		м	3,2
			Скорость движения рабочая, не более		км/ч	12
			Скорость движения транспортная, не менее		км/ч	20

3.5 Определение производительности машин и их количества

При определении производительности машин зададимся следующим:

.        Длина обслуживаемого участка дороги 1 км;

.        Ширина обочины 2,5 м;

.        Высота насыпи 1 м;

.        Коэффициент заложения откоса насыпи 1:2;

.        Ширина полосы отвода 3 м.

.        Техника базируется на расстоянии 1 км от участка.

Производительность автогрейдера при планировке обочин определим по формуле 2.8. При V^’=1 км, Н_вр=0,37 м-ч (4, § Е 17-24, п. 1 а) получим

Производительность автогрейдера при планировке откосов определим по формуле 2.8. При V^’=1000 м², Н_вр=0,26 м-ч (5, § Е 2-1-39, п. 9 г) получим

Производительность автогрейдера при очистке водоотводных канав определим по формуле

(3.1)

где L - длина участка производства работ, L=1 км;

Т_об - время оборота машины.

(3.2)

где L_тр - расстояние от места базирования до места производства работ;

v_тр - транспортная скорость машины, v_тр=40 км/ч;

v_раб - рабочая скорость машины, v_раб=15 км/ч;

τ - время на дополнительные рабочие операции, τ= 0,08 ч.

Производительность косилки определим по формуле

 (3.3)

где В - ширина захвата рабочего органа.

Производительность бороны определим по формуле 3.3

Рассчитаем необходимое количество машин исходя из их производительности и объема выполняемых работ по формуле

          (3.4)

где V - сменный объем работ на участке.

Примем, что все работы производятся по обе стороны дороги. Тогда необходимое для планировки обочин количество автогрейдеров при V=2км и П=22км/смену равно

Принимаем 1 автогрейдер.

Необходимое для планировки откосов количество автогрейдеров при V= 4000 м² и П=30769м²/смену равно

Принимаем 1 автогрейдер.

Необходимое для очистки водоотводных канав количество автогрейдеров при V=2 км иП=34 км/смену равно

Принимаем 1 автогрейдер.

Необходимое количество косилок при V=4000 м²и П=68000 м²/смену равно

Принимаем 1 косилку.

Необходимое количество бороны при V=4000 м²и П=103619 м²/смену равно

Принимаем 1 борону.

.6 Разработка технологических схем выполняемых работ

Согласно назначенным работам, выполняемым в летний период, разработаны схемы технологических операций:

.        Очистка водопропускных труб (рисунок 3.1);

.        Планировка обочин (рисунок 3.2);

.        Планировка откосов (рисунок 3.3);

.        Очистка водопропускных канав (рисунок 3.4)

.        Скос травы (рисунок 3.5);

.        Боронование полосы отвода (рисунок 3.6).

Рисунок 3.1 - Схема очистки водопропускных труб:

- грязевой покров; 2 - очищенное русло от грязи и мусора;3 - земляное полотно; 4 - водопропускная труба.

4. Контроль качества работ, безопасность труда и охрана окружающей среды при производстве работ

.1 Контроль качества работ

Состав контроля при ямочном ремонте асфальтобетонного покрытия и покрытия из черного щебня представлен в таблице 4.1[7, В2].

Таблица 4.1 - Состав контроля при выполнении работ по ямочному ремонту

Операция	Состав контроля	Ответственный за контроль	Способ, метод контроля	Сроки, периодичность контроля
Подготовка ремонтируемого участка	Чистота участка (отсутствие мусора, пыли и грязи)	Прораб (мастер)	Визуальный	До начала работ
Разметка контуров «карт»	Геометрия разметки	То же	Визуальный	В процессе работ
Нарезка «карт» по контуру	Глубина нарезки	-	Визуальный (настройкой нарезчика)	То же
Удаление материала поврежденного покрытия, очистка	Качество очистки	-	Визуальный	-
Обработка стенок и дна выборки вяжущим	Качество подгрунтовки	-	То же	-
Укладка и разравнивание материала	1 - наличие документа о качестве материала; 2 - расход материала; 3 - температура материала; 4 - для холодной органоминеральной смеси дополнительно: целостность мешков, наличие ярлыков; 5 - равномерность распределения; 6 - толщина слоя.	-	Инструментальный термометром (3); щупом (6). Лабораторный (1). Визуальный (1,2,4,5).	-
Уплотнение материала при необходимости и очистка покрытия	1 - качество уплотнения; 2 - качество сопряжения с покрытием; 3 - ровность поверхности; 4 - поперечные уклоны.	-	Инструментальной трехметровой рейкой (3); рейкой с уровнем (4). Визуальный (1,2) (по отсутствию следа прохода катка)	-

Работы должны производиться весной и летом при температуре не ниже +5⁰С, желательно в сухую погоду. Углы контура карты должны быть строго под углом 90⁰. Температура горячих смесей должна быть 120-130⁰С, теплых - 70-100 ⁰С, холодных - не ниже +5⁰С. Отклонения поперечного уклона не должны превышать  0,005 проектного значения. Отклонение ровности асфальтобетонного покрытия от проектного не должно превышать 5 мм, покрытия из черного щебня - 10 мм. Не более 5% замеров могут превышать допускаемые значения не более чем в 2 раза [7, В2].

При ямочном ремонте цементобетонного покрытия контролируют следующие параметры, представленные в таблице 4.2[7, B4].

Таблица 4.2 - Контролируемые параметры

Контролируемые параметры	Норма	Допустимые отклонения от нормы
Геометрические параметры «карты»: - углы контура «карты», град	90	Не допускаются
- соответствие нарезки линиям разметки, мм	По линиям разметки	±10
глубина нарезки, мм выход линий нарезки за пределы контура, мм	Толщина слоя разрушенного материала не более 20	+10
Глубина разделки швов, мм	30	±1
Ширина разделки швов, мм: при ширине существующего шва менее 10 мм, при ширине существующего шва 10 мм и более	10 в+2	±1  ±1
Глубина разделки трещин шириной более 6 мм, мм	30	±2
Ширина разделки трещин шириной более 6 мм, мм	Не ниже проекта	±2
Температура поверхности покрытия при герметизации швов и трещин	Не ниже 5°С	Не допускаются
Рабочая температура мастики при герметизации швов и трещин	170-180	±5
Просвет (отклонение) под рейкой длиной 3 м, мм	5	Не более 5%
Разница в уровне поверхности в швах, м	Не ниже проекта	±2

Состав контроля при ямочном ремонте цементобетонного покрытия представлен в таблице 4.3 [7, B4].

Таблица 4.3 - Состав контроля при выполнении работ по ямочному ремонту

Операция	Состав контроля
Подготовка ремонтируемого участка	Чистота участка
Разметка и нарезка карт по контуру	1 - геометрические параметры; 2 - глубина нарезки.
Приготовление смеси для ремонта выбоин	1 - точность дозирования компонентов; 2 - соблюдение технологии приготовления; 3 - качество смеси.
Удаление ослабленного бетона и очистка выборки	Чистота выборки
Обработка поверхности выборки грунтовочным составом	1 - качество грунтовки (наличие паспорта); 2 - равномерность нанесения грунтовки, отсутствие пропусков.
Уплотнение смеси	1 - качество уплотнения; 2 - качество сопряжения с покрытием; 3 - ровность.
Нанесение пленкообразующего материала (при применении цементобетонной смеси)	Отсутствие пропусков и равномерность распределения
Уход за ремонтируемым местом	Соблюдение температурно-влажностных условий и времени перерыва в движении
Очистка трещин шириной менее 6 мм	Качество очистки
Разделка и очистка трещин шириной более 6 мм	1 - геометрические размеры пазов; 2 - качество очистки.
Удаление из существующих швов герметизирующего материала	Качество очистки

При восстановлении геометрических параметров обочин и откосов насыпей контролируют параметры, представленные в таблице 4.4[7, А 9].

Таблица 4.4 - Контролируемые параметры

№ поз.	Контролируемые параметры	Норма	Допустимые отклонения от нормы
1	Толщина слоя растительного грунта, мм	Не ниже проекта	±20
	Крутизна откосов, %	То же	±10
2	Поперечные уклоны обочин	-	±0,010

Выбоины, ямы, колеи на обочинах, промоины, ямы и впадины на откосах должны засыпаться грунтом, аналогичным но своему составу грунту обочин и откосов, а неровности на обочинах заделываются материалами, аналогичными тем, которые были использованы для укрепления[7, А 9].

Состав контроля при исправлении геометрических параметров обочин и откосов представлен в таблице 4.5[7, А 9].

Таблица 4.5 - Состав контроля при выполнении работ по профилированию обочин и откосов

Операция	Состав контроля	Ответственный за контроль	Способ, метод контроля	Сроки, периодичность контроля
Засыпка грунтом выбоин, колей, ям на обочинах и откосах	Пригодность и объем грунта с учетом коэффициента уплотнения	Прораб (мастер)	Визуальный	В процессе работ
Разравнивание грунта и планировка обочин и откосов	1- равномерность и тщательность разравнивания; 2- поперечные уклоны;  3 - крутизна откосов	То же	Инструментальный рейкой с уровнем (2, 3) Визуальный (1)	То же
Уплотнение фунта	Качество уплотнения	Прораб (мастер), лаборант	Лабораторный Визуальный	-

.2 Безопасность труда

При работе с электрическим, пневматическим инструментом, средствами малой механизации и немеханизированным инструментом необходимо соблюдать следующие основные требования:

при перевозке или переноске инструмента его рабочие части необходимо защищать чехлами или иным образом;

выдавать инструменты одновременно с соответствующими средствами защиты;

к работе с электрифицированным и пневматическим инструментом допускаются рабочие прошедшие специальное обучение безопасным методам работ с этим инструментом и приемам оказания первой помощи;

список работников имеющих право пользоваться механизированным инструментом должен быть определен приказом по организации;

механизированный инструмент должен иметь паспорт, испытываться и проверяться квалифицированным персоналом, результаты заносятся в специальный журнал;

деревянные рукояти ручных инструментов должны изготавливаться из древесины твердых вязких пород;

инструмент должен быть правильно насажен и прочно укреплен на гладко обработанных рукоятях;

ударные инструменты не должны иметь трещин, заусениц, наклепа;

бачки для переноски горячего битума должны быть конусообразной формы, сужающимися к верху, оборудованы крышкой и рукоятями для переноски их двумя рабочими;

жаровни должны быть передвижными, разжигать и топить жаровни жидким топливом запрещается.

Для работ по зимнему содержанию должны выполняться следующие требования:

перевозить людей в зимний период необходимо в соответствии с Правилами дорожного движения;

при постоянной работе на открытом воздухе рабочим и служащим для обогрева, отдыха и приема пищи необходимо оборудовать помещения (вагончики), размещаемые не дальше 500 м от места производства работ;

выдачу спецодежды работающим с ПГМ обеспечивают в соответствии с действующими отраслевыми нормами;

при производстве работ с хлоридами необходимо соблюдать правила техники безопасности в соответствии с требованиями СНиП П1-4;

при работе с хлоридами необходимо избегать их попадания в глаза и на участки кожи, в противном случае хлориды следует смывать теплой водой;

при погрузочно-разгрузочных и складских работах с ПГМ работающие должны применять респираторы марки Ф-62 или У-2К и защитные очки;

в случае использования для хранения концентрированных растворов и пластовых, вод открытых котлованов их необходимо огораживать забором с закрывающимися воротами;

подъезд автомобилей к кромке котлована должен быть оборудован упором для колес;

при подаче сыпучих ПГМ из штабеля в загрузочный бункер запрещается наезжать бульдозером (погрузчиком) на решетку эстакады Для ограничения продвижения бульдозера (погрузчика) при подаче материала необходимо устанавливать сигнальные знаки, хорошо видимые днем и ночью;

не допускается производить работу у отвесной стены штабеля, под козырьком и работать по способу подкопа. В штабелях необходимо обеспечивать сохранение угла естественного откоса;

запрещается производить россыпь ПГМ вручную с движущихся транспортных средств.

.3 Охрана окружающей среды

При ремонте и содержании автомобильной дороги и искусственных сооружений необходимо:

обеспечить сохранение или улучшение существующего ландшафта, защиту почв, растительности и животного мира;

обеспечить рекультивацию земель, временно используемых для размещения применяемого при ремонте и содержании оборудования и материала;

обеспечить повышение устойчивости земляного полотна на оползневых участках, создание благоприятных условий для дальнейшего использования земель;

осуществить защиту поверхностных и грунтовых вод от загрязнения дорожной пылью, ГСМ, обеспыливающими материалами;

организовать выполнение мероприятий по защите от шума и вибрации.

Мероприятия по охране окружающей среды при выполнении работ по зимнему содержанию автомобильной дороги.

Для уменьшения отрицательного воздействия технической соли на природную среду необходимо соблюдать следующие требования:

а) транспортировать техническую соль необходимо в закрытых вагонах при положительной температуре воздуха. При перевозке автотранспортом в дождливую погоду техническую соль необходимо укрывать брезентом или полиэтиленовой пленкой.

б) перемешивание технической соли с фрикционными материалами, складирование и хранение твердых и жидких хлоридов необходимо осуществлять на площадках с асфальтобетонным покрытием, обеспеченных водоотводом с устройством рассоло-сборных колодцев, исключающих просачивание растворов в почву. Рассолы из колодцев используют для борьбы с зимней скользкостью.

Хранение пластовых вод и концентрированных растворов на основе технической соли необходимо осуществлять в цистернах емкостью 25-50 м³ или специальных рассолохранилищах. устроенных в грунте в виде котлована, на дно и стенки которого укладывается водонепроницаемая пленка. Перед заполнением такого котлована концентрированным раствором необходимо проверить герметичность пленки водой.

Устройство и месторасположение складов для хранения твердых и жидких хлоридов, а также технологических площадок для приготовления ПСС согласовываются с органами природных ресурсов и охраны окружающей среды и органами Госсаннадзора.

Хранилища и площадки должны размещаться за пределами водоохранных зон водоемов (водотоков) и первого, второго и третьего поясов зон санитарной охраны источников хозяйственно-питьевого водоснабжения.

При распределении хлоридов необходимо строго соблюдать нормы россыпи (розлива), исходя из вида зимней скользкости, температуры воздуха и толщины снежно-ледяных образований на проезжей части дорог и вида противогололедного материала в соответствии.

Общее количество распределяемой за зимний период технической соли не должно превышать 2 кг/м² что соответствует примерно 15-25 г/м² соли на каждый случай распределения.

Запрещается применять техническую соль и ПСС при температуре ниже минус 15^оС, что обусловлено низкой плавящей способностью технической соли при таких температурах В этих случаях следует применять хлористый кальций и растворы на его основе или фрикционные материалы с минимальным (5%) содержанием технической соли.

Для исключения попадания нефтепродуктов на дорожное покрытие забор пластовых вод для борьбы с зимней скользкостью в рабочие емкости распределителей необходимо производить из нижней части емкостей-отстойников.

Запрещается применять хлориды в водоохранных зонах рек и водоемов, а также у источников хозяйственного и питьевого водоснабжения. Борьбу с зимней скользкостью в этих зонах необходимо вести ПСС с минимальным (5%) содержанием технической соли.

В целях снижения отрицательного воздействия хлоридов на растительность, почву, поверхностные и грунтовые воды необходимо обеспечить водоотвод путем заложения перехватывающих и отводящих дренажей или устройства в сторону кювета поперечного уклона придорожной полосы не менее 5-7% с устройством рассоло-сборных колодцев.

Для изучения влияния противогололедных реагентов на качество подземных вод необходимо организовать режимную сеть наблюдательных скважин и колодцев, особенно на участках с незащищенными подземными водами. Места устройства наблюдательных скважин должны быть согласованы с Министерством природных ресурсов и охраны окружающей среды Республики Беларусь, ПО «Беларусьгеология» и органами Госсаннадзора.

Комитет организовывает производственный контроль за влиянием на окружающую среду (подземные и поверхностные воды, почва) используемых химических реагентов и солей тяжелых металлов.

Заключение

В данной курсовой работе рассмотрены организация и технология проведения работ по содержанию дорожного покрытия и земляного полотна дороги такие как:

1. Ямочный ремонт;

2.       Очистка водопропускных труб;

.        Планировка обочин;

.        Планировка откосов;

.        Скос травы;

.        Боронование полосы отвода.

Все виды работ подробно описаны, составлены технологические карты работ по ямочному ремонту, а также технологические схемы работ по содержанию земляного полотна.

Список литературы

1 СНБ 2.04.02-2000. Строительная климатология. Сб. 27. Автомобильные дороги для городского строительства. Минск: Минстрой архитектура РБ, 2001.

ТКП 172-2009 «Обустройство мест проведения работ при строительстве, реконструкции, ремонте и содержании автомобильных дорог и улиц населенных пунктов» - Мн.: Департамент «Белавтодор», 2010.

ЕНИР сборник Е 20: Ремонтно-строительные работы. Госстрой СССР, - М: стройиздат, 1989 - 46 с.

ЕНИР сборник Е 17: Строительство автомобильных дорог. Госстрой СССР, - М: стройиздат, 1989 - 223 с.

ЕНИР сборник Е 2: Строительство автомобильных дорог. Госстрой СССР, - М: стройиздат, 1989 - 223 с.

Ремонт и содержание автомобильных дорог: Справочник инженера-дорожника./Под. Ред. А.П. Васильева. - М.: Транспорт, 1989, - 287 с.

ТКП 234 - 2009 «Автомобильные дороги. Порядок проведения операционного контроля при строительстве, ремонте и содержании». Мн: Минстройархитектура РБ, 2009. - 176 с.
