Вскрытие рудного месторождения
Оглавление
Исходные данные
Выбор способа вскрытия
Определение производственной
мощности рудника
Срок существования рудника
Требования к схеме вскрытия
Выбор сечений вскрывающих выработок
Расчет вентиляции и скорости
движения воздуха
Расчет капитальных затрат на
строительство рудника
Расчет приведенных затрат и выбор
варианта вскрытия
Вывод
Исходные данные
Параметры
|
Единицы
измерения
|
Значение
|
Мощность
рудного тела
|
м
|
30
|
Угол
падения
|
градусов
|
60
|
Глубина
залегания рудного тела от поверхности
|
м
|
250
|
Проектная
глубина отработки
|
м
|
490
|
Длина
по простиранию
|
м
|
1100
|
Плотность
руды
|
т/м³
|
3,0
|
Крепость
руды и пород проф. Протодьяконова
|
|
12
|
Выбор способа вскрытия
Выбор способа вскрытия месторождения (шахтного
поля) сводится к определению типа, числа, места заложения, формы и площади
поперечного сечения, вскрывающих выработок в зависимости от горно-геологических
условий разработки месторождения, уровня развития техники и
технико-экономических показателей. При проектировании горнорудных предприятий
способ вскрытия месторождения выбирают методом вариантов на основе
технико-экономического сравнения. Наиболее экономичным вариантом вскрытия
считается тот, при котором удельные суммарные приведённые затраты будут
минимальными.
Так как способ вскрытия в значительной мере
зависит от производственной мощности рудника, то предварительно она должна быть
определена. Таким образом, общая схема расчётов при выборе варианта вскрытия
месторождения следующая:
. Определяется (или проверяется)
производственная мощность рудника;

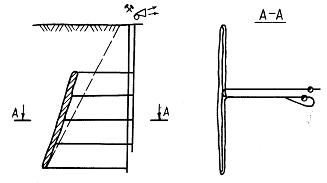

. Намечаются возможные варианты вскрытия и из
них отбираются 2 (или 3) наиболее целесообразные;
. Производится конструктивная проработка
намеченных вариантов вскрытия, то есть по каждому варианту делается минимум два
разреза (обычно вкрест простирания месторождения и план откаточного горизонта)
с изображением на них всех вскрывающих выработок;
. Выбираются и проверяются сечения всех
вскрывающих выработок;
. Рассчитываются капитальные затраты по каждому
варианту вскрытия;
. Если вскрытие по какому-либо варианту
производится в 2 и более этапов, то капитальные затраты второго и последующих
этапов дисконтируются;
. По каждому варианту рассчитываются
эксплуатационные (годовые) расходы;
. Рассчитываются приведенные затраты и
выбирается вариант с наименьшими затратами.
Определение производственной
мощности рудника
Для рудных тел с углом падения более 300
годовая производительность рудника по горным возможностям А определяется
по формуле
, т/год,
где v - среднее годовое
понижение уровня выемки, м;
К1, К2,
К3 и К4 - поправочные коэффициенты к
величине годового понижения в соответствии с углом падения, мощностью рудных
залежей, применяемыми системами разработки и числом этажей, находящихся
одновременно в работе;
Sг - средняя
горизонтальная рудная площадь этажа, м2;
g
- плотность руды, т/м3;
п и р - коэффициенты
соответственно потерь и разубоживания руды при её добыче.
Годовое понижение уровня выемки v зависит
от горизонтальной рудной площади этажа
,
где Lшп - длина
шахтного поля по простиранию, м;
mг -
горизонтальная мощность рудного тела, м;
m - нормальная мощность
рудного тела, м;
a
- угол падения рудного тела, град. и определяется следующим образом:
при S = более 25
тыс. м2, v = 15 м/год.
Поправочный коэффициент К1
определяется в зависимости от угла падения рудного тела a
:
при a
=60°,
К1 = 1.
Поправочный коэффициент К2 определяется
в зависимости от мощности рудного тела: при m
= >25, К2 =0.6.
В зависимости от применяемых систем разработки
поправочный коэффициент К3 и ориентировочные показатели
потерь и разубоживания имеют следующие значения:
Система
разработки
|
К3
|
П,
доли ед.
|
Р,
доли ед.
|
С
этажным обрушением
|
1,0
|
0,15
- 0,2
|
Поправочный коэффициент К4 определяется
числом этажей Nэ, находящихся в одновременной отработке и
имеет следующие значения:
при N
= 1, К4 = 1.
Производительность рудника:
A=15*1*0.6*1*1*38105*3*(1-0.1)/(1-0.15)
= 787058 т/год = 0.8 млн.т/год
В балансовые запасы включаются промышленные
запасы, которые подлежат извлечению, и общерудничные или проектные потери.
Величина промышленных запасов зависит от размеров месторождения и может быть
рассчитана по формуле для наклонных и крутопадающих месторождений:
т = 28,6 млн.т
Экономически целесообразная годовая
производительность может быть примерно рассчитана по эмпирической формуле:
А = Кр Бз0,765
= 0,075*28,60,765 = 0,975 млн. т/год
где Кр - коэффициент
условий разработки,
Бз -
балансовые запасы, млн. т.
Срок существования рудника
При известной расчетной годовой
производительности рудника срок его существования (без учёта на развитие и
затухание горных работ) составляет:
Т = год,
где Бз -
балансовые запасы, т,
А - годовая производительность
рудника, т.
Требования к схеме вскрытия
Минимальное число выходов в зависимости от
расстояния между горизонтами и протяжённости рудного тела:
Расстояния
между штольнями, горизонтами по вертикали, м
|
Протяжённость
рудного тела в пределах шахтного поля, м
|
Выходы
(минимальное число)
|
более
70
|
более
1000
|
два
ствола, оборудованные механическими подъёмами
|
Расчет угла сдвижения:
b1
= 350 + 3,40. f =35° + 3,4°. 12=75.8,
где f - крепость пород = 12.
Размеры предохранительных берм
Категория охраны
|
Характеристика
объекта охраны
|
Ширина
бермы, м
|
I
|
Сооружения
основного подъёмного комплекса (стволы, копры, здания подъёмных машин),
основные вентиляционные шахтные стволы, слепые шахты, магистральные железные
дороги, здания в 4 этажа и выше, русла больших рек и т.п.
|
20
|
II
|
Вспомогательные
стволы шахт с копрами и подъёмными машинами, капитальные рудоспуски,
квершлаги, штольни, штреки, бытовые комбинаты, жилые и общественные здания в
2-3 этажа и т.п.
|
10
|
III
|
Борта
действующих карьеров, сады, парки, шоссейные дороги, одноэтажные здания,
подъездные рудничные железнодорожные пути и т.п.
|
5
|
При определении числа основных вскрывающих
выработок учитываются схема расположения их относительно месторождения, а также
все функции, выполнение которых должна обеспечивать схема вскрытия (подъём руды
и породы, спуск-подъём людей и оборудования, спуск материалов, закладки, подача
энергии, проветривание рудника, водоотлив, наличие и оборудование запасных
выходов и т.п.). При этом необходимо учитывать, что должно быть определённое
количество клетевых подъёмных установок для выполнения вспомогательных
операций.
Годовая
производительность рудника, млн.т
|
1,0-3,0
|
Количество
клетевых подъёмов
|
2
|
Выбор сечений вскрывающих выработок
Размеры и форма сечений вскрывающих выработок
помимо обеспечения их устойчивости должны соответствовать правилам безопасности
и условиям вентиляции, а также позволять выполнять возложенные на них функции
вскрытия.
Расчет объема вагонеток:
0
= Aч / nn = 205/190 =1,1 т,
где Ач - часовая
производительность рудника, т/ч;
Ач = =, т/ч,
где, Кр -
коэффициент резерва производительности клетевого подъёма по выдаче горной
массы: при наличии вспомогательного подъёма Кр=1,3, при
отсутствии такового Кр=1,4;
А - производственная мощность
рудника, т/год;
Ап -
количество пустой породы, выдаваемой на поверхность за год, обычно 10-20% от
производственной мощности рудника, т/год;
Тр - число
рабочих дней в году (305 дней);
tп -
продолжительность работы подъёма в течение суток, принимается в соответствии с
суточной продолжительностью добычных смен, но не более 18 ч;
пп - число
подъёмов клетей в течение часа:
шт.,
где пв - число
вагонеток (пустых и гружёных) в одновременном движении по стволу, зависит от
числа клетей и количества этажей в них;
tп -
продолжительность одного подъёма:
с,
Нп - общая
высота подъёма, м:
Нп = Нраз + hп, Нраз
- глубина разработки, м;
hп - высота
переподъёма вагонеток на поверхности (обычно около 10 м), м;
q
- пауза на обмен вагонеток в клетях, c.
Длина
клети, м
|
4,5
|
Пауза,
сек.
|
Объем вагонетки:
, м3,
где kр -
коэффициент разрыхления руды (обычно около 1,5);
gр - плотность
руды в массиве, т/м3;
и на основании этого принимается
ближайшая (по ёмкости больше) стандартная вагонетка.
Параметры шахтных вагонеток
Марка
вагонетки
|
Ёмкость
кузова, м3
|
Ширина
колеи, мм
|
Ширина,
мм
|
Высота,
мм
|
Длина,
мм
|
Масса,
кг
|
УВГ-0,7
|
0,7
|
600
|
850
|
1220
|
1250
|
488
|
Расчет объема скипов:
g0 = Aч / nn
= 205/209 =1 т,
Ач = т/ч,
с
шт.
м3
Расчет сечения выработок:
Высота свода для штанговой и
комбинированной крепи при f >
9 равна
Высота выработки от почвы до верхней
точки:
в = h + h0
=1.35+0.75 =2.1 м,
где h - высота
вертикальной стенки выработки от почвы её, м.
Толщина слоя набрызгбетона:
при комбинированной крепи (при f
³ 4)….. t
= 20 - 30 мм.
Проектная ширина выработки в
проходке:
1 = B + 2t =
3 + 2*20=3.04м
Проектная высота выработки в
проходке:
= hв +d0 =
2,1м+0,003м=2,103м,
где d0 - расчётная
толщина свода.
Радиус осевой дуги свода:
при ....... R = 0,905,=
0,905*3м=2,715м
Радиус боковой дуги свода:
при ..... r = 0,173B,= 0,173*3м
=0,519м
Площадь поперечного сечения
выработки в свету:
при ....
св=B(h4+0,196B)=3м(1,35м+0,196*3м)=5,8м
Проектная площадь сечения выработки
в проходке:
при набрызгбетонной и
комбинированной крепях:
при ....
пр=B1(h+0,196B1)
=3,04м(1,35м+0,196*3,04м)=5,9м
Расчет вентиляции и скорости движения
воздуха
Расчет вентиляции:
По максимальному числу людей,
одновременно находящихся в руднике:
Qл = 6 пл Кз
= 6*84*1,3= 655м3/мин
где 6 - норма расхода воздуха на
одного человека, м3/мин;
пл -
максимальное число людей, одновременно находящихся в руднике,
чел.
Кн -
коэффициент неравномерности выхода трудящихся в смену,
Кн = 1,05 -
1,10;
Тр - число
рабочих дней в году (305);
tсм - число
рабочих смен в сутки;
Пр -
производительность подземного рабочего, т/см (ориентировочно 5-10 т/см);
Кз -
коэффициент запаса, Кз = 1,3 - 1,65.
По расходу ВВ:
м3/мин,
где JВВ -
газовость ВВ, в пересчёте на условную окись углерода
JВВ = 0,04 м3/кг;
tп -
продолжительность проветривания после взрыва (обычно не свыше 30 мин).
кг,
где Асм - сменная
производительность рудника, т/см:
т/см,
пд - число
добычных смен в сутки;
qI - удельный
расход ВВ на отбойку, кг/м3, зависит от многих факторов (крепости
руды, типа ВВ, кондиционного размера куска руды, допустимого выхода негабарита
и т.п.); ориентировочно:
Крепость
руды, f
|
10-14
|
Удельный
расход, кг/м3
|
1,0
|
кг,
где qII - удельный
расход ВВ на вторичное дробление, кг/т;
учитывается при скважинной отбойке и
зависит от крепости руды и выхода негабарита, ориентировочно:
Крепость
руды f
|
12-16
|
Расход
ВВ, кг/м3
|
0,19
|
- среднесменное количество горной
массы, отбиваемой при проходке выработок, м3:
м3/см,
в - удельный
расход ВВ при проходке выработок, кг/м3, зависит от крепости руды,
типа ВВ, площади забоя; ориентировочно при площади забоя 10-12 м2:
Крепость
руды f
|
10.12.11
|
Расход
ВВ, кг/м3
|
2,5
|
По пылевыделению при производственной мощности
свыше 900 тыс.т:
Qп = 195*1,4=273
м3/мин,
где А - производственная мощность
рудника, млн. т/год.
По разбавлению до санитарных норм выхлопных
газов, выделяемых машинами с двигателями внутреннего сгорания:
м
= 6,8 Wм Nм, м3/мин,
при 15 работающих ПДМ с мощностью двигателя
100кВтм = 6,8*100кВт*15= 10200 м3/мин,
где 6,8 - нормативное количество воздуха на 1
кВт мощности двигателя, м3/мин;
Wм
- мощность двигателя, кВт;
Nм
- число машин с двигателями внутреннего сгорания, шт.
Расчет скорости движения воздуха:
м/c,
где Qв -
количество воздуха, проходящее через выработку, м3/мин;
Sвент -
вентиляционное сечение выработки, м2 (у стволов с ходовыми
отделениями ориентировочно около 80% от сечения в свету, в остальных выработках
- по сечению в свету за вычетом площади сечения балласта, дорожного покрытия,
тротуаров и т.п.).
Расчет капитальных затрат на
строительство рудника
Смета общих затрат на проведение
подземных горных выработок
Название
горной выработки
|
Число
выработок
|
Площадь
сечения выработки, м2
|
Длина
выработки, м
|
Объём
одной выработки, м3
|
Общий
объём выработок, м3
|
Стоимость
проходки, руб./м3
|
Общая
стоимость, тыс. руб.
|
1.
Главный ствол + вспомогательный
|
2
|
22
|
280
|
6160
|
12320
|
90
|
924
|
2.
Вентиляционныйствол Квершлаги Штреки Орты Камеры Рудоспуски и др. выработки
|
1
6 6 40 10 7
|
15
6 6 6 30 10
|
280
300 200 40 20 70
|
4200
1800 1200 240 600 700
|
4200
10800 7200 9600 6000 4900
|
100
35 35 35 115 30
|
420
378 252 336 690 147
|
Расчет объемов околоствольных дворов:
- у главных вертикальных стволов
м3,
у наклонных конвейерных стволов
, м3,
- у вентиляционных стволов
ОД = (100 ÷
200).
Аэ, млн.т,
где Аэ - годовая
производительность этажа, млн.т.
Т = 0,078 млн.т
Капитальные затраты на вскрытие
месторождения
Статьи
и виды затрат
|
Количество,
шт.
|
Стоимость
единицы, тыс. руб.
|
Общая
стоимость, тыс. руб.
|
I.
Горнопроходческие работы(выработки)
|
70
|
В
таблице выше
|
3147
|
II.
Стоимость основного оборудования
|
2
x Скиповое,
клетевое подъемн. оборуд. Быткомбинат
|
300,2*300,600
|
1500
|
III.
Стоимость зданий и сооружений
|
Копер,
Здание подъемных машин, Надшахтное здание, 2xБункера +
Эстакады.
|
100,120,44,2*250
|
764
|
Всего
|
|
|
5411
|
Расчет приведенных затрат и выбор
варианта вскрытия
вскрытие месторождение рудник
выработка
Эксплуатационные расходы на вентиляцию (а также
и на водоотлив):
Эвент/водоотл = скВт.
355. 24. Wвент,
руб.
Вентиляция:
Эвент = 0.14руб.
355. 24. 2*1200 кВт =2862720 руб.
2 x
ВЦД-31,5М мощностью 1200 кВт; 28,2тыс. руб.
Водоотлив:
Эводоотл = 0,14руб. 355.
24. 17кВт= 20277.6 руб.
x ЦНС-60 мощностью
17кВт; 0,5тыс. руб.,
где скВт - стоимость одного
кВт;
- число календарных дней в году;
- продолжительность суток, ч;
Wвент
- мощность электродвигателя вентилятора, кВт/ч.
Годовые эксплуатационные расходы
Виды
расходов
|
Ед.
изм. м
|
Кол-во
ед.
|
Стоимость
ед., руб.
|
Общие
расходы за год, тыс. руб.
|
1.
Поддержание выработок: - вертикальных стволов; - наклонного ствола; -
квершлагов; - главных штреков и т.п. -ортов
|
840м
5290м
|
3
6 23 40
|
25
20
|
21,00
105,800
|
2.
Подземный транспорт руды
|
т
км
|
300000
|
0,07
|
21,00
|
3.
Подъём руды
|
т
|
800000
|
0,06+0,06
|
96,00
|
4.
Подземное дробление
|
т
|
200000
|
0,04
|
8,00
|
5.
Водоотлив
|
кВт
|
3*17кВт
|
0,014
|
0,260
|
кВт
|
2*1200кВт
|
0,014
|
12,264
|
Всего
|
|
|
|
264,324
|
Расчет дисконтирование и общекапитальных затрат:
руб.,
где Кп -
капитальные затраты п -го этапа ввода в эксплуатацию месторождения,
руб.;
Ед -
коэффициент дисконтирования (Ед = 0,08);
tп -
продолжительность отработки предыдущих очередей месторождения, лет:
15 лет
Бп-1 -
балансовые запасы предыдущих очередей вскрытия месторождения, т;
А - производственная мощность
рудника, т/год;
п и р - соответственно
коэффициенты потерь и разубоживания, ед.
Общие капитальные затраты:
КдI = К1 + Кд2
+ Кд3 +... + Кдп,
КдI = 1705934 руб.
Если вскрытие месторождения
осуществляется в один этап, то дисконтирование капитальных затрат не
производится и принимается КдI = K1.
Итоговый коэффициент проектных работ
для данного варианта вскрытия:
руб./т,
где Э - годовые
эксплуатационные расходы, тыс. руб.;
Ен
- нормативный коэффициент эффективности капитальных вложений (для горнорудной
промышленности Ен = 0,15);
Кд
- дисконтированные капитальные затраты по варианту вскрытия, тыс. руб.;
А -
производственная мощность рудника, тыс. т/год.
Вывод
При вскрытии данного крутопадающего
месторождения эффективно вскрытие с помощью центрально сближенных вертикальных
стволов со скиппово-клетевым подъемом руды и разбиением рудного тела на этажи,
данный способ обеспечивает оптимальную производительность и минимальные
капитальные затраты.
