Водопостачання цехів переробки та об’єктів сільськогосподарського призначення

Міністерство освіти і науки України

Національний університет біоресурсів і природокористування України

Кафедра теплоенергетики








Розрахункова робота

з предмету: Гідравліка та сільськогосподарське водопостачання

тема: Водопостачання цехів переробки та об’єктів сільськогосподарського призначення











Київ, 2012



Умова завдання



Масштаб 1: 15000.

Схема І - свинарник 200 свиноматок з поросятами, схема ІІ - свинарник для годівлі 300 голів , схема ІІІ - бійня свиней (10 голів за зміну), схема ІV - консерваційний цех для виготовлення компоту з яблук (3000 умовних банок за зміну).

Труби чавунні ненові: L = 650 м, hc = 54 м, Zc = 75 м.





Розрахунок споживання води

Споживачами води є такі основні групи: населення, тваринництво, виробничі процеси, гасіння пожежі. Потреба у воді кожної групи споживачів характеризується нормами споживання води. Для населення,тваринництва. Тобто це об’єм води, що споживаються за рік, відповідно одним жителем або твариною за добу в літрах. Норма споживання води у виробничих процесах - об’єм води в літрах, що витрачається на виготовлення одиниці продукції або необхідний для роботи, ремонту та обслуговування виробничого обладнання. Середньодобове споживання води різних споживачів протягом року визначається за формулою



Qдоб. сер



де - кількість споживачів води даної групи;

 - норма споживання води цією групою.



Qдоб. сер = 200*60 = 12000 л. = 12 м3 - свиноматки з поросятами;

Qдоб. сер = 300*15 = 4500 л. = 4, 5 м3 - свинарник на відгодівлі;

Qдоб. сер = 10*25 = 250 л. = 0, 25 м3  - бійня свиней;

Qдоб. сер = 3000*3 = 9000 л. = 9 м3 - консервний завод.

Максимальне добове споживання води кожною групою споживачів визначається за формулою



Qдоб. max = Kдоб. max Qдоб. сер

де  Kдоб. max = 1,1…1,3 - коефіцієнт добової нерівномірності споживання води.



Qдоб. max = 1, 3*12 = 15, 6 м3 - свиноматки з поросятами;

Qдоб. max = 1, 3*4, 5 = 5, 85 м3 - свинарник на відгодівлі;

Qдоб. max = 1, 3*0, 25 = 0, 325 м3 - бійня свиней;

Qдоб. max = 1, 3*9 = 11, 7 м3 - консервний завод.

Добові максимальні витрати споживачами всіх груп визначається в таблиці за допомогою додатку.

Години доби

Споживачі

Всього м3/год

Всього протягом доби, м3


Тваринництво

Консерв. цех




м3/год

%

м3/год

%



0…1

0,156

0,5

-

-

0,156

0,156

1…2

0,312

1

-

-

0,312

0,468

2…3

0,156

0,5

-

-

0,156

0,624

3…4

0,5

-

-

0,156

0,78

4…5

0,686

2,2

-

-

0,686

1,466

5…6

0,686

2,2

-

-

0,686

2,152

6…7

1,404

4,5

14,86

7,14

16,264

18,416

7…8

1,404

4,5

14,86

7,14

16,264

34,68

8…9

3,18

10,2

14,86

7,14

18,04

52,68

9…10

1,685

5,4

14,86

7,14

16,545

69,225

10…11

2,246

7,2

14,86

7,14

17,106

86,331

11…12

1,872

6

14,86

7,14

16,732

103,063

12…13

1,31

4,2

14,86

7,14

16,17

119,233

13…14

2,84

14,86

7,14

17,7

136,933

14…15

2,028

6,5

14,86

7,14

16,888

153,821

15…16

0,624

2

14,86

7,14

15,484

169,305

16…17

1,31

4,2

14,86

7,14

16,17

185,475

17…18

1,154

3,7

14,86

7,14

16,014

201,489

18…19

2,558

8,2

14,86

7,14

17,418

218,907

19…20

2,246

7,2

14,86

7,14

17,106

236,013

20…21

1,123

3,6

-

-

1,123

237,136

21…22

1,435

4,6

-

-

1,435

238,571

22…23

0,312

1

-

-

0,312

238,883

23…24

0,312

1

-

0,312

239,195

Всього

31,2

100

208

100


239,2


Визначаю діаметри ділянок трубопроводів та втрати напору на них. Діаметри трубопроводів визначаються в залежності від граничних швидкостей або витрат (додаток). Втрати напору визначаю за формулою



hі = Θ Qі2k

де Lі - довжина і ділянки трубопроводу

Kі - модуль витрат і ділянки трубопроводу

Θ - поправка на ступінь турбулентності потоку при температурі води 10°С;

Qі - витрата і ділянці трубопроводу;

k - коефіцієнт який враховує втрати напору в місцевих опорах трубопроводу.

Втрати напору в місцевих опорах враховується збільшенням втрат по довжині на 5…10 %. Коефіцієнт Θ вибирається в залежності від швидкості руху рідини (додаток). Швидкість руху рідини визначаю за формулою:



V = 1.27

V 1 - Ι = 1.27   = 0, 73 м/с

V 1 - ΙΙ = 1.27   = 0, 67 м/с

V ВБ - 1= 1.27   = 0, 92 м/с

V 2 - ΙV = 1.27   = 0, 90 м/с

V 2 - ΙΙΙ = 1.27   = 0, 11 м/с

V ВБ - 2 = 1.27   = 0, 80 м/с



Ділянка

Довжина, м

Витрата

d, мм

k2, (л/с)2

V, м/с

Θ

h, м



м3/год

л/с






1 - Ι

150

14,00

3,95

82,6

1050

0,73

1,08

1,75

1 - ΙΙ

100

13,70

3,60

82,6

1050

0,67

1,11

2,16

ВБ - 1

90

27,70

7,55

102

3192

0,92

1,04

2,0

2 - ΙΙΙ

120

3,5

2,40

51,6

86,85

1,43

2,1

2 - ΙV

90

2,5

1,9

51,6

86,85

0,90

1,04

2,0

ВБ - 2

100

6,0

4,30

82,6

1050

0,80

1,06

3,0



Визначення характеристик водонапірної башти

Водонапірні башти забезпечують більш рівномірну роботу насосних станцій, підвищують надійність системи водопостачання та сприяють забезпеченню безперебійної її роботи. Вони дозволяють зменшити діаметр та вартість водоводів і магістралей розподільчої мережі.

В сільській місцевості широко використовуються сталеві башти А.А. Рожновського.

Визначаю втрати напору від ВБ до віддалених об’єктів

ВБ-Ι = hВБ-Ι + h1-Ι = 2, 0 + 2,16 = 4, 16 м

hВБ-2 = hВБ-2 + h2-ΙΙΙ = 3, 0 + 2,1 = 5, 1 м

Визначаю висоту водонапірної башти



HБ = ZA + Hn + - ZБ

де ZA і ZБ - відповідно геодезичні відмітки диктуючої точки А та місця встановлення водонапірної башти Б;

Hn - вільний напір (при одноповерховій забудові Hn = 10 м);

 - втрати напору в трубопроводах від диктуючої точки А до водонапірної башти.



HБ = 81, 5 + 10 +5, 1 - 82, 3 = 14, 2 м



Вибираю стандартну висоту ВБНБ = 15м. із додатка

Wз - запас води, що забезпечує протягом 10 хвилин одночасну подачу протипожежної та максимальної годинної витрати води в добу максимального споживання

з = (Qгод max + Qпож)/6 = (18, 04 +18)/6 ≈ 6 м3

де Qгод max = 18, 04 м3 - вибирається із таблиці 1.

Qпож = 5 л/с = 18 м3/год - додаток.

Wр - регулюючий об’єм водонапірної башти.

Wр = (0, 02…0, 05) Wдоб max = 0, 02*239, 2 = 4, 78 м3

Об’єм водонапірної башти визначається за формулою

б = β (Wр+Wз)

де β = 1, 2…1, 3 - коефіцієнт запасу, що відповідає повторно - короткочасному режиму роботи насосів;

б = 1, 2(4, 78 + 6) = 12, 9 м3

Вибираю типову башту 901-5-14/70 об’ємом Wm = 15 м3 та висотою 9 м із додатка

Після чого уточнюю регулюючий об’єм водонапірної башти

р = Wm - Wз

де Wm - об’єм типової башти.

Wр = 15 - 6 = 9 м3

Далі визначаю подачу занурюваного насоса

Н = Qгод max + Qпож = 18, 04 +18 = 36, 04 м3/год

де Qгод max = 18,04 м3 - вибирається із таблиці 1.

пож = 5 л/с = 18 м3/год - додаток.

Визначаю діаметр водогону



d = 1, 13  = 1, 13  =0, 0904 м = 90, 4 мм.

Вибираю діаметр водогону за додатком d = 100 мм



К2 =3192(л/с2)

споживання вода трубопровід башта

Визначаю швидкість руху рідини в водогоні



V =1.27  = 1.27  = 1, 27 м/с

Визначаю втрати напору в водогоні



hі = Θ   Qі2 k =1* * 142 *1, 1 = 43, 9 м

Визначаю необхідний напір насоса


де hc - відстань від горловини свердловини до динамічного рівня води в свердловині

В залежності від подачі QН та напору Hn вибираю насос ЭЦВ8-40-60

Визначаю гідравлічну характеристику водогону



hі = 1, 1*   *52 *1,1 = 6, 1 м.

V =1.27  = 0, 63 м/с

hі = 1*   *102 *1,1 = 22, 4 м

V =1.27  = 1, 27 м/с

hі = 0, 97*   *152 *1,1 = 48, 9 м

V =1.27  = 1, 9 м/с

Q, л/с

5

10

15

V, м/с

0, 63

1, 27

1, 9

Θ

1, 1

1

0,97

h, м

6, 1

22, 4

48, 9

H + h, м

67, 7

84

110, 5

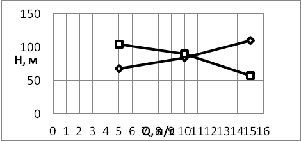

Визначаю робочі параметри насоса за точкою перетину гідравлічної характеристики водогону та робочої характеристики насоса.


З графіка видно, що QН = 10,5 л/с = 37,5 м3/год

Визначаю тривалість роботи насоса в добу максимального споживання води



T = Wmax/Qн = 239, 2/37, 5 = 6, 4 год.

Визначаю частоту вмикань насоса протягом доби максимального споживання води. У відповідності з побудованим графіком насос вмикається 12 разів на добу і середнє число вмикань за годину не перевищує норми.

1-Графік споживання води

-Графік подачі води насосом при його безперервній роботі

3-Графік подачі насосом при його автоматичній роботі

Використана література

1. Василенко В. Є. « Методичні вказівки для виконання розрахунково-графічної роботи з дисципліни « Гідравліка та сільськогосподарське водопостачання »
