Устройство и ремонт тормозной системы
Содержание
Ведение
.
Основная часть
.1
Устройство тормозной системы
.
Техническое обслуживание тормозной системы
.
Ремонт узла тормозной системы
.
Инструменты и приспособления
.
Охрана труда и техника безопасности
.
Инновационные технологии
Используемая
литература
Ведение
Хонда - международная промышленная компания,
прежде всего известна как производитель автомобилей и мотоциклов. Компания
основана в 1946 году, основатель - Соитиро Хонда. До 60-х гг. Honda занималась
(и продолжает заниматься) мотоциклостроением. Решение компании о выходе на
автомобильный рынок было весьма неодобрительно встречено японским
правительством, так как считалось, что Honda, конкурируя на мировом рынке с
Toyota, Nissan и Mitsubishi, в итоге навредит интересам страны. Однако, давление
государства было проигнорировано руководством компании. После энергетического
кризиса 1973 г. (резкий рост цен на нефть из-за ограничений на добычу,
введённых странами Персидского залива) экономичные автомобили Honda стали
бестселлерами на рынке США, а в меньшей степени также и Европы.
Деятельность Продукция
- легковые автомобили, грузовики, самолёты, мотоциклы, скутеры,
электрогенераторы, мотопомпы, роботы, морские двигатели, газонокосилки.
Планируется производить био-топливо (этанол), фотоэлектрические элементы[1].
Основными составляющими успеха Honda явились высокая надёжность автомобилей
(один из лидеров в отрасли), современные технологические решения (так,
конструкторы Honda впервые применили поперечную установку двигателя в моторном
отсеке и передний привод, что сделало салон более просторным при компактных
размерах автомобиля[источник не указан 105 дней]. Honda Accord - легковой
переднеприводный среднеразмерный автомобиль. Производится компанией Honda.
Первое поколение (1976-1980) Дебютировало
в мае 1976 года в кузове двухдверный хетчбэк. В 1977 году начато производство
автомобиля с кузовом седан. Первоначально на автомобиль устанавливался
бензиновый двигатель объёмом 1,6 литра. В 1978 году начата установка двигателей
объёмом в 1,8 литра. C 1979 года была разработана и опционально устанавливалась
трёхступенчатая автоматическая трансмиссия. В 1980 году был выпущен миллион
автомобилей Honda Accord.
Второе поколение (1981-1984)
Выпускается с 1981 года. В 1982 году стал первым автомобилем, выпускаемым на
заводе Honda в США. Также становится самой продаваемой в США японской моделью с
начала продаж и удерживает это звание в течение 15 лет вплоть до 1996 года. В
1983 году автомобиль начал комплектоваться 4-ступенчатой автоматической
коробкой передач.
Третье поколение (1985-1988)
Выпускается с 1985 года. На этой модели впервые для переднеприводного
автомобиля была применена двухрычажная подвеска. Модель становится первым
автомобилем под японским брендом, произведённым в США и экспортируемым в
Японию. Появилась модификация Accord Aerodeck с кузовом трёхдверный хетчбэк для
рынков Японии и Европы.
Четвёртое поколение (1990-1993) Выпускается
с 1989 года. Автомобиль вместо двухлитрового 12-клапанного получил полностью
новые моторы серии F. На внутреннем японском рынке на автомобиль
устанавливались только 1.8(F18a, 105лс) и 2.0(F20а - 110, 135 и 150 лс.). На
автомобилях, собираемых в Америке, устанавливали 2,2-литровый двигатель (F22a).
На этом поколении аккордов была установлена система 4WS (4 Wheel Steer четыре
управляемых колеса) первого поколения. В Японии продавался в дилерской сети
Clio, в сети Primo продавался полный аналог под именем Honda Accord.
Пятое поколение (1993-1997) Выпускается
с 1993 года. Кузова - седан, купе и универсал. Двигатели - бензиновые,
шестнадцати клапанные: Р4 1,8 л 92 кВт/125 л. с.; 2,0 л 85 кВт/115 л. с., 96
кВт/131 л. с., 99 кВт/135 л. с. и 100 кВт/136 л. с.; 2,2 л 96 кВт/130 л. с., 97
кВт/132 л. с., 107 кВт/145 л. с., 108 кВт/147 л. с., 110 кВт/150 л. с. и 140
кВт/190 л. с.; 2,3 л 116 кВт/158 л. с.; V6 2,7 л 127 кВт/172 л. с. Коробки
передач - пятиступенчатая механическая или четырёхступенчатая автоматическая.
Привод - передний. 1995 год. Новый бензиновый двигатель Р4 1,8 л 85
кВт/115 л. с. В 1996 году провели фейслифтинг седана - изменились бампер,
капот, светотехника. Появился рядный четырёхцилиндровый двухлитровый
турбодизель с непосредственным впрыском топлива («Rover») мощностью 77 кВт/105
л. с.
Пятое поколение Европейская версия
Accord (1993-1998) Запуск пятого поколения также
примечателен тем, что Honda впервые выпустила созданную только для европейского
рынка модель, которая собиралась в городе Свиндон (Swindon) Великобритания.
Европейский седан Accord, однако, не связан непосредственно с пятым поколением
Accord CD, а имеет отношение к предыдущему поколению Accord CB, так как это
несколько переработанный вариант Honda Accord.
Созданный в Свиндоне Accord седан на европейском рынке сопровождали купе и
Aerodeck, импортируемые из США. В это же время британская группа Rover, партнер
Honda на тот момент, начала выпуск Rover 600, которая была разработана
совместно с европейской версией Accord седан.
Шестое поколение (1997-2002) 1998
год. Седан (Европа), седан и купе (США). 1997 год. Седан и универсал (Япония).
Теперь все бензиновые двигатели серии F и H (Р4) оснащены системой VTEC: 1,6 л
85 кВт/116 л. с.; 1,8 л 100 кВт/136 л. с.; 2,0 л 108 кВт/147 л. с. Остался в
гамме и турбодизель. Для рынка США: Р4 2,3 л 99 кВт/135 л. с., 109 кВт/148 л.
с. и 110 кВт/150 л. с.; V6 3,0 л 147 кВт/200 л. с. Представлен европейский Type
R: 2,2 л 156 кВт/212 л. с. (код мотора H22A7), максимальная скорость - 228
км/ч. Коробка передач - М5, самоблокирующийся дифференциал. Для рынка Японии:
F18B 1,8 л 140 л. с., F20B SOCH 2,0 л 145 л. с., F20B SOCH 2,0 л 148 л. с.,
F20B SOCH 2,0 л 150 л. с., F20B DOCH 2,0 л 180 л. с., F20B DOCH 2,0 л 200 л.
с., H22A 2,2 л 220 л. с. (седан) и F23A 2,3 л 158 л. с., F23A 2,3 л 160 л. с.,
H23A 2,3 л 190 л. с., H23A 2,3 л 200 л. с. (универсал). Кроме того, в Японии
параллельно Accord выпускалась модель Torneo, полностью повторяющая модельный
ряд аккорда седана, отличалась иной оптикой, бамперами и оперением, также по
OEM соглашению с концерном ISUZU хонда производила для него автомобиль Isuzu
Aska, являвшийся полной копией (за исключением решетки радиатора и эмблем с
надписями) аккорда VTS. С 6го поколения все японские модели Accord оснащаются
электрическим усилителем руля. В Японии вместо модификации TypeR выпускалась
модификация EuroR (в то числе и для Torneo) Модели для рынков Европы, Японии и
США имели совершенно разные кузова.
Седьмое поколение (10.2002-2007) В
седьмом поколении также выпускались совершенно разные машины для разных рынков,
но теперь их не три, как в шестом поколении, а две - «большой» для Америки,
Сингапура, Китая, Таиланда и, возможно, ещё ряда стран и «маленький» - для
Европы и Японии. То есть Японский и Европейский аккорды стали практически
одинаковыми. Основным отличием было наличие ЭУР в японской версии и ГУР во всех
остальных. Европейский и японский аккорды получили кузов CL-7(CL-9),
отличавшийся достаточно ярким экстерьером, что положительно отразилось на
продажах и помогло сохранить стратегическое значение модели в борьбе компании
Хонда за мировой рынок. При этом каких-либо конструктивных изменений в конструкцию
внесено не было - платформа и двигатели достались седьмому поколению без особых
изменений. Седьмое поколение сочетало в себе черты спортивного автомобиля, и
практичность семейного седана. Разница между версиями для внутреннего и на
экспорт была минимальна, что объясняется ставшим универсальным во всем мире
характером требований к современному семейному седану. Основным отличием было
использование в японской версии электроусилителя руля, в то время как на
остальные рынки автомобиль поставлялся с гидравлическим. Базовая версия Accord
относилась к сегменту «2-литровых седанов» (кузов CL-7), а его топ-версия
предлагалась и с более мощным и тяговитым двигателем рабочим объёмом в 2,4 л
(кузов CL-9). Accord седьмого поколения оснащался системой изменения фаз
газораспределения i-VTEC. Подвеска: двухрычажная впереди и многорычажная сзади.
Отделка салона была выполнена на достаточно высоком уровне. В Японии в
семейство входила также спортивная модификация Euro R. Новый седан и универсал
(седьмого поколения) полюбились многим. Хонда Аккорд позиционировался как
семейный автомобиль, но вместе с тем модификация Type S, намекает на то, что
автомобиль не лишен спортивного задора. Машина оснащалась 2.0(155 л.с) литровым
и 2.4(190 л.с) литровым бензиновым моторами, также имелся дизельный двигатель
объёмом 2.2(140 л.с) литра. Хонда Аккорд в седьмом поколении дебютирвала в 2002
году и предлагалась сразу для трёх рынков: Европы, США и Японии. Однако модель
для США внешностью заметно отличалась от европейской, начинкой впрочем тоже. В
2007 году в честь 30 летия модели Аккорд компания Хонда выпустила на
европейский рынок версию Accord Special Edition, которая от стандартной
отличалась эксклюзивной окраской «White Pherl» комплектацией и оформлением
интерьера. Данная версия и стала последней страничкой в истории седьмого
Аккорда. «Седьмой» Аккорд запомнился смещением акцентов в сторону «премиума»…
Новейший Аккорд продолжил эту традицию и превзошёл старшего брата, став ещё
более солидным и представительным.
В Аккорд седьмого поколения конструкторы вложили
весь четверть вековой опыт эксплуатации всех поколений модели. На сегодняшний
день Аккорд выпускается в Великобритании, Канаде, Мексике, США, Тайване и,
соответственно, в Японии. Североамериканским аналогом Аккорда является Acura
TSX - с несколько изменёнными оптикой, отделкой салона и иной линейкой
двигателей. Стоит отметить, что для Японского рынка предлагалась полноприводная
версия с кузовом универсал, также версия Euro-r с 2.0-литровым 220-сильным
мотором. Дебют модели состоялся в октябре 2002 года, в мае 2003 был представлен
Аккорд с кузовом универсал, в декабре того же года был представлен дизельный
Аккорд для западноевропейского рынка. Автомобиль был подвергнут рестайлингу в
октябре 2005 года. Nefidov С. А.
Восьмое поколение (2008-настоящее
время) Представлен в марте 2008-го. Впервые все модели
снабжены электроусилителем руля (до этого, только модели для Японского рынка).
Как и седьмое поколение, включает в себя, по сути, две разные машины -
"маленький" и "большой" аккорды. Оба существуют в кузовах
седан и универсал, "большой" имеет кроме того кузов купе. Разные
аккорды предназначены для разных рынков. Так, "маленький" для Европы
(включая Россию) и Японии, "большой" - для США, Канады, Китая,
Таиланда, Сингапура. В Австралии продаются оба - "большой" как просто
Accord, а "маленький" как Accord Euro. Кроме того, на рынках где
продается "большой аккорд" часто продаётся и "маленький",
но под другими названиями, например для Китая это Spirior, для США - Acura TSX.
То же и с "большим" - в Японии он продаётся как Honda Inspire Inspire
(см. энциклопедию автомобилей в картинках, раздел
"автомобили-близнецы"). Кроме того в восьмом поколении появился
кроссовер - accord crosstour Модификация Цена от Скорость Разгон Объем Мощность
Расход
Honda Accord 2.0 MT999 000 р215
км/ч9.4
с1997
см³156/63007.2
лAccord
2.0 AT1 075 000 р212
км/ч10.9
с1997
см³156/63007.7
лAccord
2.4 MT1 180 000 р227
км/ч7.9
с2354
см³201/70008.8
лAccord
2.4 AT1 210 000 р227
км/ч9.7
с2354
см³201/70008.6
л
тормозной электронный автомобиль технический
1. Основная часть
Тормозная система предназначена для управляемого
изменения скорости автомобиля, его остановки, а также удержания на месте
длительное время за счет использования тормозной силы между колесом и дорогой.
Тормозная сила может создаваться колесным тормозным механизмом, двигателем
автомобиля (т.н. торможение двигателем), гидравлическим или электрическим
тормозом-замедлителем в трансмиссии.
1.1 Устройство тормозной системы
Тормозная система имеет следующее устройство:
) трубопровод контура «левый
передний-правый задний тормозные механизмы»
) сигнальное устройство
) трубопровод контура «правый передний -
левый задний тормозные механизмы»
) бачок главного цилиндра
) главный цилиндр
) вакуумный усилитель тормозов
) педаль тормоза
) регулятор давления
) трос стояночного тормоза
) тормозной механизм заднего колеса
) регулировочный наконечник стояночного
тормоза
) рычаг привода стояночного тормоза
) тормозной механизм переднего колеса
Схема тормозной системы автомобиля « ХОНДА»
)компенсационный бачок
) вакуумный усилитель тормозов
) датчик положения педали тормоза
) датчик давления в тормозной системе
) блок управления
) насос обратной подачи
) аккумулятор давления
) демпфирующая камера
) впускной клапан переднего левого
тормозного механизма
) выпускной клапан привода переднего
левого тормозного механизма
) впускной клапан привода заднего правого
тормозного механизма
) выпускной клапан привода заднего
правого тормозного механизма
) впускной клапан привода переднего
правого тормозного механизма
) выпускной клапан привода переднего
правого тормозного механизма
) впускной клапан привода заднего левого
тормозного механизма
) выпускной клапан привода заднего левого
тормозного механизма
) передний левый тормозной цилиндр
) датчик частоты вращения переднего
левого колеса
) передний правый тормозной цилиндр
) датчик частоты вращения переднего
правого колеса
) задний левый тормозной цилиндр
) датчик частоты вращения заднего левого
колеса
) задний правый тормозной цилиндр
) датчик частоты вращения заднего правого
колеса
Тормозной механизм предназначен для создания
тормозного момента, необходимого для замедления и остановки автомобиля. На
автомобилях устанавливаются фрикционные тормозные механизмы, работа которых
основана на использовании сил трения. Тормозные механизмы рабочей системы
устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы
может располагаться за коробкой передач или раздаточной коробкой.
Суппорт закреплен на кронштейне. В пазах
суппорта установлены рабочие цилиндры, которые при торможении прижимают тормозные
колодки к диску. Тормозной диск при торможении сильно нагреваются. Охлаждение
тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на
поверхности диска выполняются отверстия. Такой диск называется вентилируемым.
Для повышения эффективности торможения и обеспечения стойкости к перегреву на
спортивных автомобилях применяются керамические тормозные диски. Тормозные
колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены
фрикционные накладки. На современных автомобилях тормозные колодки оснащаются
датчиком износа. Механический привод используется в стояночной тормозной
системе. Механический привод представляет собой систему тяг, рычагов и тросов,
соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес. Он
включает:
· рычаг привода;
· регулируемый наконечник;
· уравнитель тросов;
· тросы;
· рычаги привода колодок.
На некоторых моделях автомобилей стояночная
система приводится в действие от ножной педали, т.н. стояночный тормоз с ножным
приводом. В последнее время в стояночной системе широко используется
электропривод, а само устройство называется электромеханический стояночный
тормоз

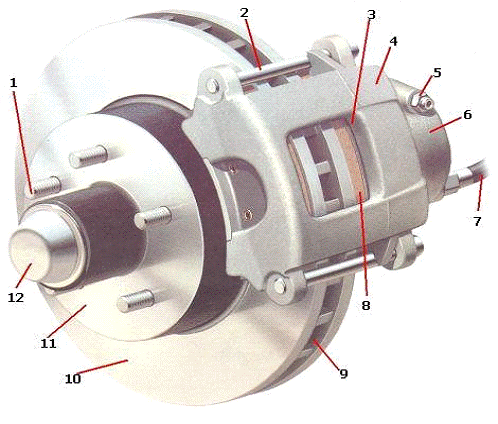

Схема дискового тормозного механизма
) колесная шпилька
) направляющий палец
) смотровое отверстие
) суппорт
) клапан
) рабочий цилиндр
) тормозной шланг
) тормозная колодка
) вентиляционное отверстие
) тормозной диск
) ступица колеса
) грязезащитный колпачок
Принцип торможения
Свойственная современная тормозная конструкция
приводится в работу надавливанием на педаль тормоза, это приводит к воздействию
силы (с которой вы нажали на педаль тормоза), с тормозным цилиндром. В свое
время тормозной цилиндр обладает поршнем, который производит подачу давления
(тормозной жидкости) в систему гидравлических тормозных трубок, которые
подводятся ко всем колесам автомобиля. Данная тормозная жидкость оказывает
влияние на тормоза всех колес, применяя усилие к движению поршня, он действует
на тормозные колодки, которые окружают и стесняют диск или барабан. Замедление
колес происходит за счет трения, и, в итоге, автомобиль останавливается. Когда
наступает износ тормозных колодок, возникает визжащий шум. Он создается
специально сконструированными металлическими шайбами. Это, так называемая,
подсказка водителю о том, что необходима замена тормозных колодок. Ведь
стершаяся тормозная колодка обладает меньшим соприкосновением с колесом, и
приводит к меньшему сопротивлению. Не исключайте это предупреждение из
внимания! Если же довольно длительное время игнорировать износ колодок, то это
приведет к серьезным повреждениям барабанов, у которых неравномерно стирается
поверхность. В данном случае, необходимо сервисное обслуживание, особенно,
после поездок на большие дистанции. Также требуется машинная обработка барабанов
для дальнейшей эксплуатации. В настоящее время тормоза куда мощнее, чем сам
автомобиль. Вследствие этого, при совершенно открытом дросселе Вы без проблем
остановите самый мощный автомобиль, надавив на педаль тормоза. Все автомобили
также оснащены ручным тормозом. Он действует независимо от базисных тормозов, и
влияет лишь на задние колеса. Приводится в действие в том случае, если
«полетит» основная тормозная система.
Антиблокировочная тормозная система
(АБС)
Автомобильные шины дают качественное торможение,
если тормозное усилие направляется на край колеса, но не более того. Когда
колеса идут юзом, снижается уровень реального торможения, и пропадает рулевое
управление.
Электронная антиблокировочная система (АБС)
предоставляет огромное превосходство в управлении автомобилем, и сокращает
тормозной путь, в частичности, во время неблагоприятных для езды погодных
условий. В данной системе присутствует комбинация гидравлического и
электронного управления, что позволяет выполнить полное, конечное торможение.
Впоследствии, АБС вступает в действие, и уменьшает давление тормозной жидкости
на тормоза, что предоставляет колесам тормозить предельно дальше в определенных
дорожных условиях. Типичная система антиблокировочной тормозной системы
обеспечена сенсорами, установленными на всех колесах. Они обеспечивают
информацией главный компьютер АБС, который, в свою очередь, определяет скорость
ТС, и рассчитывает момент блокировки колес. Каждое колесо управляется
независимо четырехканальной системой АБС, поэтому тормозное давление
локализируется автоматически, или снижает его в отношении только определенного
колеса, которое должно быть заблокировано.
Специальная подготовка для управления машиной,
снабженной антиблокировочной системой, не нужна. Хотя, возможен и тот случай,
когда необходимо будет переучиваться в отношении способами управления, которые
были применены в управлении авто без АБС. Но с данной системой никаких проблем
у Вас не возникнет: Вам необходимо будет элементарно посильнее нажать на педаль
тормоза, чтобы остановиться. Если сцепление предельное, то Вы испытаете
пульсирующие толчки на педали тормоза. Но это явление вполне естественно. Вы
можете контролировать и маневрировать автомобилем во время тормозного пути,
чтобы избежать столкновения со встречным ТС или иным препятствием.
2. Техническое обслуживание
тормозной системы
Эксплуатация тормозной системы включает в себя
постоянный контроль и ТО в процессе эксплуатации автомобиля.
)При ТО, при выезде из парка: проверить давление
в тормозной системе по манометру в кабине. Осмотреть шланги тормозной системы и
не допускать их перекручивания и контактов с острыми кромками других деталей,
по слуху и манометру определять, нет ли утечки воздуха из системы. Проверить
загрязненность тормозных механизмов и защитных кожухов передних колес.
Проверить работоспособность сигналов торможения.
)При ЕТО: очищать от грязи элементы тормозной
системы. Сливать конденсат из ресиверов и влагомаслоотделителя.
)При ТО - 1: смазать втулки рычага сжатия и
разжатия колодок, смазать регулировочные рычаги тормозных механизмов через
пресс-масленки. Отрегулировать ход штоков тормозных камер.
Ежедневное обслуживание - проверка давления
воздуха и герметичность пневматической системы путем проверки эффективности ее
работы пробным торможениями на ходу, а также ход рычага стояночной тормозной
системы и способность ее удерживать автомобиль на уклоне, состояние шлангов
пневматического привода, работы и одновременности действия тормозов, слив
конденсата из воздушных баллонов, проверка уровня тормозной жидкости в бачке
гидропривода тормозов (при необходимости долить жидкость, определить и
устранить причину падения ее уровня).
При исправной тормозной системе полное
торможение должно происходить после однократного нажатия на педаль примерно на
половину ее хода, при этом водитель должен ощущать большое сопротивление к
концу хода педали. Если сопротивление и торможение наступают при отжатии педали
на большую величину, то это свидетельствует об увеличение зазора между
тормозными барабанами и колодками. Если же сопротивление педали слабое, она
пружинит и легко отжимается до пола, а полного торможения не происходит или
происходит после нескольких последовательных нажатий, это означает, что в
систему проник воздух. В этом случае надо немедленно определить и устранить
причины попадания в систему воздуха, поскольку даже малейшее нарушение
герметичности может привести к опасным последствиям при необходимости резкого
торможения. Растормаживание должно происходить быстро и полностью, что
определяется по накату автомобиля после отпускания педали тормоза. После первых
2000 км пробега, а затем через каждые 10000…15000 км надо проверять:
герметичность системы, состояние трубопроводов, шлангов и соединений;
эффективность работы тормозных механизмов колес; состояние колодок тормозных
механизмов; регулировку стояночного тормоза.
После первых 2000 км пробега, а затем через
каждые 30000 км следует проверять: свободный ход тормозной педали, крепление
всех деталей и узлов, работоспособность регулятора давления задних тормозов,
состояние тросового привода ручного тормоза (целостность резиновых защитных
чехлов, обрывы проволочек троса). Заменять тормозную жидкость в гидроприводе
рабочей тормозной системы рекомендуется через каждые 75000 км пробега на
автомобилях, через каждые 60000 км пробега или 4 года эксплуатации (при меньшем
пробеге) - на автомобиле, через 30000 км пробега или 2 года эксплуатации на
остальных автомобилях. Гибкие шланги независимо от их состояния надо заменить
новыми после 125000 км пробега или после 5 лет эксплуатации автомобиля.
Замена тормозной жидкости в
гидроприводе тормозов производится в следующем порядке:
-установить автомобиль на смотровую яму или
эстакаду;
снять защитные колпачки с клапанов выпуска
воздуха из колесных тормозных цилиндров, надеть на клапаны резиновые шланги,
вторые концы которых опустить в прозрачные сосуды;
отвернуть клапаны на 1/2-3/4 оборота, а
помощнику резко нажимать на тормозную педаль и плавно отпустить ее. По мере
прекращения истечения жидкости последовательно завернуть все клапаны. Жидкость
из сосудов слить, залить свежую тормозную жидкость в бачок и отвернуть клапаны;
помощнику резко нажимать на тормозную педаль и
плавно отпускать ее, следя за уровнем жидкости в бачке и не допускать «сухого»
дна;
по мере появления жидкости в сосудах последовательно
завернуть все клапаны;
«прокачать» тормозную систему, как описано
ранее.
). Проверка шплинтовки пальцев штока тормозных
камер, величины свободного хода тормозной педали, состояние и действие привода
тормозного крана, состояние и действие привода стояночного и моторного
тормозов.
). Проверка крепления тормозного крана,
воздушных баллонов, тормозных кранов, опор разжимных кулаков, деталей
тормозного привода; снятие ступицы с тормозными барабанами и проверка состояния
колодок, барабанов, стяжных пружин, опорных тормозных дисков, фрикционных
накладок, регулировка тормозного привода и колесных тормозных механизмов. Сезонное
обслуживание - снятие и передача в агрегатный участок тормозных кранов для
проверки и регулировки, отсоединения головки компрессора, очистка поршней,
клапанов, седел клапанов, воздушных клапанов, проверка герметичности клапанов и
один раз в год воздушных баллонов на герметичность, состояние диафрагм камер,
промывка антифризного насоса и влагопоглотителя. Проверка работоспособности
вакуумного усилителя
Нажмите 5-6 раз на педель тормоза при
неработающем двигателе, чтобы создать в полостях А и В одинаковое давление,
близкое к атмосферному. Одновременно по усилию, прикладываемому к педали,
определите, нет ли заедания корпуса клапана. Удерживая педаль тормоза в нажатом
состоянии, запустите двигатель.
При исправном вакуумном усилителе педаль тормоза
после запуска двигателя должна "уйти вперед".Если педаль тормоза не
"уходит вперед", проверьте крепление наконечника шланга, состояние и
крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру
впускной трубы двигателя, так как ослабление крепления или их повреждение резко
снижает разрежение в полости А и эффективность работы усилителя. Регулировка
привода тормозов Свободный ход педали тормоза при неработающем двигателе должен
составлять 3-5 мм. Регулировку осуществляют перемещением выключателя
стоп-сигнала при отпущенных гайках. Выключатель нужно установить так, чтобы его
буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм. В таком
положении затянуть гайки.
Если выключатель стоп-сигнала излишне приближен
к педали, то она не возвращается в исходное положение. При этом клапан
прижимаясь к корпусу , разобщает полости А и В и происходит неполное
растормаживание колес при отпущенной педали. Если перемещением выключателя
стоп-сигнала не удается устранить неполное растормаживание тормозных
механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода
тормозов и проверьте выступание регулировочного болта 4 относительно плоскости
крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно
установить, придерживая специальным ключом конец штока, а другим ключом
завертывая или отвертывая болт
3. Регулировка стояночной тормозной
системы
В соответствии с конструкцией тормозной системы
неисправности условно можно разделить на неисправности тормозного механизма,
неисправности тормозного привода и неисправности усилителя тормозов. 1)Отказ
тормозной системы 2)Слабые действия тормозов 3)Неодновременное действие
тормозов 4)Нерастормаживанье
Различают следующие неисправности дискового
тормозного механизма:
· износ, повреждение или загрязнение
(замасливание) тормозных колодок;
· износ, деформация, задиры на
поверхности тормозных дисков;
· ослабление крепления, деформация
суппорта.
Основные неисправности тормозного привода
включают:
· заедание поршня рабочего цилиндра;
· утечка тормозной жидкости в рабочем
цилиндре;
· заедание поршня главного цилиндра;
· утечка тормозной жидкости в главном
цилиндре;
· повреждение или засорение шлангов,
трубопроводов;
· подсос воздуха в системе вследствие
ослабления крепления.
Вакуумный усилитель тормозов может иметь
следующие неисправности:
· недостаточное разряжение во впускном
коллекторе;
· повреждение вакуумного шланга;
· неисправность следящего клапана
усилителя.
Все перечисленные неисправности тормозной
системы в большей или меньшей степени снижают эффективность торможения
автомобиля, поэтому представляют опасность для всех участников движения.
Отказ тормозной системы Наиболее
часто, причиной такой неприятности является обрыв шлангов и патрубков тормозной
системы, который сопровождается падением давления рабочей жидкости в системе
или же падением давления в ней воздуха Слабое действие тормозов Отсутствует
жидкость в клапанах износ фрикацонных колодок замасливание фрикацонных колодок,
тормозных колодок заедание колодок.
Попадание масла в привод неисправная работа
гидроусилителя неисправность вакуумного усилителя Неодновременные действие
тормозов: занос тормозных колодок замасливание колеса Нерастормаживанье
заклинивание цилиндров разбалансировка манжетов поломка системных пружин
поломка ограничителей срыв накладок замята тормозная трубка отказ датчика на
колесах ABC.
4. Инструменты
и приспособления
Технологическое оборудование, используемое на
СТО, в зависимости от его назначения подразделяется на подъёмно-осмотровое,
подъёмно-транспортное, специализированное оборудование для ТО и
специализированное оборудование для ТР автомобилей. Первая группа включает
оборудование и устройства, обеспечивающие при ТО и ТР удобный доступ к
агрегатам, механизмам и деталям, расположенным снизу и сбоку автомобиля.
Сюда входят осмотровые канавы, эстакады,
подъёмники, опрокидыватели и гаражные домкраты. Вторая группа включает
оборудование для подъёма и перемещения агрегатов, узлов и механизмов
автомобиля: передвижные краны, электротельферы, кран-балки, грузовые тележки и
конвейеры. Третья группа - специализированное оборудование, предназначенное для
выполнения технологических операций ТО: уборочно-моечных, крепёжных, смазочных,
диагностических, регулировочных и заправочных. Четвёртая группа -
специализированное оборудование, предназначенное для выполнения технологических
операций ТР: разборочно-сборочное, слесарно-механическое, кузнечное, сварочное,
медницкое, кузовное, шиномонтажное и вулканизационное, электротехническое и для
ремонта систем питания. К подъёмно-осмотровому оборудованию, применяемому при
ТО и ТР сцепления и коробки передач относится стационарный двухстоечный
электромеханический подъёмник П133 грузоподъёмностью 2 т или четырёхстоечный
электромеханический подъёмник П150. ссс11 сменных насадок.
11 предметов.
Металлический футляр.
Приспособление для установки поршней
суппортов дисковых тормозов.
Кованая сталь.
Набор для развальцовки и резки
тормозных трубок. Для медных и алюминиевых трубок.
Размеры насадок: 4мм, 6мм, 8мм,
10мм, 12мм, 14мм, 16мм.
Тестер тормозной жидкости Монтировка
для тормозной системы, 8х130мм Выколотка для тормозных дисков 6.0х165мм
Приспособление для разжатия
тормозных цилиндров Щипцы для демонтажа тормозной возвратной пружины, 330мм
Инструмент для утапливания поршней тормозных цилиндров, A.B.S.
. Охрана труда и техника
безопасности
Охрана труда на авторемонтных предприятиях. 1
Основные положения по безопасности труда Под охраной труда понимают систему
законодательных актов и соответствующих им мероприятий, направленных на
сохранение здоровья и работоспособность трудящихся. Систему организационных и
технических мероприятий и средств , предотвращающих производственный
травматизм, называют техникой безопасности. Систему организационных,
гигиенических и санитарно-технических мероприятий и средств, предотвращающих
заболеваемость работающих, называют производственной санитарией. Основные
положения по охране труда изложены в Кодексе законов о труде(КЗоТ). На
авторемонтных предприятиях организация работ по технике безопасности и
производственной санитарии возложена на главного инженера.
Одно из основных мероприятий по обеспечению
безопасности труда -обязательный инструктаж вновь принимаемых на работу и
периодический инструктаж всех работников предприятия. Инструктаж проводит
главный инженер. Вновь принимаемых на работу знакомят с основными положениями
по охране труда, правилами внутреннего распорядка, противопожарными правилами и
особенностями работы предприятия, обязанностями работников по соблюдению правил
техники безопасности и производственной санитарии, порядком движения на
предприятии, средствами защиты работающих и способами оказания доврачебной
помощи пострадавшим.
Требования к технологическим процессам При
техническом обслуживании и ремонте автомобилей необходимо принимать меры против
их самостоятельного перемещения. Запрещается техническое обслуживание и ремонт
автомобилей с работающим двигателем (кроме случаев регулировки двигателя).
Подъёмно-транспортное оборудование должно быть в
исправном состоянии и использоваться только по своему прямому назначению. К
работе с этим оборудованием допускаются лица, прошедшие соответствующую
подготовку и инструктаж.
Во время разборки и сборки узлов и агрегатов
необходимо применять специальные съёмники и ключи.
Запрещается загромождать деталями и узлами
проходы между рабочими местами, а также скапливать большое количество деталей
на местах разборки.
Повышенную опасность представляют операции
снятия и установки пружин, поскольку в них накоплена значительная энергия. Эти
операции необходимо выполнять на стендах или с помощью приспособлений,
обеспечивающих безопасную работу.
Гидравлические и пневматические устройства
должны быть снабжены предохранительными и перепускными клапанами. Рабочий
инструмент должен находиться в исправном состоянии. 3 Требования к рабочим
помещениям Помещения, в которых рабочий должен находиться под автомобилем,
должны быть оборудованными осмотровыми канавами, эстакадами с направляющими
предохранительными ребордами или подъёмниками.
Приточно-вытяжная вентиляция должна обеспечивать
удаление выделяемых паров и газов и приток свежего воздуха.
Рабочие места должны быть обеспечены
естественным и искусственным освещением, достаточным для безопасности
выполнения работ.
На территории предприятия должны быть
оборудованы санитарно-бытовые помещения: гардеробные, душевые, умывальники (с
обязательным наличием горячей воды при работе с этилированным бензином).
Приложение к Правилам Пожарной безопасности(ППБ-01-03) Требования к
инструкциям о мерах пожарной безопасности
Инструкции о мерах пожарной безопасности должны
разрабатываться на основе правил пожарной безопасности, нормативно-технических,
нормативных и других документов, содержащих требования пожарной безопасности,
исходя из специфики пожарной опасности зданий, сооружений, технологических
процессов, технологического и производственного оборудования .
В инструкциях о мерах пожарной безопасности
необходимо отражать следующие вопросы : порядок содержания территории, зданий и
помещений, в том числе эвакуационных путей; мероприятия по обеспечению пожарной
безопасности при проведении технологических процессов, эксплуатации оборудования,
производстве пожароопасных работ; порядок и нормы хранения и транспортировки
взрывопожароопасных веществ и пожароопасных веществ и материалов; места
курения, применения открытого огня и проведения огневых работ; порядок сбора,
хранения и удаления горючих веществ и материалов, содержания и хранения
спецодежды; предельные показания контрольно-измерительных приборов (манометры,
термометры и др.), отклонения от которых могут вызвать пожар или взрыв;
обязанности и действия работников при пожаре, в
том числе:
правила вызова пожарной охраны;
порядок аварийной остановки технологического
оборудования;
порядок отключения вентиляции и
электрооборудования;
правила применения средств пожаротушения и
установок пожарной автоматики;
порядок эвакуации горючих веществ и материальных
ценностей;
порядок осмотра и приведения в пожаров
взрывобезопасное состояние всех помещений предприятия (подразделения).
Электробезопасность - система организационных и
технических мероприятий и средств, обеспечивающих защиту людей от опасного и
вредного воздействия электрического тока, электрической дуги, электромагнитного
поля и электростатических разрядов. Организационные мероприятия по
электробезопасности - правильная организация и внедрение безопасных методов
работ; обучение и инструктаж электротехнического персонала; контроль и надзор
за выполнением правил техники безопасности, приемов работы; механизация и
автоматизация технологических процессов. Технические мероприятия по
электробезопасности - обеспечение нормальных метеорологических условий в
рабочей зоне, нормированной освещенности, применение необходимых защитных мер и
средств; применение безопасных ручных электрических машин (электроинструмента),
а также ограждений, блокировок коммутационных электроаппаратов, контрольно-измерительных
приборов, спецодежды, спецобуви и др.*.
Травма, вызванная воздействием на организм
электрического тока или электрической дуги, называется электротравмой.
Электротравмы возможны в результате непосредственного контакта человека с
токоведущими частями электроустановки, а также в случаях прикосновения к
металлическим конструктивным нетоковедущим частям электрооборудования, изоляция
которого нарушена и имеет место замыкание токоведущих частей на корпус.
Прикосновение человека к токоведущим частям электроустановки может быть
двухфазным (двухполюсным) и однофазным (однополюсным).
Электрическим замыканием на землю называется
случайное электрическое соединение токоведущей части электроустановки
непосредственно с землей, нетоковедущими проводящими конструкциями или
предметами, не изолированными от земли. Зона растекания тока замыкания на землю
- зона, за пределами которой электрический потенциал, обусловленный токами
замыкания, может быть условно принят равным нулю. Напряжением относительно
земли при замыкании на корпус называется разность потенциалов между этим
корпусом и зоной нулевого потенциала. В отношении воздействия на человека
различают значения тока: пороговый ощутимый ток - наименьшее значение ощутимого
тока; пороговый неотпускающий ток - наименьшее значение неотпускающего тока
пороговый фибрилляционный ток - наименьшее значение фибрилляционного тока.
Напряжение прикосновения - напряжение между двумя точками цепи тока, которых
одновременно касается человек. Напряжение шага - напряжение между двумя точками
цепи тока, находящимися одна от другой на расстоянии шага, на которых стоит
человек (на земле, на полу и т. д.). Заземление - преднамеренное электрическое
соединение с заземляющим устройством частей электроустановки, нормально не
находящихся под напряжением. Малое напряжение - номинальное напряжение не более
42 В, применяемое в целях уменьшения опасности поражения электрическим током.
6. Инновационные технологии
Японская Honda удостоилась премии Advanced Award
от экспертов Euro NCAP одной из первых. После проведения серии независимых
краш-тестов, специалисты Euro NCAP по достоинству оценили активную систему
торможения для предотвращения столкновений от Honda. При оценке активной и
пассивной безопасности новых автомобилей Euro NCAP постоянно проводит различные
испытания, в одном из которых на проверку идут тормозные системы авто.
Разработка Honda под названием Collision Mitigation Brake System (CMBS)
представляет собой радарную систему автономного аварийного торможения.
"Она предназначена для предотвращения столкновений с неподвижными
автомобилями или автомобилями, движущимися в попутном направлении. Эта система
предупреждает водителя о неизбежном столкновении как на малых скоростях,
типичных для городского цикла, так и на больших скоростях, на загородных шоссе
и автобанах", - пояснил нам представитель компании.
По данным Honda, если бы все автомобили были
оснащены системой CMBS, можно было бы предотвращать от 200 до 250 тысяч
происшествий ежегодно. Церемония награждения, на которой представители Honda
получили признание Euro NCAP в виде премии, состоялась 1 октября 2010 года в
рамках Парижского международного автосалона.
Выгоды системы Collision
Mitigation Brake System призвана уберечь автомобиль от столкновения со
впередиидущей машиной как в условиях города, так и на загородном шоссе. Как
правило, в таких авариях существует риск повредить грудную клетку, бедра и
колени. По расчетам Honda, если бы все автомобили в Европе получили CMBS, то
удалось бы предотвратить 19 тыс. и смягчить последствия 153 тыс. дорожно-транспортных
происшествий ежегодно.
Разработка системы При
испытании CMBS проводились различные тесты на автодромах. Автомобиль направляли
к преграде, чтобы проверить быстроту реакции системы. Ее сигнализация
сознательно игнорировалась, чтобы определить эффективность торможения.
Существующие ограничения CMBS
не работает постоянно, а включается и выключается водителем принудительно. Если
датчики в переднем бампере загрязнены или идет сильный снег, показания радара
могут быть искажены, о чем система даст сигнал. Ширина работы сенсоров такова,
что они могут не захватить узкое препятствие - например, велосипедиста.
Используемая литература
1.Руководство
пользователя / инструкция по ремонту, обслуживанию и эксплуатации
автомобиля-HONDA Аccord
Андрей Ларинин
.Устройство,
техническое обслуживание и ремонт Honda Accord
Кристофер Хиллтон
3.
"Honda Accord / Torneo и
Accord Wagon 1997-2002 гг.
Праворульные
модели
2WD&4WD с двигателями
F18B (1,8 л), F20B (2,0 Л),
F23A (2,3 л), H22A (2,2 л),
H23A (2,3 л)" В.А.РОдичев
4.Руководство
по ремонту "Honda Accord
2001-2005 г."
