Введение

Автоматизация - это такая организация производства, при которой человек частично или полностью освобождается от непосредственного участия в процессах получения, преобразования оперативного управления механизмами.

В развитии автоматизации производственных процессов могут быть намечены некоторые основные направления:

1)      автоматизация оборудования;

2)      автоматизация отдельных операций и приемов обработки;

)        автоматизация контрольных операций;

)        комплексная автоматизация.

Автоматизация оборудования заключается, прежде всего, в том, что повышается количество станков-автоматов в общем числе станков, выпускаемых промышленностью.

Автоматизация отдельных операций и приемов обработки, как, например, автоматизация загрузки, контроля, холостых ходов универсальных станков и т.п., обычно в меньшей степени преследует цели увеличения выпуска продукции, а в большой степени - освобождение рабочего от непосредственного воздействия на продукт труда.

Автоматизация отдельных приемов и операций, как правило, проводится в порядке рационализации существующего производства, без коренной реконструкции его, а также путем автоматизации отдельных станков и агрегатов.

Автоматизация системы машин и целых предприятий осуществляется преимущественно на базе коренной реконструкции производства путем применения новых, более прогрессивных технологических процессов и специального автоматически действующего оборудования.

Задание

Спроектировать устройство для автоматической сортировки загрузки и подачи заданной детали перед фрезерованием.

Фрезеровать поверхность №1, детали типа усечений конус круглого сечения, сплошной без отверстия, без пазов и других элементов. Время обработки одной детали t=3,6 мин.

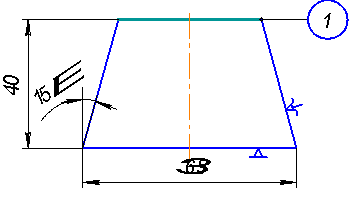

Рисунок 1. Обрабатываемая деталь

Определение степени подготовленности детали к автоматизированному производству

По методическому пособию для данной детали определяются индексы в зависимости от конфигурации. Определение рассчитывается по семи ступеням подготовленности данной детали к автоматическому производству.

Сумма индексов определяет кодовый номер - 1022410.

Сумма цифр кодового номера определяет степень сложности:

В=1+0+2+2+4+1+0=10.

Категория сложности 2.

Эта категория характеризует что деталь типа усеченный конус, тоисть автоматизация средней сложности. Требуется обработка и усовершенствование системы ориентации и загрузки детали в рабочие органы. Для подтверждения этого целесообразно проводят экспериментальную проверку.

Выбор загрузочного устройства

Для данной детали (усеченного конуса) можно применить загрузочное устройство лопастной щелевой бункер который работает по принципу: принимает заготовки навалом и выдает их поштучно ориентированно в пространстве и во времени. Здесь осуществляется почти 100% автоматизация. Но для данные детали поступают на лоток бункера в двух возможных положениях.

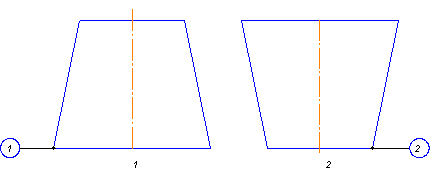

Рисунок 2. Положение детали при поступлении на лоток

Так как деталь поступает в бункер навалом и потом осуществляется первичная ориентация то для вторичной ориентации надо разрабатывать механизм вторичной ориентации так как деталь среднесложная. Правильная ориентация это на большое основание то есть на поверхность 1, а если на поверхность 2 то применяется механизм вторичной ориентации что бы осуществить правильную ориентацию детали и обработать ту поверхность которая дана в условии.

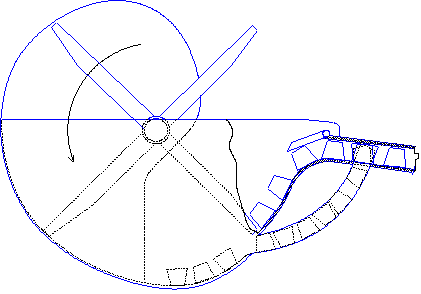

Рисунок 3. Лопастной щелевой бункер

В бункерах такого типа заготовки движутся на выходе непрерывным потоком, поэтому их производительность зависит от скорости движения и размера заготовки, измеренного по направлению движения.

Таким образом, производительность бункера с непрерывной выдачей заготовок можно определить по формуле:

 шт./мин.

где: v - скорость движения заготовок (в см/мин);

l - размер заготовки, измеренный по направлению движения (в см);

К - коэффициент перерывов.

Заготовки в бункере будут выходить со скоростью, равной скорости вращения лопастей. При этом, если разделим эту скорость на размер заготовки, получим теоретическую производительность бункера. Фактическая производительность будет несколько меньше, так как в потоке заготовок будут перерывы, которые учитываются коэффициентом К. Величина коэффициента К определяется экспериментальным путем. Для данного типа загрузочного устройства К принимаем равным 0,5.

Так как время обработки одной детали нам задано и равняется 3,6 мин, то нам необходимо рассчитать скорость вращения лопастей. Из формулы 1 получим:

 см/мин.

 см/мин.

Разработка механизма вторичной ориентации

Первичная ориентация происходит в бункере. Но её недостаточно для полного определения положения детали в пространстве. Поэтому необходима дополнительная ориентация.

Рисунок 4. Устройство вторичной ориентации

Неправильно ориентированная заготовка переворачивается приводом, так как деталь надо что бы была большим основанием в низ, потому что обрабатывается малое основание конуса.

Разработка питательного механизма

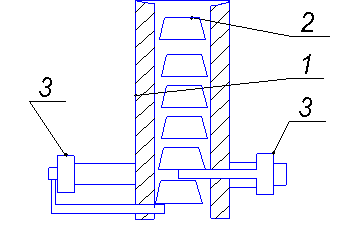

Для фрезерной операции рационально применить штифтовой отсекатель (рисунок 4). Который рационально подходит к данной обработке, применение его повисит производительность уменьшит время обработки.

Штифтовой обтекатель состоит из: 1) магазин, 2) заготовка, 3) Привод с штифтом.

Работа отсекателя сводится к поочередному действию двух штифтов: один удерживает очередную заготовку, а другой удерживает все остальные. При возвращении штифтов в исходное положение заготовки придвигаются к первому штифту. Обычно штифты располагаются параллельно друг другу и на расстоянии равном размеру заготовки.

Расчет производительности и элементов режима работы ЗУ

Для лопастного бункера производительность считается по формуле:

шт./мин,

Где z - количество лопастей в бункере, t - время обработки одной детали.

Разработка лотка

В данном механизме применяется лоток скат коробчатого типа.

При конструировании лотков-скатов коробчатого типа следует выбрать значения размеров поперечного сечения лотка, угол наклона и высоту бортов.

Для решения первой поставленной задачи, т.е. для определения размеров поперечного сечения лотка, рассмотрим условия проходимости заготовки в лотке.

Возьмем заготовку шириной N и висотой L, помещенную в лоток шириной В с некоторым зазором А рис. 6.

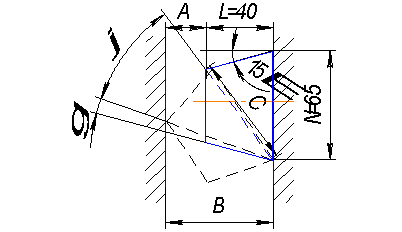

Рисунок 6. Схема лотка

загрузочный питательный автоматизированный устройство

Высота бортов равна или несколько больше радиуса детали. За счет зазора деталь имеет возможность повернуться в лотке на угол φ, заняв положение, указанное пунктиром. Угол поворота, очевидно, будет увеличиваться с увеличением зазора А до тех пор, пока не наступит такое положение, когда деталь заклинится или вернется и потеряет ориентацию. То и другое может случиться при условии, если диагональ С детали близка по своей величине к ширине лотка или меньше этой ширины.

Так как с увеличением отношения  величина диагонали приближается к длине детали, то и величина зазора А должна уменьшаться при увеличении отношения . При больших отношениях , когда разность между диагональю и длиной детали невелика, надежная ориентация детали между бортами лотка будет невозможна.

Практически можно считать, что для деталей с отношением  > 3 надежность транспортировки в лотках-склизах не может быть достигнута. У нас же

 = .

Как уже отмечалось, во время движения в лотке деталь длиной L и диаметром D может повернуться на угол φ. Значение этого угла зависит от величины зазора А между деталью и стенками лотка. Зазор А следует выбирать таким, чтобы при повороте детали до контакта с противоположной стенкой диагональ С образовала с горизонталью угол γ, который был бы несколько больше угла трения ρ.

Очевидно, если то возможно заклинивание детали, .

По рисунку 6 могу написать:

.

откуда

.

или

.

Выражая cosγ через tgγ = f, получим:

. (*)

.

Данные, получаемые путем вычисления по формуле (*), дают предельные значения зазора при определенном значении коэффициента трения f. Следовательно, расчетные наибольшие размеры зазора А_MAX должны быть всегда несколько меньшими или в крайнем случае равными предельным.

Но у нас должно выполняться ещё одно условие - в лоток по ширине не должно попадать более одной детали.

.

где: n - коэффициент надёжности (n = 0,9).

.

Принимаю ширину лотка равную 72 мм.

Высоту борта принимаем равную 120 мм.

В лотках с высокими бортами следует оставлять продольные окна, необходимые для наблюдения за движением деталей, чтобы иметь возможность устранять случайно образовавшийся затор деталей. Эти окна необходимо располагать так, чтобы кромка их не доходила до центра детали; в противном случае перекосившиеся детали будут цепляться за перемычку окна.

Заключение

В данной работе была проведена автоматизация производства детали типа усеченный конус. Было выбрано загрузочное устройство, рассчитан его режим работы, спроектирован механизм вторичной ориентации детали, было подобрано питательное устройство. Также были рассчитаны размеры лотка для беспрепятственного перемещения по нему заготовок. После разработки всех этих элементов автоматизации можно сказать что данные механизмы пригодны для автоматизации детали типа усеченный конус, они отвечают технологическим признакам, выдают хорошую производительность, тоисть разработаны качественно и их можно применять в технологических процессах
