Идентификация статики и динамики технических объектов

Курсовая работа

"Идентификация статики и динамики технических объектов"

математический модель статический

Введение

Курсовая работа имеет целью закрепление знаний, полученных при изучении курса, развитие навыков идентификации технических систем, использования прикладных программ для построения математической модели объекта идентификации.

Курсовой проект состоит из следующих этапов:

1.       Построение математической модели статического объекта

·            с помощью полиномов Чебышева;

·        с помощью степенных полиномов;

2.       Построение математической модели динамического объекта

·            с помощью прямого метода наименьших квадратов

·        с помощью рекуррентного метода наименьших квадратов

3.       Идентификация объекта с использованием средств пакета System Identification Toolbox программы Matlab

4.       Диагностика технических систем и построение достаточно простых диагностических тестов

·        с помощью аппарата булевых функций;

·        с помощью алгоритма Яблонского-Мак-Класки;

·        с помощью алгоритма Синдеева

1.Построение математической модели статического объекта

.1 Построение математической модели статического объекта с помощью полиномов Чебышева

Многочлены Чебышева определяются по формуле:

Таблица

(1)

где , а - начальная точка; b - конечная точка.

, N - количество равных по длине отрезков, на которые n точек разбивают исходный интервал ().

Таблица. Искомые коэффициенты:

(2)
Идентифицируемая функция:  (3)

Ошибка:

(4)

Данные для выполнения данной части курсовой работы находятся в Приложении 1. Для построения модели воспользуемся программным средством MATLAB 6.5. Создадим M-file и будем писать в нем программный код для построения математической модели статистического объекта с помощью полиномов Чебышева. Пишем код программы:

clc

x=(-1:0.0222:1)

n=111;

N=n-1;

M=N/2;

a=min(x)=max(x)=((2*x-a-b)/(b-a))*M;=ones(1,91);=t/M;=(3*t.^2-M*(M+1))/(M*(2*M-1));=(5*t.^3-(3*M.^2+3*M-1)*t)/(M*(M-1)*(2*M-1));=sum(f0'.*y)/sum(f0.^2)=sum(f1'.*y)/sum(f1.^2)=sum(f2'.*y)/sum(f2.^2)=sum(f3'.*y)/sum(f3.^2)(5)X;=((2*X-a-b)/(b-a))*M;(vpa(collect(T)))=1=T/M;(vpa(collect(F1)))

F2=(3*T.^2-M*(M+1))/(M*(2*M-1));(vpa(collect(F2)))=(5*T.^3-(3*M.^2+3*M-1)*T)/(M*(M-1)*(2*M-1));(vpa(collect(F3)))=b0+b1*F1+b2*F2+b3*F3;(vpa(collect(FFF)))=7.9550*x.^3+.028574*x.^2-3.9896*x+0.010120;(x,y,x,fff)on=y’=sum((y-fff).^2)/n;

% Находим среднюю квадратичную ошибку между построенной моделью %и исходными данными.

В результате проделанных операций получаем:

Результаты вычислений:

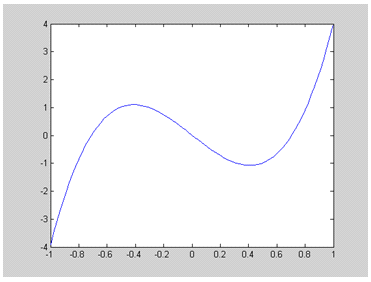

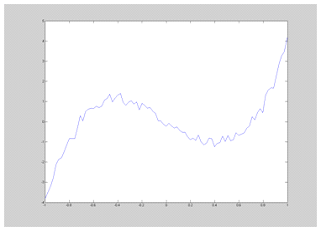

Рисунок 1. Исходная исследуемая модель.

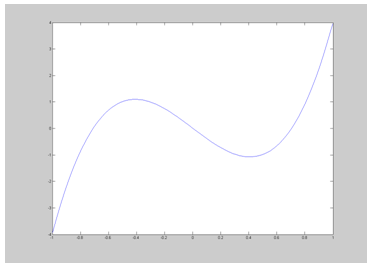

Рисунок 2. Сглаженная с помощью полиномов Чебышева исследуемая модель.



.2 Построение математической модели статического объекта с помощью степенных полиномов

В векторно-матричной форме система уравнений примет вид:

(5)

Где

(6)

Ф- прямоугольная матрица размерности n×(m+1), задающая значения функций f_j(x) при проведении n наблюдений;

B- т+1- мерный вектор искомых коэффициентов модели;

- п-мерный вектор замеров выхода объекта;

Т- операция транспонирования матрицы.

Информационная матрица Фишера Ф^ТФ является квадратной, положительно-определенной и невырожденной, когда пт + 1 и хотя бы т+1 измерений выхода объекта проведено при различных уровнях входной переменной х. В этом случае матрица Фишера имеет обратную матрицу (Ф^ТФ)^-1 и решением системы (6) будет вектор

(7)

В этом случае модель имеет вид:

(8)

Пишем код программы:

clc

x=(-1:0.0222:1)

n=3i=1:91(i,:)=[1 x(i) x(i)^2 x(i)^3];;=(fish'*fish)\fish'*yi=1:91(i,:)=B(1)+B(2)*x(i)+B(3)*x(i)^2+B(4)*x(i)^3;

end;(x,F)

В результате проделанных операций получаем:

Рисунок 3. Сглаженная с помощью степенных полиномов исследуемая модель.

2. Построение математической модели динамического объекта

.1 Построение математической модели динамического объекта с помощью прямого метода наименьших квадратов

Пусть в модели вида:

(9)

n=2, a y(k), f(k) (k=0, 1, 2,...) точно измеряются и требуется определить параметры α₁, α₂ уравнения (9), которое принимает вид:

у(к)= α1y(k - 1)+ α2у(k - 2)+f(k) (к=0, 1, 2,...).

(10)

Допустим теперь, что f(k) (k=0, 1,2,...) измеряется с погрешностями. Тогда для каждой пары уравнений вида (10), записанной для различных к (следующая пара порождается k=4, k=5, затем k=6, k=7 и т. д.), получим различные значения искомых параметров α₁ и α₂. Возникает мысль определить α₁ и α₂ так, чтобы разность (невязка) между правой и левой частями уравнения (10) при k = 2,...,N была наименьшей. Для этого сформируем сумму квадратов невязок

(11)

Необходимое и достаточное условие минимума L_N составляет систему из двух алгебраических уравнений решая которую, найдем искомые числа α₁ и α₂.

Таблица

(12)
(13)

Рассмотрим теперь определение параметров модели, когда f(k)

(k=0, 1,...) - неизмеряемая неизвестная функция.

Запишем авторегрессионную модель (9) в векторной форме:

Таблица

(14)
где(15)

В (15) в отличие от (9) принято начальное значение k = n. Это связано с тем, что при kn вектор δ(k) содержит только результаты измерений, тогда как в противном случае он содержал бы неизвестные начальные условия у(-1), у(-2) и т. д.

Поскольку функция f(k) (k=0, l, 2,...) неизвестна, то будем искать такую оценку  вектора α, чтобы сумма квадратов «невязок»

(16)

Была минимальной. Дифференцируя (16) по компонентам вектора α и приравнивая нулю производные, получим

(17)

Вводя обозначение

(18)

Найдем из (17) искомый вектор

(19)

Данные для выполнения данной части курсовой работы находятся в Приложении 2. Для построения модели воспользуемся программным средством MATLAB 6.5. Создадим M-file и будем писать в нем программный код для построения математической модели статистического объекта с помощью полиномов Чебышева. Пишем код программы:

clear U=2

%i=[(n+1):501]_y=zeros(2,499);k=3:501

%определим вектор значений выходной координаты

delta_y(:,k-2)=[y(k-1);y(k-2)];(k-2,:)=delta_y(:,k-2)';(k-2)=y(k);

end;=[U'*U]\U'*kappa'(1)=1;(2)=1;k=3:501(k)=alfa(1)*y(k-1)+alfa(2)*y(k-2);=1:501;(s,yy)onon(alfa(1,:))

Полученные результаты: .

График представлен на рисунке 4.

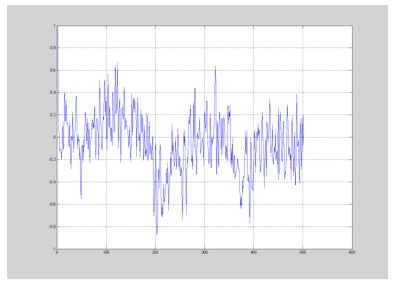

Рисунок 4.

2.2 Построение математической модели динамического объекта с помощью прямого метода наименьших квадратов

Представим себе реальный физический процесс, описываемый авторегрессионной моделью (9) с неизвестными параметрами α_i, i = .

Пусть требуется идентифицировать эти параметры в темпе реального процесса. Это означает, что оценка неизвестных параметров должна осуществляться сразу после очередного измерения выхода объекта. Используя метод наименьших квадратов, можно поступать следующим образом:

) после N+1-го измерения вычислить в соответствии с (18) значение P_N+i

) найти оценку  пo формуле (19)

) после N+2-го измерения, используя (18), (19), снова найти оценку и т.д.

Таким образом, после каждого измерения необходимо заново осуществлять обращение матрицы по формуле (18) и вычисление оценки по (19), что создает существенные трудности при оценке параметров нестационарного объекта в режиме реального времени. Возникла задача: а нельзя ли, используя результаты предыдущей оценки вектора неизвестных параметров  получить оценку вектора неизвестных параметров  без применения операции обращения матрицы, которая сильно снижает вычислительную эффективность прямого алгоритма метода наименьших квадратов. Решить эту задачу оказалось возможным с помощью рекуррентного алгоритма метода наименьших квадратов, который для авторегрессионной модели имеет вид:

Таблица

(20)  (21)  (22)

где - оценка векторов параметров а после i-гo измерения выходной переменной у.

В качестве начальных условий для алгоритма можно принять

(23)

где а - достаточно большое положительное число; I_n - единичная матрица размерности n.

Достоинство рекуррентного метода состоит в том, что он не содержит операции обращения матрицы, т.к. входящее в формулу выражение  в результате дает скалярную величину.

Пишем код программы:

P

i=1:501;=3:501;=2(:,:,1)=eye(2)(:,:,2)=P(:,:,1)*a0(:,1)=[0;0];(:,2)=alfa(:,1);k=3:501

delta_y(1,k)=y(k-1);_y(2,k)=y(k-2);;k=3:501(:,:,k)=P(:,:,k-1)-P(:,:,k-1)*delta_y(:,k)*(1+delta_y(:,k)'*P(:,:,k-1)*delta_y(:,k))^-1*delta_y(:,k)'*P(:,:,k-1);(:,:,k)=P(:,:,k)*delta_y(:,k);(:,k)=alfa(:,k-1)+K(:,:,k)*(y(k)-delta_y(:,k)'*alfa(:,k-1));;on(alfa(1,:))on(alfa(2,:),'g')

Полученные результаты в виде графиков представлены на рисунках 5, 6 и 7.

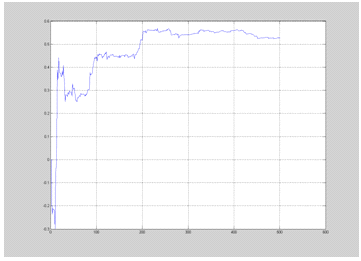

Рисунок 5. Параметр .

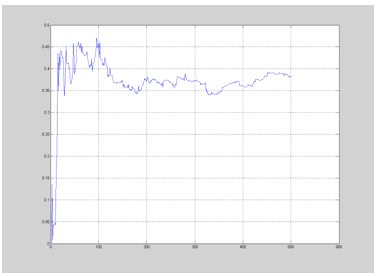

Рисунок 6. Параметр .

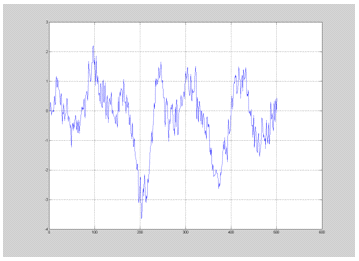

Рисунок

3. Идентификация объекта с использованием средств пакета System Identification Toolbox программы Matlab

Запускаем графический интерфейс пакета System Identification Toolbox командой ident из командной строки. Необходимо построить 2 вида модели: ARX и ARMAX. Начнем с ARX.

В рабочую среду MATLAB загружаем массивы данных f (входные данные) и у (выходные данные), относящихся к объекту исследования. Эти данные отобразятся в окнах Working Data (Рабочие данные) и Validation Data (Данные для проверки модели). Проведение исследования исходных данных начали с установки фла жка Time plot, после чего сразу появилось графическое окно, содержащее графики сигналов входа и выхода. Они представлены на рисунке 8.

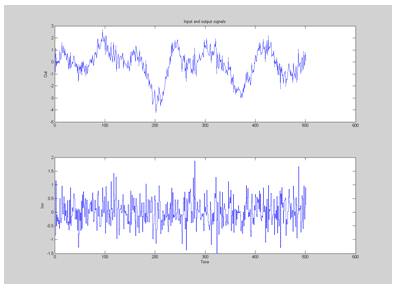

Рисунок 8. Графики сигналов входа и выхода.

Затем мы проводим предварительную обработку сигналов исследуемого объекта, исключив из них постоянную составляющую. Полученный результат представлен на рисунке 9.

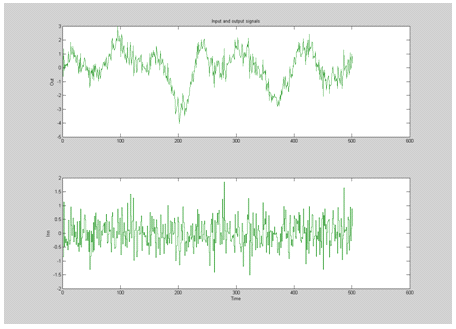

Рисунок 9. Графики сигналов входа и выхода без постоянной составляющей.

Затем строим график переходной функции для параметрической модели. Получаем график, представленный на рисунке 10.

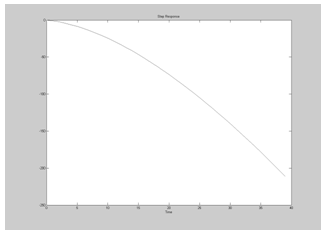

Рисунок 10. Переходная функция исследуемой системы.

Как видно из графика, система получилась неустойчивая. Её параметры

Подберем такие параметры, чтобы получить устойчивую систему. Эти параметры:

Получим следующий график переходной функции:

Рисунок 11.

Далее строим графики функции веса, представленный на рисунке 12.

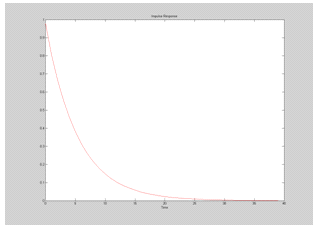

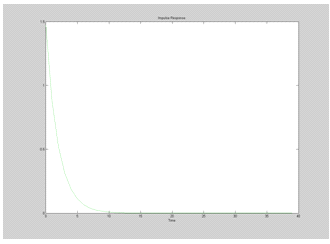

Рисунок 12. Функция веса исследуемой модели.

Далее построим графики частотных характеристик, представленные на рисунке 13.

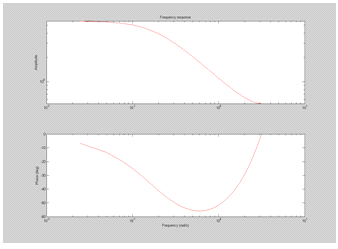

Рисунок 13. Частотные характеристики исследуемой модели.

Теперь аналогичным образом построим все характеристики для второй параметрической модели - ARMAX. Изначально Matlab предложил следующие параметры:

При таких параметрах система проявляет себя как неустойчивая. График переходной функции представлен на рисунке 14.

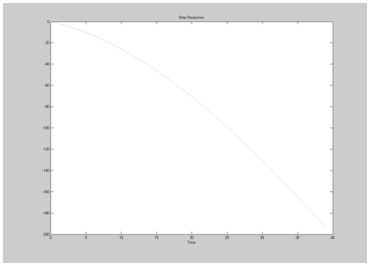

Рисунок 14. График переходной функции.

Система становится устойчивой при следующих параметрах:

Графики переходной функции, функции веса и частотных характеристик представлены на рисунках 15, 16 и 17 соответственно.

Рисунок 15

Рисунок 16. Функция веса.

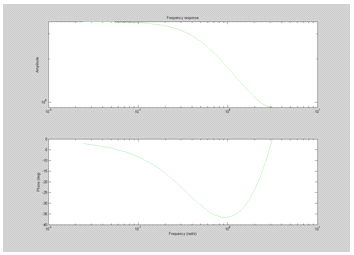

Рисунок 17. Частотные характеристики.

4. Диагностика технических систем

.1 Формирование множеств проверок диагностируемого объекта с помощью аппарата булевых функций

Одной из первых моделей объектов технической диагностики, которая охватывает обширный класс реальных технических систем, явилась функциональная модель, предложенная Брюле, Джонсоном и Клетским. При построении этой модели предполагается, что систему, рассматриваемую как объект диагностики, можно подразделить на некоторое число в общем случае связанных между собой функциональных элементов (часть системы, которая может находиться в одном из двух несовместимых состоянии - работоспособна, отказала - и в работоспособном состоянии - то есть отвечает требуемой реакцией на определенную совокупность воздействий, в число которых могут входить реакции других элементов).

Воздействия, которые необходимо приложить к работоспособному элементу для получения требуемой (допустимой) реакции, называются допустимыми. Реакцию отказавшего элемента называют недопустимой. В рассматриваемой модели предполагается, что требуемая реакция любого элемента может быть получена только в том случае, если все приложенные к этому элементу воздействия являются допустимыми и элемент работоспособен, а реакция отказавшего элемента не зависит от приложенных к нему воздействий.

Для того чтобы полностью задать функциональную модель системы, необходимо:

а) перечислить все возможные для данной системы комбинации одновременно отказавших элементов, т. е. задать множество возможных состояний системы;

б) указать, какие комбинации допустимых воздействий необходимо приложить к каждому элементу для получения допустимой реакции;

в) задать схему объекта, на которой указаны все элементы и связи между ними, причем для любой пары связанных элементов должно выполняться следующее условие: если элемент b_i связан с элементом b_j, то допустимая реакция элемента b_i является допустимым воздействием для элемента b_j и, наоборот, недопустимая реакция элемента b_i, является недопустимым воздействием для элемента b_j.

При графическом изображении схемы объекта каж дый элемент обозначается прямоугольником с некоторым количеством входящих стрелок (входов) и одной выходящей стрелкой (выходом), обозначающей реакцию элемента. Количество входов элемента равно количеству допустимых воздействий, которые необходимо приложить к этому элементу для получения допустимой реакции. Связи между элементами обозначаются линиями, соединяющими стрелки между собой так, чтобы направления стрелок совпадали. При этом выход любого элемента может быть соединен с любым числом входов, тогда как вход любого элемента может быть соединен только с одним выходом. Входы, которые не соединены ни с одним выходом, называются внешними. Эти входы обозначают внешние воздействия, которые подаются на систему. В данном практическом занятии все внешние воздействия считаются допустимыми и не рассматриваются.

Для схемы выполняется построение таблицы состояний по следующим правилам:

1.       в заголовке строки указывается состояние системы, обозначаемое S_i, где i - номер неисправного блока. В заголовке столбца даётся обозначение проверки (датчика) π_k, где k - номер блока, на котором установлен соответствующий датчик.

2.       все внешние воздействия считаются допустимыми;

.        если блок исправен, и на его входы поступают допустимые воздействия, то реакция блока тоже будет допустимой (датчик, покажет исправность блока, которая обозначается «1»;

.        если блок неисправен или на вход исправного (неисправного) блока поступают недопустимые входные воздействия, то контролирующий состояние блока покажет «0».

Используя данную матрицу можно определить неразличимые состояния посредством сравнения строк матрицы состояний: у неразличимых состояний строки в матрице будут одинаковыми. Однако для сложной системы данный способ определения неразличимых отказов не всегда оправдывает себя из-за большой трудоёмкости.

По таблице состояний производится построение булевой матрицы различимости (далее булевой матрицы) посредством попарного сравнения строк по следующему алгоритму:

1.       в заголовке строки указывается пара сравниваемых состояний системы, обозначаемая (S_i, S_j), где i, j - номера сравниваемых состояний. В заголовке столбца даётся обозначение проверки (датчика), где k - номер блока, на котором установлен соответствующий датчик;

2.       если k-я проверка в состоянии S_i даёт отклик «1» , а в состоянии S_j даёт отклик «0», то пара состояний (S_i, S_j) различается проверкой и в строке, обозначенной (S_i, S_j), в столбце с именем π_k проставляется «1».

Иными словами булева матрица есть матрица логической функции «исключающее ИЛИ» относительно различных состояний для каждой проверки. Если какая-либо строка булевой матрицы получается нулевой, то пара состояний, соответствующая этой строке является неразличимой.

В данной работе необходимо решить две основные задачи построения диагностических тестов:

. Задача построения минимального диагностического теста: для данной булевой матрицы найти минимальное множество столбцов, так чтобы каждая строка имела «1» по крайней мере, в одном из столбцов матрицы.

. Задача построения всех элементарных диагностических тестов: для данной булевой матрицы найти множество Р всех множеств столбцов, так чтобы для любого элемента P_i множества Р нашелся в каждой строке, по крайней мере, один элемент «1» в столбце, принадлежащем Р_i и так, чтобы вычеркивание любого столбца из Р_i приводило бы к потере указанного свойства.

Вторая задача допускает следующую алгебрологическую интерпретацию. Каждый столбец булевой ма трицы представляется булевой переменной, а каждая строка - булевой суммой (дизъюнкцией) этих переменных (в зависимости от того, равна переменная 1 или 0, она входит или не входит в указанную дизъюнкцию). Это означает, что элементарный тест, являющийся решением задачи, должен содержать, по крайней мере, одну проверку, по которой пара состояний (s_i, s_r) Î R, соответствующая данной строке булевой матрицы, различима. Указанная дизъюнкция записывается для каждой строки булевой матрицы. Для того чтобы определить тест, необходимо образовать произведение (конъюнкцию) полученных дизъюнкций, поскольку сконструированная таким образом булева функции вида &v (конъюнкция дизъюнкций) будет истинна тогда и только тогда, когда одновременно все пары состояний, принадлежащие множеству R, различимы. Применяя дистрибутивный закон, а также известные правила алгебры логики

Идемпотентности

pk & pk = pk

И

Поглощения

pk Ú Q & pk = pk

где Q - произвольная конъюнкция, преобразуем полученное выражение к виду v& (дизъюнкция конъюнкций). Полученная булева сумма не будет содержать лишних слагаемых, а элементы, входящие в одно слагаемое (дизъюнкцию) выражения v&, порождают множество, которое является элементарным диагностическим тестом, поскольку каждое слагаемое выражения v& обусловливает истинность исходной булевой функции вида &v (попарную различимость всех состоянии диагностируемого объекта), так как оно имеет общим с каждым сомножителем в выражении &v по крайней мере один элемент.

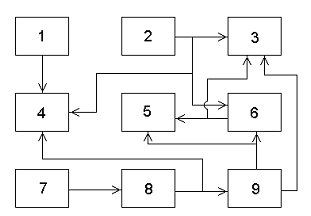

Рисунок 12. Исходная структурная схема объекта.

1.       По структурной схеме составляем таблицу состояний, которая имеет вид:

Таблица 1. Таблица состояний.

011011111
100000111
110111111
111011111
111101111
110100111
110000000
110000100
110100110

2.       Булева матрица, построенная по таблице состояний, выглядит следующим образом:

Таблица 2. Булева матрица, построенная по таблице состояний.

111011000
101100000
100000000
100110000
101111000
101011111
101011011
101111001
010111000
011011000
011101000
010100000
010000111
010000011
010100001
001100000
001010000
000011000
000111111
000111011
000011001
000110000
001111000
001011111
001011011
001111001
001001000
001101111
001101011
001001001
000100111
000100011
000000001
000000100
000100110
000100010

. По булевой матрице записывается функция в форме «дизъюнкция конъюнкций»:

Таким образом, множество элементарных тестов состоит из четырех элементов

Т1 = {, , , , , }

Т2 = {, , , , , , }

Т3 = {, , , , , , }

Т4 = {,, , , , , }

Минимальным является тест Т1 = {, , , , , }

4.2 Построение достаточно простых диагностических тестов с помощью алгоритма Яблонского-Мак-Класки

Предлагаемый алгоритм в общем случае приводит к построению некоторого достаточно простого диагностического теста, однако иногда может приводить и к минимальному варианту. Пусть множество Е = {е_k}, k= есть множество всех двоичных наборов е_k = (), Î{0, 1} длины m ( j = ). Для всех е_kÎЕ, норма е_k опреде ляется числом единиц в данном наборе, т. е. || е_k || = . Наборы е_k и е_rÎЕ называются сравнимыми (обо значается е_k£е_r) если для всех j , j =  (напри мер, 10100£10110).

Исходная информация задается в виде некоторой булевой матрицы М, которую необходимо упрощать по следующим правилам:

. Правило поглощения строк. Если в матрице М имеется такая пара строк a_i и a_r (i, r =), что a_i £ a_r , то строка a_r вычеркивается.

. Правило поглощения столбцов. Если в матрице М имеется такая пара столбцов b_j и b_t ( j, t = ), что b_t £ b_j, то столбец b_t вычеркивается.

. Критерий вхождения столбца во все неприводимые матрицы. Если в матрице М имеется строка a_i, которая содержит только одну единицу (т.е. ||a_i|| = 1), стоящую на пересечении i-й строки и j-го столбца, то столбец b_j отмечается, как входящий в минимальный диагностический тест, и вычёркивается из М.

4. Если в матрице имеется столбец , не содержащий единиц (т. е. ||b_j||=0), то этот столбец вычеркивается из М.

Правила преобразования применяются к исходной матрице М до тех пор, пока эти правила приводят к упрощению М. Такое упрощение может привести к двум результатам.

. После применения правил преобразования в матрице М не осталось ни одного столбца. В этом случае отмеченные столбцы образуют неприводимую матрицу М*, имеющую минимальное число столбцов. Следовательно, подмножество проверок из П, имеющих те же номера, что и столбцы в М*, образует минимальный диагностический тест.

. Из матрицы М получена матрица М₀, которая не упрощается при дальнейшем применении правил преобразования. Такая матрица называется циклической. В этом случае любой тест Т, полученный при помощи матрицы М, можно представить в виде

T = T1 È T2

где T₁ - подмножество проверок из П, номера которых совпадают с номерами отмеченных столбцов из M;

T₂ - подмножество проверок из П, которое можно рассматривать как некоторый тест, полученный в том случае, если исходную матрицу М заменить на циклическую матрицу М_0. Очевидно, что тест Т будет минимальным диагностическим тестом только в том случае, когда T₂ будет содержать минимальное число проверок. Поэтому задача построения минимального диагностического теста Т₀ с помощью матрицы М сводится к задаче построения теста Т₀ с помощью циклической булевой матрицы М₀.

Для упрощения циклических матриц используется следующий метод. В матрице М₀ отыскивается столбец, содержащий наибольшее число единиц, который отмечается, как входящий в сокращенную матрицу М*, а, следовательно, и в достаточно простой тест (если таких столбцов несколько или все столбцы из М₀ содержат одинаковое число единиц, то отмечается любой из этих столбцов). Из М₀ вычеркиваются все те строки, которые содержат единицу в отмеченном столбце. Матрица, полученная в результате этого преобразования, упрощается таким же образом, как и исходная матрица М, причем столбцы, к которым применяется правило 3, отмечается как входящие тест. Таким образом, полученный тест Т, включающий в себя поверки из Т₁ и Т₂, и является достаточно простым диагностическим тестом.

Таблица 3. Исходная таблица состояний

001101110111
000011001110
010100011010
111001101101
111000100011
010110011101
101101010111
010100001010
111001100010
100110111010
111001000000
011101110110

Создадим булеву матрицу, отображающую различимость состояний.

Таблица 4. Булева матрица, отображающая различимость состояний.

001110111001

011001101101

Таблица

110100011010
110101010100
011011101010
100000100000
011001111101
110100010101
101011001101
110100110111
010000000001
010111010100
111010100011
111011101101
010101010011
101110011001
010111000100
111010101100
100101110100
111010001110
011110111000
101101110111
101100111001
000010000111
111001001101
000000010000
101101111000
110010100000
101101011010
001001101100
000001001110
101111110000
010100111010
101101100111
000000001111
011111010111
000000101101

Таблица

100100011011
101110111110
010101110100
000001000001
011110011001
000001100011
100101010101
111011001010
000010010111
101111111111
110000100111
101111011101
001011101011
111001011101
010100110101
001011101101
010100010111
110000100001
101101101000
110010110000
101101001010
001001111100
011111011000
000000100010
100100010100
011111111010
111011001100
100100110110

В полученной булевой матрице строка  содержит одну единицу напротив проверки , следовательно, она поглощает все строки, у которых в этом же столбце есть единица. Это строки: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , . Проверка  отмечается как входящая в тест и выводится из рассмотрения со строкой . Полученные результаты сведены в таблицу 5.

Таблица 5. Булева матрица без проверки  и с исключенными строками.

01100111101
01101111010
10000010000
10101101101
01000000001
11101010011
11101111101
01011100100
11101011100
11101001110
00001000111
11100101101
11001010000
00100111100
00000101110
10110110111
00000001111
00000011101
10110011001
00000100001
00000110011
11101101010
11000010111
00101111011
00101111101
11000010001
10110111000
10110101010
00000010010
11101101100

Строки , , ,  содержат по две единицы напротив проверок  и ,  и ,  и ,  и  соответственно.

Следовательно, они поглощают все строки, у которых в обоих этих столбцах присутствуют единицы.  поглотит: , , , , , , , , , поглотит ,  - , , , , ,  - .

Полученные результаты сведены в таблицу 6.

Таблица 6. Новая булева матрица (без поглощенных строк).

10000010000
01000000001
01011100100
11101001110
00001000111
00100111100
00000101110
00000001111
00000011101
00000100001
11101101010
10110101010
00000010010
11101101100

Дальнейшее применение правила поглощения строк здесь невозможно, однако есть резон применить правило поглощения столбцов к  и , которые сравнимы со столбцами и  соответственно. (≤, ≤). Результаты сведены в таблицу 7.

Таблица 7. Булева матрица с поглощенными строками.

100010000
010000001
011100100
111001110
001000111
000111100
000101110
000001111
000011101
000100001
111101010
100101010
000010010
111101100

Далее снова становится возможным применение правила поглощения строк:  поглощается ,  поглощается .

В процессе решения задачи получим циклическую матрицу . Результаты сведены в таблицу 8.

Таблица 8. Циклическая матрица .

100010000
010000001
011100100
111001110
001000111
000111100
000101110
000001111
000011101
000100001
100101010
000010010

В этой матрице столбец  имеет максимальное число единиц по сравнению с другими столбцами. Его можно отметить как входящий в тест. Тогда сам столбец и все строки, в которых в данном столбце есть единицы, исключаются из рассмотрения. Результат сведен в таблицу 9.

Таблица 9. Булева матрица после упрощения циклической матрицы .

10001000
01000001
00010001
10010110
00001010

Столбец  нулевой, соответственно его можно убрать из рассмотрения. Столбец  поглотит столбец .  поглотит столбец . Полученные результаты сведены в таблицу 10.

Таблица 10. Булева матрица с поглощенными столбцами.

10100
00001
01001
11010
00110

Строка  содержит одну единицу в проверке . Столбец  отмечается как входящий в тест и все строки, которые содержат единицы в этом столбце вычеркиваются из матрицы. Затем столбец  поглощает . Полученные результаты сведены в таблицу 11.

Таблица 11. Окончательно упрощенная булева матрица.

110
101
011

Проведем проверку по . Она входит в тест. Поглощаются строки  и . Затем  поглощает . Следовательно в тест входит проверка . Проверки, отмеченные как входящие в тест до образования первой циклической матрицы, являются проверками, входящими во множество проверок минимального диагностического теста . Остальные проверки входят во множество  проверок, выбранных после формирования циклической матрицы . . Достаточно близкий к минимальному (или минимальный) диагностический тест .

4.3 Построение достаточно простых диагностических тестов с помощью алгоритма Синдеева

Исходный материал в данном алгоритме задается в виде матрицы состояний, причем рассматривается транспонированная матрица состояний, т. е. матрица состояний, у которой столбцы соответствуют всем возможным состояниям, а строки - всем возможным проверкам. Ради .простоты изложения ограничимся случаем, когда множество результатов проверок состоит из двух элементов А ={0,1}, т. е. каждая проверка имеет лишь два возможных исхода. Матрицу состояний можно рассматривать как задание некоторой конечной схемы

Предполагается, что все n состояний, составляющие полную группу событий, равновероятны: .Тогда, с точки зрения теории информации, неопределенность или энтропия, создаваемая такой конечной схемой, запишется в виде:

Для того чтобы однозначно определить состояние конечной схемы, необходимо провести некоторый эксперимент, состоящий в последовательном выборе не более чем m проверок. Каждая проверка p_k несет некоторое количество информации относительно состояния указанной конечной схемы: , где H(p_k) - средняя условная энтропия состояния схемы при условии выбора проверки p_k. Так как при проведении проверки p_k имеются только два возможных исхода p_k = 1 и p_k = 0 с вероятностями р_k (p_k) и p_k (), то

где и  - энтропии состояний схемы после проведения проверки p_k;

,

где l-число единиц в i-й строке исходной матрицы состояний. При этом

,

a,

Первой выбирается проверка p_k, несущая максимальное количество информации. Если таких проверок несколько, то выбирается любая из них.

I(pk) = H - H(pk) = Imax

Второй выбирается проверка p_t, которая обладает наибольшей условной информацией I(p_t/p_k) относительно состояния, характеризуемого энтропией Н (p_k)

I(pt/pk) = H(pk) - H(pt/pk)

Где

Таблица

;
;;
;;
;;
;,

где l₁ - число единиц в строке t напротив l единиц в строке k;

l₂ - число единиц в строке t напротив (n-l) нулей в строке k. При этом

Исходная таблица имеет вид:

Таблица 12 . Исходная таблица

001101110111
000011001110
010100011010
111001101101
111000100011
010110011101
101101010111
010100001010
111001100010
100110111010
111001000000
011101110110

Исходная транспонированная матрица имеет следующий вид:

Таблица 13. Исходная транспонированная матрица

000110101110
001111011011
100110101011
101001110101
010001000100
110100101011
100110001101
101001100101
011101010100
110101100001
111010111101
100111100000

Схема может пребывать в 12-ти возможных состояниях, следовательно энтропия исходной схемы :

В первой строке матрицы единиц и  нулей, отсюда энтропия первой проверки будет рассчитывается по формуле (3.6)

Информация, которую несёт первая проверка, рассчитывается следующим образом:

Аналогичным образом рассчитываются энтропии и количества информации остальных проверок. Результаты этих проверок сведены в таблицу.

Таблица 14. Энтропии и количества информации всех проверок.

0001101011102,5851,000
0011110110112,6670,918
1001101010112,6050,980
1010011101012,6050,980
0100010001002,7740,811
1101001010112,6050,980
1001100011012,5851,000
1010011001012,5851,000
0111010101002,5851,000
1101011000012,5851,000
1110101111012,7740,811
1001111000002,6050,980

Максимальное количество информации несут проверки _{, ,} , , . В качестве первой проверки выбирается проверка . Учитывая, что соответствующая ей энтропия , можно рассчитать энтропии и количества информации остальных проверок, при условии проведения проверки .

Расчёт условной энтропии первой проверки  производится при учёте следующих данных:

Число единиц (положительных исходов) в первой строке (первой проверки) напротив единиц строки  ;

Число нулей в первой строке напротив единиц строки  ;

Число единиц в первой строке напротив нулей строки  ;

Число нулей в первой строке напротив нулей строки  .

Тогда условная энтропия первой проверки:

Количество информации, которое несёт первая проверка при условии, что шестая уже проведена:

Аналогичным образом рассчитываются энтропии и количества информации остальных проверок при условии что первая проверка уже проведена. Результаты этих проверок сведены в таблицу 15.

Таблица 15. Результаты диагностики после проведения первой проверки.

101001100101
0001101011101,6670,918
0011110110111,760,825
1001101010111,6060,979
1010011101012,260,325
0100010001001,8010,784
1101001010111,6060,979
1001100011011,5851,000
1101011000011,6670,918
1110101111011,8010,784
1001111000001,6060,979

Максимальное количество информации несут проверка , . Выберем  в качестве второй проверки, проводимой после проверки . Учитывая, что соответствующая ей условная энтропия , можно рассчитать энтропии и количества информации остальных проверок, при условии проведения проверки  и . Результаты этих проверок сведены в таблицу 16.

Таблица 16. Результаты диагностики после проведения второй проверки.

101001100101

100110001101

Таблица

0001101011100,8960,689
0011110110110,8960,689
1001101010110,8960,689
1010011101011,3550,230
0100010001000,8960,689
1101001010110,6670,918
0111010101000,6670,918
1101011000010,6670,918
1110101111010,8960,689
1001111000000,8960,689

Максимальное количество информации несут проверки _{, ,} . Выберем . Учитывая, что соответствующая ей условная энтропия , можно рассчитать энтропии и количества информации остальных проверок, при условии проведения проверки _, , . Результаты сведены в таблицу 17.

Таблица 17. Результаты диагностики после проведения третьей проверки.

101001100101
100110001101
1101011000011,6670,918
													1,76	0,825
0001101011101,6060,979
0011110110112,260,325
1001101010111,8010,784
1010011101011,6060,979
0100010001001,5851,000
1101001010111,5851,000
0111010101001,6670,918
1110101111011,8010,784
1001111000001,6060,979

Максимальное количество информации несут проверки . Учитывая, что соответствующая ей условная энтропия , можно рассчитать энтропии и количества информации остальных проверок, при условии проведения проверки _, , , _. Полученные результаты сведены в таблицу 18.

Таблица 18. Результаты диагностики после проведения четвертой проверки.

101001100101
100110001101
110101100001
110100101011
0001101011100,1670
0011110110110,0000,167
1001101010110,1670
1010011101010,1670
0100010001000,1670
0111010101000,1670
1110101111010,1670
1001111000000,0000,167

Из таблицы 18 видно, что после проведения проверки  или  энтропия становится нулевой. А это значит, что искомый близкий к минимальному тест определён и будет иметь вид .

Заключение

В результате проделанной курсовой работы мы ознакомились с некоторыми и статических объектов:

§  изучили метод методами исследования динамических построения математической модели динамического объекта с помощью прямого и рекуррентного методов наименьших квадратов;

§  построение математической модели статического объекта с помощью полиномов Чебышёва и с помощью степенных функций;

§  идентификация объекта с использованием средств пакета System Identification Toolbox программы Matlab;

Отдельно мы ознакомились с формированием множеств проверок диагностируемого объекта с помощью аппарата булевых функций, Алгоритма Яблонского-Мак-Класки и алгоритма Синдеева.

Список литературы

.Алексеев A.A. «Идентификация и диагностика систем», издательский центр «Академия», 2009 г..

.Музыка М.М. «Идентификация статики и динамики технических объектов. Методические указания к курсовой работе по дисциплине: Идентификация и диагностика систем», 2008 г.

.Собственноручно написанные лекции.

Приложение 1

Таблица

x	f(x)
-1	-3,8071
-0,9778	-3,4838
-0,9556	-3,1849
-0,9333	-2,7763
-0,9111	-2,1161
-0,8889	-1,8673
-0,8667	-1,7944
-0,8444	-1,4887
-0,8222	-1,1456
-0,8	-0,831
-0,7778	-0,8364
-0,7556	-0,8387
-0,7333	-0,3019
-0,7111	0,299
-0,6889	0,0493
-0,6667	0,5116
-0,6444	0,6159
-0,6222	0,6732
-0,6	0,6538
-0,5778	0,7634
-0,5556	0,7
-0,5333	0,764
-0,5111	1,0706
-0,4889	1,1509
-0,4667	1,3644
-0,4444	0,9863
-0,4222	1,1747
-0,4	1,3168
-0,3778	1,4013
-0,3556	0,9507
-0,3333	0,8073
x	f(x)
-0,3111	0,9716
-0,2889	1,0366
-0,2667	0,8665
-0,2444	0,9843
-0,2222	0,589
-0,2	0,9076
-0,1778	0,813
-0,1556	0,666
-0,1333	0,703
-0,1111	0,5226
-0,0889	0,4181
-0,0667	0,0516
-0,0444	0,0391
-0,0222	-0,1284
0	-0,2222
0,0222	-0,0742
0,0444	-0,211
0,0667	-0,3119
0,0889	-0,2548
0,1111	-0,4276
0,1333	-0,5168
0,1556	-0,5247
0,1778	-0,7445
0,2	-0,8943
0,2222	-0,8083
0,2444	-0,9358
0,2667	-0,6708
0,2889	-0,9985
0,3111	-1,1478
0,3333	-1,0599
0,3556	-0,8102
x	f(x)
0,3778	-0,8465
0,4	-1,2455
0,4222	-1,0722
0,4444	-1,0377
0,4667	-0,7165
0,4889	-0,9742
0,5111	-0,6775
0,5333	-0,9376
0,5556	-0,8914
0,5778	-0,5514
0,6	-0,6832
0,6222	-0,6161
0,6444	-0,5532
0,6667	-0,3338
0,6889	-0,203
0,7111	0,2445
0,7333	0,0945
0,7556	0,4533
0,7778	0,6457
0,8	0,4494
0,8222	1,3091
0,8444	1,5722
0,8667	1,6802
0,8889	1,6702
0,9111	2,2609
0,9333	2,8543
0,9556	3,2717
0,9778	3,4815
1	4,1737

Приложение 2

Таблица

t	f	y
0	-1,0128	-1,0128
0,04	1,4064	1,4082
0,08	-0,5689	-0,5511
0,12	-0,1258	-0,0866
0,16	-0,4105	-0,3501
0,2	-0,2356	-0,1493
0,24	-0,5205	-0,4128
0,28	-0,3476	-0,2281
0,32	-0,7145	-0,5889
0,36	0,6052	0,7395
0,4	-0,2827	-0,1369
0,44	-0,472	-0,3126
0,48	-0,2906	-0,1144
0,52	1,1858	1,3778
0,56	0,3628	0,5742
0,6	-0,0848	0,1466
0,64	0,2183	0,4527
0,68	0,6906	0,9084
0,72	-0,3641	-0,1598
0	-1,0128	-1,0128
0,76	0,3794	0,5781
0,8	-0,1475	0,0386
0,84	0,0672	0,2324
0,88	-0,4812	-0,343
0,92	-0,2108	-0,1029
0,96	0,5322	0,6082
1	-0,5549	-0,5107
1,04	-0,4147	-0,3918
1,08	-0,793	-0,781
1,12	0,5479	0,5573
1,16	-0,4888	-0,4712	1,1049	1,1353
1,24	-0,5901	-0,5499
1,28	-0,1831	-0,1398
1,32	-0,144	-0,1017
1,36	0,2034	0,237
1,4	0,0411	0,0718
1,44	0,6731	0,7172
1,48	0,8348	0,8919
1,52	0,6143	0,6742
1,56	-0,3131	-0,2567
1,6	-0,2585	-0,2021
1,64	0,156	0,2147
1,68	-0,3186	-0,2662
1,72	0,064	0,0994
1,76	-0,8002	-0,7845
1,8	0,1552	0,1595
1,84	-1,578	-1,5782
1,88	-0,9921	-0,9916
1,92	0,1159	0,119
1,96	-0,3593	-0,3569
2	-0,0257	-0,0231
2,04	-0,8163	-0,8216
2,08	0,4872	0,4549
2,12	-0,732	-0,7973
2,16	0,7696	0,6768
t	f	y
2,2	0,19	0,0786
2,24	0,9225	0,8006
2,28	0,3036	0,1705
2,32	-0,2014	-0,3489
2,36	0,3982	0,2394
2,4	0,6146	0,4521
2,44	-0,4957	-0,6539
2,48	0,1655	0,026
2,52	0,5495	0,4399
2,56	-0,5989	-0,6878
2,6	-0,3065	-0,3849
2,64	0,1255	0,0651
2,68	-0,0596	-0,1018
2,72	0,1649	0,1337
2,76	0,3511	0,3217
2,8	0,44	0,4067
2,84	0,0385	0,0013
2,88	0,5149	0,4637
2,92	0,0413	-0,0269
2,96	0,8726	0,8036
3	0,5665	0,5111
3,04	-0,4235	-0,4645
3,08	-0,3749	-0,3877
3,12	-0,0188	0,005
3,16	0,5439	0,6024
3,2	0,1036	0,202
3,24	0,1641	0,3051
3,28	-0,429	-0,2468
3,32	-0,8132	-0,602
3,36	0,771	1,0038
3,4	0,9481	1,2037
3,44	-0,177	0,0917
3,48	0,2638	0,5511
3,52	-0,4851	-0,1599
3,56	-0,6522	-0,2864
3,6	-0,6088	-0,214
3,64	-0,1848	0,2256
3,68	0,1046	0,5229
3,72	-0,1854	0,2373
3,76	1,1046	1,5257
3,8	0,4856	0,8954
3,84	-0,0275	0,3642
3,88	0,0954	0,4631
3,92	0,6873	1,0347
3,96	-0,0248	0,3051
4	-0,9301	-0,6176
4,04	1,1561	1,4672
4,08	0,8233	1,1384
4,12	-0,4497	-0,1339
4,16	0,0656	0,3806
4,2	0,4936	0,8029
4,24	-0,1005	0,1948
4,28	-0,5456	-0,2609
4,32	0,1278	0,4119
4,36	-0,2341	0,0487
4,4	-0,6097	-0,3292
t	f	y
4,44	1,3659	1,6431
4,48	0,1369	0,4043
4,52	0,1619	0,4143
4,56	-0,3527	-0,109
4,6	0,0064	0,2585
4,64	1,7419	2,0119
4,68	0,7843	1,0573
4,72	-0,1964	0,074
4,76	0,5429	0,8169
4,8	0,5933	0,8765
4,84	1,5732	1,8756
4,88	-1,1759	-0,853
4,92	-0,1498	0,1853
4,96	0,1572	0,5055
5	0,2365	0,5983
5,04	0,5399	0,9053
5,08	-1,0209	-0,651
5,12	-0,7859	-0,4059
5,16	0,1287	0,5104
5,2	0,154	0,5273
5,24	0,3296	0,6931
5,28	-0,031	0,3216
5,32	0,0186	0,3622
5,36	0,5364	0,8656
5,4	0,7853	1,092
5,44	-0,7427	-0,466
5,48	0,3197	0,5664
5,52	0,0403	0,2703
5,56	-0,0434	0,1763
5,6	0,062	0,2732
5,64	-0,1366	0,0722
5,68	-0,0808	0,1313
5,72	-0,3257	-0,1057
5,76	-0,514	-0,2856	0,3424	0,5787
5,84	-0,5325	-0,2944
5,88	-0,4137	-0,1783
5,92	-0,911	-0,6698
5,96	0,106	0,3569
6	0,9479	1,2058
6,04	-0,5526	-0,279
6,08	-0,0519	0,2434
6,12	0,7661	1,0797
6,16	0,2228	0,5563
6,2	0,1047	0,4541
6,24	0,6437	1,0032
6,28	0,0071	0,3818
6,32	0,2694	0,6644
6,36	-0,3911	0,0239
6,4	-1,0633	-0,6393
6,44	0,6111	1,0278
6,48	0,2528	0,6454
6,52	0,0013	0,3563
6,56	-0,6601	-0,3426
6,6	-0,1664	0,1187
6,64	-0,1906	0,0598
t	f	y
6,68	-0,9261	-0,6992
6,72	0,8393	1,0541
6,76	0,0358	0,2367
6,8	-0,1969	-0,0084
6,84	0,022	0,2001
6,88	0,4173	0,5912
6,92	-0,1693	-0,0071
6,96	-0,8843	-0,7524
7	-0,2033	-0,1149
7,04	0,4283	0,4718
7,08	-0,2604	-0,2547
7,12	-0,4213	-0,4489
7,16	-0,0556	-0,1121
7,2	-0,4986	-0,5741
7,24	1,2559	1,1676
7,28	-0,209	-0,3188
7,32	-0,4275	-0,5696
7,36	0,0069	-0,1745
7,4	0,5647	0,3364
7,44	0,5571	0,2819
7,48	-0,4404	-0,7638
7,52	0,5101	0,1359
7,56	0,124	-0,2879
7,6	-0,0313	-0,475
7,64	0,0237	-0,455
7,68	0,6977	0,1825
7,72	0,4715	-0,0854
7,76	-1,1951	-1,7855
7,8	-0,8039	-1,4183
7,84	-0,5265	-1,1701
7,88	-0,1222	-0,8021
7,92	0,7448	0,025
7,96	0,526	-0,2297
8	-0,7566	-1,5454
8,04	-1,3902	-2,2045
8,08	-0,7747	-1,6048
8,12	-0,4032	-1,2448
8,16	0,417	-0,4374
8,2	0,1159	-0,7563
8,24	-0,2979	-1,1843
8,28	1,1848	0,2855
8,32	0,4946	-0,422
8,36	0,2806	-0,6533
8,4	-0,9575	-1,9049
8,44	-0,4005	-1,3644
8,48	-0,3332	-1,3145
8,52	-0,7779	-1,7641
8,56	0,0716	-0,9008
8,6	0,0165	-0,9414
8,64	-0,5877	-1,5303
8,68	-0,1213	-1,0316
8,72	-0,3624	-1,2313
8,76	-0,0694	-0,902
8,8	0,3482	-0,4511
8,84	-0,244	-1,0079
8,88	-0,158	-0,8943
8,92	0,4533	-0,2647
8,96	-0,5851	-1,2891
9	-0,8801	-1,5683
t	f	y
9,04	-0,0815	-0,7496
9,08	-0,3257	-0,9788
9,12	0,1594	-0,4771
9,16	0,4386	-0,1696
9,2	-0,5966	-1,1719
9,24	0,3272	-0,214
9,28	1,0889	0,5838
9,32	-0,4449	-0,9146
9,36	0,8666	0,4206
9,4	-0,2425	-0,6689
9,44	-0,1147	-0,5223
9,48	-0,2143	-0,6109
9,52	0,0851	-0,2984
9,56	0,5616	0,2007
9,6	-0,341	-0,6827
9,64	-0,2695	-0,6027
9,68	-0,0379	-0,3724
9,72	0,4275	0,0921
9,76	0,5633	0,2332
9,8	-0,2878	-0,6169
9,84	-0,3725	-0,7146
9,88	0,1561	-0,2143
9,92	-0,0898	-0,4935
9,96	-0,5294	-0,9559
10	-0,1792	-0,6173
10,04	-0,113	-0,5626
10,08	-0,8249	-1,2839
10,12	-1,4069	-1,8726
10,16	-0,1176	-0,588
10,2	0,4145	-0,0546
10,24	0,6455	0,1826
10,28	0,0511	-0,4014
10,32	0,9105	0,4709
10,36	-0,7476	-1,1784	-0,2516	-0,6709
10,44	-1,7011	-2,1019
10,48	0,5919	0,2057
10,52	-0,4077	-0,7887
10,56	0,052	-0,3178
10,6	0,5047	0,1572
10,64	0,9082	0,57
10,68	0,3925	0,0495
10,72	0,8975	0,5552
10,76	1,0303	0,6968
10,8	0,438	0,1116
10,84	-0,4773	-0,7985
10,88	0,0417	-0,2844
10,92	-0,0825	-0,4191
10,96	-0,4506	-0,7868
11	1,5291	1,1957
11,04	0,7057	0,3738
11,08	-0,2728	-0,5925
11,12	2,2926	1,9904
11,16	0,6026	0,3181
11,2	0,1191	-0,1449
11,24	-0,8687	-1,1126
11,28	-0,2691	-0,4797
11,32	0,461	0,3012
11,36	0,0905	-0,0214
t	f	y
11,4	0,0771	-0,002
11,44	0,0002	-0,0623
11,48	0,2394	0,187
11,52	0,5607	0,5285
11,56	-0,3102	-0,3197
11,6	-0,341	-0,336
11,64	-0,2339	-0,2138
11,68	-0,0992	-0,0578
11,72	-0,1724	-0,1041
11,76	-0,0534	0,0462
11,8	-0,539	-0,4095
11,84	-0,8357	-0,6826
11,88	0,8459	1,0146
11,92	0,0403	0,2193
11,96	0,2368	0,4203
12	-0,0115	0,1717
12,04	-0,1327	0,0469
12,08	0,9841	1,1518
12,12	0,2894	0,443
12,16	-0,0842	0,0629
12,2	-0,4398	-0,2824
12,24	-0,6121	-0,4284
12,28	-0,8025	-0,5969
12,32	-0,5743	-0,3528
12,36	0,4619	0,6899
12,4	0,1117	0,3341
12,44	-1,4441	-1,229
12,48	-0,3911	-0,1823
12,52	-0,0696	0,1373
12,56	-0,5403	-0,3291
12,6	-0,0246	0,1914
12,64	-0,4008	-0,179
12,68	-0,0236	0,2058
12,72	0,8327	1,0648
12,76	0,6324	0,8624
12,8	1,5559	1,7729
12,84	0,4755	0,6751
12,88	-1,8301	-1,6419
12,92	-0,3152	-0,1304
12,96	0,4433	0,6304
13	-0,3874	-0,2124
13,04	-0,9952	-0,839
13,08	-0,5001	-0,3562
13,12	0,9292	1,0692
13,16	-0,0732	0,0724
13,2	0,2323	0,3785
13,24	-0,1126	0,0225
13,28	-0,7194	-0,5972
13,32	0,9025	1,0197
13,4	-0,6258	-0,5115
13,44	0,1945	0,3049
13,48	0,3749	0,4763
13,52	0,1309	0,2257
13,56	0,099	0,1906
13,6	-0,6007	-0,5189
13,64	-0,426	-0,3632
13,68	-0,0898	-0,0441
13,72	-0,4602	-0,4269
13,76	-0,5396	-0,5237
t	f	y
13,8	1,3733	1,368
13,84	0,1802	0,1497
13,88	0,4028	0,3444
13,92	0,6649	0,5776
13,96	0,4273	0,3091
14	0,9935	0,8438
14,04	-0,8226	-0,9965
14,08	-0,1469	-0,3473
14,12	0,0722	-0,16
14,16	-0,5059	-0,7721
14,2	0,8004	0,4792
14,24	-0,9018	-1,2899
14,28	0,0742	-0,3689
14,32	0,1366	-0,3449
14,36	0,1091	-0,3957
14,4	-0,5827	-1,1005
14,44	0,1011	-0,432
14,48	-0,3172	-0,8631
14,52	0,0226	-0,5337
14,56	-0,026	-0,5974
14,6	0,2998	-0,2847
14,64	-0,0296	-0,6298
14,68	-0,0006	-0,6209
14,72	0,0357	-0,6088
14,76	-0,1548	-0,8135
14,8	-0,8414	-1,5058
14,84	-0,6834	-1,357
14,88	-0,39	-1,0734
14,92	-0,9418	-1,6368
14,96	-0,3537	-1,0611
15	0,0016	-0,7155	-0,6228	-1,3412
15,08	0,3048	-0,4192
15,12	-0,3218	-1,0584
15,16	0,2488	-0,4948
15,2	0,4183	-0,3317
15,24	1,1995	0,4314
15,28	0,1064	-0,6759
15,32	0,6579	-0,1283
15,36	1,0573	0,2709
15,4	-0,22	-1,0013
15,44	-0,0101	-0,7814
15,48	-0,1744	-0,9329
15,52	0,1273	-0,6203
15,56	-0,8246	-1,5596
15,6	-1,0992	-1,8176
15,64	0,4542	-0,2424
15,68	0,8147	0,1382
15,72	-0,0972	-0,7556
15,76	-0,5086	-1,148
15,8	-0,2628	-0,894
15,84	-0,5538	-1,1851
15,88	0,3018	-0,3237
15,92	0,0894	-0,5215
15,96	0,7986	0,2075
16	0,676	0,109
16,04	-0,1244	-0,6654
16,16	0,4417	0,0167
t	f	y
16,2	0,5729	0,1794
16,24	0,1445	-0,2265
16,28	0,9464	0,5915
16,32	0,031	-0,3188
16,36	0,8213	0,4685
16,4	-0,2929	-0,6468
16,44	-0,3933	-0,745
16,48	-0,1633	-0,5031
16,52	-0,2255	-0,546
16,56	0,3519	0,0497
16,6	1,0921	0,8082
16,64	0,0094	-0,2605
16,68	0,289	0,0313
16,72	0,0501	-0,1859
16,76	-1,3371	-1,5412
16,8	0,2404	0,0765
16,84	-0,704	-0,8256
16,88	0,5869	0,4966
16,92	-0,4253	-0,5038
16,96	-0,8774	-0,952
17	1,2054	1,1398
17,04	-0,3179	-0,3746
17,08	0,1203	0,0703
17,12	0,0531	0,0046
17,16	0,2859	0,231
17,2	0,8422	0,7858
17,24	0,8109	0,7641
17,28	-0,5501	-0,5901
17,32	-0,2317	-0,2694
17,36	-0,1225	-0,1682
17,4	-0,1016	-0,1635
17,44	0,5828	0,5104
17,48	-1,0081	-1,093
17,52	-0,0933	-0,2032
17,56	-0,2417	-0,3756
17,6	0,0848	-0,0561
17,64	-0,3186	-0,4586
17,68	0,7083	0,5659
17,72	-0,9407	-1,0945
17,76	0,2657	0,0982
17,8	-0,3366	-0,5151
17,84	-0,6251	-0,8222
17,88	0,6623	0,4398
17,92	0,9459	0,703
17,96	-1,5874	-1,8452
18	0,8097	0,5392
18,04	0,3522	0,068
18,08	1,1011	0,7991
18,12	0,2116	-0,1027
18,16	0,4195	0,0992
18,2	-0,49	-0,8118
18,24	0,0536	-0,262
18,28	0,5183	0,2128
18,32	0,5635	0,2725
18,36	0,6324	0,3613
18,4	-1,0384	-1,2943
18,44	-0,3208	-0,5619
t	f	y
18,48	-0,5343	-0,7594
18,52	-0,4883	-0,7122
18,56	0,0306	-0,1982
18,6	0,6631	0,4299
18,64	1,0325	0,8004
18,68	0,4132	0,1829
18,72	0,2254	-0,0201
18,76	-0,3308	-0,603
18,8	0,3796	0,0775
18,84	-0,2098	-0,5404
18,88	-0,0423	-0,3927
18,92	0,0758	-0,282
18,96	-0,8735	-1,2369
19	1,1651	0,792
19,04	0,5839	0,1985
19,08	-0,1423	-0,5362
19,12	0,0172	-0,3722
19,16	-0,6408	-1,0169
19,2	0,6716	0,3025
19,24	0,3268	-0,044
19,28	-1,1581	-1,5253
19,32	-0,2294	-0,5873
19,36	-0,0676	-0,4163
19,4	2,0294	1,6901
19,44	0,0589	-0,264
19,48	0,1636	-0,1363
19,52	0,1361	-0,1494
19,56	0,2982	0,0094
19,6	-0,8971	-1,1984
19,64	-0,4145	-0,7222
19,68	0,7438	0,4389	0,6136	0,315
19,76	-0,7278	-1,0248
19,8	-0,0942	-0,3906
19,84	1,1761	0,8808
19,88	-0,3177	-0,6193
19,92	0,2286	-0,0832
19,96	1,1037	0,7798
20	0,3152	-0,0232
