Исходные данные для расчета
а) Номинальная мощность передатчика ЦС Рн
выбирается по последней цифре зачетной книжки из таблицы 1;
б) Средняя рабочая частота f также выбирается по
последней цифре зачетной книжки из таблицы 1;
в) Высота приемной антенны h2 также
выбирается по последней цифре зачетной книжки из таблицы 1;
г) Требуемая напряжённость поля сигнала в
пункте приёма АС Ес также выбирается по последней
цифре зачётной книжки из таблицы 1;
Таблица 1 - Зависимость варианта от последней
цифры зачетной книжки
|
Последняя
цифра зач. книжки
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
0
|
|
Рн,
Вт
|
5
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
|
f, МГц
|
1800
|
1700
|
1500
|
900
|
850
|
800
|
750
|
400
|
350
|
300
|
|
h2, м
|
1,0
|
1,1
|
1,2
|
1,3
|
1,4
|
1,0
|
1,1
|
1,2
|
1,3
|
1,4
|
|
Ес,
дБ
|
35
|
36
|
37
|
38
|
39
|
40
|
41
|
42
|
44
|
д) Рельеф местности в зоне обслуживания Dh
системы подвижной радиосвязи определяется по предпоследней цифре
зачетной книжки из таблицы 2;
передающая антенна высота радиус
Таблица 2 - Зависимость варианта от
предпоследней цифры зачетной книжки
|
Предпоследняя
цифра зачетной книжки
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
0
|
|
Рельеф
местн
|
Dh1,м
|
10
|
13
|
15
|
17
|
10
|
12
|
16
|
18
|
14
|
12
|
|
изменяется
от Dh1 до Dh2
|
Dh2,м
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
55
|
60
|
65
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
е) Затухание в фильтрах и антенных
разделителях Вф=9 дБ;
ж) Усиление передающей и приемной антенн ЦС и
АС Ду выбирается из таблицы 3;
Таблица 3 - Параметры антенн
|
Тип
антенны
|
QЕ, °
|
КУ,
ДУ, дБ
|
|
1
Полуволновой вибратор
|
360
|
0
|
|
2
Волновой вибратор
|
180
|
1,6
|
|
3
Четвертьволновой штырь с противовесом типа «Зонтик»
|
180
|
0
|
|
4
Полуволновой шунтовой вибратор
|
360
|
0
|
|
5
Четвертьволновой штырь на идеально проводящей земле
|
360
|
3,0
|
|
6
Семиэлементная антенна типа «Волновой канал»
|
55
|
8,0
|
|
7
Четырёхэтажная антенна из волновых вибраторов типа «Алтай»
|
60
|
7,3
|
|
8
То же, двухэтажная
|
70
|
3,6
|
2
Порядок расчета максимального расстояния между ЦС и подвижной АС (Радиус зоны
1)
Задаемся высотами антенны ЦС:
1=30,
50, 70, 100, 150, 200, 300 м.
Определим затухание фидера для всех высот антенн
ЦС
где lф - длина
фидера, м;
a - погонное затухание, дБ/м.
Для чего из таблицы 4 выбираем кабель,
работающий на заданной частоте, и определяем его затухание.
Занесем полученные данные из п. 2.2 в таблицу 5.
Таблица 5 - Оформление выходных данных
|
Высота
передающей антенны, h1, м.
|
Затухание
фидера, a*lф, дБ.
|
|
30
|
1,29
|
|
50
|
2,15
|
|
70
|
3,01
|
|
100
|
4,3
|
|
150
|
6,45
|
|
200
|
8,6
|
|
300
|
12,9
|
Рассчитаем Вр.н -
поправку, которая учитывает отличие номинальной мощности передатчика от
мощности 1кВт, по формуле
Рассчитаем Вh2 - поправку,
учитывающую высоту приемной антенны отличную от 1,5 м, по формуле
Вh2=10lg(1.5/h2)=10lg(1.5/1.4)=0,293
где h2 -высота
приемной антенны АС.
Определим Врел -
поправку, учитывающую рельеф местности следующим образом. График для
определения поправки, учитывающую рельеф местности, приведен на рис. 1

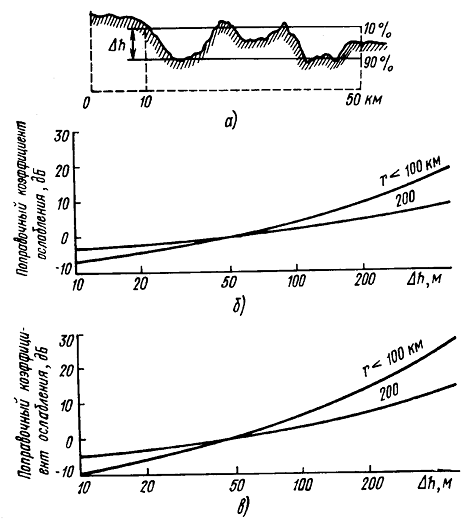

Рисунок 1. График для определения
поправки, учитывающей рельеф местности
Коэффициент Врел
определим как среднее арифметическое значений, полученным по графикам рисунков
1б и 1в. В нашем случае при
, она составит:
Врел=-7 дБ
Определим напряженность поля,
реально реально создаваемое передающей станцией ЦС в пункте приема АС по
основной расчетной формуле:
Расчет провести для всех высот
передающей антенны ЦС и результаты свести в таблицу 6.
Таблица 6. Напряженность поля и дальность связи,
при всех значениях высоты передающей антенны.
|
Высота
передающей антенны h1, м.
|
Напряженность
поля в пункте приема Е, дБ.
|
Ожидаемая
дальность связи r, км.
|
|
30
|
60,59
|
3,2
|
|
50
|
61,4
|
3,5
|
|
70
|
62,3
|
3,8
|
|
100
|
63,6
|
4,4
|
|
150
|
65,7
|
4,6
|
|
200
|
67,9
|
5
|
|
300
|
72,2
|
4,4
|
По графику на рис.2, определим ожидаемую
дальность связи при рассчитанных напряженностей поля, при различных высотах
передающей антенны ЦС.

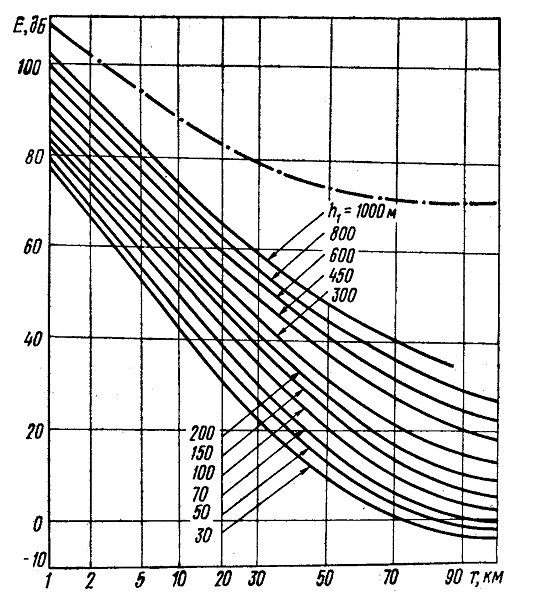

Рисунок 2 - Кривые для определения дальности
связи
Полученные результаты занесем в таблицу 6.
Задаваясь различными значениями высоты подвеса
антенны мы определили значения дальности связи для всех высот. Исходя из
полученных значений, выбрали оптимальную высоту подвеса антенны h1
=100 м., т.к. при этом обеспечивается наибольшая дальность связи равная r
=3,7 км.
км.
Расчёт радиуса зоны 2 (при связи ЦС с БС или
стационарной АС)
Расчёт ведём, учитывая, что напряжённость поля Ес2
в пункте приёма на 9 дБ меньше, чем в зоне 1.
;
дБ.
По графику на рис.2 определяем
дальность связи для зоны 2
км.
Определим ширину H зоны 2 как
разность между дальностью связи в зоне 2 и зоне 1.
км.
Вывод:
В данной расчетно-графической работе проведены
расчеты максимального расстояния между ЦС и подвижной АС (Радиус зоны 1). При
условии что высота передающей антенны не задана, мы задавались различными
высотами антенн, чтобы определить радиус обслуживания с тем, чтобы выбрать
подходящий вариант размещения ЦС с учетом местных условий. Провели расчет
радиуса зоны 2 (при связи ЦС с БС или стационарной АС)
