Разработка измерительного канала с преобразователем перемещения

Министерство образования и науки

МОЛОДЕЖИ И СПОРТА УКРАИНЫ

Донбасская государственная машиностроительная академия

Кафедра “Aавтоматизация производственных процессов”







Лабораторно-практическая работа

по дисциплине

“Метрология, технологические измерения и приборы”




Выполнил:

ст.гр. АПП-10-2

Гридчин Р.В.

Проверил:

Гущин О.В.



Краматорск 2012

Разработать измерительный канал с преобразователем перемещения - код для ротационного фотоэлектрического датчика Д, обеспечивающего контроль параметров движения рабочего органа Р0 по координатам положения и скорости.






Кинематическая схема

Вариант

h

Umax

Lк

T0

Sв

Dc

18

0,005

4,5

4

10

1000


При разработке измерительного канала не обходимо решить следующие задачи:

.        Определить необходимый коэффициент датчика для контроля положения из контроля скорости.

NДИ - ?

NДС - ?

.        Построить разрядную сетку преобразователя.

.        Разработать функциональную схему преобразователя последовательных импульсов в код.

Решение

.        Определим необходимое разрешение датчика по углу поворота для заданной цены одной дискреты.

измерительный канал преобразователь датчик

NДИ = Sв/n = 10/0.005 = 2000 дискрет/оборот

2.       Определим максимальное значение кода положения при перемещении по координате.

NL = Lk/n = 1000/0.005 = 2105 дискрет/оборот

.        Определим необходимую разрядность кода положения NL.

ns = log 2 NL = log 2 (2105)  17 разрядов

Информация о скорости создается путем цифрового дифференцирования кода положения за период дискретности T0.

NV =NL(i) - NL(i-1) = Nд (nT0)

 - скорость вращения датчика (об/с)


.        Определим требуемое значение разрешения датчика на один оборот в заданном диапазоне для контроля скорости.

NДС = 1/ nminT0 = DC/ nmaxT0 = SB DC/Vmax = 10*1000*10-360/4,51010-3 =

= 13333,3 дискрет/оборот

5.       Определим количество разрядов для представления кода скорости.

nV = log 2 DC = log 2 1000 = 10 разрядов

6.       Выбираем датчик для определения положения и скорости.

Датчик должен удовлетворять двум требованиям:

обеспечить разрешение 2000 дискрет/оборот при измерении положения;

15000 дискрет/оборот при измерении скорости.

.        Определим необходимую степень кратности разрешения для датчика скорости (относительно NДИ).

k = log 2 (NДС/ NДИ) = log 2 (15000/2000)  2,8.

Принимаем k=4, так как при таком значении k можно легко построить измерительный канал на базе одного датчика, положив:

ND = 24 NДИ = 24  2000 = 32000 дискрет/оборот

NDC = 22  ND = 22  32000 = 128000 дискрет/оборот

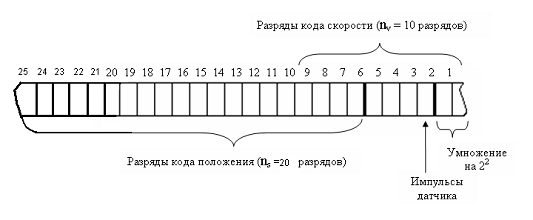

Разрядная сетка при такой организации канала будет иметь вид, как показано на рисунке 5.



Разрядная сетка измерительного канала


Вариант схемы преобразования сигналов датчика

Из датчика выводятся 4 последовательности импульсов:  и  - прямые сигналы sin и cos;  и  - инверсные сигналы sin и cos.
