Организация тушения пожаров и проведение аварийно-спасательных работ в Новосибирском художественном музее

Содержание



Введение

1. Обзор состояния пожарной безопасности в музеях РФ

1.1 Анализ причин пожаров в местах с массовым пребыванием людей

2. Оперативно-тактическая характеристика Новосибирского Художественного музея

2.1 Общаяхарактеристика объекта

2.2 Данные о пожарной нагрузке

2.3 Система противопожарной защиты

2.4 Тактико-технические характеристики систем пожаротушения на объекте

3. Нормативно-правовое обеспечение пожарозащиты в Местах с массовым скоплением людей

4. Разработка документов предварительного Планирования

4.1 Расчет сил и средств при тушении пожара в выставочном зале на втором этаже музея. (Вариант 1)

4.2 Расчет сил и средств при тушении пожара кабинете на первом этаже музея

5. Предложения по обеспечению пожарной безопасности и организации проведения аварийно спасательных работ

6. Обоснование выбранных способов, методов спасения людей и проведения АСР

7. Выбор и обоснование системы тушения

8. Оценка экономического эффекта от внедрения предлагаемой системы

9. Разработать инструкцию по действиям в случае пожара

9.1 Инструкция о действиях персонала при обнаружении пожара

9.2 Организация взаимодействия подразделений пожарной охраны со службами жизнеобеспечения объекта и города (района)

Заключение

Испольчуемая литература

Введение

Актуальность проблем пожарной безопасности в учреждениях культуры не подвергается сомнению. Последний пример - пожар во ВнРХЦ им. академика Грабаря, произошедший в Москве 15 июля 2010 г. общее состояние пожарной безопасности в учреждениях культуры довольно тревожное. для того чтобы убедиться в этом, достаточно посмотреть предписания государственного пожарного надзора хотя бы по крупнейшим музеям страны.

В наше время стремительного технического прогресса, противопожарная безопасность является весьма актуальной. Электроника и разнообразная бытовая техника - это начинка практически любого помещения. Так как все эти элементы являются потенциально пожароопасными, то и наличие в любом помещении пожарного оборудования является обязательным а не слепым следованием букве закона о пожарной безопасности.

Противопожарное оборудование - это обширный перечень приспособлений и агрегатов, от простейших бытовых огнетушителей до пожарной специальной техники.

Базовая задача противопожарного оборудования - минимизация последствий возгорания. В идеале, с помощью пожарного оборудования, очаг возгорания должен быть потушен еще до приезда пожарного расчета. Вот почему важнейшую роль в этом играет грамотное размещение, качество и производительность работы пожарного оборудования.

Пожарное оборудование, необходимо абсолютно в любом помещении, независимо от его площади и цели использования - огнетушитель. Огнетушитель крайне эффективен в первые минуты пожара. Огнетушители выпускаются трех классов. Каждый тип огнетушителя используется в зависимости от класса пожара и площади помещения.

пожарная безопасность музей

Порошковый огнетушитель - это самое востребованное пожарное оборудование, применяемое при тушении пожаров классов А, В, С. Отличается экономичностью за счет возможности перезарядки, а также небольшой ценой.

Воздушно-пенный огнетушитель - это противопожарное оборудование, пользующееся спросом по большей части для размещения в общественных зданиях. Компактные размеры и возможность перезарядки делают этот тип огнетушителя практически универсальным, ведь он как и порошковый, применяется для тушения пожаров класса А и B.

Углекислотный огнетушитель - огнетушитель, подходящий для использования на значительной площади возгорания. Отличается быстротой приведения в готовность, а к тому же не оставляет следов после тушения пожаров.

Пожарное оборудование - это не единственное, что может помочь в ликвидации пожара. Оптимальная эффективность достигается при осуществлении комплексного подхода к решению вопроса противопожарной защиты. Кроме обязательных огнетушителей, крайне желательно оборудовать помещение системами дымоудаления, вспомогательным инвентарем и СИЗ органов дыхания, а также системами контроля.

Все противопожарное оборудования должно быть снабжено сертификатами, которые подтверждают качество и работоспособность оборудования. За неимением сертификата, противопожарное оборудование, независимо от его эффективности или инновационности, к использованию запрещено.

Тема моей дипломной работы "Организация тушения пожаров и проведение аварийно спасательных работ в Новосибирском художественном музее". Здание было построено в 1926 г. архитектором А.Д. Крячковым как здание Сибревкома. С 1982 года в здании бывшего Сибревкома размешен Новосибирский Государственный художественный музей, здание является памятником архитектуры республиканского значения. Данный объект относиться к местам массового скопления людей. Здание 3-х этажное "Н" образной формы с подвальным этажом и чердаком. Общая площадь которого составляет 2750 м².

Для хранения, выставки картин выставочные залы оснащены пристенными стеллажами. Горючая загрузка составляет, примерно, 60 - 70% кг/м². Расстановка экспонатов в подвале здания производится линейно-групповым методом. Горючая загрузка составляет, примерно, 100 кг/м².

В целях предупреждения пожара во всех пожароопасных помещениях установлены дымовые пожарные извещатели ИП212-41М, тепловые ИП103-3-2А-1М, МАК-1ИБ. В здании предусмотрена система оповещения 3-го типа, состоящая из речевого автоматического и светового (табло "ВЫХОД") оповещения (включение осуществляется в пульте охраны).

Установки автоматического пожаротушения отсутствуют. Системы дымо удаления нет, аварийное освещение отсутствует, что на мой взгляд весьма необходимо для сооружения культурно массового типа. Потому что приоритетной задачей безусловно является эвакуация и спасение людей, но также и спасение культурного наследия России. Что предусматривает применение новейших разработок в области пожаротушения и пожарозащиты.

Цель дипломного проекта: “Определение наиболее эффективного способа тушения пожаров и технического оснащения здания противопожарными системами и средствами тушения "Новосибирского Государственного художественного музея.

Основными задачами дипломного проекта являются:

. Анализ причин пожаров в местах с массовым пребыванием людей

. Разработка вариантов тушения пожара.

. Определение оптимального варианта тушения пожара с применением современного оборудования и средств тушения пожара.

. Проведение АСР.

1. Обзор состояния пожарной безопасности в музеях РФ



1.1 Анализ причин пожаров в местах с массовым пребыванием людей

В соответствии с документами по пожарной безопасности к объектам с массовым пребыванием людей относятся общественные здания и сооружения, в которых одновременно может находиться 50 и более человек, а к помещениям с массовым пребыванием людей - помещения площадью 50 м² и более с плотностью постоянно или временно находящихся в них людей более 1 чел. на 1 м². К ним относятся театры, кинотеатры, клубы, концертные залы, учебные заведения, дворцы культуры, общежития, торговые учреждения, административные здания, больницы, выставки, музеи.

Высота помещений в зданиях с массовым пребыванием людей варьируется от 3 до 30 м и более.

Коридоры в зданиях с массовым пребыванием людей являются основными горизонтальными коммуникациями, обеспечивающими связь между помещениями в пределах этажа, а также путями движения из помещений к лестницам.

Минимальная ширина коридоров для массового движения принимается 1,5 м (в чистоте) и второстепенных (при длине 10 м) 1,25 м. Коридоры, в которые выходят двери учебных помещений, устраиваются шириной не менее 1,8 м с открывающими дверями в коридор.

В качестве вертикальных коммуникаций в зданиях с массовым пребыванием людей применяются лестницы, подъемники периодического и непрерывного действия, пассажирские и грузовые лифты и эскалаторы.

Здания с массовым пребыванием людей становятся в последнее время объектами террористических атак - атака на здания-близнецы в США, взрывы в кафе, клубах и т.д. Взрывы часто сопровождаются пожарами.

Каждый объект с массовым пребыванием людей должен иметь систему обеспечения пожарной безопасности, основными целями которой являются предотвращение пожара, безопасность людей и защита имущества при пожаре.

На протяжении последних 5 лет обстановка с пожарами на территории Российской Федерации имеет устойчивую положительную динамику: количество пожаров уменьшилось на 18,4%, число погибших людей - на 24,3%, травмированных - на 1,2%.

Вместе с тем пожары на объектах с массовым пребыванием людей имеют широкий общественный резонанс, к ним привлечено внимание высшего руководства страны.

Несмотря на принимаемые меры защиты таких объектов, в 2009 г. произошло 2 пожара с массовой гибелью (свыше 20 чел.): пожар в клубе "Хромая Лошадь" (г. Пермь) в ночь с 4 на 5 декабря 2009 г., на котором зарегистрировано 95 погибших (с учетом умерших в больнице всего погибло 156 чел.), и пожар в доме-интернате для престарелых в Республике Коми (с. Подъельск), на котором погибло 23 чел.

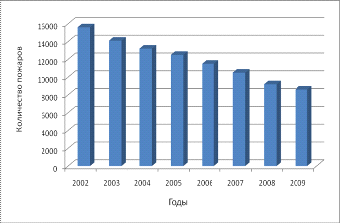

На рис.1 показано, что число пожаров на объектах с массовым пребыванием людей неуклонно снижается начиная с 2002 г.

Рис.1. Динамика количества пожаров на объектах с массовым пребыванием людей за 2002-2009 гг.

Более вариабельная картина наблюдается по показателю "число погибших людей на объектах с массовым пребыванием людей" за тот же период (график.2). Поскольку представленное на рис.2 снижение числа погибших можно объяснить уменьшением числа пожаров (см. рис.1), на рис.3 приведена динамика относительного числа погибших людей в среднем на один пожар. На нем видно, что за исключением достаточно благополучного 2008 г. наблюдается негативная картина повышения доли погибших людей в среднем на один пожар (на объектах с массовым пребыванием людей) с 0,025 в 2002 г. до 0,032 в 2009 г.

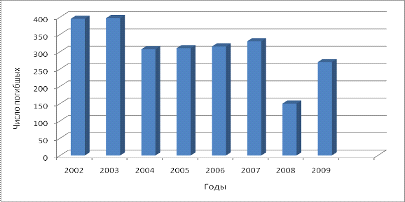

Рис.2. Динамика числа погибших на пожарах (на объектах с массовым пребыванием людей) за 2002-2009 гг.

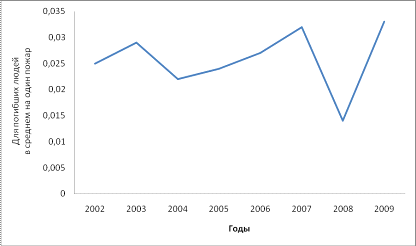

Рис.3. Динамика относительного числа погибших людей в среднем на один пожар за 2002-2009 гг.

В 2009 г. на объектах с массовым пребыванием людей было зафиксировано 8 516 пожаров, на которых зарегистрировано погибших - 274 чел., получивших травмы - 461 чел.

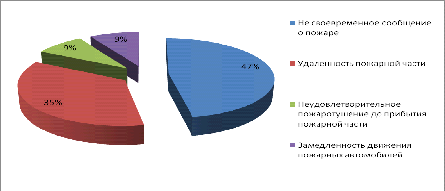

На рис.4 представлена структура групп причин, способствовавших развитию пожара и гибели людей на пожарах.

Рис.4. Структура причин, способствовавших развитию пожара и гибели людей на пожарах

Как видно из рис.4, наибольшее внимание для обеспечения защиты объектов с массовым пребыванием людей следует уделять развитию систем раннего сообщения о пожаре и автоматического пожаротушения, оптимизации размещения пожарных частей или их отдельных постов и оптимизации движения пожарных автомобилей к месту пожара.

Снижение количества пожаров, числа погибших и экономических потерь от пожаров в зданиях, сооружениях с массовым пребыванием людей в большой степени зависит от организации наблюдения и контроля за наличием и работоспособностью системы обеспечения пожарной безопасности рассматриваемых объектов (далее - мониторинг обеспечения пожарной безопасности).

Мониторинг обеспечения пожарной безопасности объектов с массовым пребыванием людей как сложная многофункциональная система представляет собой совокупность двух подсистем:

технического мониторинга, осуществляемого с помощью автоматических средств и систем предотвращения и обнаружения пожара;

социального мониторинга, осуществляемого органами государственного пожарного надзора (ГПН), а также экспертными организациями по независимой оценке пожарного риска (аудит пожарной безопасности).

Эффективное функционирование любой социальной системы, в том числе мониторинга, невозможно без четкой правовой регламентации ее деятельности.

Основу законодательного регулирования осуществления технического мониторинга составляет Федеральный закон от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (далее - Технический регламент), в котором систематизированы, выверены и законодательно закреплены конкретные технические требования (вплоть до числовых значений) как к объектам защиты, так и к техническим средствам наблюдения и контроля, а также ГОСТ Р 22.1.12-2005 "Безопасность в ЧС. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования".

На рис.5 представлена типовая структура системы мониторинга и управления инженерными системами зданий и сооружений (СМИС), предусматривающая ее сопряжение с автоматизированной системой единой дежурной диспетчерской службы (ЕДДС) города (района).

При этом основной причиной гибели людей при пожарах на объектах с массовым пребыванием людей зафиксировано отравление токсичными газами и ядовитыми веществами. Следует отметить, что в качестве основных причин, способствовавших развитию пожара и гибели людей на пожарах в учреждениях социального обслуживания населения со стационаром, отмечены следующие: задержка персоналом сообщения о пожаре в пожарную охрану и удаленное расположение пожарной части от объекта пожара.

Пожар представляет собой сложный физико-химический процесс, включающий помимо горения явление массо- и теплообмена, развивающиеся во времени и пространстве. Эти явления взаимосвязаны и характеризуются параметрами пожара: скоростью выгорания, температурой и т.д. и определяются рядом условий, многие из которых носят случайный характер.

Явления массо- и теплообмена называют общими явлениями, характерными для любого пожара независимо от его размера и места возникновения. Только ликвидация горения различными способами может привести к их прекращению.

Опасными факторами пожара (ОФП), воздействующими на людей являются: открытый огонь и искры, повышенная температура окружающей среды, предметов; токсические продукты горения, дым; пониженная концентрация кислорода; падающие части строительных конструкций, агрегатов, установок и опасные факторы взрыва.

К основным причинам возникновения пожаров в местах с массовым пребыванием людей являются:

неосторожность обращения с огнем;

перегрев электробытовых приборов;

перенапряжение электричества;

несоответствие электрической защиты приборов и оборудования действующим нормативам;

выполнение электросварочных и ремонтных работ с нарушением правил пожарной безопасности;

технологические аварии;

поджоги.

К основным источникам возгорания можно отнести:

бытовые источники огня (спички, зажигалки, свечи, сигареты);

неправильная эксплуатация электрических приборов;

разряды статического или атмосферного электричества.

Угрозу жизни и здоровью людей пожар представляет с самой начальной стадии его развития - с момента возникновения источника возгорания и образования продуктов горения любых материалов и веществ (гибель людей, в основном, происходит на ранних стадиях развития пожара преимущественно от удушья. Чаще всего на пожарах погибаю дети, пожилые люди и инвалиды).

В большинстве случаев смерть и травмирование людей происходит вследствие отравления продуктами горения и недостатка кислорода в воздухе помещения, задымление путей эвакуации и потеря видимости. Другими опасными факторами для человека в условиях пожара являются высокая температура, открытый огонь, искры, разрушение строительных конструкций.

В зависимости от конструктивных характеристик пожарной опасности распространение продуктов горения и других опасных факторов пожара происходит:

В помещении:

вследствие лучистого и конвективного теплообмена между источником горения и другим пространством;

по средствам сгораемым веществам и материалам, находящимся в помещении в виде линейного распространения горения;

. В здании:

вследствие распространения продуктов горения из помещения с очагом пожара в другие помещения и на пути эвакуации через щели в ограждающих конструкциях;

переход пламени и продуктов горения через дверные проемы, люки, оконные проемы;

по коммуникациям;

в результате достижения пределов огнестойкости ограждающими и несущими конструкциями и распространение пожара в смежные помещения;

по распространяющим горение строительным конструкциям и содержащимся в них пустотам;

Интенсивность образования и распространения по зданию продуктов горения и других опасных факторов пожара определяются качеством пожарной нагрузки.

Под пожарной нагрузкой понимают количество теплоты, отнесенной к единице поверхности пола, которое может выделиться в помещении или здании при пожаре.

Предотвращение распространения опасных факторов пожара достигается:

предотвращением распространения горения в коммуникациях;

обеспечением необходимых пределов огнестойкости ограждающих и несущих конструкций;

защитой проемов, устройством преград в коммуникациях, заделкой стыков;

использование первичных, автоматических и привозных средств пожаротушения, а также пожарной сигнализации;

устройством противопожарного водопровода;

обеспечением доступа пожарных к возможным очагам пожара.

Для спасения людей в первую очередь стоит выбирать кратчайшие и наиболее безопасные пути.

Способы спасения людей определяются в зависимости от обстановки на пожаре и состояния людей, которые нуждаются в помощи. Основными способами спасения людей являются: самостоятельный выход людей; вывод людей в сопровождении пожарных; вынос людей; спуск спасаемых с высоты. В большинстве случаев, заметив опасность, люди выходят из помещений еще до прибытия пожарных подразделений.

В 2009 г. на объектах с массовым пребыванием людей было зафиксировано 8 516 пожаров, на которых зарегистрировано погибших - 274 чел., получивших травмы - 461 чел.

Все объекты с массовым пребыванием людей можно разделить на группы в соответствии с Федеральным законом от 21 декабря 1994 г. № 69-ФЗ "О пожарной безопасности" и приказом МЧС России от 21 ноября 2008 г. № 714. В табл.1 представлен список групп объектов с массовым пребыванием людей, количество зафиксированных в 2009 г. пожаров, число погибших на них людей и частотность гибели людей (список проранжирован по данному показателю). Жирным шрифтом выделены группы объектов, на которых частотность гибели людей в 2009 г. превысила средний уровень гибели.

Самые крупные пожары в музеях России:

14 мая 2010 года. Пожар уничтожил двухэтажный деревянный дом в деревне Кабона (Ленинградская область), в котором располагались Музей "Дороги жизни" и Музей поэта Александра Прокофьева. В огне погибла вся уникальная экспозиция музея "Дороги жизни".

мая 2010 года. Пожар в доме-музее Паустовского в Тарусе уничтожил жилую половину мемориального здания.

марта 2009 года. Пожар в музее "Брянский лес" (Брянск). В огне погибли четыре диорамы, растения, разные виды чучел животных и птиц.

августа 2009 года. Пожар в музее авиации и космонавтики на Ходынском поле в Москве. Сгорел самолет-экспонат Ил-14.

сентября 2009 года. Пожар в музее истории Новоржевского края (филиал Псковского музея-заповедника). От огня пострадали 122 картины.

февраля 2008 года. Пожар на территории музея-заповедника "Царицыно". Площадь пожара составила 500 квадратных метров.

декабря 2008 года. Пожар в доме-музее Сандры Курлиной в центре Самары. Площадь возгорания составила 250 квадратных метров.

июля 2007. Пожар в музее Восковых фигур на территории Аничкова дворца (Санкт-Петербург). Сгорели строительные конструкции павильона и восковые фигуры.

июля 2006 года. Пожар в музее-усадьбе Федора Тютчева в селе Мураново (Московская область). Коллекцию удалось вовремя вынести из горящего здания. Здание серьезно пострадало.

2. Оперативно-тактическая характеристика Новосибирского Художественного музея

2.1 Общаяхарактеристика объекта

А) Функциональное назначение объекта - Культурное учреждение;

Здание музея Н-образной формы, разделено на три части:

- часть:

в подвале - складские помещения, помещения детской изостудии, выставочные залы, административно-бытовые помещения;

на 1-ом этаже - административно-бытовые помещения;

на 2-ом этаже - выставочные залы;

на 3-м этаже - выставочные залы.

- часть:

в подвале - административно-бытовые помещения, выставочные залы, электрощитовая, венткамера;

на 1-ом этаже - административно-бытовые помещения, склады хранения экспозиций, выставочные залы;

на 2-ом этаже - административно-бытовые помещения, выставочные залы, актовый зал, склады;

на 3-м этаже - административно-бытовые помещения, выставочные залы.

- часть:

в подвале - административно-бытовые помещения, склады, электрощитовая;

на 1-ом этаже - складские помещения;

на 2-ом этаже - складские помещения;

на 3-м этаже - выставочные залы.

Б) Площадь здания:

часть - 1400 м², (размер в плане - 70 × 20 м.);

часть - 550 м², (размер в плане - 50 × 11м.);

часть - 800 м², (размер в плане - 50 × 16 м.).

В) Степень огнестойкости здания:

часть - III;

часть - II;

часть - II.

Г) Этажность здания - 3-х этажное с подвальным этажом и чердаком;

Перекрытия:

- часть: надподвальноежелезобетонное, между этажами деревянные;

- часть: железобетонные;

- часть: железобетонные.

Перегородки:

- часть: деревянные;

- часть: кирпичные;

- часть: кирпичные.



2.2 Данные о пожарной нагрузке

Для хранения, выставки картин выставочные залы оснащены пристенными стеллажами. Горючая загрузка составляет, примерно, 60 - 70 кг/м². Расстановка экспонатов в подвале здания производится линейно-групповым методом. Горючая загрузка составляет, примерно, 100 кг/м².



2.3 Система противопожарной защиты

А) Пожарная сигнализация

В целях предупреждения пожара во всех пожароопасных помещениях установлены дымовые пожарные извещатели ИП212-41М, тепловые ИП103-3-2А-1М, МАК-1ИБ.

Все приборы установлены в помещении охраны с круглосуточным пребыванием персонала, расположенной на первом этаже у главного входа здания (со стороны Красного проспекта).

Б) Оповещение о пожаре

В здании предусмотрена система оповещения 3-го типа, состоящая из речевого автоматического и светового (табло "ВЫХОД") оповещения (включение осуществляется в пульте охраны).

В) Автоматическое пожаротушение

Установки автоматического пожаротушения отсутствуют.

Г) Дымоудаление.

Отсутствует

Д) Вентиляция

В помещениях музея по Красному проспекту - естественная, в части здания по ул. Свердлова - приточно-вытяжная, отключающее устройство расположено в венткамере в подвале.

Е) Отопление

Центральное, водяное.

Ж) Электроснабжение

Напряжение силовой сети ~ 380 В.

Напряжение рабочего освещения ~ 380/220 В.

Аварийное освещение - отсутствует.

Электрощитовая для отключения части здания расположенного по Красному проспекту находится на первом этаже у лестничной клетки №1.

Электрощитовая для отключения части здания расположенного по ул. Свердлова находится в подвале у входа №9.

Общее отключение электроэнергии производится в подвале в части здания №3.

З) Противопожарное водоснабжение

Наружное: обеспечивается от 2-х пожарных гидрантов (ПГ),расположенных по внешнему периметру здания на кольцевом водопроводе ø 300 мм и 1-го ПГ на кольцевом водопроводе ø 400 мм.

ПГ - 22 - на расстоянии 60 метров с северо-восточной стороны здания;

ПГ - 18 - на расстоянии 80 метров с юго-восточной стороны здания;

ПГ - 6 - на расстоянии 130 метров с северо-западной стороны здания.

Водоотдача кольцевого противопожарного водопровода ø 300 мм при напоре воды в водопроводной сети 10 м составляет 115 л/с;

Водоотдача кольцевого противопожарного водопровода ø 400 мм при напоре воды в водопроводной сети 10 м составляет более 130 л/с.

Внутреннее: обеспечивается от пожарных кранов (ПК), расположенных на каждом этаже

-й этаж - 7 ПК;

-й этаж - 7 ПК;

-й этаж - 7 ПК.



2.4 Тактико-технические характеристики систем пожаротушения на объекте

1)      Извещатель дымовой ИП 212-41М (ДИП-41М)

Извещатель ИП 212-41М может применяться в школах, детских садах, медицинских учреждениях, торговых центрах и т.д. Дымовой датчик предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях.

Назначение:

Извещатель пожарный оптико-электронный дымовой ИП 212-41М предназначен для обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений.

Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Извещатель ИП 212-41М предназначен для круглосуточной и непрерывной работы со следующими приборами:

пультом приемно-контрольным ППК-2 ТУ еУ2.407.003;

прибором приемно-контрольным пожарным ППКОПО 51-4-1

ТУ 25-05.2767-81;

устройством сигнально-пусковым пожарным УСППО 1041-4-1

ТУ 25.0054.002-88;

прибором приемно-контрольным пожарным ППКП 019 20/60 2 (ППС-3)

ТУ 25-7709.001-87;

любыми другими приемно-контрольными устройствами, обеспечивающими напряжение питания в шлейфе в диапазоне от 9 до 30В и воспринимающими извещение "ПОЖАР" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.

Извещатель ИП 212-41М может работать с приборами, имеющими четырехпроводную схему включения. Для этого используются промежуточные устройства согласования УС-01 и оконечные УС-02. Устройства согласования выполнены в корпусе штатной розетки извещателя ИП212-41М. Принципиальные схемы устройств УС-01, УС-02 и схемы подключения приведены в приложении 2.

Питание извещателя и передача сигнала "ПОЖАР" осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением на извещателе красного оптического индикатора при его срабатывании.

Не разрешается подключать извещатель к приемно-контрольным приборам и к автономным источникам питания без элементов, ограничивающих ток в режиме "Пожар"до 20 мА.

Принцип работы:

ИП 212-41M извещатель дымовой является оптико-электронным устройством, осуществляющим сигнализацию при появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

Технические характеристики:

Чувствительность извещателя	0,05-0,2 дБ/м
Напряжение питания	9-30 В
Ток потребления в дежурном режиме	не более 0,045 мА
Инерционность срабатывания	не более 9 сек
Допустимый уровень воздействия фоновой освещенности	12000 лк
Допустимая скорость воздушного потока	до 10 м/с
Помехоустойчивость (по ГОСТ Р 53325):
- к наносекундным импульсам напряжения	3 степень
- к электростатическому разряду	3 степень
- к электромагнитному полю	3 степень
Способ защиты от поражения электрическим током	3 класс
Степень защиты оболочки извещателя	IP 30
Габаритные размеры	105х60 мм
Вес извещателя	210 г.
Максимальная относительная влажность	93±1%
Диапазон рабочих температур	-45…+55°С
Средний срок службы	не менее 10 лет

2)      Извещатель пожарный тепловой максимальный ИП 101-01М-А1 (Арго-А1).

Арго-А1 предназначен:

Для передачи сигнала о пожаре приемно-контрольному прибору путем замыкания шлейфа при достижении температуры окружающего воздуха порогового значения.

Особенности Арго-А1:

малое время срабатывания;

температура срабатывания 58°С (соответствует требованиям НПБ 85);

возможность использования с большинством выпускаемых ППКП и ППКОП;

низкое энергопотребление;

современный дизайн корпуса.

Основные характеристики Арго-А1

Индикация:

360-градусный обзор индикатора в горизонтальной плоскости: индикация дежурного режима и режима "Пожар".

Применение Арго-А1:

Извещатель применяется совместно с пожарными приборами:

Луч, Радуга, Радуга-2А и Радуга-4А (через АСБ, АСБ-4);

с приборами управления:

Старт-А, Старт-4А;

с охранно-пожарными приборами:

Нота, Нота-2, Нота-4, Дуэт, Аккорд 1. xx, Аккорд 2. xx, Аккорд-512, Сеть.

Технические характеристики Арго-1:

температура срабатывания58±3°С

напряжение в ШС8 - 30 В

ток потребления

в дежурном режиме, не более

в режиме "Пожар", не более

мкА

мА

диапазон рабочих температур-50. +70°С

3)      Извещатель пожарный тепловой для помещений с взрывоопасной и обычной средой. (ИП 103-4/1ИБ (МАК-1ИБ))

Назначение:

Малогабаритный пожарный извещатель ИП103-4/1 А2 "МАК-1" исп.01 ИБ является тепловым пожарным извещателем порогово-максимального действия, срабатывающим при достижении температуры в защищаемом помещении (54…70)°С и предназначен для противопожарной защиты помещений как с взрывоопасной, так и с обычной средой.

В конструкции извещателя "МАК-1" исп.01 ИБ учтены все требования гл.7.3 ПУЭ-2000 для электрооборудования, находящегося во взрывоопасной зоне и связанного искробезопасными цепями - шлейфами сигнализации с взрывозащищенными приемно-контрольными приборами, имеющими вид взрывозащиты "Искробезопасная электрическая цепь "i", что подтверждается имеющейся на основании извещателя маркировкой по взрывозащите "0ЕхiaIICТ6 Х" и его свидетельством о взрывозащищенности.

Возможности и достоинства:

Извещатель можно включать в шлейфы любых пожарных или охранно-пожарных приемно-контрольных приборов, однако в случае установки извещателей "МАК-1" исп.01 ИБ во взрывоопасных помещениях (зонах) их необходимо включать только в искробезопасные шлейфы сигнализации приемно-контрольных приборов с видом взрывозащиты "Искробезопасная электрическая цепь "i", типа: "Корунд-1ИМ", "Корунд 2/4-CИ", "Корунд 16-СИ", "Корунд 20-СИ" или им аналогичных взрывозащищенных приборов.

Извещатели "МАК-1" исп.01 ИБ многократного действия. В нормальном состоянии контактная система извещателей замкнута. При достижении пороговой температуры контакты извещателя размыкаются, а при снижении температуры от пороговой контакты вновь замыкаются.

Технические характеристики:

Маркировка взрывозащиты0ЕхiaIICТ6 Х

Пороговая температура срабатывания от 54 до 70°С

Инерционность в соответствии с ГОСТ27990-88 и НПБ 85-2000

Максимальный ток, коммутируемый контактом извещателя, не более0,1 А

Диапазон рабочих температур от - 50 до +50°С

Электрическое сопротивление в диапазоне рабочих температур,

не более 0,5 Ом

Площадь, контролируемая одним извещателем соответствует НПБ 88-2000

Габаритные размеры, не более d 55 х 47 мм

Масса, не более0,05 кг

Степень защиты оболочки извещателя по ГОСТ 14254-80IP44

3. Нормативно-правовое обеспечение пожарозащиты в Местах с массовым скоплением людей

В Российской Федерации в условиях низкой технологической дисциплины, хронической нехватки финансовых и материальных ресурсов для поддержания основных фондов в рабочем состоянии возрастает вероятность массовых аварий, техногенных катастроф и других чрезвычайных ситуаций (ЧС). Тенденция в настоящее время такова, что совокупные масштабы прямых и косвенных потерь (людских, экономических, интеллектуальных и др.) от поражающих факторов ЧС природного и техногенного характера с каждым годом возрастают на 10-30% и приближаются к критической отметке. При таких темпах развития ЧС ни одно государство мира, включая Российскую Федерацию, будет не в состоянии самостоятельно их восполнить за счет собственных ресурсов без утраты темпов своего поступательного социально-экономического развития потому, что программы восстановления и реконструкции экономики и инфраструктуры потребуют значительно больше материальных и финансовых средств, чем любые другие программы, делая невозможным реализацию курса устойчивого развития и достижения важнейших национальных целей.

До недавнего времени первостепенное внимание в решении проблем защиты населения и территории от ЧС уделялось оперативному реагированию на их возникновение и первичному жизнеобеспечению населения, что обусловил создание Единой государственной системы предупреждения и действий в чрезвычайных ситуациях (РСЧС), представляющую собой целостную общую модель государственного реагирования на чрезвычайные ситуации.

Эффективность и качество противодействия чрезвычайным ситуациям техногенного и природного характера напрямую зависит от механизма управления данной системой на всех уровнях (от федерального до местного), механизма реализации властных полномочий и от состояния нормативной правовой базы ее функционирования.

Основу законодательства этой сфере составляют Конституция Российской Федерации, Федеральные Законы "О пожарной безопасности", "О защит населения и территорий от чрезвычайных ситуаций природного и техногенного характера", "Об аварийно-спасательных службах и статусе спасателей", "О безопасности опасных производственны объектов", "О гражданской обороне", "О санитарно-эпидемиологическом благополучии населения" и др. В них заложены основы государственной политики области пожарной безопасности, защиты населения и территорий от чрезвычайны ситуаций, промышленной безопасности отрегулированы вопросы снижения рис ков, обусловленных функционированием опасных производственных объектов. Исходя из опыта их реализации, можно сделать важный вывод о том, что правовые нормы, обеспечивающие деятельность взаимоотношения органов государственной власти Российской Федерации, органов местного самоуправления, предприятий и организаций (независимо от организационно - правовой формы и вида деятельности), общественных объединений и граждан в различных условиях (как в повседневных, так и в чрезвычайных при выполнении аварийно - спасательных и других неотложных работ, тушению пожаров, по ликвидации негативных последствий технологических аварий и стихийных бедствий) затрагивают практически все отрасли права: гражданского, административного, трудового, уголовного и др. При этом анализ нормативной правовой базы Российской Федерации вынуждает констатировать, что правовая система недостаточно еще подготовлена к решению проблем ЧС техногенного и природного характера.

В 2010 году большая часть нормотворческой деятельности наряду с другими важными вопросами была направлена на реализацию проводимой в стране реформы по разграничению полномочий между органами государственной власти и местного самоуправления, повышению ответственности федеральных органов исполнительной власти субъектов Российской Федерации в сфере обеспечения пожарной безопасности.

Комитетом Государственной Думы по безопасности проделана значительная работа по принятию ряда федеральных законов, направленных на устранение противоречий и пробелов в законодательстве, регулирующих правоотношения в указанной сфере.

октября 2006 г. Президентом Российской Федерации подписан Федеральный Закон № 172-ФЗ "О внесении изменений в отдельные законодательные акты Российской Федерации по вопросам пожарной безопасности". Законом предусматривается: включение в полномочия федеральных органов государственной власти в области пожарной безопасности решение задач по осуществлению тушения пожаров в населенных пунктах; дополнение состава Федеральной противопожарной службы территориальными подразделениями, предназначенными для тушения и профилактики пожаров в населенных пунктах; установление единой системы организации управления силами и средствами при тушении пожаров на территории Российской Федерации; наделение руководителей организаций обязанностями по созданию и содержанию подразделений пожарной охраны на объектах, входящих в утверждаемый Правительством Российской Федерации перечень объектов, критически важных для национальной безопасности страны, других особо важных пожароопасных объектов, особо ценных объектов культурного наследия России (за исключением объектов, на которых создаются объектовые, специальные и воинские подразделения федеральной противопожарной службы). Кроме того, законопроект установил период реформирования объектовых подразделений Государственной противопожарной службы, созданных на основе договоров с организациями (за исключением организаций, в которых создаются объектовые, специальные и воинские подразделения федеральной противопожарной службы), и порядок финансирования их деятельности в течение этого периода за счет средств организаций. Процесс реформирования предусматривает поэтапное увольнение по истечении срока контракта о службе или достижении предельного возраста нахождения на службе при наличии выслуги лет, дающей право на пенсию лиц рядового и начальствующего состава упомянутых подразделений, а также создание на указанных объектах подразделений пожарной охраны, содержащихся за счет средств организаций - собственников этих объектов. Закон направлен на разграничение ответственности и полномочий в области пожарной безопасности в Российской Федерации между федеральными органами исполнительной власти, органами исполнительной власти субъектов Российской Федерации, организациями - собственниками охраняемых объектов.

декабря 2006 г. Президентом Российской Федерации подписан Федеральный Закон № 206-ФЗ "О внесении изменений в Федеральный закон "О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера". Законом внесены изменения в ст.1, 4.6,11.14,20 и 21 Федерального Закона от 21 декабря 1994 г. № 68-ФЗ "Очрезвычайных ситуаций природного и техногенного характера", которые направлены на повышение защищенности населения от опасностей и угроз различного характера путем своевременного его оповещения и оперативного информирования о чрезвычайных ситуациях, что позволило уточнить:

основные задачи Единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций, организаций в части своевременного информирования населения о чрезвычайных ситуациях в местах массового пребывания людей, определения порядка установки и предоставления участков для установки специализированных технических средств оповещения и информирования населения;

порядок подготовки, методического руководства и контроля за подготовкой населения в области защиты от чрезвычайных ситуаций.

Необходимо отметить, что принятые нормативные правовые акты позволили существенно повысить эффективность защиты населения от ЧС различного характера, в особенности ее реагирующей компоненты, перевести ее управление с ведомственного на правительственный уровень. Выполнение задач в данной сфере перестало быть прерогативой одного федерального министерства. Внимание стало акцентироваться на том, что организация этой защиты и вся полнота ответственности за выполнение возложенных задач лежит на органах исполнительной власти всех уровней, руководителях предприятий и учреждений.

В июне 2006 г. Комитет инициировал постановление Государственной Думы "Об обращении Государственной Думы Федерального Собрания Российской Федерации к Председателю Правительства Российской Федерации М.Е. Фрадкову об ускорении создания общероссийской комплексной системы информирования и оповещения населения в местах массового пребывания людей". По информации Правительства Российской Федерации (№ 2804П-П4 от 28 июля 2006 г.), дополнительно планируется выделение в 2007 г.1 254,9 млн. руб. на финансирование приоритетного проекта программы "Снижение рисков и смягчение последствий чрезвычайных ситуаций природного и техногенного характера в Российской Федерации до 2010 года" Национального центра управления в кризисных ситуациях.

В настоящее время приняты следующие законопроекты.

1. № 245478-4 "О внесении изменений в Федеральный закон "О гражданской обороне" и статью 21 Федерального закона "Об обороне", в котором раскрываются понятия мероприятий гражданской обороны и требований в области гражданской обороны, уточняются основные задачи в области гражданской обороны в рамках ее участия в защите населения, материальных и культурных ценностей от опасностей, возникающих при ведении военных действий или вследствие этих действий, чрезвычайных ситуациях природного и техногенного характера. В законопроекте предлагается уточнить комплекс мер по усилению безопасности жизнедеятельности граждан в условиях угрозы и при возникновении крупномасштабных чрезвычайных ситуаций природного и техногенного характера.

. № 398250-4 "О внесении изменения в Федеральный закон "Об аварийно - спасательных службах и статусе спасателей". Законопроект подготовлен в рамках совершенствования федерального законодательства, затрагивающего сферу деятельности профессиональных аварийно - спасательных служб, профессиональных аварийно-спасательных формирований, созданных органами государственной власти Российской Федерации, органами государственной власти субъектов Российской Федерации, органами местного самоуправления и организациями при проведении работ по ликвидации чрезвычайных ситуаций на объектах и территориях на договорной основе.

. № 409804-4 "О внесении изменений в статьи 14, 15 и 50 Федерального закона "Об общих принципах организации местного самоуправления в Российской Федерации" и статью 19 Федерального закона "О пожарной безопасности". В законопроекте предлагается вопросы по обеспечению первичных мер пожарной безопасности в границах населенных пунктов возложить на органы местного самоуправления муниципального района. В настоящее время эта функция возложена на органы местного самоуправления поселений. Однако из-за отсутствия достаточных финансовых и материальных средств у муниципальных образований - поселений возникают трудности в осуществлении указанных полномочий. Закрепление обязанности по обеспечению первичных мер пожарной безопасности за муниципальными районами, обладающими большими по сравнению с сельскими поселениями финансовыми и материальными ресурсами, позволит существенно снизить риск возникновения пожаров и гибели людей. Кроме того, предлагается урегулировать вопрос обеспечения первичных мер пожарной безопасности за границами населенных пунктов, но в границах поселений. В настоящее время данный вопрос не отнесен ни к полномочиям Российской Федерации, ни к полномочиям субъектов Российской Федерации, ни к полномочиям муниципальных образований

4. Разработка документов предварительного Планирования

4.1 Расчет сил и средств при тушении пожара в выставочном зале на втором этаже музея. (Вариант 1)

Пожар возник в выставочном зале размером 22х7 метров на втором этаже.

Линейная скорость для библиотеки, книгохранилища, архивохранилища принимается 0,51,0

Vлин. = 1 м/мин

Расчетная интенсивность подачи воды для культурно-зрелищные учреждения (театры, кинотеатры, клубы, дворцы культуры) для зрелищного зала принимается 0,15 (л/м2с)

Jтр. = 0,15 (л/м2с)

1.       Определение времени свободного развития горения (Тсв.):

Тсв. =Тд. с. +Тсб. +Тсл. +Тб. р.

где Тсв. - время свободного развития пожара;

Тд. с - время до сообщения - 3 мин;

Тсб. - время сбора и выезда - 1 мин;

Тсл. - время следования - 2 мин; (Тсл_. = S 60/V = 1 × 60/40 = 1,5 мин);

Тб. р. - время боевого развертывания - 3 мин.

Тсв. =3+1+2+3 = 9мин., Тсв. = 9мин.

2.       Определение пути пройденного огнем (L):

Так как Тсв. ≤10 мин., то

L=0,5Vл Тсв.;

Vл - линейная скорость распространения

L=0,51 9 = 4,5м.;

Учитывая, что размеры помещения 22х7 метров, перегородки деревянные, оштукатуренные с пределом огнестойкости 0,25ч, а расчетный путь, пройденный огнем, составил 6м, то на момент введения первого ствола огонь достигнет стен помещения и пожар примет прямоугольную форму:

Sп = a n L

a - ширина помещения (здания), [м];

n - число сторон распространения горения (чаще всего "n" равно единице или двум).

Sп = 7 1 6 = 42 кв. м.

Sп = 42 кв. м.

3.       Определение площади тушения (Sтуш):

Sтуш. = n a h

Sтуш = 175=35

Sтуш = 35 кв. м.

4.       Определение требуемого расхода воды на тушение (Qтр. туш.):

Qтр. туш. = Sтуш. Iтр. туш.

Iтр. туш. =0,15л/ (кв. мс)

Qтр. туш. =35кв. м.0,15л/ (кв. м*с) = 5,25 л/с

Qтр. туш. = 5,25 л/с

5.       Определение требуемого расхода воды на защиту (Qтр. защ.)

Qтр. защ. =Nст. защQст. защ.

Nст. защ. принимаем из расчета 1 РСК-50 на защиту соседних помещений второго этажа, 1 РСК-50 на защиту помещений на первом этаже, 1 РСК-50 на защиту помещений третьего этажа, 1 РСК-50 на защиту чердака, 1 РСК-50 на проверку подвала.

Nст. защ. = 5 РСК-50

Qтр. защ. = 55,25 = 52,5 л/c

Qтр. защ. = 26,25 л/с

Nст. =Nст. туш. + Nст. защ.

Nст. туш. =Qтр. туш. /Qств.

Nст. туш. = 5,25/7 = 0,75

Nст. туш. = 1 РС-70 + 1 РСК-50

Nст. =Nст. туш. А + Nст. туш. Б + Nст. защ. Б =1+1+5=7 стволов

Nст. = 7

Qф. =Nст. туш. Qств.

Qф. =63,5л/с + 17л/с = 28 л/с

Qф. = 28 л/с

7.       Определение водоотдачи водопроводной сети:

Пожарный гидрант ПГ-18 К-300 при напоре в водопроводной сети 1атм. обеспечивает водоотдачу более 115 л/с, следовательно, её будет достаточно для работы 6 стволов РСК-50, 1 ствола РС-70

.        Определение предельного расстояния подачи огнетушащих веществ:

Lпред. = ( (Ннас. - (Нраз. + - Zмест. + - Zств.) / (SQ²)) (20/1,2)пред. = ( (90- (40+0+6) /0,01511,1²) (20/1,2) =270,65 м

Учитывая, что ПГ расположены на расстоянии от 60м до 120м от музея, их использование возможно.

.        Определение требуемого количества личного состава (Nл/с):

Nл/с= 3Nгдзс + Nп. б. + Np + Nсв. + Nрезерв+Nац?

Nгдзс принимаем из расчета - два звена ГДЗС подают стволы на тушение пожара и занимается эвакуацией людей, одно звено ГДЗС подаёт ствол на защиту смежных помещений второго этажа, одно звено ГДЗС на эвакуацию людей и защиту первого этажа, одно звено ГДЗС на защиту помещений третьего этажа и эвакуацию людей с этажа, одно звено ГДЗС на защиту чердака, одно звено ГДЗС на проверку подвала, то общее число звеньев ГДЗС составляет 7 звеньев.

Nп. б. =Nгдзс=7 чел.

Nр. принимаем из расчета количества установленных разветвлений, т.е.3 чел.св. принимаем из расчета количества боевых участков, т.е.3 чел.

Nрезерв. принимаем из расчета на 3 работающих звена - одно резервное звено, в качестве третьего резервного звена принимается одно звено ГДЗС АГДЗС.

Nличный состав=3чел.7зв. + 7чел. + 3чел. + 3чел. + 23чел+. = 40 чел.

Nличный состав = 40 чел.

10.     определение требуемого количества отделений и номера вызова (Nотд. и Номер вызова):

Nотд=Nл/с /4чел.отд= 40 чел. /4чел. = 10

Nотд=10 отделений.

Определяем ранг пожара (номер вызова)

"Расписанием выезда…" привлечение 10-ти отделений на основных пожарных автомобилях предусмотрено по вызову № 3. С учетом создания резервных звеньев ГДЗС дополнительно привлекается АГДЗС с 2-мя отделениями ГДЗС.

Вывод:

Сил и средств, привлекаемых для тушения данного пожара достаточно по вызову № 3.

Для выполнения специальных работ на пожаре привлекаются АСО, АЛ (АКП), АСМ, АПКС службы жизнеобеспечения города и объекта.

Организация тушения пожара подразделениями пожарной охраны.

Время от начала развития пожара, мин.	Возможная обстановка пожара	QТР Л/С		Введено приборов на тушение и защиту						Qф Л/С	Рекомендации РТП
				РС-50	РС-70		ПЛС		ГПС, СВП и т.д.
1	2	3	4			5	6	7		8	9
Ч+15	Горит выставочный зал. Площадь пожара -  98 м2 Площадь тушения -  70 м2 На пожар прибыл караул ПЧ-1	28	1			1	-	-		10,5	1. АЦ 1-го отделения к главному выходу, звено ГДЗС со стволом "Б" в разведку, эвакуация людей и материальных ценностей со второго этажа. Установить связь с администрацией объекта, принять меры к отключению эл. энергии и системы вентиляции здания, принять меры к предотвращению паники. 2. АЦ 2-го отделения на ПГ-18 проложить магистральную линию к главному входу, установить разветвление №1, звеном ГДЗС подать ствол "А" от разветвления по лестничной клетке №1 на тушение второго этажа, заниматься эвакуацией людей и материальных ценностей.
Ч+16	1-ое прибывшее подразделение	28	1			-	-	-		14	АЦ в резерв. Звеном ГДЗС от разветвления №1 по лестничной клетке №1 подать ствол "Б" на защиту помещений третьего этажа. Проверить помещения на наличие людей.
Ч+17	2-ое прибывшее подразделение	28	1			-	-	-		17,5	АЦ в резерв, личному составу от АЦ второго отделения ПЧ-1 проложить вторую магистральную линию к входу №3, установить разветвление №2, звеном ГДЗС подать ствол "Б" от разветвления №2 на защиту помещений первого этажа. Проверить помещения на наличие людей.
Ч+19	3-е прибывшее подразделение	28	1			-	-	-		21	АЦ в резерв. Личному составузвеном ГГДЗС от разветвления №2 через вход №3 по лестничной клетке №3 подать ствол "Б" на защиту чердака.
Ч+20	4-ое прибывшее подразделение	28	1			-	-	-		24,5	АЦ в резерв. Звеном ГДЗС от разветвления №2 через вход №3 по лестничной клетке №3 подать ствол "Б" на тушение второго этажа. Проверить помещения на наличие людей.
Ч+22	5-ое прибывшее подразделение	28	1			-	-	-		28	АЦ установить на ПГ-22, проложить магистральную линию к главному входу. От разветвления №3 через вход №5звеном ГДЗС подать ствол "Б" на защиту подвала. Проверить помещения на наличие людей.
Ч+22	6-ое прибывшее подразделение	28	-			-	-	-		28	АЦ в резерв. Личный состав создает резервное звено ГДЗС и действует по распоряжению РТП.
Ч+25	7-ое прибывшее подразделение и АГДЗС	28	-			-	-	-		28	АЦ в резерв. Личный состав создает резервное звено ГДЗС и действует по распоряжению РТП. Боевой расчет АГДЗС создает 2 резервных звена ГДЗС, и действует по распоряжению РТП.
Ч+26	8-ое прибывшее подразделение	28	-			-	-	-		28	АЦ в резерв. Личный состав создает резервное звено ГДЗС и действует по распоряжению РТП.

Для выполнения специальных работ на пожаре привлекаются: АСО, АЛ (АКП), АСМ, АП

Организация тушения пожара обслуживающим персоналом до прибытия пожарных подразделений План действий персонала при возникновении пожара

п/п	Наименование действий	Порядок и последовательность действий	Ответственный исполнитель
1	2	3	4
1	Сообщение о пожаре	При обнаружении пожара или его признаков немедленно сообщить по телефону 01 в пожарную охрану, сообщить адрес, место возникновения пожара и свою фамилию. Оповестить весь персонал и посетителей, поставить в известность руководство.	Первый заметивший или обнаруживший пожар
2	Эвакуация людей, порядок эвакуации при различных вариантах	Все люди должны выводиться наружу через коридоры и выходы, согласно плану эвакуации, немедленно при обнаружении пожара. В первую очередь эвакуируются те, кому непосредственно угрожает опасность.	Ответственные за обеспечение пожарной безопасности; Администратор; Сотрудники охраны
3	Эвакуация материальных ценностей	Материальные ценности эвакуируются согласно составленным по помещениям спискам в соответствии с обстановкой пожара. Эвакуация имущества в первую очередь организуется из помещений, где произошел пожар и выносится наиболее ценное имущество. Организовать охрану.	Ответственные за обеспечение пожарной безопасности; Администратор; Сотрудники охраны
4	Пункты размещения эвакуированных	В дневное время эвакуированные размещаются на прилегающей территории	Администратор
5	Отключение электроэнергии	Отключение электроэнергии производится в том случае, если производится тушение пожара водой, а также по окончанию эвакуационных работ для обеспечения дальнейшей работы пожарной охраны по тушению пожара.	Администра- тор; электрик.
6	Тушение пожара до прибытия пожарных подразделений	Тушение пожара организуется и проводится немедленно с момента его обнаружения. Для тушения используются все имеющиеся в средства пожаротушения, в первую очередь огнетушители.	Администратор; Сотрудники охраны
7	Организация встречи пожарного подразделения	-по прибытии пожарного подразделения: проинформировать руководителя тушения пожара о ходе эвакуации людей, об очаге пожара, мерах, принятых мерах для его ликвидации пожара.	Администратор; Сотрудники охраны

4.2 Расчет сил и средств при тушении пожара кабинете на первом этаже музея

Пожар возник в выставочном зале размером 3х7 метров на первом этаже.

V_лин. = 1 м/мин

J_тр. = 0,2 л/ (м²×с)

11.     определение времени свободного развития горения (Тсв.):

Тсв. =Тд. с. +Тсб. +Тсл. +Тб. р.

где Тсв. - время свободного развития пожара;

Тд. с - время до сообщения - 5 мин;

Тсб. - время сбора и выезда - 1 мин;

Тсл. - время следования - 2 мин; (Тсл_. = S × 60/V = 1 × 60/40 = 2 мин);

Тб. р. - время боевого развертывания - 3 мин.

Тсв. =5мин. +1мин. +2мин. +3мин. =11мин., Тсв. =11мин.

12.     определение пути пройденного огнем (L):

Так как Тсв. >10 мин., то

L=0,5*Vл*Т1+Vл*Т2,Т1=10мин.

Т2=Тсв. - Т1=11мин. - 10мин. =1мин.

Vл=1м/мин.

L=0,5*1м/мин. *10мин. +1м/мин. *1мин. =6м.

L= 6 метров.

13.     определение площади пожара (Sп):

Учитывая, что размеры помещения 3х7 метров, перегородки деревянные, оштукатуренные с пределом огнестойкости 0,25ч, а расчетный путь, пройденный огнем, составил 6м, то на момент введения первого ствола огонь достигнет стен помещения и пожар примет прямоугольную форму:

Sп=a*n*L

Sп=3*2*6=36кв. м.

Sп=36 кв. м.

14.     определение площади тушения (Sтуш):

Sтуш. =n* a* h

Sтуш = 2*3*5=30

Sтуш = 30 кв. м.

15.     определение требуемого расхода воды на тушение (Qтр. туш.):

Qтр. туш. = Sтуш. *Iтр. туш.

Iтр. туш. =0,15л/ (кв. м*с)

Qтр. туш. =30кв. м. *0,15л/ (кв. м*с) = 4,5 л/с

Qтр. туш. = 4,5 л/с

16.     определение требуемого расхода воды на защиту (Qтр. защ.):

Qтр. защ. =Sзащ*Iтр. защ.

Iтр. защ. =0,25* Iтр. туш.

принимаю что для защиты помещений на первом этазетребеться

Iтр. защ. =0,25*0,15л/ (кв. м*с) =0,0375 л/ (кв. м*с)

Qтр. защ. =42 кв. м. *0,0375 л/ (кв. м*с) =15,75л/с

Qтр. защ. = 15,75 л/с

17.     определение требуемого количества стволов и фактического расхода воды (Nст. и Qф.):

Nст. =Nст. туш. + Nст. защ.

Nст. туш. =Qтр. туш. /Qств.

Nст. туш. = 4,5/7 = 0,64

Nст. туш. = 1 РС-70 + 1 РСК-50

Nст. защ. принимаем из расчета 1 РСК-50 на защиту соседних помещений второго этажа, 1 РСК-50 на защиту помещений на первом этаже, 1 РСК-50 на защиту помещений третьего этажа, 1 РСК-50 на защиту чердака, 1 РСК-50 на проверку подвала.

Nст. защ. = 5 РСК-50

Nст. =Nст. туш. А + Nст. туш. Б + Nст. защ. Б =1+1+5=7 стволов

Nст. = 7, Qф. =Nст. * Qств.

Qф. =6*3,5л/с + 1*7л/с = 28 л/с

Qф. = 28 л/с

18.     определение водоотдачи водопроводной сети: пожарный гидрант ПГ-18 К-300 при напоре в водопроводной сети 1атм. обеспечивает водоотдачу более 115 л/с, следовательно, её будет достаточно для работы 6 стволов РСК-50, 1 ствола РС-70

19.     определение предельного расстояния подачи огнетушащих веществ:

Lпред. = ( (Ннас. - (Нраз. + - Zмест. + - Zств.) / (S*Q²)) * (20/1,2)

Lпред. = ( (90- (40+0+6) /0,015*11,1²) * (20/1,2) =270,65 м

Lпред. =396,95 м

Учитывая, что ПГ расположены на расстоянии от 60м до 120м от музея, их использование возможно.

.        определение требуемого количества личного состава (Nл/с):

Nл/с= 3*Nгдзс + Nп. б. + Np + Nсв. + Nрезерв

Nгдзс принимаем из расчета - два звена ГДЗС подают стволы на тушение пожара и занимается эвакуацией людей, одно звено ГДЗС подаёт ствол на защиту смежных помещений второго этажа, одно звено ГДЗС на эвакуацию людей и защиту первого этажа, одно звено ГДЗС на защиту помещений третьего этажа и эвакуацию людей с этажа, одно звено ГДЗС на защиту чердака, одно звено ГДЗС на проверку подвала, то общее число звеньев ГДЗС составляет 7 звеньев.

Nп. б. =Nгдзс=7 чел.

Nр. принимаем из расчета количества установленных разветвлений, т.е.3 чел.св. принимаем из расчета количества боевых участков, т.е.3 чел.

Nрезерв. принимаем из расчета на 3 работающих звена - одно резервное звено, в качестве третьего резервного звена принимается одно звено ГДЗС АГДЗС.

Nличный состав=3чел. *7зв. + 7чел. + 3чел. + 3чел. + 2*3чел. = 40 чел.

Nличный состав = 40 чел.

21.     определение требуемого количества отделений и номера вызова (Nотд. и Номер вызова):

Nотд=Nл/с /4чел.отд= 40 чел. /4чел. = 10

Nотд=10 отделений.

Определяем ранг пожара (номер вызова)

"Расписанием выезда…" привлечение 10-ти отделений на основных пожарных автомобилях предусмотрено по вызову № 3. С учетом создания резервных звеньев ГДЗС дополнительно привлекается АГДЗС с 2-мя отделениями ГДЗС.

Вывод:

Сил и средств, привлекаемых для тушения данного пожара достаточно по вызову № 3.

Для выполнения специальных работ на пожаре привлекаются АСО, АЛ (АКП), АСМ, АПКС службы жизнеобеспечения города и объекта.

Организация тушения пожара подразделениями пожарной охраны.

Время от начала развития пожара, мин.	Возможная обстановка пожара	QТР Л/С	Введено приборов на тушение и защиту							Qф. Л/С	Рекомендации РТП
			РС-50		РС-70		ПЛС		ГПС, СВП и т.д.
Ч+15	Горит выставочный зал. Площадь пожара -  98 м2 Площадь тушения -  70 м2 На пожар прибыл караул ПЧ-1	28		1		1	-	-		10,5	1. АЦ 1-го отделения к главному выходу, звено ГДЗС со стволом "Б" в разведку, эвакуация людей и материальных ценностей со второго этажа. Установить связь с администрацией объекта, принять меры к отключению эл. энергии и системы вентиляции здания, принять меры к предотвращению паники. 2. АЦ 2-го отделения на ПГ-18 проложить магистральную линию к главному входу, установить разветвление №1, звеном ГДЗС подать ствол "А" от разветвления по лестничной клетке №1 на тушение второго этажа, заниматься эвакуацией людей и материальных ценностей.
Ч+16	1-ое прибывшее подразделение	28		1		-	-	-		14	АЦ в резерв. Звеном ГДЗС от разветвления №1 по лестничной клетке №1 подать ствол "Б" на защиту помещений третьего этажа. Проверить помещения на наличие людей.
Ч+17	2-ое прибывшее подразделение	28		1		-	-	-		17,5	АЦ в резерв, личному составу от АЦ второго отделения ПЧ-1 проложить вторую магистральную линию к входу №3, установить разветвление №2, звеном ГДЗС подать ствол "Б" от разветвления №2 на защиту помещений первого этажа. Проверить помещения на наличие людей.
Ч+19	3-е прибывшее подразделение	28		1		-	-	-		21	АЦ в резерв. Личному составузвеном ГГДЗС от разветвления №2 через вход №3 по лестничной клетке №3 подать ствол "Б" на защиту чердака.
Ч+20	4-ое прибывшее подразделение	28		1		-	-	-		24,5	АЦ в резерв. Звеном ГДЗС от разветвления №2 через вход №3 по лестничной клетке №3 подать ствол "Б" на тушение второго этажа. Проверить помещения на наличие людей.
Ч+22	5-ое прибывшее подразделение	28		1		-	-	-		28	АЦ установить на ПГ-22, проложить магистральную линию к главному входу. От разветвления №3 через вход №5звеном ГДЗС подать ствол "Б" на защиту подвала. Проверить помещения на наличие людей.
Ч+22	6-ое прибывшее подразделение	28		-		-	-	-		28	АЦ в резерв. Личный состав создает резервное звено ГДЗС и действует по распоряжению РТП.
Ч+25	7-ое прибывшее подразделение и АГДЗС	28		-		-	-	-		28	АЦ в резерв. Личный состав создает резервное звено ГДЗС и действует по распоряжению РТП. Боевой расчет АГДЗС создает 2 резервных звена ГДЗС, и действует по распоряжению РТП.
Ч+26	8-ое прибывшее подразделение	28		-		-	-	-		28	АЦ в резерв. Личный состав создает резервное звено ГДЗС и действует по распоряжению РТП.

Для выполнения специальных работ на пожаре привлекаются:

АСО, АЛ (АКП), АСМ, АП

Организация тушения пожара обслуживающим персоналом до прибытия пожарных подразделений План действий персонала при возникновении пожара

п/п	Наименование действий	Порядок и последовательность действий	Ответственный исполнитель
1	2	3	4
1	Сообщение о пожаре	При обнаружении пожара или его признаков немедленно сообщить по телефону 01 в пожарную охрану, сообщить адрес, место возникновения пожара и свою фамилию. Оповестить весь персонал и посетителей, поставить в известность руководство.	Первый заметивший или обнаруживший пожар
2	Эвакуация людей, порядок эвакуации при различных вариантах	Ответственные за обеспечение пожарной безопасности; Администратор; Сотрудники охраны
3	Эвакуация материальных ценностей	Материальные ценности эвакуируются согласно составленным по помещениям спискам в соответствии с обстановкой пожара. Эвакуация имущества в первую очередь организуется из помещений, где произошел пожар и выносится наиболее ценное имущество. Организовать охрану.	Ответственные за обеспечение пожарной безопасности; Администратор; Сотрудники охраны
4	Пункты размещения эвакуированных	В дневное время эвакуированные размещаются на прилегающей территории	Администратор
5	Отключение электроэнергии	Отключение электроэнергии производится в том случае, если производится тушение пожара водой, а также по окончанию эвакуационных работ для обеспечения дальнейшей работы пожарной охраны по тушению пожара.	Администратор; электрик.
6	Тушение пожара до прибытия пожарных подразделений	Тушение пожара организуется и проводится немедленно с момента его обнаружения. Для тушения используются все имеющиеся в средства пожаротушения, в первую очередь огнетушители.	Администратор; Сотрудники охраны
7	Организация встречи пожарного подразделения	-по прибытии пожарного подразделения: проинформировать руководителя тушения пожара о ходе эвакуации людей, об очаге пожара, мерах, принятых мерах для его ликвидации пожара.	Администратор; Сотрудники охраны

5. Предложения по обеспечению пожарной безопасности и организации проведения аварийно спасательных работ

Противопожарные требования не допускают устройства хранилищ ни в подвальных, ни в верхних этажах здания музея. Их место - только на первом этаже. Однако в практике зарубежного и отечественного строительства фондохранилища оказываются на самых различных уровнях зданий. Первый этаж часто бывает недостаточным по площади, чтобы разместить все или даже часть хранилища. По-видимому, эта практика будет продолжаться и в дальнейшем, но строгое противопожарное требование свидетельствует о внимании, которое надо уделять вопросу эвакуации фондов.

Двери для фондохранилищ применяют трудносгораемые и несгораемые. Ширина проходов в хранилище - не менее 0,9 м, а главных проходов - 2,5 м.

Для тушения пожара в музее следует пользоваться углекислотными установками. Здание музея должно быть обеспечено молниезащитой.

Для быстрой сигнализации о пожаре музеи оборудуются автоматическими пожарными извещателями, включающими сигнальные системы, срабатывающие при воздействии тепла, дыма, газов или светового излучения. Для исключения случайных срабатываний также должны применяться извещатели комбинированной чувствительности. Каждый тип извещателя имеет свой радиус действия, от которого зависит число извещателей в помещении.

Противопожарные требования диктуют необходимость огнезащитной пропитки сгораемых изделий. Следует отметить, что практикой выявлено разрушительное действие солей, выделяющихся из пропиточных составов на музейные предметы. Поэтому производить пропитку допустимо только в случае полной уверенности в безопасности экспонатов.

Сосредоточение в краеведческих музеях множества посетителей, большого числа сгораемых экспонатов, представляющих исключительную ценность, различного сгораемого оборудования обусловливает усиление требований к пожарной безопасности музейных зданий, которые должны обладать не ниже чем, I или II степенью огнестойкости.

Помещения повышенной пожарной опасности должны быть вынесены в отдельные вспомогательные здания или ограждены несгораемыми конструкциями с повышенным пределом огнестойкости. В крупных музеях вблизи вестибюля предусматривается комната пожарной охраны, где устанавливается вся сигнальная аппаратура. Музей обязательно Должен быть обеспечен телефонной связью.

Установка раздвижных решеток возможна только на окнах первого этажа по согласованию с Госпожнадзором. В отделке не следует применять сгораемые токсичные полимерные материалы.

Из экспозиций и помещений, где проводятся массовые мероприятия - лекции, встречи, кружковые занятия, должно быть не менее двух эвакуационных выходов. Ширина дверей, которые должны открываться в сторону выходов, - не менее 1,2 и не более 2,4 м. Стулья в лекционном зале должны быть соединены в рядах и прикреплены к полу (в залах вместимостью до 200 чел. ряды к полу можно не крепить).

В экспозиционных и выставочных залах проходы между щитами или витринами должны быть не менее 2 м, а главный проход - не менее 3 м.

При возникновении опасности все посетители музея должны иметь возможность быстро покинуть здание. Допустимое время эвакуации людей из экспозиционных залов - 2 мин, из здания - 6 мин (в сейсмических районах на 20% меньше). Расчетное время эвакуации, исчисляемое по специальной методике, учитывающей скорость движения людей при эвакуации, размеры проемов, проходов и т.п., не должно превышать допустимых величин.

Хранилища должны быть изолированы от прочих помещений музея стенами с пределом огнестойкости не менее 2,5 ч - требование, которому вполне удовлетворяют кирпичные стены. Стены внутри хранилища могут иметь 2-часовой предел огнестойкости.

. Определено, что в условиях недостаточного бюджетного финансирования объектов культуры, невозможно реализовать все возможности, предоставляемые отечественными и зарубежными производителями охранно-пожарных систем, необходимо выбрать наиболее приоритетные цели, оценить круг задач и затраты на их решение, так как надежность и стоимость системы пожарной сигнализации определяется характеристиками отдельных ее частей: извещателей, каналов передачи сигналов, приемно-контрольных приборов, исполнительных устройств. Выбор каждой составляющей системы - вопрос достаточно сложный и требует отдельного серьезного изучения.

Музеи, архивохранилища, библиотеки, книгохранилища, выставки, помещения вычислительных центров характеризуются значительными объемами и площадью, сложностью планировки, отсутствием достаточного количества входов и оконных проемов, наличием металлоконструкций, большого количества горючих материалов и уникальных ценностей.

. Тушение пожаров в музеях, библиотеках, выставках и в помещениях вычислительных центров, особенно в период их работы, связано с необходимостью эвакуации материальных ценностей и спасанием людей. При пожарах на этих объектах, а также в книгохранилищах и в архивохранилищах возможны:

скопление большого количества людей, паника;

повреждение огнем, дымом и водой научных, исторических и художественных ценностей;

обрушение металлоконструкций, стеллажей и образование завалов в проходах.

. При тушении пожаров в музее, архивохранилище, библиотеке, книгохранилище, на выставке РТП обязан:

выяснить у администрации места расположения уникальных ценностей и степень угрозы им от огня и дыма, необходимость и очередность их эвакуации;

определить, какие огнетушащие вещества могут быть применены для тушения;

проводить тушение пожара с одновременной защитой материальных ценностей от проливаемой воды;

производить тушение пожара и разборку конструкций, оберегая экспонаты и архитектурное оформление помещений;

тщательно проверить пустоты архитектурных конструкций перекрытий, перегородок, вентиляционных и калориферных каналов, приняв меры к предупреждению распространения огня по ним;

как правило, применять прорезиненные рукава, а на тушение подавать перекрывные стволы "Б", пену, распыленную воду, огнетушащие порошки, инертные газы.

Здания музеев, библиотек и выставок строят из конструкций из негорючих материалов с большими пределами огнестойкости. Одна из особенностей этих объектов - анфиладная схема планировки, т.е. непосредственное сообщение всех демонстрационных помещений переходами по ходу движения экскурсий.

Музеи и выставки нередко размещают в специальных или приспособленных зданиях, имеющих историческую или архитектурную ценность. В этих зданиях старой постройки междуэтажные перекрытия, перегородки и другие конструкции деревянные со значительными пустотами. Для изготовления полов используются наборы ценных пород дерева, а во внутренней отделке этих зданий широко применяются художественные росписи, лепки и архитектурно-художественные конструкции из дерева (колонны, пилястры, ложные стенки, куполообразные потолки и т.п.).

Нормальное естественное освещение в перекрытиях и покрытиях экспозиционных залов обеспечивают" световые фонари. Для поддержания микроклимата в зданиях музеев и выставок устраивают разветвленные системы вентиляции, кондиционирования воздуха, а иногда и воздушное отопление, каналы которых проходят в перекрытиях и перегородках и выполнены из дерева.

Развитию пожаров в экспозиционных залах способствует большое количество различных экспонатов, стенды, выполненные из дерева, оргстекла и других материалов. Часть экспонатов, особенно художественные картины, вывешивают на стенах в залах и переходах. Залы и переходы отделывают декоративными материалами и драпировкой.

В зданиях музеев и выставок большое количество экспонатов находится в хранилищах, которые расположены в отдельных обособленных помещениях или в подвалах.

Музеи, выставки, и библиотеки могут иметь подсобные помещения и мастерские переплетные, реставрационные, столярные, малярные, лаборатории, кинотеки и др.

При возникновении пожаров в зданиях музеев и выставок огонь быстро распространяется по мебели, декоративной драпировке, экспонатам и стендам, а также через переходы из зала в зал и может отрезать пути эвакуации людей и создавать угрозу большим материальным ценностям. От высокой температуры разрушаются световые фонари, создаются мощные конвекционные потоки воздуха и продуктов сгорания.

В зданиях старой постройки огонь может распространяться скрыто в пустотах архитектурных конструкций, перекрытиях и перегородках, в вентиляционных и калориферных каналах, создавая при этом угрозу задымления всего здания.

При горении отдельных экспонатов и декоративных отделочных материалов может выделяться большое количество продуктов сгорания, опасных для жизни людей.

Разведка пожаров. По прибытии на пожар РТП немедленно устанавливает связь с обслуживающим персоналом и организует разведку пожара в одном или нескольких направлениях. В разведке РТП определяет: наличие людей, застигнутых пожаром, необходимость и способы спасания; места расположения уникальных ценностей и степень угрозы им; какие местные средства можно использовать для тушения пожара; необходимость и очередность проведения эвакуации материальных и уникальных ценностей, а также меры защиты их от огня, дыма и проливаемой воды и др.

В процессе проведения разведки выпускают дым, предотвращая задымление помещений. В зданиях старой постройки принимают меры к ограничению распространения огня в пустотах конструкций, в вентиляционных и калориферных каналах. Отключают вентиляционные и калориферные системы, останавливают конвейеры библиотек и архивов.

Если создается угроза людям, РТП немедленно организует их эвакуацию из залов и других помещений с помощью обслуживающего персонала и принимает меры к предотвращению паники.

Если пути эвакуации или помещения, где находятся люди, отрезаны огнем или задымлены, то спасание людей из этих помещений осуществляют пожарные. Организация и способы спасания людей аналогичны спасанию в зрелищных предприятиях.

Для прокладки рукавных линий применяют, как правило, прорезиненные рукава, в первую очередь используют сухотрубы. После эвакуации посетителей, а также при возникновении пожаров в нерабочее время для проведения боевого развертывания используют наиболее удобные входы и кратчайшие пути для ввода стволов на тушение.

Эвакуация материальных ценностей. Если пожар угрожает экспонатам и другим ценностям, то одновременно с вводом огнетушащих средств, согласно разработанному плану, приступают к их эвакуации.

При эвакуации строго соблюдают указания обслуживающего персонала. Небольшие экспонаты укладывают в ящики, мешки и другую тару и удаляют в безопасные места. Громоздкие, которые невозможно эвакуировать, закрывают брезентовыми покрывалами и при необходимости смачивают водой. Экспонаты, представляющие большую ценность, эвакуируют в первую очередь с помощью обслуживающего персонала в безопасные помещения и организуют их охрану.

Тушения пожаров. Для тушения неразвившихся пожаров применяют углекислотные установки и другие местные специальные средства тушения, воду со смачивателем, воздушно-механическую пену, огнетушащие порошки, распыленные струи воды. Для подачи воды на тушение развившихся пожаров используют, как правило, более мощные стволы-распылители и перекрытие стволов. Для локализации и тушения пожаров в хранилищах экспонатов, книг и документов, в мастерских и других подсобных помещениях успешно применяют воздушно-механическую пену средней кратности.

В тех случаях, когда сил и средств недостаточно для одновременного проведения работ по спасанию ценностей и тушению пожара и посетители отсутствуют, основные силы подразделений направляют для эвакуации ценностей с последующим тушением пожара. В зависимости от обстановки на пожаре могут быть и другие варианты использования сил и средств пожарных подразделений. Но во всех случаях действия пожарных подразделений должны обеспечить: эвакуацию посетителей, защиту от огня и дыма эвакуационных путей; сохранность экспонатов, ценных книг и документов; быстрое введение сил и средств для тушения огня в хранилищах экспонатов и других ценностей, пустотах конструкций, а также защиту их от проливаемой воды.

При тушении пожаров в зданиях, представляющих большую архитектурную ценность, РТП принимает меры по защите декоративных конструкций, лепных украшений, полов из ценной древесины и других конструкций. При вскрытии конструкций применяют механизированный инструмент, вскрывают по отдельным деталям конструкций или в целом лепные украшения и сохраняют их, чтобы восстановить после пожара. При горении чердачных перекрытий конструкции вскрывают из чердака.

Сегодня производители предлагают различные технические средства тушения пожаров: водяные и воздушные системы, автоматические и ручные модули, пенно-водяные системы пожаротушения. Но не стоит забывать, что при выборе того или иного средства стоит учитывать и принципы тушения пожаров, свойственные для того или иного объекта. Тушение пожаров в музеях. Архивы, музеи, библиотеки, книгохранилища и выставки характеризуются большими площадями и объемами, сложной планировкой помещений и большим количеством входов, окон, пожароопасных конструкций. Но не стоит забывать и о том, что тушение пожаров в музеях и подобных местах - это еще и целая операция по спасению уникальных ценностей. Принципы тушения пожаров в данном случае зависят от времени возникновения огня. В рабочее время команда должна не только спасти материальные ценности, но и эвакуировать людей. Большое скопление народа, паника, сильное задымление, обрушение металлоконструкций, повреждение книг и экспонатов - все это проблемы, которые мешают производить тушение пожаров в музеях и библиотеках. Для тушения обычно используются порошки, пена, распыленная вода, инертные газы.

6. Обоснование выбранных способов, методов спасения людей и проведения АСР

Для организации и проведения аварийно-спасательных работ особую сложность представляют пожары в высотных зданиях с массовым пребыванием людей, в том числе многофункциональных зданиях и комплексах.

Большинство людей становятся жертвами дыма, который помешал найти выход, а затем погибают от отравления продуктами горения или задыхаются из-за недостатка кислорода до прибытия первых пожарных подразделений.

Необходимо признать, что средства спасения с высоты являются не только последней, а часто и единственной возможностью провести безопасную эвакуацию людей из зоны ЧС. Мобильные комплексы представляют набор специальных спасательных средств размещенных на шасси автомобиля и предназначаются для наведения коммуникационной связи с местами расположения людей, находящихся в горящих высотных зданиях, проведения спасательных работ, доставки пожарных и средств пожаротушения к очагам огня.

Подъемно-спускное устройство фирмы "Валерфельд" является комбинацией подвесной канатной дороги и пассажирского лифта. Комплекс представляет собой размещенную на шасси автомобиля маятниковую канатную дорогу, для монтажа которой необходима предварительная установка на зданиях специальных силовых консолей. Спасательная кабина может использоваться как для спасения людей, так и для тушения пожара. Практика показывает, что высота обслуживаемых объектов подобным спасательным комплексом достигает 12-150 м и ограничена несущей способностью канатов. По прибытии спасательного автомобиля люлька через 300 секунд может достигнуть высоты 100 м.

Фасадные лифты являются автономными, монтируемыми на крышах высотных зданий. Фасадный лифт состоит из лебедочного узла со стрелкой, кабины, подвешенной на комнатах, и пультов управления, расположенных на лебедочном узле и в кабине. В России фасадные лифты не изготавливаются. Высотные здания оборудуются зарубежными изделиями.

Канатно-спускные устройства - самая многочисленная группа средств спасения, работающая на принципе рассеивания, преобразования, или рекуперации, энергии, накопленной массой груза, находящегося на высоте. В эту группу входит большое число устройств и приспособлений - от простейших тормозных шайб до сложных механизмов автоматов, скорость спуска регулируется от 1 до 8 м/с, возможен спуск одновременно нескольких человек.

Спасательные устройства с автоматическим регулированием скорости спуска не требуют специальной подготовки спускающегося и могут с успехом применяться в качестве средства самостоятельного спасения людей с высоты. К их числу принадлежат комплект спасательного снаряжения на базе тормозного устройства "RG 2", производства "S. A. L. InternationalGmbH" (Австрия), комплекс спасательных устройств "Двойной выход" (DoublExit), производство Израиль.

Элементы системы "Двойной выход" (DoublExit) заключены в короб, который монтируется внутри помещения в специальную дверь или на стену. При срабатывании датчиков дыма или газа модуль раскрывается. Закрепив на себе пояс, человек через окно или балкон спускается вниз со скоростью около 1 м/с. Если окна не открываются, жертва ЧС может воспользоваться специальным молотком, который способен пробить даже высокопрочное стекло. В комплект дополнительно входит дыхательная маска.

В России также разработан ряд оригинальных спасательных устройств подгруппы (а), работающих на высоте до 100 м. Например, разработанные ВНИИПО спасательные устройства УСП-3 и УСПИ-2. Не имеют мировых аналогов устройства серии УСПИ 4-50, УБДИ, УСИ 1-50, УСИ 1-30, в которых использован принцип вязкого трения в жидкостях. Данные устройства позволяют эвакуировать людей с безопасной скоростью с высоты до 50 м.

Спасательные устройства с ручным регулированием скорости спуска - это широкая гамма приспособлений начиная от простейших альпинистских тормозных шайб стоимостью в несколько долларов и кончая устройствами, оборудованными обгонными муфтами, полиспастами, специальными веревками, подвесками, кронштейнами и т.п. стоимостью в несколько сотен, а иногда и тысяч долларов.

Устройства с ручным регулированием скорости спуска конструктивно являются наиболее простыми. Принцип их работы заключается в торможении гибкого силового элемента (каната) за счет трения или заклинивания на поверхностях тормозного механизма. Высота спуска зависит от длины каната, масса спускаемого груза от 40 до 150 кг.

Более универсальным и надежными устройствами этого класса являются конструкции, в которых торможение осуществляется путем огибания синтетическим канатом неподвижных роликов или осей. Принцип торможения основан на заклинивании веревки при прохождении ее черезразного рода препятствия. В настоящее время во ВНИИПО МЧС России налажен серийный выпуск тормозного устройства, которое входит в комплект спасательного снаряжения, предназначенного для оснащения подразделений пожарно-спасательной службы страны.

ВНИИПО МЧС России выпускается комплект спасательного снаряжения (КСС), предназначенный для спасания людей и самоспасания пожарных с высотных уровней при пожарах на объектах различного назначения, а также для решения оперативно-тактических задач при ведении боевых действий по тушению пожаров и проведению аварийноспасательных работ.

Одно из основных достоинств данного изделия заключается в том, что для остановки на любой высоте достаточно отпустить тормозной рычаг. Руки при этом остаются свободными, что позволяет существенно упростить выполнение высотных работ, связанных со спасением людей и тушением пожаров. Снаряжение, входящее в комплектацию КСС, позволяет осуществлять спасание людей весом до 120 кг независимо от комплекции, возраста и физического состояния. Для работы с КСС не требуется никакого дополнительного оборудования. КСС обеспечивает возможность работы со штатным снаряжением пожарного.

Существует несколько десятков конструкций спасательных рукавов: эластичные, жесткие, сетчатые, секционные и т.д. Эластичные спасательные рукава выпускаются как специализированными фирмами, например "Ingstrom" (Финляндия), так и корпорациями, выпускающими широкий ассортимент оборудования, например "Otis" (Франция). В России спасательные устройства на базе эластичного рукава производит фирма "Барьер-С" (г. Москва). Технические характеристики российского и зарубежного оборудования идентичны.

Эластичный спасательный рукав - устройство, принцип работы которого основан на создании достаточной силы трения за счет сжатия рукавом движущегося в нем тела. Скорость спуска в рукаве может регулироваться непосредственно спасаемым за счет изменения положения частей тела, спасателями, находящимися на земле путем различных тактических действий с рукавом, а также за счет различного конструктивного исполнения самого рукава. Это коллективное средство спасения обеспечивает пропускную способность 25-35 человек в минуту и является эффективным и надежным средством спасения при большом скоплении людей. Высота спуска ограничивается лишь прочностью элементов крепления.

УСР может быть размещено как снаружи, так и внутри здания с входом с одного или нескольких уровней одновременно, может доставляться к месту непосредственно пожарными или размещаться на автолестницах или в люльках коленчатых подъемников.

Прыжковые спасательные устройства, к которым относятся пневматические спасательные маты, натяжные полотна и парашюты, предназначены для экстренной эвакуации, когда невозможно применение других видов спасательного оборудования. При проведении спасания прыжковыми средствами всегда существует элемент риска и вероятность серьезного травмирования. Это связано с преодолением человеком психологического барьера (страха высоты), необходимостью знать определенные приемы группировки в свободном полете и при приземлении, а кроме того, экстремальными перегрузками, обусловленными быстрым торможением.

Пневматические спасательные маты представляют собой сложные многополостные оболочки, изготовленные из высокопрочных синтетических материалов. В рабочем состоянии в оболочках при помощи выносных вентиляторов постоянно поддерживается заданное давление воздуха, избыток которого автоматически сбрасывается системой клапанов. Пневматические маты позволяют спасать людей с высоты до 20 м. Интервал времени между прыжками составляет 8-12 с. В настоящее время в России ряд предприятий подготовили производство для серийного изготовления пневматических спасательных матов.

Пневматические спасательные маты условно можно разделить на две группы: бескаркасные маты и маты с надувными каркасами. Бескаркасный пневматический мат представляет собой сложную многополостную оболочку, изготовленную из высокопрочных синтетических материалов. В рабочем состоянии в оболочке при помощи выносных вентиляторов постоянно поддерживается заданное давление воздуха, избыток которого автоматически сбрасывается системой клапанов.

Пневматический мат с надувным каркасом представляет собой прочную оболочку из синтетического материала, имеющую надувной каркас. Наполнение каркаса воздухом осуществляется из баллона высокого давления непосредственно перед работой, в процессе проведения спасательной операции подкачки воздуха уже не требуется. В момент падения на мат человека воздух из оболочки сбрасывается через систему отверстий. Восстановление форм оболочки и заполнение ее воздухом осуществляется автоматически за счет упругости каркаса.

Актуальность применения спасательных трапов (желобов) обусловлена отсутствием достаточного количества коллективных средств спасения в арсенале пожарно-спасательных служб с высот до 30 м, особенно применительно для контингента лиц с ограниченной подвижностью.

Навесные лестницы за рубежом выпускаются в широком ассортименте и реализуются населению через торговую сеть. Предназначены они в основном для использования в частном жилом секторе. Следует учитывать, что воспользоваться этим средством сможет только волевой и физически здоровый человек. Навесная лестница - это средство самоспасания, эвакуировать с ее помощью пострадавшего непрофессионалу затруднительно. Оптимальная длин лестниц составляет от 6 до 30 м. В России лестницы выпускаются в тросовом, цепном, веревочном и других вариантах, по техническим характеристикам они не уступают зарубежным. Особое внимание следует уделять закреплению лестницы к силовым элементам здания.

В связи с отсутствием передвижных (автотранспортных) средств спасения людей с высоты более 90 м за рубежом и в нашей стране проводились работы по спасению людей при помощи летательной техники. За рубежом вертолеты широко используются для спасения людей с кровель высотных зданий в основном благодаря тому, что большинство из подобных объектов имеют приспособленные посадочные площадки. При такой ситуации могут использоваться как специально оборудованные машины, так и армейские, полицейские и другие вертолеты. Специально оборудованные вертолеты оснащаются спасательными кабинами, подъемно-спускными механизмами, средствами связи, мощными источниками освещения и другим специальным оборудованием.

Спасательные кабины крепятся на внешней подвеске вертолетов. Наиболее часто все манипуляции кабинами осуществляются за счет перемещения самого вертолета, однако имеются конструкции, вертикальное движение которых осуществляется при помощи лебедки. Например, фирмой "МакДонэлл Дуглас" (США) разработана спасательная платформа данного типа, позволяющая эвакуировать до 16 человек одновременно.

В России для проведения спасательных работ на высотных зданиях используется специально оборудованный вертолет Ка-32А1, находящийся на вооружении пожарной охраны г. Москвы. В комплект спасательного снаряжения вертолета входят индивидуальные спасательные устройства и транспортно-спасательные кабины ТСК-1, ТСК-2 и ТСК-3.

Тем не менее отсутствие более эффективных средств, предназначенных для спасания людей из высотных зданий, обусловливает необходимость совершенствования материальной базы и способов спасания с помощью вертолетов. Следует отметить еще одно направление развития спасательного оборудования, сочетающее в себе несколько типов устройств, работающих по заранее установленному сценарию и максимально приспособленных к конкретному объекту.

Типичным представителем данного направления является модель "Одноразовый лифт", разработанный ЗАО "Форпост-Конверсия". "Одноразовый лифт" монтируется и компактно хранится в помещении, задекорированный в виде шкафа-купе либо пилястры, в объеме которой могут дополнительно размещаться как средства индивидуальной защиты от угарного газа, так и носимые сейфы для наиболее важных документов и других ценностей.

Эвакуация одного либо группы лиц из помещения многоэтажного здания посредством такого эвакуирующего устройства требует совершения несложных действий, посильных, в том числе физически ослабленным и перевозбужденным в этой стрессовой ситуации людям. Устройство легко переводится из состояния хранения в состояние, пригодное для посадки эвакуирующихся людей в раскрывающуюся в этом помещении кабину. После посадки всех людей в кабину управление производится из кабины, и с помощью специальной выдвижной стрелы производится спуск кабины с людьми на землю.

Длина и угол выхода телескопической стрелы могут устанавливаться различными, так что применение одного из устройств не препятствует эвакуации людей с использованием таких же устройств из иных помещений этого же здания. Допускается любая по времени последовательность монтажа "Одноразовых лифтов" в различных помещениях, расположенных на различных этажах конкретного здания, но при условии, что длины и направления выноса телескопических стрел всех устанавливаемых в этом здании эвакуирующих устройств согласованы между собой в рамках единого для данного здания комплекта (системы). Монтаж "Одноразового лифта" не изменяет фасада здания и может производиться как в уже эксплуатирующихся, так и в строящихся зданиях повышенной этажности. Проект пока концептуальный. Промышленного производства нет.

7. Выбор и обоснование системы тушения

Музеи - это как правило Старинные здания с пустотными перекрытиями.

Горючая отделка, воздуховоды сгораемые, масляная окраска конструкций. Большая ценность музейных экспонатов.

Музейщики знают, что в случае пожара многие ценности страдают даже не от огня, а от воды. До недавних пор кроме интенсивнойпроливки здания из брандспойтов, а в последние годы и с вертолетов, вариантов тушения пожаров не было. Ведь, как правило, музеи занимают старые здания, в которых перекрытия обычно деревянные. Искра от неисправной проводки или от сварки на крыше способна спровоцировать мощное возгорание за считанные минуты. Что же делать при пожаре там, где нельзя тушить водой?

Современное решение по защите музеев найдено давно. Это системы газового пожаротушения, которые установлены во многих федеральных музеях и хранилищах. В случае повышения температуры в отдельно взятом помещении срабатывает система, распыляемый газ вытесняет кислород, и огонь не распространяется. Но до недавнего времени все эти системы были смертельно опасны для людей. Так, в Киеве в Национальной библиотеке имени Вернадского была установлена система газового пожаротушения на основе популярного хладона 125. В конце сентября прошлого года сотрудники библиотеки проводили там обычные регламентные работы по замене ламп освещения. Случайно задели провод, управляющий системой пожаротушения. В помещении произошел выброс хладона, и из трех человек, которые там находились, двое погибли на месте, а одного успели доставить в больницу. Как показывает практика, для людей пагубно использование для тушения пожара не только этого газа, но и фреона. Только что закончился судебный процесс во Владивостоке, где судили командира подводной лодки и трюмного моториста, который несанкционированно включил в отсеке систему газового пожаротушения с использованием фреона. Погибло двадцать человек.

Также ученым недавно удалось разработать вещество, которое оказалось не только безвредным при распылении для людей, но и сохраняет культурные ценности. В Центре безопасности культурных ценностей при Минкультуры России было проведено комплексное исследование воздействия реагента на образцы произведений искусства столетней давности. Оказалось, что под струями "сухой воды" сохраняются не только полотна, написанные маслом, но и не "текут" фотографии и даже акварели, выживают и гравюры, и кожа. Кроме того, сам выпуск газа из системы не создает настолько большого потока воздуха, который мог бы сорвать картины со стен. Когда новый газ пускают в помещение, не происходит резкого падения температуры. Как известно, старинные картины очень чувствительны к перепадам температуры, и любой реставратор скажет, что падение температуры на 15-20 градусов фактически - минус сто лет хранения для картины.

Для того чтобы убедиться в безопасности нового способа тушения уже для людей, были проведены комплексные исследования на лабораторных животных в Институте железнодорожной гигиены. Было доказано, что новое вещество относится к классу нетоксичных веществ.

Глядя на сложившуюся обстановку возникающих пожаров в различных сферах человеческой деятельности, перед ГПС (Государственная Противопожарная Служба) ставятся серьезные задачи по уменьшению количества, масштабов и силы пожаров, а так же разработкой новых средств пожаротушения.

Для успешного выполнения всего комплекса задач, стоящих перед противопожарными службами и преодоления негативных тенденций увеличения количества пожаров и материального ущерба от них, необходимо перевооружение подразделений ГПС и оснащение объектов экономики и жилого фонда современными высокоэффективными техническими средствами пожаротушения, использующими принципиально новые технологии. В связи с нарастающей угрозой террористических, диверсионных и природных факторов - эта задача приобретает важнейшее государственное значение.

На сегодняшний день одним из самых эффективных средств тушения пожаров являются установки автоматического пожаротушения с различными огнетушащими веществами.

Применение таких систем, где огнетушащее вещество при возгорании автоматически подается в защищаемое помещение, особенно оправданно при защите дорогостоящего оборудования, материалов или ценностей. Установки автоматического пожаротушения позволяют ликвидировать на ранней стадии возгорание твердых, жидких и газообразных веществ, а также электрооборудования под напряжением. Такой способ тушения может быть объемным при создании огнетушащей концентрации по всему объему защищаемого помещения или локальным - в случае, если огнетушащая концентрация создается вокруг защищаемого устройства (например, отдельного агрегата или единицы технологического оборудования).

При выборе оптимального варианта управления автоматическими установками пожаротушения и выборе огнетушащего вещества, как правило, руководствуются нормами, техническими требованиями, особенностями и функциональными возможностями защищаемых объектов.

Рассмотрим разновидности используемых в автоматизированных системах пожаротушения огнетушащих веществ:

вода;

пена;

газ;

порошок;

аэрозоль.

Наиболее доступным и распространенным средством пожаротушения является обыкновенная вода. Но количество выливаемой воды при тушении пожара иногда наносит ущерб не меньший, чем сам пожар; к тому же есть вещества, где вода может стать катализатором еще большего пожара или ее применение не столь эффективно. Все большее распространение как разновидность водяного пожаротушения получает мелкодисперсная вода. В некоторых случаях она может заменять дорогое газовое пожаротушение. Вода в данных установках через специальные насадки превращается в водяной туман, который заполняет объем защищаемого помещения и эффективно воздействует на очаг возгорания, не нанося ущерба оборудованию, мебели и человеку. Одна из последних подобных разработок - модульная установка пожаротушения тонкораспыленной водой "Микрофог" (ОАО "МГП Спецавтоматика"), являющаяся альтернативой хладоновым системам. Разработчикам путем расчетов и экспериментов удалось добиться оптимальной пропорции воды и газовытеснителя, что позволило создать необходимый размер частиц водяного тумана, наиболее эффективный для тушения. На установку получен сертификат пожарной безопасности, и оборудование полностью соответствует всем российским нормативным документам.

Несмотря на высокую стоимость наиболее эффективными для использования в системах пожаротушения с наименьшим нанесением вреда при тушении пожара для помещений с любым производственным и техническим назначением являются автоматические установки газового пожаротушения (АГПТ). Уникальная способность газапроникать через щели в самые недоступные места и эффективно воздействовать на очаг возгораниия получила самое широкое распространение при использовании огнетушащих газов в автоматических установках газового пожаротушения во всех областях человеческой деятельности.

По своему составу газы бывают практически безвредные для здоровья человека, условно вредные (вытесняют кислород из защищаемого помещения при пожаре) и вредные. Безвредные газы можно удалять из помещения после пожара через общеобменную вентиляцию, условно вредные и вредные должны удалятся через специальные отдельные системы дымоудаления.

Электрическая часть установок газового пожаротушения, в зависимости от поставленных задач, может строиться на автономных автоматических установках газового пожаротушения с выводом информации на специализированный диспетчерский пульт (см. рисунок 1). Как правило, это выгодно, если имеется не более трех-четырех направлений газового пожаротушения.

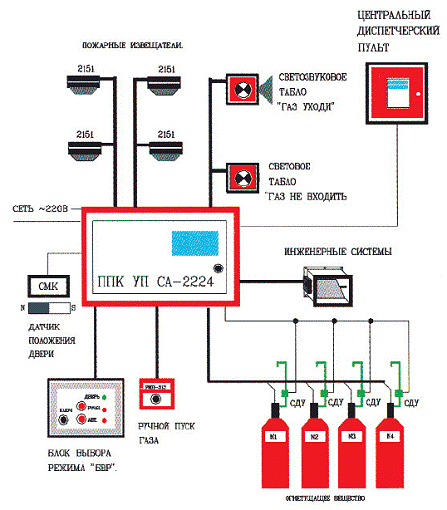

Рис.1 Установка газового пожаротушения с выводом информации на специализированный диспетчерский пульт.

При наличии на защищаемом объекте системы пожарной сигнализации с контролем и управлением пожарной автоматикой инженерных систем правильно встраивать автономные установки газового пожаротушения в общую систему пожарной сигнализации с выводом всей информации на единый диспетчерский пульт.

При выборе оптимального варианта управления автоматическими установками газового пожаротушения, как правило, руководствуются техническими требованиями, особенностями и функциональными возможностями защищаемых объектов. Имея богатый опыт в проектировании таких систем, ОАО "МГП Спецавтоматика" разрабатывает и производит собственное оборудование для укомплектования автоматических установок газового пожаротушения. Одна из новинок - станция ППК УП СА-2224 для автономных установок газового пожаротушения на одно направление.

Стандартный комплект СА-2224 рассчитан на запуск четырех пусковых устройств с возможностью расширения через выносные блоки МП-1 до 16-ти пусковых устройств. Вывод информации осуществляется на диспетчерский пульт ТВ-1 на четыре направления. Системы автоматического газового пожаротушения с большим количеством направлений или с применением огнегасительных станций проектируются ОАО "МГП Спецавтоматика" на базе адресно-аналоговых станций серии 7000 ППК УП СА-7100 и 7200.

Одной из особенностей систем АГПТ в автоматическом режиме является использование адресно-аналоговых и пороговых пожарных извещателей в качестве приборов, регистрирующих пожар, по сигналу которых производится выпуск огнетушащего вещества. Адресно-аналоговые датчики дыма и тепла, контролирующие защищаемое помещение, постоянно опрашиваются станцией управления пожаротушением. Прибор отслеживает рабочее состояние датчиков и их чувствительность (в случае снижения чувствительности датчика станция автоматически компенсирует ее путем установки соответствующего порога). При использовании безадресных систем поломку датчика или потерю его чувствительности определить нельзя. Считается, что система находится в рабочем состоянии, но, в действительности, станция управления пожаротушением в случае реального возгорания должным образом не сработает. Поэтому при установке систем автоматического газового пожаротушения предпочтительно использовать именно адресно-аналоговые системы. Их относительно высокая стоимость компенсируется безусловной надежностью, снижением риска возникновения возгорания и ложных срабатываний с выпуском огнетущащего вещества на защищаемом объекте.

8. Оценка экономического эффекта от внедрения предлагаемой системы

Основные первичные данные по объекту. Объект: Новосибирский художественный музей по адресу Красный проспект, 5

Наименование характеристик	Содержание
Наименование субъекта РФ, на территории которого находится объект	Иркутская область
Годы ввода объекта в эксплуатацию	1926
