ВВЕДЕНИЕ

Главной ценностью современной жизни является безопасность жизни и здоровья людей, животных, материальных ценностей и имущества третьих лиц, окружающей среды.

В соответствии со статьёй 46 Федерального закона «О техническом регулировании» действующие стандарты, нормы и правила (до принятия технических регламентов) подлежат обязательному исполнению только в части защиты жизни и здоровья людей и чужих интересов. Поэтому законодательство позволяет свободно распоряжаться своим имуществом, не создавая при этом угрозы людям и чужим интересам (ст.55 Конституции РФ, ст.ст.1 и 2 Гражданского кодекса РФ).

Основываясь на этом, собственники вправе разрабатывать системы противопожарной защиты, обязательными элементами которых являются обеспечение безопасности людей и чужого имущества.

Согласно п.3.3. ГОСТ 12.1.004-91 «Каждый объект должен иметь такое объемно-планировочное решение и техническое исполнение, чтобы эвакуация людей из него была завершена до наступления предельно допустимых значений опасных факторов пожара...».

При этом по ГОСТ 12.1.004-91 «Эвакуационные пути в пределах помещения должны обеспечивать безопасную эвакуацию людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаротушения и противодымной защиты».

Вместе с тем, на каждом объекте по п.3.6. ГОСТ 12.1.004-91 «должно быть обеспечено своевременное оповещение людей и (или) сигнализация о пожаре в его начальной стадии техническими или организационными средствами».

Согласно СНиП 31-01-2003 «Здания жилые многоквартирные» высотными зданиями считаются здания с высотой более 28 метров.

Опасность пожаров в высотных зданиях требует большого внимания при выборе систем противопожарной защиты, которые развиваются по двум основным направлениям - пассивная защита и активная защита.

В первом случае усилия специалистов направляются на архитектурно-планировочные и конструктивно-технологические решения, которые позволяют повысить степень огнестойкости высотных зданий, задержать развитие пожара и локализовать его в пределах пожарного отсека (секции), обеспечить безопасность людей за счет их своевременной эвакуации или укрытия в специальных помещениях безопасности внутри самого здания.

Во втором случае идет активное развитие средств и способов борьбы с пожаром - от постоянного совершенствования АПС и АУПТ до пожарной техники (высотные автолестницы и подъемники, специализированные спасательные вертолеты и т.п.), а также тактики пожарных подразделений.

При проектировании высотных зданий в городе Москве используются оба метода повышения противопожарной защиты, однако они не всегда могут справиться с огненной стихией, за последние десять лет увеличилось количество пожаров, происходящих в зданиях повышенной этажности, особый резонанс вызвали случаи пожаров, происшедшие в г. Москве.

ноября 2005 года в 20 часов 41 минуту, в 25-ти этажном жилом доме, по адресу: 2-ой Сетуньский проезд, дом 11, в результате которого 4 человека погибло, и 5 человек получили травмы, уничтожено 5 квартир общей площадью 250 кв. метров.

октября 2006 года, в 20 часов 00 минут, в жилом 16-ти этажном здании по адресу: улица Шаболовка, дом 16, корпус 1. На пожаре погибло 5 человек, спасено - 23 человека, из них пострадало - 3.

апреля 2006 года, в 05 часов 26 минут, в главном 19 этажном здании МГУ, 1953 года постройки, в секторе "В". В здании проживает около 2.5 тысяч человек. На пожаре с горящего этажа спасено 70 человек, с выше и нижележащих этажей общежития эвакуировано свыше 530 человек.

В мировой практике пожаротушения произошли случаи пожаров на которые стоит обратить внимание, так:

.02.1974 г. - г. Сан-Паулу - пожар в 25-этажном здании. Число погибших - 227 чел., 450 человек пострадало.

.11.1980 г. - г. Лас-Вегас, «Грандотель», 26 этажей, 2100 комнат, 12 ресторанов, 1000 торговых и игральных автоматов, в здании - 3500 чел., погибли 83 человека.

.05.1988 г. - г. Лос-Анджелес - пожар в 62-этажном здании банка First Interstate Bank. В огне, охватившем пять этажей здания, погиб один человек, более 40 чел. пострадали.

.02.1991 г. - г. Филадельфия - почти сутки продолжался пожар в 38-этажном небоскребе. Пожар начался на 22-м этаже и поднялся на восемь этажей вверх. При тушении погибли трое пожарных.

.06.1994 г. - г. Претория - загорелось высотное здание в центре. Огонь вспыхнул на 19 этаже и распространился до последнего 27 этажа. Около 40 чел. были эвакуированы вертолетами.

.12.1996г. - г. Джакарта - пожар вспыхнул на верхних этажах 25-этажного Банка Индонезии. 15 чел. погибли.

январь 2005 г. - г. Сан-Паулу - пожар в 31-этажном здании. 90 чел. получили отравления продуктами горения.

.02.2005 г. - г. Мадрид - пожар в Виндзорской башне (32 этажа) начался на 21 этаже. Здание уничтожено.

.02.2005 г. - г. Тайчунь, Тайвань - пожар центральной части «Голден плаза тауэр». 4 чел. погибли, 10 чел. сняты с крыши здания.

Анализ пожаров в городе Москве показывает, что около 70% пожаров происходит в жилом секторе. При этом в жилье гибнет при пожарах около 80% людей, что составило более 400 человек в 2003 году.

В связи с высокой сложностью тушения пожаров в подобных зданиях, для дипломного проекта был выбран жилой дом, расположенный в городе Москве, восточном административном округе.

Восточный административный округ - один из 10 административных округов города Москвы. Включает в себя 16 районов, такие как:

Является самым крупным по территории и вторым по численности округом Москвы. Он занимает почти 15 % территории города. Здесь проживает более 1,4 миллиона человек, однако плотность населения здесь значительно ниже, чем в среднем по городу. На территории округа расположены станции Сокольнической, Арбатско-Покровской и Калининской линий метро, а также частично станция «Выхино».

На территории округа расположены большие лесные массивы: часть территории национального парка «Лосиный остров», Измайловский и Сокольнический парки, а также старинные архитектурные ансамбли петровских времен - усадьбы «Кусково» и «Измайлово», церкви XVI-XVII веков (это храмы Успения Пресвятой Богородицы в Вешняках, Рождества Иоанна Предтечи в Ивановском, Церковь Ильи Пророка в Черкизове, Храм Димитрия Солунского на Благуше, Рождества Христова и Покрова Пресвятой Богородицы в «Измайлово», Зосимы и Савватия Соловецких в Гольяново, Воскресения Христова в Сокольниках и другие).

тушение пожар спасательный жилой

Таблица 1 Статистические данные по районам округа

Для дипломного проекта был выбран район «Сокольники» на примере Жилого комплекса «Жилой дом в Сокольниках» расположенный по адресу: Русаковская ул., вл. 37-39 в минуте ходьбы от станции метро Сокольники.

Краткая информация:

Сдано в эксплуатацию в 2007 г., этажность 22-38, количество квартир 491, Высота потолков 3,15 м, площадь от 90 до 240 кв. м., стоимость за кв.м. от 4 500 до 9 500 $ (от 128 825 до 271 964 руб.), компания: ДОН-Строй.

"Дом в Сокольниках" - инновационный архитектурный проект, решенный в стиле «хай-тек». Комплекс состоит из нескольких разноэтажных секций, образующих в целом, устремленную вверх веерную композицию. Светлое здание из стекла и стали сочетает все эффекты этого направления - стильный минимализм и функциональность, легкость конструкций и многогранность пространства. Композиционно здание решено в форме раскручивающейся спирали. Внешний фасад отделан светлым натуральным камнем. Внутренний фасад представляет собой сплошную плоскость остекления, рассеченную вертикальными направляющими. Одна из особенностей фасадного решения - сочетание вертикалей многочисленных эркеров с горизонталями французских балконов. Террасные квартиры открываются на три стороны света. Из панорамных окон комплекса открывается живописный вид на Сокольнический парк.

РАЗДЕЛ 1 АНАЛИЗ И СТАТИСТИКА ПОЖАРОВ В ГОРОДЕ МОСКВА

.1 Краткий анализ обстановки с пожарами по России с 2003-2008 г.

Таблица 1.1.1 Статистика пожаров в России

    Таким образом, за указанный период:

Общее кол-во пожаров снизилось на 16%.

Кол-во погибших взрослых снизилось на 21%.

Кол-во погибших детей снизилось на 25%.

Кол-во людей получивших травмы снизилось на 9%.

Кол-во спасенных из огня увеличилось на 0,3%.

Ежедневное кол-во пожаров снизилось на 16%, погибших в них людей снизилось на 20%.

.2 Подробный анализ пожаров за 2009 - 2010 г.г. в городе Москва

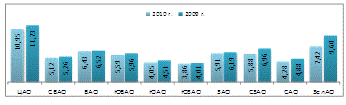

Обстановка с пожарами в городе Москве за 2010г., в сравнении с 2009 г., характеризовалась следующими основными показателями:

    зарегистрировано пожаров - 5 779 (- 7,1 %);

    при пожарах погибло - 163 чел. (- 7,4 %);

    получили травмы - 419 чел. (- 0,9 %);

    спасено людей - 1 520 чел. (- 7,1 %);

    установленный материальный ущерб - 378 млн. 729 тыс. 42 руб. (- 43%).

Диаграмма 1.2.1 Основные данные по пожарам и их последствиям

За 2010 год в городе Москве произошло 2 крупных пожара, а именно:

     20.01.2010 в административно-складском здании, принадлежащем ЗАО «Глория», расположенном по адресу: Почтовая Б. ул., д. 30, стр. 2. В результате пожара уничтожено 250 кв.м. поэтажной площади и еще 2 250 кв.м. пострадало. Пожаром был причинен материальный ущерб на сумму 122 млн. 519 тыс. 872 руб. По факту пожара возбуждено УД по ст. 168 УК РФ.

     15.07.2010 по адресу: Радио ул., д. 17, от нарушения правил пожарной безопасности при проведении огневых работ на кровле Федерального государственного учреждения культуры «Всероссийский художественный научно-реставрационный центр имени академика И. Э. Грабаря» произошёл пожар, в результате которого уничтожено ценностей на площади 2 000 кв. м на общую сумму 156 млн. руб.

Относительные показатели, характеризующие обстановку с пожарами за 2010. в городе Москве следующие:

    количество пожаров, приходящихся на 10 тыс. населения - 5,55 (2009 - 5,97);

    количество погибших на 100 тыс. населения - 1,56 (1,69);

    количество травмированных на 100 тыс. населения - 4,02 (4,06);

    ущерб в расчёте на одного человека - 36,36 руб. (63,74);

    средний ущерб, приходящийся на один пожар - 65 535 руб. (106 721).

Диаграмма 1.2.2 Распределение пожаров, приходящихся на 10 тыс. населения

    Относительный показатель пожаров, приходящихся на 10 тыс. населения, превысил среднегородской показатель (5,55) в ЦАО (10,95), ЗелАО (7,42), ВАО (6,43), ЗАО (5,91), СЗАО (5,88) и ЮВАО (5,59).

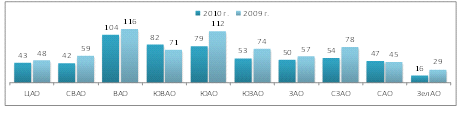

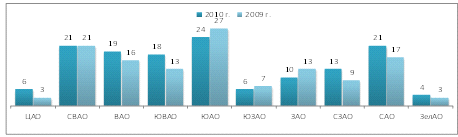

Диаграмма 1.2.3 Распределение пожаров по АО

За 2010г. регистрируется снижение числа пожаров на территориях всех АО.

Диаграмма 1.2.4 Распределение пожаров по месяцам года

Диаграмма 1.2.5 Распределение пожаров по дням недели

В распределении по дням недели увеличение числа пожаров не отмечено.

Диаграмма 1.2.6 Распределение пожаров по времени суток

Диаграмма 1.2.7 Распределение пожаров по объектам возникновения

Чаще всего пожары в городе происходили по причине неосторожного обращения с огнём - 54,9 % от их общего количества, в том числе от неосторожности при курении - 22,9 %

Произошло увеличение числа пожаров по причинам: нарушения правил устройства и эксплуатации печей - на 22,2 % (+ 4 случая), нарушения правил устройства и эксплуатации транспортных средств - на 38,2 % (+190), нарушение правил устройства и эксплуатации электрооборудования - на 3,6 % (+39). Зарегистрирован также рост пожаров на 25 % (+ 1) по причинам неисправности производственного оборудования.

Диаграмма 1.2.8 Распределение пожаров по причинам возникновения

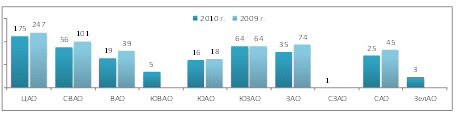

Диаграмма 1.2.9 Распределение погибших при пожарах людей по округам

Диаграмма 1.2.10 Погибшие на 100 тыс. проживающего населения

Среднегородской показатель количества погибших на 100 тыс. населения, по сравнению с АППГ, уменьшился c 1,69 до 1,56. Превышение данного показателя зарегистрировано в ЦАО (1,72), ВАО (1,58), ЮВАО (1,60), ЮАО (1,64), ЮЗАО (1,68), САО (1,89) и ЗелАО (1,85).

Диаграмма 1.2.11 Причины пожаров с гибелью людей

Подавляющее большинство случаев гибели произошло при пожарах, причиной которых явилось неосторожное обращение с огнём - 75,5 % от общего числа погибших, в том числе от неосторожности при курении погибли 79 чел. (48,5 % от общего числа погибших).

Произошло увеличение числа погибших при пожарах людей по причине неосторожного обращения с огнём - на 2,5 % (с 120 до 123 чел.).

Диаграмма 1.2.12 Распределение погибших при пожарах людей по условиям, способствовавшим гибели

В 39 случае смерти (24 % от общего числа погибших) из 163 - погибшие находились в состоянии алкогольного или наркотического опьянения. Нахождение в состоянии сна составило 20,9 % (34 чел.) от общего числа погибших. В основном жертвами огня становилось взрослое население: граждане от 31 до 50 лет - 50 чел. и от 51 до 70 лет - 49 чел.

Диаграмма 1.2.13 Распределение погибших при пожарах людей по времени суток

Чаще всего люди гибли в ночные часы - 59 чел., из которых 18 чел. - находились в состоянии алкогольного опьянения.

Диаграмма 1.2.14 Распределение гибели людей по объектам возникновения пожаров

Значительное число погибших регистрируется в зданиях жилого назначения и надворных постройках - 113 случаев или 87,7 % от общего числа погибших.

Диаграмма 1.2.15 Распределение травмированных людей по объектам возникновения пожаров

Наибольшее число травмированных людей зарегистрировано при пожарах в зданиях жилого назначения и надворных постройках - 359 чел. (85,7 % от общего числа травмированных), что больше, чем за 2009 год, на 2,9 % (+ 10 чел.).

Диаграмма 1.2.16 Причины пожаров с травмированием людей

Возросло число травмированных людей на пожарах, произошедших по следующим причинам: нарушение правил устройства и эксплуатации теплогенерирующих агрегатов и установок - в 2 раза (+ 2 чел.), умышленные действия по уничтожению (повреждению) имущества, нанесения вреда здоровью человека при помощи огня (поджог) - в 3 раза (+ 14), нарушение правил устройства и эксплуатации печей - на 100 % (+ 3), нарушение правил устройства и эксплуатации электрооборудования - на 15,8 % (+ 12), нарушение правил устройства и эксплуатации транспортных средств - на 33,3 % (+ 2),

За 2010 г. зарегистрированы 4 случая гибели детей при пожарах (2009 г. - 5) в САО (2), ЗАО и ЗелАО (по 1). Случаев травмирования детей при пожарах зарегистрировано 48 (2009 г. - 37).

Диаграмма 1.2.17 Распределение травмированных при пожарах детей по АО

Диаграмма 1.2.18 Распределение пожаров в зданиях жилого сектора по АО (в абсолютных показателях)

Отмечено снижение количества пожаров на территориях всех АО.

Диаграмма 1.2.19 Распределение пожаров по объектам их возникновения

Наибольшее число пожаров в категории зданий жилого назначения зарегистрировано в многоквартирных жилых домах - 92,6 % от их общего числа или 3 463 случая.

В сравнении с 2009 г., возросло число пожаров в садовых домах (дачах и др.) - в 3 раза (+ 16 случаев), банях и саунах - на 57,1 % (+ 4), прочих зданиях и постройках жилого сектора - на 27,5% (+ 11 случаев) и гаражах, тентах-укрытиях и т.д. - на 10,1 % (+ 13).

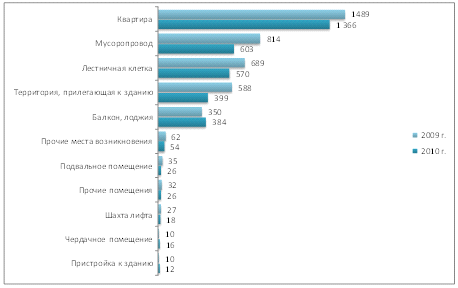

Диаграмма 1.2.20 Распределение пожаров по местам их возникновения в жилых домах

Чаще всего пожары в жилых домах происходили в квартирах - 1366 случаев (39,3 % от общего количества пожаров в жилых домах), в мусоропроводах - 603 случая (17,3 %) и на лестничных клетках - 570 случаев (16,4 %).

Возросло число пожаров, в сравнении с 2009 г., на балконах и лоджиях - на 9,7 % (+ 34 случая), пристройках к зданиям - на 20 % (+ 2) и чердачных помещениях - на 60% (+ 6).

в квартирах жилых домов:

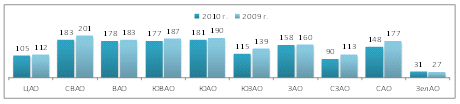

Диаграмма 1.2.21 Распределение пожаров по местам возникновения в зданиях жилого назначения по АО в квартирах жилых домов

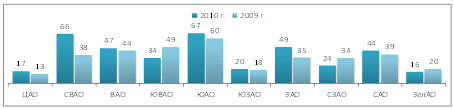

Наибольше число пожаров в квартирах жилых домов регистрировалось в СВАО (183), ЮАО (181) и ВАО (178). В сравнении с 2009 г., рост пожаров наблюдается в ЗелАО - на 14,8 % (+ 4 случая).

в мусоропроводах жилых домов:

Диаграмма 1.2.22 Распределение пожаров по местам возникновения в зданиях жилого назначения по АО в мусоропроводах жилых домов

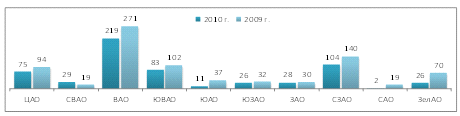

Чаще всего пожары в мусоропроводах жилых домов происходили в ВАО (219) и СЗАО (104). В первом полугодии 2010 г. отмечается снижение данных пожаров во всех АО, за исключением СВАО, где отмечается их рост на 52,6 % (+ 10 случаев).

     в лестничных клетках жилых домов:

Диаграмма 1.2.23 Распределение пожаров по местам возникновения в зданиях жилого назначения по АО в лестничных клетках жилых домов

Самое большое количество пожаров в лестничных клетках жилых домов зарегистрировано на территории ВАО - 104 случаев. Рост пожаров отмечен в ЮВАО - на 15,5 % (+ 11 случаев) и САО - на 4,4 % (+ 2).

     на территориях, прилегающих к жилым домам:

Диаграмма 1.2.24 Распределение пожаров по местам возникновения в зданиях жилого назначения по АО на территориях, прилегающих к жилым домам

Наибольшее число пожаров на территориях, прилегающих к жилым зданиям, регистрировалось в ЦАО - 175 случаев. Рост данных пожаров, в сравнении с 2009 г., отмечен в ЮВАО, СЗАО и ЗелАО - на 100 % (соответственно на 5, 1, 3 случая).

    на балконах и лоджиях жилых домов:

Диаграмма 1.2.25 Распределение пожаров по местам возникновения в зданиях жилого назначения по АО        на балконах и лоджиях жилых домов

На балконах, лоджиях жилых домов наибольшее количество пожаров зарегистрировано в ЮАО (67) и СВАО (66). Рост пожаров отмечен в ЦАО - на 30,8 % (+ 4 случая), СВАО - на 73,7 % (+ 28), ВАО - на 6,8 % (+ 3), ЮАО - на 11,7 % (+ 7), ЮЗАО - на 11,1 % (+ 2), ЗАО - на 40 % (+ 14) и САО - на 12,8 % (+ 5).

- в гаражах, тентах-укрытиях, в том числе ГСК:

Диаграмма 1.2.26 Распределение пожаров по местам возникновения в зданиях жилого назначения по АО в гаражах, тентах-укрытиях, в том числе ГСК

Чаще всего пожары в гаражах, тентах-укрытиях, в том числе ГСК, регистрировались на территории ЮАО - 24 случая. В сравнении с АППГ, рост пожаров на данных объектах отмечен в ЦАО - на 100 % (+ 3 случая), ВАО - на 18,8 % (+ 3), ЮВАО - на 38,5 % (+ 5), СЗАО - на 44,4 % (+ 4), САО - на 23,5 % (+ 4) и ЗелАО - на 33,3 % (+ 1).

Вывод по разделу

Основной причиной пожаров в жилом секторе является неосторожное обращение с огнём - 1 427 случаев (71 % от общего числа пожаров в зданиях жилого назначения и надворных постройках), а также нарушение правил устройства и эксплуатации электрооборудования - 763 случая (20,4 %).

В сравнении с 2009 г., на 0,5 % (+ 3 случая) возросло число пожаров по причине нарушение ПУЭ электрооборудования, на 14,3 % (+ 12) по причине умышленных действий по уничтожению (повреждению) имущества, нанесению вреда здоровью человека при помощи огня (поджог) и на 25 % (+ 3) по причине нарушение ПУЭ печей.

Наибольше число пожаров в квартирах жилых домов регистрировалось в СВАО (183), ЮАО (181) и ВАО (178). В сравнении с 2009 г., рост пожаров наблюдается в ЗелАО - на 14,8 % (+ 4 случая).

В соответствии с вышеуказанными статистическими данными для дипломного проекта был выбран «Жилой дом в Сокольниках» находящийся в Восточном Административном Округе г. Москвы по адресу: Русаковская вл. 37-39

РАЗДЕЛ 2 Оперативно-тактическая характеристика объекта

2.1 Краткая характеристика объекта

Многофункциональный жилой комплекс со встроено-пристроенными помещениями и подземной автостоянкой находиться по адресу: улица Русаковская владение 37-39. Стены монолитные, перекрытия железобетонные, перегородки кирпичные и железобетонные, кровля железобетонная. В плане 147х472 м, высотой 132 метра. Пять жилых секций, 1-я секция 18 этажей, 2-я секция 22 этажа, 3-я секция 25 этажей, 4-я 29 этажей, 5-я 37 этажей. Так же имеется три этажа подземной автомобильной стоянки.

.2 Генеральный план

Комплекс оборудован автоматической пожарной сигнализацией, сухотрубами [см. рис. 2.2.1], пожарными кранами и системой дымоудаления [см. таблицу 2.2.2].

По периметру здания расположено 6 пожарных гидрантов (К-250; Р-4 атм.; Q-145 л/с): 2 ПГ - на улице Русаковской расстояние 20 метров от здания, на Сокольнической площади 1ПГ (К-250; Р-4 атм.; Q-145 л/с) расстояние 60м., 3 ПГ на улице Сокольническая слободка (К-200; Р-3 атм.; Q-110 л/с) расстояние 60-80м.

Ближайшая пожарная часть №12 находится на расстоянии около 300м от ЖК «Русаковская», на улице Стромынка [см. рис. 2.21], что обеспечит быстрое прибытие пожарных подразделений и локализацию пожара на ранней стадии.

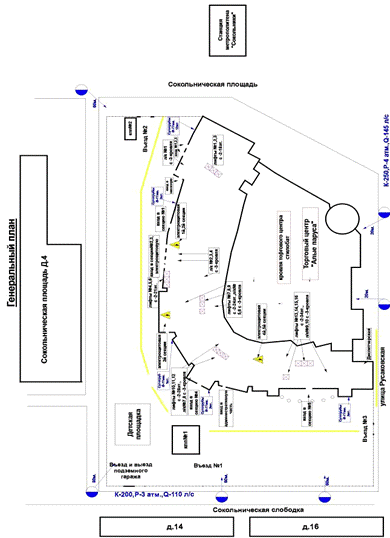

Рис. 2.2.1 Схема объекта на местности

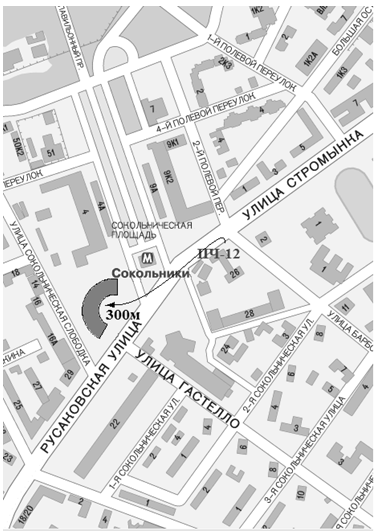

Рис. 2.2.2 Схема маршрута следования

.3 Общая часть

степень огнестойкости здания - ІІ;

класс конструктивной пожарной опасности - С0;

функциональная пожарная опасность групп помещений здания - Ф 3.1, 3.2, 3.5, 4.3.

.4 Технико-экономические показатели

    Количество этажей - 38.

    Площадь застройки - 9340 м2.

    Строительный объем - 193670 м3.

    Высота верха парапета здания - 132 м.

    Функциональное назначение помещений следующее:

Подземная автомобильная стоянка: на 150 машина - мест [см. рис. 2.4.1.] - 1-й этаж на уровне - 6.9 м. въезд и выезд выходят на улицу Сокольническая слободка. На стоянке находятся автомобильная мойка на 2 машино-места и вентиляционная камера. Электрощитовая находится у лифтов №4,5,6 на уровне 2-й секции, с правой стороны при въезде. Противопожарная защита: стоянка оборудована сплинклерной автоматической системой пожаротушения, срабатывает автоматически. Так- же на стоянке расположены 12 пожарных кранов диаметром 66 мм. Рядом с пожарными кранами находится выход сухотруба диаметром 77 мм. На стоянке находится 15 лифтов: лифты №1,2,3 расположены в 1-й секции, зона действия со 2-го этажа по 18 этаж, лифты №4,5,6 расположены в 2-й секции зона действия со 2-го этажа по 21 этаж, лифты №7,8,9 расположены в 3-й секции зона действия со 2-го этажа по 24 этаж, лифты №10,11,12 расположены в 4й секции зона действия со 2-го этажа по 28 этаж, лифты №13,14,15 расположены в 5-й секции зона действия с 2-го этажа по 34 этаж. На стоянке находится 10 лестничных клеток, зоны действия лестничных клеток №1,2,3,4,5,6,7,8 находящихся в секциях №1,2,3,4 с 3-го этажа на кровлю. Зона действия лестничных клеток №9,10 находящихся в секции №5 со 2-го этажа на кровлю.

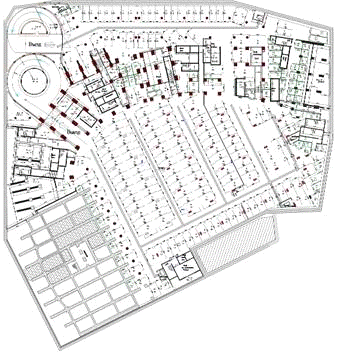

Рис. 2.4.1 Схема автостоянки

Первый этаж: на первый этаж 14 входов, 4 входа в секции, в электрощитовые, в административную часть и в насосную. На первом этаже находятся кабинеты управляющего, сотрудников, так - же насосная где находятся насосы - повысители, серверная- мониторная, диспетчерская куда выведены станции управления автоматической пожарной сигнализацией и сплинклерной системой пожаротушения. Электрощитовые находится; 1,2-й секции у л/к №2 вход с улицы, 3й секции напротив детской площадки, вход с улицы, 4,5-й секции находится напротив серверной - мониторной, вход у л/к №9. Противопожарная защита: первый этаж оборудован сплинклерной автоматической системой пожаротушения, срабатывает автоматически и автоматической пожарной сигнализацией. Так - же на первом этаже расположены 15 пожарных кранов диаметром 51мм., 20 сухотруба диаметром 77мм. расположены по периметру здания. На первом этаже находится 16 лифтов: лифты №1,2,3 расположены в 1й секции зона действия с 2-го этажа по 18 этаж, лифты №4,5,6 расположены в 2-й секции зона действия с 2-го этажа по 21 этаж, лифты №7,8,9 расположены в 3-й секции зона действия с 2-го этажа по 24 этаж, лифты №10,11,12 расположены в 4-й секции зона действия с 2-го этажа по 28 этаж, лифты №13,14,15,16 расположены в 5й секции зона действия с 2-го этажа по 34 этаж, лифт №16 с 1-го этажа по 34 этаж. На первом этаже находится 10 лестничных клеток, зоны действия лестничных клеток №1,2,3,4,5,6,7,8 находящихся в секциях №1,2,3,4 с -3го этажа на кровлю. Зона действия лестничных клеток №9,10 находящихся в секции №5 со 2-го этажа на кровлю.

Второй этаж на уровне - 10.2 м. на 150 машино - мест, въезд и выезд через -1й этаж выходят на улицу Сокольническая слободка. Электрощитовая находится у лифтов №4,5,6 на уровне 2-й секции, с правой стороны при въезде. Противопожарная защита: стоянка оборудована сплинклерной автоматической системой пожаротушения, срабатывает автоматически. Так- же на стоянке расположены 12 пожарных кранов диаметром 66мм. Рядом с пожарными кранами находится выход сухотрубов диаметром 77мм. На стоянке находится 15 лифтов: лифты №1,2,3 расположены в 1-й секции зона действия со 2-го этажа по 18 этаж, лифты №4,5,6 расположены в 2-й секции зона действия со 2-го этажа по 21 этаж, лифты №7,8,9 расположены в 3-й секции зона действия со 2-го этажа по 24 этаж, лифты №10,11,12 расположены в 4-й секции зона действия со 2-го этажа по 28 этаж, лифты №13,14,15 расположены в 5-й секции зона действия с 2-го этажа по 34 этаж. На стоянке находится 10 лестничных клеток, зоны действия лестничных клеток №1,2,3,4,5,6,7,8 находящихся в секциях №1,2,3,4 с 3-го этажа на кровлю. Зона действия лестничных клеток №9,10 находящихся в секции №5 с 2-го этажа на кровлю.

Третий этаж на уровне - 13.5 м. на 150 машино - мест въезд и выезд через 2-й этаж выходят на улицу Сокольническая слободка. Электрощитовая находится у лифтов №4,5,6 на уровне 2-й секции, с правой стороны при въезде. Противопожарная защита: стоянка оборудована сплинклерной автоматической системой пожаротушения, срабатывает автоматически. Так- же на стоянке расположены 12 пожарных кранов диаметром 66мм. Рядом с пожарными кранами находится выход сухотрубов диаметром 77мм. Лифтов нет. На стоянке находится 8 лестничных клеток, зоны действия лестничных клеток №1,2,3,4,5,6,7,8 находящихся в секциях №1,2,3,4 с 3-го этажа на кровлю. Под секцией №5 3-го этажа нет.

Технический этаж: расположен на уровне 11.5м. На нем находятся 7 электрощитовых для отключения электричества по секциям и подземной автомобильной стоянки. Противопожарная защита: технический этаж оборудован сплинклерной автоматической системой пожаротушения (срабатывает автоматически) и автоматической пожарной сигнализацией. Так же на техническом этаже расположены 22 пожарных крана диаметром 51мм. На техническом этаже находится 16 лифтов: лифты №1,2,3 расположены в 1-й секции зона действия со 2-го этажа по 18 этаж, лифты №4,5,6 расположены в 2-й секции зона действия с 2-го этажа по 21 этаж, лифты №7,8,9 расположены в 3-й секции зона действия с 2-го этажа по 24 этаж, лифты №10,11,12 расположены в 4-й секции зона действия с 2-го этажа по 28 этаж, лифты №13,14,15,16 расположены в 5-й секции зона действия с 2-го этажа по 34 этаж, лифт №16 с 1-го этажа по 34 этаж. На первом этаже находится 10 лестничных клеток, зоны действия лестничных клеток №1,2,3,4,5,6,7,8 находящихся в секциях №1,2,3,4 с 3-го этажа на кровлю. Зона действия лестничных клеток №9,10 находящихся в секции №5 со 2-го этажа на кровлю.

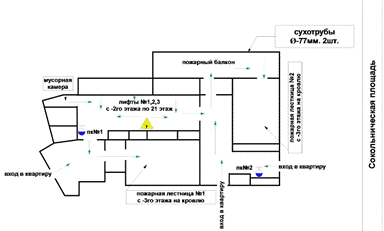

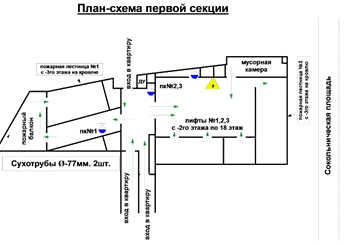

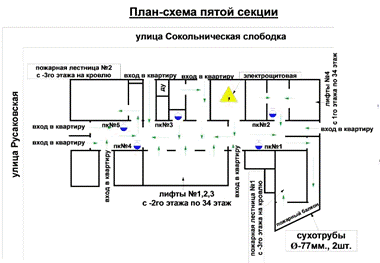

Первая секция: 18 этажная, 17 этажей жилых 18 этаж технический. Вход с Сокольнической площади [см. рис. 2.4.2]. На жилых этажах расположены по 3 квартиры планировка свободная, 2 лестничные клетки с -3-го этажа на кровлю. Три лифта с 2-го этажа по 17 этаж, 3 пожарных крана диаметром -51мм. Жилые этажи оборудованы сплинклерной автоматической системой пожаротушения, срабатывает автоматически и автоматической пожарной сигнализацией, а так - же системой дымоудаления. Сухотрубы выведены на пожарный балкон по шт. диаметром - 77мм. Электрощитовая для отключения электричества во всей секции находится на первом этаже, вход с улицы. По этажам электрощитовые находятся напротив лифтов.

Рис. 2.4.2 План-схема первой секции

Вторая секция: 22-х этажная, 21 этаж жилой, 22 этаж технический. Вход с Сокольнической площади [см. рис. 2.4.3]. На жилых этажах расположены по 3 квартиры планировка свободная, 2 лестничные клетки с -3-го этажа на кровлю. Три лифта с 2-го этажа по 21 этаж, 2 пожарных крана диаметром -51мм. Жилые этажи оборудованы сплинклерной автоматической системой пожаротушения, срабатывает автоматически и автоматической пожарной сигнализацией, а так- же системой дымоудаления. Сухотрубы выведены на пожарный балкон по шт. диаметром - 77мм. Электрощитовая для отключения электричества во всей секции находится на первом этаже, вход с улицы. По этажам электрощитовые находятся напротив лифтов.

Рис. 2.4.3 План-схема второй секции

Третья секция: 25 этажная, 24 этажа жилых, 25 этаж - технический. Вход с Сокольнической площади [см. рис. 2.4.4]. На жилых этажах расположены по 3 квартиры планировка свободная, 2 лестничные клетки с -3-го этажа на кровлю. Три лифта с 2-го этажа по 24 этаж, 2 пожарных крана диаметром - 51мм. Жилые этажи оборудованы сплинклерной автоматической системой пожаротушения, срабатывает автоматически и автоматической пожарной сигнализацией, а так - же системой дымоудаления. Сухотрубы выведены на пожарный балкон по шт. диаметром - 77мм. Электрощитовая для отключения электричества во всей секции находится на первом этаже, вход с улицы. По этажам электрощитовые находятся напротив лифтов.

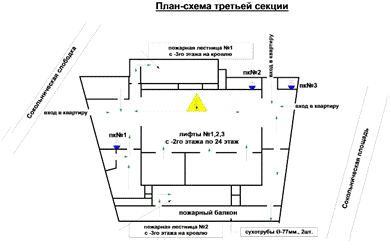

Рис. 2.4.4 План-схема третей секции

Четвертая секция: 29 этажная, 28 этажа жилых, 29 этаж технический. Вход с улицы Сокольническая слободка [см. рис. 2.4.5]. На жилых этажах расположены по 3 квартиры планировка свободная, 2 лестничные клетки с -3-го этажа на кровлю. Три лифта с 2-го этажа по 28 этаж, 2 пожарных крана диаметром - 51мм. Жилые этажи оборудованы сплинклерной автоматической системой пожаротушения, срабатывает автоматически и автоматической пожарной сигнализацией, а так - же системой дымоудаления. Сухотрубы выведены на пожарный балкон по шт. диаметром - 77мм. Электрощитовая для отключения электричества во всей секции находится на первом этаже, вход с улицы. По этажам электрощитовые находятся напротив лифтов.

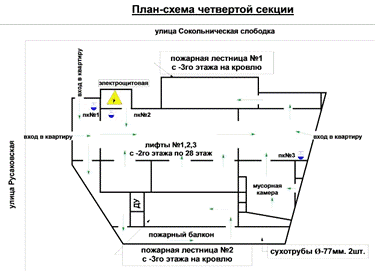

Рис. 2.4.5 План-схема четвертой секции

Пятая секция: 37 этажная, 34 этажа жилых, 35-37 этажи технические. Вход с улицы Сокольническая слободка [см. рис. 2.4.6]. На жилых этажах расположены по 7 квартир планировка свободная, 2 лестничные клетки с 2-го этажа на кровлю. Четыре лифта, три лифта с 2-го этажа по 34 этаж, один лифт с 1-го этажа по 34 этаж, 5 пожарных кранов диаметром - 51мм. Электрощитовая для отключения электричества во всей секции находится на первом этаже, вход у лестничной клетки. По этажам электрощитовые находятся напротив лифтов.

Рис. 2.4.6 План-схема пятой секции

.5 Конструктивные решения

Многофункциональный комплекс выполнен в железобетонных конструкциях серии 1.020-1/87. Прочность и устойчивость каркаса в поперечном направлении обеспечивается поперечными рамами, которые образуются из сборных железобетонных колонн и ригелей. Каркас здания выполнен с сеткой колонн 9x6, 9x9 и 6х6 м со сборномонолитными перекрытиями.

Фасадная система - навесная система «U-КОN». Система выполняется строго в соответствии с «Техническим Свидетельством» и «Альбомом технических решений для массового применения в строительстве системы навесных фасадов «U-КОN». В качестве утеплителя в системе применяются негорючие (НГ) по ГОСТ 30244-94, сертифицированные минераловатные плиты. В качестве элементов несущего каркаса системы применяются прессованные профили из алюминиевого сплава, отвечающие требованиям ГОСТ 22233-93. В облицовке фасадов применяются панели, относящиеся к материалам НГ или Г1 по ГОСТ 30244-94

Кровельная система «LОGIСRООF-SМАRТ» класса пожарной опасности конструкции К0(15) выполняется строго в соответствии с сертификатом пожарной безопасности на систему. Материал рулонный кровельный, применяемый в системе, относится к группе горючести Г1 или Г2 по ГОСТ 30244-94, группе распространения пламени РП1 по ГОСТ 51032-97 (не распространяющий по СНиП 21-01-97*).

На кровле предусмотрены противопожарные рассечки, препятствующие скрытому распространению горения, шириной 1 м, утеплитель которых выполнен из негорючих (НГ) по ГОСТ 30244-94 минераловатных плит. Противопожарные рассечки разделяют кровлю на участки площадью 3000 м2.

Внутри здания имеется 7 незадымляемых лестничных клеток шириной 2 метра. Четыре лестничные клетки ведут с первого по четвертый этажи с последующим выходом на кровлю, три лестничные клетки с первого по третий этажи. Здание оборудовано одним эскалатором, который ведет с первого по третий этаж. Также в здании имеется 6 лифтов: из них 4 грузопассажирских и 2 пассажирских. Из здания имеется 24 выхода с первого этажа все непосредственно на улицу.

К зданию пристроены помещения ТП и насосной станции, которые отгорожены противопожарной стеной 1-го типа.

Решетки на окнах здания отсутствуют.

.6 Противопожарная защита

    Система пожарной сигнализации:

Здание Объекта оборудовано адресно-аналоговой системой пожарной сигнализации (АПС) [см. таблицу 2.6.1] и выполнена с учетом требований НПБ 88-01, НПБ 110-03 и НПБ 58-97.

Установка пожарной сигнализации формирует импульс на управление:

оповещением о пожаре по НПБ 104-03[«Проектирование систем оповещения людей о пожаре в зданиях и сооружениях»];

вентиляционными установками общеобменных систем;

установками противодымной вентиляции;

лифтовым оборудованием.

Здание оборудовано пожарными извещателями (ДИП-34 и ИПР-513-3А). На первом этаже расположено 348 шт. ДИП-34 и 8 шт. ИПР-513-3А, на втором этаже расположено 351 шт. ДИП-34 и 7 шт. ИПР-513-3А, на третьем этаже расположено 392 шт. ДИП-34 и 8 шт. ИПР-513-3А, на четвертом этаже расположено 271 шт. ДИП-34 и 6 шт. ИПР-513-3А. Датчики пожарной сигнализации выводятся на пульт «С-2000-АР2» и «С-2000-СП2» в количестве 64 шт. и 24 шт. соответственно находящихся в помещении диспетчерской на четвертом этаже.

Сигнал о пожаре передается на пульт пожарной охраны «01» по телекоммуникационному каналу.

Система оповещения и управления эвакуацией людей при пожаре:

Все помещения Объекта согласно табл. 2 НПБ 104-03 оборудованы СОУЭ (Система оповещения и управления эвакуацией) 4-го типа. СОУЭ выполнена с учетом требований НПБ 104-03, её управление осуществляется из помещения диспетчерской. От зон оповещения предусмотрена обратная связь с диспетчерской. Оповещение производится через передающие устройства расположенные на этажах здания.

Электроснабжение систем противопожарной защиты:

Питание электроэнергией систем противопожарной зашиты осуществляться по 1-ой категории надежности электроснабжения и предусматриваться от двух независимых источников с устройством автоматического включения резерва (АВР).

Электропроводка и кабельные линии независимо от способа прокладки, материала токопроводящих жил и изоляции кабелей и проводов, их количества в трубе, лотке, групповой открытой прокладке не распространяют горение.

Таблица 2.6.1 Наличие и характеристика установок пожаротушения

Таблица 2.6.2 Наличие и характеристика системы дымоудаления и подпора воздуха

.7 Противопожарное водоснабжение

Наружное противопожарное водоснабжение

Водоснабжение на нужды пожаротушения осуществляется от пожарных гидрантов (ПГ), установленных на наружной кольцевой сети водопровода. Требуемый расход воды на нужды пожаротушения принимаются не менее 60 л/с. ПГ располагается вдоль автомобильных дорог на расстоянии 2,5 м от края проезжей части и не ближе 5 м от стен зданий [см. таблицу 2.7.1].

Расположение пожарных гидрантов учитывает возможность установки на них пожарных автомобилей и осуществление тушения каждой, части здания Объекта от двух ПГ, с учетом прокладки рукавных линий длиной не более 50 м по дорогам с твердым покрытием.

Для ориентировки подразделений противопожарной службы места установки пожарных гидрантов, соединительных головок для передвижной пожарной техники и номерные знаки домов обозначены светоуказателями, установленными на стенах фасадов здания.

Таблица 2.7.1 Наружное противопожарное водоснабжение

Внутреннее противопожарное водоснабжение:

Внутреннее противопожарное водоснабжение выполнено в соответствии с требованиями нормативных документов.

В здании имеется два ввода, которые подключены к различным участкам наружной кольцевой сети. Внутренняя водопроводная сеть кольцевая.

Насосная станция оборудована внутренним противопожарным водопроводом с расходом воды 2,5 л/с, а также двумя углекислотными огнетушителями.

Расчетный расход воды и число струй от внутренних пожарных кранов согласно СНиП 2.04.01-85* принимается 3x2,5 л/с.                                                 Пожарные краны снабжены 20-метровыми рукавами на шарнирном барабане и стволом в пожарных шкафах стандартного образца.
