Исследование схем импульсных декодеров
Лабораторная
работа №1
Исследование
схем импульсных декодеров
Выполнил студент группы ЭМ-41
Королев А.А.
Цель работы. Изучить принципы построения и
обеспечения безопасности в схемах импульсных декодеров логических сигналов.

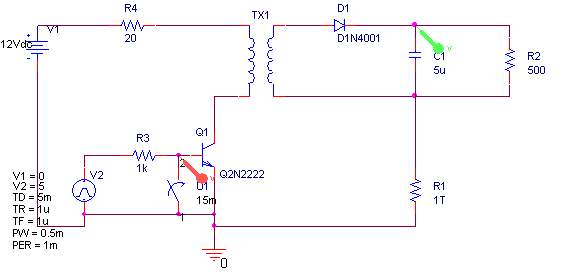

Рисунок 1 - Схема трансформаторного импульсного
декодера

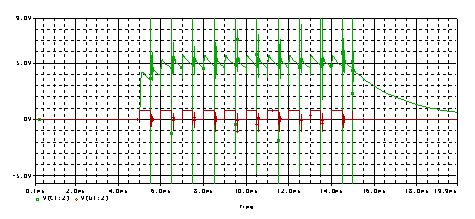

Рисунок 2 - Временная диаграмма работы исправной
схемы
Как видно из диаграммы, при наличии импульсов на
входе исправной схемы на выходе присутствует пульсирующее напряжение с
постоянной составляющей ≈ 5В. При отсутствии импульсов напряжение на
выходе стремится к 0.
импульсный декодер схема диод
1. Моделирование увеличения прямого
сопротивления диода D1
Для моделирования увеличения прямого
сопротивления диода, увеличим объемное сопротивление RS
его модели с 33 мОм до 1 Ом. Описание модели поместим в файл SCHEMATIC.net.

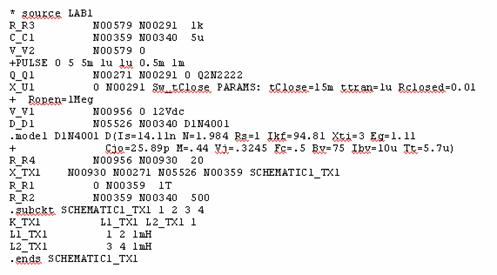

Содержимое файла SCHEMATIC.net:

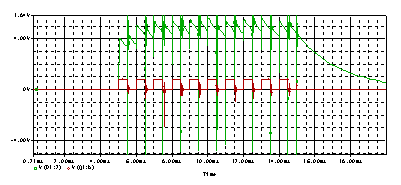

Рисунок 3 - Временная диаграмма работы схемы при
увеличении прямого сопротивления диода D1
. Моделирование увеличения обратного тока диода D1
Увеличим начальный ток пробоя IBV
с 10мкА до 1мА.
. Моделирование увеличения напряжения открытия
диода D1
Увеличим коэффициент инжекции N
от 1.984 до 4.

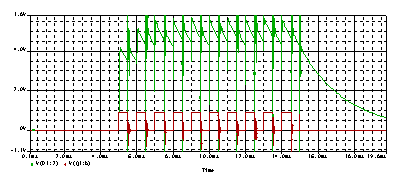

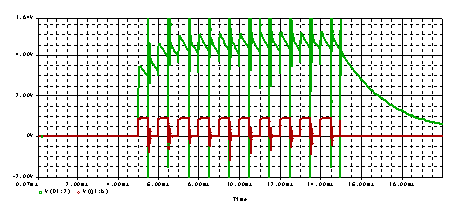

Рисунок 5 - Временная диаграмма работы схемы при
увеличении напряжения открытия диода D1
Вывод: Как следует из диаграмм, увеличение
прямого сопротивления и обратного тока диода D1
приводят к незначительному увеличению пульсаций, а увеличение напряжения
открытия, кроме того, приводит к незначительному снижению постоянной
составляющей (на величину увеличения напряжения открытия). Так как эти
изменения незначительны, то они не являются отказами схемы.
