Изучение параметров полевых транзисторов
Отчёт
по лабораторной работе
Изучение
параметров полевых транзисторов
Подготовили:
Жаренков А.
Шестаков И.
Иванов В
Целью данной работы является исследование ВАХ
полевого транзистора с p-n-переходом
и каналом n-типа при различных
режимах работы, а также ознакомление с методом измерения основных параметров
полевого транзистора.
Полевым называют транзисторы, работа которых
основана на управлении размерами токопроводящей области (канала) посредством
изменения напряженности поперечно-приложенного электрического поля.
Проводимость канала в таких приборах определяется основными носителями.
Контакт, от которого движутся
основные носители, называется истоком, а тот к которому движутся - стоком.
Затвор электрически изолирован от канала областью объёмного заряда перехода. В
зависимости от способа изоляции различают:
Транзисторы с управляющим переходом;
Транзисторы с изолированным затвором
(МОП, МПД);
Транзисторы с индуцированным
каналом;
Транзисторы с барьером Шоттки.
Основные характеристики полевого
транзистора:

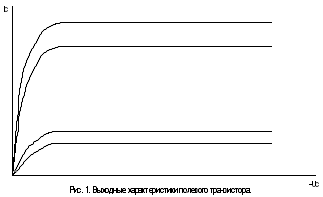

. Выходные характеристики полевого
транзистора.
. Входные характеристики полевого
транзистора.
Входные характеристики определяются
свойствами перехода
затвора, при обратном напряжении затвора. Ток затвора - это ток
закрытого перехода.
определяется тепловым током, током
термогенерации, токами утечки обратно-смещенного перехода.
Однако в отличии от
полупроводникового диода на ток здесь влияет ионизация носителей
заряда в перекрытой части канала, этот процесс обуславливает зависимость тока
затвора от тока и напряжения стока. Полевые транзисторы с переходом и
каналом типа как по
полярности источников питания, так и по электрическим характеристикам идентичны
электровакуумным триодам.
Практическая
часть
полевой транзистор канал
напряжение насыщение
В нашей работе при помощи
электроизмерительного прибора Л2-31 изучались параметры полевого транзистора с
управляющим переходом.
Задание №1
Первым этапом было снятие входных
характеристик ,
определяющихся свойствами перехода

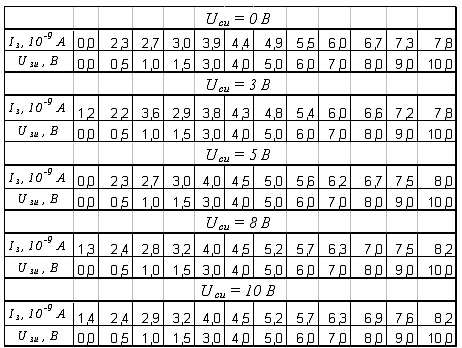

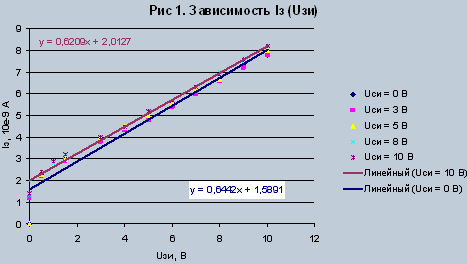

затвора. Экспериментальные данные представлены в таблице 1 и на рисунке 1.
Параметром семейства было напряжение ,. Использовав метод наименьших
квадратов, мы нашли ток и сопротивление утечки при :,Rут = (2.34 ±0.1)ГОм; I30 = (1.6±0.2)*10-9 А
Таблица 1
Задание №2
Второе задание заключалось в
построении выходных характеристик транзистора . Зависимости были получены при двух
различных напряжениях затвора. Полученные результаты представлены в таблице 2 и
на рисунке 2.
Погрешности значений определяются
приборной погрешностью и по абсолютному значению равны: и . По
выходной характеристике при отсутствии напряжения на затворе () можно
определить минимальное сопротивление канала . Оно равно дифференциальному
сопротивлению этой зависимости в начале координат (рис. 2). Используя метод
сплайн-функций, мы численно подсчитали производную и получили:Rk0 = 53 КОм.
Напряжение насыщения для данной кривой .
Крутизна вычисляется как производная
зависимость , и при Uз = 10В равна
S = (1.4 ±
0.1) 10-4 А/В.
Таблица 2
Рис 2 зависимость

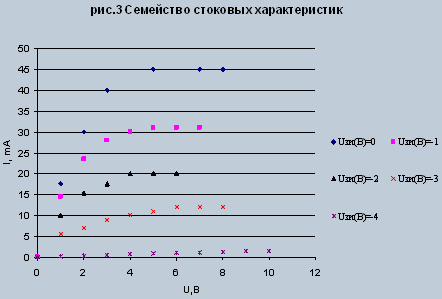

Таблица 3
|
19313842434343
|
|
|
|
|
|
|
|
1234567
|
|
|
|
|
|
|
|
|
15252729303030
|
|
|
|
|
|
|
|
1234567
|
|
|
|
|
|
|
|
|
10141617181818
|
|
|
|
|
|
|
|
1234567
|
|
|
|
|
|
|
|
|
4.05.56.36.97.47.78.18.48.68.9
|
|
|
|
|
|
|
|
|
|
|
12345678910
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12345678
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задание №3
Определение матрицы y-параметров
из семейства характеристик транзистора.
у11 определили по входной
характеристике при Uси = 0В: у11
= 0.64
у22 определили по выходной
характеристике при Uзи = 0В:у22
= 4.89
у21 представляет собой крутизну
транзистора, взятую с обратным знаком: у21 = - 1.4*10-4

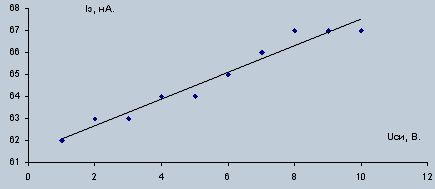

Для определения у12 по входным
характеристикам была построена зависимость Iз(Uси)
(рис. 4). Затем методом наименьших квадратов был рассчитан искомый параметр: у12
= 0.61
Вывод
В результате нашей работы мы
построили семейства входных и выходных характеристик полевого транзистора. По
ним мы определили основные параметры транзистора: напряжение отсечки Uотс = -(4.1 ±
0.2)В., напряжение насыщения, минимальное сопротивление канала Rk0 = 52.6 КОм,
ток утечки I30 = (1.6±0.2)*10-9 А.
сопротивление утечки. Rут = (2.34±0.1)ГОм, крутизну S = (1.4 ±
0.1) 10-4 А/В.
Литература
1. Степаненко
И.П. Осовы теории транзисторов и интегральных схем. Изд. "Энергия",
М., 1972 г.
