Технология возведения сетей и сооружений
Федеральное
агентство по образованию РФ
МОСКОВСКАЯ
ГОСУДАРСТВЕННАЯ АКАДЕМИЯ КОММУНАЛЬНОГО ХОЗЯЙСТВА И СТРОИТЕЛЬСТВА
Факультет:
Инженерные системы и экология
Кафедра:
строительного производства
КУРСОВОЙ
ПРОЕКТ:
«Технология
возведения сетей и сооружений»
Выполнила:
Студ. V
курс ВВ Шифр: 08-153
Каштанова
О.И.
Приняла:
Аппарович Т.В.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
ИСХОДНЫЕ ДАННЫЕ
ОБЛАСТЬ ПРИМЕНЕНИЯ ТЕХНОЛОГИЧЕСКОЙ КАРТЫ
. ВЕДОМОСТЬ ПОТРЕБНОСТИ В КОМПЛЕКТУЮЩИХ
. ПРОЕКТИРОВАНИЕ КОМПЛЕКСНОГО ТЕХНОЛОГИЧЕСКОГО
ПРОЦЕССА ВОЗВЕДЕНИЯ ВОДОПРОВОДНОЙ СЕТИ
.1 Состав работ
.2 Определение типа и размеров выемок
.3 Выбор экскаватора для разработки грунта в
выемках. Определение объемов ручной и механизированной разработки.
.4 Расчет количества автосамосвалов
.5 Выбор монтажного крана (трубоукладчика)
.6 Состав технологической карты на возведение
напорного водопровода
. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА И МАШИННОГО ВРЕМЕНИ.
. ГРАФИК ПРОИЗВОДСТВА РАБОТ
. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
. ПОТРЕБНОСТЬ В РЕСУРСАХ
. ТЕХНИКА БЕЗОПАСНОСТИ. ПОЖАРНАЯ БЕЗОПАСТНОСТЬ
. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
ВВЕДЕНИЕ
Целью
курсового проекта является разработка оптимальных технологических схем по
устройству наружных напорных водопроводных сетей, выбор типа и числа
строительных машин, задействованных на всех этапах возведения системы
водоснабжения; обеспечение требуемого качества и минимальной стоимости
выполнения работ. Процесс курсового проектирования можно разделить на следующие
этапы:
расчетный;
технологический;
оформительский.
Технологическая
схема разрабатывается по единой схеме в соответствии указаниям СНиП 3.01.01-85*
«Организация строительного производства», а также по «Руководству по разработке
и утверждению технологических карт в строительстве» ЦНИИОМТП,2004 г.
ИСХОДНЫЕ
ДАННЫЕ
технологическая схема водопроводная сеть
|
1
|
Материал
труб
|
железобетон
|
|
2
|
Тип
соединения
|
раструбное
|
|
3
|
Условные
диаметры труб, мм
|
600
|
|
4
|
Длина
одной трубы, м
|
5
|
|
5
|
Глубина
заложения, м
|
2
|
|
6
|
Длина
сети, км
|
3,2
|
|
7
|
Вид
грунта
|
суглинок
|
|
8
|
Условия
производства работ
|
полевые
|
|
9
|
Глубина
промерзания грунта, м
|
0,9
|
|
10
|
Дальность
транспортирования грунта, шт.
|
2
|
|
11
|
Количество
линейных колодцев, шт.
|
43
Технологическая карта - один из
основных документов проектов производства работ, который содержит комплекс
инструктивных указаний по рациональной организации и технологии строительного
процесса, способствующих повышению производительности труда, улучшению качества
и снижению себестоимости строительно-монтажных работ.
Технологические
карты, входящие в состав ППР, как правило, разрабатываются на сложные виды
работ и работы, выполняемыми новыми методами. Основное назначение этих карт
оказать помощь строителям и проектировщикам при разработке технологической
документации.
Технологическая
карта разработана на организацию и производство работ по укладке трубопровода
из железобетонных труб на раструбных соединениях. Укладка трубопровода
производится в траншеи глубиной 2 м с инвентарным креплением. Траншея разрабатывается
механизированным способом в просадочных грунтах 1 категории в летний период
времени. Работы производятся в одну смену, в полевых условиях.
Технологическая
карта на строительство водопроводной сети рассматривает следующий состав работ:
· механизированная
разработка траншей под трубы и котлованов под колодцы для последующей их
засыпки после укладки труб и возведения колодцев с погрузкой грунта в
автосамосвалы для отвозки грунта за пределы строительной площадки;
· ручная
разработка грунта, недобранного экскаватором, в приямках под стыками труб;
· устройство
основания под днище колодцев;
· укладка
труб в траншею с устройством стыковых соединений;
· устройство
колодцев;
· установка
задвижек и фасонных частей в колодцах;
· частичная
засыпка трубопроводов;
· предварительные
гидравлические испытания;
· обратная
засыпка вручную в полевых условиях с послойным трамбованием грунта;
· окончательное
гидравлическое испытание трубопровода;
· промывка
и хлорирование трубопровода;
· сдача
системы.
1. ВЕДОМОСТЬ ПОТРЕБНОСТИ
В КОМПЛЕКТУЮЩИХ
|
Наименование
|
Эскиз,
мм
|
Масса,
кг
|
Общее
кол-во,шт.
|
|
Плита
опорная КЦО-2
|
 800
|
43
|
|
|

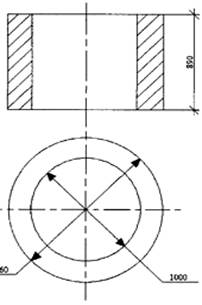

Кольцо
стеновое КЦ-10-9
|
 600
|
86
|
|
|
Плита
днища КЦД-10
|
 440
|
43
|
|
|
Плита
перекрытия КЦП 1-10
|
 250
|
43
|
|
|
Задвижка
|
|
1080
|
43
|
|
Труба
с раструбом ТН 50-0
|
 1320
|
640
|
|
|
Пожарная
подставка
|
 16,5
|
43
|
|
2. ПРОЕКТИРОВАНИЕ
КОМПЛЕКСНОГО ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ВОЗВЕДЕНИЯ ВОДОПРОВОДНОЙ СЕТИ
.1
Состав работ
Прокладка водопроводной сети
является комплексным технологическим процессом, который состоит из совокупности
простых технологических процессов (подготовительные и транспортные процессы в
данной работе не рассматриваются):
· Механизированная
разработка траншей под трубы экскаватором и котлованов под колодцы с
последующей их засыпкой после укладки труб и возведения колодцев;
· Погрузка
грунта в автосамосвалы для отвозки их за пределы строительной площадки;
· Ручная
разработка грунта, недобранного экскаватором, в приямках под стыками труб, в
местах пересечения траншей с действующими подземными коммуникациями;
·
